Автомат ввода резерва своими руками

Простые схемы АВР на контакторах

Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности, именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения.

Часто бесперебойное электроснабжение обеспечивается тем, что в распоряжении потребителя имеется два независимых друг от друга источника, основной и резервный. Основным источником служит линия подстанции, а резервным — другая линия, получающая питание от другой электростанции, либо от автономного источника питания, например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах.

Если возникла авария, и питание от основного источника перестало поступать к потребителям, система резервного электроснабжения автоматически подключает резервный источник, таким образом потребитель не оказывается обесточенным, и продолжает свое нормальное функционирование по назначению. Это так называемый автоматический ввод резерва (АВР). Благодаря АВР, потребитель мгновенно переключается на резервное питание, и авария не превращается для объекта в катастрофу.

В реальности момент переключения оказывается весьма ответственным, ведь автоматика АРВ обязана обеспечить весь комплекс своих функций, сохранив при этом параметры питания. На подстанциях и распределительных пунктах используются многоуровневые сложные схемы автоматического ввода резерва, содержащие как логическую и измерительную части, так и силовую, но в данной статье мы рассмотрим две простые схемы АВР на контакторах, которые подойдут для дома или для небольшого предприятия.

АВР на одном контакторе

Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе. Схема также включает в себя пару однополюсных автоматических выключателей и один двухполюсный.

Чтобы включить схему АВР, сначала включается автомат SF1, затем SF2. Основной источник питает катушку контактора КМ1, и нормально-разомкнутый контакт КМ1.1 переходит в постоянно замкнутое состояние, при этом нормально-замкнутый контакт КМ1.2 размыкается.

На двухполюсный выключатель QF1 фаза А1 подается через автомат SF1 и через замкнутый контакт КМ1.1 контактора КМ1. Когда автомат QF1 переводится в состояние «включено», потребитель получает питание от основного источника.

Если напряжение основного источника по какой-нибудь причине пропадает, катушка контактора КМ1 перестает получать питание, и контакт КМ1.1 размыкает цепь питания потребителя от основного источника, при этом нормально-замкнутый контакт КМ1.2 замыкается, и фаза резерва А2 через автоматы SF2 и QF1 подается на потребитель.

Когда основной источник возобновит свою работу, контактор КМ1 вновь получит питание катушки, и контакт КМ1.1 снова замкнется, а КМ1.2 — разомкнется. Потребитель снова будет получать питание от основного источника.

Выключатель SF1 служит для того, чтобы в случае необходимости воспользоваться резервным источником питания, можно было бы вручную отключить основную линию, и перевести питание потребительской сети на резервный источник.

Приведенная схема является классической схемой АВР, и при ее монтаже достаточно учесть мощность подключаемых потребителей, и установить автоматы и контактор на соответствующий ток. Если автоматика рассчитана так, что от резервного источника можно взять не более определенного предела по току, то включить можно будет лишь самое необходимое оборудование.

Схема АВР на одном контакторе подойдет для тех объектов, на которых есть две независимые линии, идущие от подстанции, однако для домашнего использования часто необходимо полностью разорвать и фазу и ноль, чтобы запитать домашнюю сеть от собственного автономного источника, по этой причине схему следует несколько модифицировать.

Модифицированная схема АВР на одном контакторе

Модификация схемы отличается тем, что здесь коммутируется и фаза и ноль. Это решение подойдет для хозяйств, имеющих свой собственный автономный источник электроэнергии, и при аварии вся домашняя сеть отключается от основного источника питания, переключаясь на собственный автономный источник. Здесь схема АВР подключается после счетчика.

Запуск схемы осуществляется следующим образом. Сначала включается автоматический выключатель SF1, затем SF2. Если с основным источником все в порядке, катушка контактора КМ1 получает питание, и пара нормально-разомкнутых контактов КМ1.1 и КМ1.2 замыкаясь, подключают сеть потребителя к основному источнику. Счетчик учитывает поставляемую электроэнергию. В это время нормально-замкнутые контакты КМ1.3 и КМ1.4 оказываются разомкнутыми, поэтому резервный источник от сети отключен.

Если по какой-нибудь причине главный источник перестает подавать питание в сеть, катушка контактора КМ1 оказывается обесточенной, и контакты КМ1.1 и КМ1.2 размыкаются, отключая фазу и ноль главного источника от фазного и нулевого провода сети потребителя. В этот же момент контакты КМ1.3 и КМ1.4 замыкаются, поскольку питание с катушки, управляющей их размыканием прекратилось. Резервный источник теперь подключен к сети потребителя.

Если требуется возобновлять питание от основного источника вручную, то добавляют кнопку, с помощью которой схема АВР вступала бы в работу лишь после ручного нажатия на нее.

По нажатии на кнопку SB1, контакт КМ1.1 шунтируется, и катушка контактора КМ1 получает питание. Контакты КМ1.1 и КМ1.2 замыкаются, подключая сеть потребителя к основному источнику. В этот же момент контакты КМ1.3 и КМ1.4 размыкаются, и резервный источник оказывается отключен.

В соответствии с индивидуальными условиями, схема АВР дополнительно оснащается пусковым блоком, который управляет запуском автономного источника питания, будь то аккумуляторы с инвертором или генератор на жидком топливе.

Схема АВР на двух контакторах:

Надеемся, что эта краткая статья поможет вам собрать и запустить схему автоматического ввода резерва на контакторе, и электроснабжение вашего дома или небольшого предприятия станет бесперебойным.

АВР для генератора: устройство, принцип работы, схемы подключения

Управление источником резервного питания ручным запуском во многих случаях оправдано. Однако, для обеспечения непрерывного процесса функционирования электрического оборудования существует необходимость в бесперебойном питании. Актуальность вопроса автоматизации вводу резерва довольно часто выходит на первый план. С этой целью применяются устройства автоматического включения резерва (АВР). Современные устройства АВР для генератора – это надёжные приборы, исключающие участие человека в управлении резервным питанием.

Автоматическое управление запуском генераторов в случае пропадания сети позволяет возобновлять подачу электричества практически мгновенно или с небольшой задержкой. Таким образом, обеспечивается непрерывное функционирование электрооборудования, остановка которого может повлечь нежелательные последствия или спровоцировать аварийный режим в работе контролируемой системы. Оборудование дизельных и бензиновых генераторов электронным блоком автозапуска объективно является необходимой мерой для повышения безопасности эксплуатации отдельных электрических приборов.

Что такое АВР

Это блок, состоящий из нескольких узлов, который в автоматическом режиме переключает нагрузку между основным и резервным источником тока. Некоторые однофазные и трёхфазные модели бензиновых и дизельных генераторов оборудованы АВР изначально. Для переключения нагрузки потребуется только установить специальный переключатель после электросчётчика. Положение силовых контактов управляется основным источником электроэнергии.

Практически все модели с запуском электростанции от аккумулятора можно оборудовать автономными системами АВР. При этом для монтажа блоков резервного ввода применяются шкафы АВР. При этом щиты АВР (рисунок 1) можно размещать непосредственно возле газовых генераторов либо устанавливать блоки в общем электрическом щите.

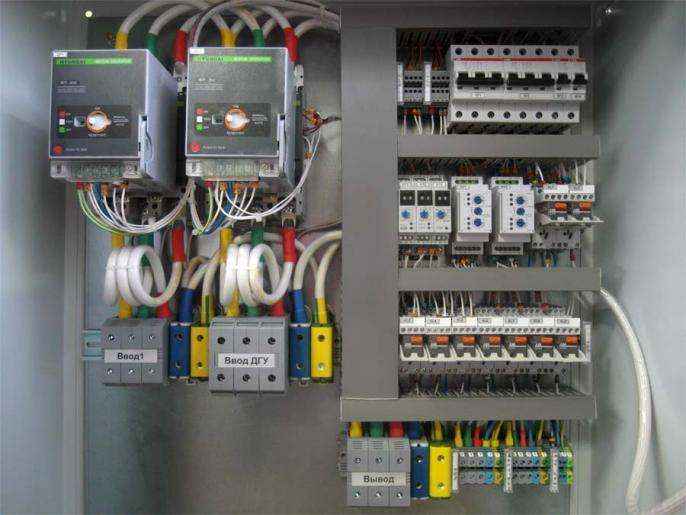

Рисунок 1. Пример электрического щита АВР

Основная функция блока АВР заключается в том, чтобы осуществить автоматический запуск электростанции после исчезновения электрического тока в общей сети, а затем подключить нагрузку к резервному электроснабжению. При возобновлении подачи электроэнергии блоком автоматики нагрузка переключается на основную электрическую сеть, а резервный источник отключается.

Классификация устройств АВР:

по количеству резервных секций;
классу напряжения;
типу резервной сети (применение в однофазных сетях или для трехфазных потребителей);
мощности обслуживаемой нагрузки;
времени задержки переключения.

Электрическую схему АВР можно настроить таким образом, чтобы обеспечить энергией не всей локальной сети, а лишь тех линий, которые являются критическими. Некоторые схемы позволяют учитывать приоритетность линий. В первую очередь питанием обеспечиваются те цепи, которые обеспечивают электричеством важные системы жизнеобеспечения. Такой подход позволяет рационально распределить нагрузки.

Устройство и принцип работы

АВР для генератора состоит из трёх взаимосвязанных основных блоков:

семейства контакторов, коммутирующих вводные и нагрузочные цепи;
логических и индикационных устройств;
блока релейных переключателей, предназначенных для управления генератором.

С целью повышения надёжности резервной энергосистемы устройства АВР могут комплектоваться дополнительными блоками. Например, включение в схему инверторов позволяет выровнять провалы в напряжениях, исключить временные задержки, сделать выходной ток более качественным.

Включение резервной линии обеспечивает контактная группа. За наличием вводного напряжения следит реле контроля фаз.

Рассмотрим принцип работы системы резервного питания на примере упрощённой схемы (рис. 2). В штатном режиме, когда питание осуществляется от основной сети, контакторный блок направляет электроэнергию на линии потребителей. На схеме показан дополнительный блок – инвертор, преобразующий постоянный ток от аккумулятора в переменный, напряжением 220 В.

Рис. 2. Упрощённая схема резервного питания

Сигнал о наличии вводного напряжения подаётся на блок логических и индикационных устройств. В номинальном режиме вся система находится в устойчивом состоянии. При аварии в основной сети (напряжение падает ниже установленного уровня) насыщение соленоида реле контроля фаз становится недостаточным для удерживания контактов в рабочем (нормально замкнутом) состоянии. Происходит разъединение контактов и отключение нагрузки от линии электропередач.

Если система оборудована инвертором, как показано на схеме, он переходит в режим генерации переменного тока, напряжением 220 В. Таким образом, потребители получают стабильное напряжение даже при полном отсутствии тока в коммерческой сети.

Если параметры линий электропередач не восстанавливаются в заданный промежуток времени, контролёр подаёт сигнал на запуск генератора. При поступлении от альтернатора стабильного напряжения, контакторы переключаются на резервную линию.

Автоматическое включение потребительской сети происходит следующим образом: на реле контроля фаз поступает напряжение, переключающее контакторы на основную линию. Цепь резервного питания разъединяется. Сигнал от контролёра поступает на механизм управления подачей топлива, который закрывает заслонку в бензиновом двигателе или перекрывает дизтопливо в системе питания дизеля. Электростанция отключается.

При полном автоматическом переключении участие оператора не требуется. Система надёжно защищена от взаимодействия встречных токов и КЗ. Для этого применяются дополнительные реле и механизмы блокировок, которые не показаны на схеме.

При необходимости оператор может переключать линии вручную с панели контролёра. Он также может изменять настройки блока управления, включать ручной или автоматический режим работы. Фото панели показано на рис. 3.

Рис. 3. Панель контролёра резервного питания

В АВР могут реализовываться несколько режимов функционирования:

ручной;
автоматический;
полуавтоматический.

Ручной режим чаще всего используют наладчики при настройке АВР.

Схемы подключения АВР и их описание

Основная функция АВР – автоматическое переключение вводов, причём таким способом, чтобы исключить встречные токи.

Простая схема на рис. 4 объясняет принцип переключения.

Рисунок 4. Схема АВР

Контакты КМ1и КМ2 взаимосвязаны. После размыкания одного контакта, замыкается другой. Они не могут быть одновременно включены.

Существует множество различных схем подключения автоматического ввода резерва, но принцип их построения всегда такой: АВР устанавливают между вводом и потребителями. Обычно после электросчётчика. Сам щит с автоматикой может располагаться где угодно, но принцип его подключения именно такой. Этот принцип наглядно иллюстрирует схема на рис. 5.

Рис. 5. Наглядная схема подключения АВР

Детальная схема подключения блока автоматического запуска генератора показана на рисунке 6. На схеме К1 и К2 – это контакторы. Цифрами в кружках обозначены номера клемм. Пользуясь этой схемой не сложно подключить такой блок самостоятельно.

Рис. 6. Детальная схема подключения блока автозапуска генератора (БАГ)

Принципиальная схема подключения АВР для частного дома показана на рис. 7.

Рис. 7. Принципиальная схема

В данной схеме применено АЗУ, обеспечивающее стабильное напряжение и непрерывное питание в локальной сети.

В качестве примера приводим две схемы для трёхфазного тока (рис. 8). На изображении В показано одностороннее исполнение(дополнительное реле напряжения PH). При таком подключении генератор запускается в автоматическом режиме, после прекращения подачи электроэнергии. Другими словами, ввод от генератора является резервным.

На изображении А – исполнение двухстороннее. Обе секции имеют одинаковый приоритет. Такое подключение позволяет переключать линии, не зависимо от наличия напряжения в каждой из них.

Рис. 8. Подключение АВР для трёхфазного тока

Читать еще: Подключение УЗО и автомата: схема и правила

Выбор схемы зависит от поставленной задачи, которую вы намерены решить.

Самостоятельное изготовление АВР

Если вы приобрели генератор с электростартером, то можете самостоятельно автоматизировать процесс ввода резерва. Для этого необходимо подобрать схему, отвечающую особенностям вашей домашней сети. После этого купите все необходимые детали, с учётом мощностей потребителей.

Вам понадобится:

Универсальный контроллёр.
Контакторы (для самой простой схемы – не менее 2-х).
Электрический шкаф.
Трёхуровневый переключатель рабочих режимов.
Блок питания на 1 – 3 Ампера.
Автоматика для пуска/остановки двигателя генератора (если он не оборудован таковой).
Соединительные кабели, рабочие инструменты.

Этапы работы:

Установка шкафа. Выберите подходящее место для электрощита (желательно ближе к основному вводу).
Монтаж деталей. Размещайте все узлы так, чтобы был доступ ко всем контакторам и клеммам.
Подключение линий. Строго следуйте схемам и соблюдайте назначение клемм. Пользуйтесь обозначениями на крышках и корпусах приборов. Следите, чтобы провода не пересекались. В последнюю очередь присоединяйте провода ввода, разумеется, при отключённом вводном автомате.
После монтажа обязательно протестируйте работоспособность блока АВР.

Выбор АВР

Приведенная ниже таблица поможет вам определиться с выбором типа АВР.

Тип АВР	Особенности устройства	Действие
Одностороннего действия	Две секции. Одна рабочая, а одна резервная	Подключает резервную линию в случае пропадания напряжения на основной
Двухстороннего действия	Секции равнозначные	Можно подключить любую линию, не зависимо от наличия напряжения
С восстановлением	Контролирует наличие напряжения на основном вводе после переключения на резервное питание	При появлении напряжения на основной линии переводит схему (с небольшой задержкой) в исходное состояние
Без восстановления	Переключает секции после пропадания напряжения на основном вводе	Для перевода в основной режим требуется вмешательство оператора

Полезное видео

3 схемы автоматического ввода резерва для дома. Ввод 1 — Ввод 2 — Генератор.

При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее.

Рассмотрим каждый из вариантов схемы поподробнее.

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:

нормально разомкнутым

нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

Вот самая простая схема АВР:

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

без разрыва ноля

с разрывом нулевого провода

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.

Трехфазная схема практически аналогична однофазной.

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

3 нормально разомкнутые

1 нормально замкнутый КМ1

Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.

Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.

Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.

Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.

Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:

реле напряжения

реле контроля фаз и т.п.

Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры — ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.

Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.

Алгоритм работы здесь следующий:

1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.

Как и на чем реализовать подобный ввод резерва? Здесь можно применить схему АВР на базе AVR-02 от компании ФиФ Евроавтоматика.

В принципе есть смысл один раз потратиться и защитить себя и свое оборудование раз и навсегда.

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:
