Китайский генератор импульсов

Генератор на NE555 с регулировкой частоты

К слову, микроконтроллер NE555 был разработан еще в 1971 году и настолько удачно, что его применяют даже в настоящее время. Существует множество аналогов, более функциональных моделей, модификаций и т.п., но оригинальный чип по-прежнему актуален.

Микросхема представляет собой интегральный таймер. В настоящее время выпускается преимущественно в DIP-корпусах (ранее были версии в круглых металлических).

Функциональная схема выглядит следующим образом.

Рис. 1. Функциональная схема

Может работать в одном из двух основных режимов:

1. Мультивибратор (моностабильный);

2. Генератор импульсов.

Нас интересует только последний вариант.

Простой генератор на NE555

Наиболее простая схема представлена ниже.

Рис. 2. Схема генератора на NE555

Для наглядности далее представлен график выходного напряжения с сопоставлением заряда конденсатора C.

Рис. 3. График выходного напряжения

Таким образом, расчет частоты колебаний (с периодом t на графике) будет выполняться на основе следующей формулы:

f = 1 / (0,693*С*(R1 + 2*R2)),

соответственно формула полного периода:

t = 0,693*С*(R1 + 2*R2).

Время импульса (t1) считается так:

t1 = 0,693 * (R1 + R2) * C,

тогда промежуток между импульсами (t2) – так:

t2 = 0,693 * R * 2 * C

Изменяя значения резисторов и конденсатора, можно получить требуемую частоту с заданным временем длительности импульсов и паузы между ними.

Регулируемый генератор частоты на NE555

Самый простой вариант – это переработка нерегулируемой схемы генератора.

Рис. 4. Схема генератора

Здесь второй резистор заменяется на два регулируемых включенных со встречно-параллельными диодами.

Другой вариант регулируемого генератора на таймере 555.

Рис. 5. Схема регулируемого генератора на таймере 555

Здесь положением переключателя (за счет включения нужного конденсатора) можно изменить регулируемый диапазон частот:

  • 3-153 Гц;
  • 437-21000 Гц;
  • 1,9-95 кГц.

Включатель перед диодом D1 увеличивает скважность, его можно даже не использовать в схеме (при его работе может незначительно изменяться частотный диапазон).

Транзистор лучше всего смонтировать не теплоотводе (можно даже на небольшом).

Скважность и частоту регулируют переменные резисторы R3 и R2.

Еще одна вариация с регулированием.

Рис. 6. Схема регулируемого генератора

IC1 – это таймер NE555N.

Транзистор – высоковольтный полевой (чтоб свести к минимуму эффект нагрева даже при высоких токах).

Чуть более сложная схема, работающая с большим числом диапазонов регулирования.

Рис. 7. Схема, работающая с большим числом диапазонов регулирования

Все детали уже обозначены на схеме. Регулируется за счет включения одного из диапазонов (на конденсаторах C1-C5) и потенциометрами P1 (отвечает за частоту), P4 (отвечает за амплитуду).

Схема требует двуполярного питания!

Мнения читателей
  • Макс / 02.07.2020 — 22:46

Люди,это всё фуфло изобретателей велосипедов

Евгений / 15.05.2020 — 10:18

Да уберите же наконец схему на рис 5. При таком включении выходного транзистора, при положении движка потенциометра R4 в крайне верхнем положении он просто сгорит.Да и вообще схема сырая.

Владимир / 06.05.2020 — 09:21

Подскажите пожалуйста, откудава взалась константа 0,693? Это не пороговое срабатывание микросхемы случайно?

сергей / 08.04.2020 — 20:09

Покажите человека у которого устройство показаное на Рис.7.работает.Столько ошибок -это даже восхищает!D6,Pin 4,8(555),про точки соединений я промолчу.А уж «земля»-виртуальный блеск!Постыдились-бы ребята.

Valentin / 16.06.2019 — 18:53

Под Рис.3 в формуле для длительности паузы между импульсами следует убрать лишнюю звездочку и привести формулу к видуt2=0,693×R2×C

shadi abusalim / 03.09.2018 — 13:55

Пожалуйста, помогите вам использовать электронную схему, используя встроенный 555Чтобы отрегулировать ширину импульса и управлять им, чтобы добавить управление в вспышку, тушите и зажигайте лампу в том же кругеЧастота цепи должна составлять до 500 кГцСуществует круг, расположенный на сайте, похожий, но слегка колеблетсяmail shadi_abusalim@yahoo.comThe current and frequency are controlled by the variable resistors R3 and R2.Another variation with regulation.Fig. 6. Scheme of the regulated generator

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Генератор с независимой регулировкой ширины и частоты импульсов

Texas Instruments LM555

Автоколебательный мультивибратор является популярным источником прямоугольных импульсов, полезным для многих приложений, таких как схемы синхронизации и звуковые извещатели. Один из наиболее распространенных способов генерации прямоугольных сигналов основан на использовании недорогого таймера 555. Иногда возникает необходимость в прямоугольных импульсах с фиксированной частотой, но переменной шириной импульса, или наоборот. Выполнить эти требования с помощью обычной автоколебательной схемы на основе 555 достаточно трудно. На Рисунке 1 показана модификация базовой схемы мультивибратора на таймере 555. Эту схему можно использовать для формирования стабильных импульсов, ширина и частота которых не зависят друг от друга и регулируются с помощью отдельных элементов управления. Выход 3 микросхемы таймера заряжает и разряжает конденсатор C1. Диоды D1 и D2 обеспечивают индивидуальные пути для зарядного и разрядного тока, соответственно. Два времязадающих потенциометра P1 и P2 управляют постоянной времени RC1 в течение циклов заряда и разряда.

Рисунок 1.Регулируя два потенциометра, можно независимо управлять шириной
и частотой импульсов.

При высоком уровне на выводе 3 микросхемы 555 конденсатор заряжается через R2 (часть P1, сопротивление которой зависит от положения движка потенциометра). Когда C1 заряжается до двух третей VCC, напряжение на выводе 3 опускается, и C1 разряжается через D2, P2 (сопротивление R1) и P1 (сопротивление R3). Когда напряжение на C1 достигает одной трети VCC, выходной уровень на выводе 3 вновь становится высоким. Процесс попеременного заряда и разряда С1 периодически повторяется, и результатом является выходной сигнал с требуемой шириной и частотой импульса. Поскольку прямое сопротивление диодов незначительно, ширина импульса равна

Период импульсов (величина, обратная частоте) равен

Таким образом, ширина импульса не зависит от положения движка потенциометра P2, а частота не зависит от положения движка потенциометра P1.

Материалы по теме

  1. Datasheet Texas Instruments LM555

Перевод: AlexAAN по заказу РадиоЛоцман

Применение таймера NE555. Часть 2 — генератор прямоугольных импульсов на NE555

Пример №7 — Простой генератор прямоугольных импульсов на NE555

В момент включения схемы, конденсатор C1 разряжен и на выходе 3 таймера NE555 находится высокий уровень. Затем конденсатор C1 через резистор R1 начинает постепенно заряжаться.

В момент, когда потенциал на конденсаторе, и соответственно на выводе 6 (стоп) таймера, достигнет примерно 2/3 напряжения питания, сигнал на выводе 3 переключится на низкий уровень. Теперь конденсатор через сопротивление R1 начинает разряжаться. Когда уровень напряжения на входе 2 (запуск) упадет до 1/3 Uпит., на выходе снова будет высокий уровень. И процесс повторится снова.

Читать еще:  Дешёвая энергия: солнечная батарея своими руками

Если к выходу добавить еще RC-цепь (выделено красным цветом), то выходной сигнал по форме будет приближен к синусоиде.

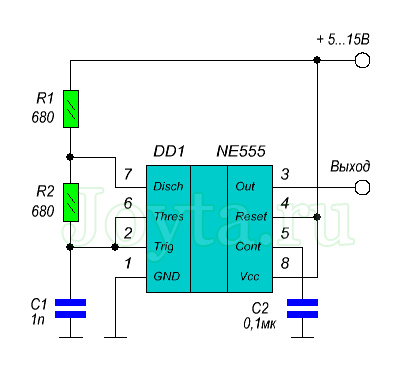

Пример №8 — Генератор высокой частоты на NE555

Для таймера NE555 – частота в 360кГц является максимальной, поскольку при увеличении ее, работа схемы становится нестабильной.

Пример №9 — Генератор низкой частоты на NE555

Генератор низкой частоты по сути своей являются таймером времени. Увеличивая емкость электролитического конденсатора можно растянуть временной интервал. При интервале более 30 минут, показания схемы будут неточными.

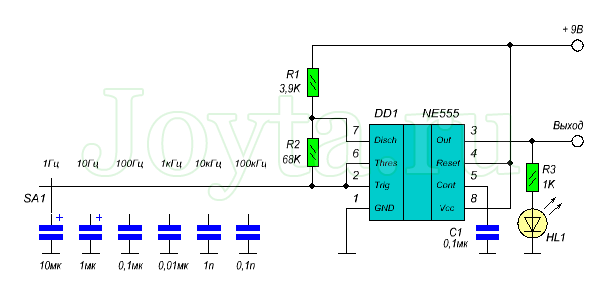

Пример №10 — Регулируемый генератор прямоугольных импульсов на NE555

Данная схема позволяет устанавливать на выходе таймера необходимую частоту генератора в пределах от 1 Гц до 100 кГц.

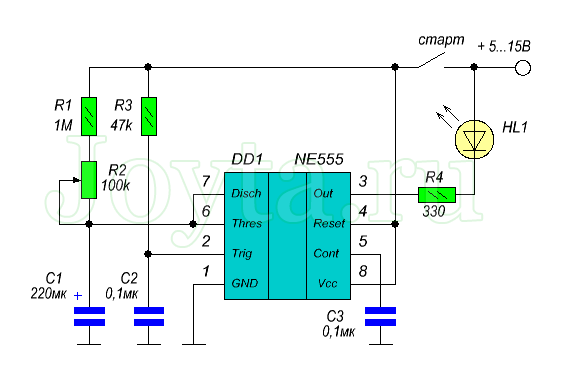

Пример №11 — Одновибратор на NE555

При подаче питания на схему одновибратора, на выводе 3 таймера NE555 будет низкий уровень. Запуск одновибратора происходит в момент подачи отрицательного импульса на вход 2 (запуск), при этом на его выходе будет высокий уровень в течение времени определяемое значениями R1 и C1.

Следует иметь в виду, что запускающий импульс должен быть короче выходного. Если же входной сигнал будет дольше, то пока на входе низкий уровень на выходе все время будет высокий. Подробнее о работе одновибратора на 555 таймере читайте здесь.

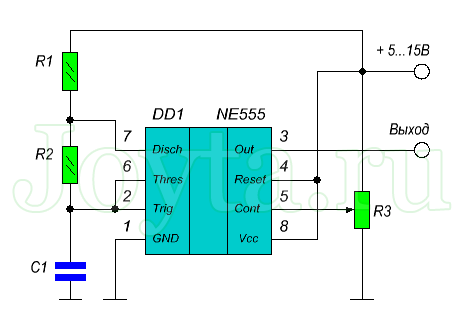

Пример №12 — Генератор, управляемый напряжением (ГУН) на NE555

Данный генератор иногда называют преобразователь частоты напряжением, так как частота может быть изменена путем изменения входного напряжения.

Как известно вывод 5 таймера 555 предназначен для управления длительностью импульсов на выходе путем подачи на него напряжения, которое должно составлять 2/3 от Uпит. При увеличении управляющего напряжения, увеличивается время заряда/разряда конденсатора и как следствие уменьшается частота на выходе генератора.

Источник: «Применение микросхемы 555», Колин М.

Генератор прямоугольных импульсов на NE555

555 — аналоговая интегральная микросхема, универсальный таймер — устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искаженного в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования, импульсные преобразователи электроэнергии, устройства широтно-импульсного регулирования, таймеры и др.

В данной статье расскажу о построении генератора на этой микросхеме. Как написано выше мы уже знаем что микросхема формирует повторяющиеся импульсы со стабильными временными характеристиками, нам это и нужно.

Схема включения в астабильном режиме. На рисунке ниже это показано.

Так как у нас генератор импульсов, то мы должны знать их примерную частоту. Которую мы рассчитываем по формуле.

Значения R1 и R2 подставляются в Омах, C — в фарадах, частота получается в Герцах.
Время между началом каждого следующего импульса называется периодом и обозначается буковкой t. Оно складывается из длительности самого импульса — t1 и промежутком между импульсами — t2. t = t1+t2.

Частота и период — понятия обратные друг другу и зависимость между ними следующая:
f = 1/t.
t1 и t2 разумеется тоже можно и нужно посчитать. Вот так:
t1 = 0.693(R1+R2)C;
t2 = 0.693R2C;

С теорией закончили так что приступим к практике.

Разработал простенькую схему с доступными всем деталями.

Расскажу о ее особенностях. Как уже многие поняли, переключатель S2 используется для переключения рабочей частоты. Транзистор КТ805 используется для усиления сигнала (установить на небольшой радиатор). Резистор R4 служит для регулировки тока выходного сигнала. Сама микросхема служит генератором. Скважность и частоту рабочих импульсов изменяем резисторами R3 и R2. Диод служит для увеличения скважности(можно вообще исключить). Также присутствует шунт и индикатор работы, для него используется светодиод со встроенным ограничителем тока(можно использовать обычный светодиод ограничив ток резистором в 1 кОм). Собственно это все, далее покажу как выглядит рабочее устройство.

Вид сверху, видны переключатели рабочей частоты.

Снизу прикрепил памятку.

Данными подстроечными резисторами регулируется скважность и частота (на памятке видно их обозначение).

Генератор электрических импульсов на таймере 555

Электрический импульс — это кратковременный всплеск напряжения или силы тока. То есть это такое событие в цепи, при котором напряжение резко повышается в несколько раз, а затем так же резко падает к исходной величине. Самый понятный пример — электрический импульс, заставляющий наше сердце биться. Самое же большое количество импульсов возникает у нас в нервных клетках головного и спинного мозга. Мы мыслим и решаем уроки благодаря электрическим импульсам!

А что в электронике? В электронике импульсы применяются повсеместно. Например, в микроконтроллерах или даже в полноценных процессорах домашнего компьютера электрические импульсы задают ритм его работы. Они еще называются тактовыми, или синхро-импульсами. Порой быстродействие вычислительных машин сравнивают именно при помощи значений тактовой частоты.

Все данные внутри электронных устройств тоже передаются при помощи импульсов. Наш интернет, проводной и беспроводной, сотовая связь и даже пульт от телевизора — все используют импульсный сигнал. Попробуем выполнить несколько заданий и на собственном опыте понять особенности генерации электрических импульсов. А начнем мы со знакомства с их важными характеристиками.

1. Период и скважность импульсного сигнала

Представим себе, что мы готовимся к встрече Нового Года и нам просто необходимо сделать мигающую гирлянду. Поскольку мы не знаем, как заставить её мигать самостоятельно, сделаем гирлянду с кнопкой. Будем сами нажимать на кнопку, соединяя тем самым цепь гирлянды с источником питания и заставляя лампочки зажигаться.

Принципиальная схема гирлянды с ручным управлением будет выглядеть так:

Внешний вид макет

Собираем схему и проводим небольшой тест. Попробуем управлять гирляндой согласно нехитрому алгоритму:

  1. нажимаем на кнопку;
  2. ждем 1 секунду;
  3. отпускаем кнопку;
  4. ждем 2 секунды;
  5. переходим к пункту 1.

Это алгоритм периодического процесса. Нажимая на кнопку по алгоритму мы тем самым генерируем настоящий импульсный сигнал! Изобразим на графике его временную диаграмму.

У данного сигнала мы можем определить период повторения и частоту. Период повторения (T) — это отрезок времени, за который гирлянда возвращается в исходное состояние. На рисунке хорошо виден этот отрезок, он равен трем секундам. Величина обратная периоду повторения называется частотой периодического сигнала (F). Частота сигнала измеряется в Герцах. В нашем случае:

Читать еще:  Сверхединичный генератор dmit-RuslanX своими руками

F = 1/T = 1/3 = 0.33 Гц

Период повторения можно разбить на две части: когда гирлянда горит и когда она не горит. Отрезок времени, в течение которого гирлянда горит называется длительностью импульса (t).

А теперь самое интересное! Отношение периода повторения (T) к длительности импульса (t) называется скважностью.

Скважность нашего сигнала равна S = 3/1 = 3. Скважность величина безразмерная.

В англоязычной литературе принят другой термин — коэффициент заполнения (Duty cycle). Это величина, обратная скважности.

В случае нашей гирлянды коэффициент заполнения равен:

D = 1 / 3 = 0.33(3) ≈ 33%

Этот параметр более нагляден. D = 33% означает, что треть периода занята импульсом. А, например, при D = 50% длительность высокого уровня сигнала на выходе таймера будет равна длительности низкого уровня.

2. Генерация импульсного сигнала при помощи микросхемы 555

Теперь попробуем заменить человека и кнопку, ведь мы не хотим весь праздник включать и выключать гирлянду каждые 3 секунды.

В качестве автоматического генератора импульсов используем очень известную микросхему семейства 555. Микросхема 555 — это генератор одиночных или периодических импульсов с заданными характеристиками. По-другому данный класс микросхем называют таймерами.

Существуют разные модификации таймера 555, разработанные разными компаниями: КР1006ВИ1, NE555, TLC555, TLC551, LMC555. Как правило, все они имеют одинаковый набор выводов.

Также производители выделяют два режима работы таймера: одновибратор и мультивибратор. Нам подойдет второй режим, именно в нем таймер будет непрерывно генерировать импульсы с заданными параметрами.

Для примера, подключим к таймеру 555 один светодиод. Причем, используем вариант, когда положительный вывод светодиода соединяется с питанием, а земля к таймеру. Позже будет понятно, почему мы делаем именно так.

Принципиальная схема

Внешний вид макета

Примечание. Конденсатор C2 в схеме можно не использовать.

В этой схеме есть три компонента без номиналов: резисторы Ra и Rb, а также конденсатор C1 (далее просто C). Дело в том, что именно с помощью этих элементов настраиваются нужные нам характеристики генерируемого импульсного сигнала. Делается это с помощью несложных формул, взятых из технической документации к микросхеме.

T = 1/F = 0.693*(Ra + 2*Rb)*C; (1)

t = 0.693*(Ra + Rb)*C; (2)

Здесь F — частота сигнала; T — период импульса; t — его длительность; Ra и Rb — искомые сопротивления. Исходя из этих формул, коэффициент заполнения не может быть меньше 50% (иначе мы получим отрицательное значение сопротивления). Вот это новость! А что же нам делать с гирляндой? Ведь согласно нашей постановке, коэффициент заполнения импульсного сигнала должен быть непременно 33%.

Чтобы обойти это ограничение имеется два способа. Первый способ заключается в использовании другой схемы подключения таймера. Существуют более сложные схемы, которые позволяют варьировать параметр D во всем диапазоне от 0 до 100%. Второй способ не требует переделки схемы. Мы просто-напросто инвертируем выход таймера!

Собственно, в предложенной выше схеме мы это уже и сделали. Вспомним, что катод светодиода мы соединили с выводом таймера. В этой схеме светодиод будет гореть, когда на выходе таймера будет низкий уровень.

Раз так, то нам нужно настроить сопротивления Ra и Rb схемы так, чтобы коэффициент заполнения D был равен 66.6%. Учитывая, что T = 3 сек, а D = 0.66, получаем:

Ra = 3*1.44*(2*0.66 — 1)/0.0001 = 13824 Ом

Rb = 3*1.44*(1-D)/0.0001 = 14688 Ом

На самом деле, если мы будет использовать более точные значения D, то получим Ra = Rb = 14400 Ом. Вряд ли мы найдем резистор с таким номиналом. Скорее всего нам потребуется поставить последовательно несколько резисторов, например: один резистор на 10 КОм и 4 штуки на 1 КОм. Для большей точности можем добавить еще два резистора по 200 Ом.

В результате должно получиться что-то подобное:

В этой схеме используются резисторы на 15 КОм.

3. Подключение группы светодиодов к таймеру 555

Теперь, когда мы научились задавать нужный ритм, соберем небольшую гирлянду. В новой схеме пять светодиодов будут включаться на 0.5 сек каждую секунду. Для такого ритма Ra = 0, Rb = 7.2 кОм. То есть, вместо резистора Ra мы можем поставить перемычку.

Выход микросхемы 555 слишком слабый для того, чтобы одновременно зажечь 5 светодиодов. А ведь в настоящей гирлянде их может быть штук 15, 20 и более. Чтобы решить эту проблему, используем биполярный транзистор, работающий с режиме электронного ключа. Возьмем самый распространенный NPN транзистор 2N2222. Также в этой схеме можно использовать полевой N-канальный транзистор, например 2N7000.

Нашим светодиодам потребуется токозадающий резистор. Суммарный ток пяти параллельно соединенных светодиодов должен быть равен I = 20 мА*5 = 100 мА. Напряжение питания всей схемы 9 Вольт. На светодиоде красного цвета напряжение падает на 2 Вольта. Таким образом закон ома на данном участке цепи имеет вид:

отсюда R2 = 7В/0.1А = 70 Ом.

Округлим сопротивление до 100 Ом, которое можно получить параллельным соединением двух резисторов на 200Ом. А можно и вовсе оставить один резистор на 200Ом, просто светодиоды будут гореть немного тусклее.

Принципиальная схема

Внешний вид макета

Примечание. Конденсатор C2 в схеме можно не использовать.

Собираем схему, подключаем батарейку и наблюдаем за результатом. Если все работает как надо, закрепим полученные знания, сделав несколько забавных устройств.

Задания

  1. Генератор звука. В схеме гирлянды заменить группу светодиодов на пьезодинамик. Увеличить частоту звука, например, до 100 Гц. Если поднять частоту до 15 кГц, то можно будет отпугивать комаров!
  2. Железнодорожный светофор. Подключить к таймеру два светодиода таким образом, чтобы один соединялся с таймером катодом, а второй анодом. Установить частоту импульсов — 1 Гц.

К размышлению

Как уже говорилось, таймер 555 — очень популярная микросхема. Это объясняется тем, что большинству электронных устройств свойственны периодические процессы. Любой звук — это периодический процесс. ШИМ сигнал, управляющий скоростью двигателя — тоже периодический, причем с изменяющимся коэффициентом заполнения. И как уже говорилось, работа любого микроконтроллера и процессора основана на тактовом сигнале, имеющем очень точную частоту.

На следующем уроке мы сделаем бинарные часы с помощью таймера и двоичного счетчика. Будет немного сложнее, но интереснее!

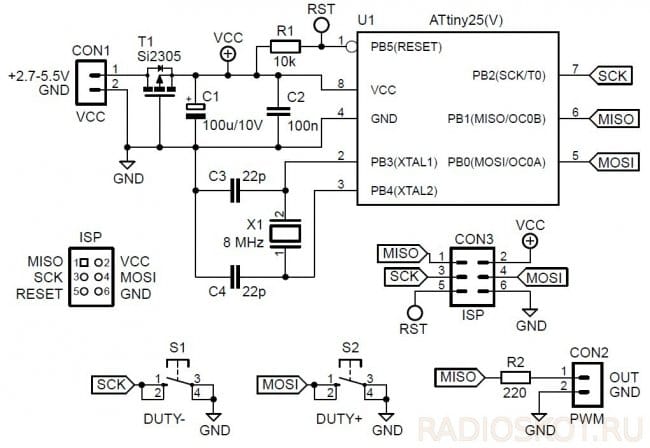

Высокоточный генератор ШИМ с кнопочным контролем

Как было сказано ранее, очень распространены аналоговые схемы ШИМ-генераторов, в частности на основе NE555. Они просты, неприхотливы, могут работать с большим диапазоном напряжений, но имеют недостаток, который в некоторых случаях может быть недопустим — параметры ШИМ-сигнала (частоту, скважность), во-первых, нельзя установить с большой точностью, а во-вторых, эти параметры могут «уплывать» при изменении температуры, влажности и т.д. Для того, чтобы построить высокоточный генератор ШИМ-сигналов не обойтись без микроконтроллера, тактируемого от точного кварца. В этом случае можно будет настраивать скважность с точностью до 1%, а также выбирать частоту из заранее заданных вариантов. Предусмотрен выбор частот между 10/20/40/80/1,25/2,5/5 кГц, этих вариантов хватит для любого применения ШИМ-генератора. Схема представлена ниже.

Читать еще:  Как сделать генератор электрического тока в домашних условиях

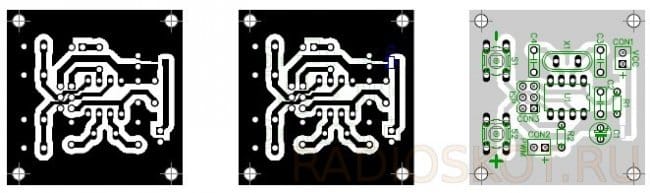

Схема собирается на печатной плате, файл прилагается в архиве в конце статьи. Плату можно изготовить методом ЛУТ, процесс при этом стандартный: рисунок распечатывается на лазерном принтере на термотрансферной бумаге, затем переносится на заранее подготовленную поверхность текстолита. После этого лишняя медь стравливается, сверлятся отверстия под компоненты, дорожки залуживаются. После этого плата готова к запаиванию компонентов.

Рекомендуется установить микроконтроллер в панельку с цанговыми зажимами — это позволит в дальнейшем снять с платы микроконтроллер для дальнейшей перепрошивки, если это будет необходимо.

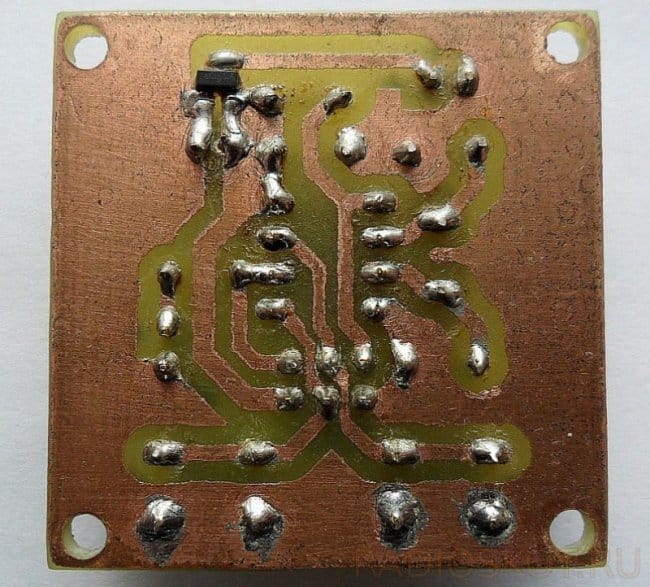

Внешний вид готовой собранной платы:


На фото видны две тактовые кнопки, впаянные прямо в плату, но также можно вывести кнопки и на проводах. Также можно увидеть два штырьковых разъёма — для подачи питания и снятия ШИМ-сигнала. Помимо них также присутствует разъём ISP для прошивки микроконтроллера. Если микроконтроллер прошивается заранее, до установки на плату, выводить этот разъём не обязательно. Не сколько слов о прошивке микроконтроллера. Фьюзы необходимо установить на работу внешнего кварцевого резонатора 8 МГц, внутренний делитель на 8 отключен. Больше никаких требований к фьюзам нет. Для удобства установки фьюзов при прошивке рекомендуется воспользоваться онлайн-калькуляторами установки фьюзов. Прошивается Attiny25(45, 85), например, с помощью доступного и недорого программатора USB ISP, который стоит на Али в районе 100-150 рублей. Программу для прошивки можно использовать, например, ArvDude, она имеет простой и понятный интерфейс.

Обзор модуля генератора импульсов на NE555

Сегодня расскажу о модуле генератора импульсов на микросхеме NE555 (YS-32), которая способна работать от 10 до 200 кГц. Данный модуль используется для намотки спидометра, ремонте и так далее.

Технические параметры

► Микросхема: NE555;
► Форма генерируемых импульсов: прямоугольные импульсы;
► Рабочее напряжение: 5-15 В;
► Диапазоны частот: 1-50Гц, 50Гц — 1кГц, 1-10кГц, 10-200 кГц;
► Потребляемый ток: 100 мА;
► Выходной ток: 35 мА;
► Размеры: 31 х 22 х 17 мм;
► Вес: 7 г.

Обзор модуля NE555

Модуль основан на микросхеме NE555, которая была выпущена еще в 1971 году, компанией Signetics и которая на сегодняшний день остается популярной. Сам модуль имеет небольшие размеры, всего 31 на 17 мм. Частота выходного сигнала регулируется с помощью потенциометра, в определенном диапазоне, который задается с помощью перемычек: 1-50Гц, 50Гц — 1кГц, 1-10кГц и 10-200 кГц. Вторым потенциометром регулируется скважность. Для подключения используется трех контактный штыревой разъем, шагом 2,54 мм.

Назначение контактов:
► GND – Вывод питания, земля.
► OUT – Сигнальный вывод.
► VCC – Вывод питания, от 5 до 15 В.

Принципиальная схема:

Показания осциллограмм выходного сигнала NE555

Покажу показания выходного сигнала снятые с помощью осциллографа, потенциометр частоты и скважности выкрутил на минимум и на максимум.
1. Перемычка установлен на 1 Гц — 50 Гц, потенциометры на минимуме.

2. Перемычка установлен на 50 Гц — 1 кГц, потенциометры на минимуме.

3. Перемычка установлен на 1 кГц — 10 кГц, потенциометры на минимуме.

4. Перемычка установлен на 10к Гц — 200 кГц, потенциометры на минимуме.

5. Перемычка установлен на 1 Гц — 50 Гц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса).

6. Перемычка установлен на 50 Гц — 1 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса).

7. Перемычка установлен на 1 кГц — 10 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса).

8. Перемычка установлен на 10 кГц — 200 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса).

Подключение модуля NE555 к Arduino

Необходимые детали:
Arduino UNO R3 x 1 шт.
Генератор импульсов на NE555 (от 1 Гц до 200 кГц ) x 1 шт.
Провода DuPont M-F, 20 см x 1 шт.

Подключение:
Для наглядности подключим модуль генератора импульсов NE555 к аналоговому выводу Arduino, принципиальная схема подключена показана ниже.

Программа:
Скетч не сложный, просто считываем показания с аналогово порта А0 и полученные данные передаем в последовательный порт.

NE555 – модуль генератора импульсов

Если вам понадобилось создать в вашем проекте Ардуино прямоугольные одиночные импульсы, то обратите внимание на старый и добрый генератор на базе таймера NE555.

Москва и МО: Самовывоз
Курьерская доставка
Россия и СНГ: Почта РФ
СДЭК / Boxberry

  • Описание
  • Характеристики
  • Отзывы (0)

Купить NE555 — модуль генератора импульсов в Москве или с доставкой по России и СНГ очень просто! До покупки осталось всего 3 клика:

  • Добавьте товар в корзину
  • Оформите заказ, выбрав наиболее удобный способ доставки и оплаты
  • Дождитесь подтверждения от менеджеров или позвоните самостоятельно
  • Оплатите заказ удобным способом и получите его в ближайшее время

Модуль генератора импульсов на базе NE555

При помощи перемычки, имеющей четыре положения, можно настраивать частоту выходных импульсов в 4 диапазонах:

  • 0.5 – 50 Гц;
  • 35 Гц – 3.5 кГц;
  • 650 Гц – 65 кГц;
  • 50 кГц – 600 кГц.

Данные приведены для питания в 12 В. Когда вы изменяете частоту, всегда выключайте генератор! Питаться генератор может как от внешнего источника, так и от контроллера, которые могут обеспечить от 5 до 15 В постоянного тока. Генератор имеет красный светодиод, который начинает моргать при малой частоте на выходе.

В схеме есть два резистора: R1 и R2. Первый резистор «отвечает» за длительность паузы импульсов, а второй – за скважность.

Если требуется управлять нагрузкой, которая превышает на выходе 35 мА, используйте усилитель тока выходного каскада. Максимальная нагрузка, которую выдерживает генератор, равна 200 мА.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
