Гидрогенераторы малой мощности для дома

Самодельная мини-ГЭС и ее промышленные аналоги

В статье приведено описание и опыт применения различных самодельных и промышленных мини-ГЭС.

В последнее время, из-за роста тарифов на электроэнергию, все более актуальными становятся возобновляемые источники практически бесплатной энергии.

Из известной классической триады: солнечные батареи, ветрогенераторы, гидрогенераторы (ГЭС), последние наиболее сложные. Они, во-первых, работают в агрессивных условиях, а во-вторых, имеют максимальную наработку за равный промежуток времени.

При изготовлении самодельного гидрогенератора нужно больше потрудиться и выбрать более качественные материалы, чтобы обеспечить его долговечность. Зато такой генератор (при равной мощности с ветряком и солнечной батареей) выдаст, за равный промежуток времени, гораздо больше энергии.

Что и как делать?

Наиболее просто делать бесплотинные ГЭС, т.к. сооружение плотины достаточно сложное и дорогое дело и часто требует согласования с местными властями или, по крайней мере, с соседями. Бесплотинные ГЭС называют проточными. Существует четыре основных варианта таких устройств: водяное колесо, гирляндная ГЭС, ротор Дарье и пропеллер.

Типы мини-ГЭС

Водяное колесо, это колесо с лопастями, установленное перпендикулярно поверхности воды. Колесо погружено в поток меньше чем наполовину. Вода давит на лопасти и вращает колесо. Существуют также колеса-турбины со специальными лопатками, оптимизированными под струю жидкости. Но это достаточно сложные конструкции скорее заводского, чем самодельного изготовления.

Гирляндная ГЭС представляет собой трос, с жестко закрепленными на нем роторами. Трос перекинут с одного берега реки на другой. Роторы как бусы нанизаны на трос и полностью погружены в воду. Поток воды вращает роторы, роторы вращают трос. Один конец троса соединен с подшипником, второй с валом генератора.

Ротор Дарье, это вертикальный ротор, который вращается за счет разности давлений на его лопастях. Разница давлений создается за счет обтекания жидкостью сложных поверхностей. Эффект подобен подъемной силе судов на подводных крыльях или подъемной силе крыла самолета.

Пропеллер – это подводный «ветряк» с вертикальным ротором. В отличие от воздушного, подводный пропеллер имеет лопасти минимальной ширины. Для воды достаточно ширины лопасти всего в 2 см. При такой ширине будет минимальное сопротивление и максимальная скорость вращения. Такая ширина лопастей выбиралась для скорости потока 0.8-2 метра в секунду. При больших скоростях, возможно, оптимальны другие размеры.

Достоинства и недостатки различных систем для создания самодельной ГЭС

Недостатки гирляндной ГЭС очевидны: большая материалоемкость, опасность для окружающих ( длинный подводный трос, скрытые в воде роторы, перегораживание реки), низкий КПД. Гирляндная ГЭС – это небольшая плотина. Ротор Дарье сложен в изготовлении, в начале работы его нужно раскрутить. Но он привлекателен тем, что ось ротора расположена вертикально и отбор мощности можно производить над водой, без дополнительных передач. Такой ротор будет вращаться при любом изменении направления потока.

Таким образом, с точки зрения простоты изготовления и получения максимального КПД с минимальными затратами, необходимо выбрать конструкцию типа водяное колесо или пропеллер. Большинство самоделок используют именно эти варианты.

С чего начать?

Если вы решились построить свою мини-ГЭС, то первое, что нужно сделать – это измерить скорость течения реки. Осуществить это довольно просто: вооружитесь секундомером, отмерьте шагами 10 метров вверх по течению, бросьте в воду щепку и замерьте время прохождения этих 10 метров. Поделив метры на секунды, вы получите скорость потока. Опыт показал, что если скорость меньше 1 м/с, то эффективной ГЭС не получится.

Для примера, можно привести соотношение, полученное экспериментальным путем, между скоростью потока м/с и мощностью снимаемой с вала винта кВт (диаметр винта 1 метр). Итак: 0.5 м/с – 0.03 кВт, 0.7 м/с – 0.07 кВт, 1 – 0.14, 1.5 – 0.31, 2 – 0.55, 2.5 – 0.86, 3 -1.24, 4 – 2.2 и т.д. Мощность пропорциональна кубу скорости потока. Если скорость потока в вашем водоеме недостаточная, попробуйте организовать достаточный перепад высот для потока жидкости.

Это можно сделать, установив сливную трубу из пруда или заключив ручеек в трубу и организовав плавное изменение диаметра трубы. Чем меньше будет диаметр в конце трубы, тем больше будет скорость потока. Если рядом с вами протекает только небольшой ручей, то можно сделать маленькую разборную плотину, а за плотиной поставить вашу ГЭС.

Примеры изготовления

Можно привести несколько примеров самодельных мини-ГЭС. Начнем с простейшего, который не отнимет у вас много времени, но поможет создать представление, как это работает.

Возьмем обычный велосипед с велогенератором (динамо машиной) и велофарой. Из кровельного железа или из листового алюминия вырежем несколько лопастей (2-3). Лопасти должны быть длиной от обода колеса до втулки, а шириной 2-4 см. Лопасти устанавливаются между спицами, для крепления их края загибают плоскогубцами вокруг спиц. Так как металл лопастей тонкий, это не сложно сделать.

Если вы используете две лопасти, то установите их напротив друг друга. Если захотите добавить большее количество лопастей, то разделите окружность колеса на число лопастей и установите их через равные промежутки.

Такая микро ГЭС, зто большое подспорье велотуристам, если они остановились на берегу реки с быстрым течением. Вода поможет освещать палатку и заряжать сотовые телефоны. С глубиной погружения колеса можно поэкспериментировать. Обычно его погружают от одной трети до половины.

Другой пример гидрогенератора – это микро-ГЭС для электроснабжения небольшого фермерского хозяйства, мощностью 3-5 кВт. Мощность потока, вращающего колесо, составляет примерно 100 литров в секунду. Для изготовления использовались только подручные материалы, из тех. Что можно найти на свалке.

Ротор-колесо был сделан из металлического барабана от кабеля. Диаметр барабана 2200 мм. Барабан разрезали болгаркой и переварили. Расстояние между щечками составило 300 мм. Под углом 45 градусов к радиусу вварили 18 лопастей. Материал лопастей – это остатки от разрезанного барабана. Барабан вращается на подшипниках, в качестве опоры для конструкции применена рама из труб или уголков.

На колесе смонтирован цепной редуктор, с коэффициентом передачи равным четырем. Далее вращение передается через карданный вал от «Жигулей» ВАЗ 2101. Кардан позволяет уменьшить вибрацию и снизить требования к соосности привода и генератора. Генератор и прочая электрика и механика, связанная с ним, закрыты водонепроницаемым кожухом (контейнером). Это сделано из соображений безопасности и долговечности.

Внутри кожуха установлен повышающий редуктор с коэффициентом 40 и трехфазный генератор. Скорость вращения генератора примерно 3000 оборотов в минуту. Общий коэффициент редуцирования двух редукторов (цепного и шестеренчатого) 160. Таким образом, водяное колесо вращается со скоростью около 18-20 оборотов в минуту.

В качестве генератора был использован списанный асинхронный двигатель, блок управления взят от старой списанной кормодробилки 1953 года выпуска. От генератора до фермы протянут кабель ВВГ НГ 2х4 квадрата. Кабель закреплен на самодельных столбах.

Материалы и изготовление обошлись в 10000 рублей. Большая часть денег это зарплата рабочих и сварщика. Сумма может быть и меньше, ведь в России так много свалок, куда выбрасывают вполне работоспособное оборудование и собственные голова и руки помогут вам экономить деньги.

Что предлагает промышленность

В настоящий момент мало отечественных предприятий предлагают мини ГЭС по приемлемым ценам. Наприрмер, аналогичная миниГЭС (3-5кВт) обошлась бы в 300-400 тысяч рублей. Более подробно с конкретикой вопроса можно ознакомиться по ссылкам:

http://www.intersolar.ru/catalog/hydro/renewable/ — каталог материалов,

http://energyservice.sitecity.ru/stext_1101130058.phtml — гидророгенераторы и гидроэнергетика от ОсОО «Гидропоника»,

http://www.inversiya.com/alternativ/001.htm — мини-гидроэлектростанции от «НПО Инверсия»,

http://www.inset.ru/r_offers/MHPP-10Pr.htm — микроГЭС10Пр от «МНТО ИНСЭТ»,

http://www.avante.com.ua/rus/price/catalog/tmc_el01937.htm — микрогидроэлектростанция ПР-5-Г-20 от фирмы «Аванте»,

http://iis97.narod.ru/pr12.htm — интересные рукавные всесезонные гидроэлектростанции Луч-1 и Луч-2,

http://promcomplex.ru/rukavnaya_perenosnaya_gi — рукавная переносная гидроэлектростанция РПГЭС-1,5,

http://www.powerpal.com/ — гидрогенераторы в Канаде,

http://www.rusphysics.ru/articles/221/ — необычные бесплотинные ГЭС нового поколения,

http://www.ntpo.com/techno/techno2_2/10.shtml — ещё о бесплотинных ГЭС,

http://the-mostly.narod.ru/misc/garland_hydro_electrical_plant.html — гирляндная гэс,

http://www.sgp.uz/userfiles/MikroGES%20rus-new.pdf — пособие по применению,

http://www.lpelectric.ro/ro/products/hydro/turbine_ro.html — микро гидротурбина,

http://www.made-in-china.com/products-search/hot-china-products/Hydro_Turbine.html — гидрогенераторы, произведенные в Китае.

http://alt-energy.org.ua/2009/08/19/barzhi-generatory-gidrokineticheskoj-energii/ — баржи, генераторы гидрокинетической энергии.

Выводы

Чем дольше живешь, тем больше понимаешь, что кризис гнездится в головах наших руководителей. Россия самодостаточная страна, т.к. в ней есть все – ресурсы, талантливые люди и миллион направлений для желающих что-то изменить к лучшему. Нам есть, к чему стремится – самый длинный путь начинается с первого шага. Сделайте его и опишите свои достижения. Поделитесь своим опытом.

Инструменты

Среди всех альтернативных источников энергии, наибольшей популярностью пользуются гидроэлектростанции. Этот факт объясняется достаточно просто — при тех же капиталовложениях, отдача значительно больше. Единственный недостаток в том, что для стабильной работы необходима река или ручей.

Оглавление:

  1. Классификация мини ГЭС
  2. Преимущества мини ГЭС
  3. Сравнение самодельной и заводской мини ГЭС
  4. Обзор производителей мини ГЭС
  5. В какой компании заказать мини ГЭС

Классификация мини ГЭС

В зависимости от принципа работы выделяют четыре основных типа гидроэлектростанций:

  • ГЭС гирлянда, для усиления потока воды используются дополнительные гидросооружения;
  • классическое водяное колесо, наиболее простой вариант, для самодельной ГЭС;
  • пропеллер, подходит в том случае, если русло реки более 10 м в ширину;
  • ротор Даоье применяется для изготовления промышленных микро ГЭС.

Объединяет все эти разновидности гидростанций то, что для их работы не нужно строить плотину. Данная конструкция — это высокоточный и дорогостоящий инженерный объект, возведение которого стоит в разы больше, чем сама ГЭС.

Второй критерий, по которому следует разделить маленькие гидроэлектростанции — возможность применения в бытовых и промышленных целях. Речь идет о том, что один и тот же тип ГЭС может иметь несколько вариантов подачи и отвода воды. Это делает возможным, создание электростанций, которые могут работать в закрытой системе трубопроводов. Актуальны они для фабрик и предприятий, производственный процесс, которых связан с большими затратами воды. Кроме того, мощность установки должна соответствовать потребности в электричестве.

Читать еще:  Можно ли поставить в автомобиль более мощный генератор

Бытовые установки намного проще и дешевле. Но их монтаж возможен только в том случае, если есть постоянный источник воды. При этом речь не идет о муниципальном водопроводе.

Преимущества мини ГЭС

  • работает практически бесшумно и не загрязняет атмосферу;
  • никак не влияет на качество воды, при желании, на водоотводе устанавливается фильтры, что делает воду пригодной для питья;
  • работа станции не зависит от погодных условий, электричество вырабатывается 24 часа в сутки;
  • для работы ГЭС достаточно даже небольшого ручья;
  • есть возможность продавать излишек электроэнергии соседям;
  • нет необходимости собирать справки и разрешения.

Сравнение самодельной и заводской мини ГЭС

Для бытового использования нужно не более 20 кВт в сутки. Это не так много, поэтому целесообразность покупки ГЭС, изготовленной промышленным способом, ставится под сомнение. Кажется, что нет никаких сложностей в том, чтобы изготовить гидростанцию колесного или пропеллерного типа. Но на практике возникает ряд проблем.

Во-первых, сложно произвести необходимые расчеты, во-вторых, толщина и размер деталей подбираются исключительно опытным путем, в-третьих, самодельные ГЭС изготавливаются без защитных элементов, что приводит к постоянным поломкам и, как следствие, дополнительным растратам.

Если нет опыта в гидроэнергетике, от идеи самодельной установки лучше отказаться. Намного проще и надежнее обговорить вопрос с соседями и совместными усилиями приобрести фабричную ГЭС с гарантией качества. Кроме того, компании, продающие данные установки, осуществляют их монтаж.

Обзор производителей мини ГЭС

На самом деле, производством мини ГЭС занимается не так много фирм. Компании-посредники стараются не разглашать эту информацию, поскольку потеряют львиную долю доходов. Среди тех фабрик, которым действительно стоит доверять, нужно выделить CINK Hydro-Energy. Это признанный мировой лидер в сфере разработок гидрооборудования.

Тем не менее, перед тем, как связываться с менеджером компании, необходимо подсчитать затраты на обработку информации, логистику и установку. В большинстве случаев сумма получится не на много меньше, чем у посредников.

В какой компании заказать мини ГЭС

Учитывая, что техника достаточно дорогая и для изготовления требуются точные математические расчеты, имеет смысл обратиться к компаниям, которые положительно зарекомендовали себя на рынке. Альтернативная энергетика — это новое направление для нашей страны, поэтому список достаточно небольшой.

1. AEnergy крупнейший поставщик качественных ГЭС, компания оказывает полный спектр услуг от сбора и обработки информации, до установки гидростанции.

2. ИНСЭТ — это компания из Петербурга. Она самостоятельно занимается изготовлением ГЭС, поэтому за качество отвечает лично. Преимущества сотрудничества в том, что есть возможность заказать микро ГЭС на 5-10 кВт.

3. Гидропоника — еще одна отечественная компания, которая самостоятельно изготавливает ГЭС. Гарантия на всю продукцию 10 лет. Наиболее интересная модель Шар-Булак с мощностью в 5 кВт.

4. НПО Инверсия — конструкторское бюро, специализирующиеся на разработке альтернативных и стандартных источников энергии. Отличительные черты — наличие нестандартных ГЭС с мощностью в 7,5 и 12,5 кВт.

5. Micro hydro power — китайская компания, продающая несколько относительно недорогих бытовых установок.

Мини-Гидроэлектростанция 10-15-30-50-100-500 кВт

Мини-гидроэлектростанция мощностью 10 кВт

(Мини-ГЭС10кВт)

общие сведения

Мини-гидроэлектростанция (МиниГЭС) предназначена для обеспечения электрической энергией изолирован­ного от энергетической системы потребителя, а именно: индивидуаль-ного дома, коттеджа и т.д.

Комплектность поставки МиниГЭС указана в таблице 1

— температура воздуха, 0 С

— в месте расположения

энергоблока -10 ¸ +40;

— в месте расположения

электрических шкафов 0 ¸ +40;

— высота над уровнем моря, м до 1000;

— относительная влажность воздуха в месте расположения электрических шкафов не более 98% при t=+ 25 0 С.

Гарантийный срок эксплуатации Мини-ГЭС 1 год со дня ее начала, но не более 1,5 лет со дня отгрузки при условии проведения шеф-монтажных и пуско-наладочных работ с участием специалистов фирмы и соблюдения правил транспортировки, хранения и эксплуатации.

Комплектность и стоимость поставки Мини-ГЭС в таблице 1.

Блок балластной нагрузки

Устройство автоматического регулирования

Стоимости — мини-ГЭС 10кВт

Технические данные Мини-ГЭС приведены в таблице 2.

Расход воды, м 3 /с

Вырабатываемая мощность, кВт

Частота вращения, об/мин

Частота тока, Гц

требования к установке

Для работы Мини-ГЭС обязательным условием является наличие напора (разницы уровней) воды

Напор может быть получен за счет разницы отметок уровней воды между:

— на одной реке, за счет спрямления излучины.

Получение напора возможно также при сооружении плотины.

Трубопровод должен обеспечивать подвод воды к энергоблоку с минимальными потерями напора. Длина трубопровода определяется местными условиями.

Мини-гидроэлектростанция мощностью 50 кВт

(Мини-ГЭС50 кВт)

Мини-ГЭС предназначена для преобразования водной энергии малых рек и ручьев в электрическую энергию для нужд потребителя.

Мини-ГЭС является экологически чистым ис­точ­ни­ком элек­тро­энергии, не требующим при эксплуатации пос­то­ян­ного присутствия обслуживающего персонала. Мини-ГЭС предназначена для работы на автономного — изолированного от энергетической системы потребителя.

Основные технические характеристики и стоимость

Расход воды, м 3 /сек

Вырабатываемая мощность, кВт

Частота вращения, об/мин

Частота тока, Гц

— блока балластной нагрузки

— устройства автоматического регулирования

Стоимости — мини-ГЭС 50 кВт (тыс сруб)

* Масса зависит от компоновки энергоблока (горизонтальная или вертикальная)

** В зависимости от типа охлаждения (водяное/воздушное).

Требования к сети потребителя (нагрузка дана в процентах от фактически получаемой на мини-ГЭС мощности):

— характеристика сети потребителя локальная,

трех/четырех проводная, 3-х фазная;

— мощность каждого двигателя, % не более 10;

— суммарная мощность двигателей с допол­ни­тельными компенсирующими конденсаторами, % не более 30.

Конструкция и назначение составных частей

Мини-ГЭС включает следующие ос­нов­ные части:

— блок балластной нагрузки;

— устройство автоматического регу­ли­ро­вания;

Энергоблок предназначен для выра­бот­­ки электроэнергии. Энергоблок состоит из гидравлической турбины, используемого в ка­честве генератора, Возможна горизонтальная или вертикальная компоновка энергоблока.

Блок балластной нагрузки предназначен для поглощения избыточной активной мощности при работе Мини-ГЭС на изолированную нагрузку. Возможна поставка блока балластной нагрузки с водяным или воздушным охлаждением.

Установка и эксплуатация

Для работы Мини-ГЭС обязательным условием является наличие напора (разницы уровней) воды. Напор может быть получен за счет разницы отметок уровней воды между:

— на одной реке, за счет спрямления излучины.

Энергоблок и электрическое оборудование необходимо защитить от неблагоприятного атмосферного воздействия и обеспечить поддержание рабочей температуры для электрооборудования 0¸+40 0 С и влажности до 98% при температуре 25 0 С.

Гидрогенераторы малой мощности для дома

В том случае, если недалеко от вашего загородного дома находится небольшая река или ручей, вы можете самостоятельно построить гидрогенератор малой мощности для дома. Самодельная гидроэлектростанция позволит получать бесплатно электричество.

Возможно, это не сэкономит значительных сумм, но осмысление того, что вы обладаете собственным источником электроэнергии, стоит намного дороже. Есть случаи, когда к дому не проведено центральное электроснабжение. Тогда даже совсем незначительные мощности электроэнергии могут очень пригодиться.

Источниками электроэнергии для малой ГЭС могут быть:

  1. Реки или ручьи.
  2. Перепады высот на озёрных водосбросах.
  3. Водостоки технического назначения.

В сравнении с иными устройствами для получения электроэнергии, которые работают от возобновляемого источника, гидрогенераторы являются самыми сложными. В том случае, если вы решили построить мини-ГЭС, первым делом необходимо вымерять скорость потока реки. Легче всего это сделать, определив, за сколько секунд какой-либо предмет проплывёт 10 метров. Если скорость получилась меньше 1 метра в секунду, продуктивной гидростанции не получится. Но если искусственно заузить русло или сделать небольшую плотину, то скорость потока может немного увеличиться.

МикроГЭС требуется определенной силы напор воды – струя, падая на лопасти гидротурбины, запускает в работу генератор. Действуя по такому принципу, установка вырабатывает электроэнергию. Мощность потока воды зависит либо от естественного перепада уровней воды (деривация), либо искусственным сужением протоки с помощью плотины.

Чтобы вырабатывать некоторое количество электроэнергии, перепады высот должны составлять приблизительно 1–2 метра, а расход воды – 90 литров в секунду. В условиях холмистого рельефа минигидроэлектростанции просто незаменимы. Процесс её монтажа довольно простой и не требует особых знаний и навыков.

В зависимости от конструкции и принципа действия, можно выделить несколько главных типов самодельных гидроэлектростанций

  1. Гирлянда. Состоит из троса, который протянут с одного берега реки на другой. На нем зафиксированы роторы, которые вращаются благодаря потоку воды. В свою очередь, роторы вращают трос, один конец которого связан с подшипником, а другой с валом генератора.
  2. Водяное колесо. Важная деталь для самодельной ГЭС. На колесе размещены лопасти, которые находятся перпендикулярно к поверхности воды. Вода производит давление на лопасти, вследствие чего вращается само колесо.
  3. Пропеллер. Отличный вариант для мини-ГЭС в том случае, если русло реки имеет ширину больше 10 м. Ротор пропеллера установлен в вертикальном положении. Пропеллер имеет небольшие лопасти, приблизительно 2 см. Если скорость потока реки больше 2 метров в секунду, рекомендуется подобрать другие размеры лопастей.
  4. Ротор Дарье. Представляет собой вертикально установленный ротор, который вращается благодаря разнице давления на его лопасти.

Данные разновидности мини-ГЭС объединяет то, что для их сооружений не требуется постройка плотины. Плотина является высокоточным и дорогостоящим объектом, цена возведения которого в несколько раз больше, чем стоимость самоделки. Следует обратить внимание, что мощность мини-ГЭС должна соответствовать потребностям в электрической энергии.

Гибридные гидроэлектростанции

В том случае, если для ваших потребностей нужно больше электрической энергии, чем генерирует домашняя ГЭС, оптимальный вариант – установка электростанции гибридного типа и дизель-генератора. Но такая конструкция имеет несколько недостатков, среди которых:

  1. Большой уровень шума и не риск загрязнения окружающей среды.
  2. На их эксплуатацию требуются значительные материальные затраты. Цена электрики, которая сгенерируется с помощью такого оборудования, составит, примерно 20 руб. за кВт/ч.
  3. При регулярных отключениях дизель-генераторов, значительно уменьшается их термин эксплуатации, существенно падает КПД генератора.
Читать еще:  Законность самодельных ветрогенераторов и разновидности

Оптимальное решение при установке гибридной электростанции – использование дизель-генераторов в качестве резерва. Они будут отключены, если потребителю выдаётся необходимая мощность. Как только самодельная ГЭС прекращает вырабатывать энергию нужной мощности, включается дизель-генератор и восполняет недостаток электроэнергии.

Преимущества мини-ГЭС

  1. В процессе постройки минигидроэлектростанции и в период её использования отсутствует любое нарушение природного ландшафта.
  2. Установка мини-ГЭС не производит ухудшения качества воды: она сохраняет свои природные свойства.
    Погодные условия не влияют на эксплуатацию электростанции.
  3. Полностью отсутствуют проблемы, которые наблюдаются в крупной энергетике: строительство дорогих сооружений или затопление местности.

Как увеличить эффективность ГЭС

Если вам нужно немного увеличить количество генерируемой электроэнергии, можно организовать увеличение потока путём формирования перепада высот. Самое простое решение данной проблемы – установить в водоём сливную трубу. При этом необходимо учитывать диаметр самой трубы, ведь он напрямую будет сказываться на скорости потока. Чем он меньше – тем больше скорость. Данный способ позволяет установить минигидроэлектростанцию даже в том случае, если возле дома протекает небольшой ручей. Используя качественные материалы при создании генератора, мини-ГЭС можно успешно эксплуатировать это оборудование для домашних потребностей.

Гидрогенераторы малой мощности для дома

Чистая возобновляемая энергия от естественно падающей воды. Надежное и безопасное производство электроэнергии. Даже небольшой поток воды может произвести электричество более низкое по стоимости, чем ветряное и солнечное. Этот источник энергии является 100 % чистым и возобновляемым. Работает и днем, и ночью, и в полный штиль. Почти не зависит от погодных условий.

Турбины PowerSpout – небольшие гидрогенераторы, которые преобразуют потенциальную энергию водяного потока в электрическую. Вода давит на лопасти турбины, которые раскручивают магнитный ротор генератора. Генератор вырабатывает электричество — 3 фазы переменного напряжения, которое внутри турбины выпрямляется и на выходе турбины получается постоянный ток. Турбины PowerSpout доступны в широком диапазоне напряжений. Содержат до 68% перерабатываемых материалов.

Для разных условий эксплуатации разработаны три модели:

• PowerSpout PLT (Pelton) с ротором Пелтона (струйно-ковшовая турбина). Применяется в условиях большого перепада высоты (3 — 130 метров) и малого объема расхода воды (0,1 — 10 л/сек). Высокий столб воды и малое сечение форсунки создают мощную струю воды, которая бьет перпендикулярно на лопатки (ковши) ротора. Один из вариантов использования – горные ручьи.

• PowerSpout TRG (Turgo) с колесом Тюрго (наклонноструйная турбина). Применяется в условиях среднего перепада высоты (2 — 30 метров) и среднего объема расхода воды (8 — 16 л/сек). Один из вариантов использования – отводы от рек.

• PowerSpout LH (Low Head) низконапорная турбина. Применяется в условиях малого перепада высоты (1 — 5 метров) и большого объема расхода воды (25 — 56 л/сек). Как правило, устанавливается на запрудах, небольших плотинах.


После выбора типа турбины, следующим этапом будет выбор типа электростанции, которую вы хотите построить на базе энергии воды.

Самое простое решение в плане организации энергосистемы – сетевое, возможно реализовать только при наличии сетевого электричества поблизости с турбиной. Сетевая мини-гэс позволит закрыть круглосуточное потребление крупного объекта – коттеджа, гостиницы, цеха, технического оборудования. Технически это реализуется подключением сетевого инвертора на выход турбины.

Второй вариант – отсутствие сетевого электричества (и такое случается гораздо чаще, ведь в основном при таких предпосылках зачастую и возникает интерес к возобновляемой энергии). Для работы автономной системы потребуются аккумуляторы, контроллер заряда, инвертор, защитная автоматика – схема становится сложнее, так же возникнет вопрос со сбросом лишней энергии, в случае если в определенные часы выработка будет выше потребления.Пример такой станции на видео от производителя:

Речные ГЭС

Разрабатываем и производим мини гидроэлектростанции, работающие со скоростями потока от 0,7 м/сек и выше, на базе ортогональных турбин с аэродинамическим крылом.

Данные Мини ГЭС используются для:

• Рек
• Каналов
• Водоводов

Новые разработки профессора Лятхер В.М. в области гидротурбин, и ООО «Деалан энерго» в области системы генерирования электроэнергии с помощью мини ГЭС, способов, методик построения станций, позволили создать новый тип мини ГЭС, и получать электрические мощности при скорости течения реки от 0,7 м/сек и более.

Речные мини ГЭС предназначены для производства электрической энергии от течения воды. Данные станции погружаются в свободный поток реки (канала).

В качестве рабочего органа гидроагрегата применяем ортогональную турбину с аэродинамическим профилем лопасти. Безредукторный водопоргужной генератор, на редкоземельных магнитах, максимально эффективно преобразует вращение в электрическую энергию. Станции изготавливаются как для установки на дно водоема, так и с возможностью установки на понтон. Применение данного вида станций , позволяет строить бесплотинные ГЭС распределенного типа.

• Сетевые — электроэнергия генерируется сразу в существующую сеть. Как правило применяется для станций большой мощности.

• Накопительные — электроэнергия накапливается на аккумуляторах, инвертором преобразуется в AC 220/380В. Используется для станций малой мощ от 0,3 кВт. Собирает энергию на АКБ в течении всего дня, с помощью инвертора позволяет получать требуемые мощности.

Заполните форму для предварительного расчета мощности мини ГЭС и её стоимости.

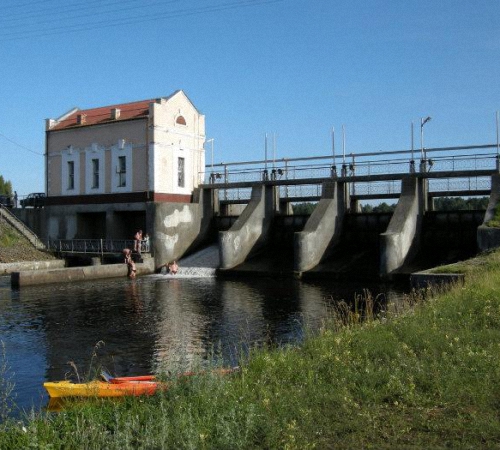

Мини ГЭС. Микрогидроэлектростанции

Малая гидроэлектростанция или малая ГЭС (МГЭС) – гидроэлектростанция, вырабатывающая сравнительно малое количество электроэнергии и состоящая из гидроэнергетических установок с установленной мощностью от 1 до 3000 кВт.

Микро-гидроэлектростанция предназначена для преобразования гидравлической энергии потока жидкости в электрическую для дальнейшей передачи сгенерированной электроэнергии в энергосистему. Под термином микро подразумевается, что данная гидроэлектростанция устанавливается на малых водных объектах – небольших речках или даже ручьях, технологических протоках или перепадах высот систем водоподготовки, а мощность гидроагрегата не превышает 10 кВт.

МГЭС разделяют на два класса: это микро-гидроэлектростанции (до 200 кВт) и мини-гидроэлектростанции (до 3000 кВт). Первые применяются в основном в домохозяйствах, и на небольших предприятиях, вторые – на более крупных объектах. Для владельца загородного дома или небольшого бизнеса, очевидно больший интерес представляют первые.

Исходя из принципа действия, микро-гидроэлектростанции разделяют на следующие типы:

Водяное колесо. Это колесо с лопастями, установленное перпендикулярно поверхности воды и наполовину в неё погруженное. В процессе работы вода давит на лопасти и заставляет вращаться колесо.

С точки зрения простоты изготовления и получения максимального КПД с минимальными затратами, эта конструкция хорошо работает. Поэтому часто применяется и на практике.

Гирляндная мини-ГЭС. Представляет собой перекинутый с одного берега реки на другой трос с жестко закрепленными на нем роторами. Поток воды вращает роторы, а от них вращение передаётся на трос, один конец которого соединен с подшипником, а второй – с валом генератора.

Недостатки гирляндной ГЭС: большая материалоемкость, опасность для окружающих (длинный подводный трос, скрытые в воде роторы, перегораживание реки), низкий КПД.

Ротор Дарье. Это вертикальный ротор, который вращается за счет разности давлений на его лопастях. Разница давлений создается за счет обтекания жидкостью сложных поверхностей. Эффект подобен подъемной силе судов на подводных крыльях или подъемной силе крыла самолета. Фактически, МГЭС данной конструкции идентичны одноименным ветрогенераторам, но располагаются в жидкостной среде.

Ротор Дарье сложен в изготовлении, в начале работы его нужно раскрутить. Но он привлекателен тем, что ось ротора расположена вертикально и отбор мощности можно производить над водой, без дополнительных передач. Такой ротор будет вращаться при любом изменении направления потока. Как и у его воздушного собрата, КПД ротора Дарье уступает КПД МГЭС пропеллерного типа.

Пропеллер. Это имеющий вертикальный ротор подводный «ветряк», который в отличие от воздушного, имеет лопасти минимальной ширины всего в 2 см. Такая ширина обеспечивает минимальное сопротивление и максимальную скорость вращения и выбиралась для наиболее часто встречающейся скорости потока – 0.8-2 метра в секунду.

Пропеллерные МГЭС, также как и колесные, просты в изготовлении и обладают сравнительно высоким КПД, их частое применение этим и обусловлено.

Классификация Мини ГЭС

Классификация по вырабатываемой мощности (области применения) .

Вырабатываемая микро ГЭС мощность определяется сочетанием двух факторов, первый это напор воды, поступающей на лопасти гидротурбины, которая приводит в действие вырабатывающий электроэнергию генератор, и второй фактор – расходом, т.е. объемом воды, проходящем, через турбину за 1 секунду. Расход является определяющим фактором при отнесении ГЭС к определенному типу.

По вырабатываемой мощности МГЭС подразделяются на:

  • Бытовые мощностью до 15 кВт: используются для обеспечения электроэнергией частных домовладений и ферм.
  • Коммерческие мощностью до 180 кВт: питают электроэнергией небольшие предприятия.
  • Промышленные мощностью свыше 180 кВт: генерируют электроэнергию на продажу, либо энергия передается на производство.

Классификация по конструкции

  • Осевые турбины. У турбин такого типа поток воды движется вдоль оси, попадая на лопасти.
  • Радиально-осевые турбины. В рабочем колесе турбин данного типа поток сначала движется радиально (от периферии к центру), а затем в осевом направлении (на выход).
  • Ковшовые турбины. В этом типе турбин вода подаётся через сопла по касательной к окружности, проходящей через середину ковша. При этом она, проходя через сопло, формирует струю, летящую с большой скоростью и ударяющую о лопатку турбины, после чего колесо проворачивается, совершая работу. После отклонения одной лопатки под струю подставляется другая.

    Данный тип конструкции очень распространен в микро-гидроэнергетике.
  • Поворотно-лопастные турбины. У данной турбины лопасти могут поворачиваться вокруг своей оси одновременно, за счёт чего регулируется её мощность.

Классификация по месту установки

  • Высоконапорные — более 60 м;
  • Средненапорные — от 25 м;
  • Низконапорные — от 3 до 25 м.

Данная классификация подразумевает, что электростанция работает на разных частотах вращения, и для ее механической стабилизации принимается ряд мер, т.к. скорость потока зависит от напора.

Составные части Мини ГЭС

Электрогенерирующая установка малой ГЭС состоит из турбины, генератора и системы автоматического управления. Часть элементов системы аналогичны для систем солнечной генерации или ветряной генерации. Основные элементы системы:

Читать еще:  Назначения и особенности электрогенератора на дровах

  • Гидротурбина с лопатками, соединённая валом с генератором
  • Генератор. Предназначен для выработки переменного тока. Присоединяется к валу турбины. Параметры генерируемого тока быть относительно нестабильны, однако ничего похожего на скачки мощности при ветряной генерации не происходит;
  • Блок управления гидротурбиной обеспечивает пуск и останов гидроагрегата, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.
  • Блок балластной нагрузки, предназначенный для рассеивания неиспользуемой потребителем на данный момент мощность, позволяет избежать выхода из строя электрогенератора и системы контроля и управления.
  • Контроллер заряда/ стабилизатор: предназначен для управления зарядом аккумуляторных батарей, контроля поворота лопастей и преобразования напряжения.
  • Банк АКБ: накопительная ёмкость, от размера которой зависит продолжительность функционирования в автономном режиме питаемого ею объекта.
  • Инвертор, во многих гидрогенерирующих системах применяются инверторные системы. При наличии банка АКБ и контроллера заряда, гидросистемы мало чем отличаются от других систем, применяющих ВИЭ.

Мини ГЭС для частного дома

Рост тарифов на электроэнергию и отсутствие достаточных мощностей, делают актуальными вопросы о применение бесплатной энергии возобновляемых источники в домашних хозяйствах. По сравнению с другими источниками ВИЭ, мини ГЭС представляют интерес, так как при равной мощности с ветряком и солнечной батареей они способны выдать за равный промежуток времени гораздо больше энергии. Естественное ограничение на их применение является отсутствие реки

Основным показателем, который указывает на эффективность использования МГЭС является скорость потока водоема. Если скорость меньше 1 м/с, то необходимо принять дополнительные меры по его разгону, например, сделать обводной канал переменного сечения или организовать искусственный перепад высот.

Далее, определяется необходимая хозяйству мощность и геометрические особенности канала. Все эти показатели учитываются при выборе типа и конструкции устанавливаемой микро-ГЭС.

Преимущества и недостатки микрогидроэнергетики

К преимуществам мини гэс для дома можно отнести:

  • Экологическая безопасность (с оговорками для рыб-мальков) оборудования и отсутствие необходимости затопления больших площадей с колоссальным материальным ущербом;
  • Экологическая чистота получаемой энергии. Отсутствует влияние на свойства и качество воды. Водоемы можно использовать и для рыбохозяйственной деятельности, и как источники водоснабжения населения;
  • Низкую стоимость получаемой электроэнергии, которая в разы дешевле вырабатываемой на ТЭС;
  • Простоту и надёжность применяемого оборудования, и возможность его работы в автономном режиме (как в составе, так и вне сети электроснабжения). Вырабатываемый ими электрический ток соответствует требованиям ГОСТа по частоте и напряжению;
  • Полный ресурс работы станции — не менее 40 лет (не менее 5 лет до капитального ремонта);
  • неисчерпаемость используемых для выработки энергии ресурсов.

Основной недостаток микро-гэс это относительная опасность для обитателей водной фауны, т.к. вращающиеся лопатки турбин, особенно в скоростных потоках, могут представлять угрозу для рыб или мальков. Условным недостатком можно так же считать ограниченность применения технологии.

Системы управления электроэнергией. Контроль и автоматизированное управление работой системы. Подробнее »

В ближайшем будущем, появится возможность увеличения КПД солнечных панелей до 50%. Эффективность. Подробнее »

Руководство Филиала КОО «ЛОГРАР ЛИМИТЕД» выражает благодарность коллективу ООО. Подробнее »

КОО «ЛОГРАР ЛИМИТЕД» 1 сентября 2015

Уважаемый Ринат Шакирзянович! ООО «ФИНПРОЕКТ» выражает благодарность компании ООО. Подробнее »

Все плюсы и минусы водяного электрогенератора

Независимый источник электроэнергии в загородном особняке — первая необходимость. Рынок электротоваров предлагает широкий ассортимент генераторов электрического тока различных конструкций: газовые, инверторные, бензиновые, дизельные. Среди них водяные электрогенераторы занимают особое место, благодаря своим преимуществам и экономии в расходовании топлива. Выработка электричества из природных источников — наиболее экологичный и малозатратный способ производства энергетического ресурса.

  1. Сфера применения оборудования
  2. Как работает водяной агрегат
  3. Виды и их особенности применения
  4. Обзор моделей и производителей
  5. Критерии выбора

Область применения и особенности устройства

Данные гидравлические устройства могут применяться для различных бытовых и хозяйственных потребностей:

  • В сельском хозяйстве;
  • Городках геологов;
  • В речном транспорте;
  • На базах отдыха;
  • В горнодобывающей промышленности;
  • На дачных и загородных участках.

Генератор электрического тока предназначен для преобразования разного рода энергии в электрическую. Устройство прибора простое: двигатель, сам генератор и корпус.

Смотрим видео, область применения генераторных установок и их виды:

В зависимости от типа силовой установки генераторы разделяются на:

  • Бензиновые;
  • Ветровые;
  • Газовые.
  • Также генераторы бывают водяные и на солнечных батареях. Водяной электрогенератор отличается от дизельного или бензинового большей экономичностью в эксплуатации и абсолютной экологичностью. Если рядом с загородным домом протекает река или ручей, расходная сумма на обслуживание станции равняется нулю.

    Принцип работы

    Производство энергии посредством вращения конструктивного элемента применялось с давних пор, достаточно вспомнить водяные мельницы. Водяной генератор для производства электрической энергии мало отличается от старинных приспособлений.

    Смотрим видео, простейший механизм работы:

    Вам нужно подсоединить шланг устройства к источнику воды (ручей, водопроводный кран, бак кабинки для душа), а вращение лопастей колеса под напором воды будет передавать энергию на сам генератор. В свою очередь, генератор будет перерабатывать полученную энергию в ток соответствующей частоты (переменный либо постоянный).

    Виды гидрогенераторов

    Промышленные изделия различаются по параметрам производимой мощности. Для бытовых нужд используют маломощные гидросистемы (10-100 кВт) с вертикальным положением оси вращения ротора, работающие на основе небольших водотоков. Для нужд промышленности аппараты конструируют с горизонтальным вращательным движением оси.

    В бытовых целях используют бесплотинный вид мини-ГЭС, который разделяют на 4 вида:

    1. Водяное колесо;
    2. Гирлянда ГЭС;
    3. Ротор Дарье;
    4. Пропеллер.

    Водяное колесо представляет собой вращающийся элемент с лопастями, который устанавливают перпендикулярно движению воды, погружая наполовину или чуть меньше. Посредством водного давления на лопасти создается вращение колеса и преобразование энергии.

    Конструкция гирлянды для генератора водяного представляет собой трос с зафиксированными роторами, перекинутый с одного на другой берег реки. Один конец троса прикреплен к генератору, а второй — закреплен подшипником. Погруженные в воду роторы начинают вращаться под напором потока, вызывая вращение троса. В результате генерируется электроэнергия.

    Ротор Дарье представляет собой вертикальный вращающийся элемент, который приводится в движение за счет изменения давлений на лопастях сложной конструкции. Именно обтекание потоком сложной поверхности и создает перепад давлений.

    Водяной генератор-пропеллер напоминает собой «ветряк», оснащенный ротором, но установленный под водой. Ширина лопастей (2 см) имеет необходимые размеры для создания максимальной скорости вращения при минимальной нагрузке сопротивления. Однако размеры лопастей нужно подбирать в соответствии с течением водного потока, их показатели могут разниться.

    В быту получили распространение гидроустановки пропеллерного типа и колеса. Преимущество данных приборов — высокий КПД при минимуме затрат.

    Обзор продукции

    Производители выпускают мини гидростанции бытового использования для генерирования тока постоянной и переменной частоты в трехфазном и однофазном исполнении. Для выработки электричества необходим небольшой напор воды — до 12 л/сек. Как правило, данные гидроустановки применяются в местах с протеканием небольших рек или в местности с природным/искусственным водопадом, а также с построенной плотиной.

    Мини генератор Ct-02 (Китай)

    • Мощность — 5 кВт;
    • Вырабатываемый ток — 50 Гц;
    • Скорость вращения — 30-3000 об/мин;
    • Ток — переменный.

    Продукцию можно приобрести под заказ, обозначив необходимые параметры. Начальная цена — 30 000 рублей.

    Мини генератор для дома xj13 (Китай)

    • Мощность — 8,5 кВт;
    • Вырабатываемый ток — 50 Гц;
    • Скорость вращения — 145-1920 об/мин;
    • Ток — переменный.

    Данная модель горизонтальной установки имеет свои преимущества, малый вес и небольшие объемы. Аппарат можно легко установить в приусадебном участке. Цена — от 16 000 рублей.

    • Мощность — 5 кВт;
    • Вырабатываемый ток — 50 Гц;
    • Скорость вращения — 500 об/мин;
    • Ток — переменный.

    Данная гидросистема с горизонтальной подачей воды обеспечит током приусадебное хозяйство либо загородный дом. Покупка водяного генератора электрического тока обойдется в 49 596 рублей.

    Как сделать гидроэлектростанцию самостоятельно

    Создание водяного электрогенератора своими руками — процесс увлекательный. Можно сконструировать на основе обычного велосипедного генератора. Во-первых, следует определить скорость течения водного потока с помощью секундомера. Если скорость будет недостаточная, придется создать перепад высот, например, установив сливную трубу.

    Смотрим видео, делаем поэтапно своими руками:

    Вам нужно вырезать из алюминиевого листа несколько лопастей шириной 2-4 см. Длина лопастей должна совпадать с диаметром велосипедного колеса (от обода до втулки). Затем лопасти устанавливаются между спицами и фиксируются при помощи плоскогубцев. Колесо погружается в воду на треть. Очень неплохой вариант выработки электроэнергии в походе для освещения палатки и зарядки телефонов.

    Выбираем электрогенератор

    • Для постоянного обеспечения энергией частного загородного дома вполне хватит мощности 20-30 кВт.
    • Чтобы точно определить требуемую мощность, нужно сложить показатели потребляемой мощности всех бытовых приборов и добавить лампы освещения.
    • Следует учитывать, что к общей сумме мощности нужно добавить еще процентов 20 сверху с учетом пусковых токов.
    • Если вы работаете с электроприборами строительного назначения, величина требуемой мощности должна быть в три раза больше (до 100 кВт).

    Цены и производители

    Рынок товаров обеспечивается разными поставщиками и компаниями-производителями. Ценовой фактор формируется в зависимости от раскрученности бренда. В последнее время хорошо себя зарекомендовали китайские производители. Благоприятное сочетание качества и цены заслуживает внимания.

    Гарантийное обслуживание имеет значение. Выбирайте приборы с установленным сроком обслуживания.

    В условиях тотального повышения цен на энергоносители и импортное оборудование стоит задуматься о самостоятельном изготовлении мини-ГЭС для обеспечения хозяйства бесперебойным источником питания. Соорудить собственную гидроэлектростанцию из подручных средств — вполне достижимо. При этом следует учесть необходимый напор водного потока либо увеличить его за счет падения, применить элементарные знания из уроков физики и деловую смекалку.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
