Шумоизоляция вентиляционного короба в квартире

Причины появления шума в вентиляции и методы его устранения

Почему в слышен шум в системе вентиляции

Для ответа на данный вопрос нужно разобрать причины появления шума и свиста в воздуховодах системы вентиляции, а также сам характер появления этого шумового эффекта.

По своему характеру шум в системах вентиляции бывает:

  1. Механический — источником служат составные части системы вентиляции
  2. Аэродинамический — возникает в процессе движения воздушной массы в воздуховодах.

Наиболее распространенные причины появления шумов в вентиляционных каналах:

  1. Ошибки на стадии проектирования. Неправильно подобраны сечения воздуховодов, их заужение и изменение сечений; неправильно подобранные вентиляционные установки — слишком мощные или наоборот слишком слабые; некорректно подобранные воздухораспределительные устройства ( диффузоры, анемостаты и тд )
  2. Неправильный монтаж. Без профильного образования или достаточного опыта по работе с вентиляционными системами легко допустить ошибки при выполнении монтажных работ, к тому же не все «специалисты» вентиляционщики могут читать проекты и многие делают монтаж вентиляции как умеют — результатом таких работ зачастую является невыносимый шум при ее работе.
  3. Некачественные материалы. Очень часто Заказчик хочет сэкономить и закупает не те материалы, которые подобрал проектировщик ОВиК , а те что дешевле. Иногда, наоборот, заказчик платит за качественные материалы – а получает наиболее дешевые аналоги.

После того как мы разобрались в причинах, можем приступать к диагностике.

Источники возникновения шума в вентиляции

Воздуховоды

К примеру основными способами сэкономить является покупка более дешевых воздуховодов, их дешевизна достигается применением низкокачественной стали с толщиной воздуховодом меньше чем запроектировано. В таком случае когда вентиляция начинает работать, тонкие воздуховоды, не обладающие достаточной жесткостью — начинают вибрировать под действием воздушных потоков и создают весьма ощутимый гул в вентиляции от вибрирования воздуховодов, выраженный глухим, но громким гулом. Еще одной причиной является выпадение, а иногда и полное отсутствие уплотнительных резинок между в местах соединения фасонных частей воздуховодов.

Вентиляционные установки

Тут может быть много источников, самые распространенные :

    износ подшипников (выражается гулким звуком иногда слышен скрежет и хруст).

Шум от износа подшипников является важным и опасным сигналом, если его игнорировать, то это приведет к выходу вентиляционной установки из строя.

Клапаны, шиберы, решетки и прочее.

Неправильно установленные фасонные части воздуховодов вентиляции, так же как и неправильно установленные клапана, шиберы и вентиляционные распределительные устройства — самая распространенная причина появления шума в системе вентиляции. В основном такой шум похож на свист и возникает в местах резкого заужения сечения воздуховодов.

Изоляция воздуховодов

Аэродинамический шум в системах вентиляции — неизбежная вещь и зачастую проектировщики рекомендуют выполнять работы по шумоизоляции воздуховодов, особенно в местах постоянно прибывания людей ( офисы, квартиры, больницы и тд). Толщина изоляции бывает разной и может варьироваться от 0,3мм до 1,5 см. и нерадивые монтажники частенько покупают более тонкую шумо и тепло изоляцию для воздуховодов чем заложил проектировщик. При больших объемах работ это приносит очень существенную экономию монтажникам и как следствие повышенный шум в вентиляции во время ее эксплуатации.

Шумоглушители.

Очень часто их просто нет или они уже сломаны ( пробиты) или в них попал посторонний предмет.

Способы устранения шума в вентиляции

Для того что бы понять, как устранить шум в вентиляции, нужно сначала попытаться определить его источник, и исходя из этого, выбирать методы борьбы с ним.

Соответственно можно выделить основные направления устранения шума в вентиляции:

  1. проверить вентиляционную установку, при необходимости смазать или заменить подшипник, натянуть или заменить ремень (при наличии). Проверить и при необходимости заменить бировставки. Протянуть болты, соединяющие конструктивные элементы вентиляционной установки и рамы на которой она установлена.
  2. проверить целостность гибких вставок. При необходимости заменить их, иногда можно просто перемотать.
  3. проверить шиберы и анемостаты. Зачастую достаточно отрегулировать степень их открытия или закрытия.
  4. проверить шумоизоляцию. Она должна крепиться специальными шайбами, но часто ее крепят обматывая дешевым скотчем, который со временем отходит. Особенно в местах стыков воздуховодов. Для устранения этой причины достаточно подмотать проблемные места.
  5. проверить целостность воздуховодов и их чистоту внутри. Иногда бывает что в систему воздуховодов по разным причинам попадают посторонние предметы. К примеру строительный мусор или животные. Кстати очень часто в воздуховоды попадают птицы, кошки и мелкие грызуны (крысы и мыши) это случается в основном зимой, когда на улице холодно, а на воздухозаборниках отсутствуют решетки и защитные сетки. Зачастую животные попавшие в вентиляцию становятся не только причиной постороннего шума в воздуховодах но и причиной неприятного запаха в помещении, так как они не всегда могут выбраться из воздуховодов самостоятельно и часто погибают там начиная разлагаться.

Так же нужно пройтись по местам соединения воздуховодов и протянуть соединения. Для определения таких причин шума и состояния воздуховодом поможет видео диагностика ( видео обследование ) систем вентиляции.

К сожалению нередки случаи когда устранить причину шума в системах вентиляции можно только полностью демонтировав эту систему и собрав новую, предварительно разработав проект вентиляции.

Шум в каналах естественной вентиляции многоквартирных домов

Для тех же кто живет в многоквартирных домах и ищет вопрос на ответ : «Как устранить шум в системах естественной вентиляции ?»Ответ один — самостоятельно вы это не сделаете. Нужно написать жалобу в Управляющую компанию на то что у Вас в квартире идет сильный шум из вент.каналов в сан.узлах и на кухне. И управляющая компания обязана своими силами провести обследование естественных каналов вентиляции и устранить причины появления шума в них. Брать оплату с жильцов за устранение причин появления шума в вентиляционных каналах многоквартирных домов они не имеют права, т. к. это считается инженерной системой и принадлежит всему дому а не конкретному жильцу.

По этой же причине собственник квартиры не имеет права отказать в доступе служащим управляющей компании к мету осмотра вентиляционных каналов , как правило это санузлы и кухня.

В 90% случаев причиной шума в вентканалах многоэтажек является несанкционированная перепланировка квартир, самовольная врезка дополнительных вентиляционных устройств и воздуховодов в каналы естественной вентиляции, засорение вент.каналов строительным мусором во время ремонта квартир.

Если управляющая компания докажет в суде что причиной возникновения шума или вообще нарушения вентиляции являются вышеописанные действия жильца , то собственника квартиры обяжут устранить эти нарушения вентиляции за свой счет, т. к. система вентиляции в многоквартирном доме является обще домовым имуществом.

Допустимые нормы шума в системах вентиляции

Предельно допустимые значения шума в жилых помещениях и помещениях длительного прибывания людей регулируются СНиП 23-03-2003 и СН 2.2.4/2.1.8.562-96 . Для Москвы дополнительно действует МГСН 2.04-97 ( МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ )

Способы определения уровня шума вентиляции

Для измерения шума нужно будет замерить не только акустический шум (громкость звука) , но и уровень вибрации, т к.к. он то же является источником шума.

Соответственно для замера звукового шума вентиляции используют шумомер , а для замера уровня вибрации — виброметры или виброанализаторы. Это профессиональное и дорогое оборудование, с которым еще нужно уметь работать, для этого даже специально учатся , такая профессия называется виброукастик , поэтому на бытовом уровне замерить уровень шума и вибрации можно на «глазок» , а точнее на ухо.

Совет: Если Вы считаете, что шум от вентиляции излишне громкий, то не стесняйтесь, пишите жалобу в Управляющую компанию и они сами разберутся, вне зависимости от того, жилой дом это, больница, школа или офисный центр. На каждом из объектов есть инженерная служба или обслуживающая вентиляционная компания, которая должна в кратчайшие сроки разобраться с этой проблемой и письменно уведомить Вас о результатах проведения работ по уменьшению шума исходящего из воздуховодов или других элементов вентиляционной системы.

Если же Вашу жалобу оставили без внимания или Вы не удовлетворены результатами работ по уменьшения шума вентиляции, то смело пишите жалобу в Жилиспекцию.

Телефон горячей линии Мосжилинспекции (Государственная жилищная инспекция города Москвы) +7(499)763-18-56, +7(495)777-77-77

Как уменьшить шум вытяжки на кухне

Шумящая и дребезжащая вытяжка в квартире – сильный раздражающий фактор для жильцов. Находиться на кухне, где шум достигает 45 дБ и выше, более часа трудно. При сильно шумящей вытяжке бесполезно пытаться послушать музыку или посмотреть телевизор. Она слышна в соседних помещениях, не все могут уснуть под такие звуки. О том, как уменьшить шум вытяжки на кухне и как правильно изолировать воздуховод, расскажем в этой статье.

  1. Почему вытяжка шумит: главные факторы, влияющие на уровень шума
  2. Как уменьшить шум при работе вытяжки
  3. Способы снижения шума и их особенности
  4. Как понять, что шумит из-за поломки
  5. Какие материалы можно использовать для уменьшения уровня шума
  6. Особенности монтажа изоляции звуков в вентиляционном коробе
  7. Заключение

Почему вытяжка шумит: главные факторы, влияющие на уровень шума

Вытяжка не может работать бесшумно, так как в ней есть мощный мотор, а в некоторых моделях – два. Они издают определенные звуки, которые иногда усиливаются и переходят в мощный гул.

Что влияет на уровень шума:

  1. Мощность (производительность) вытяжной панели. Чем выше этот параметр, тем быстрее мотор вращает вентилятор, воздух активнее проходит по воздуховоду и создает шум.
  2. Площадь кухни. Если вытяжка мощнее, чем требует объем комнаты, шум будет сильным.
  3. Размеры (диаметр) воздуховода. Чем меньше сечение воздуховода, тем выше скорость воздуха, а звук – громче.
  4. Количество изгибов воздуховода, особенно в 90°. Чем их больше, тем сложнее воздуху выйти, скорость его нарастает, шум усиливается.
  5. Количество переходов с материала на материал, с круглой формы сечения на прямоугольную и наоборот, с малого диаметра на больший и наоборот.
  6. Протяженность воздуховода. Чем он длиннее, тем большую скорость на вытяжке придется включать, неминуемо усиливая звук.
  7. Материал, из которого изготовлен воздуховод. Гофра издает больше шума, а пластик – меньше, так как стенки у него более гладкие.
  8. Высота, на которой расположена вытяжка над плитой. Если она висит выше необходимого расстояния, скорость работы ее будет больше, чтобы эффективно удалить воздух; соответственно, увеличится и шум.
  9. Качество крепления вытяжной панели. Если между стеной и вытяжкой есть люфт, может возникнуть звук из-за вибрации.
  10. Качество крепления воздуховода. При слабом закреплении он вибрирует и издает шум.
  11. Плохо закрепленные детали в корпусе вытяжки – лампочки, вентилятор и пр.

Как уменьшить шум при работе вытяжки

Существует два пути решения проблемы. Первый – рассчитать параметры вытяжной панели перед покупкой: мощность, высоту, ширину, расстояние до воздуховода. Подбирают нужную модель – рециркуляционную или с проточной вентиляцией. Чем правильнее рассчитаны эти параметры в соответствии с помещением, где будет установлена вытяжка, тем выше гарантия отсутствия шума.

Читать еще:  Перепланировка квартиры в хрущевке

Второй путь – правильно монтировать купленную вытяжку и досконально учесть особенности ее работы.

Способы снижения шума и их особенности

Шум бывает особенностью недорогих моделей вытяжек, которые выполнены из некачественных материалов и неправильно собраны на заводе.

Совет. При покупке продукции средней и высокой ценовой категории больше вероятность получить качественный товар.

Перед покупкой читают инструкцию к устройству. В ней указана производительность вытяжки и то, на какую площадь кухни рассчитана модель. Мощные вытяжки в маленьких пространствах создают повышенный уровень шума. Рекомендуется выбирать устройство так, чтобы его мощность шла с запасом. Тогда вытяжку включают не на самую большую скорость, и уровень шума меньше.

Диаметр гофры выбирают в соответствии с мощностью устройства. Если на мощную вытяжку приспособить воздуховод маленького сечения, он будет громче шуметь из-за большого напора воздуха.

Соотношение сечения воздуховода и параметров вытяжки:

  • в вытяжке мощностью около 1000 м³/ч диаметр сечения должен быть 200 мм и больше (но не меньше!);
  • при мощности 150-200 м³/ч сечение должно быть 100 мм;
  • при мощности устройства от 200 до 1000 м³/ч используют воздуховод с сечением 150 мм.

Устанавливают воздуховод из пластика, не используют другие материалы, делают минимум поворотов и переходников. Если в воздуховоде присутствует прямой угол, которого нельзя было избежать при монтаже, его скругляют. В 90°-ный поворот вставляют картонку. Она будет сглаживать крутой угол.

Внимание! Картонка для скругления угла сужает сечение воздуховода. Если оно не по размеру, шум только усилится.

Соблюдают правила монтажа. Прибор должен быть жестко закреплен, чтобы не было люфта. Воздуховод прочно прижимают стяжками, хомутами, при необходимости заливают герметиком.

Вешают вытяжку на правильной высоте: от рабочей панели устройства до электрической плиты должно быть 60 см, до газовой плиты – 75-80 см. Если помещают прибор на большую высоту, вытяжная панель будет звенеть от того, что мощности придется использовать больше. Если опускают ниже положенного, плавятся детали вытяжки. Например, часто шумят оплавленные лопасти вентилятора. Устранить этот шум можно, только сменив поломанную деталь.

Чистят загрязненные детали вытяжки. Лопасти вентилятора, когда загрязняются, шумят и вибрируют. Фильтр из-за толстого слоя жира плохо пропускает воздух. Приходится включать режим работы на максимум, звук от этого тоже усиливается.

Чистят воздуховод. Когда в него попадет мусор – кусочки штукатурки, камешки, посторонние предметы – они вибрируют в потоке воздуха, шумят и стучат. Для прочистки корпус вытяжного устройства демонтируют. Доверяют эту работу специалистам, которые прочищают воздуховод и вентиляционную шахту.

Убирают шум дополнительной звукоизоляцией:

  • встраивают вытяжку в шкаф и обивают его звукоизолирующими материалами;
  • устанавливают звукоизоляцию на воздуховод.

Как понять, что шумит из-за поломки

Шум из-за поломки определяют на слух. Есть несколько признаков:

  • изменение привычного звука – посторонние шумы, которые усиливаются с каждым днем;
  • дребезжание, вибрация, посторонний шум в районе корпуса из-за люфта плохо закрепленных частей;
  • вытяжка не сильно шумит, но загрязненный воздух очищается намного хуже.

Эти причины устраняют самостоятельно или приглашают специалистов, которые протестируют и отремонтируют устройство.

Какие материалы можно использовать для уменьшения уровня шума

Для звукоизоляции шкафа, куда встроена вытяжка и/или воздуховод, используют специальные материалы, снижающие шум. При выборе материала учитывают место, где он будет применен:

  • звукопоглощающие панели из каучука или полимерных материалов используют для вентиляционных труб;
  • плиты, состоящие из минеральной ваты или стекловаты, используют для огнестойких воздуховодов, например, из стали;
  • материалы, содержащие связующие из органических волокон, например, поролон, используют для изоляции мебели, куда встроена вытяжная панель.

Особенности монтажа изоляции звуков в вентиляционном коробе

Когда точно определено, что источник лишнего шума – воздуховод, обеспечивают его звукоизоляцию. Шумоизоляцию вытяжки на кухне производят с помощью различных материалов. Их выбор и способ монтажа зависят от материала воздуховода.

Перед началом работ поверхность вентиляционной конструкции очищают от пыли и грязи абразивными чистящими средствами и поролоновой губкой. Готовят материал для подавления шума, рулетку, строительный клей, нож/ножницы, шурупы, шуруповерт, шпаклевку по гипсокартону, краску.

Важно! При покупке клея обращают внимание на материалы, которые он может соединить. Учитывают, из чего изготовлен воздуховод и звукоизоляционный материал.

На пластиковый или стальной корпус воздуховода звукоизоляцию приклеивают. Сначала – на места стыков, затем обклеивают полностью внахлест. Пустых мест не должно оставаться.

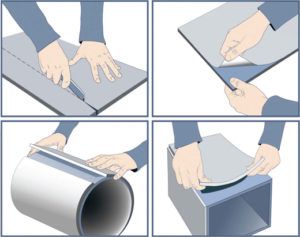

Самоклеящуюся изоляцию сначала разрезают на нужные размеры. Затем, снимая защитную пленку, приклеивают материал по корпусу воздуховода. Принцип тот же: сначала стыки, затем – полностью внахлест.

Если воздуховод спрятан в трубу из пластика или металла, изолируют сам «туннель», для чего используют негорючие материалы, например, вспененный полиэтилен. Этот материал продается плитами, которые легко режутся ножом и укладываются в воздуховодную трубу. Приклеивают их точечно на короб трубы.

Гофрированный воздуховод – самый бесшумный канал, так как имеет гибкий корпус без острых углов. Если требуется изоляция, ее монтируют из гипсокартона. По размеру гофры расчерчивают короб, который соединяют шурупами и крепят к стене. Стыки зашпаклевывают, конструкцию красят или обклеивают, чтобы она смотрелась эстетично.

Специальные глушители монтируют профессиональные мастера возле вытяжки или шумящих узлов. Глушители ловят воздушные потоки и поглощают колебания. Для прямоугольных воздуховодов используют пластинчатые глушители, для круглых – трубчатые.

Заключение

Если уровень шума превышает 45 дБ, ухудшается слух и начинает болеть голова. Оставлять шумящую вытяжку на кухне небезопасно для здоровья. Шум от вытяжки уменьшают, найдя его причину. Сильный шум от вытяжной панели можно предотвратить, если подобрать ее четко по размерам. Имеющийся шум иногда возникает из-за поломки вытяжки. Если устройство работает исправно, изолируют воздуховод, который чаще всего становится главным источником раздражающих звуков.

Звукоизоляция венткамер

К нам часто обращаются с одним вопросом проектировщики и владельцы офисных зданий – «Как защититься от гула венткамер?». Этот вопрос обычно «всплывает» когда оборудование уже смонтировано и активно эксплуатируется, причём зачастую помещения для венткамер выполняются очень тесные и на стенах и потолке не то чтобы разместить облицовку толщиной 130 мм нельзя – протиснуться между стеной и оборудованием плотному человеку сложно. Дополнительно усугубляет ситуацию наличие лёгких перегородок (пеноблок, пустотелый кирпич и др.) с большим количеством отверстий для воздуховодов.

Мы составили список рекомендаций для снижения шума от гула венткамер:

— Установка оборудования и воздуховодов систем вентиляции на эффективные виброизоляторы, чтобы колебания оборудования не передавались на конструкции здания)

— Устранение жёстких связей при проходе воздуховодов через стену, чтобы колебания оборудования не передавались на конструкции здания;

— Облицовка стен и потолка сэндвич панелями ЗИПС-Синема/Модуль/Ультра, а также применение конструкции звукоизолирующего пола «плавающего» типа по всей площади для увеличения звукоизоляции ограждающих конструкций;

— Размещение поверх звукоизоляции (вторым слоем) звукопоглощающих (акустических) материалов на потолке и стенах венткамеры для снижения уровня шума внутри венткамеры за счёт снижения гулкости помещения;

— Облицовка воздуховодов коробами из двух слоёв утяжелённого ГКЛ для снижения количества путей косвенной передачи звука;

В качестве дополнительных мероприятий мы рекомендуем применять воздуховоды из более толстого металла с плавными переходами/изгибами/сочленениями, т.к. в них меньше образуется турбулентностей и такие воздуховоды не становятся источниками шума.

Удалив все жёсткие связи между оборудованием/коммуникациями и конструкциями здания, увеличив звукоизоляцию стен и воздуховодов до требуемой, заглушив помещение акустическими материалами, можно добиться тишины в соседних помещениях.

Звукоизоляция квартиры-студии

Частая проблема квартир студий – где комната объединена с кухней это плохая звукоизоляция. Все дело в том что, в комнате-кухне, как и в любой другой квартире, есть вытяжка и вентиляционный канал, через которые отлично слышно громкие разговоры и сильный шум, и даже обычный разговор ближайших соседей снизу или сверху, а звукоизоляция вентиляционный воздуховодов достаточно не простая задача.

Почему такая плохая звукоизоляция вентиляционных воздуховодов?

В современных домах-новостройках, вентиляционные короба все чаще делают из железа и все реже из готовых бетонных коробов и совсем редко из кирпичной кладки. Металл является самым быстрым проводником звука, звук по металлу передается даже быстрее чем по воздуху. Это доказывает простой опыт, о котором многие знают – если приложить ухо к рельсам, можно услышать шум приближающегося поезда значительно раньше и на большем расстоянии, чем этот шум донесётся по воздуху. Именно поэтому через металлический вентиляционный канал так сильно слышно звуки практически со всех этажей, причем, не важно, ниже или выше они находятся.

Как сделать звукоизоляцию вытяжки и воздуховодов?

Первое что нужно сделать это звукоизолировать сам короб по всей высоте помещения. Для этого мы применяем специальные материалы — самоклеющаяся звукоизоляционная мембрана SoundGuard Membrane 3.9 S, звукопоглощающая плита SoundGuard Basalt средней плотности – 55 кг/м3 и звукоизоляционные панели SoundGuard ЭкоЗвукоИзол.

Звукоизоляция вентиляционного отверстия.

Когда монтаж звукоизоляции вентиляционного короба закончен, остается главная проблема – звукоизоляция вентиляционного отверстия. Для этого мы применяем обратные клапаны для разных систем вентиляции, специальные глушители шума и решетки-жалюзи, которые можно опустить или поднять. Это существенно снижает уровень шума, но не убирает его на 100%. Для того чтобы полностью убрать шум из вентиляции нужно полностью ее заделать. В этом случае запахи при приготовлении блюд будут дольше оставаться в комнате, поэтому придется чаще проветривать помещение. Кроме этого мы советуем установить приточные установки внутреннего или наружного размещения, и тогда в квартире всегда будет свежий и чистый воздух и отличная звукоизоляция.

Другие причины слабой звукоизоляции квартир-студий.

Но не только из за вентиляции в недорогих домах и домах эконом сегмента, где есть квартиры малосемейки и студии проблемы со звукоизоляцией. Строители в таких домах на многом стараются сэкономить, поэтому стены и межэтажные перекрытия делают как можно тоньше и совсем не используют шумоизоляционные материалы из за достаточно высоких цен на них. Кроме этого, не редко в таких квартирах, люди объединяют комнату с балконом, в комнате добавляются шум с улицы из-за большой площади остекления. Еще один фактор плохой звукоизоляции квартир свободной планировки – входная дверь, которая редко отделена от кухни-комнаты. Подводя итог вышесказанному, с точки зрения звукоизоляции данные квартиры очень плохи, но все можно исправить применив современные материалы и по максимуму правильно зонировав пространство.

Читать еще:  Как проверить утечку тока мультиметром

Видео о хорошем зонировании в квартире-студии.

Монтаж звукоизоляции «под ключ»

Каждый случай звукоизоляции квартиры студии уникален, поэтому мы настоятельно рекомендуем вызвать нашего специалиста, для всех замеров и подбора нужной системы звукоизоляции. Выезд инженера-акустика стоит не больших денег, а при заключении договора на монтаж звукоизоляции они на 100% возвращаются. Наши монтажники имеют огромный опыт работы и решали очень серьезные задачи, в том числе по шумоизоляции вентиляционных труб, каналов и отверстий не только в жилых домах, но и в больших коммерческих объектах и предприятиях. Стоимость звукоизоляции в квартире-студии всегда разная и варьируется от 10 до 150 тысяч рублей за материалы и работы.

Популярные методы звукоизоляции вентиляции

Системы вентиляции, кондиционирования устанавливаются в целях улучшения условий быта квартирах, домах, на производстве. Но есть обратная сторона медали. Неграмотно смонтированная система в работе генерирует шум, превышающий допустимый порог. Это провоцирует утомляемость организма, создает дискомфорт, может стать причиной глухоты. Предотвратить эти негативные последствия могут специальные технологии. С их помощью выполняется шумоизоляция вентиляции. Говоря об эффективности работы систем воздухообмена, подразумевается не только соответствие паспортных характеристик оборудования рабочим параметрам, но и оценивается, насколько бесшумно оно ведет себя в работе.

Какие шумы мешают нам жить

Воздействующие на ухо и нервную систему человека звуки имеют различную природу. Спектр звуковых колебаний, проникающих через стену от соседей, разнится от вентиляционного гула. Различные причины возникновения шумов в систем воздухообмена делят их на виды:

  • Воздушные. Источник генерации – работающее оборудование, в частности, вращение лопастей вентилятора в воздушном столбе.
  • Аэродинамические. Сопровождают прохождение воздушного потока в коленах, местах слияний разных вентиляционных ходов. Возникающие при этом турбулентные завихрения издают шум.
  • Технологические. Образуются при некорректной работе динамических узлов, частей оборудования, провоцирующих вибрацию в процессе работы. Шум, создаваемый приводом работающего вентилятора, передается стенкам воздуховода и распространяется по ним.

Внимание! Уровни шума в квартире для жильцов регламентируются санитарными нормами. Причем, если в дневное время вполне допускается значение громкости в 40-45 децибел, то в ночные часы и другое время отдыха эта величина снижается вдвое и составляет 20-30 dB.

Способы борьбы с шумами

Уменьшить распространение шума поможет звукоизоляция вентиляции. Выполнить можно несколькими способами:

Грамотное проектирование. Предполагает тщательный анализ и прокладку вентиляционных маршрутов с минимизированным числом резких изгибов и разветвлений. Выбирается вариант с наименьшим числом переходов с одного размера канала на другой и изменения его формы. Этим предотвращается сама попытка возникновения самогенерирующихся шумов, а также сводится к минимуму число мест их возможного появления.

Оснащение проблемных мест глушителями. Ставятся устройства, в основном, возле работающей установки или ее узлов. Принимая на себя воздушные потоки, глушители поглощают из них акустические колебания. Приборы конструктивно подразделяются на пластинчатые (монтируются внутри воздуховода прямоугольной формы), трубчатые в виде двухконтурных цилиндров (звукопоглощения в круглых воздуховодах)

Позволяет избежать трения узлов и деталей в точках соединений шумоизоляция для вентиляции в виде звукопоглощающих покрытий. Суть метода заключается в нанесении звукоизолирующего слоя на внешнюю или внутреннюю поверхность каналов. Еще один способ уменьшения шумов – установка гибких прокладок или сочленений.

Материалы для шумоизоляции

Качество работ по снижению шума во время функционирования вентиляции во многом зависит от правильности выбора и применения материала. Учитываются его структура, звукопоглощающие характеристики, цена, качество. Сюда же нужно отнести особенности монтажа. Слабые места на воздуховодах – колени, переходы. В них изоляция от шума деформируется, уменьшается ее толщина. Приходится дополнительно накладывать лишний слой или в качестве шумопоглотителя использовать ламелла-маты. Особое строение материала в матах с ортогональным расположением волокон противостоит деформации, способствует сохранению однородности материала.

Популярен метод напыления полимерных материалов: стандартный вариант – это изолон или самоклейка-изолонтейп. Напыление справляется с купированием внешних шумов, но на наиболее вибрирующих участках усиливает колебания рукава при работе вентилятора. Максимальный эффект достигается, когда шумоизоляционные материалы повторяют конфигурацию воздуховода, соответствует его материалу изготовления и параметрам. Именно поэтому важно выбирать способ уменьшения уровня шума от работы вентсистемы еще на этапе проектирования дома.

Внимание! Сравнение по бесшумности между прямоугольной и круглой формой сечения вентиляционных рукавов будет в пользу последней. Это касается и гибкого воздуховода. Он «гасит» звуковые колебания эффективнее, чем жесткий короб.

В качестве наружного изолятора шумов используются маты из каучука или полиэтилена. Они снижают уровень вибрации стенок рукава при работе вентилятора и уменьшают децибелы аэродинамического шума.

Глушители шума

Борьба с аэродинамическими шумами ведет эффективно с помощью специального устройства, монтируемого внутри воздуховодов. Это шумоглушитель для вентиляции. Выпускается в широкой линейке размеров и различном конструктивном исполнении для установки в любой вид канала квадратной, прямоугольной, круглой формы. Выполняет задачу: образуя препятствие в виде многослойной прокладки из стекловаты (войлока, минваты) на траектории распространении звукового колебания, снижает его эффективность в несколько раз. Вместе со звуком снижается и скорость движения воздуха внутри канала. Глушитель прост в монтаже. Крепится специальными фиксаторами, входящими в комплект вместе с ним.

При разной эффективности устройств, связанной с разной формой и типом конструкции самоочевидно одно: любой из них, несомненно, снижает звуковое поле, но при условии правильной установки. Шумоглушители идеально подходят для помещений с повышенными требованиями к поддержанию тишины. Их допускается ставить по несколько штук в одном рукаве в ряд.

Некоторые замечания по выполнению изоляции от шума своими руками

Уровень аэродинамического шума, возникающего при продвижении воздуха по вентиляционному коробу, можно снизить своими руками, не прибегая к слугам специалистов. Для этого используются многослойные плиты (звукоизоляционные) каучуковые или полимерные. Ослабляют низкочастотные шумы, самые опасные для человека. Плиты удобны в обработке, легко принимают форму изолируемой поверхности. Для прочной и удобной фиксации на них наносится липкий слой. Другой вариант – самоклеющаяся поверхность плит. Эффективно и органическое волокно.

Плиты из стеклоткани, минвату применяют для шумоизоляции воздуховодов на кухне. Выполнить работы на коробе несложно.

  • Нужно запастись плитами, вспененным полиэтиленом.
  • Если на плиточном материале клейкая поверхность отсутствует, понадобится акриловый клей: 1 кг хватает на обработку 3,5 (до 4) квадратных метров поверхности.
  • Принадлежности: кисточка, нож, шпатель.
  • Предварительно проводится удаление с поверхности короба пыли, жировых отложений, грязи.
  • Проблемные (труднодоступные) места оклеиваются вспененным полиэтиленом с обращенной наружу отражающей поверхностью.
  • Работы, непосредственно, по корпусу короба выполняются внахлест, звукоизоляционные материал не приклеивается.
  • Метод укладки «встык» используется в случае отсутствия на изоляции фиксирующего клейкого слоя. Место стыкования краев материала прихватывается алюминиевым скотчем.

Внимание! Выполненная шумоизоляция воздуховодов считается эффективной, если после проведения всех работ реальный уровень шума при действующей вентиляционной системе снизится на 10-15 дБ.

Любые работы по монтажу звукоизоляции выполняйте строго по инструкции. И тогда эффективный результат обеспечен.

Шумоизоляция, звукоизоляция и тепловая изоляция вентиляционных воздуховодов

Инновационные шумопоглощающие оконные стекла, и качественные звукоизолирующие материалы значительно снижают степень внешних шумов в помещениях. Тем не менее, значительную долю шумов в помещении могут создавать внутренние источники, такие как вентиляция и система кондиционирования. Шумы, производимые ими, а именно, – монотонное гудение и завывание воздуха, хотя и не раздражают так же сильно как звуки дискотеки в соседнем здании, но постепенно расшатывают нервную систему, провоцируют бессонницу и стрессы.

Именно поэтому изоляция воздуховодов считается одной из первостепенных задач, которые необходимо продумать и выполнить еще на проектировочной стадии.

Причины шумов в вентиляции

Основная причина шумности вентиляции – вибрация, возникающая из-за турбулентных воздушных потоков в трубах. Возникает она чаще всего из-за ошибок в проектировке вентиляции и неправильного акустического расчета.

Еще до того, как вентиляция будет установлена, разработчик должен тщательно изучить план дома, для того чтобы выяснить, в каких помещениях акустические шумы должны быть минимальными, а в каких можно не устанавливать изоляции.

Уже на основе этого расчета выбирается оптимальное установочное место, просчитываются все нюансы вентиляционной системы: материалы, размеры воздуховодов, особенности разветвления, расположение колен и заслонов. Тип вентиляционного оборудования, равно как и способ изоляции, выбирается в самую последнюю очередь, когда все прочие нюансы уже учтены.

У шумов в трубах вентиляции разная природа, в зависимости от которой можно выделить следующие их типы:

  • шум от работы оборудования: конвекторов, насосов. Передается непосредственно с потоками воздуха, через вытяжки;
  • вибрирующий шум от водяного охладителя и вентилятора. Возникает из-за неправильного монтажа и недостаточного уровня жесткости стенок воздуховодных труб;
  • «турбулентные» шумы, появляющиеся при прохождении потоками воздуха разветвлений, заслонок, колен и прочих точек турбулентности.

Шумоизоляция воздуховодов специальными материалами позволяет снизить или даже полностью устранить все вышеперечисленные типы шумов.

Ошибки при проектировании вентиляционных систем

К самым частым ошибкам на проектировочном этапе, влекущим за собой повышение акустических шумов относятся:

  • нерациональная установка шумных воздуховодов над помещениями, требующими низкого уровня шума. Такие шумные воздуховоды стоит устанавливать исключительно над рабочими и складскими помещениями, если же поменять их расположение невозможно, и они будут находиться над гостиными, залами приёмов и спальнями, то стоит обернуть трубы изолирующим материалом, утолщить их стенки. Кроме того, дабы снизить шумность вследствие турбулентных потоков воздуха, стоит устанавливать овальные или круглые воздуховоды;
  • применение систем рециркуляционного воздуха без специальных воздуховодных труб. Воздух в такой системе должен быть направлен по воздуховоду, а не по полости фальшпотолка и перекрытий. В противном случае шум от свободно циркулирующего по этой полости воздуха будет просто невыносим для жильцов;
  • отсутствие виброизоляции воздуховода. В меры по виброизоляции входит, прежде всего, установка вибрирующих элементов, служащих своего рода противодействием природной вибрации в системе. Кроме того, стоит помнить, что все соединения труб, смежных с элементами оборудования, должны быть гибкими. Самогенерирующийся шум, возникающий по вине турбулентных воздушных потоков, можно устранить путем установки больших воздуховодных труб, при прохождении которых воздушный поток замедляется. Турбулентные потоки могут возникать на любых участках вентиляции, а шум, который они создают, создает большие проблемы для тех, кто долговременно находится в вентилируемом помещении.

Особенности шумоизоляции воздуховодов

Самый популярный метод шумоизоляции – укладка внутри или снаружи труб специального материала (органическое и стекловолокно, каучук, пенополистирол). При этом источник шума заглушается, но причина его остается. Как уже было сказано, эту проблему следовало пресечь еще на корню, то есть на проектировочном этапе. Все методы звукоизоляции способны в той или иной степени снизить уровень шумов в функциональной среде, однако, ни один из них не устраняет первопричины шума.

Читать еще:  Звукоизоляция пианино в квартире

Наилучшие изоляционные показатели у материалов, имеющих ворсистое покрытие: минеральная вата, органическое волокно. Не так давно на строительном рынке появился такой материал как ламельные маты, примечательные своей поперечной волокнистостью. Этот материал хорош, прежде всего, тем, что на сгибах он не образует заломов, так что материал максимально плотно прилегает к трубе, а уровень шума понижается на целых 8-15 Дб (конечный показатель звукоизоляции варьируется в зависимости от степени шума).

Для того чтобы подобрать подходящий в конкретном случае изоляционный материал, стоит учитывать сечение и форму труб. Очевидно, что наивысшую степень изоляции можно получить лишь тогда, когда вся поверхность системы вентиляции покрывается изолятором равномерно, что не допускает появления «звуковых разрывов» (мест, на которых нет изолирующего покрытия). Все швы и стыки необходимо тщательно заклеивать скотчем, либо стягивать бандажами.

Для снижения уровня турбулентных, неконтролируемых шумов, можно поставить специальный абсорбционный глушитель.

Материалы для изоляции вентиляционных воздуховодов

Тепловая и звуковая изоляция воздуховодов обычно производится посредством таких материалов:

  • минвата;
  • экструдированный пенополистирол;
  • пенополиуретановый утеплитель;
  • вспененный полиэтилен.

Процедура утепления воздуховодов минеральной ватой включает в себя следующие этапы:

  • очистка труб от грязи;
  • обмотка одним слоем минваты;
  • накладка фольгированного утеплителя толщиной 0,4 см (для того чтобы тепло не выходило наружу и холод не проникал вовнутрь);
  • запаивание швов алюминиевым скотчем.

Шумоизоляция воздуховодов пенополистироловым утеплителем обеспечивает наибольшую долговечность труб и повышает их сопротивляемость к коррозии. Для процедуры утепления нужно нарезать пенополистирол на куски нужного размера при помощи ножа, и надеть эти полуцилиндры на трубу, смещая их на 20-25 см, с целью более плотной усадки. Швы заделываются при помощи специальных затяжек-бандажей.

Установка пенополиуретана и пенопропилена ничем не отличается от установки экструдированного пенополистирола. Единственное отличие этих материалов в том, что они не горят и менее теплопроводны, нежели пенополистирол и минвата.

Лидирующую по частоте установок в бытовых условиях позицию занимает такой материал как вспененный полиэтилен. Процесс его установки крайне прост: все начинается с замера, затем оболочка полиэтилена вскрывается вдоль шва и крепится вокруг трубы, а по окончании работ стыки и швы заделываются клеем или скотчем.

Общее правило для всех видов утеплителя вентиляции – материал должен быть качественным, а установка – профессиональной. Корректно подобранный материал для изоляции, и правильная установка позволят сэкономить значительную сумму на ремонте вентиляционных систем, а также снизит риск возникновения аварий.

Вентиляционные короба – как не сломать вентиляцию в квартире

Частенько жильцы квартир в погоне за повышением свободного пространства на кухне либо в санузле соглашаются на «усовершенствование» вентиляционной системы. В большинстве случаев, это связано с тем, что вентиляционные короба просто частично демонтируются, что в будущем делается обстоятельством значительных неприятностей. Дабы не допустить этого, имеет суть подробнее разобраться в назначении и функционировании этого элемента вентиляционной системы.

Принцип работы и назначение

В разрезе в любом вентиляционном коробе видно 3 канала, наряду с этим один из них имеет намного громадную площадь, чем 2 остальных.

Любой из них играет свою роль:

  • малые каналы (их еще именуют каналами-спутниками, диаметр таких воздуховодов в типовых зданиях не превышает 15 см) употребляются для отвода воздуха из санузла и кухни,
  • громадный канал – неспециализированный воздуховод, в котором смешивается воздушное пространство, отведенный из различных квартир.

Размеры вентиляционных коробов, в жилых зданиях, в принципе, сравнимы – в общем случае в него должен поместиться громадный воздуховод (приблизительно 30х60 см) и 2 канала-спутника (любой 15х15 см).

Работает он по таковой схеме:

  • воздушное пространство через вентиляционную решетку всасывается из уборной и кухни в соответствующий канал-спутник,
  • в неспециализированную шахту воздушное пространство попадает не сходу, перед этим он проходит по вертикали приблизительно 3м. Для подачи воздуха из комнаты в канал-спутник может употребляться прямоугольный пластиковый вентиляционный короб,
  • в шахте воздушное пространство смешивается с вытяжкой от других квартир и устремляется на крышу, где и удаляется за пределы вентиляционной системы.

Обратите внимание! В квартире находится основная часть каналов-спутников нижележащего жилья. Так что удаление либо нарушение геометрии ударит прежде всего по соседям снизу, а уже они причинят много проблем лично вам.

Подробнее о конструкции

Частенько короб для вентиляции на кухне либо в санузле занимает приличную площадь. Учитывая вечный недостаток свободного пространства, многие занимаются нежелательной самодеятельностью и убирают часть короба либо уменьшают его размер.

В случае если у соседей снизу достанет сообразительности обратиться в правоохранительные органы, то со 100%-ной возможностью незадачливых архитекторов обяжут вернуть уничтоженную конструкцию. (См. кроме этого статью Вытяжная вентиляция дома: особенности.)

Обратите внимание! Не обращая внимания на то, что сам короб находится в квартире, он не есть собственностью жильцов. Так что самовольное его изменение противозаконно.

Чем угрожает демонтаж либо сужение части короба

Множество так называемых экспертов предлагает услуги по уменьшению размеров конструкции без ухудшения вентиляции в квартире. Вот лишь они забывают добавить, что в следствии таковой «модернизации» пострадают соседи снизу.

Значительно чаще наряду с этим часть короба. Цена таковой услуги относительно мала, к тому же за счет удаления часть конструкции резко возрастает свободная площадь. Заплатить за это придется нижележащим квартирам, как раз у них вследствие этого в комнаты начнет попадать неприятный запах.

Дело в том, что при таком методе модернизации короба резко сужаются размеры большого вентиляционного канала и обрезается часть каналов-спутников. В итоге, в случае если раньше воздушное пространство по каналам-спутникам нормально попадал в вентиляционную шахту, то сейчас он на выходе упирается в перегородку.

К тому же, из-за резкого сужения площади воздуховода перед узким местом образуется область повышенного давления, что кроме этого не усиливает вентиляцию. В итоге труба просто физически не имеет возможности работать с той же продуктивностью, что и раньше, а часть загрязненного воздуха попадает обратно в комнаты. Исправить обстановку может лишь восстановление геометрии конструкции, к счастью эти работы возможно выполнить своими руками.

Управление по восстановлению

Основная задача – взять по завершению работ изначальные размеры венткороба (до его модификации).

Инструкция по исполнению работ выглядит так:

  • удаляет отделочный материал с оставшихся частей конструкции,
  • необходимо обнажить внутреннее пространство. Для этого нужно удалить часть стенок и оба перекрытия,

  • в зависимости от того, какой материал употреблялся для постройки короба, выбирается материал для его отстройки,

Обратите внимание! Перед тем, как заниматься стенками, необходимо вернуть обрезанную часть каналов-спутников, идущих из нижележащей квартиры. Для этого возможно применять пластиковые либо железные воздуховоды.

  • восстановление вентиляционного короба предусматривает выкладку его стенок заново. Для этого значительно чаще употребляются пеноблоки либо плиты из гипса – стены не будут подвергаться сильным нагрузкам, а вот хорошая обрабатываемость лишь ускорит ремонт,

  • по окончании того, как геометрия короба восстановлена, останется лишь проверить его работу (у соседей снизу обязана наладиться вентиляция) и заново отделать стены.

Обратите внимание! Для внутренней перегородки не рекомендуется применять узкий листовой металл, фанеру и т. д. В будущем это может стать обстоятельством неприятностей с шумом, а исправить данный недостаток возможно будет лишь при демонтаже стенок короба.

В некоторых случаях может пригодиться изготовление коробов для вентиляции что называется «с нуля», в то время, когда он был снесен всецело. Порядок исполнения работ остается прошлым, лишь количество мало возрастает.

Пластиковые и железные короба

Частенько видятся упоминания о пластиковых и железных коробах. Применительно к вентиляции под определением пластиковые короба для вентиляции в большинстве случаев знают участок воздуховода от вытяжки до вентиляционного отверстия в стенке. Кроме этого такие конструкции смогут использоваться чтобы скрыть неприглядный фрагмент трубы, к примеру, на участке между потолком и кухонной вытяжкой.

Пластиковые и железные короба для вентиляции хороши, первым делом, внешним видом. В большинстве случаев, такие конструкции не требуют дополнительной отделки, а при грамотном подходе и сами смогут стать украшением интерьера.

Что касается формы сечения, то универсального решения нет. Круглые воздуховоды с позиций аэродинамики выглядят предпочтительнее, а квадратное (прямоугольное) сечение легче устанавливаться благодаря плоским поверхностям.

Размеры пластикового вентиляционного короба подбираются исходя из мощности вытяжки, но значительно чаще употребляются такие типоразмеры как 204х60 мм, 120х60 мм и 110х55 мм. При предстоящем уменьшении сечения его продуктивность будет через чур маленькой.

Обратите внимание! Перечисленные размеры пластиковых коробов для вентиляции имеют одну и ту же высоту не просто так. Частенько их маскируют за перегородкой из гипсокартона, исходя из этого и высота сечения не превышает 60 мм.

Избавляемся от шума

Обстоятельств шума возможно пара:

  • неудачная переделка короба,
  • применение вентиляторов,
  • в случае если использован гофрированный трубопровод, то его имели возможность не хватает очень сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздушное пространство очень сильно шумит, соприкасаясь с ней.

В любом из перечисленных случае пригодится шумоизоляция вентиляционного короба.

Способов борьбы с шумом кроме этого возможно выделить пара:

  • покрыть короб слоем шумоизоляции. Таковой материал возможно самоклеющимся, при таких условиях достаточно его по всей поверхности короба,

Обратите внимание! Имеется вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае солидна возможность отсыревания материала и развития грибка на нем.

  • в случае если главный источник шума – вентилятор, то возможно переустановить его с применением антивибрационных гибких вставок. Либо на менее шумный, кроме этого за самим вентилятором может устанавливаться особая установка для противодействия шуму ,
  • может употребляться пластинчатый глушитель,

  • твёрдые воздуховоды возможно заменить гибкими, трение воздуха о их стены значительно уменьшится, соответственно и неприятность шума провалится сквозь землю.

В завершение

Вентиляция – достаточно хрупкая система и весьма легко нарушить ее работоспособность неаккуратным вмешательством. В частности, в группе риска находятся вентиляционные короба – как раз неграмотная работа с этим элементов системы значительно чаще ведет к неприятным последствиям.

Чтобы этого избежать достаточно предложенных в статье рекомендаций.На видео в данной статье поэтапно продемонстрирован процесс восстановления вентиляционного короба.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
