Эргономика лестница в жилом доме

Размеры ступеней лестницы: между эргономикой и экономией

Каковы оптимальные размеры ступенек лестницы? Какими должны быть остальные размеры лестничного пролета? Есть ли какие-либо требования к уклону лестничных маршей?

На эти вопросы мы постараемся ответить в статье.

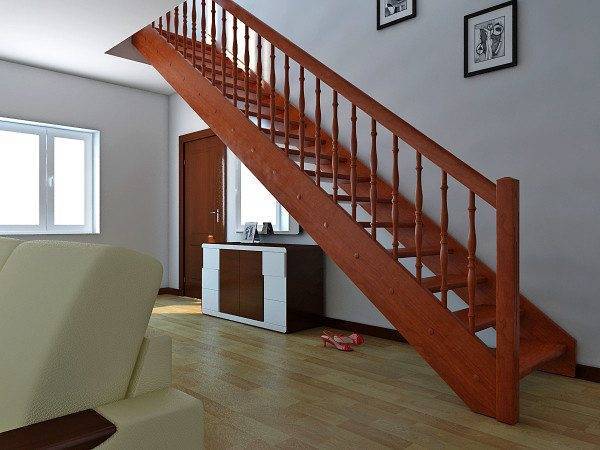

Какой должна быть идеальная лестница? Каких размеров, пропорций и уклона стоит придерживаться при ее сооружении? Давайте выясним.

Размер имеет значение

Давайте для начала разберемся, на что влияют размеры ступени для лестниц.

  1. В первую очередь, разумеется, на удобство использования. В общем случае чем меньше уклон лестницы — тем легче подняться или спуститься по лестнице, чем меньше проблем пользование ей вызывает у пожилых людей и инвалидов. Соответственно, комфортабельность ступени выражается в отношении ее ширины к высоте: чем оно больше, тем лучше.

Однако: при уклоне меньше 25 градусов пандус (наклонная плоскость без ступеней) становится удобнее лестницы, причем не только для инвалидов-колясочников.

  1. Безопасность взаимосвязана с удобством. Если ширина проступи (горизонтальной поверхности ступени) недостаточна, подниматься по лестнице будет утомительно: мышцы голени будут в постоянном напряжении.
    Спускаться же по лестнице с узкими ступенями и вовсе опасно: в этом случае очень легко поставить ногу чуть дальше необходимого и проделать путь до ближайшей лестничной площадки неожиданно быстро.

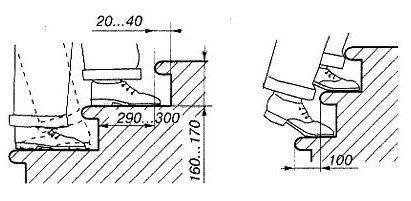

Подъем по узким ступеням будет утомительным, спуск — опасным. Проступь шириной не должна уступать длине стопы.

  1. Цена удобства и безопасности — занимаемое лестницей место и расход материала на ее изготовление. Чем больше ширина лестничной ступени и меньше ее высота, тем большую длину будет иметь марш (или тем больше оборотов вокруг столба придется сделать винтовой лестнице); бесполезно терять жилую площадь владельцу дома тоже не очень-то хочется.

Вывод очевиден: наша цель — найти оптимальный размер ступеней лестницы, который и станет разумным балансом между экономией и эргономичностью.

Числа, числа

Давайте рассмотрим проблему с разных точек зрения.

Анатомия

Очевидно, что минимальная ширина ступени должна позволять стопе поднимающегося по лестнице человека встать на нее полностью. Примем длину стопы крупного взрослого мужчины равной 30 сантиметрам: именно это значение станет для нас разумным минимумом.

Стоит уточнить: в условиях жесткой экономии места допустимо сократить ширину ступени до 26 сантиметров.
Меньшее значение уже будет означать вполне реальный риск оступиться и миновать большую часть марша ускоренными темпами.

Она определяется двумя факторами:

  • Устройством тазобедренного сустава и приводящей в движение бедро мускулатуры. Чем выше поднимается колено — тем сильнее приходится сокращаться мышцам и тем утомительнее становится подъем по лестнице.

С другой стороны, благодаря крутой лестнице вы всегда будете в прекрасной форме.

  • Среднестатистическими пропорциями скелета. Практика показывает, что подниматься по лестнице наиболее комфортно в том случае, когда сумма ширины и удвоенной высоты ступени равна шагу при ходьбе со средней скоростью.
    С одной стороны, нормальному шагу в этом случае соответствует одна ступень лестницы; с другой — спускающемуся по лестнице человеку не мешает длина собственных голеней. Если высота подступенка слишком велика, то, чтобы встать на нижнюю ступень, приходится буквально присесть на верхней и свесить с нее одну ногу.

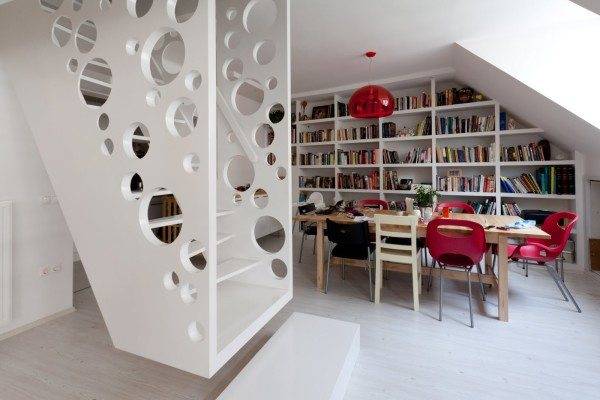

На фото — очень изящное решение проблемы большого уклона лестницы. Главное — зайти на нее с нужной ноги.

Дальше — немного справочных данных и несложный расчет.

  1. Длина спокойного шага человека среднего роста равна 60-64 сантиметрам.
  2. Таким образом, при ширине ступени, равной 30 сантиметрам, ее оптимальная высота равна 15-17 см.

Практика подтверждает теорию: абсолютному большинству людей кажется наиболее комфортным размер лестничной ступени 30х15 сантиметров. Лестница в этом случае имеет уклон 1:2, или 30 градусов к горизонту.

Давайте приведем некоторое количество дополнительных данных о лестницах, привязанных опять-таки к человеческой анатомии и понятию эргономичности.

  • Оптимальный уклон лестницы уже упомянут. При дефиците места допустимо увеличение уклона до 45 градусов (1:1): по лестнице с высотой ступени, равной ее ширине, подниматься достаточно комфортно. Понятно, что для сохранения удобной длины шага в этом случае придется пожертвовать шириной ступени.

Стоит уточнить: для чердачных и подвальных лестниц допустим уклон до 75 градусов.
Да, в этом случае мы приносим удобство в жертву компактности; однако чердак и подвал посещаются не настолько часто, чтобы комфортабельность имела решающее значение.

Безопасность

При строительстве своими руками стоит учитывать не только соображения удобства, но и требования безопасности (в том числе пожарной).

Подробная инструкция найдется в СНиП 31-02 и, хоть и не является обязательной, как минимум заслуживает пристального внимания.

  • Ширина межэтажной лестницы (хотя бы одной на каждую пару этажей) должна быть не менее пресловутых 90 см. Рекомендация связана именно с пожарной безопасностью: при эвакуации не должны возникать заторы.
  • Размеры ступеней деревянной лестницы (собственно, как и сделанной из любого другого материала) должны быть одинаковыми по всей длине марша. В этом случае в темноте или при задымлении труднее оступиться.
  • Длина марша — не более 18 ступеней. Длина и ширина площадки между маршами — не меньше ширины лестницы. Здесь речь идет уже о безопасности в плане травм при падении: даже если обитатель дома потеряет равновесие при спуске, площадка даст ему возможность остановиться.

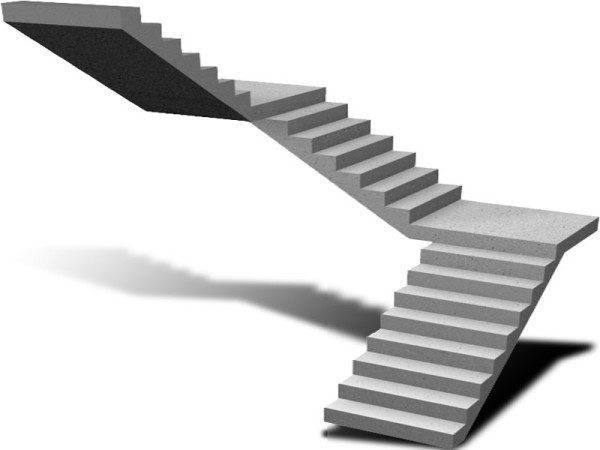

Лестница, разделенная площадками на короткие марши, более безопасна при спуске.

  • Стандартные размеры лестничных ступеней, рекомендованные СНиП, близки к тем, которые диктует эргономика: высота должна лежать в диапазоне 125-200 миллиметров, ширина проступи — 210 — 355 миллиметров.
  • Проступь (горизонтальная площадка ступени) должна выступать над подступенком (вертикальным элементом) не более чем на 5 сантиметров. В этом случае о выступ трудно запнуться.
  • Размеры деревянных ступеней для лестниц, как и выполненных из других материалов, должны обеспечивать уклон не более чем 1:1,25 (что соответствует 40 градусам). Больший уклон, как мы уже выяснили, увеличивает вероятность падения (в первую очередь при задымлении помещения).
  • Ширина треугольной или трапециевидной ступени по центру не должна быть меньше 20 сантиметров.
  • Высота ограждения марша или площадки с точки зрения безопасности должна быть не менее все тех же 90 сантиметров.

Полезно: там, где есть маленькие, но самостоятельно передвигающиеся дети, перила часто комплектуются двумя поручнями на разной высоте.

  • Ограждение рассчитывается на горизонтальную нагрузку не менее 100 килограммов.
  • Рекомендуется придерживаться расстояния между балясинами (стойками ограждения) не больше 15 сантиметров. Наличие маленьких детей может заставить ставить балясины еще чаще: у ребенка не должно быть возможности просунуть в просвет голову. Впрочем, есть и альтернативное решение проблемы безопасности: ограждение можно зашить изнутри полосой поликарбоната.

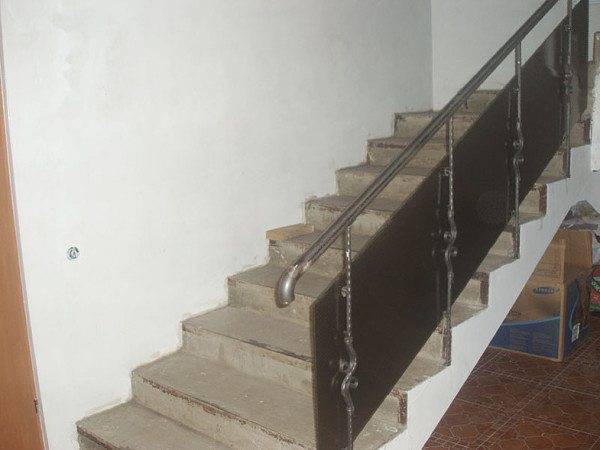

Закрепленный на перилах лист поликарбоната не даст ребенку пролезть между стоек.

Вывод

Надеемся, мы дали исчерпывающий ответ на сформулированный в заголовке статьи вопрос. Впрочем, в представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Успехов в строительстве!

Ступени — как правильно сделать расчет

Ступенька — элемент из проступи, куда ставят стопу, и подступенка, поддерживающего проступь. От правильного расчета размеров ступеней зависит удобство спуска и подъема по лестнице.

Виды ступеней

  • Фризовые, расположенные в начале и в конце марша. Нижняя проступь называется пригласительной или заходной. Ставят для увеличения угла захода на лестничный подъем. Количество — 1-3. Пригласительные отличаются от рядовых проступей размером или формой. На них можно не крепить балясины и использовать как подиум, куда поставить цветы и другие предметы декора.
  • Рядовые — расположены между фризовыми. Количество в одном марше — от 3 до 15.
  • Забежные, с широкой наружной частью. Применяют в спиралевидных лестницах, в угловых конструкциях. Если пространство для поворотной лестницы ограничено, установка 2-3 забежных ступеней вместо площадки позволит сэкономить до метра полезной площади. Разновидность забежных ступеней — «гусиный шаг» (с асимметричным расположением элементов).

Лестница с подступенками называется закрытой, без — открытой. Открытые марши выглядят легче закрытых. Отсутствие подступенка увеличивает площадь проступи.

Прямые ступени — стандартная форма в прямых и поворотных лестницах. Пригласительные элементы часто делают с закругленными углами для удобства захода с разных сторон. На крыльце интересно смотрятся полукруглые (радиусные), трапециевидные проступи.

Материал для изготовления — любой, в зависимости от места установки лестницы. Наиболее популярный вариант для частных домов — дерево, которым обшивают деревянные, металлические каркасы. Для изготовления деревянных элементов рекомендуем износостойкую древесину дуба, бука или цельноламельные щиты, характеризующиеся устойчивостью к деформации, истиранию, повышенной влажности.

Оригинально выглядят ступени из стекла. Несмотря на внешнюю хрупкость, они спокойно выдерживают вес 2-3 человек, не бьются от ударов. Закаленное стекло или триплекс сочетается с металлом, ковкой. Изготовление стеклянных элементов лучше доверить специалистам, которые сделают точные расчеты нагрузок, размеров под габариты лестничного марша.

Требования СНиП, способы расчета

Как рассчитать ступени лестницы на второй этаж? Строительные нормы устанавливают обязательные параметры безопасности:

  • ширины пролета — основные марши — 0,9-1м (чтобы было, где развернуться двоим идущим, перемещать габаритные предметы), в парадных и входных группах — 1,2-1,5 м, в подсобные помещения — минимум 0,6 м;
  • ширины проступи — рядовой — 25-30 см (средний размер стопы взрослого человека), забежной — не меньше 10 см в узкой части, 14 — посередине. Расчеты делают для каждого конкретного случая, исходя из угла наклона, габаритов лестницы;
  • высоты подступенков — расстояние между верхними плоскостями двух последовательно идущих проступей. Подъем по лестнице будет комфортным, когда вы не напрягаете мышцы, поэтому оптимальное значение в межэтажных конструкциях — 14-15 см.

Размеры проступей и подступенков определяют уклон лестницы. Корректируя эти параметры, можно рассчитать оптимальный угол ее наклона — 26-35 градусов. При этом нужно оставлять расстояние между ступенями и перекрытием по всей длине марша на 10-20 см больше роста самого высокого члена семьи.

  1. Измеряем расстояние между полом первого и второго этажа с учетом перекрытия, напольного покрытия.
  2. Разделив полученный параметр на рекомендуемую СНиП высоту подступенка, посчитаем общее количество ступеней (дробное число округляем до целого в большую сторону). Просчитываем точную высоту подступенка обратными вычислениями. Идеально, если все значения не выходят за рамки размеров, установленных СНиП.
  3. Вычисляем удобную ширину проступи по формуле — длина пролета/количество ступеней.

Прямую одномаршевую лестницу еще можно рассчитать графическим способом. Для этого чертим на миллиметровой бумаге ось координат, на которой на оси X отмеряем в масштабе длину шага (60-70 см), на оси Y — высоту подступенка (15 см). Соединяем точки и чертим линию наклона. Рисуем ступеньки и рассчитываем их габариты с поправкой на масштаб. Для проверки результата находим сумму всех значений — она должна быть равна общему прогону. Если нет, корректируем параметры в большую или меньшую сторону, пользуясь формулами удобства b – h = 12 и безопасности b + h = 46 см, где b — ширина проступи, h — высота подступенка.

Для правильных расчетов рекомендуем пользоваться онлайн калькулятором. Программа посчитает и найдет оптимальные размеры лестницы, отвечающие требованиям СНиП.

Угол наклона лестницы

С каждым годом при строительстве частных домов предъявляются все более жесткие требования к качеству, эргономичности и практичности отдельных конструкций. Лестница является наиболее используемым элементом в любом многоэтажном доме и в этой статье мы постараемся ответить на вопрос, как подобрать наиболее оптимальный угол наклона марша, для того чтобы эксплуатация изделия была наиболее комфортной и не сопровождалась трудностями при перемещении между ярусами.

Попробуйте наши калькуляторы расчета лестниц – у нас вы найдете качественную графику, подробные расчеты и готовую смету по материалам.

Содержание

  • Что такое угол наклона лестницы
  • Оптимальный угол наклона лестницы
  • Какие показатели влияют на уклон лестницы
  • Как рассчитать угол наклона лестницы
    • Расчет угла наклона лестницы – Онлайн калькулятор
    • Расчет наклона лестницы вручную
Читать еще:  Проводка интернет кабель в квартире или доме: полная инструкция

Что такое угол наклона лестницы?

Угол наклона лестницы – это угол наклона лестничного марша по отношению к поверхности пола. Соответственно, чем меньше числовое значение угла, тем более пологая конструкция получается.

Небольшой угол подъема позволяет подобрать наиболее оптимальную ширину проступи и высоту ступени, что в свою очередь обеспечивает более высокий уровень безопасности при эксплуатации пожилыми, детьми и людьми с ограниченными возможностями.

Главным недостатком такого типа конструкции является чрезвычайная массивность и громоздкость – не в каждом доме найдется свободное пространство под такое сооружение, а если и найдется, то без необходимости, редко кто готов так неэффективно использовать жилую площадь.

Также не рекомендуется устанавливать слишком крутую конструкцию, так как она накладывает определенные физические ограничения на жильцов. Из-за высоких ступеней перемещаться по такой лестнице будет проблематично, утомительно и зачастую небезопасно.

Нас часто спрашивают: уклон лестницы 1:1 – что это значит и сколько это ? Ответ крайне прост – уклон 1:1 равен углу в 45 градусов, т.е. глубина ступени фактически равна ее высоте. Уклон 1:2 – это угол в 27,5 градусов, т.е. глубина ступени в два раза больше ее высоты.

Оптимальный угол наклона лестницы

Для определения оптимального угла наклона лестничного марша ориентируются на строительные нормативы, технические особенности помещения и конечно же, личные предпочтения.

Считается, что в частном домостроении для повседневного использования наиболее приемлемым является уклон в 45 градусов, оптимальным 35-45 градусов, а идеальным – 30-35. В этих случаях, при использовании лестницы человек будет прилагать наименьшие усилия при перемещении и у него не возникнет чувство дискомфорта.

Тем не менее не всегда рационально использовать именно такие уклоны. В зависимости от назначения и места установки, ориентироваться стоит на другие рекомендованные значения.

Например, разбив все конструкции на несколько групп можно определить оптимальные углы наклона:

  • Пандусы . Используются при наличии людей с ограниченными возможностями. Обязательно должны быть пологими с углами не более 15 градусов.
  • Уличные и садовые лестницы. Применяются в общественных пространствах, парках, садах. Должны обеспечивать комфортный подъем для широкого круга людей, поэтому наклон не должен быть значительным – до 30 градусов.
  • Внутренние лестницы. Используются в многоквартирных и частных домах. Считается что лестница с уклоном от 30 до 45 градусов является наиболее оптимальной, так обеспечивает комфортное перемещение для среднестатистического человека и не занимает большую площадь.
  • Чердачные лестницы. В случаях, когда невозможно и/или нецелесообразно установить классическую лестничную конструкцию, применяются крутые, но компактные чердачные лестницы с углом до 60 градусов.
  • Стремянки, трапы, пожарные лестницы. Приставные лестницы являются временным решением и используются крайне редко, они устанавливаются с минимальным уклоном, т.е. практически вертикально.

Не забывайте, что главным критерием при выборе угла наклона лестницы должны быть потребности проживающих в доме людей, так как именно им придется использовать конструкцию в наибольшей степени.

Какие показатели влияют на уклон лестницы?

Как уже было не раз отмечено, что на показатель уклона лестницы влияют ширина и высота ступеней. Низкие ступени и широкая проступь обеспечивают более пологую, но в то же время более громоздкую конструкцию, соответственно, более высокие и узкие ступени позволяют использовать меньшее пространство, так как увеличивается максимальный угол подъема лестницы.

Считается, что оптимальным показателем высоты ступени является 15-18 см. Более высокое значение приводит к возникновению трудностей при перемещении, а меньшее к нецелесообразному укрупнению сооружения.

Ширина проступи определяет непосредственно эффективную глубину ступенек. Подбирается на основании средней длины шага пользователей и технических возможностей помещения. Рекомендованная ширина 27-30 см.

Почти все конструктивные особенности изделия определяет ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения».

Как рассчитать угол наклона лестницы?

Расчет угла наклона лестничного марша является одной из самых важных задач при проектировании конструкции, так как именно этот параметр предопределяет характеристики остальных элементов сооружения. Мы предлагаем вам ознакомиться с двумя методами расчета – автоматизированный с помощью онлайн-калькулятора и классический ручной.

Расчет угла наклона лестницы – Онлайн калькулятор

Если вы боитесь ошибиться и у вас нет лишнего времени, лучшим решением для того чтобы рассчитать угол наклона лестницы на второй этаж станут наши надежные онлайн-калькуляторы. У нас доступен расчет следующих типов конструкций:

  • прямая лестница на тетивах;
  • прямая лестница на косоурах;
  • прямая лестница с ломаным косоуром;
  • лестница на косоурах с забежными ступенями с поворотом на 90;
  • лестница на косоурах с забежными ступенями с поворотом на 180;
  • одномаршевая лестница на косоурах с площадкой с поворотом на 90;
  • двухмаршевая лестница на косоурах с площадкой с поворотом на 180;
  • трехмаршевая лестница на косоурах с площадкой с поворотом на 180.

Перейдите на страницу интересующей лестницы, введите необходимые параметры проема и нажмите кнопку «Рассчитать».

Вам будет доступен блок с результатами расчета, в котором вы можете подчерпнуть большое количество полезной информации – практически готовую смету. В отдельном окне выводятся чертежи, схемы и 3D-модель конструкции.

Расчет наклона лестницы вручную

Классическим, но не всегда рациональным методом является расчет угла лестницы вручную. Мы покажем, как применяя простые геометрические правила можно определить искомое значение и разберем пример.

Существует два основных способа расчета:

  • Способ #1 – наиболее простой. Зная параметры глубины и высоты ступени, вы можете сразу определить угол наклона лестницы, так как фактически он будет совпадать с углом наклона гипотенузы прямоугольного треугольника, образованного ступенями. Для того чтобы его определить нужно знать тангенс угла А.

Формула расчета угла наклона лестницы: tg(A) = h / s

  • Способ #2. Суть расчета сводится к тому же, только здесь в качестве катетов прямоугольного треугольника выступает высота и длина проема. Рассмотрим второй случай, как наиболее подробный.

Считается, что максимально комфортными и удобными лестницами являются те, при ходьбе на которых не приходится искусственно изменять привычную длину шага. У каждого человека свой стандарт, однако среднее значение находится в пределах 60-65 см. Вы можете измерить свой, а мы продолжим пример с размером равным 63 см.

Рекомендованные значения ширины проступи и высоты ступеней мы уже обсуждали, но как понять какое именно значение подобрать из этих интервалов.

Опытным путем специалисты выяснили, что длина шага равна сумме глубины проступи и двойной высоте ступеней. То же самое можно записать в виде формулы:

Формула расчета ступеней: 2 × h + s = 60/65 см

Т.е. зная длину шага человека и допустимые интервалы, можно подобрать наиболее комфортные параметры ступеней. Перебрав все возможные варианты, у нас получились найти две пары теоретических значений: s = 27 см и h = 18 см или s = 29 см и h = 17 см. Возьмем первую.

Для тех, кто не хочет углубляться в подробности, можно остановиться на формуле tg(A) = h / s и закончить расчет прямо сейчас.

Далее нам необходимо определить высоту этажа. Мы возьмем стандартный потолок для частного дома – 270 см и прибавим толщину перекрытия с конструкцией пола верхнего этажа, в среднем, это составляет 30 см. Вам же необходимо измерить рулеткой фактическое значение и в дальнейших расчетах использовать именно его.

Зная высоту этажа и высоту ступеней, мы можем определить их количество:

300 см / 18 см = 16,7 ступеней.

Так как число получилось не целое, округлим в большую сторону (до 17) и произведем обратный расчет, для определения точной высоты ступеней.

300 см / 17 = 17,6 см.

Теперь вернемся к первоначальной формуле и рассчитаем реальную ширину проступи по известной высоте ступеней.

63 см – 17,6 см × 2 = 27,8 см.

У нас получилось, что h = 17,6 см, s = 27,8 см – оба значение соответствуют рекомендуемым, значит можно продолжить расчет.

Так как мы рассчитываем пример для наглядности – для упрощения расчетов мы округляем сотые доли полученных значений. В реальной ситуации, так делать не рекомендуется .

Дальше определим длину лестницы в горизонтальной проекции на основании данных по количеству ступеней и их длине.

17 × 27,8 см = 472,6 см.

После проведения вычислений вам необходимо убедиться в наличии необходимого пространства для монтажа лестницы. Если такового нет (что часто случается), необходимо выполнить расчет в обратную сторону, отталкиваясь не от оптимального угла наклона лестницы, а от возможностей помещения.

Также следует рассмотреть многомаршевые конструкции. Для них расчет проводится аналогично, только для каждого марша в отдельности.

Но предположим, что у вас имеется необходимая площадь, тогда заключительный этап работ сводится к определению тангенса угла, образованного длиной и высотой проема.

В этом случае, оптимальный угол наклона лестницы будет равен:

tg(α) = 300 / 472,6 = 0,63

α = arctg(0,63) = 32.2°

У нас получилась идеальная лестница , так как мы заранее взяли идеальные размеры ступеней, но из-за ограниченных размеров помещения, чаще всего так не получается и приходится увеличивать угол.

Например, если мы возьмем максимальный угол наклона лестницы в 40 градусов, то длину проема можно уменьшить до 357 см.

0,84 = 300 см / x см

Манипуляции с длиной проема и углом наклона лестницы непременно приведут к изменению параметров ступеней и скорее всего они выйдут из диапазона комфортных, но если помещение технически не может вместить лестницу – другого выбора нет.

Помните, что грамотно выполненный расчет угла наклона лестницы – это единственно верный путь к удобству и безопасности при эксплуатации. Доверьте свои расчеты нашим надежным калькуляторам лестниц и будьте уверены в своей конструкции!

Оптимальные и нормативные размеры ступеней лестницы в доме

При сооружении двухэтажных загородных коттеджей и дач необходимо соблюдать нормы и стандарты во всех строительных процессах, в том числе и при устройстве лестничных конструкций. Наибольшая нагрузка в них выпадает на ступени. От параметров этих элементов зависит комфорт и длительность эксплуатации межэтажных маршей. Ниже мы расскажем о допустимом диапазоне размеров ступеней лестницы в доме, обеспечивающем удобную и безопасную эксплуатацию.

Размер ступеней лестницы по ГОСТ

Нормы учитывают все нюансы строительства и использования переходных конструкций следующих типов:

  • межэтажных;
  • подвальных;
  • чердачных.
  • эвакуационных.

Межэтажные домашние лестницы могут быть следующих типов:

  • прямые;
  • поворотные;
  • винтовые;
  • забежные.

Согласно СП “Дома жилые одноквартирные”, уклон, ширина и высота ступеней лестниц в частных домах должны “обеспечивать удобство и безопасность передвижения”, “ширина и уклон лестниц не регламентируются”.

Как видите, прямого указания на размеры ступеней нет. То есть по факту эти параметры жестко не нормируются. Однако есть общепринятые правила, основанные на опыте: стандартная высота ступени лестницы должна быть в пределах 15–25 см, а глубина – 25-30 см.

Для чердачных, складных, подвальных вариантов допускается превышение норм стандартных вариантов. Эти модели используются редко, место их установки часто ограничено, поэтому высота ступеней может быть выше, а ширина уже. Конструкции такого назначения часто бывают нестандартными. Устанавливая марш на чердак или в подвал, учитывают, что должно быть удобно не только подниматься, но и спускаться.

Требования к размерам ступеней эвакуационных лестниц

Лестницы для пожарной эвакуации есть в каждом здании, в том числе и в индивидуальных жилых домах. К этому виду конструкций выдвигаются особые требования.

В эвакуационных маршах не допускается установка:

  • винтовых и забежных вариантов;
  • разных размеров ступеней лестницы;
  • криволинейных конструкций;
  • деревянных элементов.

Требования к эвакуационным лестницам прописаны в СП “Системы противопожарной защиты. Эвакуационные пути и выходы”:

  • глубина ступеней прямой лестницы – не менее 25 см;
  • глубина ступеней винтовой лестницы – не менее 18 см в середине;
  • высота подступенка – не более 22 см;
  • допустимый уклон – не более 45°;
  • количество ступеней в одном марше – от 3 до 18 шт.

Мы рекомендуем во всех частных домах при сооружении главных лестниц обязательно руководствоваться вышеуказанными требованиями к размерам и количеству ступеней.

С точки зрения действующих нормативов в индивидуальных жилых домах такие ограничения избыточны. Но по факту именно они гарантируют вам удобство и безопасность использования лестницы.

Читать еще:  Какой лучше расчет секций биметаллических радиаторов отопления: по площади или по объему

Эргономичный размер ступеней лестницы

Самым важным элементом переходной конструкций являются ступени. При расчетах эргономики лестницы на второй этаж учитывают:

  • шаг ступеней и уклон марша;
  • глубину проступи;
  • высоту подступенка;
  • угол наклона.

Шаг ступеней и уклон лестницы

Длина шага высчитывается исходя из стандартной длины шага человека – 60-64 см. Величина лестничного шага (ЛШ) равняется сумме глубины ступени (ГС) и высоты двух подступенков (ВП). Общая сумма для удобной конструкции должна быть в пределах 60-64 см.

Универсальная формула удобства: ЛШ = ГС + 2ВП = 60-64 см.

Уклон лестницы рассчитывается как соотношение высоты пролета к его длине. Для нормальной модели он должен быть в пропорции 1:2 соответственно. Классические эргономичные размеры – 15х30 см.

Передвигаясь по такой конструкции, человек не будет испытывать дискомфорт, не собьется с привычного шага. Стандартный угол наклона не заставляет напрягаться, высоко поднимать стопу.

Глубина проступи

Глубина ступеньки должна обеспечить комфортное расположение ноги на поверхности, не быть слишком малой, чтобы стопа не свисала и не быть слишком большой, чтобы подошва не «утонула» на ступеньке. Этот параметр входит в габаритные размеры и влияет на длину и высоту конструкции.

Оптимальным выбором считается ширина в пределах 25-30 см. Это средний размер стопы человека. Чтобы сэкономить материал и сделать передвижение более комфортным, промежуток между проступями оставляют открытым. Такой ход позволяет удобно расположить стопу на ступеньке, не опасаясь, что она будет свисать или скользить.

Высота подступенка

Допустимый размер подступенка находится в пределах 15-25 см. Такое расстояние между ступенями гарантирует удобное и безопасное перемещение по маршу. Даже если запланировано открытое пространство между проступями, высота между ними должна соответствовать существующим нормам.

Для всей лестницы высота подступенка должна быть одинаковой.

Спуск и подъем должны быть комфортными и безопасными. Небольшой размер приведет к семенящей походке. Большая высота сделает передвижения затрудненными. При расчетах высоты подступенка учитывают формулу шага. Если стандарт не будет соблюден, конструкция станет неудобной.

Ширина пролета

Оптимальной шириной пролета считается 90-120 см, минимальной – 80 см. Подъем и спуск по маршу должен быть удобным и обеспечить свободный проход 2 людей. Если предусматривается поднятие габаритных грузов на второй этаж, то ширину планируют большего размера.

Комфортная ширина лестниц – эти значения немного больше минимальных

В моделях «гусиный шаг» можно устанавливать меньшую ширину за счет того, что ступени имеют неравномерную величину. Такой вариант часто применяется для чердачных и подвальных помещений. Реже монтируется в качестве межэтажного подъема.

Конструкция типа “Гусиный шаг”

Расстояние между проступями делают большим, но при монтаже их устанавливают в шахматном порядке, чтобы человек поочередно наступал на левые и правые ступеньки. Это позволяет сохранить удобное передвижение и делает марш узким.

Онлайн-калькулятор для расчета

Онлайн-калькулятор расчета лестниц облегчает расчет размеров маршей. Он позволяет сделать быстрый и правильный подбор необходимых параметров. Для этого необходимо подставить свои значения в формулу и получить ответ.
Проверить правильность данных можно, используя приведенную выше формулу.

Параметры винтовых лестниц

Винтовые межэтажные варианты за счет своей компактности популярны в коттеджах с небольшой площадью. Они экономят пространство. Но устанавливая такие модели, учитывают возраст проживающих в доме. Детям и пожилым людям сложно передвигаться на таких маршах.

Для спиральных моделей не учитывается угол наклона. Но и такие варианты имеют свои стандарты, которые должны быть соблюдены. В винтовой конструкции ширина наружной части проступи больше внутренней. Допускаемый минимум внутренней части – 10 см. Максимальная величина наружной – 39 см. Минимально допустимая ширина винтовой лестницы – 80 см.

Оптимальные размеры ступени винтовых конструкций

В таких конструкциях редко устанавливают подступенок, но высота шага должна быть равной на всей длине, удобной и обеспечивающей безопасность.

Требования к забежным ступеням

Ступени забежной лестницы имеют форму трапеции или усеченного треугольника. Глубина проступи имеет переменную величину. У основания она минимальная, в наружной части – большая. При неодинаковых параметрах глубины проступи высота подступенка остается одинаковой.

Пример размеров забежной лестницы

Для ширины каждого фрагмента нормы СНиП определяют минимальный размер: у основания – 10 см, наружный – не более 40 см.

Уличные конструкции

Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

Наружная лестница с удобным заходом с двух сторон

В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:

  • глубина ступени – 25-40 см;
  • высота подступенка – 15-25 см.

В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.

Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.

Как рассчитать удобную лестницу

Приступая к строительству дома, многие представляют свою будущую лестницу, как кадр из фильма «Унесенные ветром»: широкая, пологая, напротив главного входа, с широкими перилами. В реальности может выясниться, что даже не самую удобную лестницу вписать в построенный дом очень трудно. В этой статье мы расскажем, как рассчитывают и строят удобные лестницы участники.

  • Параметры удобной лестницы.
  • Как рассчитать длину пролета и количество ступеней.
  • Сколько места оставлять в доме под лестницу.
  • Как рассчитать забежные ступени.

Главные параметры лестницы

Главные критерии лестницы в частном доме – удобство и безопасность. Чем шире и положе лестница, тем она удобнее и безопаснее, но проектировать ее приходится исходя из существующих условий, из того, сколько места для нее оставлено в доме.

Чтобы построить лестницу в частном доме, необходимо знать ее основные параметры:

  • высота подъема;
  • тип лестницы;
  • площадь в плане;
  • крутизна;
  • количество ступеней.

Нельзя просто взять и назначить эти параметры, они зависят друг от друга.

Для прямой лестницы высота подъема и крутизна определяют площадь в плане и, наоборот, площадь в плане и высота подъема определяют крутизну.

При проектировании лестницы в он-лайн калькуляторы задаются значения определяющих параметров и вычисляется крутизна, определяющая число ступеней.

Давно посчитано и доказано эмпирическим путем, что удобной и безопасной будет лестница с параметрами, которые мы собрали для вас в таблицу.

Параметры удобной и безопасной лестницы

ПараметрыОптимальные значения
Высота подступенка150 – 170 мм
Ширина проступи (ступеней)200-320 мм. В идеале – 300мм.
Углы подъема лестницы23-37°
Просвет1,9–2 м. Это значение во время подъема по лестнице должно сохраняться на протяжении всего марша.
Ширина лестничного маршаНе менее ширины выхода на лестничную клетку.
0,9–1 м для внутриквартиных маршей;
1,25–1,5 м в домах повышенной комфортности;
0,8 м в садовых домиках для простейших лестниц, сооруженных вдоль одной стены;
менее 0,8 м вспомогательные лестницы в подвал или на чердак.

Если не следовать рекомендуемым параметрам, лестница сильно потеряет не только в безопасности, но и в удобстве. Так, если уменьшить ширину проступи ниже предела, указанного в таблице, по ней будет трудно спускаться, а если сделать ее больше 300 мм, люди будут сбиваться с шага.

То же и с углом подъема: чем круче лестница, тем меньше места она занимает, и тем сложнее по ней спускаться.

Крутизна удобной лестницы не должна превышать 45 градусов, иначе спускаться по ней придется спиной вперед.

А «просвет» менее 1,9 м заставит любого человека среднего роста рефлекторно наклонять голову каждый раз, когда он выходит на лестницу.

Участник нашего портала с ником handur собирал из кусков фанеры «демонстрационный стенд» из двух ступенек, и проверял на нем, насколько удобны выбранные параметры.

Начал с ширины проступи в 35см и высоты ступени в 20 см. Походил вверх-вниз. Потом подрезал по сантиметру от высоты, собирал стенд и снова пробовал.

Оказалось, что высота ступенек в 15 мм – просто отлично, 16 – очень хорошо, 17 – вполне нормально. Ширина проступи – 35 см слишком просторно, 30 – вполне нормально. Затем сделал ширину проступи 25 см и 5 см сделал выносом – та же ширина в 30 см стала ощущаться менее комфортно: «если место позволяет, то лучше сделать чистые 30 см, без выносов».

Сколько места надо отвести под лестницу

Правильно будет запланировать место под лестницу на стадии проектирования дома. И, даже если дом будет строиться по готовому проекту, параметры лестницы надо перепроверить. Особенно, если место под лестницу предусмотрено в отдельном помещении – когда стены поставлены и ничего нельзя изменить, может оказаться, что для постройки по-настоящему удобной лестницы недостает каких-то 15-20 сантиметров!

Размещение лестницы в холле оставляет больше пространства для маневра, но оно может быть ограничено размером отверстия в перекрытии и расположением балок.

Балки перекрытия должны идти вдоль будущего проема.

Как рассчитать параметры удобной лестницы

Оптимальные параметры удобной лестницы можно рассчитать по нескольким формулам. С ними нас познакомит модератор с ником Вит1959

Формула Блонделя (формула среднего шага):

S= a+h*2
600 ≤ a + h*2 ≤ 640

Формула безопасности:
a + h=460мм

Формула удобства:
a – h=120мм

  • S в этих формулах – величина среднего шага
  • a-ширина проступи
  • h-высота подъема ступени.

Теперь, зная высоту от чистого пола первого этажа до чистого пола второго, можно рассчитать количество ступеней.

Допустим, высота между этажами у нас равна 3000мм. А диапазон удобных высот ступеней у нас находиться от 150мм до 200мм, в среднем – 175мм. Делим 3000 на 175, получаем 17,14ступеней.

Теперь, учитывая минимальную ширину проступи (250мм), определяем минимально удобную длину средней линии марша 250мм * 17,4ступеней = 4285мм (длина средней линии марша)

Проверяемся по нашей формуле среднего шага

Этим же размером можно пользоваться при определении длины лестничного проема.

Меньше, чем получилось в расчетах, я бы делать не рекомендовал.

Если стены уже стоят и проем сделан, план проверяют на соответствие «границам удобства».

Накладываем возможное место под лестницу на план, лестницы рисуем среднюю линию по ходу марша и делим ее на предполагаемое количество ступеней.

Теперь следует посмотреть, вписываются ли параметры ступеней в «границы удобства». Если нет, то придется искать другие варианты.

Как рассчитать забежные ступени

Если параметры ступеней не укладываются в общепринятые, и площадка уменьшит ширину проступи до величины менее 250 мм, а высоту ступеньки, наоборот, поднимет выше допустимых 200 мм, от площадки отказываются и делают забежные ступени.

Программы-калькуляторы применяют разворот при помощи забежных ступеней в количестве трех штук. В подавляющем большинстве случаев это не верно.

От количества забежных ступеней напрямую зависит форма ходовой полосы (по которой движется человек по лестнице)

Читать еще:  Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

С увеличением количества забежных ступеней ходовая полоса становится более плавной, подниматься и спускаться по такой лестнице станет удобнее; но и сделать такую лестницу будет сложнее.

Независимо от того, где – в начале, середине или в конце марша расположены забежные ступени, они должны соответствовать принципам построения лестниц:

  • линия хода не должна быть извилистой (поэтому в средней линии марша ширина проступи должна быть больше 250 мм и одинаковой во всей поворотной части;
  • в своей самой узкой части забежные ступени должны быть шире 10 см, а в самой широкой – не шире 50 см.
  • минимальный радиус кривизны лестницы в поворотной части не должен быть больше 30 см.

Подробнее о том, как должна быть устроена лестница в частном доме, расскажет наша статья. Узнайте больше о том, как проверить планируемую лестницу на соответствие критериям безопасности и удобства. Вся информация об об изготовлении лестниц собрана у нас в специальном разделе. Почитайте про особеннности изготовления бетонных лестниц. Посмотрите фотоотчёт о строительстве монолитной лестницы.

Эргономика лестница в жилом доме

Лестницы в доме важный элемент. Лестница должна быть не только прочна, безопасна, красива, но и удобна.

Лестница в каждом доме занимает важное место. Лестницы должны быть не только прочны, безопасны, красивы, но и удобны.

Как рассчитать удобство и безопасность лестницы?

Не обязательно прибегать к сложным расчетам с дорогими программами, если нам надо построить простую, но удобную лестницу для входа на крыльцо, на второй этаж дачного дома.

Правильный расчет лестницы можно сделать без специализированных знаний. Нам достаточно знать основы эргономики, на что и опираются расчетные формулы.

Самая удобная лестница, как показывают расчеты эргономики

та, которая соответствует ширине шага и размеру ступни.
Ширина ступени (ширина проступи) большое значение имеет при спуске с лестницы. Если ступени узкие и на них можно наступать только пяткой, то по такой лестнице безопасно подняться еще можно, а спускаться можно только спиной вперед.
При спуске мы ставим ступню на ступени не полностью, носок ступни немного свисает. Таким образом, ширина ступени должна быть под размер ноги взрослого человека – 25-30 см. Оптимально 28 см. при такой ступени будет удобно любому взрослому.

Высота между ступенями (высота подступенка) следующий важнейший элемент удобства и безопасности лестницы. Если ступени расположить слишком часто, то нам придется семенить, если редко, то надо будет высоко задирать ноги.
Т.е. высоту подступенка надо выбирать по ширине шага человека. Средний шаг 54-65 см в зависимости от наших физических данных. Оптимальный расчет высоты лестничных ступеней 17-19 см.

Уклон лестничного марша при расчете лестницы с такими данными получится удобный в пределах 30-40 градусов. Чем больше уклон лестницы, тем неудобнее ей пользоваться, чем положе, тем больше места она занимает.

Ширина лестничного марша может быть разной, но должна быть удобной для прохода по ней. Если лестница не в проходном месте, то достаточно ширины в 80 см, а там где возможно встречное движение людей по лестнице необходимо 120 см.

Практика строительства лестниц вывела несколько простых формул расчета лестниц.

Формула удобств лестницы: ширина проступи — высота подступенка = от 12 до 14 см
Формула безопасности лестницы: ширина проступи + высота подступенка = от 45 до 47 см.
Мы знаем, что минимальная ширина ступени (проступи) не должна быть меньше 25 см.
Например, 29+17= 46 и по второй формуле 29-17=12
Сделать такой расчет лестницы просто и лестница будет безопасной и удобной.

Количество ступеней надо делать нечетным, чтобы начав подъем по лестнице с правой ноги, правой ногой же и ступить на лестничную площадку — удобно.
Высота ограждений лестницы должна быть выше центра тяжести взрослого человека. Если взять средний рост, то оптимальная высота ограждений от 90 до 120 см.

Конечно, такой расчет лестницы удобно сделать на этапе проектирования дома, а в уже построенном доме лестницу надо с учетом конкретных особенностей помещения стараться подогнать под формулы удобства и безопасности.

Сколько места занимает лестница: разновидности конструкций и простой расчет

Широкий ассортимент всевозможных строительных материалов — причина, которая толкает людей на подвиг — на возведение жилья собственными руками. Поэтому загородная недвижимость, имеющая два или три этажа, давно перестала пугать тех, кто только обдумывает такой вариант. Несколько этажей здания позволяют получить максимальное количество полезной площади, но значительно сэкономить место на участке. Однако при проектировании такого жилья у будущих владельцев возникают сложности. Ответы на главные вопросы — сколько места занимает лестница, где ее установить — зависят от ее конфигурации, материалов и размеров, поэтому грамотный расчет этой необходимой конструкции является первостепенной задачей.

Элементы лестницы дома

Их сооружают из дерева, железобетона, металла, толстого стекла, однако, независимо от материала для лестницы, обычно в них должны быть такие конструктивные элементы:

  • проступи — горизонтальные поверхности, на которые человек наступает;
  • подступенки (подступни) — вертикальные поверхности между ступенями;
  • косоуры — несущие балки, в которых вырезаны треугольники для фиксации ступеней;
  • тетива — несущие балки без вырезов, между ними разными способами крепят ступени;
  • перила и балясины — стойки, предназначенные для их установки;
  • площадка — элемент, соединяющий лестничные марши.

В некоторых лестницах, изготовленных из стекла или металла, подступенки и балясины нередко отсутствуют. Выглядят такие конструкции оригинально, воздушно, однако передвигаться по ним не слишком удобно. И небезопасно.

Что учитывают при выборе лестницы?

Перед сооружением этого элемента здания надо тщательно все обдумать. Конструкция эта непростая, поэтому в первую очередь владельцам придется познакомиться с требованиями, которые к ней предъявляются. При ее строительстве обязательно учитывают стандарты, прописанные в СНиП и ГОСТ. В этом случае можно быть уверенными в том, что лестница будет надежной, безопасной, максимально удобной.

«Стандарты для стандартов»

Прежде чем приступать к дальнейшим действиям, необходимо познакомиться с нормами.

  1. Угол наклона лестницы (уклон) обязан находиться в строгих рамках — от 30 до 40°. Серьезное увеличение или уменьшение значения — почти гарантия дискомфорта.
  2. Количество ступеней находится в зависимости от размеров пролета, числа маршей. Для одномаршевой конструкции максимальное количество ступеней 18, для двухмаршевой — 16.
  3. Если в доме предполагается делать двухмаршевую лестницу, то площадка должна иметь точно такую же ширину, как и марши (максимальное их число — три), которые расположены между ней.
  4. Подступенок — вертикальная часть, соединяющая степени, находящаяся между соседними элементами. Его средняя высота — 170 мм, однако возможно ее уменьшение/уменьшение на 30 мм.
  5. Глубина ступени — расстояние от начала до ее конца (до подступенка) — 250-300 мм. Эту горизонтальную часть, на которую ступает нога человека, чаще называют проступью.
  6. Минимальная длина одного прямолинейного отрезка марша — 1500 мм, максимальная — 3000 мм.

Одинаковая высота/глубина ступеней обязательна. Исключением может стать только первый, нижний элемент. В противном случае при каждом подъеме жильцы будут постоянно ощущать дискомфорт. Самые худшие варианты в этом случае — потеря координации, падение. Поэтому надежность и безопасность конструкции — главные требования к ней.

Стандартная (минимальная — 700) ширина ступеней — 800 мм. Размеры лестничной площадки обязаны быть удобными: при встрече на ней должны легко разойтись два человека. Чтобы можно было свободно перемещать крупногабаритные вещи (мебель, большую бытовую технику), ширину лестничного пролета рекомендуют увеличить до 1200-1400 мм.

Выбираемые параметры зависят от того, кто будет проживать в здании. Если в семье есть маленькие дети и пожилые люди, то удобство для них — главное условие при выборе всех размеров. Чтобы сделать ступени удобными для каждого члена семьи, лучше выбирать соотношения, проверенные практикой: 150х300, 160х300 либо 170х290 мм. Первая цифра — высота ступеней (подступенка), вторая — их ширина (проступи). Лучше, если сумма обоих значений составляет 4500, либо 4600 мм. Комфортным диапазоном считают 4300-4700 мм.

Нормы для забежных лестниц

Эти элементы, имеющие различную ширину с краев, используются в винтовых, криволинейных лестницах, на поворотных участках комбинированных конструкций. Ступеньки названы так из-за того, что их монтируют с забегом на другие. Для них тоже есть допустимые значения, увеличивать или уменьшать которые не рекомендуют:

  • 100 мм — минимальная ширина изделий в узкой части;
  • 400 мм — максимальная ширина внешнего, самого широкого края;
  • 200 мм — минимальная ширина забежных ступеней в центральной части.

Высота таких ступеней в винтовых конструкциях, как правило, увеличена. Причина — больший угол подъема. Если их используют при сооружении поворотных участков маршевых лестниц, то в этом случае используют стандартную высоту ступеней.

Какие факторы важны при расчете?

Чтобы ответить на вопрос, сколько места занимает лестница, можно обойтись без помощи специалистов, нужна лишь внимательность и базовые знания математики, полученные еще в школе. Чтобы корректно рассчитать конструкцию, необходимо учитывать все особенности планировки, а также размер тех комнат, в которых предполагается лестницу строить. Эти факторы сильно повлияют на расположение сооружения, но возможность обеспечить комфортабельный лестничный проем на 2 этаже — еще одно важное условие. На первом этапе учитывают следующие моменты:

  • высоту комнаты, в которой будет располагаться конструкция;
  • общую площадь обоих помещений (на первом и втором этаже);
  • то, где располагаются несущие стены и межкомнатные перегородки;
  • расположение проемов: как дверных, так и оконных.

Такой анализ даст возможность определить размер площади, которую можно безболезненно отдать лестничной конструкции, размеры проема на втором этаже, выбрать оптимально подходящую модель. Если площадь мала, то лучше отдать предпочтение винтовой конструкции. Когда можно безболезненно выделить участок 1600х1600 мм, возможно сооружение маршевой конструкции.

Виды лестниц для частного дома

Прежде чем отвечать на вопрос, сколько места занимает лестница, надо познакомиться с теми вариантами, которые можно использовать при самостоятельном строительстве дома. Конструкции бывают прямыми (в том числе поворотными), винтовыми, криволинейными и комбинированными.

Прямые маршевые лестницы

Это традиционный вариант, простой для расчета и монтажа. Эта форма максимально удобна, если в качестве материала используют дерево. Однако у прямых сооружений есть большой минус — это значительная площадь, занимаемая ими. Для рационального использования пространства хозяевам приходится идти на различные хитрости. Например, встраивать под марш закрытые шкафчики разных размеров, либо размещать там мебель — столы, мини-стеллажи, кресла.

Если места в комнате недостаточно, то выбирают другой вариант — сооружение, состоящее из нескольких маршей, перпендикулярных либо противоположных (Г-образных или П-образных). В этом случае владельцы не уменьшат размеры ступенек, которые могут стать крайне неудобными, но сэкономят пространство. Установка у стены или в углу помещения — идеальный, практичный вариант для небольших частных домов. Хорошо, если место под лестничную клетку было отведено еще на стадии проектирования объекта.

Винтовые, спиральные конструкции

Главное достоинство таких сооружений — минимум отнимаемой площади. Винтовые лестницы выглядят необычно, очень эффектно, но на этом список их преимуществ заканчивается. Конструкции очень неудобны и небезопасны. Крупногабаритные предметы на второй этаж поднять будет невозможно, а для детей или пожилых людей они попросту опасны.

Винтовые лестницы обычно делают более узкими. Еще один существенный минус спиральной разновидности — сложность расчетов, потому что в этом случае крайне важна их абсолютная точность. Кроме того, непростые элементы такого сооружения будет довольно трудно изготовить самостоятельно.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
