Мебельные саморезы под шестигранник как сверлить?

Сверление отверстий под конфирматы

Основным крепежным элементом в сборке мебели является конфирмат. Ввинчивается он с предварительным сверлением отверстия. Именно сверление сборочных отверстий в ДСП под конфирматы мы и рассмотрим в данной статье.

Необходимый инструмент

Для сборки деталей ДСП нам понадобится:

  • Шуруповерт
  • Бита под конфирматы
  • Конфирматное сверло
  • Линейка или рулетка
  • Карандаш и шило
  • Конфирматы

Глубина и ширина отверстия

При сборке мебели обычно используют конфирмат размером 6,4*50. Т.к. диаметр резьбы 6,4 мм, а диаметр тела конфирмата 4,4 мм, то для качественного крепления деталей диаметр отверстия должен быть в пределах 4,5-5 мм и глубиной не менее 50 мм.

Если толщина отверстия будет больше указанной – конфирмат будет плохо держать детали, если меньше – он своей толщиной может разорвать ДСП.

Для сверления используют конфирматное сверло, диаметром 4,5 мм, которое оснащено дополнительной головкой для сверления увеличенного отверстия под шейку конфирмата, которая так же делает зенковку под его шляпку.

Конечно, можно использовать и обычное сверло диаметром 5 мм, но для качественного крепления в отверстии дополнительно нужно будет делать место под шейку конфирмата и его шляпку.

Разметка мест сверления

Чтобы идеально скрепить две детали, необходимо максимально точно разметить места их креплений.

На детали, которая будет накладываться на торец (та, на которой будет сквозное отверстие), нужно сделать два замера – по длине (обычно 5-10 см) и от края – ровно 8 мм (это если толщина плиты 16 мм).

На детали, которая ложится перпендикулярно, точку сверления отмечаем на торце. Здесь нужно выдержать такое же расстояние по длине (5-10 см от начала), а по ширине – строго по центру (8 мм от края).

Разметку делать нужно максимально точно, особенно по длине, т.к. при неправильной разметке ваши детали при стыковании могут иметь лишние зазоры или выступы.

Лучше сделать сквозное отверстие в первой детали, приложить ее ко второй — и сразу же сверлом наметить место сверления в торце второй детали. А далее, отдельно уже , спокойно досверлить отверстие.

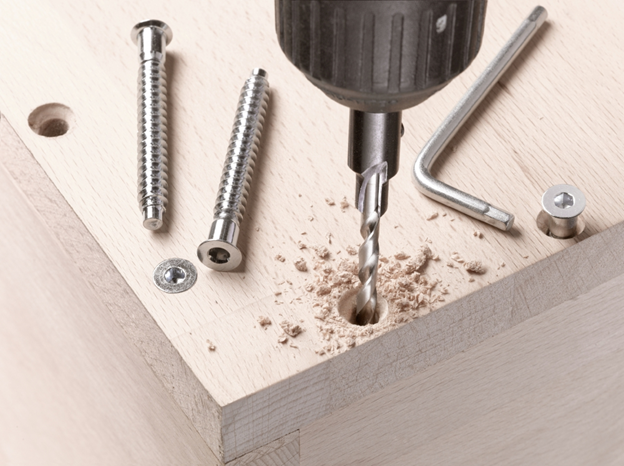

Сверление в пласт детали

Делаем отверстие на расстоянии в 8 мм от края.

Перед тем, как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП. Так вы предотвратите появления сколов на обратной стороне.

Когда сквозное отверстие будет сделано, для сверления отверстий под шейку и шляпку конфирмата деталь можно будет сверлить на весу.

Сверление в торце детали

Главное правило – при сверлении в торце сверло должно находится строго перпендикулярно по отношению к торцу детали. Если вы не удержите дрель ровно, сверло может уйти в сторону и выйти наружу, тем самым испортив деталь.

Сверление в двух деталях одновременно

Такой вариант считается самым точным и, к тому же, самым быстрым. Но для того, чтобы сделать отверстие в двух деталях одновременно, перед сверлением вам нужно будет их зафиксировать. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.

Приспособления для сверления отверстий

Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

Выглядит вот так, смотрите фото:

А это уже более профессиональная штука:

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

Сверление под шканты

Отверстие под шканты делается сверлом 8 мм. Также, чтобы не просверлить деталь насквозь, его желательно оснастить ограничителем глубины.

В торце сверлим тем же сверлом на глубину до 20 мм. Не забываем, что при любых работах дрель должна быть строго перпендикулярна плоскости детали.

Конечно, если вы впервые в жизни взяли дрель в руки, у вас получится не очень. Но данному занятию довольно быстро можно научиться.

Каким сверлом сверлить под конфирмат?

Каким сверлом сверлить под конфирмат?

Для сборки самой разной мебели в современном мире применяются специальные винты – конфирматы. Часто можно услышать от мастеров такие названия, как еврошуруп или евровинт. Чтобы установить такой метиз в плиту ДСП или МДФ необходимо сначала сделать технологическое отверстие строго определенного размера. Но, у малоопытных мастеров или новичков часто с этим возникают различные сложности. В статье мы расскажем каким образом добиться высверливания ровных и строгоразмерных отверстий под конфирматы без повреждения материала.

Обычно для того, чтобы установить еврошуруп и соединить элементы мебели, необходимо просверлить отверстия в одной из деталей – в самой плите по месту крепления, а другая деталь сверлится со стороны торца. В длину отверстие должно иметь так называемый ступенчатый перепад ширины отверстия – диаметра. Такая сложность исходит из технических особенностей конфирмата. Еврошуруп состоит из гладкой части и основой – «тела» винта, на которую нанесена резьба. Именно потому необходимо делать отверстие под шейку большего диаметра, нежели под «тело» с резьбой. Отдельно готовится место под потайную головку, которая имеет вид конуса, который обрезан сверху.

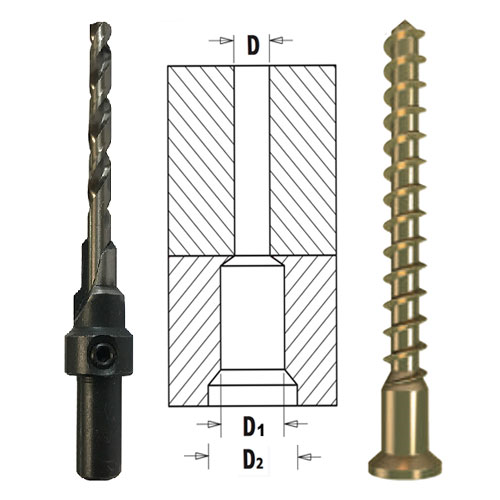

Для того, чтобы сделать правильно отверстие под конфирмат есть две техники, которые можно применять в равной степени.

Три разных сверла по размеру

Такой способ подходит, если у вас немного работы, потому что времени он отнимает довольно много и при потоковой сборке или больших объемах просто не подойдет.

Одно посадочное отверстие под евровинт делается за три подхода.

Первое: проводим сверление насквозь размером с длину конфирмата на оба элемента. Сверло подбирается такого диаметра, чтобы оно было равно ширине шурупу без учета его резьбы. Таким образом при соединении деталей конфирмат войдет в отверстие очень плотно, нарезав резьбу самостоятельно по ходу вкручивания.

Второе: отверстие нужно немного расширить под шейку евровинта, она должна входить в него плотно, но при этом так чтобы деталь не раскололась. Свело подбирается по диаметру равное гладкой части конфирмата и сверлится на равную ей длину.

Третье: проводим так называемое зенкование просверленного отверстия под головку конфирмата. Лучше всего применять для этой операции зенкер, но, если его нет под рукой, возьмите сверло немного большего диаметра, чем головка еврошурупа.

Самый простой способ сделать отверстие под конфирмат

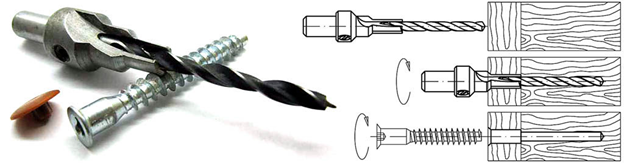

Проще всего делать отверстия под еврошуруп с помощью конфирматного сверла – фрезы. Оно уже имеет ступенчатую геометрию и необходимое отверстие им делается за один раз, без лишних телодвижений и потерь времени с риском повредить детали мебели. При его использовании готовится и место под потайную головку – ничего лишнего досверливать не придется. Оно одно заменит собой зенкер и плюс два разных сверла, что мы использовали в прошлом методе. Очень удобно еще и то, что конфирматное сверло сделано таким образом, что в мебель заходит четко, без увода в сторону. Так что, если вы собираете мебель часто или хотите это сделать своим заработком – не пожалейте денег и купить конфирматное сверло.

Какие отверстия сверлят под конфирмат по размеру

Размеры отверстий под евровинты не имеют строгих стандартов. Сами они изготавливаются по стандарту, применяемому в Европе: ЗE-120 и ЗЕ-122. Вообще размер может быть у метизов данного типа абсолютно разный.

Чаще всего при сборке мебели применяют конфирмат размером 6,4*50 миллиметров, для того, чтобы сделать отверстие под него нужно два сверла: под резьбовую часть метиза диаметром 4,5 миллиметра, а под гладкую – семимиллиметровое.

Если же у вас в наличии конфирматы с другими параметрами, то необходимо придерживаться при подборе сверла следующих правил: размер отверстия в диаметре должен быть равен диаметру конфирмата без резьбы. Пример: если евровинт имеет размер пять миллиметров, то сверло необходимо брать на 3,5 миллиметра, если семь миллиметров, то сверло подойдет на пять.

Если вы не используете конфирматное сверло, деталь должна быть обязательно жестко зафиксирована, для этого применяют как тиски, так и струбцины или любые другие подходящие для этого зажимы жесткой фиксации.

Статью подготовил мастер Роман для клиентов магазина Левша.рф

Самый главный крепеж – мебельный конфирмат

Здравствуйте друзья.

Сегодня мы с вами поговорим о самом используемом крепеже для изготовления корпусной мебели.

Крепежный элемент, известный под названием конфирмат, получил огромную популярность среди мебельщиков с 1990-х годов. Точное его название – одноэлементная стяжка.

Его называют также евровинтом, еврошурупом и в просторечьи кличут «евриком», а странное наименование конфирмат происходит от названия торговой марки Confirmat, используемого для выпуска этих изделий немецкой фирмой Häfele.

Особенности и преимущества


Конфирмат представляет собой винт с потайной головкой со шлицами двух типов – под шести- и четырехгранный инструмент.

Его стержень имеет тупой конец, оснащен массивной, широко выступающей резьбой, нижние витки которой конические с зазубринами, предназначены для нарезания резьбы в материале.

Под головкой винта стержень имеет гладкий, без резьбы участок.

Изготавливаются евровинты из высококачественной углеродистой стали, оснащаются никелевым, цинковым или латунным покрытием.

Используемая для производства евровинтов сталь пластична, поэтому они гнутся, но не ломаются при неправильно выполненном монтаже, что позволяет легко удалить их из материала.

Одноэлементная стяжка предназначена для соединения деталей из древесины и материалов, созданных на основе продуктов деревообработки, – панелей ДСП и МДФ.

Размерный ряд этого крепежа представлен в следующих соотношениях наружного диаметра резьбы и длины винта (мм): 5х40, 5х50, 6,3х40, 6,3х50, 7х40, 7х50, 7×60, 7х70.

К наиболее ходовым относятся конфирматы длиной 50 и 70 мм с диаметром резьбы 7 мм.

Евровинты с обычной шляпкой требуют дополнительного зенкования отверстия для размещения шляпки заподлицо, но они выпускаются также с небольшим зубом под шляпкой, который обеспечивает отверстие фаской нужного размера просто при монтаже.

Читать еще:  Жалюзи это инвентарь или мебель

Если конфирмат монтируется со стороны лицевой поверхности корпуса мебели, то для маскировки шляпок винтов сегодня предлагается богатый выбор декоративных заглушек и наклеек, которые можно подобрать в соответствии с декором материала мебели.

Нюансы крепежа

При всей универсальности данного крепежного элемента и простоте работы с ними требуется определенный навык, связанный, главным образом, со знанием особенностей того или иного материала, подлежащего монтажу.

Выполнить отверстия под конфирматы можно с помощью сверл диаметром 4,5-5 мм под стержень винта , а под шляпку отверстие делается специальной ступенчатой фрезой, закрепленной на сверле.

Последний вариант максимально удобен, так как позволяет подготовить отверстия за один проход.

Чтобы выполнить качественное отверстие, лучше использовать высокооборотистый инструмент. На малых оборотах сверло может потянуть древесину и забьется стружкой, которая не будет полностью извлечена из отверстия.

Фрезой выполняются идеальные отверстия, сверло при извлечении оставляет небольшие сколы по краю отверстий, что в данном случае не критично, так как их закроет шляпка винта.

Евровинты обеспечивают более надежные соединения в сравнении с другими видами крепежа благодаря широко выступающей резьбе, прочно врезающейся в материал.

Устанавливаются конфирматы при помощи шуруповерта или дрели с соответствующими битами или ручных ключей.

Новичкам лучше производить установку вручную, чтобы контролировать процесс, и в случае чрезмерного сопротивления винта при монтаже вовремя извлечь крепеж, не допуская механических повреждений материала.

Евровинт мебельный (конфирмат): оптимальный размер, как установить

  1. Конструктивные особенности
  2. Возможности и преимущества
  3. Правила установки
  4. Сверление и монтаж

Привет всем! Если вы хоть раз занимались сборкой купленной в магазине корпусной мебели, или интересовались ею, то наверняка знаете про такое крепление как евровинт мебельный. Он же конфирмат.

Конфирматом называют одно из самых популярных мебельных креплений в наше время, который широко применяют при сборке корпусного вида мебели. Эти крепежи получили широкое распространение еще в 90-х годах прошлого века, и с тем пор не теряют свою актуальность.

В быту часто встречаются такие названия как мебельный евровинт, еврошуруп, еврик и пр. Но в действительности правильно называть этот элемент не иначе как одноэлементная стяжка. Такое обозначение показалось народу слишком сложным и длинным. Потому появились всевозможные альтернативные обозначения.

Что же касается названия конфирмат, то оно произошло сугубо от имени торговой марки Confirmat. Она принадлежит компании Hafele из Германии и использовалась именно при производстве крепежей нового типа.

Конструктивные особенности

Чтобы еще лучше разобраться в том, что это такое и как выглядят конфирматы мебельные, можете взглянуть на фото и познакомиться с конструктивными особенностями.

Перед нами винт, у которого имеется потайная головка с отверстием (шлицами) под шестигранник и четырехгранник. С его помощью евровинт закручивают и раскручивают при сборке и разборке мебели. Такое сочетание шлицев позволяет одновременно использовать шестигранник и четырехгранник, когда выполняется стяжка мебельных элементов.

Стержень отличается тупым концом, а на рабочей поверхности используется широкая шаговая резьба. Нижние витки у имеющейся резьбы служат для того, чтобы нарезать резьбу в заранее заготовленных отверстиях. Из-за этого их форма коническая, а также присутствуют острые зазубрины.

Под самой головкой располагается гладкая и довольно широкая поверхность, лишенная резьбы. То есть конструктивно можно выделить головку, шляпку и резьбовую часть.

Все конфирматы имеют цинковое, никелевое или латунное защитное покрытие. Сами же евровинты изготавливают на основе высокоуглеродистого типа стали высокого качества. Это обеспечивает конструкции высокий уровень эластичности. В итоге евровинт гнется, но не ломается. Пластичность играет на пользу при извлечении винтов в ситуациях, когда монтаж был проведен неправильно.

Конфирматы широко применяются при соединении мебельных компонентов из дерева, ДСП, МДФ и пр.

Существует несколько типоразмеров этих элементов. А именно:

  • 5х40;
  • 5х50;
  • 6х50;
  • 6,3х40;
  • 6,3х50;
  • 7х40;
  • 7х50;
  • 7х70.

Но это далеко не все размеры, которые доступны в продаже. Цена во многом зависит именно от размерных характеристик.

При этом можно встретить изделия с размерностями 6.3х13, 4х13 и пр. Самыми популярными и распространенными размерами считаются еврошурупы с длиной 50-70 миллиметров и диаметром резьбы составляет 7 мм.

Возможности и преимущества

Фактически конфирматы являются те ми же шурупами, но обладают более массивным рабочим телом. Резьба имеет широкий нарезной шаг, головка более длинная, в шляпке скрывается потайная специальная конструкция.

Конфирматы могут использовать разные шлицы, что позволяет применять различные инструменты. В одной ситуации потребуется бита под конфирмат, в другой обычная фигурная отвертка, в третьей шестигранник или четырехгранник. Если сравнивать с другими метизами, то здесь мы имеем круглое сечение и прямой срез.

Самым практичным вариантом считается применение конфирматов, адаптированных под шестигранники. Они наиболее надежные и удобные в применении. Когда детали соединены между собой, можно использовать шестигранную биту, шуруповерт или спецключ для дополнительной затяжки.

В сравнении с теми же крепежами под отвертку, они не могут обеспечить аналогичный уровень прочности. Потому соединенная конфирматами мебель оказывается более устойчивой, не расшатывается со временем.

Все конфирматы могут быть использованы:

  • для массива;
  • ДСП;
  • для древесины;
  • фанеры.

С помощью евровинта можно заменить традиционные уголки. Это обусловлено свойством конфирмата выдерживать изгибающие нагрузки. Потому конфирматы получили широкое распространение не только как крепежная фурнитура, как и как каркасообразующие элементы.

Для маскировки крепежей применяют заглушки из пластика или специальные наклейки. Они изготавливаются под цвет самой мебели или в схожем оттенке. Это обеспечивает создание законченного вида для мебельных изделий, поскольку конфирматы оказываются незаметными на общем фоне.

Правила установки

У многих, кто впервые сталкивается с конфирматами, возникает закономерный вопрос касательно того, какие отверстия сверлить под используемый евровинт и как вообще выполняется эта процедура.

Проблем с тем, как сверлить отверстия, если вы ранее уже работали с дрелью и представляете себе принцип ее работы, возникать не должно.

Перед установкой конфирмата в мебельном корпусе требуется сделать соответствующую разметку. Для ее нанесения потребуется кондуктор или же шаблон. С их помощью можно существенно ускорить выполнение работы, а также добиться высокого уровня точности. Если выполняется простая разметка, кондуктор (шаблон) вам не понадобится.

Для грамотного монтажа конфирмата рекомендуется заранее узнать про материал самой мебели, а также про конструктивные особенности евровинта. В общей сложности нужно 3 отверстия:

  • под резьбовую шурупную часть;
  • для гладкой части евроголовки;
  • под шляпку.

Для каждого отверстия используется сверло соответствующего диаметра. Именно временные затраты на создание нескольких отверстий заставляют тратить куда больше времени на сборку мебели.

Но решение есть. Оно представлено в виде специального сверла, которое предназначено именно для конфирматов. Найти его в Леруа Мерлен или в любом другом магазине мебельной фурнитуры не составит никакого труда. Особенность специального сверла в том, что оно позволяет за один заход подготовить сразу 3 разных отверстия одновременно. Это обусловлено конструкцией самого сверла.

Сверление и монтаж

Поэтапно рассмотрим процедуру высверливания отверстия с последующей установкой в него конфирмата.

Чтобы собрать мебель с использованием евровинтов, необходимо подготовить специальные отверстия. Процесс предусматривает выполнение следующих действий:

  • Сначала высверливается отверстие под стяжку (конфирмат). Тут применяются зачастую сверла с диаметром от 4 до 7 миллиметров;
  • За счет ступенчатой фрезы или просто спецсверла для конфирмата удается заметно облегчить процедуру;
  • Фреза фиксируется на сверле. Это дает возможность правильно сформировать отверстие одновременно в двух компонентах;
  • Для резьбовой части конфирмата диаметр должен составлять 5 миллиметров, а диаметр отверстия для самой головки уже 7 миллиметров;
  • На первом мебельном элементе выполняется отверстие именно сквозного типа, поскольку там будет располагаться гладкая часть спецголовки и сама шляпка;
  • Во второй части делают глухое отверстие, где формируется внутренняя же резьба за счет высверливания нарезной части евровинта в торцевой части;
  • Чтобы обеспечить максимально точное соединение, мебельные элементы можно зафиксировать, используя станки, мебельные тиски и прочие приспособления. Это предотвращают возможные сдвиги.

При сверлении старайтесь использовать дрель или шуруповёрт, способные вращаться на максимально высоких регулируемых оборотах. Это обеспечит создание максимально точных, ровных и качественных отверстий.

Сборку современной корпусной мебели сложно себе представить без использования конфирматов. Это наиболее современный вид метиза, позволяющий существенно ускорить и упростить процесс мебельной сборки.

Применение конфирматов позволяет отказаться от уголков, саморезов и других креплений, которые имеют не самый привлекательный внешний вид, а также уступают евровинту в плане надежности.

Конфирмат является не просто прихотью или модой. Это действительно универсальное и эффективное решение в мебельном производстве. И нам во многом повезло, что сейчас у нас есть возможность собирать мебель именно с помощью таких крепежей.

А что вы думаете насчет конфирматов и приходилось ли вам с ними работать? Кто собирал уже готовую мебель и применял такие крепления? И кому пришлось самому делать отверстия под конфирмат? Делитесь опытом и своим мнением.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

Конфирмат или еврошуруп: особенности современного метиза

В строительстве существует множество крепежных предметов, например, шурупы, гвозди, саморезы. Порой по их названию трудно понять, о чем идет речь. К примеру, возьмем такой крепежный элемент, как конфирмат.

Слово необычное, а значение простое. Это мебельный шуруп. Свое название он получил от немецкой фирмы. В нашей стране этот крепеж стал популярным с 1990 года. У конфирмата есть свои особенности, разновидности, о которых поговорим ниже.

Особенности выбора и использования конфирматов

Понятие и важные характеристики

Конфирмат (евровинт, еврошуруп, шуруп-конфирмат, шурупная мебельная стяжка) – это винт-стяжка, с помощью которого можно соединить несколько древесных деталей. Его чаще всего применяют для сборки мебели, столярных и строительных изделий.

  • На вид конфирмат — это металлический стержень, верх которого оформлен головкой, а низ – тупым концом.
  • Резьба у конфирмата массивная, она широко выступает над основным стержнем. В самом низу нарезаны конические витки с зазубринами.
  • Так же у конфирмата большая резьбовая и стержневая поверхность. В результате такой особенности нагрузка на скручиваемый материал минимальна. Собранное соединение приобретает хорошую устойчивость к воздействию.
  • Диаметр гладкой и стержневой поверхности совпадает. Благодаря этому еврошуруп плотно соприкасается со скрепляемым материалом.
  • Изготавливают такие винты из качественной углеродистой стали. Все еврошурупы имеют антикоррозионное покрытие. Покрывают метизы специальным составом: латунным, никелевым или цинковым.
  • Конфирмат является метизом европейского класса. Его изготавливают и обрабатывают в заводских условия.
Читать еще:  Что такое ЛДСП и формальдегиды? Как обезопасить себя и свою семью

О том, что лучше выбрать, конфирмат или саморез, расскажет это видео:

Достоинства и недостатки

Конфирмат имеет свои достоинства и недостатки. Рассмотрим сначала положительные моменты:

  • Еврошуруп просто монтировать.
  • Существует возможность соединения деталей друг за другом.
  • Для его крепления не потребуется специального оборудования.
  • Конфирмат плотно стягивает детали.
  • Соединенные этим шурупом предметы имеют надежную и устойчивую сцепку.
  • Скрепленные этим еврошурупом материалы смогут выдержать многочисленные и долгие нагрузки. Однако если речь пойдет о креплении полки под книги, то для нее лучше использовать соединение конфирмат и шкант.

К отрицательным моментам можно отнести следующее:

  • Крепление с помощью конфирмата не является скрытым. Конфирмат приходится маскировать с помощью пластиковой заглушки в цвет ДСП.
  • Собранные таким образом элементы нельзя разбирать. Многократной сборки конструкция не выдержит.

Разновидности

Винт-конфирмат может быть:

  1. С шестигранной головкой (шлицом).
  2. С четырехгранной головкой (шлицом).

По виду головки конфирмат различают:

  1. С потайной головкой.
  2. С полукруглой головкой.

Про размеры и вес конфирматов читайте ниже.

Параметры изделий

Размеры

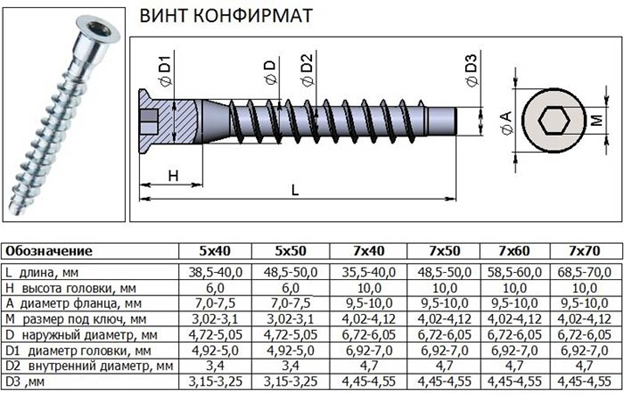

Конфирмат имеет следующий размерный ряд (первая цифра – это диаметр резьбы в миллиметрах, а вторая — это длина в миллиметрах):

  • 5х40;
  • 5х50;
  • 6,3х40;
  • 6,3х50;
  • 7х40;
  • 7х50;
  • 7х60;
  • 7х70.

Ниже приведет вес 1000 штук метизов:

  1. Винт-конфирмат 5х40 мм – 4,4 кг.
  2. Винт-конфирмат 5х50 мм – 5,49 кг
  3. Винт-конфирмат 6,3х40 мм – 7,0 кг.
  4. Винт-конфирмат 6,3х50 мм – 8,3 кг.
  5. Винт-конфирмат 7х40 мм – 7,2 кг.
  6. Винт-конфирмат 7х50 мм – 9,0 кг.
  7. Винт-конфирмат 7х60 мм – 14,0 кг.
  8. Винт-конфирмат 7х70 мм – 21,0 кг.

Конфирматы изготавливают по европейским стандартам 3E120 и 3E122.

О процессе монтажа конфирматов расскажет этот видеоролик:

Монтаж

Расчет материалов

Общее количество еврошурупов зависит от площади крепления. Посчитать их можно самому. Главное учитывать следующую информацию о креплении метизов.

Во время сверления отверстий нужно строго выдержать краевое и межосевое расстояние.

  • Минимальное расстояние от края равно двукратной глубине скрепляемого элемента. Очень близко к краю крепежный элемент устанавливать нельзя.
  • Максимальное расстояние между осями равняется четырехкратной глубине закрепляемого материала. Дальше чем это значение еврошурупы вворачивать не стоит.

Часто у покупателей возникает сложность, они не могут определиться с количеством штук. Так как производитель продает конфирматы по весу.

  • В этом случае помогут специальные калькуляторы, представленные в сети Интернет. Если ввести в программу тип метизов, стандарт, диаметр, длину и вес, то она посчитает, сколько в указанном количестве килограмм метизов.
  • Существует другой калькулятор, в котором необходимо просто указать размер винтов и массу, а он сам выдаст количество штук. Там же предусмотрен обратный расчет (из штук в килограммы).

О том, какое сверло под конфирмат подходит и как их монтировать, расскажем ниже.

Кондуктор для сверления отверстий под конфирмат

Технология

Для соединения деталей конфирматом требуется небольшой навык. Нужно быть знакомым с особенностями еврошурупа и качеством скрепляемого материала. Используют конфирмат в основном для ДВП, ДСП, фанеры, ЛДСП и дерева.

Соединение образовывается так: гладкая часть и головка находятся в сквозном отверстии, а резьбовая часть в глухом. При этом первое отверстие представляет собой сквозное отверстие, которое располагается на лицевой части первой детали. А второе отверстие находится во второй детали и оно глухое.

Процесс монтажа выглядит просто. Под конфирмат нужно подготовить 2 специальных отверстия: первое — под резьбовую часть, второе — под гладкую нерезьбовую часть. Если взять для примера самый распространенный размер конфирмата 7 мм, то в этом случае для резьбовой части понадобится сверло в 5 мм, а для нерезьбовой в 7 мм.

  • Есть еще один положительный момент в монтаже конфирмата. Существуют специальное сверло для конфирмата, которое имеет ступенчатую резьбу. С его помощью можно одноэтапно подготовить отверстие под еврошуруп.
  • Чтобы еще надежнее соединить детали в крепление добавляют шкант.

Итак, для крепления деталей конфирмантом понадобятся следующие инструменты:

  1. Шестигранник.
  2. Два сверла разного диаметра (5 и 7 мм) или конфирмальное сверло.

Цена работ и материалов

Стоимость одного еврошурупа может отличаться. Но в среднем винт-конфирмант можно приобрести по цене 1,30 рублей за одну штуку.

Данное видео расскажет о том, как сверлить под конфирмат:

Сверло под конфирмат: виды, критерии выбора, особенности конструкции, технологии использования

Для сборки мебели необходимы не только навыки, опыт мастера, но и качественные крепежные элементы. Одним из самых популярных способов фиксации деталей является технология с использованием евровинта. Элемент позволяет надежно закрепиться в материале одной операцией.

Нужно только сделать геометрически правильное отверстие. Для этого необходимо специальное сверло под конфирмат (евровинт). Размеры его строго определены. Изделие унифицировано под единый стандарт, поэтому легко заменяется на аналогичное от другого производителя.

Виды конфирматов и отверстий под них

Внешне евровинт напоминает шуруп, от которого он принципиально отличается диаметром и формой нарезанного зуба. Это особенность конструкции позволяет увеличить площадь соприкосновения с телом закрепляемой детали в несколько раз. В результате надежность соединения существенно увеличивается.

Один конфирмат заменяет 3-4 шурупа аналогичной длины. Для мебели из ЛДСП показатели еще более впечатляющие. Середина листа является самой рыхлой частью материала. Тонкий шуруп не способен надежно зафиксироваться. Евровинт за счет большего диаметра захватывает более твердые слои ЛДСП и не случайно, что производители однозначно отдают предпочтение именно ему.

Производители предлагают линейку изделий с разными размерами для различных типов соединений. Не все модели можно найти в магазине. Некоторые используются только для специальных целей. Их можно заказать или приобрести в специализированных торговых точках.

Модель5х405х507х407х507х607х70
Длина общая, мм38,5-40,048,5-50,035,5-40,048,5-50,058,5-60,068,5-70,0
Диаметр шляпки, мм7- 7,57- 7,59,5-109,5-109,5-109,5-10
Длина головки, мм6610101010
Диаметр наружной резьбы, мм4,7-54,7-56,3-76,3-76,3-76,3-7
Диаметр в нижней точке резьбы, мм3,43,44,74,74,74,7

Способ закручивания конфирмата зависит от формы головки. Она может быть шестигранной или крестообразной. Для евровинтов малого диаметра (5 мм) применяется ключ 3 мм, а для больших изделий (7 мм) 4 мм.

В соответствии с таблицей определяются размеры сверла. В зависимости от материла отверстие под резьбу делается либо 3, 5 мм либо 4, 5-5 мм. Для головки конфирмата необходим диаметр 5 мм и 7 мм соответственно, в зависимости от марки.

Конструктивные особенности свёрл под конфирматы

Евровинты ставят как на изделия из твердых пород древесины, так и на мебель из ЛДСП и ЛМДФ. В этих случаях нагрузка на инструмент высокая. При выборе некачественных изделий происходит заметный износ режущей кромки. Нужно убедиться при покупке, что сверло под конфирмат имеет твердость 61−64 по Роквеллу. На упаковке уважающий себя производитель это значение указывает.

Если же сверло попало в руки мастера без информации об изделии, то нужно посмотреть на корпус изделия. Отечественные изготовители пишут марку стали. Лучшими считаются сверла из сплавов Р9М5 и Р18. Среди импортной продукции отличные эксплуатационные качества у из изделий из HSS 4341. Аббревиатура расшифровывается как High-Speed Steels, то есть также как и Р9М5 и Р18 это быстрорежущая сталь.

Наиболее удобно использовать готовое изделие, где точно подобран диаметр сверла под конфирмат и имеется дополнительная режущая кромка для головки, где нет резьба отсутствует, и создания фаски для шляпки. Конструкция повышает производительность работы в несколько раз.

Одним проходом выполняются три операции. Можно воспользоваться набором сверел нужного диметра. Однако для лучшей производительности из нужно доработать. Заводское приспособление имеет более острый угол заточки режущих граней. Это облегчает заход, делает его более точным.

Как подбирать сверло?

Прежде чем приступить к работе по сборке мебели нужно подготовить все инструменты. Выбрать, каким сверлом сверлить под конфирмат, поможет информация о самом евровинте. Если есть готовое приспособление нужной марки, то проблем не будет.

Однако часто в практике домашних мастеров случается ситуация, когда работать приходится тем, что есть в наличие. Настоятельно не рекомендуется использовать сверла меньшего диаметра — для конфирматов 5х40, 5х50 это размер 3, 4 мм, а для изделий 7х40, 7х50, 7х60, 7х70 — 4, 5 мм.

В недостаточное по размерам отверстие в твердых породах дерева крепежный элемент не закручивается, заклинивает. Если же в работе детали мебели из ЛДСП или ЛМДФ, то они в лучшем случае вспучатся, а в худшем треснут.

Измеряется головка конфирмата, та часть, которая находится внутри изделия, но не имеет резьбы. Она может несколько отличаться у разных производителей. Диаметр составляет от 6, 3 мм до 7 мм. Какое сверло под конфирмат выбрать в этих случаях? Заводское устройство рассчитано под диаметр 7 мм.

Оно универсально, поскольку размер головки не играет никакой роли в обеспечении надежности соединения. Эта часть евровинта расположена в верхней, прижимной детали. Нагрузка ложится на шляпку конфирмата, которая центрует крепеж и стягивает элементы конструкции.

Небольшой люфт иногда даже удобен. При небольших ошибках соединение можно ослабить, скорректировать положение детали и снова затянуть винт. Даже отверстие на миллиметр больше 8 мм, не ухудшит надежность крепежа.

Производители устройств

Правильное название крепежной детали — одноэлементная стяжка. Пользуются этим термином для заполнения данных при заказе, для составлении отчетной документации на профильных предприятиях. В обиходе более привычно слышать другие названия, например, «евровинт», «еврошуруп».

Слово конфирмат появилось благодаря торговому названию компании Hafele из Германии Confirmat. Появилась эта категория крепежных элементов еще в 70-е годы прошлого века, но настоящую популярность они обрели в 90-х годах. С тех пор изделия выпускаются многими отечественными и зарубежными производителями, в том числе и успешно работающей до наших дней компанией Hafele.

Спрос на изделия в большом объеме покрывают российские предприятия. Это ЗАО Ижевский завод мебельной фурнитуры ФМС, АО «Металлист» и многие другие. Широко представлены на рынке изделия китайских производителей, качество которых не всегда на должном уровне. Но одному из старейших предприятий поднебесной Haining Yicheng Hardware Co., Ltd. доверять можно.

Правила сверления

Надежное и точное крепление мебельных деталей зависит от выполнения пошаговой инструкции. Порядок и правила сверления заключаются в следующем:

  • Проверить, соответствует ли сверло под конфирмат имеющимся евровинтам.
  • Сделать точную разметку на деталях с учетом припусков.
  • Зафиксировать одну либо обе обрабатываемые детали в нужном положении.
  • Сверлить отверстие, контролируя положение инструмента.

Хорошим помощником в работе станет приспособление для сверления. Подобные универсальные изделия есть в продаже, но можно и сделать их самостоятельно. Конструкции разнообразны, от простых шаблонов до устройств с направляющими втулками для точной ориентации сверла по направлению.

Очень удобно использовать универсальные устройства для присадки мебельных деталей. Используют их для выполнения предварительных отверстий меньшего диаметра.

Они имеют некоторую толщину и стандартное сверло под конфирмат, размеры которого не рассчитаны на эту операцию, не подойдет. Им делают чистовую обработку. Все равно в итоге получается выигрыш по времени, а главное по точности отверстий.

Сверлим отверстия под конфирмат

  1. Основные размеры
  2. Чем сверлить?
  3. Разметка
  4. Технология сверления
  5. Рекомендации

Основным крепежным изделием при сборке предметов мебели является конфирмат (евровинт, еврошуруп, евростяжка или просто еврик). От прочих вариантов стяжки отличается несложностью монтажа и минимальным набором инструментов, которые потребуются в работе. Вкручивается он с заблаговременным засверливанием отверстия.

Основные размеры

На евровинты ГОСТа не существует – их изготавливают, следуя таким европейским стандартам, как 3E122 и 3E120. Они имеют весьма обширный перечень размеров: 5х40, 5х50, 6,2×50, 6,4×50, 7×40, 7×48, 7х50, 7×60, 7×70 мм.

Часто встречающийся из всех названных – 6,4×50 мм. Отверстие под его часть с резьбой создается сверлом 4,5 мм, а под ровную – 7 мм.

При работе с остальными конфирматами соблюдают следующий принцип: соразмерность диаметра отверстия под участок с выступами и диаметра стержня, при этом высота резьбы не учитывается. Другими словами:

  • евровинт 5 мм – сверло 3,5 мм;
  • евровинт 7 мм – сверло 5,0 мм.

Ассортиментный выбор еврошурупов не ограничивается представленным списком. Бывают даже такие необычные размеры, как 4×13, 6,3×13 мм.

Применение конфирматов без учета их характеристик непременно приведет к неприятностям. Без особых усилий можно испортить крупную деталь, неверно подобрав крепежный элемент. Выбор диаметра резьбы имеет особо важное значение. Толстые компоненты крепежа рвут мягкие материалы, такое нередко случается при работе с ДСП. Длина обязана гарантировать прочность крепления торца.

Чем сверлить?

Зачастую домашним умельцам приходилось сталкиваться с ситуацией, когда использовать приходится то, что имеется в наличии.

Применение 3 сверл, отличающихся по диаметру

Этот метод сгодится для небольших по объему работ, поскольку предполагает большие временные затраты. Отверстие подготавливается в 3 этапа.

  1. Сверловка на всю длину конфирмата сквозь 2 детали. Диаметр режущего инструмента должен соответствовать аналогичному параметру тела евровинта, но без учета резьбы (об этом мы уже говорили). Это делается с целью, чтобы винтовая поверхность резьбы создавала в материале ответную резьбу.
  2. Рассверливание уже имеющегося отверстия под ровную часть крепежной детали, что должна сидеть плотно, но не чересчур, чтобы не разорвать материал. Расширение осуществляется сверлом, одинаковым по толщине с шейкой, при этом глубина должна соответствовать ее длине.
  3. Обработка отверстия для утапливания шляпки в материал. Это осуществляется посредством режущего инструмента большего диаметра. Специалисты советуют делать это зенкером, чтобы не было сколов.

Специализированное сверло под евростяжку – 3 в 1

Работать со специализированным сверлом под евростяжку значительно легче, так как оно обладает особой ступенчатой конструкцией, и вся процедура проделывается за один проход.

Еще одним плюс его применения – оно параллельно делает фаску под потайную шляпку крепежного элемента. Фактически оно объединяет в себе 2 различных по диаметру сверла и зенкер.

К тому же конфирматное сверло имеет заход с заостренным концом, обеспечивающим точное вхождение режущего инструментария, и не допускает его ухода от центра в начале высверливания.

Разметка

Прочность и качество сборки, выполняемой посредством конфирматов, в значительной мере находятся в зависимости от правильно выполненной разметки будущих отверстий под винты. Как правило, наносят 2 вида разметки на детали, что будут ложиться на торцевую поверхность другой детали мебельной конструкции:

  • глубина сверления (5–10 см);
  • центр будущего отверстия, когда толщина стыкуемого элемента равняется 16 мм, должен располагаться на расстоянии 8 мм от кромки древесно-стружечной плиты.

На стыкуемой детали точки сверления необходимо разметить на его торцевой части, располагая их точно в центре мебельной плиты.

Чтобы осуществить разметку участков сверления по максимуму точно, можно прибегнуть к довольно простому способу: в накладываемом элементе после проведенной разметки проделывают (на всю толщину детали) отверстие, сквозь которое, приставив первый элемент ко второму элементу, крутящимся сверлом обозначают местоположение 2 отверстия под евростяжку.

Технология сверления

Засверливать отверстия под рассматриваемые крепежные винты следует в точном соответствии с правилами и строго по инструкции.

  1. Подготовить детали из древесины, очистить их поверхность от грязи и стружки.
  2. Выполнить предварительную разметку участка сверления.
  3. Одно из наиболее принципиальных условий – отверстия требуется сверлить строго под углом девяносто градусов. Особенно это важно для отверстий, что создаются в поперечных гранях ДСП. Сейчас часто применяются панели из ламинированного ДСП 16 мм толщиной. В этом случае при каком-либо отклонении от вертикали есть возможность попросту поцарапать или вовсе сломать заготовку. Чтобы не допустить подобного, на практике используют шаблон, посредством которого режущий инструмент будет стабильно входить в изделие под названным углом.
  4. Проверить, подходит ли подобранное сверло под применяемый типоразмер евростяжки.
  5. Выполнить высверливание под евровинт.

В пласт детали

Выполните разметку (0,8 см от кромки и 5–11 см вдоль изделия), после этого в отмеченной точке посредством шила проделайте выемку, это нужно, чтобы режущий инструментарий не «гулял» в первые секунды высверливания.

Перед засверливанием надо сделать подкладку под деталь из обрезка ненужного ЛДСП. Это даст возможность не допустить возникновения сколов на выходе проделываемого отверстия.

В процессе высверливания смотрите за тем, чтобы сверло находилось точно вертикально к плоскости изделия.

Когда изделие будет просверлено насквозь, замените подложенный кусок древесно-стружечной плиты и подставьте вместо него что-нибудь повыше, чтобы заготовка оказалась на весу, и продолжайте работу.

В торце

Как и во всех вышеописанных случаях, главный принцип здесь – сверло необходимо располагать строго под прямым углом относительно заготовки. Значительно сложнее все, если требуется просверлить торец заготовки. Выполнять работу необходимо очень осторожно, иначе сверло может «ускользнуть» в сторону и тем самым подпортить изделие.

При работе с торцом элемента из ДСП нужно извлекать режущий инструмент, чтобы оно не засорялось стружкой.

В двух одновременно

Этот способ является особенно точным, при этом он и наиболее быстрый. Однако чтобы просверлить отверстие в нескольких элементах одновременно, перед работой их требуется надежно закрепить, для чего можно использовать специализированные струбцины, зажимы и иные устройства.

Рекомендации

Есть ряд важных правил и рекомендаций, которые необходимо принять во внимание.

  1. Для предупреждения ухода сверла вбок с самых первых минут процесса сверления требуется сделать выемку в середине планируемого отверстия. Выполняется это посредством шила, правда, сгодятся и иные острозаточенные предметы: самонарезающий шуруп, гвоздь и тому подобное.
  2. Уменьшить обороты. Сверление древесины должно осуществляться на малых оборотах электродрели.
  3. Уменьшить или свести на минимум образование сколов на нижней поверхности изделия при сверлении насквозь можно, выполняя работу одним из следующих методов:
  • создаем отверстие сквозного типа и маленького диаметра, затем по нему просверливаем до центра с обеих сторон режущим инструментом необходимого диаметра;
  • к стороне, где должно выйти сверло, струбцинами вплотную прижимаем ровную подложку из древесины либо древесно-волокнистой плиты, просверливаем отверстие, убираем подложку.

4. Вертикальность сверла обеспечивается использованием направляющей для электродрели, для заготовок, имеющих цилиндрическую форму, можно применить специальный кондуктор, что осуществляет и центровку сверла, и вертикальность сверления.

Если просверленное отверстие вышло чересчур большим по диаметру, у вас имеется возможность восстановить его следующим способом: рассверлите отверстие до большего диаметра, затем вставьте в него деревянный чопик (деревянный дюбель) подходящего диаметра и посадите его на клеевой состав. Дайте клеевому составу застыть и выровняйте верхний край чопика вровень с плоскостью посредством долота, после чего высверливайте отверстие заново в этом же месте.

Как сделать отверстие под конфирмат, смотрите далее.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
