Как соединить два провода без пайки

Как надежно соединить любые провода без пайки

От надежности соединения проводов зависит не только безотказность работы электроприборов, но и безопасность.

Плохое соединение может приводить к нагреву и возгоранию. Зачастую места соединения проводов не видны и поэтому, для того, что бы устранить обрыв приходится разбирать пол, крышу или даже ломать стены.

На сегодняшний день наиболее эффективным способом соединения проводов является пайка. Но бывают случаи, когда нельзя воспользоваться этим проверенным способом — нет паяльника или припоя под рукой, нет электричества или просто человек не умеет паять.

Есть несколько проверенных способов соединения любых проводов без пайки, которые обеспечат надежность и самое главное безопасность.

Надежные способы соединения проводов без пайки

На сегодняшний день проверенными временем способами соединения проводов без пайки стали:

  • Скрутка — самый популярный способ. Для скрутки не требуется ничего, только пассатижи! Технология проста и понятна — оголенные провода скручиваются пассатижами и обеспечивается надежный контакт. Есть проверенные способы скручивания двух, трех и более проводов. Но у этого метода есть и недостатки, скрутку нельзя применять если соединяются провода из разного металла — меди и алюминия.

Как бы сильно не скручивались провода, со временем контакт ухудшится, возникнет местный нагрев, который приведет к возгоранию.

  • Болтовое соединение — просто и надежно! Концы проводов изгибаются в форме колец под диаметр болта и соединяются. С обеих сторон ставятся шайбы. В идеале болт, гайка и шайба должны быть из цветного металла (медь, латунь или бронза), но если это будет сталь — ничего страшного! При помощи болта можно соединять провода из разных металлов.
  • Клеммные колодки — отличная вещь, их можно купить в любом магазине электротоваров. Зачищенные провода вставляются в гнездо клеммы и зажимаются винтом. Клеммные колодки выпускаются на один, два, три и более провода. Использовать изделие можно повторно и не раз.

  • Пружинное соединение — самый быстрый метод! Монтажник, набивший руку, тратит на соединение двух зачищенных проводов всего лишь пару секунд. Упругая пружина намертво зажимает два проводника, обеспечивая надежный контакт. Продается изделие в магазине электротоваров под разные сечения и стоит не дорого.
  • Опрессовка гильзами — надежный способ, но для его применения нужно иметь пресс. Суть метода заключается в следующем: в алюминиевую или медную гильзу вставляются два провода и она опрессовывается с помощью ручного или гидравлического пресса. Метод по своей надежности не уступает пайке и даже сварке. Перед тем как вставлять жилу в гильзу, особенно при больших сечениях ох необходимо смазать специальной пастой.

Выбирать тип соединения следует исходя из предполагаемых размеров соединения. Например, громоздкие болтовые и клеммные коробки не подойдут для электропроводки.

В каких случаях оправдано применение таких соединений

Если электроустановка будет работать в обычных условия, где нет опасных факторов (взрывоопасной среды, повышенной влажности, высоких температур) то можно смело отказываться от пайки и воспользоваться вышеперечисленными способами соединения.

Эти способы не только упрощают, а существенно ускоряют процесс ремонта или монтажа техники.

Наши люди очень изобретательны и могут усовершенствовать такие вещи, что порой удивляешься, на что способна смекалка русского человека!

Если у читателя есть свои собственные секреты или автор допустил в чем-то неточности, просьба поделиться секретами или прокомментировать эту статью.

Понравилась статья? Подписывайтесь на нас в Яндекс Дзене. Подписавшись, вы будете в курсе всех самых интересных новостей. Перейти и подписаться.

Виды соединения электрических проводов в распаечной коробке

В такой сфере, как электричество, все работы должны выполняться строго, точно и без единой ошибки. Некоторые желают разобраться в подобных работах самостоятельно, не доверяя сторонним лицам выполнение ответственной миссии. Сегодня мы поговорим о том, как правильно соединять провода в распределительной коробке. Работа должна быть выполнена качественно, ведь от нее зависит не только работоспособность электроприборов в доме, но и пожарная безопасность помещения.

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

  • энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
  • в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
  • создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
  • минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Соединяем провода в коробке

Существует несколько способов, с помощью которых в распределительных коробках можно выполнять соединения проводников. Отметим, что есть простые и сложные способы, однако при правильном исполнении все варианты обеспечат надежность электропроводки.

Способ №1. Метод скрутки

Считается, что метод скрутки используют любители. В то же время, это один из самых надежных и проверенных вариантов. ПУЭ не рекомендуют использовать скрутку, так как контакт между проводами – ненадежный. В результате проводники могут перегреться, помещению угрожает пожар. Однако скрутку можно использовать как временную меру, например, при тестировании собранной схемы.

Специалисты утверждают, что даже для при временном соединении проводов все работы нужно выполнять по правилам. Стоить отметить, что независимо от количества жил в проводнике, методы скрутки – примерно одинаковые. Тем не менее, есть некоторые отличия. Если соединяются многожильные провода, то стоит придерживаться следующих правил:

— необходимо очистить изоляцию проводника на 4 см;

— раскручиваем каждый проводник на 2 сантиметра (по жилам);

— выполняется соединение до стыка не раскрученных жил;

— закручивать жилы нужно только пальцами;

— в конечном итоге скрутка затягивается с помощью плоскогубцев, пассатижей;

— оголенные электрические провода закрываются изоляционной лентой или термоусадочной трубкой.

Намного проще использовать скрутку при соединении одножильных проводов. После того, как проводники будут очищены от изоляции, их нужно скрутить вручную по всей длине. После с помощью пассатижей (2 штук) проводники зажимаются: первыми пассатижами – на месте окончания изоляции, а вторыми – на конце соединения. Увеличиваем количество витков на соединении вторыми пассатижами. Соединенные проводники изолируются.

Способ №2. Монтажные колпачки — СИЗы

Очень часто для скрутки проводников применяются специальные колпачки. В результате удается получить надежное соединение, с хорошим контактом. Внешняя оболочка колпачка – пластиковая (материал – не горючий), а внутри – имеется металлическая часть с резьбой в виде конуса. Вставка увеличивает поверхность соприкосновения, улучшая электрические параметры скрутки. Чаще всего с помощью колпачков соединяются толстые проводники (не требуется выполнять пайку).

Необходимо снять изоляцию с провода на 2 сантиметра, слегка скрутить жилы. Когда будет одет колпачок, его нужно провернуть с силой. На этом соединение можно считать готовым.

Перед тем, как проводить соединение, нужно подсчитать количество проводов. На основе полученных данных (по сечению) подбирается определенный тип колпачков. Преимущества скрутки с помощью пластиковых колпачков заключатся в том, что не нужно тратить много времени, как при обычной скрутке. Кроме того, соединение получается компактным.

Способ №3. Соединение проводников пайкой

Если в хозяйстве имеется паяльник, и вы умеете работать с ним, то провода можно соединять с помощью пайки. Перед тем, как соединить жилы, их нужно залудить. Флюс паяльный или канифоль наносится на проводник. Далее нагретое жало паяльника погружается в канифоль, проводят несколько раз по проводу. Должен появиться рыжеватый налет.

После того, как канифоль высохнет, провода скручиваются. С помощью паяльника берется олово, скрутка прогревается до тех пор, пока олово не затечет между витками. В конечном итоге получится качественное соединение с отличным контактом. Тем не менее, электрики не очень любят пользоваться данным методом соединения. Дело в том, что на подготовку уходит много времени. Однако если вы выполняете работу для себя – не стоит жалеть ни сил, ни времени.

Способ №4. Сварка жил

С помощью инверторного сварочного аппарата можно соединять провода. Сварка используется поверх скрутки. На инверторе нужно установить параметры сварочного тока. Существуют определенные нормативы для разных соединений:

— проводник с сечением 1,5 кв.мм – 30 А;

— проводник с сечением 2,5 кв.мм – 50А.

Если проводник – медный, то для сварки применяется графитовый электрод. На верхнюю часть полученной скрутки подключается заземление от сварочного аппарата. Снизу скрутки подносится электрод, разжигается дуга. Электрод прикладывается к скрутке на пару секунд. Через некоторое время соединение остынет, потом его можно изолировать.

Способ №5. Клеммные колодки

Еще один вариант соединения проводников в коробке – с использованием клеммных колодок. Существует несколько видов колодок: винтовые, с зажимами, однако принцип устройства – идентичный. Самой распространенной считается колодка с медной пластиной для крепления проводов. Вставив в специальный разъем несколько жил, их можно надежно соединить. Монтаж с помощью зажимной клеммы соединение выполняется очень просто.

В винтовых клеммах колодки помещены в пластиковый корпус. Бывают колодки открытого и закрытого типа. Колодки закрытого типа – это изобретение нового поколения. Чтобы выполнить соединение, в гнездо вставляются провода и зажимаются винтом (при помощи отвертки).

Однако клеммные соединения имеют недостаток. Он заключается в том, что неудобно соединять воедино несколько проводников. Контакты расположены попарно. И если нужно соединить больше трех проводов, то в одно гнездо втискивается несколько ответвлений, что весьма затруднительно. В то же время такие соединения позволяют эксплуатировать ветки с большим потреблением тока.

Еще один вид колодок – клеммы Wago. Сегодня пользуются спросом два вида клемм:

— клеммы с плоскопружинным механизмом. Иногда их называют одноразовыми, так как повторно использовать клеммы невозможно – ухудшается качество соединения. Внутри клеммы имеется пластина с пружинными лепестками. Как только вставить проводник (он должен быть только одножильным), лепесток отжимается, а провод зажимается. Проводник врезается в металл. Если вырвать проводник усилием, то потом уже лепесток не примет прежнюю форму.

Читать еще:  Допустимые потери напряжения в сетях освещения

Некоторые клеммные соединения внутри содержат электромонтажную пасту. Такое соединение применяется в том случае, если нужно подключить медный и алюминиевый провод. Паста защищает металлы от окисления, защищая проводники;

— универсальные клеммы с рычажковым механизмом – это самый лучший вид соединителя. Очищенный от изоляции провод вставляется в клемму, зажимается небольшой рычажок. На этом соединение считается завершенным. А если нужно повторно провести соединение, добавить контакты, — поднимите рычажок, вытащите провод. Эксплуатироваться колодки могут при малом токе (до 24 А – при сечении в 1,5 кв. мм) и при высоком токе (32 А – при сечении проводника в 2,5 кв. мм). Если соединяются провода, по которым будет протекать ток выше указанного, то нужно применять соединения другого типа.

Способ №6. Опрессовка

Соединять провода в коробке методом опрессовки можно только с помощью специальных клещей, а также металлической гильзы. На скрутку одевается гильза, после чего ее зажимают клещами. Как раз данный метод годится при соединении проводников с большой нагрузкой.

Способ №7. Болтовое соединение

Соединение нескольких проводов с помощью болтов – это простой и эффективный метод соединения. Чтобы выполнить работы, нужно взять болт и несколько шайб с гайкой.

Не достаточно знать, как соединить провода в распределительной коробке. Нужно знать, какие именно проводники соединяются между собой. Итак, на болтовую резьбу надевается шайба. Накручивается жила, одевается вторая шайба, а потом – следующая жила. В конце одеваем третью шайбу и прижимаем соединение гайкой. Узел закрывается изоляцией.

Можно назвать несколько преимуществ болтового соединения проводников:

— простота выполнения работ;

— возможность соединять проводники, выполненные из разных металлов (например, алюминий и медь).

Как соединить два провода без пайки

Учитесь у профессионалов: 2 метода соединения проводов: жесткий и мягкий варианты

Изучите два метода сращивания проводов, используемые нашим мастером-электриком.

Как соединить два провода, если один очень жесткий

Обрежьте кабель под углом, чтобы его конец был коническим, а не тупым. Оставьте провод, ближайший к точке среза, примерно на 7-8 см длиннее двух других проводов. Расправьте жесткий провод и сделайте маленькую петлю на конце.

Пропустите проволоку через петлю и оберните ее вокруг жесткого провода. Начните наматывать изоленту на кабель, над соединением. Плотно заверните ленту по спирали, пока вы не наденете на провода. Каждая последовательная намотка перекрывает предыдущую, уменьшая вероятность того, что край ленты будет цепляться за что-то, когда вы протягиваете его через препятствия. Медная проволока не такая жесткая,, поэтому она, скорее всего, освободится от соединения в показанном стиле, поэтому с ней использовать этот способ не следует.

Соединение двух гибких проводов

Если вы используете медную проволоку в качестве рыболовного инструмента, используйте соединение Western Union. Начните с двух L, затем оберните каждый провод вокруг другого, не зацикливая их на себе. Шаг записи одинаков для обоих методов.

Как правильно соединять провода: 4 основных способа

Способы соединения проводов регламентируются Правилами устройства электроустановок. Согласно их последней редакции, для соединения могут использоваться следующие варианты:

  • пайка;
  • сварка;
  • опрессовка;
  • сжим.

Тем не менее у многих электриков до сих пор в ходу один из самых распространенных способов соединения – скрутка. По действующим правилам она не является законченным процессом, после нее должна следовать пайка, сварка или зажим. Далее метод пайки не приводится.

Как выбрать способ соединения проводов

Выбор оптимального варианта зависит не только от личных предпочтений мастера, но и от ряда других факторов. Например, при соединении алюминия и меди важно учитывать возможный процесс окисления. Также не все способы подходят для большого количества проводов в соединении. Оказывает влияние и нагрузка в цепи, сечение и количество жил и т. д.

Соединение проводов методом сварки

По сравнению с пайкой сварка является еще более надежным методом соединения, но в качестве бытового способа используется редко, так как требует наличия сварочного аппарата, индивидуальных средств защиты и навыка проведения сварочных работ.

Техника сварки примерно такая же, как и в случае с пайкой, но перед процедурой необходимо взять свободные концы двух жил, расправить их и прижать параллельно друг к другу, чтобы лучше сформировался шарик расплава.

Сварка проводов считается одним из самых надежных способов соединения

Место сварки должно остыть естественным способом перед проведением изоляции. Опускание провода в холодную воду приводит к появлению микротрещин.

К недостаткам метода можно отнести:

  • высокую стоимость оборудования;
  • необходимость соответствующих навыков;
  • временные затраты.

Опрессовка соединений

Опрессовка обеспечивает качественный монтаж и надежную изоляцию. Для данного метода используются специальные трубчатые гильзы, которые подбираются по размеру в зависимости от сечения провода. Соединение проводов таким способом требует наличия обжимного инструмента: клещей или обжимочного пресса.

Вариант опрессовки проводов

После разделки провода, то есть удаления изоляции и зачистки концов, на жилы наносится кварцево-вазелиновая паста, надевается соединитель и обжимается. Провода могут вставляться как с противоположных, так и с одной стороны. При использовании качественного и профессионального инструмента обжать провод можно за один раз. После этого выполняется обычная изоляция места стыка.

Среди минусов способа можно отметить:

  • невозможность использования соединителя повторно, так как он деформируется при опрессовке;
  • соединить медный и алюминиевый провод таким способом возможно только при использовании специальной гильзы, которую сложно найти в продаже;
  • занимает достаточно большое количество времени.

Соединение проводов с помощью сжима

Сжим проводов можно осуществлять различными способами, одни из которых более предпочтительны, другие – менее.

Соединительные изолирующие зажимы напоминают гильзы для опрессовки, с той разницей, что внутри них имеется стальная проволока, свернутая в спираль, которая защищает провода от окисления и плотно прижимает их друг к другу. Соединения технологичны, к тому же можно использовать зажимы разной расцветки, если провода не имеют цветовой маркировки, для того, чтобы отметить ноль, фазу и заземление.

Применение зажимов имеет ограничение по количеству соединяемых проводов: они подходят для двух проводов сечением 4 мм2 или четырех – сечением 1,5 мм2. Со временем пружина ослабевает, из-за чего увеличивается сопротивление и происходят потери напряжения в сети. Комбинировать провода из разных материалов при таком способе соединения невозможно.

С помощью короткого болта, трех шайб, гайки и изоленты можно быстро и без затрат соединить провода из любых материалов, но место стыка получается очень громоздким, поэтому такой вариант невозможно использовать в распределительной коробке.

Винтовые зажимы удобны для подключения светильников, розеток и выключателей. Они позволяют соединять медные и алюминиевые провода без дополнительной изоляции. К недостаткам можно отнести необходимость обслуживания соединений: винты нужно периодически подкручивать.

Использование современных клеммных колодок – наиболее простой, быстрый и удобный способ соединения проводов любого типа. За счет небольшого размера они легко помещаются в распределительную коробку, существуют разные варианты колодок для проводов с разными сечениями. Они обеспечивают высокое качество соединения и высокую скорость монтажа. Из минусов можно отметить возможность низкого качества колодок, из-за чего могут возникать нарушения в сети. Работа с ними требует осторожности и внимательности, чтобы избежать повреждения проводов.

Клеммники обеспечивают простое, быстрое и надежное соединение

При выборе любого из перечисленных вариантов необходимо убедиться в безопасности и надежности электрической сети. Очень важно, чтобы ко всем соединениям проводов, независимо от способа их стыка, обеспечивался удобный доступ для осмотра и обслуживания в процессе эксплуатации.

Способы соединения проводов

2. Сварка. Это комбинированный вариант той же скрутки, но проваренной на конце. Такой вид скрутки подходит под нормы, и может применяться при электромонтаже.Сварку можно сделать при помощи трансформатора невысокого напряжения, или инвертора с малым током. В виде электрода при этом выступает графитовый стержень.

3. Винтовые клеммные зажимы типа ЗВИ 20. Делается не длинная скрутка, после чего на нее одевается зажим. Зажим имеет два винта, которые сжимают жилы между собой и прижимают их к корпусу. Но как и у любого винтового соединения , фиксация со временем может ослабнуть и потребуется подтяжка винтов. Такое соединение лучше применять в не нагруженные цепи со свободным доступом к распред-коробкам.

4. Колпачки СИЗ. Делается небольшая по длине скрутка и на нее наворачивается колпачок. Сам колпачок имеет внутри конусную упругую спираль, которая плотно обжимает провода, стягивая их в пучок. Соединение не перечит правилам, но на мой взгляд, не очень надежное. Подходит этот вид больше к не нагруженным цепям.

5. Клеммы типа WAGO. Есть как многоразовые клеммы так и одноразовые (вставил провод, назад уже не вытащить). Так же есть клеммы с двумя, тремя , четырьмя и пятью местами под провода. Производители заявляют, что клеммы способны выдерживать ток до 20 ампер, что довольно приличный показатель. Идет много споров по поводу их применения и качества соединения. На мой взгляд их можно применять в не нагруженных цепях освещения и т.п. Серьезную нагрузку они не выдержат.

6. Опрессовка гильзами. Этот способ требует наличие специального инструмента(пресса) и гильз. Гильзы бывают медные (гм), алюминиевые (га) и луженые( гмл). Соединение получается не разборным и достаточно надежным. Нужно следить чтобы гильза была плотно набита проводами. Если количества соединяемых проводов для этого не хватает, то можно добить гильзу другими обрезками проводов.

7. Соединение многожильных (мягких) проводов. При соединении таких проводов главная цель- не повредить жилы. Клеммы типа WAGO (многоразовые) позволяют соединить такие провода. Жилы, после сжатия остаются целыми.

8.Соединение мягких проводов ЗВИ 20. Тут помимо зажима понадобятся наконечники и инструмент для их опрессовки. Без наконечников винтовыми зажимами многожильные провода соединять нельзя, так как винты легко пережимают (перекусывают) отдельные жилки провода.

Как надежно соединить провода без пайки: простая пошаговая инструкция

В ПУЭ регламентированы требования по поводу соединения, где скрутка электропроводов категорически запрещена, — допускается сварка, спайка, а также фиксация на СИЗы, клеммы Ваго и винтовые зажимы. Из перечисленного, как показала практика, только сварка, спайка и СИЗы отлично зарекомендовали себя.

Запрет на использование скруток, которыми ещё не так давно законно производилось подавляющее большинство электромонтажных работ, объясняется тем, что в местах соединения увеличивается сопротивления, вследствие чего они начинают греться, и кроме этого они слабые на разрыв.

Но что делать когда под рукой нет специальных соединителей или паяльника, а вам нужно срочно или временно соединить провода? Давайте попробуем сделать надёжную скрутку и проверить её.

Подробно и с фотографиями

Надрезаем оболочку провода

С помощью ножа снимаем около 2-3см (в зависимости от сечения) изолирующей оплётки провода. Стараемся не повредить ни одной жилы. Для этого по кругу надрезаем внешнюю оболочку, — даже если она прорезана не полностью, снять её можно, если в месте реза несколько раз согнуть провод.

Так должно выглядеть

Нужно распушить оголённый конец так, чтобы он был похож на грабли для сухой листы.

Освобождаем от оплётки второй электропровод. Ножом зачищаем (скоблим) оголённые кончики — для лучшего соединения.

Скрещиваем жилы посередине

Оголённые жилы проводки заводим друг в друга, скрещивая их посередине.

Удерживая один, наматываем другой

Сжимая пальцами кончики жил у места соединения одного провода, другой рукой накручиваем жилы другого в сторону изолирующей оплётки.

Закручиваем в сторону изоляции

Половина дела сделана.

Повторяем аналогичную операцию со вторым проводом. Как наматывать провод? По часовой или против? Не имеет значения, — надёжность скрутки будет одинаковой.

Читать еще:  Лучшие антенные разветвители

Наматываем второй провод

Скрутка готова. На фото показано то, как она должна выглядеть.

Так выглядит скрутка двух проводов

Проверяем надёжность

Следует отметить, что фиксация на СИЗы очень похожа на обычную скрутку, но с одним отличием – наличие изоляционного колпачка на ней. Так что, если по сопротивлению скрутка мало чем отличается. Для лучшей токопроводимости нужно лишь зачистить соединяемые провода.

Посмотрим, сколько может выдержать “запрещённое” соединение на разрыв.

Испытания были закончены на отметке более 6кг, поскольку к безмену провод подсоединили, и узел (не скрутка) начал развязываться.

Выдерживает более 62 кН

Теперь остаётся надёжно заизолировать место соединения изолентой или термоусадочной изоляцией. Можно пользоваться.

Обязательно нужно изолировать

Если хорошо зачистить контакты, надёжно заизолировать, то такое простое соединение будет служить годами, чему есть многочисленные доказательства. Можно только предположить причину запрета скруток, — похоже, это коммерческая выгода производителей СИЗов, соединителей Ваго и винтовых зажимов, два из которых часто оплавляются и служат причиной возгорания.

ВИДЕО: Как соединить провода без пайки
Proper Joint of Electric Wire

Как надежно соединить провода без пайки: простая пошаговая инструкция

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Способы соединения проводов между собой.

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

    Соединительный
    Изолирующий
    Зажим

По виду напоминает простой колпачок. Бывает разных цветов.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

    болт + гайка со стальными шайбами

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

    специальные клеммники Wago с пастой

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

    использование медно-алюминиевых переходных гильз ГМА

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

    Гильза
    Медная
    Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

    электрическая сварка
    пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Соединение проводов: традиционные и современные способы

Современный человек не представляет своей жизни без электрических приборов. Они встречаются на каждом шагу. Но для того, чтобы они работали требуется электрическое питание. В статье разбираемся в том, как правильно делается соединение проводов в распределительной коробке, чтобы исключить возможность появления замыкания, или наоборот – плохого контакта.

Чтобы сделать распределение проводов по точкам нужно уметь соединить их в распредкоробке. Источник strojdvor.ru

Что такое распределительная коробка

Всем известно, что провода от щитка не идут прямой линией, а распределяются по комнатам. В каждой из них монтируются точки вывода электропроводки: розетка, включатель, лампочка.

Чтобы облегчить процедуру распределения и существуют распределительные коробки. Каждая жилка в соединителе проводов прокладывают по давно установленным правилам. Прокладывается проводка под потолком, отступив от него около 15 см. кабель, который ведется к определенной точке, должен отходить перпендикулярно от основной электромагистрали. Коробка будет кстати, чтобы скрыть все соединения.

Существует два вида таких коробок:

Внутренние – в этом случае все устройство прячется в стене помещения и на поверхность выводится только крышка, чтобы впоследствии электрик легко мог добраться к соединенному узлу.

Внешний тип коробок позволяет установить ее непосредственно на стене помещения.

По форме распределительные коробки могут быть разными: прямоугольными или круглыми, но все же, каждая из них имеет четыре выхода. Иногда бывают устройства с дополнительными отверстиями. К каждому выходу прикреплено штуцер или резьба для крепления гофрированного шланга. Такое положение вещей отлично подходит для ремонта или замены электропроводки.

Распределительные коробки имеют разные формы. Источник kogalym.kembrik.pro

Плюсы использования распределительной коробки:

Легкая доступность к узлам в случае поломки или для проверки напряжения;

Чаще всего именно в точке соединения электрики допускают ошибки, то в распределительной коробке легче всего сделать проверку всех узлов;

Подобные коробки предостерегают помещения от возможного возникновения пожара;

Коробки так же помогают экономить средства на приобретение многожильных кабелей.

Снятие изоляции

Перед тем, как соединить провода любым из восьми известных способов, электрику предстоит провести подготовительную работу, а именно очистить жилку от защитной пленки. Для работы понадобится всего лишь монтерский нож. Проделать эту операцию сможет каждый, но при этом нужно следить за тем, чтобы не повредить жилку проводки. Поэтому нужно прислушиваться к рекомендациям опытных электриков и выполнять все их советы:

Кабель кладут на стол или ровную доску;

Плотно прижимают к доске пальцем;

Нож вдавливают в изоляцию под углом;

При снятии изоляционного шара двигаться должен провод, но не нож;

Сделав круговой надрез, легко натягивается оболочка и снимается с кабеля.

Электрики пользуются стриперами для снятия изоляции с кабеля. Источник yandex.ru

Современные электрики пользуются для снятия защитного слоя стрипером. Этот инструмент может быть механическим, полуавтоматическим и автоматическим. Его достоинством является то, что жила после операции остается невредимой.

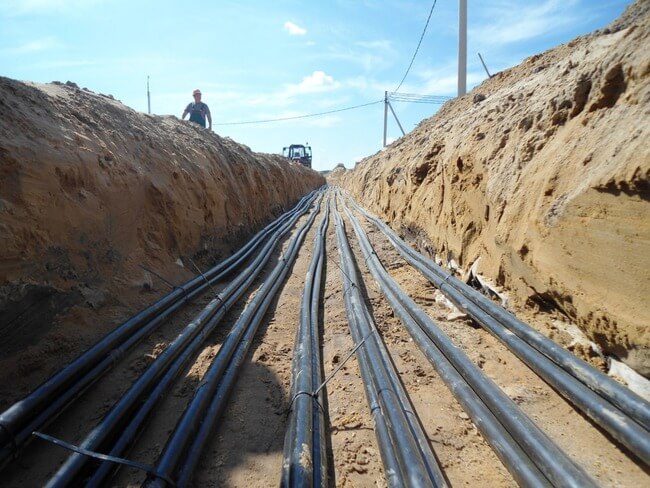

Читать еще:  Бестраншейная прокладка кабеля; рассматриваем основательно

Способы соединения проводов

Соединение проводов в распределительной коробке делается, учитывая множество факторов:

1. Тип материала из которого изготовлены провода:

2. От окружающей среды в которой будет находиться проводка:

проводка под землей;

проведение кабеля под водой.

3. Количество используемых проводов.

4. Совпадает сечение жил или нет.

Принимая во внимание все эти аспекты, монтер выбирает способ, которым будет монтировать контактный узел в распредкоробке. Существует восемь способов соединения проводов.

Скрутка

Один из самых легких и доступных способов это скрутка проводов. Его применяли еще наши деды. Несмотря на то, что этим способом пользовались с давних времен, она не самая лучшая и в правилах установки электроприборов полностью запрещена. Причина подобного запрета том, что сделанная скрутка проводов правильно, в те времена применялась только для просмотра телевизора и прослушивания радио, а так же для освещения помещения. Таким образом, нагрузки она не несла в отличие от современного оборудования квартир.

Скрутка это самый простой способ стыковки проводов. Источник zdorovaya-eda.com

И все же скрутка необходима. Она является основой для других способов монтажа электропроводки, таких как спайка и сварка.

Плюсы скрутки:

Не требует дополнительных затрат для покупки дополнительных аксессуаров.

Не нужно прилагать усилий для выполнения данной работы.

Есть возможность соединить между собой несколько кабелей.

Этот способ самый ненадежный для использования при современной прокладке электропроводки.

Ею нельзя стыковать кабеля, жилки которых, изготовленные из разных металлов.

Скрутку нельзя применять для современного использования, поскольку при замене проводки концы невозможно разъединять несколько раз по ряд. С другой стороны скрутку невозможно назвать неразъемным способом, поскольку он с легкостью раскручивается

При монтаже скрутка должна быть сделана качественно, чтобы в последствии не пришлось ее переделывать. Для этого используют пассатижи, которыми зажимаются провода в одном конце и с помощью вторых делают вращательные движения. Таким образом провода скручиваются равномерно.

Скрутку необходимо обязательно заизолировать, чтобы защитить от воздействия внешней среды, из-за чего она может окислиться и прийти в негодность. Для этого используют термотрубки, насадив её сначала на один из кабелей, а потом на место соединения. Если все сделать правильно, то проводка послужит на протяжении нескольких лет.

Скрутка в качестве основы для соединения кабеля с помощью пайки. Источник viva-el.by

Пайка

Способ пайки заключает в себе соединение всех жилок проводки с помощью расплавленного припоя. Чаще всего этим способом спаивают провода изготовленные из меди. Но на сегодняшний день изобрели разные флюсы, которые могут спаивать и алюминиевые жилки. Однако электрики не одобряют и воздерживаются от подобных соединений. Но иногда бывают ситуации, когда не остается ничего другого как соединить медный и алюминиевый провод, применив при этом специальные флюсы.

Достоинства:

соединение проводов между собой с помощью пайки намного надежнее, чем скрутка;

спаивать между собой можно многожильные кабеля;

более надёжный в эксплуатации и не требует дополнительных проверок;

относится к одному из дешевых способов монтажа электрических узлов.

требует большой затраты времени и труда, поскольку материал к работе нужно правильно подготовить;

этот способ требует квалифицированного работника, умеющего работать с паяльником.

даже учитывая трудоемкость пайки, нельзя не признать того, что этот способ намного эффективнее, чем скрутка.

Видео описание

О способах соединения проводов в видео:

Сварка

Чтобы электрический узел в распредкоробке был надёжным, то следует использовать сварку. Способ очень похож на пайку с единым различием. В этом случае вместо паяльника используется сварочный аппарат.

Сварка проводов делается исключительно специалистом. Источник soqewa.lyzateni.ru.net

Достоинства:

Это самый надежный способ, который используют все электрики.

Сварка подразумевает нагрев кончиков всех проводов до температуры, при которой они начнут плавиться и образуют цельный шарик, который со временем не расшатается и не потеряет контакт.

Главным минусом данного способа является то, что делать монтаж сможет только человек, который умеет пользоваться сварочным аппаратом.

Опрессовка

Перед тем, как соединить провода между собой без пайки, необходимо подготовить все инструменты и аксессуары. В этом случае понадобятся трубчатые гильзы, в который вставляются жилки кабелей, предназначенных для монтирования и отпрессовывают их. Таким образом, и гильза и провода одновременно деформируются в определенных местах, что и обеспечивает надежный контакт.

Провода соединяются раз и навсегда. При этом такой электроконтакт не требует дополнительного обслуживания. Опрессовка позволяет соединять между собой кабеля с медными и алюминиевыми жилками.

Чтобы провести работу необходимо иметь специальные клещи или обжимочный пресс, а так же правильно подбирать гильзы. Их размер зависит от количества проводов, которые понадобится соединить в один узел.

Опрессовка проводов делается с помощью специального инструмента. Источник psk-remont.ru

Перед тем, как соединить алюминиевый провод с медным, их нужно предварительно обработать, чтобы в процессе эксплуатации они не окислялись. Алюминиевые провода обязательно обрабатываются кварцево-вазелиновой пастой, чтобы создать защитную пленку и избежать окисления. Медь обрабатывается только вазелином, чтобы снизить трение при обжиме и этим самым избежать повреждения соединяемых жил.

Болтовое соединение

Данный способ надежный и использовался в давние времена. Больше всего он подходил для тех случаев, когда нужно было создавать электроцепи с высоким напряжением. Но большим недостатком являются большие габариты узла. Для него необходимо устанавливать громоздкие коробки, что совсем не эстетично выглядит в квартире. В современных распределительных коробках такое соединение поместить совершенно невозможно.

Болтовое соединение используется для сети с сильно высоким напряжением. Источник texnotoys.ru

Достоинства:

Болтовое соединение идеально подходит для тех случаев, когда нужно создать контактный узел из медных и алюминиевых проводов. Достаточно между жилками положить шайбу, которая не позволит этим металлам соприкасаться.

Использовать данный способ соединения очень легко и просто. Кроме того, при необходимости его всегда можно разобрать и наново собрать.

Монтаж проводится следующим образом. С проводов снимается небольшая часть изоляционного слоя, жила зачищаются, сворачиваются колечком и надеваются на болт. Обязательно использовать стальные шайбы, которые не позволяют колечкам соскальзывать с болта, а так же соприкасаться жилкам между собой.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Домашняя электросеть представляет собой сложную систему электроустановочных изделий и приборов, связанных проводниками электрического тока. В электрощитах, распределительных коробках и корпусах устройств производится соединение проводов.

Рассмотрим, как соединить провода без пайки с помощью специальных зажимов и клемм, чтобы коммутация была максимально надежной и отвечала требованиям безопасности. Для чего приведем 4 подробные инструкции с лучшими способами соединения электропроводов.

Также дополним наш материал полезными советами по монтажу от опытных специалистов по электромонтажным работам.

Кратко о возможных вариантах коммутации

Электромонтажники пользуются различными приемами соединения проводников – от простейшей изолированной скрутки до обжима специальными гильзами.

Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.

Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть – появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.

Факторы, влияющие на выбор способа:

  • суммарное сечение проводников;
  • тип и способ изоляции кабелей;
  • материал, из которого изготовлены провода;
  • назначение коммутационного узла;
  • внешние условия подключения;
  • степень подвижности соединения и пр.

Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.

Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.

Сегодня можно столкнуться с самыми разными вариантами соединения проводов:

Согласно ПУЭ 2.1.21, простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.

Для выполнения пайки или сварки не всегда под рукой есть специальное оборудование, особенно, если работы выполняет любитель. Поэтому целесообразно рассмотреть способы, которые являются одновременно надежными и доступными.

Безопасные и эффективные виды соединений

Рассмотрим 4 варианта соединений проводников, подходящие для домашнего монтажа: пружинные клеммники, клеммные колодки, колпачки СИЗ и опрессовку гильзами.

Для выполнения работ потребуется расходный материал – клеммы, зажимы, гильзы, подобранные в зависимости от типа и сечения проводников. Рекомендуем приобретать изделия только проверенных производителей, а не дешевые китайские заменители.

Способ #1 — коммутация клеммниками WAGO

Главное преимущество коммутации клеммами – 100-процентная надежность соединения. Благодаря разработкам компании WAGO безвинтовые соединения получили статус международного стандарта.

Сейчас выпуском пружинных зажимов занимаются и другие производители. Их используют в скоростных болидах, самолетах, подвижных цепях – то есть там, где требуется особая ответственность.

Чтобы установить клеммник, не нужно специально готовиться. Опытные монтажники, ценящие качество, также давно применяют только самозажимные клеммы.

Предлагаем пошаговую инструкцию соединения 2-х проводников зажимом серии 222, представители которой успешно применяются для соединения ответвлений различных типов проводов:

После правильного выполнения действий самопроизвольное разжимание клеммы невозможно. Преимущество такого соединения – возможность разъединения. Чтобы разомкнуть проводники, нужно сначала нажать на подвижный механизм, а затем вынуть соответствующий проводник.

Преимущества клеммного соединения:

  • подключение одно- и многожильных проводников из меди или алюминия, а также смешанные подключения;
  • высокое качество соединения;
  • во время монтажа жилы не повреждаются;
  • конструкция предусматривает снятие параметров цепи без разъединения;
  • аккуратность и порядок в местах работы – распредкоробках, щитах, электромонтажных устройствах.

Этот способ экономит время – занимает всего несколько секунд. Однако он требует аккуратности. Если вставлять концы не до упора, может произойти перегрев и корпус клеммника расплавится.

Главным минусом считается высокая стоимость, особенно брендовой продукции. Например, комплект из 20-ти трехпроводных универсальных клеммников Ваго стоит около 500 рублей.

Еще больше информации о клеммах Ваго в следующем видео:

Способ #2 — использование клеммных колодок

Недорогие пластиковые изделия имеют зажимной механизм, с помощью которого проводники фиксируются и соединяются внутри корпуса. Каждый одно- или многожильный провод избавляют от изоляции, вставляют в отдельное гнездо и закрепляют путем закручивания винта.

Использование стриппера для снятия изоляции позволяет даже новичку без особых трудностей справиться с этой задачей.

Провода можно заводить двумя способами – с одной и с обеих сторон, навстречу друг другу. Этот способ часто применяют для распайки в распределительных коробках, поэтому производители стали изготавливать распредкоробки со встроенными колодками.

Преимущества соединения колодками:

  • экономичность;
  • быстрый монтаж;
  • соединение алюминий/медь;
  • высокое качество.

Основной недостаток в том, что одной парной колодкой можно соединить только 2 повода. Опытные монтажники не рекомендуют использовать колодочный способ для соединения многожильных или алюминиевых проводов, так как винтовое соединение способно разрушить более хрупкий материал.

И еще один минус – большое количество некачественных колодок.

Для лучшего понимания этого способа коммутации проводов рекомендуем посмотреть, чем хороши или плохи клеммные коробки:

Способ #3 — применение колпачков СИЗ

Для изготовления пружинных зажимов-колпачков используют негорючий пластик. Материал корпуса является изолятором, подходящим по механическим и противопожарным параметрам.

Чтобы установить колпачок, необходимо подготовить жилы, завести их внутрь, а затем с усилием произвести крутящие движения. Для защиты оголенных частей жил от окисления внутреннюю часть колпачка обрабатывают пастой.

Колпачки компактны, имеют простое устройство, поэтому часто используются для распайки. В одну распредкоробку входит до десятка изделий.

Практический пример использования СИЗ для распайки в распредкоробке:

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
