Муфта электрическая соединительная кабельная

Какие бывают виды соединительных муфт для кабелей?

Муфты — устройства или детали, служащие для соединения кабелей, труб, стальных канатов и прочего. С их помощью отдельные элементы объединяются в одну систему. Незаменимы при монтаже кабельных систем, водопровода, отопления, газопровода.

Основным требованием выступает надежность соединения, также предъявляются требования к простоте использования и легкости при монтаже.

Кроме надежности, соединительная муфта обеспечивает и защиту конструкции:

  1. Благодаря ограничению вращательного момента сохраняет конструкцию от поломок при перегрузке.
  2. Защищает от коррозии.
  3. Предохраняет от проникновения влаги из-за герметичности соединения.

Классификация муфт

Муфты бывают самого разного типа. Область применения этих приспособлений настолько широка, что не позволяет их однозначно типизировать. Однако есть несколько критериев, по которым можно это сделать.

По назначению можно выделить следующие типы муфт:

  1. Соединительные.
  2. Ответвительные. Используются при необходимости сделать ответвление при монтаже кабельных линий.
  3. Переходные.
  4. Стопорные. Применяются в электросетях высокого напряжения (110 кВ).
  5. Концевые.

По исполнению бывают:

  1. Однофазные.
  2. Трехфазные. Предназначены для использования при работе с многожильными кабелями.

По материалу изготовления существуют такие виды муфт, как:

  1. Чугунные.
  2. Свинцовые. Свинцовые муфты соединяют металлические жилы кабелей, у которых оболочка выполнена из алюминия или свинца, напряжением 6-10 кВ. Имеют достаточно тяжелый вес.
  3. Латунные.
  4. Эпоксидные. Изготавливаются из эпоксидной смолы. Чаще всего для их защиты используют асбестовый или металлический кожух. Применяют для соединения проводников кабеля, прокладываемого в тоннелях, траншеях или шахтах. Используют, как и свинцовые, при напряжении 6-10 кВ.
  5. Термоусадочные. Применяется термоусадочная муфта как самый распространенный способ изолировать место соединения. Монтаж на основе термоусаживаемых материалов существенно облегчает технологию соединения кабелей и экономит время на выполнение этой работы.

По виду изоляции кабеля бывают:

  1. Пропитанные.
  2. Бумажные.
  3. Пластмассовые.
  4. Резиновые.

Соединительные муфты

Кабельная сеть может тянуться на различные расстояния, но при этом должна быть обеспечена целостность системы. Соединительные элементы включаются последовательно и объединяют отдельные части кабельной линии воедино. Это заставляет муфты передавать электроэнергию, как и силовой кабель, с минимальными потерями напряжения и с сохранением всех электрических характеристик.

Соединительные муфты выбираются в зависимости от технических параметров кабеля. Чтобы правильно подобрать соединитель, нужно учитывать:

  • количество проводов в кабеле;
  • материал, из которого изготовлены жилы кабеля, а также их диаметр;
  • изоляцию кабеля;
  • максимальное напряжение в сети;
  • способ защиты от внешних воздействий.

Чтобы правильно установить соединительный элемент на кабель, нужно разделать концы, снять всю изоляцию кабеля, затем последовательно подготовить каждый отдельный слой для монтажа. С каждой стороны необходимо полностью снять изоляцию на половину длины соединителя, в который потом и вводятся оба конца провода. Как только вы ввели все жилы с двух сторон, муфту необходимо крепко зажать крепежными деталями.

Все кабели имеют свое обозначение. Из-за широкого выбора кабелей существуют и разновидности соединительных элементов. Какую муфту использовать, из чего она состоит, ее технические параметры — все это можно узнать из маркировки кабельных муфт.

Например, есть кабельная муфта марки 1СТп-3×150-240С. В этом случае маркировка расшифровывается так:

  1. 1 — используется в электросетях напряжением до 1000 В.
  2. С — соединительная.
  3. Тп — имеет термопластичный изоляционный слой.
  4. 3 — количество проводов.
  5. 150-240 — минимальная и максимальная площадь сечения.
  6. С — показывает наличие дополнительных крепежных элементов.

Иногда в маркировке может указываться особенность изделия:

  • Р — ремонтная;
  • О — кабель с одной жилой;
  • Б — бронированная.

Буква, указывающая на особенность, проставляется после указания «Тп».

Переходные муфты

Переходная муфта позволяет соединить кабели различных типов или кабели с разным диаметром проводников. Конструкция одного из таких соединителей при объединении трехжильного кабеля с тремя одножильными кабелями равномерно распределяет напряженность в области среза.

На внутреннюю поверхность защитного кожуха наносится термоплавкий клей. Это обеспечивает герметичность соединения. Жилы соединяются болтовым методом, или используются гильзы под опрессовку.

Изделия такого типа имеют свою маркировку. Она достаточна проста. Название 3 СПТп-10 (70-120) М можно расшифровать следующим образом:

  • 3 — количество проводов;
  • С — соединительная;
  • П — переходная;
  • Т — термоусаживаемая;
  • п — с перчаткой;
  • 10 — максимальное напряжение сети, кВ;
  • 70-120 — минимальное и максимальное сечение;
  • М — в комплекте есть соединитель.

Монтируют изделия этого типа в такой последовательности:

  1. Подготовка и разделка кабеля. Производится обрезка проводников, поочередное удаление изоляционных слоев.
  2. Установка изолирующих трубок. Трубки надеваются на жилы и располагаются на месте разделки кабеля.
  3. Монтаж перчаток. Жилы кабеля сближаются как можно более плотно.

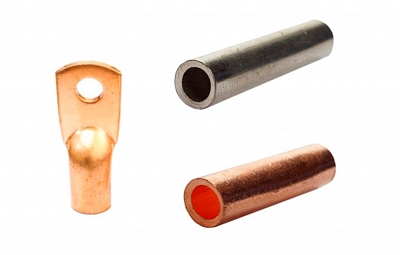

  4. Устанавливаются гильзы и манжеты. Жилы изгибаются до совпадения по горизонтали друг с другом. Надеваются манжеты, которые располагаются посередине места стыковки.
  5. Герметизация межфазной полости. Пространство внутри заполняется наполнителем.
  6. По центру конструкции располагается кожух.
  7. На кожух наматывается алюминиевая лента.
  8. Заземление. Оба конца гибкого медного провода — на бронированной алюминиевой лентой поверхности.
  9. На середину муфты надевается защитный наружный кожух.

Кабельные муфты. Виды и применение. Особенности и монтаж

При выполнении электромонтажных работ часто появляется необходимость в электрическом соединении кабелей. Такая необходимость может возникнуть, если длина прокладки трассы большая, а длины кабеля оказалось недостаточно, либо понадобилось выполнить дополнительную ветку кабеля.

Кроме этого, соединять кабель приходится при повреждении или порыве кабеля. Для выполнения качественной изоляции и соединения кабеля существуют кабельные муфты. Благодаря своему устройству, они способны обеспечить решение такой задачи по соединению кабелей.

Классификация

Кабельные муфты применяются для формирования силовых электрических сетей различного назначения, для соединения этих сетей определенного вида электрооборудования. Такие муфты включают в себя комплект деталей и материалов для обеспечения качественного разветвления или соединения электрических кабелей и проводников.

Также с помощью муфт кроме надежной стыковки кабелей обеспечивается дополнительная изоляция и надежная герметизация места соединения. На выбор комплектации каждого вида муфты оказывают влияние электрические параметры соединяемого кабеля. Классификация кабельных муфт имеет довольно сложную структуру. Рассмотрим основные виды, к которым они относятся.

По назначению кабельные муфты делятся:
  • Соединительные.
  • Концевые.
  • Стопорные
  • Переходные.
  • Ответвительные.
По конструктивному исполнению муфты разделяют:
  • Трехфазные.
  • Однофазные.
По применяемым материалам:
  • Свинцовые.
  • Эпоксидные.
  • Термоусадочные.
  • Чугунные.
  • Латунные.
По типу диэлектрической изоляции:
  • Резиновые.
  • Пластиковые.
  • Бумажные, с пропиткой.

Соединительные муфты являются наиболее популярным видом муфт. Электрические линии очень часто приходиться соединять.

Основным требованием, которое предъявляется к таким муфтам, является хорошая герметичность. Муфты могут быть неразборными и разборными, в зависимости от предъявляемых требований. Материал изготовления соединительных муфт должен обладать устойчивостью к воздействиям внешней среды.

Концевые муфты замыкают электрическую кабельную цепь. Их особенностью является наличие компаунда. Это термопластическая, термоактивная полимерная смола, либо материалы с добавками для отверждения состава. По сути дела концевая муфта является простой заглушкой, похожей на колпачок.

Такие кабельные муфты используют на линиях электрических сетей и линиях связи, а также для разделки кабелей, состоящих из нескольких жил.

1 — Наконечник
2 — Изоляция наконечника
3 — Изоляция жилы
4 — Трубка маслоотделительная
5 — Герметик
6 — Наконечник
7 — Провод заземления
8 — Изоляция узла заземления
9 — Герметик
10 — Перчатка
11 — Изолятор (Юбка)
12 — Герметик

Такой метод изоляции трехжильного кабеля концевой муфтой наиболее популярен.

Стопорные кабельные муфты используются в электрических сетях повышенного напряжения 110 киловольт. Их конструкция довольно сложная. На картинке изображена муфта с масляным наполнителем.

1 — Кабель
2 — Соединительные гильзы
3 — Стопор

Они используются при появлении гидростатического давления выше нормы, вследствие значительной разницы уровня кабеля из-за большой длины линии. Это соединение муфтой включает в себя некоторые элементы концевой конструкции. Показанная на рисунке муфта соединяет две конструкции концевых муфт. Корпус из антимагнитного материала формы цилиндра и два фарфоровых изолятора образуют три камеры.

Колпаки изоляторов соединяет медная пружина. Сверху колпаки закрыты цилиндрическим экраном, покрытым пропитанной бумагой. Перед наливкой масла в камерах создается вакуум, а затем наливают масло.

Переходные муфты применяют для обеспечения герметичности кабелей разного сечения.

Если отличие кабелей состоит только в диаметрах, то рекомендуется применять соединители термоусаживаемого типа.

Для ответвления линий кабеля часто возникает необходимость в ответвительных муфтах. Они производятся из самых разных материалов. Для линий связи применяются полиэтиленовые муфты. Они имеют широкую гамму моделей с разными видами ответвлений.

По числу фаз кабеля и устройству муфты разделяют на трехфазные модели для соединения и изоляции места соединения кабеля, состоящего из трех жил, а также однофазные .

Свинцовые кабельные муфты используются для создания соединений кабелей, у которых конструктивной особенностью является их алюминиевая или свинцовая оболочка.

Такие муфты выполняются из свинцовых труб. Особенностью таких муфт является их большая масса.

Эпоксидные муфты используются чаще всего для выполнения кабельных соединений в шахтах, тоннелях, траншеях. Они производятся из эпоксидных компонентов (смолы). Снаружи такие муфты защищены металлическим или асбестовым корпусом. После выполнения соединения кабеля, корпус заливается эпоксидным составом.

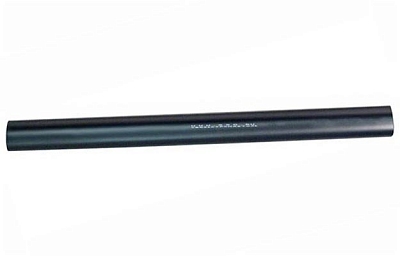

Другим видом кабельных муфт является термоусаживаемая конструкция. Она является распространенным и простым технологичным методом соединений кабеля. Термоусаживаемая муфта проста в установке и монтаже.

После установки муфты на соединяемое место, ее нагревают специальным феном или газовой горелкой, до возникновения эффекта обсадки и герметизации соединения. Применяя такие муфты, можно повысить прочность и надежность соединения, повысить длительность функционирования.

Термоусаживаемый материал имеет повышенные диэлектрические изоляционные параметры, поэтому снижает возможность электрического пробоя. Материал термоусадки обладает гибкостью, что облегчает монтаж муфты. Широкий интервал усадки размеров дает возможность применять такие материалы на соединениях линий кабеля разных поперечных сечений.

Чугунные кабельные муфты служат для соединения кабелей, состоящих из 3-4 жил, до 1000 вольт, с бумажной изоляцией. Они производятся нескольких типоразмеров, которые подбираются по сечению кабеля.

1 — Корпус
2 — Кабель
3 — Фарфоровая распорка
4 — Соединение

Чугунные муфты бывают малогабаритного и обычного исполнения. Для соединений кабелей с пластмассовой изоляцией применяют малогабаритные муфты.

Однофазные латунные муфты предназначены для соединения высоковольтных кабелей от 20 до 35 киловольт.

Резиновые муфты служат для ремонта и соединения гибких неэкранированных кабелей. Установка муфты производится без нагревания. Соединенное место остается гибким. Для заливки муфты применяется специальный компаунд (смола).

Монтаж муфт

Главным требованием, предъявляемым к кабельной муфте, является ее надежность. Поэтому она должна быть прочной, герметичной, стойкой к проникновению влаги, воздействию внешней среды. В основном такими качествами обладают термоусаживаемые муфты для различных кабелей.

Перед монтажом муфты необходимо разделать концы кабеля. Для этого по порядку снимают слои изоляции кабеля вплоть до изоляции жилы. Толщина изоляции зависит от напряжения, сечения жил, марки кабеля.

Заземление муфт производится медным гибким проводником. При монтаже термоусаживаемых муфт не нужно применять наполнение битумом или пайку. При термическом усаживании материала муфты нет выделения экологически вредных веществ.

Кабельные муфты холодной усадки не требуют нагрева. Это сокращает время монтажа. В состав такой муфты входит специальная резина, натянутая на спираль. При установке муфты на место соединения кабеля эта спираль удаляется, и муфта легко усаживается, обеспечивая герметичность соединения кабеля.

Читать еще:  Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Качественная защита создается благодаря толстому слою муфты. Резина устойчива к воздействию щелочей, кислот, влаги и солнечных лучей.

Муфты для силовых кабелей

  • Отдел продаж и обработки заказов
  • +7 (495) 786-34-34
  • www.ssd.ru
  • mail@ssd.ru
  • Режим работы отдела продаж
  • понедельник – пятница: с 8.00 до 18.00
  • Режим работы кассы отдела продаж
  • понедельник – пятница: с 8:00 до 17:00
  • Режим работы склада готовой продукции
  • понедельник – пятница: с 8:00 до 19:00
  • суббота, воскресенье: выходной
  • Режим работы склада ЖБИ
  • понедельник – пятница: с 8:00 до 17:00
  • Учебный центр
  • +7 (495) 786-34-42
  • volkova@ssd.ru, potapov@ssd.ru
  • Режим работы
  • понедельник – пятница: с 9.00 до 16.30
  • Секретариат дирекции
  • +7 (495) 786-34-43
  • ref@ssd.ru
  • Режим работы
  • понедельник – пятница: с 8.00 до 17.00
  • Для проектировщиков
  • Конфигуратор оптических шнуров и кроссов
  • Конфигураторы ВОЛС
  • Декларации
  • Инструкции
  • Видеоинструкции
  • Каталог Прайс-лист —>
    Весь прайс-лист 1 Линейные и стационарные сооружения связи 2 Монтаж и измерения электрических кабелей связи 3 Монтаж и измерения оптических кабелей связи % Распродажа

Условия доставки: Счет более 50 000 рублей по Москве – БЕСПЛАТНО * .

Счет менее 50 000 рублей в пределах МКАД (не далее 5 км за МКАД) — 500 руб., далее 5 км за МКАД дополнительно 30 рублей за 1 км в оба конца.

* Бесплатная доставка не распространяется на продукцию ЖБИ, смотровые устройства КОТ, чугунную продукцию, асбестоцементную/ПНД трубу, подвесную арматуру и шкафы ШРМ. Доставка осуществляется до «подъезда» и не включает в себя услуги по разгрузке и подъему товара.

Доставка в регионы рассчитывается индивидуально. Стоимость доставки и Тарифы на транспорт ССД

  • * — Доставка осуществляется до «подъезда» и не включает в себя услуги по разгрузке и подъему товара.
  • ** — Бесплатная доставка не распространяется на продукцию ЖБИ
  • Для ввода количества товара с помощью клавиатуры, пожалуйста, вернитесь в карточку товара и воспользуйтесь этой возможностью.

    Минимальная партия товара: шт

    Выберите количество, соответствующее минимальной партии или

    Если Вас интересует количество отличающееся от минимальной партии, укажите это в комментарии к заказу.

    Введенное значение должно быть кратно:

    Введите число меньше или больше

    Если Вас интересует количество отличающееся от кратности партии, укажите это в комментарии к заказу.

    Вы уверены что хотите положить в Корзину километров, возможно имеется ввиду метров?

    ЗАО «Связьстройдеталь» устанавливает розничные цены и предоставляет скидки с учетом себестоимости, складывающихся рыночных цен, конъюнктуры рынка и объёмов закупок покупателей.

    В зависимости от себестоимости и сложившейся рыночной ситуации на ряд товаров и изделий предоставляются дополнительные скидки (дистрибьюторские или партнерские), которые позволяют продавать товары ниже оптовой цены. Такие номенклатурные единицы отмечены в прайс-листе ССД в колонке «Доп. скидки» словом «Да».

    По вопросам заключения постоянных договоров с партнерской скидкой, а также дистрибьюторских договоров, для компаний занимающихся торговой деятельностью, обращайтесь в Отдел продаж Связьстройдеталь: +7 (495) 786-34-34

    На обложке карточки товара помимо фотографии, названия и розничной цены изделия присутствует динамическое поле «Наличие/Поставка».

    В случае, если товар есть на складе в свободной продаже, то в карточке присутствует поле «Наличие» с указанием количества доступного товара.

    В случае, когда товара на складе нет или он зарезервирован под отгрузку заказчикам, присутствует поле «Поставка», с указанием прогнозируемого срока изготовления.

    Срок изготовления может быть меньше указанного, в зависимости от загруженности производства.

    Более подробная информация, а именно «Кол-во зарезервированного товара», находящегося на складе или «Оптовая цена товара» указываются в самой карточке товара.

    Разновидности и правила установки соединительных муфт для кабеля

    Прокладывание кабеля значительной протяженности сопряжено с необходимостью его удлинения и создания ответвлений. При этом нужно соблюдать абсолютную герметичность соединений. Решить эти задачи позволяет соединительная муфта для кабеля. Эти изделия также применяют в случае обрывов на отдельных участках кабеля.

    Области применения

    Муфты нашли широкое применение на энергетических и коммуникационных объектах. Их устанавливают в электрические цепочки между оборудованием, при объединении разнообразных линий в одну сеть.

    Существует несколько нюансов, влияющих на конструкцию соединения:

    1. Разновидность соединяемых проводников. Принимают во внимание диаметр, материал изолятора, тип металла токопроводящей конструкции.
    2. Диаметр провода, а также материал, наружной оболочки.
    3. Назначение кабеля (силовой, для связи), разрешенное напряжение, тип передаваемых сигналов.

    Кабельные муфты используют для всех типов прокладки — подземных и воздушных. На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов.

    Муфтовая конструкция дает возможность упорядочивания местоположения каждого проводника в ячейке соединительной кассеты. Благодаря этому создается герметичный контакт изоляционных элементов и наружной бронированной оболочки. Корректно выбранное и установленное устройство почти не дает искажений электрического сигнала и не меняет напряжение и токи в силовых кабелях.

    Классификация

    Муфты классифицируются по множеству параметров. Основные среди них — назначение, тип конструкции, материал, вид диэлектрической изоляции.

    По назначению муфты подразделяют на:

    • соединительные;
    • ответвительные;
    • стопорные;
    • переходные;
    • концевые.

    По типу конструкции:

    • однофазные;
    • трехфазные.

    По материалу изготовления:

    • свинец;
    • эпоксидная смола;
    • чугун;
    • латунь;
    • полимеры.

    По разновидности диэлектрической изоляции:

    • резина;
    • пластик;
    • пропитанная бумага.

    Соединители различают по параметру напряжения в силовых проводниках, с которыми они будут функционировать. Существуют муфты для кабелей 1–10 кВ.

    Основные разновидности муфт

    Соединительные

    Этот вид муфт наиболее распространен и используется при монтаже проводников, а также для ликвидации обрывов на линиях. С конструкционной точки зрения выделяют монолитные устройства и разборные. Оба типа соединителей обеспечивают герметичность, механическую прочность и стойкость соединения к агрессивным средам.

    Соединительные муфты предназначены для проводников с изоляцией из бумаги или пластика. Одна из разновидностей таких устройств — переходная муфта — соединяется с любым кабелем, вне зависимости от вида изоляционного материала.

    Ответвительные

    Данный вид устройств относят к специализированному виду арматуры. Используют их исключительно на силовых линиях для отвода кабеля в нужном направлении.

    Стопорные

    Задача стопорной муфты состоит прежде всего в обеспечении жесткости всех элементов оболочек, в том числе экранирующей и изолирующей.

    Жесткость соединения необходима, чтобы избежать сползания некоторых частей кабеля под собственной массой на тех участках, где линия расположена по вертикали или под большим углом. Потребность в стопорных соединителях определяют на основе инженерного анализа. Проводят расчеты с учетом множества факторов:

    • протяженность кабеля, идущего по наклонной;
    • прочность составных частей кабеля;
    • разрешенные нагрузки;
    • угол наклона и др. обстоятельства.

    Существует дополнительная разновидность стопорных соединителей — стопорно-переходная.

    Термоусаживаемые муфты

    Установка соединителей с изоляцией из термоусаживаемых трубок не отличается сложностью, так как пластмассовые составляющие упрощают процесс стыковки проводников. Монтаж занимает приблизительно вдвое меньше времени по сравнению с соединительными элементами других типов.

    Полимер, из которого изготовлен соединитель, по достижении 150-градусной температуры (используют газовую горелку или фен) сжимается и надежно скрепляет обхватываемую деталь. В результате достигается полная герметичность соединения. В процессе обжимки происходит удаление воздуха из всех полостей. Остывая, материал приклеивается к элементам силовой линии, обволакивая поверхности. Срок службы соединения достигает четверти века.

    Муфты холодной усадки

    Соединения этого типа основаны на технологии эластомеров, где на изделие наносится диэлектрик. Как диэлектрическую основу используют силикон. Диэлектрик позволяет максимально качественно заизолировать соединение.

    Монтаж проводят при стандартной температуре. Разогрев не используется. Вместо этого применяется натяжение с холодной усадкой.

    Арматура для силовых кабелей с эластомером находится во внутренней части спиралевидного корда и устанавливается на положенное ей место. Далее элемент распределяют по всей поверхности коммутации соединения и натягивают на изолируемую площадь с двух сторон. После этого корд достают, вращая против часовой стрелки.

    В результате установки изоляция полностью покрывает защищаемую область. Метод часто используют в производственных зданиях, где есть открытый огонь или угроза воспламенения.

    Концевая муфта

    Электрическая концевая муфта предназначена для надежной фиксации концов проводника и обеспечения герметичности его внутренних составляющих. Используется в распредщитах, электрооборудовании и других оконечных системах.

    Особенности установки

    Технические требования к муфтам различаются в зависимости от предназначения устройств. Однако существуют и общие условия, выполнение которых обязательно в любом случае:

    • герметичность соединения;
    • влагоустойчивость материала и участков стыковки;
    • высокая прочность, способность противостоять механическим нагрузкам;
    • устойчивость корпуса к воздействию агрессивных внешних сред.

    В наибольшей степени указанным требованиям соответствуют два типа муфт — термоусадочные и холодной усадки. Их характеризуют универсальность, совместимость с любыми видами изоляционных материалов. Поэтому в качестве примера далее будет рассмотрена установка термоусадочной муфты.

    Монтаж термоусадочной муфты

    Вначале следует подготовить кабель. С его концов удаляют изолирующую бронированную оболочку — вплоть до токопроводящих элементов. С жил изоляцию на этом этапе не снимают. Протяженность разделки кабеля определяют несколькими факторами:

    • марка кабеля;
    • сечение, материал токопроводящей жилы;
    • количество жил, а также другие параметры, указанные в справочниках.

    Далее готовят к установке муфту:

    1. Надевают на конец кабеля термоусадочную трубку.
    2. Провод заземления на соединительных и концевых муфтах закрепляют специальным контактом (без дальнейшей пайки).
    3. Места соединения перемычки с бронированной оболочкой заворачивают в герметизирующую ленту.
    4. Для заземлительных перемычек применяют медные проводники с 16-миллиметровым сечением. Если сечение жил составляет 120–240 кв. мм, ставят 25-миллиметровую перемычку.
    5. Надевают термоусадочные трубки на окончания оставшихся проводов кабеля.
    6. Соединяют фазные проводники и нейтраль. Соединение выполняют обжимными гильзами или болтами со съемной головкой.
    7. Провода кладут в ячейки каркасной кассеты и закрывают.

    Кассету стыкуют с внешней термоусадочной трубкой. Происходит нагрев, в результате чего наступает полная усадка. Все соединительные элементы имеются в муфтовых комплектах.

    Кабельные муфты холодной усадки ставят более простым способом. Начало процесса такое же, как и в случае с термоусадочной муфтой. На завершающей стадии на муфту надвигают пружинку с силиконом EPDM. Далее ее убирают, а силикон обтягивает муфту, вследствие чего создается герметичное соединение.

    Типичные ошибки при монтаже соединительных муфт

    Грязная поверхность

    Монтаж соединителя на кабель обычно осуществляют в условиях, где сложно соблюсти чистоту рабочего пространства (котлованы, траншеи, промышленные помещения). Однако загрязненные поверхности ухудшают возможность создания герметичного соединения. Рекомендуется использовать пленочные защитные покрытия, следить за чистотой инструментария и расходных материалов, удалять грязь с рабочей поверхности.

    Нарушения технологии

    Размеры соединительных трубок и проводников должны отвечать требованиям компании-производителя. Иначе постепенно проявят себя разнообразные дефекты. Их нужно заранее находить и затирать напильником, а также обрабатывать шлифмашинкой. Выступающие элементы крепежа тоже необходимо шлифовать. После окончания установки тщательно удалить опилки с рабочей поверхности.

    Неодинаковая толщина изоляции манжеты

    Неравномерная толщина изоляционного слоя возникает после проведения термоусадки. Чтобы избежать этой проблемы, поверхность должна разогреваться одинаково. Помогает решить вопрос использование гнутого жестяного отражателя. Данное приспособление обеспечивает равномерное распределение температуры по всей поверхности. В результате клеевой состав разогревается и распределяется равномерно, а толщина изоляции остается примерно одинаковой.

    Негерметичные муфты

    Изделия, монтируемые на высоковольтные силовые линии, имеют три герметичных пояса:

    • межфазовый;
    • корпусной;
    • внешний.

    Для усадки внешних поясов применяют дополнительные герметики. Ими обрабатывают стыки. После тепловой обработки клей должен выступить за края соединения, создавая барьер на пути вредных веществ. Если клей не выступил, соединение не будет герметичным.

    Воздух в муфте

    Полости между соединительными элементами заполняют герметиком. Если вместо герметика в полости остается воздух, неизбежно развивается процесс ионизации.

    Читать еще:  Профессиональные устройства и дедовские способы для поиска скрытой проводки в стене

    Установку соединительных элементов для силовых линий нужно осуществлять в строгом соответствии с технологическими требованиями. Все работы должны проводить специалисты, так как монтаж требует немалой квалификации и опыта.

    Муфты кабельные соединительные в Балашихе

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    Чтобы узнать, как купить муфту кабельную соединительную в Балашихе по доступной цене, воспользуйтесь нашим сервисом. Вы найдете дешевые товары и самые выгодные предложения с описанием, фото, отзывами и адресами. Цены и магазины недорогих муфт можно посмотреть в нашем онлайн интернет каталоге товаров Балашихи, а так же узнать, где продаются муфты кабельные соединительные оптом в Балашихе. Если Вы представитель компании или магазина, добавьте свои товары бесплатно.

    Кабельные муфты

    При ремонте, оконцевании и сращивании силовых линий особое значение имеет простота монтажа кабельной арматуры, так как потеря времени чревата издержками. Не менее важно, чтобы изделия отличались износоустойчивостью, ведь в процессе эксплуатации они подвергаются воздействию негативных факторов среды. Всем этим условиям отвечают кабельные муфты производства АО «ПЗЭМИ», рассчитанные на напряжение 1–35 кВ.

    Компания предлагает широкий перечень товаров. В каталоге представлены сотни наименований гильз, манжет, наконечников и муфтовых соединений — достойных аналогов продукции Raychem. Есть изделия из негорючих материалов, с изоляцией из бумаги и сшитого полиэтилена. Все кабельные муфты сертифицированы и проходят контроль качества на испытательной базе.

    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>
    • » >»—>

    Плюсы кабельной арматуры производства АО «ПЗЭМИ»:

    • герметичность;
    • электрическая и механическая прочность;
    • стойкость к агрессивным воздействиям окружающей среды;
    • простой монтаж даже при отрицательных температурах;
    • устойчивость к сезонным колебаниям грунтов.

    При покупке аналогов кабельных муфт Raychem учитывайте:

    • технологические характеристики;
    • габариты;
    • для какой кабельной продукции предназначена муфта;
    • диаметр манжеты до и после усадки;
    • климатическое исполнение;
    • особенности комплектации и монтажа.

    Для заказа термоусаживаемых кабельных муфт (аналогов Raychem) определитесь с нужным наименованием товара и оформите покупку через интерфейс сайта.

    Муфты кабельные соединительные в Балашихе

    Тип: муфта соединительная; Серия: 3ПСТ; Число подключенных проводников: 3; Сечение магистрального проводника: 150 кв.мм; Назначение: соединительные/переходные; Количество жил: 3 шт.; Напряжение: до 6 кВт; Сечение жил min: 150 мм; Сечение жил max: 240 мм

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Кабельная муфта КВТ 3ПСТ-6-150/240 /Б/

    Соединительные кабельные муфты для контрольных кабелей ПСТк Предназначены для соединения и ремонта контрольных кабелей с ПВХ изоляцией с броней и без брони на напряжение 660 В переменного тока или 1 кВ постоянного тока Типы монтируемых кабелей: КВВГ, кввгэ, кввгнг, кввг.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Соединительные кабельные муфты для контрольны.

    Муфта соединительная 5ПСТ(б)-1-16/25-Б (КВТ) с броней с болтовыми соединителями 5ПСТ(б)-1-16/25-Б Муфты термоусаживаемые соединительные на напряжение до 1 кВ для 5-ти жильных кабелей с броней с пластмассовой изоляцией 5ПСТ-1 (КВТ

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта соединительная 5ПСТ(б)-1-16/25-Б (КВТ).

    Артикул: 581-576 Соединительная муфта Huter 71/5/3 Муфта 71/5/3 разработана для моек высокого давления. Нередко при использовании оборудования необходимо увеличить длину шланга. В таком случае не обойтись без специального элемента. Муфта 71/5/3 используется для соединен.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Соединительная муфта Huter 71/5/3

    Производитель: TDM ЕLECTRIC

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта соединительная 32 мм TDM Electric SQ040.

    Предназначено для закрытия стыка между двумя отрезками кабель-каналов ДKC. Производитель: «ДКС» (Диэлектрические кабельные системы), Россия

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Соединение на стык кабель-канала ДКС 25х17 мм.

    Муфта концевая Gardena для кабеля 24 В по выгодной цене

    Читать еще:  Как быстро и правильно зачистить провод от изоляции

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта концевая Gardena для кабеля 24 В

    Муфта соединительная 5ПСТ(б)-1-16/25-Б (КВТ) с броней с болтовыми соединителями 60360 Муфты термоусаживаемые соединительные на напряжение до 1 кВ для 5-ти жильных кабелей с броней с пластмассовой изоляцией 5ПСТ-1 (КВТ

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта соединительная 5ПСТ(б)-1-16/25-Б (КВТ).

    Наименование товара: Муфта кабельная соединительная 1СТп (тк)-4ж (70-120) Класс: 204020 — Кабельные муфты Страна: Россия Производитель: Нева-Транс Комплект Артикул расширенный: 22010007 Ед.измерения: шт Сертификат: POCC RU.ME80.H02105 Характеристики товара: Марка: 1СТп(.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Нева-Транс Комплект Муфта кабельная соедините.

    Муфта соединительная ПСТ предназначены для соединения 3-4-5 жильных силовых кабелей с пластмассовой изоляцией без брони, на напряжение до 1 кВ. Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других…

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта 4 ПСТ-1 с соединителями ЗЭТА

    Тип: муфта соединительная; Серия: 3ПСТ; Число подключенных проводников: 3; Сечение магистрального проводника: 150 кв.мм; Сечение жил min: 150 мм; Сечение жил max: 240 мм; Назначение: соединительные/переходные; Количество жил: 3 шт.; Напряжение: до 6 кВт

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Кабельная муфта КВТ 3ПСТ-6-150/240 /Б/

    Соединительные кабельные муфты 2ПСТ-1 предназначены для соединения 2-х жильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Соответствует требованиям ГОСТ 13781.0-86 Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ввбг, (А)ПвКШв.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Соединительные муфты для кабелей с пластмассо.

    Одноконусные муфты типа МС применяются на линиях железнодорожной связи для восстановления свинцовых и алюминиевых оболочек кабелей. При размещении в грунте муфты МС защищают полиэтиленовыми защитными муфтами, которые в процессе монтажа заливаются полиуретановым герметик.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта св.соединительная МС-25

    Муфты кабельные 4 ПСТ-1-70/120 на сечение кабеля 70-120 мм? предназначены для соединения 4-жильных силовых кабелей с пластмассовой изоляцией без брони, на напряжение до 1 кВ. Муфты соединительные 4ПСТ-1 устанавливаются как в…

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта 4 ПСТ-1 с соединителями Zkabel

    Одноконусные муфты типа МС применяются на линиях железнодорожной связи для восстановления свинцовых и алюминиевых оболочек кабелей. При размещении в грунте муфты МС защищают полиэтиленовыми защитными муфтами, которые в процессе монтажа заливаются полиуретановым герметик.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта св.соединительная МС-30

    Муфта соединительная термоусаживаемая марки 1СТп(тк)-4х(35-50) с соединителями болтовыми предназначена для соединения 4-х жильных силовых кабелей сечением 35, 50 мм? с бумажной или с пластмассовой изоляцией, с броней или без…

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта соединительная 1СТп(тк)-4х(35-50) с СБ.

    Соединительные кабельные муфты 4ПСТ-1 используются для соединения 4-х жильных кабелей: с пластмассовой изоляцией (ПВХ/СПЭ) с броней и без брони на напряжение до 1 кВ Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А…

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Соединительные муфты для кабелей с пластмассо.

    Соединительные муфты для 3-, 4- и 5- жильных кабелей с пластмассовой изоляцией POLJ-01, SMOE Кабель: ВВГ, АВВГ, АВБбШв SZAMtKAtM, KAtM, N(A)YY, N(A)YBY, VVG, AVVG. Конструкция (Для кабелей без брони): Соединительная муфта Raychem Райхем состоит из четырех или пяти внутр.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Соединительные муфты для 3, 4 и 5-жильных каб.

    Муфта кабельная соединительная термоусаживаемого типа производится из, специальным образом обработанных полимеров, в связи с чем она приобретает отличные изоляционные свойства, обеспечивает качественное соединение и оконцевание кабеля, становится устойчивой к неблагопри.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Кабельная муфта 3М 3х1.5-4 ART 76866

    Тип: муфта соединительная; Серия: 3СТп; Число подключенных проводников: 3; Сечение магистрального проводника: 150 кв.мм; Сечение жил min: 150 мм; Сечение жил max: 240 мм; Назначение: соединительные/переходные; Количество жил: 3 шт.; Напряжение: до 10 кВт

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Кабельная муфта КВТ 3СТп-10-150/240 /Б/

    Тип: муфта соединительная; Габариты: длина 178 мм; Количество в упаковке: 1 шт.; Сечение жил min: 1.5 мм; Сечение жил max: 6 мм; Назначение: заливная; Количество жил: 5 шт.; Напряжение: до 1 кВт

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта для многожил. кабеля 3M 91-NBA1

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта соединительная для труб 25мм ПожТехКабе.

    4СТп-1-70/120 Муфта соед. 4х70-120 кв.мм, 1 кВ, изоляц маслопропит(ПВХ), без соединителей, бронир/не бронир кабель по выгодной цене

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    4СТп-1-70/120 Муфта соед. 4х70-120 кв.мм, 1 к.

    описание: Концевая муфта для кабеля 24 В GARDENA предназначена для герметичного присоединения соединительного кабеля 24 В GARDENA (арт. 1280-20) к клапанам для полива 24 В (арт. 1278-20) при использовании коробки для клапана для полива V1 (арт. 1254-20). Соединение осущ.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта Gardena Концевая для кабеля 24 В 01282-.

    Муфта соединительная 1ПСТ(тк)-5х(70-120) с СБ для кабеля без брони 22010015 НТК по выгодной цене

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта соединительная 1ПСТ(тк)-5х(70-120) с СБ.

    Тип: муфта соединительная; Серия: 3СТп; Число подключенных проводников: 3; Сечение магистрального проводника: 150 кв.мм; Сечение жил max: 240 мм; Назначение: соединительные/переходные; Количество жил: 3 шт.; Напряжение: до 10 кВт; Сечение жил min: 150 мм

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Кабельная муфта КВТ 3СТп-10-150/240 /Б/

    Артикул: 22020009. «К» — концевая муфта; «С» — соединительная муфта; «П» — муфта для кабеля с пластмассовой изоляцией; «В» — муфты предназначены для внутренней установки; «Н» — арматура, используемая для наружной установки; «нг» — продукция создана из негорючих материал.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Нева Транс Муфта кабельная концевая внутр. 1к.

    Тип: муфта соединительная; Серия: 3СТп; Число подключенных проводников: 3; Сечение магистрального проводника: 150 кв.мм; Количество жил: 3 шт.; Напряжение: до 10 кВт; Сечение жил min: 150 мм; Сечение жил max: 240 мм; Назначение: соединительные/переходные

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Кабельная муфта КВТ 3СТп-10-150/240 /Б/

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта ДЖИЛЕКС 40 х 40 соединительная 9257

    Одноконусные муфты типа МС применяются на линиях железнодорожной связи для восстановления свинцовых и алюминиевых оболочек кабелей. При размещении в грунте муфты МС защищают полиэтиленовыми защитными муфтами, которые в процессе монтажа заливаются полиуретановым герметик.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта св.соединительная МС-50

    Муфта соединительная кабельная 4ПСТ(б) -1- 70/120 (КВТ

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта соединительная кабельная 4ПСТ(б) -1- 70.

    Тип: муфта соединительная; Серия: 3ПСТ; Число подключенных проводников: 3; Сечение магистрального проводника: 150 кв.мм; Напряжение: до 10 кВт; Сечение жил min: 150 мм; Сечение жил max: 240 мм; Назначение: соединительные/переходные; Количество жил: 3 шт

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Кабельная муфта КВТ 3ПСТ-10-150/240 /Б/

    Жилы кабеля соединяются с помощью соединительных гильз, герметизация муфты достигается усадкой с клеевым подслоем

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Термоусаживаемая соединительная кабельная муф.

    Тип фитинга: муфта соединительная Материал: латунь

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта соединительная PORTOTECNICA 10810 (5692.

    Соединительная муфта Wize pro EС1 для штанг потолочных видеостен

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Wize соединительная муфта EС1

    Муфта соединительная ПСТ предназначены для соединения 3 жильных силовых кабелей с пластмассовой изоляцией без брони, на напряжение до 1 кВ. Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других…

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта 3 ПСТ-1 без соединителей ЗЭТА

    Артикул: 22010005 . «К» — концевая муфта; «С» — соединительная муфта; «П» — муфта для кабеля с пластмассовой изоляцией; «В» — муфты предназначены для внутренней установки; «Н» — арматура, используемая для наружной установки; «нг» — продукция создана из негорючих материа.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Нева Транс Муфта кабельная соединительная 1СТ.

    Соединительные кабельные муфты 3ПСТ-1 предназначены для соединения 3-х жильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ввбг, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY Соеди.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Соединительные муфты для кабелей с пластмассо.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта ДЖИЛЕКС 32 х 32 соединительная 9255

    Соединительные кабельные муфты для контрольных кабелей ПСТк Предназначены для соединения и ремонта контрольных кабелей с ПВХ изоляцией с броней и без брони на напряжение 660 В переменного тока или 1 кВ постоянного тока Типы монтируемых кабелей: КВВГ, кввгэ, кввгнг, кввг.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Соединительные кабельные муфты для контрольны.

    Название элемента: Проходная соединительная кабельная муфта. П

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта соединительная кабельная МСК 6-16 мм2 T.

    Описание: Муфта кабельная термоусадочная от компании Grundfos используется для герметичного соединения кабеля двигателя насосов SP и SP-A, SQ и SQE с 3-х жильным или 4-х жильным водонепроницаемым кабелем. Кабельную муфту подбирают в зависимости от численности жил и сече.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта кабельная термоусадочная Grundfos, КМ №.

    Тип: муфта соединительная; Серия: 3СТп; Число подключенных проводников: 3; Сечение магистрального проводника: 150 кв.мм; Назначение: соединительные/переходные; Количество жил: 3 шт.; Напряжение: до 10 кВт; Сечение жил min: 150 мм; Сечение жил max: 240 мм

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Кабельная муфта КВТ 3СТп-10-150/240 /Б/

    Соединительные кабельные муфты 1ПСТ-1 нг-LS используются для герметичного соединения кабелей и проводов с пластмассовой изоляцией (ПВХ/СПЭ) на напряжение до 1 кВ Комплект состоит из болтового соединителя с угловым расположением болтов и термоусаживаемой манжеты с клеевы.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Соединительные муфты для кабелей «нг-LS» с пл.

    Муфта соединительная термоусаживаемая марки 10СТп(тк)-3х(70-120) с соединителями болтовыми предназначена для соединения 3-х жильных силовых кабелей сечением 70, 95, 120 мм? с бумажной пропитанной изоляцией на напряжение до 10 кВ…

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта соединительная 10СТп(тк)-3х(70-120) с С.

    Тип: муфта соединительная; Габариты: длина 148 мм; Количество в упаковке: 1 шт.; Сечение жил max: 2.5 мм; Назначение: заливная; Количество жил: 5 шт.; Напряжение: до 1 кВт; Сечение жил min: 1.5 мм

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Муфта для многожил. кабеля 3M 91-NBA0

    . «К» — концевая муфта; «С» — соединительная муфта; «П» — муфта для кабеля с пластмассовой изоляцией; «В» — муфты предназначены для внутренней установки; «Н» — арматура, используемая для наружной установки; «нг» — продукция создана из негорючих материалов; «тп» — на осн.

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    Подольский зэми Муфта кабельная концевая 4КВН.

    Тип: муфта соединительная; Серия: 3ПСТ; Число подключенных проводников: 3; Сечение магистрального проводника: 150 кв.мм; Сечение жил min: 150 мм; Сечение жил max: 240 мм; Назначение: соединительные/переходные; Количество жил: 3 шт.; Напряжение: до 10 кВт

    Самовывоз, Почта РФ, Курьером, Логистическая компания

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
