Какой силовой кабель выбрать для дома

Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?

На прилавках магазинов представлен большой ассортимент электротехнической продукции. Не является исключением и силовой кабель для электропроводки. Неподготовленному пользователю трудно понять, какой кабель использовать для проводки в квартире.

Отличия кабелей от проводов

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.

Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.

Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

  • пониженной ценой при сопоставлении с медными проводами для электропроводки;
  • облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводимость;
  • окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы — до полувека;
  • повышенная механическая прочность;
  • монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Каким кабелем делать проводку

Время на чтение:

От правильности монтажа проводки в доме зависит не только функционирование приборов, но и безопасность человека. В этой статье говорится о том, какие провода используются при электромонтаже в частном доме.

Типы проводов для электропроводки

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

Процесс электромонтажных работ

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Многожильные провода

Также кабель для проводки можно разделить на:

  • моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
  • многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

  • если не указан символ А — то внутри медные провода;
  • В — означает ПВХ изоляцию;
  • В — наружный слой также произведён из ПВХ;
  • Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ модель

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

Провод NYM

Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.

НЮМ можно расшифровать как:

  • N — изделие стандартного вида;
  • Y — слой изоляции выполнен из ПВХ состава;
  • M — имеет внешнюю оболочку.

Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.

ПУНП кабель

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

  • П — провод;
  • УН — универсальный;
  • П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Бронированный провод ВБбШв

ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.

  • В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
  • Бб — бронь произведена из металлических лент;
  • Шв — наружный слой имеет в составе ПВХ.

Бронированная изоляция

Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.

В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.

Правила выбора кабелей для электропроводки в доме

Существует ряд правил, по которым можно выбрать кабель для прокладки в доме. Ниже описаны основные критерии выбора силового провода.

Расчёт сечения кабеля

Сечение провода для домашней проводки имеет устойчивые стандарты. Их параметры выбираются с направлением на силу тока, метод прокладки, материал, из которого изготовлено изделие. Ведь при использовании провода при критических температурах, жилы способны нагреваться до 70 градусов.

Таблица мощности по диаметру провода

Для расчета сечения можно воспользоваться формулой Р/V.

  • Р — общая мощность бытовых приборов в доме;
  • V — напряжение в сети.

Мощность провода

Правильно подобрать кабель можно по мощности. Для этого необходимо составить список всех необходимых бытовых приборов в доме и посчитать сколько они потребляют энергии в общем и по отдельности. Далее суммировать полученные показатели и проверить таблицу мощностей:

Мощность, кВт (кBA)0,10,30,60,70,91,01,31,51,82,02,43,03,54,24,55,0
Стандартное сечение, мм 20,30,40,40,50,70,71,01,31,41,52,02,53,03,04,04,0
Диаметр, мм0,660,660,660,50,990,991,11,21,31,31,61,71,71,92,22,2

По токовой нагрузке

Показатель электрического тока указывается символом «А» и измеряется в Амперах.

Схема электропроводки в частном доме

При покупке кабеля нужно помнить, чем больше сечение изделия, тем оно лучше.

Макс. ток, А1,02,03,04,05,07,01114212732405563
Нормальное сечение, мм 20,30,40,50,81,01,222,33,14,25,06,38,010
Диаметр, мм0,60,60,70,91,21,21,21,72,22,32,72,73,23,8

Расчет по длине

Перед выбором кабеля нужно помнить о том, что при работе он будет нагреваться. Чем короче провод, тем сильнее он будет греться. Поэтому нужно подбирать более длинные кабели, чтобы исключить возможность короткого замыкания.

Алюминиевый провод

Кабель имеет свои плюсы:

  • легкость, такой провод удобен при монтаже;
  • устойчивость к коррозии;
  • низкая стоимость.

Фото неисправной электропроводки

Не смотря на эти преимущества, уже мало кто приобретает алюминиевые провода. Они не имеют высокого уровня безопасности. В таком изделии низкая проводимость тока, поэтому приборы могут быстрее выходить из строя. Алюминиевые сплавы быстрее окисляются, особенно если соприкасаются с другими металлами. Поэтому необходимо обязательно использовать клеммники.

Медный провод

Преимущества медного состава:

  • высокая степень проводимости (даже если провод окислился, он не потеряет свои способности);
  • долгий срок эксплуатации от 45 до 50 лет;
  • повышенная прочность, сгибать кабель можно до 10 раз, без образования повреждений;
  • легкость прокладки. В домашней проводке можно самостоятельно проложить такой кабель.

Основной минус этого кабеля в том, что он имеет высокую цену. Но это обусловлено дорогими материалами и функциями изделия. Медный кабель не горит, не распространяет вредный дым и огонь по проводке.

Медные жилы

Какой провод лучше всего выбрать для проводки в доме или квартире

Если послушать опытных электриков, то при вопросе, какой провод использовать для проводки в квартире, рекомендуется выбирать медный. В основном его устанавливают в специальные штробы в стенах.

Наиболее помехоустойчивая марка провода для электропроводки будет двухжильная ВВГ из меди. Но он должен быть дополнительно защищен слоем изоляции или помещен в специальную гофру, которая исключает образование механических повреждений или доступ влаги к изделию.

Если у человека не хватает средств, то можно выполнить смешанный тип проводки. Использовать алюминиевые кабели для групп освещения, а для установки розеток протянуть медные.

Алюминиевые жилы

При покупке провода, важно не попасть на подделку. Поскольку в последние 10 лет открылось достаточно много фабрик по изготовлению кабельной продукции. Поэтому при покупке нужно обращать внимание на имя производителя, срок гарантии изделия, проверить целостность упаковки. Если упаковка повреждена или ее вообще нет, то это говорит о том, что изделие неправильно хранили на складе, и возможно на него попадала влага или был поврежден слой изоляции. Тогда рекомендуется отказаться от приобретения такого кабеля.

Непосредственно перед началом монтажных работ, в обязательном порядке нужно проверить изделие на наличие механических повреждений. Потому что в последствии, даже небольшая трещина может привести к короткому замыканию.

Правильное хранение

В заключении необходимо отметить, что при монтаже проводки в частном доме, желательно отдать предпочтение меди. Она полностью оправдывает свою стоимость. Но, если человек не обладает навыками электрики, то даже медные провода могут вызвать неприятные последствия. Поэтому лучше пользоваться услугами специалистов с хорошим электрооборудованием.

Как гарантированно выбрать хороший кабель для проводки?

На кабеле не принято экономить: если он не будет выдерживать расчетные нагрузки, так и до пожара недалеко. Объясняем, на что обратить внимание при выборе.

Допустим, вам нужен кабель типа ВВГ для силовой проводки (3*2,5). Если вы проанализируете ассортимент магазинов, обнаружите, что одно и то же наименование имеет разную цену и даже вес! Стоит ли обращать на это внимание? Рассказываем, как гарантированно отличить хороший кабель от «эконом-варианта».

Экспресс-метод: как выбрать хороший кабель?

Ниже мы приведем подробную методику выбора кабеля. Но что делать, если у вас нет времени изучать ГОСТы, таблицы или любая математическая формула вводит вас в ступор. Тогда действуем по упрощенной методике.

  1. Выбираем кабель, в названии которого есть «ГОСТ». Это значит, что он соответствует государственными стандартам.
  2. Если в выборке оказалось несколько вариантов, берем тот, у которого больше удельный вес. Как правило, это значит, что металла в кабеле больше, а изоляция толще. Удельный вес обычно указан даже в описании товара.
Читать еще:  Удлинение интернет кабеля в домашних условиях: переходники и скрутки

Конечно, это сильно упрощенная методика. Тем, кому не лень разобраться с деталями, предлагаем более эффективный алгоритм.

По какому стандарту изготавливаются кабели ВВГ, АВВГ, АВБбШв и ВБбШв?

Эти типы кабелей наиболее популярны при монтаже проводки. Зачастую именно кабель ВВГ (или ВВГнг) применяют для укладки проводки в квартире или доме. При всем разнообразии вариантов «для себя» хочется купить тот, который гарантированно выдерживает заданную нагрузку.

Кабели ВВГ, АВВГ, АВБбШв, ВБбШв, а также их производные ВВГнг, ВВГнг-LS, АВВГнг и АВВГнг-LS изготавливаются по ГОСТу 16442-80. Этот ГОСТ определяет сечение токоведущей жилы, диаметр внешней оболочки и изоляции жил. В таблице ниже показано, какой толщины должна быть изоляция для определенного сечения жил:

Также каждому сечению провода должно соответствовать определенное сопротивление изоляции, которое выражается в МОм*км. Оно приведено ниже в таблице:

И что же теперь делать со всей этой информацией? Она необходима для того, чтобы определить, соответствует ли кабель ГОСТу или изготовлен только по ТУ завода.

Предположим, вы пришли в строительный магазин для покупки кабеля ВВГнг. Если вы покупаете целую бухту (а не отрез), к ней должен идти паспорт (инструкция), в котором указано, по какому стандарту он выполнен. Допустим, там указаны только ТУ завода. Не пугайтесь: техусловия могут соответствовать ГОСТу. Это легко проверить.

Сравните указанный диаметр изоляции провода и ее сопротивление с табличными данными , которые мы привели. Если они совпадают, это хороший признак — можно продолжать проверку дальше.

Как узнать, соответствует ли сечение провода стандарту: например, 2,5 мм 2 ? Для этого потребуется штангенциркуль или обычная линейка. Измеряем диаметр среза провода, а затем получаем квадратное сечение по формуле Sкр = 0,785d 2 , то есть нужно диаметр провода возвести в квадрат и умножить на 0,785. Если получили 2,5 — отлично, можно покупать. А что, если 2,3? Тогда потребуется еще одно действие.

В ГОСТ 22483 — 77 в п.1.4а сказано:

Проще говоря, если электрическое сопротивление токоведущей жилы в норме, тогда ее сечение может отличаться от стандарта. Теперь смотрим на сопротивление жил, указанное в паспорте к товару и сверяете его по ГОСТ 22483 — 77 или ГОСТ 22483-2012 в таблице. Таблицу приводим ниже.

Если все параметры соответствуют, то даже при указании ТУ, а не ГОСТ, на упаковке, кабель можно брать.

Какие производители заслуживают доверия?

Ниже приводим проверенных производителей, которые изготавливают свою продукцию по ГОСТ:

  • Нексанс Россия. Это дочернее предприятие французской компании Nexans. Продукция производится на заводе в Угличе Ярославской области. Помимо бытового электрооборудования компания изготавливает кабели и ЭУ для высоковольтных линий. Вся продукция качественная и соответствует стандартам. Минусом же является довольно высокая цена на электротехнические товары.
  • ОАО Севкабель. В свое время этот завод сыграл важную роль в электрификации СССР. Производит огромное количество электротехнической продукции высокого качества. В среднем чуть дешевле Нексанса, но ненамного.
  • ООО Камкабель. Пермский завод, который производит более 55 000 различной продукции. В отличие от Севкабеля, Камкабель имеет огромное количество розничных точек (по франшизе) по всей России. На своем сайте регулярно публикует алгоритмы экспресс-оценки кабельной продукции (по которым можно проверить их же собственную продукцию).
  • ОАО Электрокабель Кольчугинский завод. Выпускают продукцию от «домашнего» провода до нужд крупных энергетических компаний. Помимо прочего изготавливают специализированные саперные провода.

А проводом какого производителя вы пользуетесь? Поделитесь вашим опытом в комментариях.

Что важно знать про электричество:

Как правильно выбрать кабель?

В этой статье рассмотрим, какой кабель выбрать для проводки в квартире, в деревянном доме, в бане и в гараже.

С чего начать? Этим вопросом начинается любая деятельность.

Первым этапом надо понять, какой тип жил мы будем использовать — алюминиевые или медные. Преимущества у алюминия – это цена и легкость. К недостаткам можно отнести невысокую механическую прочность, малую эластичность (12 изгибов), очень быстрое окисление, что ухудшает контакт, и повышенное сопротивление (вдвое выше, чем у меди), что сводит почти на нет преимущество в легкости. Что касается преимуществ меди – это эластичность (80 изгибов), большая прочность, электропроводимость и меньшая окисляемость. Но есть один существенный недостаток – это цена, дороже алюминия в три раза. Еще следует помнить одно, что соединять медный и алюминиевый кабель необходимо только через клемник, так чтобы два металла не соприкасались. Иначе, в месте соприкосновения алюминия и меди сопротивление тока возрастает, при этом соединение очень сильно нагревается, кабель разрушается, возникает короткое замыкание, что может привести к плачевным последствиям.

Вторым этапом надо выбрать сечение кабеля. Надо понять, какая будет общая нагрузка проводки, для этого требуется рассчитать общую мощность всех подключаемых электроприборов с небольшим запасом. Также стоит рассчитать на каждую розетку требуемую мощность, опять же, с запасом. И немаловажным будет определиться, в каком месте будет проложен кабель. Далее перейдем к таблице сечения, где исходя из требуемой мощности и места прокладки, мы с легкостью можем выбрать нужное сечение. Как правило, сечение для розеток — 2,5 кв.мм., для освещения — 1,5 кв.мм., а для электрической плиты – 4 кв.мм.

В воздухе (лотки, короба, пустоты, каналы)

Сечение, кв. мм.

В земле

Медные жилы

Алюминиевые жилы

Медные жилы

Алюминиевые жилы

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

220 В

380 В

220 В

380 В

220 В

380 В

220 В

19

1,5

27

25

19

2,5

38

29

35

27

4

49

38

42

32

6

60

46

55

42

10

90

70

75

60

16

115

90

95

75

25

150

115

120

90

35

180

140

145

110

50

225

175

После расчета сечения переходим к третьему этапу – выбор типа кабеля. Для каждого места прокладки проводки рекомендуются свои типы кабеля: для квартиры будут одни, а для бани совсем другие. По этому, начнем всё по порядку:

— Квартира.

Для проводки в квартире, как правило, выбирают между ВВГ и NYM. Жила данных кабелей монолитная и жесткая, т.к. все розетки и выключатели рассчитаны на монтаж жестким проводом.

NYM — кабель силовой установочный с медными однопроволочными жилами, имеет оболочку, не содержащей свинца, предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе, если кабель не подвергается воздействию прямых солнечных луче. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах. Прокладка в земле или в воде не допускается. Также, он имеет большой диаметр и имеет высокую стоимость.

ВВГ — кабель силовой одножильный имеет изоляцию и оболочку из ПВХ-пластиката. Кабель можно эксплуатировать где угодно: и на улице и в бетоне. Изоляция ВВГ хуже чем у NYM, но цена более привлекательна. Одним из плюсов данного кабеля — его исполнение: круглая либо плоская форма. Плоская форма создает больше удобств при прокладке в штробы.

Подводя итог, можно выделить одно, если вы хотите что-нибудь понадежней, то берите NYM, но если цена для вас оказалась «кусачей», то ВВГ вполне справиться со своей задачей.

Следует знать, что многие электрики и любители используют для проводки к осветительному оборудованию провод ШВВП и ПВС – этого не стоит делать. ШВВП и ПВС предназначены исключительно для присоединения бытовых электроприборов, а также временных удлинителей и переносок. И никак для стационарной электропроводки. К тому же срок службы намного меньше, чем у ВВГ и NYM. Если уже так хочется использовать что-то поэластичней, то кабель NYM довольно эластичный.

— Деревянный дом.

Для проводки в деревянном доме используются аналогичные кабели, как и в квартире. Многие переживают за пожарную безопасность, что конечно правильно. Стараются выбрать типы кабеля на которых стоит маркировка о его негорючести. По большому это не панацея от пожара, т.к. любой кабель и провод горит. Источником пожара может стать кабель, а вот подхватить возгорание могут другие материалы: обивка стен, обои, межстенная набивка и т.д. В таком сочетании кабель конечно же сгорит, т.к. на постоянном открытом огне его не защищают никакие маркировки. К тому же ВВГнгLS поднося зажженную спичку — плавиться оболочка и изоляция до тех пор пока источник огня не погаснет, при чем сам кабель даже немного увеличивает пламя. Отсюда можно сделать вывод, что бы предостеречь от пожара стоит правильно выбрать сечение, тип кабеля и соблюдать все нормы его эксплуатации.

Теперь рассмотрим подводку электроэнергии к самому дому. Существуют два варианта прокладки: подземный и воздушный. Для каждого из вариантов используются свои типы провода и кабеля.

Для подземной подводки рекомендуется использовать кабель АВБШВнг(А). АВБШВнг(А) – кабель силовой алюминиевый одножильный имеет изоляцию и оболочку из ПВХ-пластиката, а также броню из двух стальных неоцинкованных лент. Данный кабель хорошо несет службу под землей, выдерживая вибрацию, влагу и подвижный грунт. Также может выдержать не значительный удар лопаты.

Для воздушной прокладки рекомендуется использовать провод СИП. СИП – самонесущий изолированный провод, отлично выдерживает прямые лучи солнца и не погоду. Монтаж данного провода не составляет особых трудностей. В линиях электропередач, построенных с применением СИП, значительно снижаются энергетические потери.

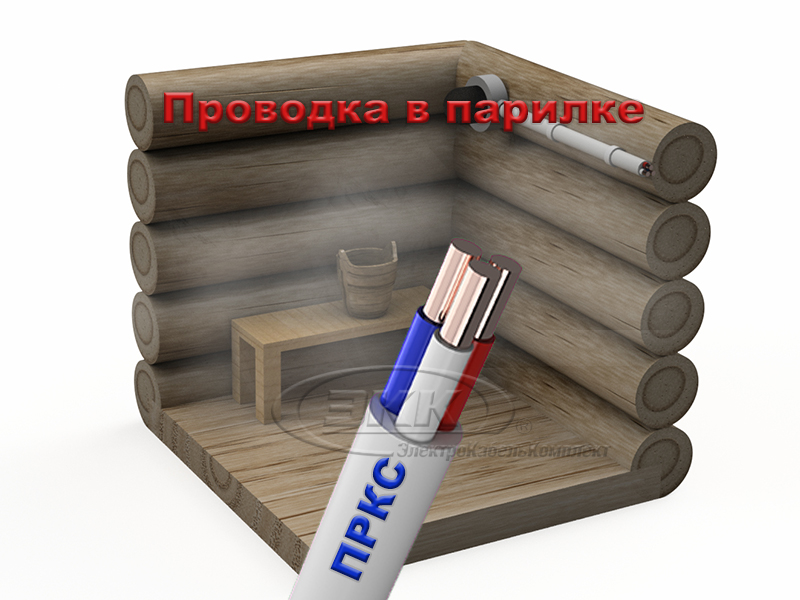

— Баня или сауна.

Помещения бани можно разделить на парилку, тамбур и комната отдыха. Выбор кабеля для тамбура и комнаты отдыха полностью схож с прокладкой кабеля в доме или квартире – используются ВВГ и NYM. А вот с парилкой уже другой разговор, тут требования к кабелю гораздо суровее. Ведь там температура может доходить до 110 o C и выше, а влажность воздуха до 90%. В помощь в таких условиях приходят наиболее популярные в данной категории провода РКГМ и ПРКС, которые выдерживают температуру окружающей среды 180 o C. Также в этой категории присутствуют такие типы провода как ПРКА (выдерживает до 180 o C), ПВКВ (180 o C) и ПМТК (200 o C).

РКГМ – одножильный медный провод с изоляцией из кремнийорганической резины, в оплетке из стекловолокна, пропитанной эмалью или теплостойким лаком. Провод устойчив к воздействию рабочей температуры окружающей среды от -60 o C до +180 o C. Также способен выдержать воздействие относительной влажности воздуха 100% при температуре +35 o C.

ПРКС – многожильный медный провод с изоляцией и оболочкой из кремнийорганической резины, к воздействию температуры окружающей среды от -60 o C до +180 o C и относительной влажности 98%. Применяется для внутреннего монтажа электропроводки бань, саун, а также подключения различных нагревательных установок, электропечей, термошкафов, сушилок, электрогрилей и др.

Следует знать, что установка розеток, выключателей и распределительных коробок в парилке СТРОГО ЗАПРЕЩЕНА! В остальных помещениях розетки и выключатели устанавливать можно.

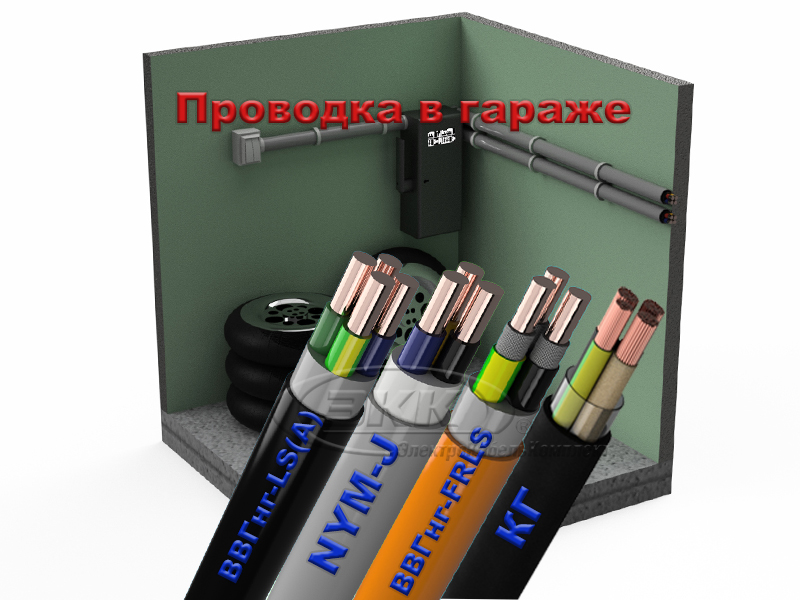

— Гараж.

Расстояние от трансформатора до вводно-распределительного щита может быть довольно большим. Также как и в случае с домом существует два способа прокладки кабеля – воздушный или подземный. Для воздушной используем СИП, так как он не оборвется между столбами под собственным весом. Для подземной лучше использовать бронированные кабели – один из таких АВБШВнг(А). Можно, конечно, обойтись ВВГ или АВВГ, но для них нужно предварительно протянуть трубы, что может оказаться трудоёмко и дороже.

Электромонтаж внутри следует производить по стенам в кабельных каналах и защитных трубах. Если в помещении не будет использоваться оборудование потребляющее много энергии, то для освещения можно использовать ВВГ или ВВГ-П сечением 1,5 кв.мм., для проводки от автоматического выключателя к розеткам можно применять трехжильный ВВГ-П или АВВГ-П с сечением 2,5 кв.мм. Для пожарной сигнализации используется провод специального назначения ПВВС, для охранной сигнализации – МК-1 или МК-4. Для подключения подвижного оборудования лучше использовать гибкий кабель КГ, он способен выдерживать частые вибрации и изгибы.

Четвертым этапом надо понять, какое количество жил будет использоваться в том или ином месте. Для старой проводки использовали кабель с двумя жилами, но по существующему стандарту – трехжильный. Вообще, количество жил кабеля зависит от его назначения, условий работы, количества используемых фаз, наличия контура заземления и много другого. Если в квартиру или дом подведены все три фазы, то в таком случае применяется кабель с пятью жилами: три – на каждую фазу, одна – нулевой провод и одна – заземление. Еще, как пример, для подключения люстры с двухклавишным включением понадобится кабель с четырьмя жилами.

Подводим итоги: если проводку сделать по всем нормам, правильно выбрав кабель, то можно быть уверенным, что она прослужит долго, не создавая проблем.

Ознакомиться с ассортиментом кабельно-проводниковой продукции, представленной в нашем интернет магазине, можно по ссылкам: кабель силовой, провод, СИП.

УНП191665291. Юр. адрес: 220033 , г. Минск , пр. Партизанский, 6д , пом.3, ком.308в. Регистрация в торговом реестре №301541 от 18.01.2016г, зарегистрировано Минским горисполкомом 2 августа 2011 г. с регистрационным номером 191665291. Режим работы: пн-пт с 8:30 до 17:00. проезд

Читать еще:  Монтаж греющего кабеля для обогрева труб внутри и снаружи

Силовые кабели для проводки дома. Какие лучше выбрать? на сайте Недвио

  • Выбрать Дом
    • Коттеджи
    • Дома в поселках и КП
    • Дома в СНТ, ДНП, ДНТ
    • Дома в деревнях и селах
    • Дачи
    • Особняки и усадьбы
    • Дуплексы
    • Таунхаусы
    • Коттеджные поселки
    • Готовые, построенные поселки
    • Новостройки, строящиеся поселки
  • Выбрать Участок
    • Без подряда
    • С подрядом
    • В коттеджных поселках
    • Под застройку ИЖС
    • Для ПМЖ
    • С газом, водой и электричеством
    • Со всеми коммуникациями
    • С готовыми домами
    • В садовых товариществах, СНТ
    • Под дачное строительство
    • Сельхоз назначения, КФХ, ЛПХ
  • Полезные Статьи
    • Вопросы и ответы
    • Интерактивная кадастровая карта
    • О проекте Недвио
  • Продавцам

Качество проводки в коттедже или загородном доме во многом зависит от типа используемых кабелей. Их конструкция должна соответствовать конкретным потребностям, условиям, в которых они будут работать, и конструкции самой электропроводки.

Давайте рассмотрим более предметно в чем отличия силовых кабелей и какие из них лучше подобрать для своего дома?

Виды силовых кабелей для частных домов

Их довольно много. Все они различают как по параметрам, так и по категориям этих параметров. Первая категория характеристик касается напряжения, с которым они могут взаимодействовать:

  • Кабели низкого напряжения — это кабели, которые можно использовать в сети, где напряжение не превышает 1 кВ;
  • Силовые кабели среднего напряжения — в данном случае мы имеем дело с кабелями, значение которых находится в диапазоне от 1 до 35 кВ;
  • Силовые кабели высокого напряжения — высоковольтные кабели могут использоваться в электрических установках с напряжением от 36 кВ до 150 кВ;
  • Силовые кабели EWN — самые мощные провода сверхвысокого напряжения. Диапазон напряжения от 220 до 420 кВ.

Это разделение, конечно, не исчерпывает тему. На строительных рынках мы можем найти как наземные, так и воздушные кабели электропитания. Чем они отличаются и на какие типами делятся?

Подземные энергетические кабели

Как нетрудно догадаться, это провода, которые используются в подземных энергетических установках. Они обычно используются для работы в условиях низкого и среднего напряжения. Каждый провод кабеля изолирован соответствующим образом, а вся конструкция дополнительно защищена внешним покрытием.

Из-за специфики подземных установок поливинил используется как для изоляции, так и для покрытия, которое устойчиво к растворителям и характеризуется достаточной механической прочностью. Все это делает кабели защищенными от воды, более того они могут работать при температуре до -30 градусов по Цельсию.

Различие силовых кабелей по типу заземления

Любое строительство дома должно вестись с заземлением электричества. По этому параметру кабельная продукция разделяется на:

  • Алюминиевые кабели для заземления — они бывают двух типов: для низкого напряжения (0,6 / 1 кВ) и среднего напряжения (3,6 / 6 кВ, 6/10 кВ, 8,7 / 15 кВ, 12/20 кВ, 18/30 кВ). Первый тип обычно используется в городских центрах — алюминий не является особо прочным материалом, поэтому каждый провод кабеля отделен от других, а также покрыт стойкой изоляцией. Для этого используется внешняя оболочка.
    Когда речь идет о кабелях среднего напряжения, они обычно одножильные. Их поперечное сечение может быть разным: от 70 до даже 1000 мм. Использование конкретного поперечного сечения провода зависит от условий, в которых будет работать кабель. Для сложных условий обычно используется уплотненный алюминий;
  • Безгалогенные энергетические кабели заземления — в основном используются там, где существует высокий риск пожара, и в местах, где часто бывают люди (коммунальные службы). Они характеризуются свободой сборки — они могут быть установлены как на поверхности, так и на стене, а также в бетонных, каменных и напольных стенах. Они также подходят для монтажа вне здания. Кроме того, они отличаются изоляцией из сшитого полиэтилена, а также возможностью эксплуатации сетей низкого напряжения (0,6 / 1 кВ). Они доступны в моделях от двух до пяти жил.
  • Медно-земельные энергетические кабели — в этом случае медь более подходящий материал, чем алюминий. Прежде всего, медная кабельная продукция характеризуется значительно более высокой устойчивостью к изменяющимся погодным условиям. Такие провода также более гибкие, поэтому не деформируются. Кроме того, они отличаются более высокой электропроводностью. Все это означает, что кабели этого типа можно использовать в установках с разными напряжениями. Следует также отметить, что медные кабели обычно изготавливаются с двойной изоляцией (обычно из ПВХ), благодаря чему их жилы отлично защищены от воздействия воды, а также от низких температур. Из-за низкой интенсивности отказов медные кабели сегодня в строительстве используются гораздо чаще, чем алюминиевые;
  • Кабели силовые с многожильными жилами — их изготавливают из меди, а их основное отличие — неравномерное строение жил. Соединение с двойной изоляцией успешно используется в городских энергетических установках.

Внешние силовые кабели

Вследствие очень плотной воздушной инфраструктуры, эти типы силовых кабелей доступны во многих вариантах. Они позволяют подключаться как к сетям низкого, так и среднего напряжения, которые используются для питания поселков, городов, так и частных домов или отдельных ферм, а также для передачи высокого напряжения. Помимо работы с определенным напряжением, существуют:

  • Неизолированные силовые кабели (без изоляции) — они используются внутри высоковольтных линий электропередач за пределами населенных пунктов. Чаще всего имеют одножильный проводник с другим поперечным сечением (от нескольких до нескольких сотен миллиметров). Эти типы кабелей не нуждаются в дополнительной изоляции;
  • Силовые кабели с воздушной изоляцией — обычно используются в сетях низкого и среднего напряжения, в населенных пунктах для соединения отдельных ферм, поселков, частных домов и компаний. Кабель состоит из сшитой полиэтиленовой изоляции и алюминиевых проводов, которые соединены в жилу (хотя на рынке также существуют одножильные кабели). Они характеризуются полной невоспламеняемостью;
  • Самонесущий кабель — это тип кабельной продукции, которая обычно подвешивается на опорах или столбах и поддерживается специальной проволокой или веревкой. Наиболее распространенными являются четырехжильные кабели сечением 16 или 25 мм (самонесущий кабель 4х25, 4х16).

Силовые кабели для дома. Как читать маркировку?

Чтобы лучше разбираться, с какими силовыми кабелями мы имеем дело следует понимать их маркировку. Конечно она может отличаться в зависимости от страны производителя. В нашей статье мы приведем расшифровку маркировки кабельной продукции, произведенной в странах ЕС (Евросоюза).

Благодаря этой информации мы поймем, какие материалы использовались при изготовлении проводов и кабелей, какую защиту они имеют и для чего их можно использовать. Итак:

  • DY — эта маркировка означает одножильный медный сердечник, и ПВХ изоляцию кабеля;
  • DYc — одножильный медный сердечник , изолированный ПВХ-кабель, дополнительно защищенный от нагрева;
  • YDY — сплошные медные провода, ПВХ изоляция кабеля, наружная оболочка ПВХ;
  • YDYp — плоский кабель, сплошные медные проводники, ПВХ изоляция кабеля, наружная оболочка из ПВХ;
  • YDYt — скрытый кабель, сплошные медные проводники, изоляция ПВХ кабеля, наружная оболочка ПВХ;
  • LgY — медный провод, гибкий, изоляция кабеля из ПВХ;
  • AsXSn — подвесной самонесущий кабель, ПВХ изоляция, медные провода;
  • YKY — заземляющий кабель, медные провода, изоляция и ПВХ покрытие;
  • YAKY — заземляющий кабель, алюминиевые провода, изоляция и ПВХ покрытие,

Не следует также забывать о числовой маркировке, в которой первая часть определяет количество жил, а вторая — их сечение. И поэтому мы можем заменить, среди прочего, кабель YKY 4×25, что означает, что он имеет 4 провода, сечение которых составляет 25 мм2.

Кабели силовые для дома. Цены

Стоимость кабельной продукции во многом зависит от конструкции и назначения проводов. Самые дешевые — алюминиевые кабели с небольшим сечением проводов, они стоят около 90 рублей за квадратный метр. Медные и изолированные провода стоят немного дороже — за них приходится платить от 170 до 850 рублей. Еще дороже стоят кабели среднего напряжения сечением от 50 до 300 мм2 — более 1800 рублей. Конечно, на рынке есть более дорогие кабели, но они редко используются в частном домостроении.

Купить электрический кабель

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Выбор кабеля для электропроводки в доме

Качество электрической проводки напрямую влияет на безопасность и комфорт проживания в квартире или доме. Поэтому при монтаже электросети большое внимание необходимо уделять такому важному элементу, как кабель – то есть проводнику, который будет передавать электрическую энергию из электрощита до потребителей.

Сегодня в нашей статье мы рассмотрим, какие кабели лучше всего применять при прокладке электросети в квартире или доме?

Содержание

  • Что выбрать: провод или кабель?
  • Кабельная жила: какая она должна быть?
  • Медная или алюминиевая жила?
  • Плюсы и минусы алюминиевого кабеля
  • Как определить сечение кабеля?
  • Какие типы кабелей используются для бытовой проводки?
  • Цвет изоляции кабеля

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

Плюсы и минусы алюминиевого кабеля

МинусыПлюсы
· низкая электропроводимость
· быстрое окисление
· ломкость
· срок эксплуатации – 10-15 лет
· низкая стоимость

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Плюсы и минусы медного кабеля

МинусыПлюсы
· высокая стоимость· низкое сопротивление
· меньший нагрев
· меньшее окисление
· срок эксплуатации – 25-30 лет

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Вид нагрузкиСуммарная мощность нагрузкиСечение проводаАвтоматический выключатель
Освещениедо 2,2 кВт1,5 мм²до 10 А
Группа розетокдо 3,5 кВт2,5 мм²до 16 А
Силовой потребитель (электроплита, бойлер, кондиционер)от 3,5 кВтот 2,5 мм² и вышеот 25 А

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

Как выбрать электрический кабель

Кабель и провод

Покупатели часто путают два принципиально разных понятия: кабель и провод. Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.
Провод — это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.

Кабель

Провод

Медный или алюминиевый?

Кабель может быть медным или алюминиевым.
По современным нормам электропроводки в квартирах, кабели должны быть исключительно медными. Но в домах старой постройки иногда еще встречается алюминиевая проводка. Главным ее преимуществом перед медной является тот факт, что она в разы дешевле.
Но:

Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.

Типы кабеля

Кабели условно можно разделить на несколько типов по их использованию.

Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель. Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.

Сечение кабеля

Так же важным критерием при выборе электрокабеля является сечение его жилы.
Сечение кабеля – это площадь токопроводящей жилы на срезе. Если жила состоит из нескольких проволочек, то площадь жилы будет равна сумме площадей сечений всех ее составляющих. Медный кабель выдерживает большую мощность при меньшем сечении кабеля, чем алюминиевый, так как медь имеет меньшее сопротивление.

Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.

Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).

Оболочка кабеля

Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.

Виды оболочек

Маркировка электрокабелей

Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах. Они зашифрованы в аббревиатуры.

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС – Алюм. жила, свинцовая оболочка.
АА – Алюм. жила и алюминиевая оболочка.
Б – Бронированный. Две стальные ленты с антикоррозийным покрытием.
Бн – Бронированный со слоем, не поддерживающим горение.
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г (в начале) — кабель для горных выработок.
Г (в конце) — нет защитного слоя поверх брони. «Голый»
г (в конце) — водозащитные ленты герметизации металлического экрана.
2г — Алюмополимерная лента поверх герметизированного экрана.
Шв — Защитный слой (выпрессованный шланг (оболочки) из ПВХ).
Шп — Защитный слой (выпрессованный шланг (оболочки) из полиэтилена).
Шпс – Защитный слой (выпрессованной шланг из самозатухающего полиэтилена).К (в начале) – контрольный кабель
К – Бронированный (круглые оцинкованные стальные проволоки с защитным слоем поверх них).
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция, не поддерживающая горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ – Бронированный (профилированная стальная лента).
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

А (первая буква) — алюминиевая жила, если буквы нет — жила медная.
А (в середине) — алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Бронированный (плоские стальные оцинкованные проволоки).
К — Бронированный (круглые стальные оцинкованные проволоки).
В – Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная одинарная лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) (в конце) – Кабели с однопроволочными жилами.
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц (впереди обозначения) – Бумажная изоляция, пропитанная не стекающим составом.

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя «голый».
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э (в начале) – кабель силовой для шахтных условий.
Э (в середине или в конце) — кабель экранированный.

N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE.

N — Изготовлен по немецкому стандарту VDE.
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 90 минут.

N – Изготовлен согласно немецкому стандарту VDE.
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
