Чулок для прокладки кабеля

Описание кабельного чулка

Время на чтение:

Основное место применения кабельного чулка — это электрика. В народе такое приспособление прозвали рукавом. Это изделие в виде переплета проволочных нитей, сделанных из полимеров, никеля, стали и других материалов, стойких к высоким температурам. На конце имеется закрутка для самостоятельной фиксации кабеля. С помощью нее можно прикрепить устройство к любой поверхности.

Что такое кабельный чулок

КМЧ (кабельно-монтажный чулок) — это изделие, используемое при монтаже кабелей в каналах, траншеях, коллекторах и других зонах путем схватывания. Изучив особенности применения чулка для прокладки кабеля, можно с легкость понять, что это такое.

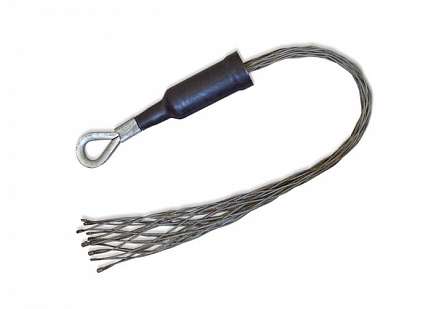

Как выглядит кабельный чулок

Затягивая петлю, происходит сжимание устройства. Далее поперечный размер чулка уменьшается, и все жилы, находящееся в нем, преобразуются в единое целое. В зависимости от того, как затянуто ушко, кабеля в рукаве максимально плотно прилегают. В случае сильного затягивания такое соединение останется целым.

Само ушко зачастую сделано из эластичной проволоки или гибкого троса.

Обратите внимание! Чтобы устройство такого типа прослужило долго, конструкцию в виде проволоки покрывают цинком.

Разновидности кабельных чулков

Учитывая условия монтажа, кабельные рукава делятся на несколько видов. Выбор зависит от типа работ, для которых приобретается изделие.

Использование КЧ в промышленности

Классический с одинарной петлей

Данный тип подойдет для протягивания кабелей и захвата их с торца. Имеет двухмерную тросовую основу, сделанную из стальных жил.

Стандартный вид с двумя петлями

Эластичное приспособление имеет универсальные качества и применяется в электрической отрасли.

Проходные с двумя или одной петлей

Такой вариант используют во время прокладки электропроводов в местах с легкой проходимостью, не на глубине и без поворотов.

Также есть и другие разновидности:

  • разъемные для монтажа электропровода;
  • переносные для отдельных проводников;
  • тройные и боковые для проводов и электрокабелей с небольшим диаметром.

Разновидности КЧ

Принцип действия чулка

Перед покупкой или использованием КЧ необходимо внимательно изучить суть его монтажа:

  1. В начале эксплуатации выбранное приспособление сжимают вдоль оси, благодаря чему увеличивается внутренний поперечный размер.
  2. Далее в рукав помещается провод, который выбрали для прокладки, и его конец плотно прикладывают к оболочке с учетом тяги.
  3. К нахлесту прикрепляется протяжка или пруток УЗК. Его заранее устанавливают в области канала.
  4. Начинают прокладывать провода по каналу.

Благодаря тому, что КЧ отлично растягивается, возникает сила упругости и трения. Растяжка способствует увиливанию трения и меняет расположение жил в проводах, а именно угол относительно оплетки проводника. Рукав повышает плотность сжатия и фиксацию. Все это обеспечивает наилучшее крепление.

Основное достоинство рукава — равноправное выстраивание усилий по всему покрытию, обеспечивающее защиту проводника от механических воздействий и дефектов. Сползание чулка с кабеля практически не происходит.

Принцип действия

К сведению! Для удаления чулка необходимо сдвинуть его в направлении хомута или конца провода. Таким образом оболочка ослабится, и произойдет легкий демонтаж.

Характеристики кабельного чулка

На первый взгляд приспособление имеет простое строение. Главные части — рукав и петля. Эластичная и плотная плетка огибает провода. Для улучшения крепления чулка на электропроводе его удлиняют до 2 м. Кабели с крупным диаметром продевают в длинную оплетку, которая сделана из сплава стали или троса, имеющего несколько плетений. Конечная конструкция влияет на поперечный размер чулка. Все поверхности оцинковывают, чтобы продлить эксплуатационный период проложенного кабеля.

Обратите внимание! Полимерные и диэлектрические рукава применяются в случае минимальной погонной массы и длины используемого в прокладке провода. Они лучше выдерживают контакт с водой и более устойчивы к электрическим перебоям.

Петля сделана из проволоки или троса. Рабочие размеры проводов расположены на конце в виде маркировки. Разноцветная пластиковая гильза используется для определения параметров изделия. Резкие повороты и изгибы легко сжимать благодаря петле, изготовленной из троса.

Чтобы упростить процесс, со временем кабельные чулки дополнили креплениями в виде гаек. Их навинчивают поверх или насквозь проводника.

К сведению! Для лучшей гибкости кабельный чулок выпускают с двумя петлями. Подходит для эксплуатации во время прокладки электропроводных трасс, где имеется большое число канав с поворотами.

По ГОСТу КМЧ должен иметь следующие характеристики:

  • жилы с маркировкой с единообразным цветом для их идентификации;
  • внутренние и наружные промежутки между жилами должны быть изолированы друг от друга и придавать кабелю круглую форму;
  • значение допустимой нагрузки на кабели. Минимальная масса 1 м кабеля должна соответствовать токопроводящим силам.

Компенсаторы вращения и рым-болты существенно усложняют конструкцию, но увеличивают срок службы проводника. Закручивающие действия компенсируются отличным результатом.

Вид крепления на МЧ

Структура кабельного чулка

Чулок для кабеля представляет из себя рукав специального плетения с проушиной на конце для крепления лебедки и троса. Переплет обладает сжимающим воздействием при продольном растяжении чулка, таким образом происходит самозатягивание.

КМЧ — это незаменимое приспособление, используемое при прокладке провода через кабельные каналы в труднодоступных местах. Позволяет упростить и ускорить процесс протяжки кабеля. Он имеет простую, незамысловатую структуру. Кабель с легкостью проникает в рукав, а вытащить его оттуда невозможно.

В связи с большими тяговыми нагрузками внешняя оболочка электрического кабеля часто меняется и остается без повреждений. При значительных усилиях приспособление затягивают туже. При превышении допустимой тяговой силы петля отрывается, а кабель внутри рукава остается целым. Стяжка, расположенная на конце чулка, играет роль фиксатора. Если она не затянута, то легко может сползти с электропровода.

Структура монтажного рукава

Где применяется

Кабельные чулки нашли свое применение в эксплуатации кабельной трассы, техническом обслуживании электропроводов, а также при поднятии проводов из канализации. Данный вид идеально подходит для таких работ, так как обладает гибкостью, прочностью и легкостью в использовании.

К сведению! КМЧ часто используют при прокладке электропроводов через трубы в подземных магистралях.

Как правильно использовать кабельный чулок

В процессе установки и эксплуатации КМЧ необходимо следовать некоторым правилам. Несмотря на то, что кабель просто проходит сквозь рукав, извлечь его с обратной стороны практически невозможно. Для лучшего понимания процесса важно обращать внимание на распределение сил, которые изображены на картинке.

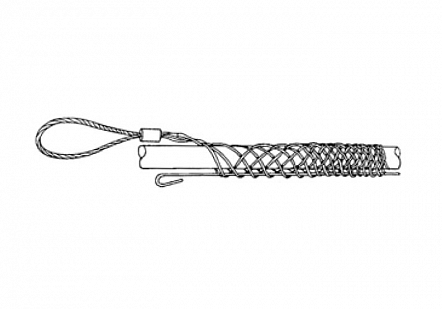

Принцип действия устройства

Стрелка, указывающая в правую сторону, изображает силу тяги, которая возникает при натяжке кабеля. Проволочная оплетка сжимается при тяге. Стрелки, направленные вверх и вниз, указывают на это. Вся окружность сжимается.

Пошаговое использование КЧ:

  1. Кабель вставляют в рукав и протягивают по всей длине вплоть до петли.
  2. У основания шейки провод затягивают, чтобы предотвратить его движение. При сильных нагрузках наружная оболочка не повреждается и не рвется. Наоборот, при сильной тяге сжатие усиливается и лучше фиксируется на проводе в качестве оболочки.
  3. Чтобы предотвратить разрывы, петлю сильно не зажимают.

Даже если рукав будет перетянут, приспособление не порвется, а оторвется лишь ушко. Фиксирующая стяжка не оказывает никакого влияния на нагрузку. При изъятии кабельной трассы стяжка самостоятельно стягивается при укладке и разжимается при извлечении проводов.

Как правильно использовать кабельный чулок

В сопроводительных документах таких изделий обязательно указывается разрывная нагрузка. Это примечание подходит только новым изделиям.

Обратите внимание! Если устройство используют повторно, его качества подлежат уточнению. К примеру, низковольтные КЧ применяют при напряжении до 32 кВ, а средневольтные — до 160 кВ. Выбор изделий на глаз может привести к рискам в виде замыканий, пожара.

Ошибки при использовании и как их не допустить

При эксплуатации КМЧ нужно в первую очередь обратить внимание на изделие. На нем не должно быть разрывов, трещин и повреждений.

Читать еще:  Установка телевизионного кабеля в квартире

Ошибки при использовании:

  • кабель должен быть полностью вставлен в рукав, иначе может произойти срыв, и провод повредится;
  • диаметр чулка должен соответствовать габаритам кабеля;
  • нельзя дополнять диаметр кабеля изолентой или шлангом. Это может привести к нарушению всей прокладки;
  • если рукав имеет алюминиевую оболочку, вся конструкция должна быть защищена подающей трубкой;
  • перед применением рукава нужно выровнять структура кабеля, то есть устранить возможные перекрутки. В такой ситуации используется устройство с поворотом шарнирной тяги;
  • так как КЧ способен немного увеличить диаметр кабеля, его можно использовать повторно при замене кабеля. Для этого ручки устанавливают впритык друг к другу и поворачивают устройство между захватами.

Процесс укладки кабелей над землей или под требует опыта, навыков и специальных инструментов. Любые подобные задачи легко выполнить, применяя такие устройства для прокладки высоковольтных линий, как кабельные чулки. Они легко монтируются и служат долго.

Чулок для прокладки кабеля

Такой чулок вяжут на очень короткие дистанции. Например, в колодце при затяжке показался конец кабеля и то, что было завязано ранее, сорвало. Выпендриваться в колодце неудобно, и тогда можно завязать кабель подобным образом. Кстати, подобная вязка всё же работает именно как чулок, то есть с обжимом (рис. 1).

Вязка производится одним концом проволоки, той же заготовки. В руку берётся её конец, примерно в полтора метра и наматывается на кабель, начиная с его торца на длину 50-70 см (ф. 19 А ). Намотка производится плотно под углом 45° к оси кабеля. В конце прямой намотки два витка наматываются перпендикулярно, затем намотка продолжается, но уже назад, к торцу кабеля. На самом торце оставшийся в руке проволока наматывается на натянутый второй ёе конец (ф. 19 Б ).


Увеличить фото
Фото 19 А .
Первый этап вязки, быстрого кабельного чулка


Увеличить фото
Фото 19 Б .
Второй этап вязки, быстрого кабельного чулка

Если подобный чулок используется в канале, то необходимо обмотать его тонкой проволокой и изолентой возле торца кабеля, как на простом или двойном чулке.

Показать результат натяжения этого чулка у меня не получилось: с текстолитового стержня его сорвало. Но, тем не менее, подобный способ завязки кабеля при затяжке используется довольно часто и не только на коротких участках, но и при полноценной протяжке кабеля в пролётах кабельной канализации.

Супертонкий самодельный кабельный чулок

Этот вид вязки даже чулком назвать сложно, привычного плетения в нём нет. К тому же для его создания нужно пробивать оболочку кабеля, что уже может создать массу проблем. Тем не менее, из песни слова не выкинешь, и такой способ крепления заготовки к кабелю иногда используется.

Примерные размеры указаны для кабеля диаметром 4см (например, ТППэпЗ 200х2х0,5). Кабель пробивается насквозь в двух местах: первое отверстие делается в 10-15 сантиметрах от торца кабеля, второе — 60-70 от того же торца. Отверстия обычно проковыривают отвёрткой и расширяют до такого размера, чтобы в них влезли две трёхмиллиметровые проволоки.

Далее используется двухметровый отрезок проволоки. Сначала оба её конца с разных сторон продеваются в первое отверстие (рис.20) и протягиваются с таким расчётом, что бы осталась петелька на скрутку петли в торце кабеля. Затем эти концы каждый со своей стороны продеваются в отверстие 2 и затягиваются. Проволоки при этой затяжке должны лечь вплотную к оболочке и параллельно оси кабеля. Сразу за вторым отверстием делается скрутка обеих проволок. Лишние концы обрезаются, а сама скрутка плотно прижимается к оболочке кабеля. После этого на оставшейся возле торца кабеля петле закручивается петелька для зацепа заготовки. При закрутке стараются натягивающиеся проволоки расположить симметрично, плотно и ближе к центру, так чтобы конец кабеля сжало ими и приплюснуло. Места пробивки оболочки кабеля, скрутка в хвостовой части и место возле торца обматываются изолентой.

У этого типа чулка есть интересная особенность — при затяжке проволоки сжимают кабель не по кругу, а с боков. С затяжкой конец кабеля приобретает овальный профиль. Это свойство оказывается полезным при проходе просевших, замытых или переполненных каналов.
Из переписки → Цветовой счёт в четвёрочных кабелях. Самодельные чулки

← Чулки кабельные

Справка о чулках кабельных

Чулок кабельный — приспособление для протяжки кабелей по каналам телефонной канализации, лоткам, эстакадам и пр., в некоторых случаях, внутри зданий. Применяется в работе с медными и оптическими кабелями, местными и магистральными. Выпускается с различными наконечниками для соединения с протяжкой (заготовкой, тросом-лидером) от резьбовых до стальных петель.

Кабельные чулки для протяжки кабеля изготавливаются из стальной или синтетической нити. Она сплетается в чулок с сетчатой крупноячеистой структурой. Стальная нитка обработана гальваническим способом для защиты от коррозии. Синтетическая нить не подвержена внешним воздействиям.

Чулок кабельный изготавливается гибким. Продольное сжатие увеличивает диаметр охвата, растягивание — сужает. Это свойство позволяет приспособлению плотно обхватывает конец кабеля. Нити в конструкции создают силу трения, которая при тяжении значительно увеличивается. Трение не даст чулку сползти с кабельной оболочки изготовленной из разных материалов — свинца, винила или полиэтилена.

Кабельный чулок купить доступно для различных кабелей. В маркировке буквенным обозначением указывается назначение изделия, ЧОКК — чулок оптического кабеля для прокладки в канализации или ЧКМ(С,Б) — чулок кабельный малый(средний, большой). Обозначения 18/38, 50/63 — говорят о применении на кабелях разных диаметров, от 18 до 38 мм и от 50 до 63 мм.

По способу крепления к кабелю чулки бывают концевыми и проходными . Концевые устанавливаются на конце кабеля. Вся протяжка делается таким образом. Чулок кабельный проходной ставится в любом месте кабеля и во время работ может перемещаться по всей длине. Выполняется разъемным — т.е. «расстегивается». Одевается на кабель в нужном месте и «застегивается» стальным штифтом или тросиком.

Для крепления чулка кабельного к лидер-тросу предусматриваются несколько видов наконечников. Часто используются окончание коушами, одной или двумя петлями, наконечниками с резьбой, вертлюгом — для компенсации вращения, которое возникает при затяжке кабеля.

Отличаются чулки кабельные еще двумя важными показателями — номинальной нагрузкой и разрушающей нагрузкой. Номинальная — тяговое усилие нормальной работы чулка, «разрушающая» — говорит само за себя. Измеряются в кН (kN — килоньютонах). Значения нормального усилия некоторых видов чулков может доходить до 35 кН, разрывное воздействие до 100 кН.

Кабельный чулок — полезное устройство, с которым монтажники навсегда забудут об изоленте, проволоке, срывах троса-лидера с кабеля во время затягивания, повторных проходах канализации. Подходит для любых типов кабелей связи. С его помощью снижается трудоемкость и повышается скорость выполнения работ. Кабельный чулок цена небольшая для полезного монтажного инструмента, о сроках окупаемости не стоит и упоминать.

Центральный склад: 115088, г.Москва, ул. Южнопортовая д.7А, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной)

Удаленный склад: 142001, г.Домодедово, ул.Промышленная д.13, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной)

Срок поставки: Срок поставки между складами с момента подтверждения оплаты может варьироваться от 2 до 3 дней.

Прогнозируемый срок поставки не учитывает сезонность, загруженность производства и заказываемое количество. Данный срок носит информационный характер и является средним значением выполнения заказов на данное изделие за последние 12 месяцев.

Важно: Точный срок поставки согласовывается в спецификации.

Читать еще:  Как расшифровать маркировку кабелей и проводов

Региональный склад: 630110, г.Новосибирск, ул. Богдана Хмельницкого, 93 ст.6, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (383) 312-04-34

Знаете ли вы, что можете посмотреть наличие товара по всему разделу?

Кабельные чулки для протяжки кабеля

Узнайте, что такое кабельный чулок, для чего он нужен и какие разновидности приспособлений бывают!

Что делать, когда нужно поднять кабель в канале канализации? Необходимо использовать специальное приспособление. Кабельный чулок – это устройство, которое изготавливают специально для затяжки проводника в трубы канализации. Это приспособление с одной стороны состоит из ушка, к которой прикрепляется тянущая проволока, а с другой – тросики, которые свитые в трубку (хоботок). Этот хобот насаживается на конец провода и фиксируется. Далее мы рассмотрим устройство, назначение и типоразмеры кабельных чулков. Содержание:

  • Основные виды чулков
  • Инструкция по использованию

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

  • Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
  • Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
  • Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
  • Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
  • Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
  • Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
  • Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
  • Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

  • Как протянуть кабель через гофру
  • Что такое наведенное напряжение
  • Что делать, если разбилась энергосберегающая лампа

Кабельный чулок

Кабельный чулок применяется в строительной сфере и является незаменимым средством в процессе прокладывания линейных кабелей. Существует несколько разновидностей таких приспособлений. Выбор определенного типа зависит от цели, типа кабеля и канала. Подробнее о типах кабельных чулок, их применении рассказано далее по тексту статьи.

Целесообразность применения

Создание кабельных сетей информационного и силового типа требует монтажа сильноточных и связных кабелей в большом количестве. Для их прокладки по кабельным трассам используется специальный метод затягивания. Для того чтобы использовать этот метод на горизонтальных и вертикальных линиях, необходим кабельный чулок. Его применение заключается в натягивании на кабель, креплении к протяжному шнуру.

При использовании данного приспособления нельзя не отметить ряд положительных характеристик:

  • уменьшается риск повреждения кабеля, укладка в канал которого была выполнена ранее, благодаря минимальному увеличению размеров области соединения протяжки с кабелем;
  • высокий уровень прочности крепления, которого достаточно для проведения работ с кабелем любой массы, даже если применяется в процессе работы лебедка;
  • практически не создается вредное воздействие на протягиваемый кабель, благодаря равномерному распределению тянущей силу по всей длине;
  • простота в использовании;
  • на токопроводящие жилы невозможно нанести повреждения, поскольку чулок для протяжки кабеля не передает на них тянущее усилие.

Конструктивные особенности чулка

Основными составляющими кабельного чулка являются рукав и петля. К дополнительным конструктивным элементам устройства относится гибкая оплетка. Именно благодаря этому дополнению рукав производится с показателем нужной плотности. Для обеспечения надежной фиксации чулка к любому кабелю длина рукава выполняется как можно значительнее. Наибольший показатель достигает 2 метров.

Обратите внимание! Чем больше диаметр монтируемых проводников, тем длиннее подбирается оплетка.

Для изготовления оплетки чаще всего используется стальная проволока либо трос двойного плетения. Диаметр данного элемента зависит от габаритов самих кабельных чулок. Для увеличения срока службы устройства для всех поверхностей проводится процесс оцинковывания.

При прокладке провода с минимальным диаметром и массой, с оплеткой из стеклоткани применяется кабельный чулок, изготовленный из полимерного диэлектрика. Такой материал также целесообразно использовать при необходимом контакте с водой или других повышенных требованиях к электробезопасности.

Для изготовления петли устройства применяется проволока или трос. На шейке петли обязательно фиксируется обжимная втулка, на которой всегда имеется маркировка с указанными рабочими диаметрами проводов.

Для упрощения процесса крепления часто размещается гайка. Здесь процесс крепления происходит путем навинчивания наконечника протяжки через переходник или напрямую.

Как действует кабельный чулок

Перед непосредственной установкой устройства на кабель оно сжимается в осевом направлении, тем самым увеличивая внутренний диаметр. Затем надевается на протягиваемый кабель и, благодаря тянущему усилию со стороны второго конца, осаживается на оболочку. К кольцу происходит крепление третьего конца протяжки, который предварительно укладывается в ней. Теперь можно заняться затягиванием кабеля в канал.

Фиксация устройства происходит за счет силы трения, которая возникает благодаря его растягиванию. Также нередко фиксация приспособления происходит за счет сил упругости. Сила трения появляется благодаря усилию протяжки, которое возникает за счет нитей оплетки, расположенных под углом. С ростом тянущего усилия увеличиваются плотность сжатия оплетки, а также фиксация, что приводит неизбежно к высокому уровню прочности крепления.

Читать еще:  Маркировка кабеля в резиновой изоляции

Основные разновидности

Кабельные чулки могут быть разных типов в зависимости от поставленной цели. Основные разновидности и область их применения:

  1. Классический с одинарной петлей, который также часто называют монтажным либо стандартным чулком. Данная разновидность предназначена для протягивания кабеля по каналам прямолинейного типа. Характерная особенность для классического вида заключается в открытом конце одного рукава и наличии на втором конце петли.
  2. Стандартный вид с двумя петлями обладает отличительной гибкостью, особенно, если его сравнивать с классическим однопетлевым чулком. Такая характеристика устройства значительно упрощает процесс крепления.
  3. Проходные с одной или двумя петлями часто называют еще разъемными чулками. Применение чулка в таком исполнении целесообразно в случае с необходимостью подтягивания кабеля в промежуточной части трассы. Особенность данной конструкции – в сквозной открытости рукавов с обеих сторон и разъемности по всей длине оси. Одевается устройство на провод боковым движением и фиксируется путем соединения двух крайних точек.

Обратите внимание! При соединении проходного чулка используется шнуровка крайней линии сетки с применением стального тросика либо путем вдевания стального штыря.

Дополнительные разновидности

Дополнительные разновидности представлены теми устройствами, которые применимы для выполнения неординарных задач, встречаются очень редко. К ним относятся:

  1. Транзитные, применяющиеся в процессе замены старого кабеля на новый. Отличительными признаками приспособления являются открытость рукава с обеих сторон и длина, которая может превышать даже 1 м.
  2. Тройные, которые используются при прокладке группового типа. Отличительная особенность – в наличии трех плетеных рукавов гибкой структуры, прикрепляющихся к одной общей петле.
  3. Поддерживающие применяются при необходимости прокладки кабеля над уровнем дна траншеи или в качестве временной подвески под потолком. Такие устройства зачастую оснащаются двумя петлями.

Подбор кабельного чулка

Для того чтобы правильно подобрать чулок для кабеля, необходимо учитывать следующие параметры:

  • особенности самой кабельной трассы;
  • технические характеристики провода;
  • наполненность трассы конструкциями другого типа.

Маркировка, как правило, нанесена на втулку кольца, где значения прокладываемых проводников указываются в миллиметрах.

Обратите внимание! При подборе чулка важно следить за совпадением диаметра самого приспособления и кабеля. При несоблюдении этого правила могут возникнуть трудности при установке устройства, либо появляется большая вероятность срыва чулка с кабеля.

Особенности применения

При эксплуатации кабельного чулка необходимо придерживаться некоторых важных правил:

  1. Трассы, обладающие изгибами или поворотами, требуют использования более гибких двухпетлевых кабельных чулок.
  2. Допустимый показатель тянущего усилия чулка должен быть выше допустимого показателя тянущего усилия кабеля.
  3. При работах с условиями повышенной влажности желательно использовать полимерный кабельный чулок.
  4. Часто чулки могут применяться в работе с другими предметами цилиндрической формы.
  5. При прокладке кабелей претерминированного типа с концевыми муфтами рекомендуется применять чулки разъемного типа, устанавливающиеся на конечную часть кабеля. Для того чтобы исключить вероятность повреждения концевой муфты, стоит ее дополнительно закрепить с помощью липкой ленты к пруту УЗК или протяжке.

Типичные ошибки при работе с кабельными чулками

Зачастую при работе с кабельными чулками допускаются ошибки. Для того чтобы сделать все правильно, стоит обратить внимание на следующие моменты:

  1. При небрежном и неполном впускании кабеля в рукав чулка возможен срыв. Это к тому же приведет к повреждению провода.
  2. Важно следить за соответствием диаметров чулка и кабеля. Многие умельцы пытаются увеличить диаметр провода с помощью липкой ленты или отрезка шланга. Делать это категорически запрещается.
  3. При использовании кабеля с алюминиевой оболочкой стоит позаботиться о защите поверхности, применив подающую трубку.

Для использования кабельного чулка потребуется наличие определенных навыков и умений. Это приспособление играет очень важную роль при прокладке высоковольтной линии или в качестве захватывающего устройства.

Видео

чулок для прокладки кабеля в Москве

  • Компьютерные инструменты
  • СКС
  • Кабелерезы
  • Провода, кабели для строительства и ремонта
  • Элементы систем отопления
  • Кабель-каналы

Чулок монтажный проходной ЧМП-40/50 КВТ 73780

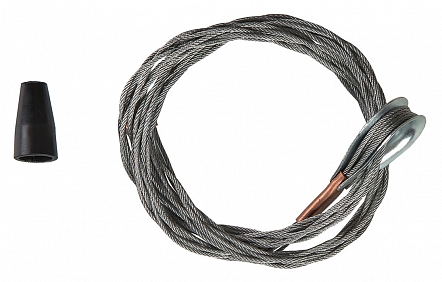

Чулок оптического кабеля ЧОКК-16/26 с коушем

Чулки монтажные проходные ЧМп (Ø 30-40 мм)

Кабельный чулок стандартный, d = 20-30 мм, L = 1000 мм, 1 петля

DKC / ДКС 59750 Кабельный чулок с петлей, диаметр захватываемого кабеля 40,0-50,0мм, оцинкованная сталь

Разъемный (проходной) кабельный чулок, d = 65-80 мм, L = 900 мм, 2 петли

DKC / ДКС 59720 Кабельный чулок с петлей, диаметр захватываемого кабеля 15,0-20,0мм, оцинкованная сталь

Монтажный чулок КВТ мини-6/9

Чулок монтажный КВТ ЧМ-20-30

DKC / ДКС 59730 Кабельный чулок с петлей, диаметр захватываемого кабеля 20,0-30,0мм, оцинкованная сталь

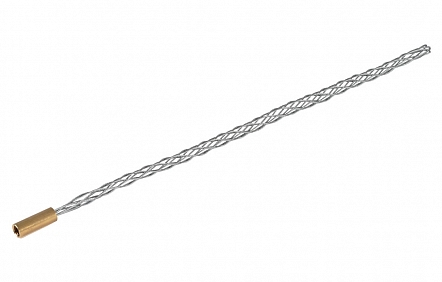

Чулки монтажные кабельные с резьбовым наконечником ЧМ мини (Ø 6-9 мм)

Чулок монтажный КВТ ЧМ мини-6/9

GT-31030 Чулок проходной(диам.кабеля 50,8-63,4мм)

DKC / ДКС 59715 Кабельный чулок с петлей, диаметр захватываемого кабеля 10,0-15,0мм, оцинкованная сталь

Зонд для протяжки кабеля Electraline 61052

Чулок монтажный проходной ЧМП-30/40 КВТ 73778

Fortisflex Чулок монтажный проходной ЧМп-40/50 (КВТ) 73780

Чулок оптического кабеля ЧОКК-9/18 с коушем

GT-30658 Чулок проходной (диаметр кабеля 12,7-15,5мм)

Чулки монтажные проходные ЧМп (Ø 40-50 мм)

Чулок монтажный кабельный ЧМ-10-20

Транзитный (соединительный) кабельный чулок, d = 65-80 мм L = 2500 мм

DKC / ДКС 59740 Кабельный чулок с петлей, диаметр захватываемого кабеля 30,0-40,0мм, оцинкованная сталь

GT-30664 Чулок проходной(диам.кабеля 44,4-50,7мм)

Чулок монтажный ЧМ-20/30 (КВТ)

Кабельный чулок стандартный, d = 40-50 мм, L = 1250 мм, 1 петля

Чулок-соединители для троса и кабеля 20-30 HAUPA 143340

GT-31030 Чулок проходной(диам.кабеля 50,8-63,4мм)

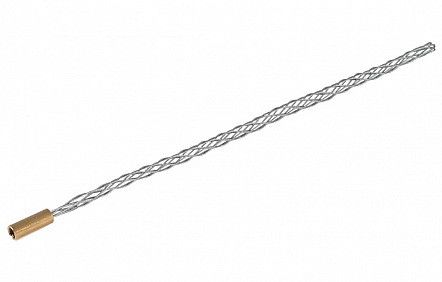

Чулки монтажные кабельные с резьбовым наконечником ЧМ мини (Ø 9-12 мм)

Чулок оптического кабеля ЧОКК-9/18 с коушем

DKC / ДКС 59715 Кабельный чулок с петлей, диаметр захватываемого кабеля 10,0-15,0мм, оцинкованная сталь

GT-31024 Чулок проходной(диам.кабеля 15,6-18,9мм)

Кабельный чулок

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Объявления на НН.РУ — Стройка

Верстак слесарный четырехтумбовый ВСТ 21/1551 имеет каркасное основание, выполненное из профильной трубы квадратного сечения, обшитое.
Цена: 40 744 руб.

Шкаф окрашен порошковой краской светло-серого цвета. Поставляется в собранном виде.
Цена: 15 168 руб.

Шкаф окрашен порошковой краской светло-серого цвета. Поставляется в собранном виде.
Цена: 91 382 руб.

Металлический архивный шкаф ШХА-50 сборно-разборный состоит из одной секция одной секции, одной распашной двери. Комплектуется: четыре.
Цена: 7 868 руб.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
