Какие бывают провода и кабели

Полная классификация кабелей и проводов

Классификация кабелей и проводов на данный момент разнообразна, каких только не существует. Хочу заметить, что есть и обычные модификации. Человек, когда пытается найти для себя нужный кабель, всегда сталкивается со сложностями. Поэтому в данной статье я решил собрать весь класс проводов и кабелей. Надеюсь, что эта статья будет полезна всем и поможет сделать правильный выбор.

Классификация кабелей и проводов

Силовые кабели

Кабель ВВГ

Силовой кабель ВВГ состоит из изоляции ПТЖ и имеет оболочку из ПВХ. В средине медная жила, она не имеет защиты. Кабель применяется для распространения электрического тока, рабочее напряжение составляет 600-1000 Вольт, при этом частота – 50 Герц. Количество жил может быть разное в зависимости от модификации, обычно от 1 до 5. Сечение – 1.5 до 2.4 миллиметров.

Данный кабель широко применяется практически во всех сферах, рабочее напряжение всегда составляет +50 -50 градусов. Не боится влаги и устойчив ко всем внешним агрессивным веществам.

АВВГ – характеристики те же, но в средине алюминиевая жила;

Кабель ВВГнг LS

Кабель NYM

Требования к проводам и кабелям этой модели особенные, ведь именно он считается повышенной прочности. Все жилы только медные, их количество от 2 до 5. В тоже время сечение от 1.5 до 1.6 мм. Предназначается для проведения различных осветительных систем. Не боятся влаги и устойчивы ко многим внешним факторам, рабочая температура от -50 до +70 . Один большой минус – плохо выдерживает прямые солнечные лучи, лучше его накрывать от них. Прочитайте, как нарастить кабель NYM.

Кабель КГ

Если говорить за обозначение кабелей и проводов данной модели, то здесь все предельно просто – кабель гибкий. Рабочее напряжение до 1000 Вольт, переменное 660 Вольт. Все жилы медные, легко гнуться. Жилы: от двух и до пяти. Изоляция резиновая.

ВББШв

Классификация кабелей и проводов данного вида означает, что это силовой кабель. Предназначается для проведения электричества для различных стационарных установок, или к отдельным объектам.

• Жилы медные;
• Количество жил от 1 до 5;
• Сечение составляет от 1,2 до 2,4 мм;
• ТПЖ изоляция;
• Защитное покрытие ПВХ;
• Рабочая температура: -50 +50;
• Устойчив в влаге (98%).

• АВББШв – алюминиевая жила;
• ВББШвнг – кабель не горит;
• ВББШвнг-LS – кабель не горит и здесь низкое газо и дымовыделение.

Провода

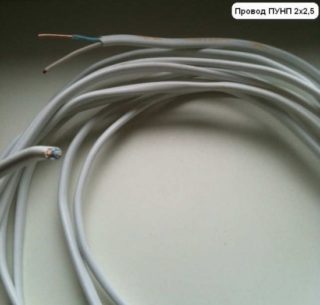

Провод ПБПП (ПУНП)

Плоский провод, здесь только медные однопроволочные жилы. Применяется для прокладки различных осветительных систем и для монтажа розеток и выключателей. Из него можно сделать и ответвление провода.

Провод ПБПП (ПУНП)

• Покрытие – ПВХ;
• 2-3 жилы;
• Сечение от 1.5 до 6 мм;
• Напряжение номинальное 250 Вольт;
• Чистота 50 Герц;
• Температура работы: -15 до +50.

Провод ПБППг (ПУГНП)

Классификация кабелей и проводов данной модели отличается от предыдущего варианта только тем, что здесь все жилы многопроволочные. Остальные характеристики полностью совпадают.

Провод ПБППг (ПУГНП)

Првод ППВ

Данный провод медный. Применяется при прокладке силовых линий и стационарных систем освещения. Провод не боится агрессивных веществ и не подвергается горению.

• Сечение: 0.75-6 мм;
• Количество жил: от двух до трех;
• Номинальное напряжение – 450 Вольт;
• Частота: 400 Герц;
• Температура работы: от -50 до +70 градусов;
• Влагостойкий.

Провод АПВ

Применяет практически во всех известных сферах монтажа силовых и осветительных систем. Прокладывается только в пустотах, трубах или других подобных приспособлениях.

• Изоляция ПВП;
• Сечение: 2.5 – 16 мм;
• Алюминиевый одножильный провод;
• Температура: -50 + 70;
• Влагостойкий.

Провод ПВ1 и ПВ3

Такие типы электрических проводов и кабелей очень схожи друг с другом, единственная разница – это материал жилы, может быть алюминий и медь. Применятся только для установки различных осветительных и силовых систем.

Провод ПВ1 и ПВ3

• Защита ПВП;
• Материал – медь или алюминий;
• Радиус изгиба – 6 метров;
• Сечение начинается с 0.75.

Провод ПВС

Классификация кабелей и проводов данного типа считается самой популярной. Ведь данный кабель применяется для подключения различного электроустройств, розеток, выключателей, по мощности практически нет никаких ограничений.

• Медный провод;
• Сечение: от 0.75 до 16 мм;
• Количество жил: от 2 до 5;
• Рабочее напряжение – 380 Вольт;
• Температура от -40 до +40;
• Частота: 50 Герц.

Провод ШВВП

Данный вид проводов используется для присоединения бытовой техники, и осветительных приборов, которые имеют небольшое напряжение.

• Защита ПВХ;
• Жил: от двух до трех;
• Сечение: от 0.5 до 0.75 мм;
• Рабочее напряжение: 380 Вольт;
• Частота: 50 Герц.

Кабели для передачи информации

Антенные кабели

Предназначается для передачи сигналов электронной аппаратуры. Данный кабель коаксиальный, медная жила, которая имеет сечение 1 мм. Изоляция из полиэтилена.

Кабель РК 75

Считается лучшим для передачи видеосигнала на различные антенны и видеокамеры. С помощью него можно передавать сразу несколько источников.

Кабель РК 75 в разрезе

У него существует множество разновидностей. Главная особенность – устойчив к температуре, и различным ударным нагрузкам.

Компьютерные кабели

Это те кабели, которые подключаются к компьютеру. Их возможности практически безграничны, собой представляют витые пары. Каждый имеет изоляции ПВХ, дополнительно такие кабеля могут оснащаться влагостойкими оболочками.

Витая пара схема

Можно выделить следующих представителей:

• UTP;
• FTP;
• S/FTP;
• STP.

Похожие статьи по теме

Поделитесь своим мнением Отменить ответ

Популярное на сайте

Опросы

• Карта сайта
• Обратная связь
• Реклама на сайте
• О сайте
• Литература
• Термины электрика

Наш сайт Все-электричество предоставляет вашему вниманию подробную информацию об электрике. Публикация наших материалов может разрешаться только в том случае если вы укажите ссылку на источник с указанием нашего проекта. Перед использованием нашего проекта рекомендуем прочесть пользовательское соглашение. Вся информация на сайте Все-электричество предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет.

Разновидности и маркировки проводов

Общепринятые буквенные виды маркировки проводов и кабелей, характеризуют изделия по типу назначения, вне зависимости от их производителя. Маркирующие буквы и цифры указывают на различные свойства проводов и кабелей: материал проводника и изоляции, сечение и количество жил, термостойкость, износостойкость, гибкость и т.п.

Общие характеристики и назначение проводов и кабелей.

Электрические провода изготовляют из меди (Cu) и алюминия (Аl), они могут включать одну или несколько жил. Наиболее часто используют медные провода, которые выдерживают большие нагрузки и имеют более высокую гибкость. Алюминиевые, более хрупкие и с меньшей проводимостью, но из за более низкой цены они распространены при проведении электромонтажных работ. Для лучшей изоляционной защиты электропроводов, применяют пластмассу (ПВХ) и резину. Так же провода могут быть голыми, т.е. неизолированными. Для наружных работ и прокладки вводов электросети в дома требуются силовые провода, а для соединения электросхем и радиоэлементов медный монтажный провод. Неизолированные провода чаще всего используют при монтаже воздушной проводки, а так же неизолированные медные провода применяются для изготовления некоторых видов антенн и при монтажных работах в закрытых электрических установках. Еще, провода бывают специализированными, только для конкретных узких областей, например: пожарная сигнализация, телефон, usb, антенный, компенсационные и сварочные провода и другие.

Правильное прочтение маркировок.

Маркировка проводов состоит из нескольких групп.
Условно обозначим так: АПВХХ

• Первая группа букв– материал жил – «А» это алюминий. Для медных проводов это обозначение отсутствует;
• «П» — это провод;
• Следующая группа – материал изоляции; «Р» это резина, «В» — поливинилхлорид (ПВХ), «П» — полиэтилен;
• Следующая группа – конструкция. «О» — оплетка, «Т» — для прокладки в трубе, «П» — плоский, «Г» — гибкий;
• Следующая – количество жил;
• И уже потом – сечение.

Например: АППВ 2х4. Алюминиевый Провод Плоский Поливинилхлорид 2-х жильный 4 мм2.
Или ППВ 3х2,5. Раз буквы «А» нет, то провод медный. И далее: Провод Плоский Поливинилхлорид 3-х жильный 2,5 мм2
В некоторых случаях есть и цифры, которые могут обозначать класс гибкости проводов, как например, при маркировке провода ПВ1 и ПВ3. Здесь ПВ3 – более гибкий провод.
Далее в проводе ПВ3 10 – «10» – обозначает сечение провода, равное 10мм2, и соответственно ПВ3 16 – где «16» обозначает сечение 16 мм2.

Алюминиевые электропровода и кабели.

Рассмотрим некоторые типы алюминиевых проводов и кабелей.

• АПУНП(Аl Провод Универсальный Плоский), который имеет две либо три жилы, уложенные параллельно, защита ПВХ. Предназначается для электромонтажа устройств малого тока, до 250В и частотой 50 Гц. Но, для проводки в домах такие провода лучше не применять.
• АПВ (Аl ПВХ Провод) – одножильный провод, с круглым сечением 2,5–120мм². АППВ–плоский многожильный провод. Рабочее напряжение 450–750В. Используется при ремонте гибких участков электрической цепи, оборудования, станков и различных механизмов. Предельная температура t 70°C, срок службы 15 лет.
• АПР ( Аl Провод с Резиновой защитой) имеет круглое сечение от 2,5 – 120 мм², АППР — плоский многожильный, с круглым сечением 2,5 – 6 мм². Применяется при прокладывании в трубах и деревянных помещениях.
• АПРН (Аl Провод с Резиновой изоляцией в Негорючей оболочке) – одножильный провод, сечение от 2,5 – 120 мм². Применяется при прокладывании в сухих помещениях и на уличных открытых участках.
• АВВГ (Аl силовой кабель в ПВХ оболочке) – многожильный провод с круглым сечением от 2,5 до 50 мм², предельная температура t 80°C, срок службы 30 лет. Предназначен для сухих и сырых помещений, открытых пространствах, на трассах различного типа, в пожароопасных и взрывоопасных местах.
• АВРГ (Аl кабель Гибкий в ПВХ оболочке с Резиновой изоляцией) – может иметь до 4 жил, сечение от 4 – 300 мм². Номинальное напряжение 0,66кВт, постоянное 1,0кВт, частота 50 Гц, температура t 200°C, срок службы 30 лет. Используются в зонах, где есть повышенные требования к устойчивости от коротких замыканий, сухих и сырых помещениях, на мостах, каналах, шахтах, эстакадах.

Медные электропровода и кабели.

• Характеристики проводов марки ПВ1, ПВ2, ПВ3, ПВ4 (Cu Провод в ПВХ изоляции) цифра обозначает, класс гибкости. Сечение от 0,5 до 120мм², напряжение для сетей от 450 – 750В, частота 400Гц. Могут быть однопроволочными и многопроволочными, имеют множество модификаций и огромный спектр применения: установки, станки, дома, лотки, пластиковые трубы и т.д.
• ППВ (Cu Провод Плоский с изоляцией из ПВХ) – двух и трех жильный, имеет разделительное основание с сечением 0,75 – 4 мм², температура до t 70°C, напряжение для сетей от 450 – 750В, частота 400Гц. Применяется при монтаже силовых осветительных сетей по стенам, а так же при прокладывании в каналах, трубах.
• ПВС (Cu Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм², ПРС – сечение от 0,5 до 4 мм² – гибкие провода с медными жилами (2–3). Используются в основном для домашних приборов, удлинителей, пылесосов и т.п.
• ПУНП, ПБПП (Cu Провод с ПВХ изоляцией) – двух либо трех жильный медный провод с сечением до 4 мм². Широко используется в приборах меньшего тока.
• МГШ (медный электрический Гибкий Провод Монтажный с Шелковой изоляцией) с сечением 0,5 – 0,12 мм². МГШВ одножильный гибкий кабель с сечением 0,12–1,5мм². Применяется в электронных приборах и межблочных соединениях.
• ВВГ (Cu силовой кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил, сечение 1,5 – 502 мм². Применяется для прокладки сетей на улице в теневых местах. Двойная изоляция кабеля позволяет монтировать проводки в перекрытиях и перегородках помещений без кабеля канала, делать разводку питания.
• ВРГ (Cu Гибкий кабель с Резиновой изоляцией в ПВХ оболочке) – сечение 1–240 мм², может иметь 1–4 жилы. Используется для воздушной прокладки, в помещениях различного типа, мостах и электро эстакадах.
• НРГ (Cu Гибкий силовой кабель с Резиновой изоляционной защитой в Резиновой Негорючей оплетке) имеет круглое сечение 1–240мм², частота 50Гц, номинальное напряжение 0,66кВт, постоянное 1,0кВт, срок службы 30 лет. Применяется в шахтах и каналах, в помещениях с высокой вероятностью затопления.

Для проведения проводки в доме лучше использовать медные провода. Они более гибкие, реже переламываются при монтаже, меньше окисляются, паяются обычным способом, имеют лучшую электропроводностью.

Назначение обмоточного провода.

Обмоточные провода используются для изготовления обмоток электрических машин и приборов, а так же при производстве радиотехнических изделий, элементов телевизоров и т.п. Изготавливаются такие провода из меди повышенной чистоты с хорошей проводимостью.
Вот их некоторые марки:

• ПЭТВ — ( Провод обмоточный Эмалированный Теплостойкий с Эмалевой изоляцией), представляет собой медную жилу–проволоку, диаметром 0,063 — 2,500 мм². Эмалированные провода отличаются повышенной устойчивостью к нагреванию (до 120° С) и не нуждаются в зачистке изоляции.
• Провод ПЭТВ2 где «2» — количество слоёв лака на проводе. Диаметр ПЭТВ2 от 0,08 до 5 мм². Используются для обмоток силовых двигателей, двигателей для домашних приборов и инструментов, трансформаторов, измерительных приборов, катушек и реле.

Кабеля и провода узкой специализации.

• ТРП (Cu Телефонный Ратификационный в ПВХ изоляции) – двужильный с разделительным основанием, сечением 0,4 – 0,5 мм². Для прокладки телефонной сети. Так называемая телефонная лапша.
• КПСнг (А) — FRLS, КПСнг (А) — FRHF, КПСнг (А) — FRLSLTx – это специальные слаботочные кабеля для монтажа противопожарной сигнализации и охранной противопожарной системы. Расшифровка: нг– не распространяющий горение, (А)– категория, LS – низкое дымообразование, НF – низкая окислительная активность, LTx-с низкой токсичностью, КПС–кабель противопожарной сигнализации. В соответствии с нормативными документами ГОСТ 31565-2012 (ГОСТ Р 53315-2009), только такие кабеля могут быть применены в противопожарной защитной системе. Провод для сигнализации обязан быть особо живучим, иначе охранная система не отреагирует вовремя. Эти провода изготовлены по новейшей технологии в области производства кабеля для пожарной охраны и сигнализации.
  До вступления в силу, в 2009 году Федерального закона №123 «Технический регламент о пожарной безопасности» успешно использовались пожарные кабели КПСВВ и КПСВЭВ, в оплетке красного цвета. Теперь они могут использоваться только для систем охранной сигнализации.
• USB–провод. Все мультимедийные устройства и гаджеты оснащены USB-разъемом. USB 2.0 является высокоскоростным и состоит из одной витой пары 28 AWG для передачи данных и двух проводников питания от 20 AWG до 28AWG. Все usb кабели экранизированы, и имеют ферритовое кольцо, которое выполняет функцию фильтра. Длинна, может быть до пяти метров.
• Антенный коаксиальный кабель для телевизора должен обеспечивать качественную передачу телевизионного сигнала. Имеет электропроводную оплетку (экран) и изоляцию определенной толщины. Именно поэтому он получается толстым (около 6 мм²). Оплетка защищает его от электромагнитных и электростатических помех сводя потери к минимуму. Обладает волновым сопротивлением 75 Ом. Для лучшего качества приема центральную жилу телевизионного антенного кабеля делают из меди, а экран может быть выполнен как из медной оплетки, так и из алюминиевой фольги. Основные виды марок РК 75, RG 6, RG 59, SAT 50, SAT 703, DG 113 используются, как для аналогово, так и для кабельного ТВ и спутниковых антенн. Для присоединения к телевизору используется F-штекер.

Провод для сварочного аппарата.

КС – маркировка расшифровывается просто – кабель сварочный. Буква «П» обозначает, что провод имеет полимерную защиту, сочетание букв «ВЧ» (высокая частота) «ПП» (переменный и постоянный ток). Кабель для сварочного аппарата медный и устойчив к t °50C. , и имеет спец. изоляцию из шланговой резины для защиты от замыкания, не горючий. Сечение 10– 70 мм², рабочее напряжение 600В, частота 400Гц.
Виды маркировки кабелей для подключения сварочного аппарата:

• КГ–Т, используется для работы при повышенной температуре. t до 85°C.
• КГ–ХЛ, содержит специальную устойчивую к холоду резину (t до –60°С).
• КОГ1 имеет повышенную гибкость.

Электропровода – декоративные.

Ретро провод – разные виды проводов применяющихся, как в домах для проводки, так и на улице, выполненных в оригинальном виде. Сечение от 0,5 до 2,5 мм², оболочка, чаще всего, шелковая. Внешне декоративный ретро электропровод выглядит в духе старого времени и состоит из двух скрученных между собой проводов. Используется ретро провод дизайнерами в домах из деревянного бруса и выглядит помпезно и величественно.
Декоративные провода широко используются, и имеют разнообразную модификацию. В интерьерах клубов и увеселительных заведений, можно встретить светящиеся неоном, разноцветные провода. Декоративные оплетки позволят выполнить работу любой сложности не только качественно, но и красиво.

Разновидности проводов и кабелей для организации электропроводки

Сколько розеток и выключателей должно быть в квартире? Ответ на этот вопрос даст направление для поиска подходящего кабеля любому, кто запланировал проведение электропроводки в новом доме. От вида и мощности кабеля зависит то, как вы сможете использовать электричество в своём доме.

Выбор кабеля так же индивидуален, как выбор цвета паркета или варианта остекления окон. Кабели бывают разными, и их так много, что придётся научиться разбираться в их названиях и характеристиках для того, чтобы иметь возможность оборудовать свой дом необходимой электротехникой, и при этом не иметь проблем с автоматом, выключающимся от перегрузки.

Кабель и провод – это не одно и то же! В чём разница?

Типы кабеля

По форме сечения можно выделить следующие виды проводников:

• Круглые
• Секторные
• Сегментные

Различия кабелей по току и нагрузке: как рассчитать правильно?

Как мы уже сказали выше, проводимость тока зависит от толщины сечения кабеля. А от проводимости, в свою очередь, зависит допустимая нагрузка. Потому для выбора нужного сечения от вас потребуется рассчитать необходимую нагрузку на сеть.

Если речь идёт об однофазной проводке, рассчитать нагрузку будет легко – вы просто суммируете мощности всех электроприборов, которые собираетесь подключить в этой квартире или доме.

Чтобы рассчитать величину предельного тока для вводного кабеля, разделите суммированную мощность электроприборов на напряжение в сети. К полученному результату не забудьте прибавить 15-20%, которые станут страховкой от перегрева проводника кабеля в случае подключения дополнительных приборов.

Виды силовых медных кабелей

Обычно выпускается в чёрном цвете, хотя может быть и белым. Изоляция токопроводящей жилы маркируется голубым, жёлто-зелёным, коричневым, белым в синюю полоску, красным и чёрным цветами. Количество жил в кабеле ВВГ – 1-5, одно- или многопроволочных. Их сечение для использования в домах – 1,5-16 мм2, хотя есть возможность выбрать и более мощные кабели. Рабочая температура для ВВГ – от -50°C до +50°C, влажность – до 98%.

Отличительные характеристики провода – стойкость к разрывам и изгибам, а также к агрессивным химическим веществам.

• АВВГ (алюминиевая жила)
• ВВГнг (повышенная негорючесть кембрика)
• ВВГп (кабель с плоским сечением)
• ВВГз (жгуты из ПВХ или резиновая смесь в пространстве между изоляцией жил и кембриком)

NYM (изоляция жил ПВХ и внешняя оболочка из негорючего ПВХ, между слоями – наполнитель из мелованной резины) не имеет аббревиатуры на русском. Количество жил в таком кабеле – 1-5, сечение – 1,5-16 мм2. Допустимое напряжение составляет 660 В.

Такой кабель может быть использован для прокладки линии на открытом воздухе. Он влагостойкий и термостойкий. Допустимые температуры – от -40°C до +70°C. Однако от солнечного света кабель стоит оберегать.

Разновидности электрических проводов — назначение и характеристики

Электротехническая промышленность предлагает клиентам широкий выбор проводников для создания электропроводки, подключения приборов к электросети. Все изделия (провода, шнуры, кабели) имеют свои технические характеристики, условия эксплуатации и назначение. Чтобы уметь разбираться в многообразии товаров и выбирать наилучший вариант для работ, нужно понимать, какие бывают провода и правильно расшифровывать маркировку.

Основные понятия

Провод – это изделие, которое состоит из нескольких частей, проводящее электрический ток. Проводники используются для подключения приборов к точке питания. К основным частям относятся ведущие жилы и изоляционный слой.

Под жилой понимают проволоку из металла, которая проводит электрический ток. Ее важнейшими характеристиками являются материал изготовления, количество тонких проволок и площадь поперечного сечения. Провода можно поделить на однопроволочные (монолитные) и многопроволочные. От количества жил зависит гибкость проводника – она увеличивается с ростом числа проволок. От площади сечения зависит то, какое количество тока может провести провод. Каждый материал может пропускать разный ток при равном сечении. Чтобы выбрать провод, нужно воспользоваться специальными таблицами, в которых указана максимальная нагрузка при определенной площади сечения.

Изоляция – это диэлектрический защитный слой, который помогает обезопасить человека от прямого контакта с проводником тока. Кроме этого изоляция позволяет размещать несколько жил рядом без риска возникновения короткого замыкания между нулем и фазой, а также защищает провод от негативного воздействия окружающей среды. Обычно изоляционный слой делается из ПВХ, резины, полиэтилена и других материалов.

Нередко делается несколько слоев изоляции. Дополнительные защитные слои необходимы при прокладке провода в сложных условиях, нестабильных грунтах, под дорогами. Также в состав входит броня, внешний и наружный защитный слои.

Информацию о материале провода и изоляции, площади сечения можно узнать в буквенно-цифровой маркировке. Она регламентирована правилами и является единой для проводов и кабелей разного назначения. Буквами указывается тип проводника, материал выполнения, гибкость и другие характеристики. Цифры показывают сечение и количество жил.

Различие проводников по материалу

Главными материалами, из которых создаются разные типы проводов, являются медь и алюминий. Реже жилы делаются из стальной проволоки. Виды кабелей и проводов и их назначение зависят от свойств, характеристик и положительных качеств того или иного материала.

Алюминий

Жилы, выполненные из алюминия, стали настоящим открытием в электротехнике. Алюминий является четвертым материалом по уровню электропроводности после серебра, меди и золота. Это позволило удешевить производство кабелей и сделать электрификацию проще.

К преимуществам можно отнести:

• дешевизну;
• химическую устойчивость;
• малый вес.

• хрупкость;
• разрушение защитной оксидной пленки под действием температуры;
• сложность пайки;
• ухудшение электропроводности из-за наличия примесей;
• небольшой срок службы.

Алюминий требует регулярного обслуживания, поэтому такая проводка со временем обойдется дороже медной. К тому же невысокий срок службы и хрупкость делают невыгодным долгосрочное применение алюминия. По этой причине и соображениям безопасности алюминиевые провода запрещено использовать в прокладке новых силовых линий.

Медные проводники отличаются высокой электропроводностью. Другие преимущества:

• высокая гибкость;
• эластичность;
• Надежность;
• стойкость;
• легкость пайки и сварки;
• долгий срок службы.

• стоимость;
• большой вес из-за высокой плотности;
• окисление контакта на воздухе – необходимо смазывать поврежденное место специальными средствами.

Медь является более выгодной в использовании. Это связано с ее характеристиками, длительностью работы и простотой монтажа. Именно медные проводники используются во всех видах электропроводки.

Основные виды проводов

Важнейшим фактором при выборе электрического провода является мощность подключаемого бытового прибора. В быту чаще всего используются виды электропроводов ПУНП, ППВ, ПВС, ШВВП и другие.

Плоские провода

Все кабели из этой группы имеют схожие характеристики и предназначение.

• ПУНП – плоский проводник с защитой и медными однопроволочными жилами марки ПБПП (также может называться ПУНП) имеет сечение от 1,5 кв.мм до 6 кв.мм. В качестве наружной и внутренней изоляции используется ПВХ. Рабочие температуры – от -15° до +50°С. Минимальный радиус изгиба составляет 10 диаметров. Работает при напряжении до 250 В и частоте 50 Гц. Основное использование – осветительная группа, розетки.
• ПБППг – Уже по названию можно понять отличительную черту данного проводника – это его гибкость. Многожильная структура позволяет уменьшить радиус изгиба до 6 диаметров. Остальные характеристики аналогичны ПБПП.
• АПУНП – Провод с обозначением АПУНП является однопроволочным алюминиевым проводником. Сечение 2,5 – 6 кв.мм. Остальные характеристики аналогичны проводу ПУНП. Кабель используется редко, так как запрещен по положениям ПУЭ. Имеет низкую стоимость.

Все перечисленные плоские провода могут использоваться только в освещении. Для остальных целей лучше приобретать другие проводники.

С перемычками

Основные представители этой группы – ППВ, АППВ. ППВ легко определить по характерным перемычкам между жилами, которые выполнены из ПВХ, как и изоляционный слой. Состоит из 2-3 однопроволочных жил с сечением 0,75 -6 кв.мм. Работает при напряжении 450 В и частоте до 400 Гц. Рабочие температуры от -50°С до +70°С. Изоляция устойчива к горению, щелочам и кислотам. Может использоваться при влажности 100%. Минимальный радиус изгиба составляет 10 размеров диаметров.

Аналогом описанного проводника является АППВ с алюминиевыми жилами. Сечение начинается от 2,5 кв.мм. Эти типы проводов подходят для осветительной и силовой группы.

Одножильные

АПВ выполняется из алюминия и является одножильным проводником с сечением от 2,5 кв.мм. до 16 кв.мм. однопроволочный и 25-95 кв.мм. для многопроволочной структуры. В качестве изоляции используется ПВХ, позволяющий работать при 100% влажности и температурах от -50°С до +70°С. Ограничений в использовании нет.

Также представителями одножильных электромонтажных изделий являются ПВ1 и ПВ3. Цифры в маркировке указывают на класс гибкости. В качестве провода применяется однопроволочная медная жила с сечением 0,75-16 кв.мм. или многопроволочная с сечением 16-95 кв.мм. Мягкий провод ПВ3 активно используется в местах, где требуются частые изгибы и переходы.

Проводники для электрошнуров

ПВС – медный провод с многожильной структурой, имеющий сечение 0,75-16 кв.мм. Изоляция разноцветная для удобства работы мастера, оболочка белого цвета. Работает на частоте 50 Гц и напряжении 380 В. Имеет высокий уровень гибкости. Рассчитан примерно на 3000 сгибаний и более. Диапазон рабочих температур от -25°С до +40°С. Модификация ПВСУ применяется от -40°С до +40°С.

ШВВП – это медный многожильный проводник для соединения, состоящий из двух-трех многопроволочных жил. Сечение составляет 0,5-0,75 кв.мм. Не используется в прокладке электропроводки внутри стен. Основное применение – осветительная группа и маломощные бытовые приборы.

Силовые кабели

Для внутренней и наружной прокладки электропроводки используются обжимные силовые кабели. Самым распространенным является отечественный ВВГ. Он используется для передачи тока напряжением до 1000 В. Есть разные модификации проводов с однопроволочными и многопроволочными жилами с сечением до 240 кв.мм. Внешняя и внутренняя изоляция выполнены из ПВХ. Максимальная рабочая температура +40°С, влажность 98%. К наиболее популярным модификациям относят АВВГ (из алюминия с однопроволочными жилами), ВВГнг (негорючий), ВВГз (с заполнением между изоляциями из резиновой стружки или нитей ПВХ). Минимальный радиус изгиба для всех модификаций составляет 10 диаметров.

Европейским аналогом ВВГ является NYM. Он более надежен, так как выполнен из высококачественных материалов и прошел более строгую проверку. По назначению является бытовым кабелем для розеток или освещения. Максимальное напряжение 660 В. Радиус изгиба составляет 4 диаметра. Диапазон рабочих температур от -40°С до +70°С. Нельзя использовать NYM при воздействии прямых солнечных лучей и прокладывать напрямую в бетон.

Гибкий кабель КГ состоит из 1-6 многопроволочных жил из меди. Он рассчитан на работу на напряжении до 660 В и частоту не более 400 Гц. Для внутренней и наружной изоляции используется резина, придающая проводу дополнительную гибкость. Работает при температурах от -60°С до +50°С. Область применения – подключение мощных установок (сварочная машина, нагреватель, генератор). Является дорогим, поэтому в быту чаще применяются кабели ВВГ.

ВББШв – медный проводник с одно- или многопроволочными жилами. Имеет сечение до 240 кв.мм. Изоляция выполнена из ПВХ материала. Под нижней оболочкой создана броня из двух лент из металла. Может выдерживать нагрузки до 1000 В и температуры от -50°С до +50°С. Обычно используют следующие модификации – АВББШв (из алюминия), ВББШвнг (не горючий), ВББШвнг-ls (нет выделения дыма и едкого газа при тлении).

Проводники для передачи информации

Подключение телефонов, компьютеров, телевизионных антенн производится с помощью специальных кабелей для передачи информации.

Антенный кабель РК75 состоит из медной одно- или многопроволочной жилы. Сечение составляет 1 кв.мм. Изоляционный слой выполняют из полиэтилена и экранирующей оплетки. Наружная изоляция сделана из кембрика. Применяется для передачи слаботочных сигналов высокой частоты.

Компьютерная витая пара применяется для подсоединения ПК к локальной сети. Представляет собой 4 или 8 проводов, которые переплетаются друг с другом попарно. Для дополнительной защиты устанавливается разрывная нить. Есть разные виды кабелей с наличием и отсутствием экранирования, которые применяются для различных целей.

Телефонные провода являются слаботочными. Они позволяют монтировать телефонные линии в доме или прокладывать их между подстанциями.

Специализированные кабели

Для работы в нестандартных условиях применяются проводники с особыми характеристиками. К ним относится нагревательный провод ПНСВ. Делается из стали и покрывается оцинковкой. Для изоляции выбирается термостойкий ПВХ или полиэтилен, сохраняющие свои свойства в диапазоне температур от -50°С до +80°С. Работают на нагрузке 220-380 В. Основная сфера применения – создание теплых полов.

ВПП – медный кабель с сечением до 25 кв.мм. имеет двойную изоляцию из полиэтилена или ПВХ. Работает до 660 В. Способен работать при резких скачках давления и температурах от -40°С до +80°С. Обычно применяется для запитывания насосов, которые опускаются в скважины.

РКГМ – медный одножильный силовой термоустойчивый монтажный кабель. Сечение достигает 120 кв.мм. Работает при напряжении до 600 В. В качестве материала изоляции применяют кремнийорганическую резину. Наружная оболочка выполнена из стекловолокна. Свойства сохраняются при температуре от -60°С до +180°С. Сфера применения – места с повышенными температурами (бани, сауны, электропечи).

Разновидности кабелей и проводов

18 декабря 2019

Время на чтение:

Число разновидностей проводниковой продукции исчисляется десятками тысяч — только выпускаемых по отечественным ГОСТам более 20000. Сложно найти специалиста, даже самого высокого профессионального уровня, который знал бы все имеющиеся типы проводов и кабелей. Но этого и не требуется — вполне достаточно разбираться в общих принципах, классификации, знать виды кабеля и провода и их маркировку, определяющей главные свойства изделий и как они будут выглядеть.

Силовые кабели

Силовой кабель для электросиловых линий — изделие электротехнического назначения одно или многожильной конструкции. Области применения: индивидуальное домостроение, квартиры в многоэтажном жилищном секторе, дачный домик либо мобильное электрооборудование. Назначение силового кабеля — соединение домового распределительного щита и электропроводки потребителя. Для того чтобы правильно выбрать изделие под собственные нужды, нужно знать из чего состоит кабель.

Монтаж кабелей

В независимости от сферы использования и эксплуатационных характеристик, конструкционно он выполняется из таких элементов:

1. Токоведущие жилы с числом от 1 до 5 единиц, выполненных из алюминия/меди.
2. Защитная конструкция жил в виде изоляционного покрытия.
3. Защитная конструкция всех элементов в форме наружной оболочки.

Помимо основных конструктивных элементов, силовой кабель имеет различные вспомогательные компоненты: поясной наружный покров, экран, броня. Кроме того конструкция может видоизменяться и дополняться другими элементами, что будет зависеть от области применения и эксплуатационных условий. Все характеристики проводниковой продукции отображены в цветовой и буквенно-цифровой маркировке, прописанные в его наименовании.

Важно! Сегодня особенно востребованным является ВВГ и его трансформации. Он выполняется в ПВХ-изоляции, медной токопроводящей жилой, без наружной защиты. Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц. Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С.

Электрические провода

Многие пользователи считают, что словосочетания «кабель» и «провод» — это синонимы, тем не менее, это не вполне так. Кабель — электротехническое изделия, обычно, с несколькими защитными оболочками. Провода, тоже разновидность электротехнической продукции, однако конструкционно более простые. Как правило, они обладают единственный изоляционным слоем, редко двумя, а иной раз изготавливаются и совсем без изолирующего слоя. Предназначение у них различное. Кабельное изделие предназначается для электропередачи в сетях с большими токовыми нагрузками. Провода эксплуатируются в электросетях и установках не более 380 В.

На электротехническом рынке присутствует большое количество модификаций проводов, наиболее популярные из них: ПБПП, АПВ, ППВ, ПБППг и ШВВП. Данные изделия применяются для разнообразных задач: внутридомовые электросети, подсоединение установок и оборудования, заземляющие системы и в других схемах энергоснабжения.

Шнуры электрические

Шнуры электрические

Шнур отличается от кабеля тем, что он выполнен из 2 либо 3 эластичных жил, имеющих собственную изоляцию. Такие жилы заключаются в общую оболочку из мягкого ПХВ-пластиката либо резины. Мягкость конструкции позволяет их широко применять в домашнем хозяйстве, с целью питания электроэнергией разнообразных бытовых агрегатов. Две токоведущие жилы применяются в тех случаях, в которых заземление не требуется. К примеру, в системах освещения.

Среди пользователей большой популярностью пользуется шнур ШПВ-1, он довольно устойчив к любой внешней деформации, выпускается для эксплуатации в электросетях до 380 В. Конструкционно выполнен из 2-х параллельных токопроводов 0.3/0.7 мм2, изолированных гибким ПВХ. В основном используются при подключении радиотелевизионного оборудования. Еще одна популярная модификация — шнур ШПВ-2 на 220 В, в аналогичной ПВХ-изоляции, и равным сечением, как и у ШПВ-1.

ПВС применяется для присоединения оборудования, которым нужно обеспечить повышенную гибкость, например, пылесосы, переноски, электрокамины. Диапазон напряжений 380-660В, состоит из 3/4 перекрученных жил, одну из них задействуют для заземления. Сеченье токопроводов 0.7/2.5 мм2, изделие заизолировано ПВХ- оболочкой, с высокой эластичностью.

Монтажные провода

Монтажные провода

Для установки и подключения электро установок к источникам тока нашли применение монтажные провода разного конструктивного исполнения. В качестве токопроводящих жил таких модификаций проводников выступает луженая медная проволока разного сечения. Такая конструкция позволяет выполнять соединение пайкой с использованием низкотемпературных припоев.

Монтажные провода и кабели их назначение:

1. Подключения внутридомового электрооборудования.
2. Соединение схем питания действующего оборудования в системах ЖКХ.
3. Подключение бытового и промышленного электрооборудования.
4. Энергетические, теплоснабжающие и водоснабжающие предприятия.

Провода бывают одно и многожильные, обладают хорошей гибкостью и усиленной защитой от возможных деформирующих факторов, в том числе на разрыв и разрез. Изоляционный состав — стеклянные, капроновые нити и триацетатная лента. Допустимая температура наружного воздуха от — 40 С до +100 С.

Провод оснащен поливинилхлоридной/полиэтиленовой изоляционным покрытием со вспомогательной защитной капроновой оболочкой, что делает продукцию устойчивой к влажной среде, техническим маслам и плесени. Для увеличения надежности — медный проводок усиливают луженой стальной проволокой.

Обратите внимание! Наиболее популярный монтажный провод РКГМ — токопровод многопроволочная медь, от 0.80 до 100.0 мм2. Изоляционный состав — резина кремнийорганическая, оболочка — стекловолокно, обработанная термоустойчивой эмалью. Допустимые области применения — электросети до 660 В, при наружной температуре от −30 до +120 C.

Сетевые кабели

Для локальных сетей устанавливают кабель, который будет называться сетевым. Он состоит из медных, перевитых парами, изолированных проводников. Классическое сетевое изделие содержит 8 проводков или 4 пары, хотя существуют и двух парные конструкции Расцветки внутренней изоляции строго стандартизированы, а промежуток между двумя точками, соединяемыми витой парой, не может быть больше 100 м.

Исходя из системы защиты — электрозаземленной оплетки из меди либо алюминиевой фольги вокруг витых пар, имеются вариации сетевого провода:

1. UTP — незащищенный, без дополнительной защиты. Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется;
2. F/UTP — защищенный фольгированный.

Сейчас имеется несколько групп сетевых кабелей, маркируемые от CAT1 до CAT7. Чем разряд выше, тем наиболее высококачественный изделие и тем лучшие характеристики он содержит. В локальных цифровых интернет-сетях стандарта Ethernet применяется CAT5 с полосой пропускания 100 МГц. При строительстве современных сетей используют модернизированный CAT5e 125 МГц.

Телефонные провода

Телефонные провода подразделяются на 2-е основные разновидности. Первые используют в монтажных работах большого объема до 400 абонентских точек. Вторые в процессе выполнения подключения конкретной квартиры либо домовладения.

Телефонный кабель

ТППэп — базисная модификация провода и содержит внутренние проводки, сплетенные в пары. Токопроводящая жила — мягкая медная проволока 0.5 мм 2, защищена изоляцией из полиэтиленового материала. В отдельных типах изделий пары объединяются в секции по 5/10 пар. Наружная оболочка тоже выполнена из полиэтилена либо винила. Литеры «э» и «п» в наименовании означают пленочный экран.

Бывают вариации провода, бронированного лентами, либо с наполнением области между оболочкой и токопроводами уплотнителем из гидрофобной массы. Это изделие устанавливают в телефонных системах больших многоэтажных домов. Он может быть проложен, практически в любых условиях, подземным либо воздушным способом.

Для подводки линии к конкретному абоненту, применяют модификацию ТРВ. Они бывают одно либо двухпарного выполнения, имеет плоскую конструкцию с разъединенной основой, токопроводящая жила выполнена из меди 0.5 мм2. Число токопроводов — 2/4, закрытые ПВХ-изоляцией. Рабочая температурная среда от −15 до +50 C при влажности окружающей среды не более 80 %.

Антенные

По существу все теле-провода обладают идентичной конструкцией. Основанием является внутренний проводник, называемый центральной жилой, защищенный изоляционным слоем, сверху которого расположен экран, выполненный в форме оплетки. Предохраняет кабель довольно крепкая изоляционная оболочка. Изделия подобной конструкции получили название коаксиальных.

Современные антенные кабеля

Для бытового применения устанавливают изделия со стальными либо медными токопроводящими жилами. С целью снижения затухания сигнала жила из стали, также напыляется тонкой пленкой меди. Такое изделие стоит меньше, однако не способно без значительных потерь передавать сигналы от спутника.

Кабель имеет экранирующий слой, называемый оплеткой, она предохраняет изделие от наружных электромагнитных помех, от этого зависит эксплуатационное качество телевизионного сигнала. Материалом для создания экрана является алюминиевая фольгированная поверхность. Оплетку выполняют из тончайшей медной либо алюминиевой проволочки.

Оптические

Оптоволоконный кабель, который еще называют волоконно-оптический — это абсолютно новый вид проводникового изделия по сравнению с другими разновидностями электрокабелей. Он передает информацию, которая транспортируется по линиям связи, не с использованием электросигнала, а с применением светового. Важнейший его компонент — это бесцветное стекловолокно. Конструкция способна передавать свет на значительные расстояния до 10000 м с минимальными потерями света.

Оптоволоконный кабель выполняется из тончайших эластичных световодов 5/60 микрон, служащих средой распространения сигналов. Это особенно высококачественный вид проводниковой продукции — он гарантирует передачу информации с весьма высокой скоростью свыше 10.0 Гбит/с. Преимущество такой передачи состоит в том, что конструкция кабеля позволяет ему лучше других типов обеспечить защиту информации от наружных помех. В силу специфики распределения света подобные сигналы просто экранируются.

Дополнительная информация. Световод выполнен из центральной сердцевины в виде стекловолокна и стеклооболочки, которая обладает наименьшим коэффициентом преломления, чем ядро. Поэтому двигаясь по сердцевине, такие лучи не могут выйти за ее границы, а отражаются от защищающего слоя оболочки.

Акустические

Акустический кабель — узкоспециализированный провод, предназначенный для передачи звукового сигнала от источника, в роли которого выступают, усилители к пассивным громкоговорителям. Основная цель данного провода — перемещение максимально точного сигнала, без искажений. Вторая задача провода — защита сигналов в процессе передачи от разнообразного внешнего шумового фона.

Акустические кабеля

Электроакустический — изготавливается в разнообразных вариантах, среди которых можно выделить такие модификации:

1. Симметричный, обычно он выполняет функции микрофонного кабеля. В своей конструкции он содержит 2 многожильных проводка, размещенных в экране, в медной оплетке либо фольге. В подобных конструкциях в роли базовых проводников зачастую устанавливается витая пара.
2. Несимметричный, существующий для организации передачи аудиосигналов, с несимметричной характеристикой, используется в бытовой и вычислительной технике. Такие электропровода аналогично применяются для подсоединения музыкальных электро инструментов. В данных проводниках уровень искажения обусловливается характеристиками экрана, закрывающего центральный токопровод.
3. Параллельный акустический кабель. Исполнен из 2-х заизолированных проводников, в многожильной конструкции. В ряде модификаций для защиты от разрывов они закрываются единым изоляционным покровом.
4. Витой кабель использует изолированные токопроводящие жилы, переплетенные друг с другом.
5. Коаксиальный кабель, обладает высокой защитой от внешних угроз, вследствие чего он прекрасно подходит для использования одновременно с питающими проводами.

Компьютерные

Компьютерные кабели и их разновидности изготавливаются для формирования компьютерных сетей, для подключения ПК к интернету либо связи машин между собой. Наиболее известная многим специалистам модификация — витая пара. Выполняется из ряда перевитых попарно проводков для эффективности приема/передачи сигналов.

Компьютерные кабеля

Такая разновидность провода подразделяется на 2 главных конструкционных типа — медный и оптический. Второй обладает наибольшей пропускной возможностью и стабильностью по отношению к внешним помехам. При этом медная «витая пара» все же чаще используется для домашних и офисных локальных сетей.

Электроэнергия необходима всегда и повсюду, без нее не будут работать многие приборы и устройства, которые делают жизнь современного человека более многообразной и интересной. Передача электрической энергии потребителям совершается с применением электрокабеля и каждый грамотный электрик должен уметь знать и различать виды электрических проводов и кабелей.

Электрические провода. Виды и устройство. Маркировка и особенности

Электрические провода должны выполнять передачу электрической энергии от источника к потребителю. Свои задачи эти изделия должны выполнять длительное время, быть надежными, не допускать неисправностей. К таким изделиям относятся кабели и провода. Они применяются практически в любой отрасли промышленности и жизни человека. Электрические провода необходимы для образования замкнутой цепи электрического тока, не допуская его потери в этой цепи. Люди, которые не разбираются в вопросах электротехники, не отличают различные виды электрических проводов, приписывают все виды к одной категории.

Но это совершенно не так. Силовые провода используются в различных условиях работы, на разных магистралях, имеют много отличий в применении, по-разному устроена их структура, имеют конструктивные особенности. Линии электрических сетей могут состоять на своем протяжении, как из воздушных проводов, так и подземного кабеля.

Разветвление кабеля на воздушной линии осуществляется для специальных целей, необходимых по местным условиям.

Электрические провода

Провод имеет простейшую конструкцию, которую можно разделить на две части:

1. Жила из металла, предназначена для проведения электрического тока.
2. Изоляционный слой, предохраняющий жилу от контакта с посторонними проводниками, во избежание несанкционированной утечки тока.

В качестве изоляции может выступать и воздух, находящийся вокруг металлической жилы вместо оболочки из диэлектрических материалов. В этом случае провод изготавливается оголенным, а места крепления провода по его пути на несущих конструкциях (столбах) выполняют в виде изоляторов (стеклянные, керамические).

Жилы, проводящие электрический ток, изготавливают из медных сплавов и меди, а также алюминия. Наиболее инновационным материалом токопроводящей жилы в настоящее время является композитная алюмомедь. Она создана для лучшего использования свойств меди и алюминия.

Для выполнения специальных задач применяют жилы из сплавов стали, а также нихрома, серебра. В некоторых случаях для специального оборудования в жилах используют золото.

Особенности структуры токопроводящей жилы

Жила может быть в виде:

• Цельный провод (одножилка), имеющий определенную длину.
• Свитый из тончайших проволок (многожилка), действующих параллельно.

Провода с одной проволокой изготавливать намного проще. Они имеют жесткую форму, применяются для подачи электрического тока при жестком креплении к опорам, имеют малое сопротивление при передаче токов низкой частоты, постоянного тока.

Жилы, состоящие из множества проволок, имеют очень гибкую форму, хорошо проводят ток высокой частоты.

Виды проводов

Часто проводом называют изделие, в котором одна жила из проволоки. Но электрические провода могут иметь несколько жил, скрученных или сдвоенных, с тремя жилами и более.

Электрический кабель

Кабель имеет конструкцию сложнее, он создан для надежного функционирования при агрессивном действии негативных факторов внешней среды.

Число жил, проводящих ток, выбирают по условиям эксплуатации. Они между собой изолированы.

Кабель может иметь вспомогательные элементы:

• Защитная оплетка из стали, брони из проволоки, либо пластика.
• Наполнитель.
• Сердечник.
• Наружный экран.

Каждый элемент выполняет свои функции назначения для определенных условий.

Электрики должны знать основные группы, к которым относятся кабели и электропровода:

• Силовые, действующие в установках для любых напряжений.
• Контрольные, передают данные параметров разных систем.
• Управления, применяют для подачи сигналов и команд автоматикой, либо вручную.
• Связи, для обмена сигналами на разной частоте.

В обособленную группу включены кабели спецназначения:

• Излучающие, применяются для подачи радиосигналов высокой частоты.
• Нагревающие, преобразуют электроэнергию в тепло.

Токопроводящие жилы

Жилы кабелей изготавливаются по таким же правилам, как и жилы проводов, из различных материалов, с одним проводником, либо многопроволочными, защищены слоем изоляции. По гибкости структуры кабели делятся на 7 групп. Группа №1 включает в себя кабели, которые трудно сгибаются, имеют моножилу. Самая гибкая группа – это №7. Кабели этой группы являются самыми дорогостоящими.

Электрические провода с многопроволочными гибкими жилами перед установкой оборудуют специальными наконечниками в виде трубок (оконцевателей). В случае с проводом моножильным трубки не устанавливаются, так как в этом нет смысла.

Оболочка

Она выполняет функцию защиты жилы и ее изоляцию от повреждений окружающей среды, создает герметичность от влаги и других факторов, содержит несколько слоев из экранирующих и армирующих элементов.

Оболочка может состоять из:

• Пластика.
• Ткани.
• Металла.
• Усиленной резины.

Материалы на основе пластика служат для:

• Изоляции жил и проводов с повышенными диэлектрическими характеристиками.
• Образования шланга с высокой герметичностью, который защищает от повреждений и замыканий, с размещенной в нем структурой элементов.

Пропитанная специальным составом кабельная бумага применяется в кабелях высокого напряжения до 35 киловольт. Сшитый полиэтилен используется для образования изоляционных свойств кабеля, функционирующего в электроустройствах до 500 киловольт с повышенной надежностью и длительным сроком службы.

Для цепей высокого напряжения до 500 киловольт ранее производились кабели, наполненные маслом. Они состояли из экранированных жил, установленных внутри герметичной полости, наполненной маслом. После того, как стал применяться сшитый полиэтилен, конструкция масляных кабелей стала неактуальной.

Условия безопасности

Кабельную продукцию подвергают специальной оценке, включающей в себя:

• Поведение кабеля при замыкании в канале.
• Может ли кабель держать долгие перегрузки.
• Поведение кабеля при открытом огне, возможность распространения огня при пожаре.
• Наличие токсичных веществ при горении.

Возникновение замыканий

Во время замыканий жил образуется высокая температура, которая передается другим кабелям, расположенным рядом, нагревает их, может провоцировать горение. В результате этого образуются газы, которые создают повышенное давление, происходит нарушение герметичности канала кабеля. Далее, в канал проникает воздух, обогащенный кислородом, развивается пожар.

Длительные перегрузки

Электрический ток большой величины нагревает металлические жилы и диэлектрический слой изоляции вместе с оболочкой. Начинаются химические реакции, разрушающие изоляционный слой, образуются газы, которые смешиваются с воздухом, образуется пламя огня.

Распространение огня

Оболочка из пластика и некоторых сортов полиэтилена может провоцировать горение. Это дает возможность возникновению пожара. Большая опасность возникает в том случае, когда кабели расположены вертикально.

По распространяемости горения электрические провода делятся на:

• Обычную.
• Не способствующая продолжению горения в одинарной прокладке: горизонтально и вертикально.
• Не распространяющая пламя, из нескольких прокладок: горизонтально и вертикально.
• Огнестойкие.

Главным свойством этих процессов можно считать удельную теплоту горения проводов или кабелей, которая определяется путем эксперимента.

Выделение вредных веществ

Ведется учет реагирования кабеля на внешний пожар. Изоляция может выделять вредные вещества просто при нагревании, без горения. Такие кабели нельзя применять в общественных местах.

Требования к кабелям

Для увеличения надежности и безопасной работы кабели оценивают по:

• Стойкости к пожару.
• Стойкости к нагреву изоляции.
• Методу разделки концов.
• Защите от влаги.

Электрический шнур

Конструкция шнура – это изделие, среднее между кабелем и изолированным проводом. Шнур выполнен по специальной технологии для создания гибкости и длительной работы.

Шнур служит для создания соединения питающей сети с передвижным электроустройством. К бытовым устройствам, оснащенным шнурами, относятся: чайники, утюги, лампы и т.д.

Маркировка

Для различия электрические провода маркируются при следующих обстоятельствах:

• На заводе при изготовлении.
• При установке.

В маркировку входит:

• Цветовая разметка изоляции.
• Надписи на оболочке.
• Этикетки и бирки.

Маркировка дает возможность:

• Выяснить назначение и конструкцию кабеля.
• Сделать анализ свойств.
• Сделать оценку применения.

Маркировка при эксплуатации добавляет сведения к имеющейся информации и производится надписями и бирками, на которых указывают схемы и пути прокладки кабеля, жил между элементами. Маркировка может дополняться электронными маркерами. Это дает возможность определить кабель в многочисленном скоплении кабелей.

Европейская маркировка

Идентификация проводов по цвету

Изоляция провода окрашивается по всей длине одним цветом, либо наносятся цветные метки. Стандарт определяет порядок применения разметки по определенным цветам.

Для зеленого и желтого цветов допускается только их комбинация на маркировке одной оболочки. Отдельно маркировать этими цветами запрещается. Такая маркировка по цветам служит для обозначения защищенных проводников.

Для выделения средних проводников применяют светло-синий цвет. Электрические провода фаз маркируют черным, серым и коричневым цветом.

Идентификация изоляции проводов с помощью букв и цифр

Такие методы маркировки определяют составные части конструкций проводов и кабелей. Но в них нет полного перечня информации о проводах. Такие сведения нужно искать в специальной литературе.

Какие провода бывают?

Электроэнергия очень удобна для своих потребителей, в том числе и тем, что легко передается по проводам, шнурам и кабелям. Они составляют основу электросетей, на которых держится современная цивилизация. По этой причине эффективность электрических проводников имеет огромное значение с далеко идущими последствиями. Их отказ приводит к отключению электрической цепи с этим аварийным элементом как минимум на десятки минут. Нарушения в электроснабжении при этом могут быть чреваты существенными потерями по всей инфраструктуре.

Основные конструктивные особенности проводов

Как и любое изделие, провод имеет определенную конструкцию. В электротехнике необходимым образом сочетаются проводники с изоляторами. Вследствие этого провода могут быть как без изоляции (голые), так и с изоляционным покрытием.

Проводниковая часть именуется «жила». По сути это одна или несколько проволок из высококачественного металла с минимальным сопротивлением.

Наиболее распространенными являются медные и алюминиевые жилы. Эти металлы наиболее доступны для массового применения. Однако наилучшие жилы получаются из серебра. По этой причине обычно для минимального сопротивления жила из меди покрывается слоем серебра. Высокая себестоимость ограничивает использование его для изготовления проводниковой продукции. Медь и алюминий — это мягкие и пластичные материалы.

Если провод с медными или алюминиевыми жилами испытывает механическую нагрузку на растяжение, он сравнительно быстро удлиняется. Чтобы этого не происходило, в его состав вводится стальная жила. В некоторых случаях провод приходится изготавливать полностью из стальных жил. Обычно это особо длинные пролеты линий электропередачи. То, что для этого применяются провода, не вызывает сомнений. Но что же тогда является шнуром или кабелем?

Шнуры и кабели

• Шнур — это отрезок гибкого многожильного изолированного провода, который применяется для разъемного соединения потребителей электроэнергии.

При эксплуатации шнур подвергается многократным изгибам. Они, как известно, при повторении в одном и том же месте приводят к появлению трещин и разлому. Поэтому свойства изоляции и толщина проволок определяют срок эксплуатации шнура. Лучше всего разрушающему влиянию изгибов противодействует тканая структура. Она так же, как и многожильная токопроводящая часть провода, состоит из тонких нитей. Но не из проводника, а из изолятора — стекловолокна, хлопка или лавсана.

Изоляционное покрытие шнура выбирается соответственно характеристикам электроприбора. Например, любой электрический утюг присоединяется к питающей сети только таким шнуром, у которого внешний слой выполнен из тканого хлопка или стекловолокна. Полимерные материалы при случайном контакте с нагретым утюгом могут расплавиться. Следствием этого вполне вероятно будет короткое замыкание или удар током.

В некоторых случаях в кабеле с двумя токопроводящими жилами для передачи тока нагрузки используется лишь одна из них. Например, в коаксиальном кабеле, применяемом на высоких частотах, внешняя жила может использоваться как экран.

Роль изоляционного слоя

Изоляция, применяемая в проводах, шнурах и кабелях, выполняет защитную функцию. Она безопасно отделяет друг от друга токопроводящие жилы и человека, входящего в контакт с этими изделиями. Но свойства изоляции зависят от условий эксплуатации. Их нарушение может привести к нарушению изоляционного слоя. Следствием этого рано или поздно будет либо короткое замыкание, либо удар током. Короткое замыкание приводит к появлению зоны высокой температуры.

Если не происходит отключения электрической цепи с местом повреждения, эта зона может перемещаться вдоль жилы, расплавляя ее и уничтожая изоляцию. Наиболее критичными по надежности являются места соединения жил в отрезках проводов. Эти места всегда надежно изолируются теми или иными способами. Наиболее удобным и распространенным из них является применение изоляционной ленты.

Более надежный, но вместе с тем и технически сложный способ изолирования проводов — это изолирующая трубка с термической усадкой (кембрик). Она должна соответствовать диаметру соединяемых проводов. Также нужен достаточно эффективный источник тепла для ее температурной деформации. При сильном ветре или в помещении с повышенной взрывоопасностью такой источник применять нельзя. Но если все сделать как следует, трубка плотно и надежно прилегает к проводам. Лучше, чем изолента.

Разнообразие проводов

Существует множество разнообразных проводов для тех или иных целей. Для их систематизации используется определенная маркировка. То есть каждый провод соответствует той или иной марке. Завод-изготовитель поставляет отрезки проводов, кабелей или шнуров, которые либо свернуты в бухту, либо намотаны на катушку. При этом размещается этикетка с указанием марки и прочими необходимыми данными.

Данные, приведенные на этикетке, необходимы для идентификации продукции. Предварительный выбор ее делается по специальным справочникам и другим источникам. Они содержат таблицы с перечнем информации для сопоставления технических возможностей проводов с условиями эксплуатации у конкретного пользователя.

Маркировка

Марка провода складывается как буквенное-цифровое обозначение. Сначала буквами обозначается назначение провода (Ш — шнур):

Далее следует обозначение материалов, из которых данный провод изготовлен (ВВ — изоляция на основе винила, П — провод):

Затем указываются цифры, соответствующие количеству жил и их сечению. Оно последнее в обозначении и указано в квадратных миллиметрах. В целом, изложенное можно показать на изображении:

Например, Провод Резиновый 2-жильный с поперечником жилы 1,5 кв.мм:

Три основные группы проводов

Провода используются как в помещениях, так и вне их. Голые провода применяются исключительно на открытом воздухе в основном для линий электропередачи. Провода с изоляционным покрытием используются наиболее широко. Более всего различных марок проводов в условных группах, именуемых как

• установочные (т.е. предназначенные для открытой и скрытой электропроводки);

• обмоточные (для изготовления обмоток электрических машин и приборов с электромагнитными катушками).

Установочные

Установочные провода выпускаются в широком ассортименте величин сечений изолированных жил, которых может быть от одной до четырех. Максимальное сечение достигает 500 кв. мм, а минимальное начинается от 0,5 кв. мм. Материалом служит как медь, так и алюминий. Число проволок — от одной и до нескольких десятков. Наиболее широко применяются провода с изоляцией из ПВХ (полихлорвинила) и ПЭ (полиэтилена). Причина этого в дешевизне такой изоляции. Но выпускаются марки установочных проводов с покрытием из специальных лаков, а также с изоляцией из шелка и резины.

Монтажные

Для монтажных проводов характерно то, что их жилы изготавливаются только из меди. Процесс монтажа предполагает большое число изгибов провода. Алюминиевые жилы это плохо переносят по причине хрупкости, проявляющейся при повторных изгибах. Но еще одна особенность жил из алюминия заключена в том, что их пайка сложна и доступна в основном специалистам. А в ходе монтажа нельзя полностью исключать необходимость выполнения данной процедуры. Изоляционное покрытие некоторых марок монтажных проводов по причине приспособления их для пайки делается двухслойным. Слой, контактирующий с жилой, выполнен из нити, которой обмотана жила. Нить может быть стекловолоконной, капроновой или лавсановой. Она предохраняет от расплавления при пайке внешний изоляционный слой из ПВХ или ПЭ. Сечение проволок в жилах может быть в пределах 0,05–6 кв. мм.

• Большинство марок монтажных проводов начинаются с буквы М.

Обмоточные

Обмоточные провода в основном однопроволочные и применяются для изготовления различных электромагнитных и резистивных моточных элементов. Поскольку в электромагнитных устройствах важно получить наименьшее расстояние между витками, жила покрывается специальной лаковой изоляцией минимальной толщины. Исключением являются лицендраты. Эти провода используются для изготовления высокочастотных катушек. Поэтому провод-лицендрат многожильный и в многослойной изоляции. При этом проволоки жил наиболее тонкие в сравнении с прочими марками проводов.

Кроме катушек, наматываемых медным и алюминиевым проводом, выпускаются резисторы, провод которых выполнен из других металлов. Они сделаны из нихрома, константана и манганина и применяются как в электрических цепях, так и электрообогревателях.

• Большинство марок обмоточных проводов начинаются с буквы П.

Заключение

Пригодность к использованию любого отрезка провода проверяют тестером (мультиметром) и осмотром состояния изоляционного слоя. Прибором в режиме измерения сопротивления проверяется отсутствие разрыва жилы, который не виден под слоем изоляции. Изоляция не должна быть повреждена порезами или проколами. На лаковом слое не должно быть царапин.

Правильный выбор провода — это одно из главных условий эффективной работы электрических цепей и сетей.
