Методика расчета потерь в проводах

СНТ «Приозерье»

Садовое Некоммерческое Товарищество «Приозерье». Богородский городской округ, Ногинский район, с. Кудиново.

Расчет потерь электроэнергии

Расчёт потерь электроэнергии

Методика расчёта технологических потерь электроэнергии
в линии электропередач ВЛ-04кВ садоводческого товарищества

До какого-то определённого времени необходимость расчёта технологических потерь в линии электропередач, принадлежащей СНТ, как юридическому лицу, или садоводам, имеющим садовые участки в границах какого-либо СНТ, была не нужна. Правление даже не задумывалось об этом. Однако дотошные садоводы или, скорее, сомневающиеся, заставили ещё раз бросить все силы на способы вычисления потерь электроэнергии вЛЭП. Самый простой путь, безусловно — это тупое обращение в компетентную компанию, то бишь, электроснабжающую или мелкую фирмочку, которые и смогут рассчитать для садоводов технологические потери в их сети. Сканирование Интернета позволило разыскать несколько методик расчёта энергопотерь во внутренней линии электропередач применительно к любому СНТ. Их анализ и разбор необходимых значений для вычисления конечного результата позволил отбросить те из них, которые предполагали замер специальных параметров в сети с помощью специального оборудования.

Предлагаемая Вам для использования в садоводческом товариществе методика основана на знании основ передачи электроэнергии по проводам базового школьного курса физики. При её создании были использованы нормы приказа Минпромэнерго РФ № 21 от 03.02.2005 г. «Методика расчёта нормативных потерь электроэнергии в электрических сетях», а также книга Ю.С Железко, А.В Артемьева, О.В. Савченко «Расчёт, анализ и нормирование потерь элекроэнергии в электрических сетях», Москва, ЗАО «Издательство НЦЭНАС», 2008.

Основа для рассматриваемого ниже расчёта технологических потерь в сети взята вот отсюда Методика расчёта потерь Ратуша А. Вы можете воспользоваться ею, изложенной далее. Разница у них в том, что здесь на сайте мы вместе разберём упрощенную методику, которая на простом, вполне реально существующем ТСН «Простор», поможет понять сам принцип применения формул и порядок подстановки в них значений. Далее Вы сможете самостоятельно рассчитать потери для своей существующей в ТСН электросети с любой конфигурацией и сложностью. Т.е. страница адаптирована к ТСН.

1. Исходные условия для расчётов.

= В линии электропередач используется провод СИП-50, СИП-25, СИП-16 и немного А-35 (алюминиевый, сечением 35мм², открытый без изоляции);

= Для простоты расчёта возьмём усреднённое значение, провод А-35.

У нас в садоводческом товариществе провода разного сечения, что чаще всего и бывает. Кто хочет, разобравшись с принципами расчётов, сможет посчитать потери для всех линий с разным сечением, т.к. сама методика предполагает производство расчёта потерь электроэнергии для одного провода, не 3 фаз сразу, а именно одного (одной фазы).

= Потери в трансформаторе (трансформаторах) не учитываются, т.к. общий счётчик потребляемой электроэнергии установлен после трансформатора;

= Потери трансформатора и подключения к высоковольтной линии нам рассчитала энергоснабжающая организация «Саратовэнерго» а именно РЭС Саратовского района, в поселке «Тепличный». Они составили в среднем (4,97%) 203 кВт.ч в месяц.

= Расчёт производится для выведения максимальной величины потерь электроэнергии;

Произведённые расчёты для максимального потребления помогут перекрыть те технологические потери, к-е не учтены в методике, но, тем не менее, всегда присутствуют. Эти потери достаточно сложно вычислить. Но, так как, они, всё-таки, не так значительны, то ими можно пренебречь.

= Суммарная присоединённая мощность в СНТ достаточна для обеспечения максимальной мощности потребления;

Исходим из того, что при условии включения всеми садоводами своих выделенных каждому мощностей, в сети не происходит снижения напряжения и выделенной электро снабжающей организацией электрической мощности достаточно, чтобы не сгорели предохранители или не выбило автоматы защитного отключения. Выделенная электрическая мощность обязательно прописана вДоговоре электроснабжения.

= Величина годового потребления соответствует фактическому годовому потреблению электроэнергии в СНТ — 49000 кВт/ч;

Дело в том, что, если суммарно садоводы и электроустановки СНТ превышают выделяемое на всех количество электроэнергии, то соответственно расчёт технологических потерь должен уточняться для другого количества потребленных кВт/ч. Чем больше СНТ съест электроэнергии, тем больше будут и потери. Корректировка расчётов в этом случае необходима для уточнения величины платежа за технологические потери во внутренней сети, и последующего утверждения её на общем собрании.

= К электрической сети, через 3 одинаковых по параметрам фидера (длина, марка провода (А-35), электрическая нагрузка), подключено 33 участка (домов).

Т.е. к распределительному щиту СНТ, где расположен общий трёхфазный счётчик, подключены 3 провода (3 фазы) и один нулевой провод. Соответственно к каждой фазе подключены равномерно по 11 домов садоводов, всего 33 домов.

= Длина линии электропередач в СНТ составляет 800 м..

  1. Расчёт потерь электроэнергии по суммарной длине линии.

Для расчёта потерь используется следующая формула:

ΔW = 9,3 . W² . (1 + tg²φ)·Kф²·KL .L

Д F

ΔW — потери электроэнергии в кВт/ч;

W — электроэнергия, отпущенная в линию электропередач за Д (дней), кВт/ч (в нашем примере 49000 кВт/ч или 49х10 6 Вт/ч);

Кф — коэффициент формы графика нагрузки;

КL — коэффициент, учитывающий распределённость нагрузки по линии (0,37 — для линии с рапределённой нагрузкой, т.е. на каждую фазу из трёх подключены по 11 домов садоводов);

L — длина линии в километрах ( в нашем примере 0,8 км);

tgφ — коэффициент реактивной мощности (0,6);

F — сечение провода в мм²;

Д — период в днях (в формуле используем период 365 дней);

Кф² — коэффициент заполнения графика, рассчитывается по формуле:

Kф² = (1 + 2Кз)
3Kз

где Кз — коэффициент заполнения графика. При отсутствии данных о форме графика нагрузки обычно принимается значение — 0,3; тогда: Kф² = 1,78.

Расчёт потерь по формуле выполняется для одной линии фидера. Их 3 по 0,8 километра.

Считаем, что общая нагрузка равномерно распределена по линиям внутри фидера. Т.е. годовое потребление по одной линии фидера равно 1/3 от общего потребления.

Тогда: Wсум. = 3 * ΔW в линии.

Отпущенная садоводам электроэнергия за год составляет 49000 кВт/ч, тогда по каждой линии фидера: 49000 / 3 = 16300 кВт/ч или16,3·10 6 Вт/ч — именно в таком виде значение присутствует в формуле.

ΔWлинии=9,3 . 16,3²·10 6 . (1+0,6²)·1,78·0,37 . 0,8 =
365 35
ΔWлинии= 140,8 кВт/ч

Тогда за год по трём линиям фидера: ΔWсум. = 3 х 140,8 = 422,4 кВт/ч.

  1. Учёт потерь на вводе в дома.

При условии, что все приборы учета потребляемой энергии размещены на опорах ЛЭП, то длина провода от точки присоединения линии, принадлежащей садоводу до его индивидуального прибора учёта составит всего 6 метров (общая длина опоры 9 метров).

Сопротивление провода СИП-16 (самонесущий изолированный провод, сечением 16 мм²) на 6 метров длины составляет всего R = 0,02ом.

Pввода= 4 кВт (примем за расчётную разрешённую электрическую мощность для одного дома).

Рассчитываем силу тока для мощности 4 кВт: Iввода = Pввода/220 = 4000Вт / 220в = 18 (А).

Тогда: dPввода = I² x Rввода = 18² х 0,02 = 6,48Вт — потери за 1 час при нагрузке.

Тогда суммарные потери за год в линии одного подключённого садовода: dWввода = dPввода x Д (часов в год) х Кисп.макс. нагрузки = 6,48 x 8760 x 0,3 = 17029 Вт/ч (17,029 кВт/ч).

Тогда суммарные потери в линиях 33 подключённых садоводов за год составят:
dWввода = 33 х 17,029 кВт/ч = 561,96 кВт/ч

  1. Учёт суммарных потерь в ЛЭП за год:

ΔWсум. итог = 561,96 + 422,4 = 984,36 кВт/ч

ΔWсум.%= ΔWсум / Wсум x 100%= 984,36/49000 х 100%= 2%

Итого: Во внутренней воздушной ЛЭП СНТ протяжённостью 0,8 километра (3 фазы и ноль), проводе сечением 35мм², подключёнными 33 домами, при общем потреблении 49000 кВт/ч электроэнергии в год потери составят 2%

Методика расчета потерь в проводах

Сайт самозанятого проектировщика в Санкт-Петербурге

Расчет потерь электроэнергии — от 2 тыс. руб.

Эта статья может быть полезна тем, кто ищет на фразы:
расчет потерь электроэнергии, расчет потерь электроэнергии в линии, расчет потери электроэнергии 0.4 кв, пример расчета потерь электроэнергии, расчет потерь электроэнергии до границы балансовой принадлежности, расчет потерь электроэнергии в кабеле, расчет потерь электроэнергии в кабельных линиях

Задача предоставить расчет потерь электроэнергии может встать перед владельцем или арендатором нежилого помещения. Например, такого салона красоты.

Расчет потерь могут потребовать в АО «ПСК», если счетчик электрорэнергии размещен не на границе балансовой принадлежности.

Согласно п. 144 из Основных положений о функционировании розничных рынков электроэнергии из Постановления Правительства РФ №442, объем потребленной электроэнергии нужно корректировать на величину потерь на участке от границы балансовой принадлежности до прибора учета в случае если прибор учета расположен не на границе.

Когда требуется расчет потерь?

Одним из случаев, когда счетчик электроэнергии размещается не на границе балансовой принадлежности, будет размещение счетчика в нежилом помещении, электроустановка которого подключена через распределительные сети жилого дома. Другим — размещение счетчика на опоре ВЛ-0,4, когда граница проводится по верхушке этой опоры.В этих случаях сетевая или сбытовая компания требуют расчет потерь электроэнергии в кабеле до границы балансовой принадлежности.

Сбытовая компания может потребовать расчет потерь в линии электроснабжения для уже присоединенной электроустановки. А сетевая — в момент нового присоединения или увеличения мощности. В последнем случае расчет должен быть приложен к проекту, описывающему, кроме прочего, узел учета коммерческой энергии.

Требования к расчету потерь

Методы расчета потерь электроэнергии на участках электросети описаны в приложении к Приказу Министерства энергетики РФ от 30 декабря 2008 г. N 326 «Об организации в Министерстве энергетики Российской Федерации работы по утверждению нормативов технологических потерь электроэнергии при ее передаче по электрическим сетям».

Пример расчета потерь электроэнергии

Здесь я приведу пример расчет потерь электроэнергии в кабеле 0,4 кв. Такой расчет АО ПСК принимает без замечаний. Именно таким образом специалисты ПСК считают потери в кабеле 0,4 кв.

Щелкнув по ссылке, можно открыть пример расчета потерь электроэнергии , сделанный для 3-фазной линии ВВГнг-ls 2х(5х25) длиной 28 м, через которую подключена электроустановка нежилого помещения мощностью 32.93 квт.

Исходные данные:
1. Коэффициент формы графика суточной нагрузки K — это отношение среднеквадратичной мощности к средней за данный период времени. Для жилого строения, которое эксплуатируется 24 часа в сутки, коэффициент формы нужно выбрать равным 1.1.
2. Число часов работы линии за расчетный период, T, час. Здесь все понятно. Если имеется в виду жилое помещение, а считаем за месяц, берем 24 часа 30 дней в месяце, т.е. 720 часов.
3. Средняя активная нагрузка в линии за расчетный период, P, кВт.
В нашем примере 32,93 квт.
4. Линейное напряжение, U, кВ. При однофазном подключении 0,22 кв, при трехфазном 0,38 кв.
5. Длина линии, l, м. В нашем конкретном случае длина кабеля от границы балансовой принадлежности до счетчика 28 м.
6. Активное сопротивление проводника, ρ, Ом·мм2/м. Для меди 0,0172, для алюминия 0,027.
7. Cечение жилы, s, мм2. У нас 25, да еще с учетом того факта, что два кабеля проложены и подключены параллельно.
8. Средневзвешенное значение коэффициента реактивной мощности узла нагрузки при известных значениях потребляемых активной и реактивной мощностях определяется. При расчете берем расчетную величину из схемы или проекта. У нас 0,92.

Расчеты

А здесь я приведу формулы для расчета потерь электроэнергии в кабеле 0,4 кв.

1. Среднее значение тока за расчетный период, А. Вычисляем исходя из расчетной мощности, напряжения в линии, коэффициента мощности по формуле для 3 фазного случая.

Формула для расчета тока, зная напряжение, мощность для 3 фаз

2. Активное сопротивление линии за расчетный период, Ом

Формула для расчета активного сопротивления проводника, зная длину, сечение, удельное сопротивление

3. Потери электроэнергии в линии за расчетный период, кВт·ч

3 учитывает 3 фазы.

4. Отношение потери электроэнергии в линии за расчетный период к общему расходу электроэнергии, %.

Формула для расчета потерь электроэнергии в процентах

Расчет потерь электроэнергии в трансформаторе
Если на балансе абонента находится трансформатор и счетчик размещен в его РУ-0,4 кВ, результат расчета должен учитывать потери мощности в трансформаторе.

Потери электроэнергии в электрических сетях

Потери электроэнергии в электрических сетях неминуемы, поэтому важно чтобы они не превышали экономически обоснованного уровня. Превышение норм технологического расхода говорит о возникших проблемах. Чтобы исправить ситуацию необходимо установить причины возникновения нецелевых затрат и выбрать способы их снижения. Собранная в статье информация описывает многие аспекты этой непростой задачи.

Читать еще:  Как проложить телевизионный кабель в квартире

Виды и структура потерь

Под потерями подразумевается разница между отпущенной потребителям электроэнергией и фактически поступившей к ним. Для нормирования потерь и расчетов их фактической величины, была принята следующая классификация:

  • Технологический фактор. Он напрямую зависит от характерных физических процессов, и может меняться под воздействием нагрузочной составляющей, условно-постоянных затрат, а также климатических условий.
  • Расходы, затрачиваемые на эксплуатацию вспомогательного оборудования и обеспечение необходимых условий для работы техперсонала.
  • Коммерческая составляющая. К данной категории относятся погрешности приборов учета, а также другие факторы, вызывающие недоучет электроэнергии.

Ниже представлен среднестатистический график потерь типовой электрокомпании.

Примерная структура потерь

Как видно из графика наибольшие расходы связаны с передачей по воздушным линиям (ЛЭП), это составляет около 64% от общего числа потерь. На втором месте эффект коронированния (ионизация воздуха рядом с проводами ВЛ и, как следствие, возникновение разрядных токов между ними) – 17%.

Коронный разряд на изоляторе ЛЭП

Исходя из представленного графика, можно констатировать, что наибольший процент нецелевых расходов приходится на технологический фактор.

Основные причины потерь электроэнергии

Разобравшись со структурой, перейдем к причинам, вызывающим нецелевой расход в каждой из перечисленных выше категорий. Начнем с составляющих технологического фактора:

  1. Нагрузочные потери, они возникают в ЛЭП, оборудовании и различных элементах электросетей. Такие расходы напрямую зависят от суммарной нагрузки. В данную составляющую входят:
  • Потери в ЛЭП, они напрямую связаны с силой тока. Именно поэтому при передаче электроэнергии на большие расстояния используется принцип повышения в несколько раз, что способствует пропорциональному уменьшению тока, соответственно, и затрат.
  • Расход в трансформаторах, имеющий магнитную и электрическую природу ( 1 ). В качестве примера ниже представлена таблица, в которой приводятся данные затрат на трансформаторах напряжения подстанций в сетях 10 кВ.

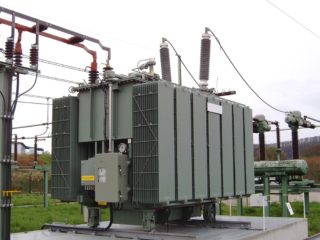

Потери в силовых трансформаторах подстанций

Нецелевой расход в других элементах не входит в данную категорию, ввиду сложностей таких расчетов и незначительного объема затрат. Для этого предусмотрена следующая составляющая.

  1. Категория условно-постоянных расходов. В нее входят затраты, связанные со штатной эксплуатацией электрооборудования, к таковым относятся:
  • Холостая работа силовых установок.
  • Затраты в оборудовании, обеспечивающем компенсацию реактивной нагрузки.
  • Другие виды затрат в различных устройствах, характеристики которых не зависят от нагрузки. В качестве примера можно привестисиловую изоляцию, приборы учета в сетях 0,38 кВ, змерительные трансформаторы тока, ограничители перенапряжения и т.д.
  1. Климатическая составляющая. Нецелевой расход электроэнергии может быть связан с климатическими условиями характерными для той местности, где проходят ЛЭП. В сетях 6 кВ и выше от этого зависит величина тока утечки в изоляторах. В магистралях от 110 кВ большая доля затрат приходится на коронные разряды, возникновению которых способствует влажность воздуха. Помимо этого в холодное время года для нашего климата характерно такое явление, как обледенение на проводах высоковольтных линий, а также обычных ЛЭП. Гололед на ЛЭП

Учитывая последний фактор, следует учитывать затраты электроэнергии на расплавление льда.

Расходы на поддержку работы подстанций

К данной категории отнесены затраты электрической энергии на функционирование вспомогательных устройств. Такое оборудование необходимо для нормальной эксплуатации основных узлов, отвечающих за преобразование электроэнергии и ее распределение. Фиксация затрат осуществляется приборами учета. Приведем список основных потребителей, относящихся к данной категории:

  • системы вентиляции и охлаждения трансформаторного оборудования;
  • отопление и вентиляция технологического помещения, а также внутренние осветительные приборы;
  • освещение прилегающих к подстанциям территорий;
  • зарядное оборудование АКБ;
  • оперативные цепи и системы контроля и управления;
  • системы обогрева наружного оборудования, например, модули управления воздушными выключателями;
  • различные виды компрессорного оборудования;
  • вспомогательные механизмы;
  • оборудование для ремонтных работ, аппаратура связи, а также другие приспособления.

Коммерческая составляющая

Под данными затратами подразумевается сальдо между абсолютными (фактическими) и техническими потерями. В идеале такая разница должна стремиться к нулю, но на практике это не реально. В первую очередь это связано с особенностями приборов учета отпущенной электроэнергии и электросчетчиков, установленных у конечных потребителей. Речь идет о погрешности. Существует ряд конкретных мероприятий для уменьшения потерь такого вида.

К данной составляющей также относятся ошибки в счетах, выставленных потребителю и хищения электроэнергии. В первом случае подобная ситуация может возникнуть по следующим причинам:

  • в договоре на поставку электроэнергии указана неполная или некорректная информация о потребителе;
  • неправильно указанный тариф;
  • отсутствие контроля за данными приборов учета;
  • ошибки, связанные с ранее откорректированными счетами и т.д.

Что касается хищений, то эта проблема имеет место во всех странах. Как правило, такими противозаконными действиями занимаются недобросовестные бытовые потребители. Заметим, что иногда возникают инциденты и с предприятиями, но такие случаи довольно редки, поэтому не являются определяющими. Характерно, что пик хищений приходится на холодное время года, причем в тех регионах, где имеются проблемы с теплоснабжением.

Различают три способа хищения (занижения показаний прибора учета):

  1. Механический. Под ним подразумевается соответствующее вмешательство в работу прибора. Это может быть притормаживание вращения диска путем прямого механического воздействия, изменение положения электросчетчика, путем его наклона на 45° (для той же цели). Иногда применяется более варварский способ, а именно, срываются пломбы, и производится разбалансирование механизма. Опытный специалист моментально обнаружит механическое вмешательство.
  2. Электрический. Это может быть как незаконное подключение к воздушной линии путем «наброса», метод инвестирования фазы тока нагрузки, а также использование специальных приборов для его полной или частичной компенсации. Помимо этого есть варианты с шунтированием токовой цепи прибора учета или переключение фазы и нуля.
  3. Магнитный. При данном способе к корпусу индукционного прибора учета подносится неодимовый магнит.

Магнит может воздействовать только некоторые старые модели электросчетчиков

Практически все современные приборы учета «обмануть» вышеописанными способами не удастся. Мало того, подобные попытки вмешательства могут быть зафиксированы устройством и занесены в память, что приведет к печальным последствиям.

Понятие норматива потерь

Под данным термином подразумевается установка экономически обоснованных критериев нецелевого расхода за определенный период. При нормировании учитываются все составляющие. Каждая из них тщательно анализируется отдельно. По итогу производятся вычисления с учетом фактического (абсолютного) уровня затрат за прошедший период и анализа различных возможностей, позволяющих реализовать выявленные резервы для снижения потерь. То есть, нормативы не статичны, а регулярно пересматриваются.

Под абсолютным уровнем затрат в данном случае подразумевается сальдо между переданной электроэнергией и техническими (относительными) потерями. Нормативы технологических потерь определяются путем соответствующих вычислений.

Кто платит за потери электричества?

Все зависит от определяющих критериев. Если речь идет о технологических факторах и расходах на поддержку работы сопутствующего оборудования, то оплата потерь закладывается в тарифы для потребителей.

Совсем по иному обстоит дело с коммерческой составляющей, при превышении заложенной нормы потерь, вся экономическая нагрузка считается расходами компании, осуществляющей отпуск электроэнергии потребителям.

Способы уменьшения потерь в электрических сетях

Снизить затраты можно путем оптимизации технической и коммерческой составляющей. В первом случае следует принять следующие меры:

  • Оптимизация схемы и режима работы электросети.
  • Исследование статической устойчивости и выделение мощных узлов нагрузки.
  • Снижение суммарной мощности за счет реактивной составляющей. В результате доля активной мощности увеличится, что позитивно отразится на борьбе с потерями.
  • Оптимизация нагрузки трансформаторов.
  • Модернизация оборудования.
  • Различные методы выравнивания нагрузки. Например, это можно сделать, введя многотарифную систему оплаты, в которой в часы максимальной нагрузки повышенная стоимость кВт/ч. Это позволит существенно потребление электроэнергии в определенные периоды суток, в результате фактическое напряжение не будет «проседать» ниже допустимых норм.

Уменьшить коммерческие затраты можно следующим образом:

  • регулярный поиск несанкционированных подключений;
  • создание или расширение подразделений, осуществляющих контроль;
  • проверка показаний;
  • автоматизация сбора и обработки данных.

Методика и пример расчета потерь электроэнергии

На практике применяют следующие методики для определения потерь:

  • проведение оперативных вычислений;
  • суточный критерий;
  • вычисление средних нагрузок;
  • анализ наибольших потерь передаваемой мощности в разрезе суток-часов;
  • обращение к обобщенным данным.

Полную информацию по каждой из представленных выше методик, можно найти в нормативных документах.

В завершении приведем пример вычисления затрат в силовом трансформаторе TM 630-6-0,4. Формула для расчета и ее описание приведены ниже, она подходит для большинства видов подобных устройств.

Расчет потерь в силовом трансформаторе

Для понимания процесса следует ознакомиться с основными характеристиками TM 630-6-0,4.

Параметры TM 630/6/0,4

Теперь переходим к расчету.

Итоги расчета

Расчет падения напряжения в кабеле

ГРЩ2.2. Показания фазных напряжений после первого участка кабельной линии

Как известно, сечение кабеля выбирается не только по его способности выдерживать без перегрева свой максимальный ток. Другой критерий выбора – его длина. От длины зависит такой важный параметр системы электропитания, как падение напряжения. Иначе говоря – потери на кабельной линии.

В бытовой электропроводке эта проблема практически не принимается во внимание, поскольку существенное влияние она оказывает на длинах кабелей от нескольких десятков метров. Хотя, я уже писал на эту тему статью про падение напряжения, но там основная причина потерь заключалась в большом токе.

В интернете эта тема раскрыта очень поверхностно, и когда я с ней столкнулся, очень долго разбирался. Вспомнил косинусы с синусами, нашёл свой старый калькулятор)) Пока разбирался, написал эту статью. Как обычно у меня и бывает).

В данной статье приведу расчеты и рекомендации, сделанные мной для крупного складского комплекса, введенного в эксплуатацию год назад.

Зачем нужен расчет потерь напряжения в кабеле

Предыстория такова. Проектировщикам выдали техническое задание на проект электроснабжения, в котором была указана мощность холодильных систем. Пока выполнялся проект и выделялись деньги на его реализацию, было куплено холодильное оборудование с потребляемой мощностью, в 2 раза превышавшей исходную. Кроме того, выяснилось, что реальное расстояние до подстанции будет почти в 2 раза больше…

В общем, дорогущее немецкое холодильное оборудование отказывается работать, все знают, что делать, но никто не хочет за это платить. Прошедшим летом из-за пониженного напряжения (линейное 340-360 В) сгорел компрессор стоимостью более 10 тыс.евро. Терпеть дальше это было нельзя. Меня попросили провести расчеты, мониторинг и измерения на системе питания, и дать рекомендации по решению проблемы.

Поскольку писал я этот отчет от лица фирмы, имеющей лицензию на энергоаудит, то этот документ будет иметь силу в предстоящей судебной тяжбе.

По ходу документа в цитатах буду давать комментарии и уточнения.

  1. Введение

Было проведено обследование качество электроэнергии, поступающей от трансформаторной подстанции (ТП) по первому участку (440 м) до ГРЩ 2.2 и далее по вторым участкам (50 и 40 м) на холодильные установки (Система 12 и Система 14).

Схема структурная данной системы:

Схема кабельных линий от ТП до нагрузки. ДЭС – дизельная электростанция есть, но в данном случае не рассматривается.

Цель обследования – выявить причины значительного падения напряжения на кабельной линии.

В Систему 12 входят следующие потребители:

НаименованиеУстановленная мощность, кВтМакс.расчетный ток, А
Воздухоохладитель124,650,5
Воздухоохладитель78,327,1
Двигатели компрессоров100132,7
Двигатели вентиляторов13,729,7
Итого316,6240

В Систему 14 входят следующие потребители:

НаименованиеУстановленная мощность, кВтМакс.расчетный ток, А
Воздухоохладитель234,481,2
Воздухоохладитель193,955,7
Воздухоохладитель15,231,3
Двигатели компрессоров396525,6
Двигатели вентиляторов66144,3
Итого905,5838,1

Напряжение питания – 380…415 В.

Значения токов, мощностей и напряжения взяты из паспортных данных потребителей.

  1. Предварительный расчет потерь напряжения в кабеле

По предварительному расчету, при напряжении на выходе ТП 415 В на холостом ходу (при выключенной нагрузке), при максимальной нагрузке допустимо падение 35 В, или 8,43%. В таком случае при максимальной нагрузке напряжение упадет до 380 В, что, согласно паспортным данным потребителей, является допустимым.

ТП содержит 2 трансформатора по 600 кВт, которые планировалось использовать по одному. Но из-за увеличения нагрузки их пришлось включить в параллель.

Согласно Своду правил по проектированию и строительству СП 31-110-2003, а также ГОСТ Р 50571.15-97 с учетом регламентированных отклонений от номинального значения суммарные потери напряжения от шин 0,4 кВ ТП до наиболее удаленной нагрузки в жилых и общественных зданиях не должны превышать 9%. Причем, из них 5% – на участке от ТП до ВРУ, и 4% – на участке от ВРУ до потребителя.

Читать еще:  Соединение проводов в распределительной коробке: типы соединений и их применение

Согласно ГОСТ 29322-2014, номинальное фазное напряжение в трехфазных сетях должно составлять 400 В, а при нормальных условиях оперирования напряжение питания не должно отличаться от номинального напряжения больше чем на +-10%.

Исходя из этого, падение на 8,43% является обоснованным и соответствует Правилам и ГОСТам, принятым в РФ.

  1. Расчет падения напряжения для 1-го участка

В ходе обследования выяснилось следующее. От ТП, расположенной на расстоянии 440 м, электроэнергия поступает в ГРЩ2.2 по кабельной линии, состоящей из четырех параллельно соединенных кабелей АВБбШв 4х240, общим сечением 960 мм 2 .

Внутренности ГРЩ2.2. Сверху – ввод от ТП на вводной контактор-защитный автомат, справа – шины от АВР (резерв – дизель), ниже – выходной автомат, и выходы на Системы.

Максимальный расчетный ток нагрузки, согласно паспортным данным, составляет 240 А для Системы 12 и 838,1 А для Системы 14. Следовательно, максимальный ток кабельной линии составляет 240+838,1=1078,1 А.

Общая установленная мощность, согласно паспортным данным, составляет 316,6 кВт для Системы 12, и 905,5 кВт для Системы 14. Следовательно, общая установленная мощность всей нагрузки составляет 316,6+905,5=1222,1 кВт.

Рассчитаем падение напряжения на кабельной линии 1-го участка от ТП до ГРЩ2.2 по формуле:

ΔU=√3·I(R·cosφ·L+X·sinφ·L)

Исходные данные для расчета:

  • Максимальный ток I = 1078,1 А,
  • Установленная мощность нагрузки 1222,1 кВт,
  • Удельное активное сопротивление одной жилы R = 0,125 Ом/км по данным производителя кабеля.
  • Удельное индуктивное сопротивление одной жилы Х = 0,077 Ом/км по данным производителя кабеля.
  • Принимаем Cosφ = 0,8, тогда sinφ = 0,6
  • Материал жилы кабеля – алюминий,
  • Длина линии L = 0,44 км.

Подставив данные в формулы, получим, что для одного кабеля падение составит 239 В, или 57,75%. Тогда для имеющейся кабельной линии 1-го участка падение напряжения составит 59,8 В, или 14,43%.

Такое падение напряжения только на 1-м участке является недопустимым.

Это – основная формула. Я делал расчеты, используя калькулятор. Проверял полученные данные, используя программу Электрик (подпрограмма “Потери”).

Кроме того, мне здорово помог Игорь (220blog.ru), за что ему большое спасибо!

Ещё есть хорошая книжка, в конце статьи дам ссылку!

На всякий случай таблица активных и индуктивных сопротивлений алюминиевых и медных кабелей разного сечения:

Таблица активных и индуктивных сопротивлений алюминиевых и медных кабелей разного сечения

  1. Результат обследования 2-го участка (Система 12)

После щита ГРЩ2.2 к нагрузке идёт второй участок кабельной линии на Систему 12, состоящей из одного кабеля АВВГ-нг-LS 5×185, длиной 50 м.

Данные для расчета:

  • Максимальный ток 240 А,
  • Установленная мощность нагрузки 316,6 кВт,
  • Удельное активное сопротивление одной жилы R = 0,164 Ом/км по данным производителя кабеля.
  • Удельное индуктивное сопротивление одной жилы Х = 0,077 Ом/км по данным производителя кабеля.
  • Материал жилы кабеля – алюминий,
  • Длина линии L = 0,05 км.

Для имеющейся кабельной линии падение напряжения составит 3,67 В, или 0,88%.

  1. Результат обследования 2-го участка (Система 14)

После щита ГРЩ2.2 к нагрузке идёт второй участок кабельной линии на Систему 14, состоящей из трех параллельно соединенных кабелей АВВГ-нг-LS 5×185 длиной 40 м.

Данные для расчета:

  • Максимальный ток 838,1 А,
  • Установленная мощность нагрузки 905,5 кВт,
  • Удельное активное сопротивление одной жилы R = 0,164 Ом/км по данным производителя кабеля.
  • Удельное индуктивное сопротивление одной жилы Х = 0,077 Ом/км по данным производителя кабеля.
  • Материал жилы кабеля – алюминий,
  • Длина линии L = 0,04 км.

Для одного кабеля потеря напряжения составит 10,2 В, или 2,47%. Для имеющейся кабельной линии 2-го участка Системы 14 падение напряжения составит 3,4 В, или 0,82%.

  1. Рекомендации по модернизации кабельных линий

Для данного максимального тока и длины линии необходимо выбрать другую кабельную линию участка 1, поскольку расчетное падение напряжения для этого участка является недопустимым. Исходя из данных предварительного расчета и данных падения напряжения на 2-х участках, падение напряжения на 1-м участке должно быть не более 7,55%.

Такой уровень потерь обеспечит кабельная линия, состоящая из 8 кабелей АВБбШв 4х240, включенных в параллель. То есть, к имеющимся кабелям (4 шт.) добавить дополнительные (4 шт.).

В результате, потери на кабельной линии участка 1 составят 7,2%, или 29,8 В.

Кабельные линии 2-х участков в модернизации не нуждаются.

  1. Выводы

Для стабильной работы холодильного оборудования, согласно его паспортным данным, требуется напряжение с допустимыми пределами от 380 до 415 В.

Если учесть приводимые рекомендации, то при выходном напряжении ТП 415 В при максимальной нагрузке потери напряжения для Системы 12 будут 7,2+0,88=8,08%, или 33,6 В. В результате при максимальной нагрузке питающее напряжение Системы 12 составит не менее 381,4 В.

Для Системы 14 потери будут 7,2+0,82=8,02%, или 33,2 В. В результате при максимальной нагрузке питающее напряжение Системы 14 составит не менее 381,7 В.

  1. Результаты измерений качества напряжения

Измерения проводились при помощи анализатора качества напряжения HIOKI 3197, который позволяет снимать все параметры напряжения онлайн.

Прибор предназначен для построения графиков различных параметров электропитания в реальном времени. HIOKI 3197 я уже использовал в анализе качества напряжения при проблемах с холодильниками. Если кому нужен такой прибор – обращайтесь!

Измерения проводились в точке подключения 2-го участка Системы 14 в разных режимах работы оборудования. 2-й участок Системы 12 не исследовался, поскольку к нему невозможно было получить доступ, не отключая питания ТП. Но поскольку Система 12 является маломощной по сравнению с Системой 14, для получения общей картины достаточно измерений, результаты которых приведены ниже на графиках.

Результат мониторинга напряжения

Результат мониторинга тока

Пояснения к графикам.

Пик потребления тока (включение нагрузки на 100% мощности) приходится на время 16:56. При этом фазное напряжение (усредненное по фазам) составляет 212 В (линейное – 367 В), ток 836 А.

Холостой ход трансформатора (нагрузка полностью отключена) приходится на 17:07. При этом фазное напряжение составляет 238 В (линейное – 412 В), ток 0 А.

При проведении измерений Система 12 была отключена.

По результатам проведенных измерений можно сделать выводы, что максимальное суммарное падение напряжения для Системы 14 составляет 45 В, или 11%.

Данные измерения подтверждают правильность сделанных расчетов и рекомендаций.

Фото подключения прибора HIOKI 3197 к кабельной линии в процессе измерений:

Подключение HIOKI 3197 для измерения параметров напряжения в реальном времени

  1. Резервное питание

Резервное питание в ГРЩ 2.2 поступает от ДЭС (дизельной электростанции). Переключение производится через систему АВР (автоматический ввод резерва).

Параметры источника резервного питания:

  • Максимальная мощность ДЭС – 600 кВт,
  • Кабельная линия – 3 кабеля АВБбШв 4х240, включенных в параллель,
  • Длина кабельной линии – 250 м.

Исходя из этих параметров, можно однозначно сделать вывод, что мощностей ДЭС и кабельной линии резервного питания с учетом падения напряжения хватит не более чем на половину максимальных потребностей нагрузки, что совершенно недопустимо.

Поэтому мониторинг качества питания по линии ДЭС проводить не имеет никакого смысла.

Для резервного питания в данном случае рекомендуется применить ДЭС мощностью не менее 1220 кВт. Кабельная линия должна содержать 5 кабелей АВБбШв 4х240, в таком случае падение напряжения до ГРЩ 2.2 будет составлять приемлемое значение 6,5%.

Скачать файл

В заключение – как и обещал, хорошая книжка по расчетом потери напряжения и потерям напряжения в кабеле. Будет очень интересна всем, кого заинтересовала эта статья. Сейчас таких книг уже не пишут.

• Карпов Ф. Ф. Как выбрать сечение проводов и кабелей, 1973 год / Брошюра из Библиотеки электромонтера. Приведены указания и расчеты, необходимые для выбора сечений проводов и кабелей до 1000 В. Полезно для тех, кто интересуется первоисточниками., zip, 1.57 MB, скачан: 1880 раз./

Как рассчитать потери электроэнергии

Объект: . Офис

Площадь: . 42 м.кв

Необходимо было переоборудовать одну из квартир в нашем доме под офис ТСЖ. По рекомендациям было принято решение обратиться в Энерджи.

Объект: . Квартира

Площадь: . 58 м.кв

Я-мама трех дочек. С переездом в новую квартиру в Москве столкнулись с проблемой, как разместить троих детей в одной комнате и при этом.

Объект: . Дом

Площадь: . 680 м.кв

Моя детская мечта, обзавестись своим большим домом, и вот этот момент наступил! Мы с мужем начали думать над проектом, как все будет, что.

Объект: . Дом

Площадь: . 280 м.кв

С женой решили переехать и заняться строительством нового дома. Понадобилась помощь в проектировании инженерных систем. Долго искали.

Объект: . Квартира

Площадь: . 156 м.кв

Заказывала дизайн-проект проект, для квартиры с инженерными проектами в комплекте. Сама не хотела ничего подобного делать и вообще в этом.

Объект: . Дом

Площадь: . 64 м.кв

Давно с мужем мечтали о загородном доме. Купили участок с домом, но дизайн интерьера в нем нам совсем не нравился, мы решили сделать ремонт.

Объект: . Квартира

Площадь: . 68 м.кв

После приобретения квартиры столкнулись с необходимостью ремонта. По совету знакомых мы обратились в ENERGY-SYSTEM. В минимально сжатые.

Объект: . Дом

Площадь: . 98 м.кв

Срочно понадобился проект перепланировки загородного дома. Перебрала кучу компаний, но везде дорого, либо не успевают сделать в назначенный.

Объект: . Квартира

Площадь: . 64 м.кв

Родители на свадьбу подарили нам трехкомнатную квартиру. Но сама квартира была в таком ужасном состоянии, что я даже не знала с чего начать.

Объект: . Стоматология

Площадь: . 54 м.кв

Решила открыть частную стоматологию, о которой мечтала с детства. Взяла в аренду помещение, нужен был дизайн-проект, обратилась в Энерджи.

Как правильно рассчитать потери электроэнергии

О потерях энергии в процессе ее передачи собственники электрифицированных объектов стали задумываться сравнительно недавно. В то же время это достаточно важный параметр, который обязательно следует учитывать владельцам частных домов, сельскохозяйственных и других предприятий.

На вопрос, как рассчитать потери электроэнергии, есть один простой ответ – обратиться к специалистам. Проведение подобных расчетов считается достаточно трудоемкой и сложной задачей, для выполнения которой требуются профессионалы, знакомые с необходимыми формулами и умеющие такими формулами пользоваться.

Условия расчета потери электроэнергии

Проще всего проводить расчеты потерь в электрической сети, где используется только один тип провода с одним сечением, к примеру, если на объекте применяется только алюминиевые кабели с сечением в 35 мм. На практике системы с одним типом кабеля практически не встречаются, обычно для электроснабжения зданий и сооружений используются различные провода. В этом случае для получения точных результатов, следует отдельно проводить расчеты для отдельных участков и линий электрической системы с различными кабелями.

Потери в электрической сети на трансформаторе и до него обычно не учитываются, так как индивидуальные приборы учета потребляемой энергии устанавливаются в цепь уже после такого оборудования. Тем не менее если вам требуется высчитать потери на силовом трансформаторе все-таки необходимо, сделать это достаточно просто. Расчет потерь электроэнергии в трансформаторе осуществляется на основе технической документации такого устройства, где будут указаны все необходимые вам параметры.

Следует помнить, что любые расчеты проводятся для определения величины максимальных потерь в ходе передачи электричества.

При проведении вычислений стоит учитывать, что мощность сети электроснабжения склада, производственного предприятия или другого объекта достаточна для обеспечения всех подключенных к ней потребителей, то есть, система сможет работать без перенапряжения даже в моменты максимальной нагрузки на каждом подключенном объекте.

Расчет потерь электроэнергии в электросетях

Чтобы понять, что представляют собой потери электроэнергии в электрических сетях, потребуется разобраться с самой системой электроснабжения. Она состоит из ряда конструктивных элементов, каждый из которых в определенных условиях вносит вклад в непроизводительные издержки. Кроме того, они могут быть связаны с необходимостью удовлетворения собственных потребностей на вспомогательное оборудование подстанций. Из этого следует вывод, что без потерь в электрических цепях обойтись практически невозможно.

Виды и структура

Потери в электросетях с точки зрения энергосбережения – это разница между отпущенным поставщиком объемом электричества и той энергией, которую по факту получает потребитель. С целью нормирования и подсчета их реальной величины была принята следующая классификация:

  • потери технологического характера;
  • эксплуатационные (коммерческие) издержки;
  • фактические непроизводительные расходы.
Читать еще:  Как обжать интернет кабель ростелеком своими руками, в домашних условиях

Второй фактор – коммерческий – обычно увязывается с такими неустранимыми причинами, как погрешность приборов, измеряющих контролируемые параметры. В нем также учитывается ряд нюансов, касающихся ошибочных снятий показаний по потреблению и хищений энергии.

Проведенные исследования убедительно доказывают, что максимальный уровень издержек приходится на передачу энергии высоковольтными линиями ЛЭП (до 64 процентов).

Большую их часть составляют расходы на ионизацию воздуха из-за коронарного разряда (17%). Фактическими называют потери, которые были определены в самом начале – разница между отпущенным продуктом и его потребленным объемом. При их упрощенном расчете иногда две описанные составляющие просто складываются. Однако на практике техника вычисления этого показателя оказывается несколько иной. Для его определения применяется проверенная временем методика расчета потерь в проводах с учетом всех остальных компонентов.

Фактическая их величина согласно специальной формуле равна притоку энергии в сеть за минусом следующих составляющих:

  • полученный частным потребителем объем;
  • перетоки в другие ветви энергосистемы;
  • собственные технологические нужды.

Затем полученный результат делится на поступающий в сеть объем электроэнергии минус потребление в нагрузках, где потери отсутствуют, минус перетоки и собственные нужды. На завершающем этапе расчетной операции итоговая цифра умножается на 100%. Если требуется получить результат в абсолютных значениях, при использовании этого метода ограничиваются расчетами одного только числителя.

Определение нагрузки, обходящейся без непроизводительных расходов (перетоки)

В рассмотренной ранее формуле введено понятие нагрузки без потерь, определяемой посредством приборов коммерческого учета, устанавливаемых на подстанциях. Любое предприятие или государственная организация самостоятельно оплачивают потери в электрической сети, фиксируемые отдельным счетчиком в точке подключения. «Перетоки» также относят к категории расходов энергии без потерь (так удобнее вести расчет). Под ними понимается та ее часть, которая из одной энергосистемы перенаправляется в другую. Для учета этих объемов также применяются отдельные измерительные приборы.

Собственные нужды

Собственные нужды обычно относят к особой категории, классифицируемой как фактические потери. В этом показателе принято фиксировать затраты на поддержание работоспособности следующих объектов:

  • подстанций с установленными в них трансформаторами;
  • административных строений, вспомогательных зданий и т. п.

Каждая из статей входит в итоговую сумму в пропорции, нормируемой для данного вида потребителя.

Самый весомый вклад вносят районные подстанции, поскольку в них размещается основное обслуживающее оборудование. Оно обеспечивает нормальные режимы эксплуатации узлов, ответственных за преобразование электроэнергии, а также ее доставку к потребителю.

Для фиксации величины этих затрат на подстанциях устанавливаются собственные приборы учета.

Список потребителей, традиционно относящихся к рассматриваемой категории:

  • вентиляционные системы, гарантирующие полноценное охлаждение комплекта трансформаторного оборудования;
  • системы отопления и вентиляции для технологических помещений, а также смонтированные в них осветительные сети;
  • приборы освещения, располагающиеся на прилегающих к подстанциям секторах и территориях;
  • оборудование помещений для зарядки АКБ;

К этому же типу оборудования относят приспособления и инструменты, используемые для проведения ремонтных работ, а также при восстановлении вспомогательной аппаратуры.

Коммерческая составляющая

В первую очередь эта составляющая касается характеристик приборов учета, принадлежащих конечным потребителям (их погрешности, в частности). Для снижения этого типа потерь разработан ряд конкретных мер, успешно применяемых на практике. К категории коммерческих относят не только ошибки при выписывании счетов конкретному потребителю, но и неучтенные хищения электроэнергии. В первом случае они чаще всего возникают по следующим причинам:

  • в договоре на поставку электроэнергии приведена неполная или не совсем корректная информация о потребителе и балансовой принадлежности закрепленного за ним объекта;
  • ошибка в указании выбранного тарифа;
  • отсутствие контроля работы приборов учета (этот случай характерен для садовых кооперативов и СНТ, в частности);
  • неточности, возникающие при корректировке выписанных ранее счетов и т. п.

Характерные ошибки, вызванные спорным определением границ балансовой принадлежности объекта, решаются в порядке, установленном законодательством РФ.

Проблема хищений с трудом решается во всех цивилизованных странах. Эти противозаконные действия постоянно пресекаются соответствующими органами, дела по ним направляются в местные судебные инстанции. Пик таких хищений традиционно приходится на зимнюю пору и именно в тех регионах страны, где бывают проблемы с централизованным теплоснабжением.

Основные причины утечек электроэнергии

Грамотный подход к расчету потерь электроэнергии подразумевает учет причин, по которым они возникают. При исследовании проблемы следует разделять источники непроизводительных расходов в соответствии с уже знакомой классификацией. Начать следует с технической составляющей, которую обычно увязывают с такими элементами:

  • трансформаторы;
  • высоковольтный кабель или воздушная линия;
  • обслуживающее линию оборудование.

У любого силового трансформатора имеется несколько обмоток, каркас которых крепится на ферромагнитном сердечнике. В нем и теряется большая часть электроэнергии, трансформируемой в тепло (оно затем просто рассеивается в пространство).

На величину потерь в различных элементах электросети также влияет режим ее работы: холостой ход или «под нагрузкой». В первом случае они оцениваются как постоянные, не зависящие от внутренних и сторонних факторов. При подключении потребителя уровень потерь зависит от величины нагрузочного тока в цепи, который каждый день меняется. Поэтому для его оценки проводятся статические наблюдения за определенный период (за месяц, например).

Потери в ВВ линиях электропередач образуются при транспортировке энергоносителя из-за утечек, связанных с коронным разрядом, а также из-за нагрева проводников. К категории обслуживающего оборудования относят установки и приборы, участвующие в генерации, транспортировке, а также в учете и потреблении отпускаемой энергии. Величины сверхнормативных потерь этой категории в основном не меняются со временем или же учитываются посредством электросчетчиков.

Понятие нормативного показателя

Под этим термином понимается подтвержденная на практике и экономически обоснованная величина потерь за определенный промежуток времени. При утверждении норматива учитываются все рассмотренные ранее составляющие, для каждой из которых проводится отдельный анализ. По их результатам вычисляется фактическое (абсолютное) значение и рассматриваются возможные варианты снижения этого показателя.

Нормируемое значение не остается все время постоянным – непрерывно корректируется.

Под абсолютными показателями в данном случае понимается разница между переданной потребителю мощностью и технологическими (переменными) потерями. Нормативные значения для последнего параметра вычисляются по соответствующим формулам.

Кто платит за потери электричества

Чтобы определиться с тем, кто должен оплатить непроизводительные расходы электроэнергии в сети, следует учитывать конкретную ситуацию, а также ряд дополнительных критериев. Когда речь заходит о расходах на восполнение технологических потерь, их оплата ложится на плечи потребителей – частных или юридических лиц.

Она учитывается не напрямую, а закладывается в существующие тарифы.

Каждый потребитель при оплате счетов за электричество рассчитывается с сетевой организацией за всевозможные потери в линиях передач и трансформаторах. В случае с коммерческой составляющей за всякое превышение показателя сверх нормируемого значения платить приходится компании, отпускающей энергоресурс клиенту.

Способы снижения потерь

Сократить непроизводительные расходы удается за счет снижения коммерческой и технологической составляющих суммарных потерь. Во втором случае сделать это можно принятием следующих особых мер:

  • оптимизация схемных решений и режимов работы электросети;
  • изучение статистических данных и выявление узлов максимальных нагрузок;
  • снижение суммарной перекачиваемой по сети мощности за счет увеличения реактивной составляющей;
  • оптимизация трансформаторных нагрузочных линий;
  • обновление оборудования и применение различных подходов к выравниванию нагрузок.

Указанные меры позволяют заметно снизить суммарное потребление и потери и обеспечить высокое качество напряжения в сети (оно не будет «проседать»).

Методика и пример расчета

Известны следующие методики приблизительного подсчета потерь в линиях электропередач:

  • оперативные расчеты;
  • посуточные вычисления;
  • определение максимальных потерь за определенный промежуток времени;
  • использование обобщенных данных.

С полной информацией об официально утвержденных методиках определения этого параметра можно ознакомиться в соответствующей нормативной документации.

В качестве примера рассмотрим расчет потерь в фидере высоковольтной линии с трансформатором ТП 6-20/04кВ.

При реализации метода оперативного расчета издержек в зависимости от линейного падения напряжения сначала измеряются величины фазных потенциалов на шинах трансформаторной подстанции в самой удаленной точке при максимальной нагрузке. По результатам проведенных измерений узнается абсолютное и относительное снижение DU в процентах: оно берется по отношению к его среднестатистическому фазному значению на шинах 0,4 кВ ТП 6-20.

Потери энергии W в линии напряжением 0,4 кВ (в процентах от отгрузки электроэнергии в сеть) можно узнать по следующей формуле:

W = 0,7 Kн х DU х t /T, где

  • Кн – коэффициент, учитывающий перекос фаз или неравномерность распределения по потребителям;
  • U – потери напряжения в нагрузке (в самой удаленной точке линии, то есть по вычисленные максимуму);
  • T – время наблюдения (в часах);
  • t – величина временной размерности, характеризующая заполнением графика проверки передачи полезной мощности потребителю.

Выбрав значения параметров для конкретного фидера по одной из выложенных в Интернете таблиц (ТП-4) и подставив их в формулу, с помощью калькулятора получим значение 11,4 процента.

Для фидеров других марок искомую величину технологических потерь удается посчитать с помощью тех же таблиц с приведенными в них данными.

В Интернете широко представлены самые различные методы онлайн расчетов, которыми при необходимости может воспользоваться любой желающий.

Пример определения потерь электроэнергии в линии

Определить потери электроэнергии за год в трехфазной воздушной линии напряжением 6 кВ, питающее промышленное предприятие с трехсменной работой.

  • Номинальное напряжение линии – Uном. = 6 кВ;
  • Длина линии – l = 8,2 км;
  • Марка провода — АС95;
  • Максимальная мощность, передаваемая по линии – Рмакс. = 830 кВт;
  • Коэффициент мощности – cosϕ = 0,8.

Потери электроэнергии для проектируемого объекта можно рассчитать двумя способами или по величине среднеквадратичного тока Iср с учетом времени включения линии Тв, или по максимальному току Iмакс. при времени потерь τ.

1. Определяем общее активное сопротивление линии:

R = r0*l = 0,33*8,2 = 2,7 Ом

где: r0 = 0,33 Ом/км – активное сопротивление провода АС95, определяется по таблице 1.11 [Л2, с.17].

2. Определяем годовой расход при максимальной нагрузке по выражению 4.52 [Л1, с. 116]:

W = Tмакс.*Рмакс. = 6000*830 = 4980*103 кВт*ч

3. Определяем среднеквадратичный ток, который представляет собой эквивалентный ток, который, проходя за время Тв (сутки, месяц, год), вызывает те же потери мощности и электроэнергии, что и действительный, изменяющийся за то же время ток, по выражению 4.46-4.47 [Л1, с. 115]:

  • kф = 1,05-1,1 – коэффициент формы определяется с достаточной для практических расчетов точностью по данным проектных организаций при любом числе (более двух) токоприемников с длительным режимом работы и числом токоприемников более двадцати с повторно-кратковременным режимом.
  • Тв = 8760 ч – время включение линии за год.

4. Определяем потери электроэнергии за год по выражению 4.48 и 4.49 [Л1, с. 115]:

5. Определяем потери активной электроэнергии в процентном соотношении:

Потерю электроэнергии можно определить иным способ, если известен годовой расход электроэнергии W = 4980*103 кВт*ч.

1. Определяем время использования максимума нагрузки Тмакс. исходя из характера производства и сменности работы потребителя составляет в среднем в год (ч) согласно [Л1, с. 116]:

  • Для осветительных нагрузок – 1500 – 2000;
  • Для односменных предприятий – 1800 – 2500;
  • Для двухсменных предприятий – 3500 – 4500;
  • Для трехсменных предприятий – 5000 – 7000;

Принимаем Тмакс. = 6000 ч – для трехсменных предприятий.

2. По графику, представленному на рис.4.8 [Л1, с. 116] определяем время потерь τ = 4700 ч, исходя из cosϕ = 0,8 и времени использования максимума нагрузки Тмакс. = 6000 ч.

3. Определяем максимальный ток за рассматриваемый промежуток времени (сутки, год) по выражению 4.53 [Л1, с. 117]:

4. Определяем потери электроэнергии за год по выражению 4.54 [Л1, с. 115]:

Как мы видим в данном случае результаты расчетов совпали, но может так получится, что у вас результаты расчетов могут не много отличатся друг от друга, связано это с погрешностью при определении времени потерь τ и коэффициента формы kф.

  1. Электроснабжение промышленных предприятий и установок. Третье издание. Б.Ю. Липкин. 1981 г.
  2. Справочник по проектированию электроснабжению. Ю.Г. Барыбина. 1990 г.
голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
