Соединитель проводов обжимной

Соединение проводов методом обжима

Вопрос, связанный со способом соединения проводов, может коснуться практически каждого владельца дома, дачи, гаража или автомобиля. Важность выбора этого способа напрямую зависит от выбранного способа, ведь от соединения проводов будет зависеть долговечность всей системы и качество ее работы в целом. Наиболее простым и надежным является соединение методом обжима.

Каковы бывают способы соединения и каковы их плюсы и минусы?

Помимо обжима, существуют и другие способы проделать с поводами ту же манипуляцию. У каждого из них есть свой набор положительных и отрицательных черт. Первым методом, который приходит на ум, является пайка – в электронике она до сих пор удерживает лидирующие позиции по частоте применения. Соединение этим способом имеет высокую механическую прочность, но в условиях повышенной влажности и перепадов температур не подойдет. Причина кроется в довольно быстром окислении, которое перерастает в дополнительное сопротивление между элементами схемы и планомерному ухудшению ее работы.

Другой метод – скрутка: его можно применять даже с минимальным набором инструментов. При этом, проводники сохраняются в целости – чтобы скрутить провода, необходимо лишь очистить небольшие их участки от изоляции. Демонтаж соединения также довольно прост, но мириться придется с небольшой площадью контакта и небольшой надежностью соединения.

Как видим, опрессовка проводов или, как ее часто еще называют, соединение методом обжима – способ, совмещающий преимущества аналогичных способов. Для этого понадобятся лишь гильзы и специальные клещи.

В чем преимущества и суть метода?

Важным показателем надежности обжима является его распространение среди крупных производителей: почти все компании, собирающие электрические схемы в готовом виде, используют именно этот способ в качестве основного. Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения.

Преимуществ у способа много: для того, чтобы приняться за соединение, нужно иметь при себе лишь клещи (т. н. “кримперы”) и гильзы. Кроме того, обжим довольно прост и не требует высокого уровня мастерства. Если же используются ряд специальных наконечников, то можно осуществить не только соединение, но и герметизацию – это может быть критически важно при работе в условиях перепадов влажности. Помимо клещей, здесь понадобится лишь зажигалка или фен. Сама конструкция при этом получается очень прочной: со временем она не теряет в надежности и будет исправно служить годами.

В чем состоит процесс соединения?

Для всех манипуляций стоит приобрести муфты под диаметр провода – это показатель должен вдвое превышать таковой у провода вместе с изоляцией. Комплектующие со стороны подобны цилиндрам с отсутствующими основами сверху и снизу – именно в эти отверстия устанавливаются провода (их наконечники) – дальше в ход идут клещи. Существует два вида муфт: с простой и усложненной изоляцией. Первые используют в качестве основного и единственного изолятора пластик, а вторые же снаружи имеют слой термоусадки, а внутри – слой клея с опциями герметика. Изначально подобные муфты изготавливались лишь Европе, но не так давно в Поднесесной довольно удачно начали копировать наработки компаний по ценам в несколько раз ниже. Сами же клещи (кримпер) стоит тоже выбирать с умом: оптимальный вариант имеет трещотку для фиксирования, которая значительно упрощает работу с изолированными и неизолированными проводами.

Процесс начинается с разрезания проводов кусачками. Далее провода необходимо очистить от изоляции на длину, которая составляет примерно половину гильзы – обычно достаточно убрать не более 5 мм. Если с одной стороны будет более одного провода, то необходимо выполнить их скрутку. Далее надеваем гильзу и немного зажимаем клещами. Если термоусадка имеется в комплекте, то ее стоит надеть до этого.

Клещи имеют с одной стороны овальные губки, с другой – такие же, только большего диаметра. Более узкая сторона должна зажимать изоляцию провода в гильзе, а вторая, соответственно – металлическую муфту. После того, как эта процедура выполнена для одного конца – необходимо использовать клещи тем же образом, чтобы обжать муфту с двух сторон. Далее устанавливаем на свое место тремоусадку (если она есть) и проводим от одного края до другого огнем от зажигалки. В случае, если соединение проводов происходит с одной стороны, то термоусадку стоит надеть заранее.

Описанный ниже способ обжима не включает герметизацию и для некоторых сценариев использования электроники не подходит. В случае, если монтаж наконечников происходит в гильзы DuraSeal – он происходит немного по-другому. Первые этапы (зачистка, обрезание с помощью клещей и обжимка) происходят аналогично. Далее необходимо усаживать изоляцию от центра к краям, пока со сторон не проступит клей. Обжим соединения работает как с медными, так и алюминиевыми соединениями любого сечения – важно лишь правильно подобрать диаметр гильзы.

Важно учитывать, что если наконечники алюминиевые, то и кольца на гильзах тоже должны быть из того же материала. Проблема в том, что медь и алюминий имеют свойство окисляться: со временем такое соединения начнет повышать сопротивление – металл будет покрываться слоем оксида, который является изоляторов. Даже если контакт не будет потерян полностью, то в участках соприкосновения в районе наконечников провода начнут нагреваться, а изоляция – плавиться. Ничем хорошим подобный спенарий для вашей электрической схемы не отличится.

Работа с изолированными наконечниками и клеммами. НШВИ, НКИ, НВИ, НШПИ, РПИ — все правила и технические данные.

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

    Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
    Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
    И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

    быстрее

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент.
Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Читать еще:  Обогрев водопровода греющим кабелем

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода.
Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу.
Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой. А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

    обжатый наконечником конец провода считается воздухонепроницаемым

Технические параметры

Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

Наконечники кольцевые НКИ — все их данные и технические параметры приведены в начале статьи выше.

Наконечники вилочные изолированные НВИ:

Наконечники штифтовые плоские изолированные НШПИ:

Наконечники штыревые круглые изолированные НШКИ:

Разъемы — клеммы плоские изолированные «мама» РПИ-М:

Разъемы — клеммы плоские изолированные «папа» РПИ-И:

Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

Правила работы с изолированными наконечниками

    обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.
    при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!
    изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.
    при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру
    соблюдайте цветовую маркировку на матрицах с цветами самих наконечников
    обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны
    если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Рекомендации по опрессовке втулочных наконечников НШВИ

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

Соединитель проводов обжимной

Соединитель обжимной 20 х 3/4′ НР (10312N002005)

  • Код товара 2403615
  • Артикул 662N7300
  • Производитель UNI-FITT

Соединитель обжимной 20(2.0) х 3/4′ ВР ЕК (10360N002005)

  • Код товара 1207486
  • Артикул 680N2034
  • Производитель UNI-FITT

Соединитель обжимной 26 (VTm.303.N.002626)

  • Код товара 4602185
  • Артикул IV3032600
  • Производитель VALTEC

Соединитель обжимной 10 хромированный (1130019)

  • Код товара 7950367
  • Артикул 1130019
  • Производитель TIEMME

Соединитель обжимной 10 хромированный (1130019)

  • Код товара 7950367
  • Артикул 1130019
  • Производитель TIEMME

Соединитель обжимной 16 х 1/2′ НР (VTm.301.N.001604)

  • Код товара 8738930
  • Артикул IV3011604
  • Производитель VALTEC

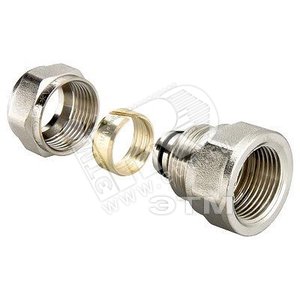

Соединитель обжимной 16 х 3/4′ ВР (VTm.302.N.001605)

  • Код товара 6726723
  • Артикул IV3021605
  • Производитель VALTEC

Соединитель обжимной 20 х 3/4′ НР (VTm.301.N.002005)

  • Код товара 4480141
  • Артикул IV3012005
  • Производитель VALTEC

Соединитель обжимной 20 х 1/2′ ВР (VTm.302.N.002004)

  • Код товара 7946772
  • Артикул IV3022004
  • Производитель VALTEC

Соединитель обжимной 20 х 3/4′ ВР (VTm.302.N.002005)

  • Код товара 3963902
  • Артикул IV3022005
  • Производитель VALTEC

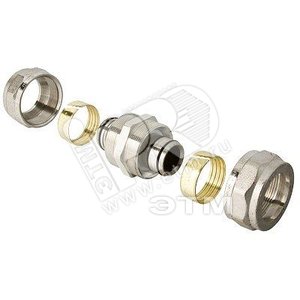

Соединитель обжимной 20 (VTm.303.N.002020)

  • Код товара 7498287
  • Артикул IV3032000
  • Производитель VALTEC

Соединитель обжимной 20 х 16 (VTm.303.N.002016)

  • Код товара 6742503
  • Артикул IV3032016
  • Производитель VALTEC

Соединитель обжимной 16 х 1/2′ ВР (VTm.302.N.001604)

  • Код товара 427219
  • Артикул IV3021604
  • Производитель VALTEC

Соединитель обжимной 20 х 1/2′ НР (VTm.301.N.002004)

  • Код товара 4116560
  • Артикул IV3012004
  • Производитель VALTEC

Соединитель обжимной 16 х 3/4′ НР (VTm.301.N.001605)

  • Код товара 431701
  • Артикул IV3011605
  • Производитель VALTEC

Соединитель обжимной 16 (VTm.303.N.001616)

  • Код товара 1466438
  • Артикул IV3031600
  • Производитель VALTEC

С этим покупают Посмотреть

Соединитель обжимной 16(2.0) х 3/4′ EK для пластиковой трубы (VT.4410.NE.16)

  • Код товара 6581493
  • Артикул IV4410162
  • Производитель VALTEC

С этим покупают Посмотреть

Соединитель обжимной 16(2.0) х 3/4′ EK для металлопластиковой трубы (VT.4420.NE.16)

  • Код товара 7170409
  • Артикул IV4420162
  • Производитель VALTEC

С этим покупают Посмотреть

Соединитель обжимной 20(2.0) х 3/4′ EK для металлопластиковой трубы (VT.4420.NE.20)

  • Код товара 1502924
  • Артикул IV4420202
  • Производитель VALTEC

С этим покупают Посмотреть

Соединитель обжимной 20(2.0) х 3/4′ EK для пластиковой трубы (VT.4410.NE.20)

  • Код товара 1028456
  • Артикул IV4410202
  • Производитель VALTEC

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Соединители обжимные в Балашихе

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

Читать еще:  Стальные кабель-каналы

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

Чтобы узнать, как купить соединитель обжимной в Балашихе по доступной цене, воспользуйтесь нашим сервисом. Вы найдете дешевые товары и самые выгодные предложения с описанием, фото, отзывами и адресами. Цены и магазины недорогих соединителей можно посмотреть в нашем онлайн интернет каталоге товаров Балашихи, а так же узнать, где продаются соединители обжимные оптом в Балашихе. Если Вы представитель компании или магазина, добавьте свои товары бесплатно.

Правильное соединение электрических проводов: опрессовка или пайка

Вопрос о лучшем типе соединений в бытовой электросети всегда не имел однозначного ответа. Возможно, кроме привычных нам клеммников и пайки придумано нечто новое? Давайте разберёмся, а заодно выясним, как влияет на выбор метода соединения набор специфичных условий объекта.

  • Пайка проводов: где это уместно
  • Счалки и обжим гильзами
  • Соединения кабельных линий
  • Пружинные и винтовые зажимы
  • Способы изоляции соединений

Пайка проводов: где это уместно

Соединения на свинцово-оловянном припое обеспечивают достаточную электромеханическую прочность, но имеют ряд очень существенных недостатков. Даже при стендовой пайке на хорошо оборудованном месте возможен брак, а в стеснённых условиях распайки коробок под потолком он почти гарантирован. Ситуацию усугубляет невозможность полностью снять остатки флюса, что вызывает со временем постепенное разрушение места спайки.

Некачественная пайка проводов обязательно выльется в проблему в будущем

Многопроволочные проводники вообще нет смысла соединять пайкой: предварительную скрутку почти невозможно выполнить плотно, из-за чего олово вытесняет не весь воздух. Пористое соединение сильно греется, со временем усиливается коррозия, и контакт пропадает из-за слоя окислов. Похожие явления наблюдаются и в спайках, замурованных без локализации коробками, что, строго говоря, в принципе неприемлемо в современном монтаже вне зависимости от метода соединения.

Отход от этого правила вызывает лавинообразное образование окислов в условиях повышенной влажности. Они занижают проводимость между медными жилами, но при этом делают стену частично проводимой за счёт растворённых в воде солей — отсюда удары током и короткие замыкания.

Вот что происходит при несоблюдении правил пайки силового кабеля

И всё же пайка — достаточно быстрый и наименее затратный способ соединения с довольно высоким сроком службы. Можно рекомендовать паять соединения в обслуживаемых шкафах и коробках, лудить многопроволочные жилы для винтовых зажимов, соединять кабели пайкой при защите гидроизоляционными муфтами. Пайка также служит хорошей защитой от окисления на сухом воздухе, поэтому ею укрепляют другие виды соединений: гильзо-обжимные и винтовые.

Пример правильной пайки силового кабеля

Помните, однако, что главный недостаток пайки в таких случаях — неразъёмность соединения, поэтому для потенциально временных контактов она подходит мало. Также будет ошибкой паять на весу, не обеспечив предварительного механического скрепления соединяемых проводников скруткой или иным способом. Малейшие подвижки в слое остывающего припоя вызывают его общую пористость, что ведёт к описанным выше последствиям.

Счалки и обжим гильзами

В электромонтаже любого рода голая «скрутка» служит временным соединением проводников на этапе тестирования и отладки. Работать в постоянном режиме такое соединение не может из-за механического действия тока и упругих свойств медного сплава. Есть и другая причина: для сохранения номинальной проводимости на переходе скрутка должна быть очень длинной, ведь площадь соприкосновения двух круглых проволок минимальна.

Варианты исполнения скрутки или счалки проводов. Механическое соединение проводов — временное решение

Все эти недостатки устраняются опрессованием скруток или отдельных жил при помощи гильз. Проводники при этом деформируются и прилегают друг к другу со значительной площадью соприкосновения, а плотность их прижатия обеспечивается внешним поясом, не подверженным действию тока.

На практике есть смысл соединять опрессованием жилы сечением в 10 мм 2 и более, с менее толстыми проводами контролировать качество обжима сложнее. Как инструмент для работы с кабелем до 35 мм 2 лучше выбрать ручные рычажные опрессовщики, устроенные на манер болторезов: они мобильны, к тому же на малых сечениях достаточно одной мускульной силы.

Опрессовка в гильзу улучшает контакт проводов и механическую прочность соединения

Крупные токоведущие линии (от 50 мм 2 ), помимо своей массивности, осложняют работу высокой степенью ответственности. Качественный обжим возможен только гидравлическим инструментом, коего существуют две разновидности. Для работы на кабельных линиях отлично подойдут рычажные домкраты, совмещённые с матрицей в одном корпусе. Особенно удобно работать таким инструментом на высоте.

При сборке щитов и в стеснённых условиях лучше предпочесть раздельные опрессовщики, в которых маслонасос выполнен с педальным приводом и соединён с рабочей частью шлангом высокого давления.

Крайне важно помнить, что надёжное обжатие возможно только статическим усилием. Поэтому опрессовывать наконечники и гильзы молотком (зубилом) нельзя категорически.

Соединения кабельных линий

Эталоном качества и надёжности кабельных соединений служит большинство соединительных кабельных муфт, используемых для стыковки отрезков магистральных ЛЭП. Выше мы упоминали, что замуровывать соединения в стену нельзя, но в некоторых ситуациях этого не избежать. Например, при высокой протяжённости линии или использовании дорогого толстого кабеля.

Устройство муфты демонстрирует, как должно выполняться соединение в таких условиях. Жилы в них обжаты гильзовыми наконечниками с контролируемым усилием затяжки. Это могут быть как гильзо-винтовые, так и опрессованные соединения, но они неизменно защищаются слоем припоя.

Счалка (скрутка двух многожильных проводов с попеременным перехлёстом жил) каждой жилы изолирована отдельно двумя слоями изоляции: термической и водоупорной, а сам пучок разделён жёстким вкладышем и опоясан внешней гидроизоляцией, края которой плотно прилегают (приклеены) к внешней оболочке кабеля. Все эти принципы должны воплощаться в каждом необслуживаемом соединении, при эксплуатации в условиях высокой влажности, агрессивной среде и на горючих основаниях.

Пружинные и винтовые зажимы

Описанное выше достаточно легко практиковать и в повседневной работе с бытовыми сетями. Поскольку отказ от многопроволочных проводников стал почти общепринятым, соединять можно либо монолитные жилы, либо пряди, обработанные пайкой или гильзовыми наконечниками. Один из старейших и надёжных способов — винтовые колодки, которые глубоко врезаются в жилу и обеспечивают хороший контакт в ущерб динамической прочности жилы. Для постоянных соединений также рекомендуется заполнять термоклеем открытые части колодок и «шейки» винтов.

Альтернативой таким соединениям служат пружинные зажимы WAGO и подобные им. Жилу в таком зажиме можно согнуть несколько десятков раз, и она не обломается в слабом месте. Для использования во влажной среде рекомендуется приобретать пружинные колодки, заполненные техническим вазелином. Такие приспособления, не смотря на незначительное увеличение общей стоимости проекта, остаются разъёмными для быстрого изменения конфигурации сети при обнаружении ошибки, в то же время срок их эксплуатации сопоставим с кабелем — от 50 лет.

Быстроразъёмное соедиенние Wago

Способы изоляции соединений

Принципы абсолютной локализации кабельной муфты воплощены в бытовых электросетях соединительными (распаечными) коробками. Широкий спектр степеней пыле- и влагозащиты (IP) позволяет подобрать оправданное по стоимости и подходящее для конкретных условий изделие. Абсолютно все соединения, кроме кабельных муфт, следует обустраивать только в таких коробках, которые, к слову, могут и не быть обслуживаемыми.

Жильная изоляция при соединении винтовыми и пружинными зажимами не требуется. Гильзы и хвостовики наконечников изолируются 1–2 слоями термоусаживаемой трубки. Чтобы при нагреве материал не рвало, неровности опрессовки нужно снять напильником, либо обмотать их 2–3 слоями лавсановой изоленты. Подобными же трубками следует устранять повреждения жильной изоляции и защищать края жил, зачищенные излишне длинными.

Провода внутри коробки и их соединения не должны по возможности перекрывать доступ друг к другу

При монтаже внутри коробки жилы также следует разделять. Обычно сначала на дне коробки разводятся фазные проводники, разделённые дистанционными клипсами, либо закреплённые к корпусу. Поверх разводки укладывается пластиковая прокладка, вырезанная из обычной ПЭТ бутылки, затем сверху разводятся нулевые и защитные жилы.

Электромонтажный инструмент для профессионалов

Инструмент для опрессовки кабельных наконечников, кабелерезы, съемники изоляции, диэлектрический инструмент, приспособления для прокладки кабеля.

Скрутка, пайка, сварка или клеммы — что выбрать? Распространённые способы соединения проводников

Как соединить две или несколько токопроводящие жилы между собой, каждый выбирает сам. Но не стоит забывать, что правильное соединение и надёжный контакт между соприкасающимися поверхностями — залог безопасной работы электросети и практически полное отсутствие рисков короткого замыкания, влекущего за собой нагрев проводника или возгорание изоляции.

Для того чтобы грамотно соединить провода, нужно помнить о нескольких важных пунктах:

  • сечение,
  • материал исполнения (медь, алюминий и т. д.),
  • рабочая среда (улица, помещение, производство и др.),
  • набор инструментов,
  • и главное — «Правила устройства электроустановок» — нормативный документ, включающий общие требования к проводникам и их соединениям. Необходим для работы электрикам и электромонтажникам.
Читать еще:  Как нарастить интернет кабель

Распространённые виды соединений

Клеммные колодки

Один из видов электроустановочных изделий для быстрого и относительно простого соединения проводов. Представлены в виде корпуса из диэлектрических материалов (либо безкорпусные) с несколькими металлическими контактами, к которым крепится провод. Могут оснащаться механическими, пружинными или болтовыми фиксаторами. Максимально допустимый температурный режим работы — до +300 °С и только для керамических клеммных колодок.

Подходят для использования в распределительных коробках, модулях, различных приборах освещения и блоках электропитания.

Преимуществом клеммных колодок является их простота использования. Недостаток — отсутствие возможности совмещать проводники из разных металлов.

Клеммные зажимы Wago

Подходят для экспресс-фиксации токопроводящей жилы. В основе изделия — рычажный зажимной механизм с предохранением фиксируемого кабеля от повреждения. Доступны в двух вариантах исполнения: разъёмные или многоразовые и неразъёмные.

Область применения: электророзетки общего и бытового назначения, а также системы освещения. В других областях применение не рекомендовано ввиду возможного оплавления клеммника и нарушения контакта между соединёнными проводами.

Одно из преимуществ соединения — простота. Способ не требует наличия специальных инструментов или аксессуаров, а также специфических знаний и навыков. Отличается большой площадью контакта и высокой силой зажима. Недостаток — плавятся при чрезмерном нагреве.

Соединительные изолирующие зажимы или СИЗ

Изделия представляют собой пластиковый колпачок с фиксирующей пружиной. Выполняются из негорючих материалов и отличаются низкой себестоимостью. Удобны для маркировки, так как поставляются в разном цветовом исполнении.

Область применения: монтажные коробки, осветительные приборы и оборудование.

Преимущества: низкая стоимость, простота применения, цветовое разнообразие, многократное использование. Недостатки метода: нельзя соединять между собой медь и алюминий, относительно слабая фиксация контактирующих поверхностей.

Гильзы для опрессовки

Соединительные обжимные гильзы — это полые алюминиевые либо медные трубки, в которые помещаются соединяемые провода. В отдельных случаях применяется как альтернатива сварке или пайке. Благодаря комбинированному варианту исполнения алюмомедные гильзы подходят для соединения разных типов кабеля (медного и алюминиевого).

Для создания надёжного контакта метод требует наличия специализированного инструмента — обжимных клещей. Обычные плоскогубцы для этой цели не подойдут, так как не имеют необходимых диаметров для опрессовки. Рекомендовано использование термоусадочных трубок для защиты гильзы от внешних воздействий.

Сфера применения: обжимные гильзы идеально подходят для организации безопасных контактов в розетках.

Преимущества: опрессовка — долговечный способ соединения, возможность коммутации медных и алюминиевых проводов между собой. Недостатки: относится к одноразовым/неразъёмным, требуют наличие специального инструмента.

Зажим «орех»

Удобный тип соединения проводников. Отличается простотой конструкции — 2 металлических пластины с местом под соединение и 4 зажимных винта по углам. Соединительные пластины защищаются карболитовой оболочкой, благодаря которой способ и получил своё название.

Область применения: в основном в распределительных щитах многоквартирных домов.

Преимущества: высокая степень надёжности, не требует разрыва проводника, к которому необходимо присоединить дополнительный провод, допустимо соединять между собой медь и алюминий. Недостатки: из-за размеров не подходит для использования в распределительных коробках, где требуется разместить много контактов, низкая степень пыле- и влагозащиты.

Болтовое соединение

Способ прост и не отличается эстетическими изысками. Однако надёжен и долговечен. Используется болт, 3 шайбы и гайка. Для создания контактной поверхности необходимо надеть первую шайбу на резьбу болта, прикрутить одну из токопроводящих жил, затем надеть вторую шайбу, прикрутить второй проводник, после чего надеть 3 шайбу и прочно зафиксировать гайкой.

Область применения: хорошо подходит в качестве временного соединения «на скорую руку». Не рекомендован к длительной эксплуатации, особенно в местах, где отсутствует возможность постоянного контроля.

Преимущества: допустимо соединение проводов из разных материалов, быстрота. Недостатки: металлические шайбы могут сильно нагреваться, что создаёт риск возникновения пожара, полное отсутствие пыле- и влагозащиты.

Сварка

Метод требует наличия профессиональных навыков работы со сварочными аппаратами и ряд специализированных инструментов: пассатижи, бокорезы, флюс (для сварки алюминия) и защитные средства для глаз.

Область применения: чаще всего используется на производстве.

Преимущества: крайне высокая степень надёжности ввиду сплавления контактирующих поверхностей. Недостатки: не подходит для сварки между собой меди и алюминия.

Пайка

Область применения: радио- и микроэлектроника (для присоединения проводов на плату). Пайка также применяется для скрепления между собой различных проводников.

Преимущества: допустимо соединение между собой меди и алюминия. Существенный недостаток — слабое место коммутации. Разрыв в месте пайки может произойти даже при слабом воздействии. Также необходим набор обязательных аксессуаров: паяльник либо паяльная станция и припой.

Скрутка

Один из самых популярных и примитивных способов соединения. Используется повсеместно и с любыми видами кабельно-проводниковой продукции. Относительно недавно включен в разряд запрещённых (прямого запрета в ПУЭ на это нет, но и в список разрешённых соединений скрутка не входит). Изолирование контактирующих поверхностей при скрутке осуществляется с помощью изоленты или с применением термоусадочных трубок.

В зависимости от многих факторов, таких как профессиональный навык, усилие при скручивании, применение зажимного инструмента, а также видов проводников может быть как надёжным, так и нет. Подобное соединение связано с определённым риском, так как со временем скрутка теряет свои прижимные свойства, вследствие чего ослабляется контакт между проводниками, что приводит к повышению температуры в месте соединения и возгоранию.

Применение: скрутка больше подходит для организации временного соединения. Для исключения возможных рисков рекомендовано воспользоваться одним из выше представленных способов.

Преимущества: быстрота и простота применения, возможность соединения меди и алюминия. Недостатки: высокий риск возникновения пожара, быстрое окисление места соединения и, как следствие, ухудшение контакта.

Скотчлок для соединения проводов

Выполняя электромонтажные работы мы используем различные приспособления, благодаря которым повышается качество и работоспособность будущих сетей. Большой популярностью пользуется скотчлок — соединитель проводов, который применяется чаще всего в слаботочных телекоммуникационных системах. Благодаря скотчлоку, обеспечивается исключительно высокая надежность соединений, производимых этим способом. Скотчлок представляет собой пластмассовый стыковочный соединитель, основной соединительной деталью которого служат металлические контакты. Обеспечивается высокая степень изоляции проводов, что значительно повышает надежность соединения.

Если сравнить метод пайки и использование скотчлока, можно сделать вывод что скотчлок имеет существенные преимущества. Ведь в данном случае абсолютно не нужен паяльник, а благодаря качественной герметизации соединений можно не применять дополнительную изоляцию. Простота данного приспособления заключается в том, что провода легко вставляются в разъем и снизу фиксируются плоскогубцами. Эти быстрые и достаточно простые действия позволяют сэкономить время, а при больших объемах работ это очень важно. Кроме того, дополнительная изоляция обеспечивается специальным гелем, который надежно защищает от влаги. Данный тип соединения используется с медными проводами, медным прокатом , а также с проводами с нанесенным полимерным покрытием. Скотчлок позволяет быстро и качественно соединять провода. Такое соединение применяется при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и др.

Рассмотрим, как используется соединение с помощью скотчлока. С помощью скотчлока, в котором установлен врезной контакт осуществляется соединение между собой двух проводов, с максимальным диаметром 0,4 мм. В данном случае, не нужна предварительная зачистка изоляции, достаточно нажатия красной кнопки, что приводит в действие контактную пластину. Под воздействием контактной пластины происходит прорезка изоляции проводов и их дальнейшее соединение путем внедрения в медную часть. По сути, это пружинный ножевой контакт специальной конструкции. После чего, происходит защелкивание крышки соединителя и удерживание в проводниках нужного контакта. Места контактов попадают под защиту водоотталкивающего геля, который размещен внутри скотчлока. Следовательно, обеспечивается герметичность всей зоны, где находятся контакты. Затем происходит диффузия, которая надежно соединяет холодным способом контакт и провод.

Такое соединение применяется, когда нужно сделать отвод провода от основной магистрали и необходимо надежно заизолировать соединение. Скотчлок рассчитан на работу с различными кабелями. Существуют такие конструкции скотчлоков, которые позволяют применять их в обычных электрических сетях. Поэтому, в данном случае максимальное сечение кабелей и проводов составляет 4 мм, а с учетом изоляции 5 мм. Изделия могут работать с номинальным напряжением 600 вольт, а в некоторых случаях 1000 вольт. Такие скотчлоки применяются при монтаже электрических сетей в жилых домах. Скотчлок имеет полипропиленовый корпус и обладает высокой устойчивостью к воздействию разнообразных химических веществ и растворителей. Для ножевого контакта используется луженая латунь, абсолютно не подверженная коррозии. Монтаж с применением скотчлоков выполняется обычными плоскогубцами.

В нашей сети магазинов можно приобрести универсальные соединители проводов — скотчлоки различных типов, например скотчлок изолированный HJKT3 — универсальный соединитель проводов, выполненный по технологии IDC, которая позволяет соединять медные, аллюминевые и стальные провода без предварительной подготовки провода. При подключении провода изоляция прорезается и устанавливается надежный электрический контакт.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
