Труба гофрированная металлическая для кабеля

Стальные гофрированные трубы для электропроводки

Выполнение электромонтажных работ должно проводиться с соблюдением норм противопожарной безопасности. В качестве одного из защитных средств при устройстве двух-, трехжильного кабеля чаще применяется металлическая гофрированная труба. Она выполняет противопожарную функцию и защищает кабель от механических воздействий.

Металлогофра для электропроводки

Гофрированная металлическая труба — это специальный защитный канал для проводки, полый внутри. Чаще производят тубы из оцинкованной стали, что обеспечивает их влагозащитные свойства.

Используют гофрированные трубы в следующих случаях:

• Прокладка элекрокабеля за легковоспламеняемыми панелями или поверх них: каркасные, деревянные щиты, вагонка, полимерные отделочные материалы.
• Укладка металлического гофрорукава для электропроводки в цементную стяжку пола или другие бетонные конструкции. Помимо механической защиты кабеля от сдавливания труба позволяет менять при необходимости старые провода на новые без демонтажа монолитной заливки.
• Устройство электропроводки открытым способом со стороны улицы: мощные кабели для освещения, сложной техники и др.
• Монтаж подземных систем электроснабжения.
• Устройство проводки близко к газопроводам, коммуникациям обогрева.
• Параллельная прокладка кабеля для исключения его пересечения.

Согласно ПУЭ (п.2.1.64), металлическая гофра для проводки должна быть полностью герметичной.

Виды гофрированных труб из металла

На рынке можно отыскать такие разновидности туб:

• Нержавеющие стальные. Имеют самую высокую стоимость среди представленных вариантов.
• Оцинкованные. Имеют в составе специальную ткань, которая обеспечивает целостность соединения звеньев гофры.
• Стальные с полимерной (ПВХ) оплеткой. Предназначены для устройства кабеля в местах повышенной взрывоопасности, в грунтах, воде. Этот вид трубы отличается повышенной герметичностью.
• Жестяные. Самый легкий вид металлической гофры. Актуален при устройстве электропроводки в местах с повышенной влажностью. Герметичность стыков звена обеспечивается специальной полипропиленовой пленкой.

Защитные каналы всегда отрезаются одним куском по метражу прокладываемого кабеля. Не допускается стыкование двух отрезов тубы.

Как работает металлогофра

Гофрированный металлический шланг работает по принципу сдерживающего барьера при высоком давлении на рукав с проводкой. Особенно это касается устройства кабеля в почве. Ребрами жесткости здесь выступают звенья тубы.

Если взять для сравнения гладкостенные и гофрированные трубы с равным условным диаметром, площадь второй будет значительно больше, чем первой. Здесь можно отследить принцип действия защитного канала по формуле из школьного курса общей физики:

где значения трактуются так:

• P – давление на трубу;
• F – сила, которая действует на поверхность перпендикулярно ее плоскости;
• S- площадь искомой поверхности.

Проанализировав формулу, становится понятно: чем больше общая площадь поверхности, которая подвергается механическому воздействию (давлению извне), тем меньшим оно является на каждый см2 рукава.

Технические характеристики гофрированных металлорукавов

Все металлические гофры для электропроводки имеют ряд своих технических параметров и характеристик. Их стоит учитывать при выборе каналов. Чаще информация представлена в виде маркировки на трубах. Обладают гофротубы из металла такими параметрами:

• Выдерживаемая нагрузка — до 125 Н/см2, до 320 Н/см2, до 750 Н/см2, до 1250 Н/см2, до 400 Н/см2: очень легкая, легкая, средняя, высокая, очень высокая нагрузка соответственно.
• Ударная прочность — от 0,5 кг/100 мм до 6,8 кг/100 мм.
• Жесткость — твердая, гибкая, особо гибкая, туба с эффектом памяти. При этом радиус гиба может варьироваться в пределах 25≤R≤150 мм.
• Температурные режимы эксплуатации — от -45 до +400 градусов по Цельсию.
• Коэффициент шероховатости — 0,008.
• Теплопроводность — 17 Вт/м*К.
• Внутреннее сечение – 16-50 мм.

Служат гофрированные металлические рукава более 30 лет.

Как выбрать металлическую гофру

Защитный канал для укладки кабеля выбирают по различным критериям, согласно условиям выполнения электромонтажных работ.

Первое условие выбора — внутреннее сечение рукава. Здесь опираются на участок электрики, который монтируется:

• подводка к точкам освещения — 16 мм;
• к выключателям или розеткам — 20 мм;
• монтаж слаботочного кабеля (антенна, телефон, интернет) — 25 мм;
• от щитка до распределительной коробки — 25 мм;
• соединение двух щитков между собой — 32 мм;
• переход кабеля между этажами — 40 мм;
• укладка проводов в грунте, трубах коллектора — 50 мм.

• Легкая труба имеет низкий уровень прочности. Предназначена для устройства проводки под натяжными либо подвесными потолками, за гипсокартоновыми конструкциями, за вагонкой. Такие тонкостенные гофрированные металлические трубы для электропроводки имеют самую меньшую стоимость.
• Тяжелая туба средней прочности. Её разрешено укладывать в цементную стяжку, штукатурку, грунт.
• Сверхтяжёлый рукав. Показан для применения в помещениях, к которым предъявляются высокие требования пожарной безопасности: общественные заведения с высокой посещаемостью, больницы, школы, детские сады.

Специалисты рекомендуют обращать внимание на производителя каналов. Самыми востребованными считаются:

• IEK (Россия);
• Legrand (Франция);
• Frankische (Германия).

Желательно при покупке просить у продавца сертификат качества на выбранный товар.

Преимущества и недостатки

Все гофрированные металлотрубы для проводки отличаются рядом преимуществ:

• высокий срок эксплуатации (30-50 лет);
• защита проложенного кабеля от мелких вредителей, грызунов, механических повреждений;
• простота установки канала на провода;
• возможность замены старой проводки на новую без сложных демонтажных работ;
• при условии заземления надежная защита от поражения током;
• устойчивость к влаге, давлению, температурным перепадам;
• нулевой уровень горючести;
• сравнительно малый вес.

К минусам использования защитного гофроканала относят:

• большие затраты на устройство проводки;
• трудоемкость процесса;
• риск скопления конденсата в канале и как следствие снижение сопротивляемости проводов.

Металлические гофры реализуются катушками либо метражом.

Материалы и марки

Для производства защитных каналов чаще используют нержавеющую или оцинкованную сталь. Первый вариант отличается большей прочностью (марка МРН). Трубы из нержавейки отличаются повышенной жесткостью и герметичностью.

Еще одна марка изделий – МГПнг. Производится такая стальная гофрированная труба с применением особого способа навивки звеньев, использованием уплотнительной нити и утолщенной изоляции. Прочная туба отличается при этом повышенной гибкостью.

Марка МРПИнг – изделия с верхним полимерным покрытием-оплеткой.

При необходимости надежной защиты кабеля от воды, нефтепродуктов лучше отдать предпочтение последнему варианту.

Прокладка электропроводки в металлической гофре

Чтобы свободно пропустить нужную длину кабеля по рукаву из гофры, нужно подготовить:

• отрез металлической трубы, равный метражу кабеля;
• кусок электропровода;
• колпачок от шариковой ручки или фломастера;
• кусочек шлифовальной шкурки.

Работу выполняют так:

• С помощью шкурки убирают выступающие грани колпачка, чтобы он принял гладкую цилиндрическую форму.
• Надевают элемент на конец кабеля. Запускают его в гофру и постепенно проталкивают до тех пор, пока колпачок не покажется с другой стороны канала.
• Желательно выполнять всю операцию на весу железной трубы, чтобы облегчить прохождение провода по каналу.

Этот способ подходит для использования тубы, в которой раньше уже прокладывался старый кабель. В новом канале устройство проводов выполняют так:

• Один конец кондуктора (специальной проволоки в полости трубы) чуть-чуть высвобождают.
• Им прокалывают двух- или трехжильный кабель в 1 см от его начала так, чтобы не повредить жилы. Пропускают конец проволоки через провод и скручивают его петлей. Остатки кондуктора можно заизолировать, чтобы они не цеплялись за ребра жесткости в защитном рукаве при прохождении электрошнура.
• Второй (противоположный) кончик кабельной проволоки нужно привязать к “якорю” (радиатор, прочная металлическая рейка).
• Остается натягивать металлогофру на провод двумя руками, пока не покажется его противоположный конец с другой стороны тубы.

Смонтированный рукав с кабелем крепят к стене дома в специальные клипсы-хомуты. Их располагают с шагом 30-40 см.

Гофрированная труба для прокладки кабелей и проводов

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

• Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
• Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

• Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
• ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;
• к розеткам и включателям — не менее 20 мм;

Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Металлическая гофра для проводки

В последнее время все более широкое применение находит металлическая гофра для проводки. Ее основное назначение заключается в надежной защите кабелей и проводов от теплового воздействия, механических повреждений и обеспечении пожарной безопасности. Помимо перечисленного, гофрированный шланг – это дополнительного рода страховка от получения электротравмы.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

• Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
• Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
• Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

К сведению. Основным преимуществом металлического гофрорукава для электропроводки является его негорючесть.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Характеристики металлических гофрированных труб

Металлические трубы для электропроводки отличаются по своим характеристикам, их также следует учитывать при покупке изделия.

По показателю устойчивости к внешним нагрузкам трубы для электропроводки подразделяются на следующие виды:

• очень высокая (выдерживает нагрузку до 4000 Н/кв.см);
• высокая (выдерживает нагрузку до 1250 Н/кв.см);
• средняя (выдерживает нагрузку до 750 Н/кв. см);
• легкая (выдерживает нагрузку до 320 Н/кв.см);
• очень легкая (выдерживает нагрузку до 125 Н/кв.см).

По показателю ударной прочности металлическая гофра может варьироваться от 0,5 кг/100 мм до 6,8 кг/100мм.

Номинальная температура металлорукава может варьироваться от -45С-+5С до +60С-400С.

Еще один важный показатель при выборе описываемых изделий – это фактор гибкости. Гофра может быть:

• жесткая;
• гибкая;
• очень гибкая;
• гибкая с эффектом памяти.

Выбор характеристик металлорукава для прокладки кабелей должен осуществляться с учетом целей, с которыми в дальнейшем гофра будет использоваться.

Сфера применения металлического рукава

Негорючий металлорукав для электропроводки находит в области электротехники самое широкое применение. Оно регламентируется правилами устройств электроустановок (ПЭУ). Этот нормативный документ устанавливает необходимость в использовании металлоруковов при организации электрической проводки по любым сгораемым конструкциям. При этом не имеет значения, идет ли речь об открытой проводке в доме, построенном из натуральной древесины, или о скрытой под подвесными потолками проводке.

Металлорукав для электропроводки обязателен к использованию с целью защиты кабелей при параллельной прокладке и пересечении трубопроводов. Особенное значение это имеет при электрофицировании объектов, расположенных в непосредственной близости к трубопроводам с повышенной температурой, а также к газопроводам.

Еще одна сфера, в которой часто используется гофротруба для электропроводки, – это прокладка кабеля внутри грунта. Благодаря своим жесткостным характеристикам, гофра не позволяет нагрузкам грунта повреждать проложенные кабели.

Металлогофра отлично защищает провода внутри помещений с разного рода агрессивными средами. Но, следует отметить, что в данном случае, согласно требованиям, сформулированным в п. 2.1.64 ПУЭ, рукав должен обязательно быть в полном герметичном исполнении.

Недостатки и достоинства металлической гофры

Для того чтобы электрооборудование не доставляло проблем по причине износа кабелей, металлическая гофра для прокладки оказывается просто незаменимой. К ее несомненным преимуществам могут быть отнесены следующие значимые моменты:

• длительный срок службы (при отсутствии дополнительных агрессивных факторов – до 50 лет);
• обеспечение эффективной защиты от грызунов и разного рода механических повреждений;
• высокий показатель экологичности;
• негорючесть;
• отсутствие восприимчивости к атмосферным воздействиям;
• обеспечение дополнительной защиты от поражения током;
• небольшой вес.

Недостатков у данной электромонтажной продукции не так много. Среди них могут быть названы:

• увеличение сроков монтажа электрической проводки;
• более высокая стоимость прокладки кабеля.

Учитывая тот факт, что достоинства металлической гофры явно превалируют над недостатками, нет ничего удивительного в том, что она находит столь широкое использование.

Особенности монтажа и эксплуатации

Прокладка кабеля в металлической гофре не представляет собой больших сложностей при условии того, что специалист, занимающийся монтажом, имеются опыт и достаточную квалификацию. Так что, если у вас отсутствуют необходимые для выполнения работы знания, целесообразнее воспользоваться помощью электриков.

В квартирах и жилых домах традиционно монтируется электрическая проводка скрытого типа. В таком случае гофра с кабелями укладывается в предварительно подготовленные с данной целью штробы, которые после монтажа заделываются и штукатурятся. В качестве альтернативного варианта может применяться внешняя электрическая проводка, которую обычно скрывают под подвесными потолками либо под гипсокартоном.

Если прокладка проводов электропроводки планируется в цементной стяжке основания пола, изделие для прокладки кабеля следует использовать тяжелого типа – оно рассчитано на достаточно высокую механическую нагрузку.

Когда речь идет о прокладке центральных магистралей, затягивание кабеля в гофру производится перед ее укладкой. Если речь идет про ответвления под выключатели либо розетки, протяжку вполне допустимо выполнять позднее.

При крепеже наружной проводки применяются специальные клипсы. Их размер подбирается в строгом соответствии с диаметром непосредственно самой гофры. В штробе допустимо крепление на алебастр и прочие быстрозастывающие растворы.

Цены на гофру для кабеля

По сравнению с рукавом для прокладки проводов и кабелей, выполненным их поливинилхлорида, металлическая гофра имеет более высокую стоимость. При этом вариант с протяжкой обычно оказывается несколько дороже, нежели без нее.

Продается металлическая гофра преимущественно бухтами по 50 или 100 метров, но некоторые продавцы реализуют материал на моторы. Покупать металлический рукав по метражу выгодно только в том случае, если требуется совсем небольшое количество гофры. Поскольку цена при розничной покупке 2-3 метров вполне логично оказывается несколько дороже, чем при покупке целой бухты.

Обозначить конкретные цены на описываемый материал не представляется возможным, поскольку данный показатель зависит от целого ряда факторов. Зачастую значение имеют не только толщина стенок, однородность материала и производитель, но и ценовая политика продавца.

Где купить

Несмотря на то, что металлическая гофрированная лента для прокладки кабелей не представляет собой дефицитную продукцию, приобрести действительно качественный материал по разумной цене не так просто, как может показаться на первый взгляд.

Поскольку прокладка кабеля в гофру имеет прямое отношение к безопасности, в том числе и пожарной, экономить на материале не рекомендуется самым настоятельным образом. Наиболее приоритетным вариантом для покупки будет продукция ведущих мировых производителей, проверенная временем и заслужившая среди специалистов хорошую репутацию.

Совершать покупки настоятельно рекомендуется непосредственно у производителя или его официального представителя. Если по какой-то причине ни первое, ни второе не представляется возможным, можно обратиться к крупным специализированным строительным супермаркетам. Только прежде, чем совершать покупку, обязательно попросите продавца предоставить сертификат соответствия. При отсутствии данного документа резоннее обратиться к другому продавцу, тем более что предложений в соответствующем секторе рынка более чем достаточно.

Видео

Как выбирается гофра металлическая для проводки

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

• Виды и характеристики гофрированной трубы
  • Виды гофрированной трубы
  • Характеристики металлической гофрированной трубы
• Применение металлической гофрированной трубы
• Преимущества и недостатки использования металлической гофры
• Вывод

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см 2 ,
  2. Легкая – нагрузка до 320 Н/см 2 ,
  3. Средняя – нагрузка до 750 Н/см 2 ,
  4. Высокая – нагрузка до 1250 Н/см 2 ,
  5. Очень высокая – нагрузка до 4000 Н/см 2 .
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

• Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
• Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
• Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
• Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
• Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно. Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

Так к достоинствам использования гофры можно отнести:

• Срок службы до 50 лет.
• Легко одевается на провод своими руками без применения дополнительных приспособлений.
• Защита от механических повреждений и грызунов.
• Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
• При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
• Дает возможность замены поврежденных участков кабеля.
• Является полностью не горючим материалом.
• Металл является экологически чистым материалом.
• Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

• Более высокая стоимость прокладки провода в гофре.
• Увеличение срока монтажа электропроводки
• Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

Купить гофру металлическую (гофрированную трубу)

Металлическая гофра позволяет прокладывать электропроводку внутри легковоспламеняющихся конструкций, защищая их от возгорания. Идеально подходит для прокладки проводки в деревянных домах, а также зданиях с перекрытиями из древесины.

Гофрированный металлорукав очень легко гнется без всяких приспособлений, не нарушая своего проходного сечения, а также не вызывая микротрещин и механических напряжений в металле.

• Описание
• Технические характеристики
• Список товаров

Представленный в нашем ассортименте продукции гибкий металлорукав для кабеля представляет из себя трубу, созданную из оцинкованной стали.

Гофрированные рукава имеют широкий спектр применений и используются в качестве недорогих гибких соеденительных элементов для компенсации перемещений, теплового расширения, поглощения вибраций или в качестве наливных шлангов.

Своей гибкостью и прочностью под давлением металлорукава обязаны принципу конструкции, которая представляет собой последовательность упругих гофров в форме лиры.

Металлические гофрированные трубы могут применяться для монтажа электропроводки, силовых кабелей или различных телекоммуникационных сетей внутри деревянных домов, мостов, туннелей и прочих сооружений.

Так как конструкция металлорукава состоит из негорючих материалов, его можно использовать при необходимости проложить проводку по сгораемой поверхности. Опять-таки, особая конструкция вне зависимости от диаметра способна выдерживать большие нагрузки без особых трудностей. Однако, в соответствии с требованиями пожаробезопасности, при монтаже в деревянном доме скрытой проводки в металлических трубах необходимо подкладывать несгораемый материал между металлорукавом и поверхностями из дерева. Такая изоляция должна располагаться на протяжении всей длины рукава и со всех сторон.

Стальная гофра незаменима при необходимости обеспечить следующие требования при прокладке проводки и электромагистралей:

• Прокладка кабеля в сырых и влажных помещениях;
• Защита кабеля от механических повреждений, в том числе от грызунов;
• Защита кабеля от перегибов;
• Обеспечение пожарной безопасности;
• Быстрота монтажа и высокая гибкость кабель-канала позволяет производить электромонтаж в стесненных условиях в максимально короткий срок;
• Неограниченный срок эксплуатации и отсутствие необходимости обслуживания.

В интернет-магазине «77Вольт» можно выгодно купить металлорукав с доставкой по Москве и в другие регионы России. В наличии есть оболочки разных диаметров для обустройства любых электросетей.

Труба гофрированная металлическая для кабеля

Сделано
в России

Лампа накаливания ЛОН 40вт 230-40 Е27 цветная гофрированная упаковка (Шар)

• Код товара 9788319
• Артикул 8101202
• Производитель Калашниково

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная ПНД Строительная безгалогенная (HF) с/з д25 (50м) (022551)

• Код товара 4346127
• Артикул PR.022551
• Производитель Промрукав

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная ПНД Строительная безгалогенная (HF) с/з д16 (100м) (021651)

• Код товара 1447430
• Артикул PR.021651
• Производитель Промрукав

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная ПНД Строительная безгалогенная (HF) с/з д32 (25м) (023251)

• Код товара 2676214
• Артикул PR.023251
• Производитель Промрукав

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная ПНД Строительная безгалогенная (HF) с/з д20 (100м) (022051)

• Код товара 2430128
• Артикул PR.022051
• Производитель Промрукав

Сделано
в России

С этим покупают Посмотреть

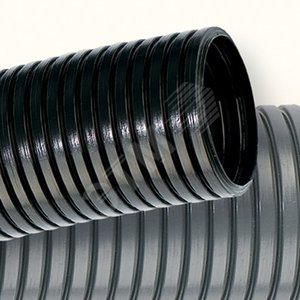

Труба гофрированная ПНД 25 мм с протяжкой черная (50м) (71725)

• Код товара 9794034
• Артикул 71725
• Производитель DKC/Octopus

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная 10мм V2 Dвн=9.7мм Dнар=13мм (PA601013F2)

• Код товара 9833535
• Артикул PA601013F2
• Производитель DKC/Octopus

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная DN17мм ПВ-2 Dвн=16.8 мм Dнар= 21.2 мм полиамид (PA611721F2)

• Код товара 8965036
• Артикул PA611721F2
• Производитель DKC/Octopus

Сделано
в России

Труба гофрированная двустенная 50мм с протяжкой с муфтой красная (50м) (CTG12-050-K04-050-R)

• Код товара 3887479
• Артикул CTG12-050-K04-050-R
• Производитель IEK

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная DN23мм ПВ-0 Dвн 22.6мм Dнар 28.5мм с протяжкой темно-серая полиамид (PA612329F0)

• Код товара 6622185
• Артикул PA612329F0
• Производитель DKC/Octopus

Сделано
в России

Лампа накаливания декоративная ДС 60вт ДС-230-240в Е14 (свеча) гофрированная упаковка

• Код товара 9732612
• Артикул 8109002
• Производитель Калашниково

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная DN17мм ПВ-0 Dвн 16.8мм Dнар 21.2мм полиамид 6 с протяжкой темно-сера (PA611721F0)

• Код товара 5266196
• Артикул PA611721F0
• Производитель DKC/Octopus

Сделано
в России

С этим покупают Посмотреть

Труба гибкая ПНД 32мм с протяжкой черная (25м) (CTG20-32-K02-025-1)

• Код товара 9815337
• Артикул CTG20-32-K02-025-1
• Производитель IEK/Трубы гофрированные гибкие ПНД

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная ПНД 40 мм с протяжкой черная (15м) (CTG20-40-K02-015-1)

• Код товара 9815338
• Артикул CTG20-40-K02-015-1
• Производитель IEK/Трубы гофрированные гибкие ПНД

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная ПНД 16 мм с протяжкой черная (100м) (CTG20-16-K02-100-1)

• Код товара 9815334
• Артикул CTG20-16-K02-100-1
• Производитель IEK/Трубы гофрированные гибкие ПНД

Сделано
в России

С этим покупают Посмотреть

Труба гибкая ПНД 50мм с протяжкой черная (15м) (CTG20-50-K02-015-1)

• Код товара 9815339
• Артикул CTG20-50-K02-015-1
• Производитель IEK/Трубы гофрированные гибкие ПНД

Сделано
в России

С этим покупают Посмотреть

Труба гофрированная ПНД 25 мм с протяжкой черная (50м) (CTG20-25-K02-050-1)

• Код товара 9815336
• Артикул CTG20-25-K02-050-1
• Производитель IEK

Сделано
в России

Лампа накаливания декоративная ДС 40вт ДС-230-240в Е14(свеча) гофрированная упаковка

• Код товара 9732611
• Артикул 8109001
• Производитель Калашниково

Сделано
в России

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

Мы в социальных сетях

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

© 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Трубы для кабеля и комплектующие

Найдено товаров: 93

Доступно со склада самовывоза

Бренд: No name; Назначение: Для проводов и кабелей; Диаметр: 20; Цвет: Серый; Тип товара: Труба; Труба: ПВХ; Длина бухты: 100; Вес: 3,97;

Доступно со склада самовывоза

Бренд: DKC; Материал: ПВХ; Диаметр: 20; Цвет: Серый; Тип товара: Труба; Труба: ПВХ; Длина бухты: 100; Вес: 4,7;

Доступно со склада самовывоза

Бренд: Промрукав; Назначение: для труб; Материал: АБС-пластик; Диаметр: 20; Цвет: Серый; Тип товара: Крепеж-клипса; Фасовка: 150; Вес: 0,45;

Доступно со склада самовывоза

Бренд: No name; Назначение: Для проводов и кабелей; Диаметр: 16; Цвет: Серый; Тип товара: Труба; Труба: ПВХ; Длина бухты: 100; Вес: 2,981;

Доступно со склада самовывоза

Бренд: DKC; Материал: ПВХ; Диаметр: 16; Цвет: Серый; Тип товара: Труба; Труба: ПВХ; Длина бухты: 100; Вес: 3,65;

Доступно со склада самовывоза

Привезем в строительные центры

06/12 после 11:00

при заказе до 06/12 до 00:06

Бренд: Промрукав; Назначение: Для проводов и кабелей; Диаметр: 20; Цвет: Черный; Тип товара: Труба; Форма излива: Плоский; Труба: ПНД; Длина бухты: 100; Вес: 4,912;

Доступно со склада самовывоза

Бренд: Промрукав; Назначение: для труб; Материал: Полистирол; Диаметр: 20; Цвет: Черный; Тип товара: Крепеж-клипса; Фасовка: 100; Вес: 0,319;

Доступно со склада самовывоза

Бренд: Промрукав; Назначение: для труб; Материал: АБС-пластик; Диаметр: 16; Цвет: Серый; Тип товара: Крепеж-клипса; Фасовка: 200; Вес: 0,46;

Доступно со склада самовывоза

Привезем в строительные центры

06/12 после 11:00

при заказе до 06/12 до 00:06

Бренд: Промрукав; Назначение: Для проводов и кабелей; Диаметр: 16; Цвет: Черный; Тип товара: Труба; Форма излива: Плоский; Труба: ПНД; Длина бухты: 100; Вес: 3,599;

Доступно со склада самовывоза

Бренд: Промрукав; Назначение: для труб; Материал: Полистирол; Диаметр: 16; Цвет: Черный; Тип товара: Крепеж-клипса; Фасовка: 100; Вес: 0,245;

Доступно со склада самовывоза

Бренд: No name; Назначение: для труб; Диаметр: 20; Цвет: Серый; Тип товара: Крепеж-клипса; Фасовка: 10; Вес: 0,01;

Доступно со склада самовывоза

Бренд: DKC; Материал: ПНД; Диаметр: 20; Цвет: Черный; Тип товара: Труба; Труба: ПНД; Длина бухты: 100; Вес: 4,7;

Доступно со склада самовывоза

Бренд: No name; Назначение: Для проводов и кабелей; Диаметр: 20; Цвет: Серый; Тип товара: Труба; Труба: ПВХ; Длина бухты: 3; Вес: 0,23;

Доступно со склада самовывоза

Бренд: No name; Назначение: Для проводов и кабелей; Диаметр: 25; Цвет: Серый; Тип товара: Труба; Труба: ПВХ; Длина бухты: 50; Вес: 2,742;

Доступно со склада самовывоза

Бренд: DKC; Назначение: для труб; Материал: Пластик; Диаметр: 20; Цвет: Серый; Тип товара: Крепеж-клипса; Фасовка: 100; Вес: 0,3;

Доступно со склада самовывоза

Бренд: DKC; Назначение: для труб; Материал: Пластик; Диаметр: 16; Цвет: Серый; Тип товара: Крепеж-клипса; Фасовка: 100; Вес: 0,3;

Доступно со склада самовывоза

Бренд: No name; Назначение: для труб; Диаметр: 25; Цвет: Серый; Тип товара: Крепеж-клипса; Фасовка: 10; Вес: 0,05;

Доступно со склада самовывоза

Бренд: DKC; Назначение: для труб; Материал: Пластик; Диаметр: 20; Цвет: Серый; Тип товара: Крепеж-клипса; Фасовка: 100; Вес: 0,3;

Доступно со склада самовывоза

Бренд: DKC; Материал: ПВХ; Диаметр: 25; Цвет: Серый; Тип товара: Труба; Труба: ПВХ; Длина бухты: 50; Вес: 3,23;

Доступно со склада самовывоза

Бренд: No name; Диаметр: 20; Цвет: Черный; Тип товара: Труба; Труба: ПНД; Длина бухты: 100; Вес: 5,3;

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях функционирования сайта, проведения ретаргетинга, статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших предпочтений и интересов.
