Трубы ДКС для прокладки кабеля в земле

Трубы гофрированные ДКС «Октопус»

Гофрированные трубы DKC пригодны для использования даже в условиях экстремально низких температур (до –40°С), т.к. они сохраняют гибкость и ударопрочность.
Также отличительной особенностью является способность выдерживать и экстремально высокие температуры (до +105°С), а также тепловое воздействие до +150° С в течение короткого промежутка времени.

Как правильно выбрать тип труб и их диаметр, читайте ниже.

Гофротрубы DKC в магазине «Синэл-Электрика»:

  • Магазин находится в 7 минутах ходьбы от метро Сокол.
  • У нас только официальная продукция.
  • Доставим Вашу покупку не только по Москве, но и по всей России.
Трубы из полиамида

Назначение: предназначены для защиты изолированных проводов и кабелей от механических повреждений, пыли, влаги, агрессивного воздействия жидкостей и газов в электрических машинах, индустриальном оборудовании и робототехнике.

Отличительные особенности:

Высокая гибкость
Стойкость к температуре

Стойкость к ультрафиолету
Ударопрочность

Трубы, не распространяющие горение

Назначение: дополнительная электрическая изоляция и защита от внешних воздействий изолированных проводов и кабелей в электрических машинах, индустриальном оборудовании, робототехнике, на транспорте, а также при открытой и скрытой, внутренней и наружной прокладке в зданиях и сооружениях.

Отличительные особенности:

Стойкость к температуре
Высокая гибкость
Устойчивостью к влаге

Трубы из ППЛ (серия 10)

Назначение: трубы предназначены для прокладки в них электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, выполненных изолированными проводами, шнурами или кабелями.

Отличительные особенности:

Не распространяет горение
Устойчивостью к влаге
Устойчивостью к старению

Повышенная эластичность
Ударопрочность
Все сертификаты

Трубы из ПВХ (серия 9)

Назначение: трубы предназначены для прокладки в них электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, выполненных изолированными проводами, шнурами или кабелями.

Отличительные особенности:

Не распространяет горение
Обладает устойчивостью к воздействию влаги
Имеются все необходимые сертификаты

Трубы из ПНД (серия 7)

Назначение: трубы предназначены для прокладки в них электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, выполненных изолированными проводами, шнурами или кабелями.

Отличительные особенности:

Устойчивость к влаге
Устойчивость к старению
Повышенная эластичность

Ударопрочность
Широкий диапазон температур
Для внутренней и внешней установки

Аксессуары

Аксессуары для труб ДКС разработаны в строгом соответствии с размерами продукции, что обеспечивает идеальную герметизацию. Среди представленных аксессуаров вы найдете: втулки, протяжки, крышки, заглушки, крюки, суппорты, различные виды коробок.

Отличительные особенности:

Трубы надежно и быстро стыкуются с аксессуарами (труба защелкивается в аксессуар). При необходимости Вы сможете легко демонтировать трубу из аксессуара, для этого достаточно просто нажать на замок фиксатора.

Выбор труб в зависимости от условий прокладки

Условия прокладки трубы можно разделить на скрытую прокладку и открытую прокладку.

Скрытая прокладка — прокладка внутри стен, полов, потолков. К скрытой прокладке также относится и прокладка в фальш-пространствах строительных конструкций (в пустотах фальш-стен, фальш-полов, фальш-потолков). Скрытую прокладку, с точки зрения требований пожарной безопасности, можно разделить на три типа, в каждом из которых могут и должны применяться различные трубы.

  • Прокладка внутри негорючих материалов (в штробах бетонных и кирпичных стен, в стяжке полов, при монолитном бетоностроении и т.д.).
    В этом случае, с точки зрения ПУЭ могут быть применены любые трубы как не распространяющие горение, так и распространяющие горение. Однако в последнее время ужесточаются требования по данному вопросу со стороны пожарной инспекции и в настоящее время при строительстве объектов социальной сферы — детских садов, школ, гостиниц, как правило, требуется использовать трубу не распространяющую горение, даже если она проложена в монолитном бетоне.
  • Прокладки в пустотах негорючих строительных конструкций (внутри негорючих фальш-стен, фальш-полов, фальш-потолков — к примеру, бетонная стена обшита гипсокартоном).
    Применяются не распространяющие горение пластиковые трубы (использовать распространяющую горение гофру ПНД в этом случае уже нельзя).
  • Прокладка внутри сгораемых перекрытий (внутри деревянных или других горючих стен, в том числе прокладка по бетонной или кирпичной стене с последующей обшивкой деревом или другой горючей облицовкой).
    Должны применяться только негорючие трубы (обычно — металлические электросварные трубы). Применение не распространяющих горение пластиковых труб запрещено.

Открытая прокладка — прокладка по поверхности стен, полов, потолков. Открытую прокладку можно разделить на пять типов.

  • Прокладка в помещении по негорючим материалам.
    Применяются не распространяющие горение пластиковые трубы.
  • Прокладка в помещении по горючим материалам (к примеру, по деревянной стене).
    В соответствии с ПУЭ глава 2.1, в подобных условиях прокладки можно использовать трубы не распространяющие горение, при этом при использовании кабеля (провода) в распространяющей горение изоляции мы должны обеспечить расстояние не менее чем в 10 мм от трубы до горючей стены. Обеспечить необходимое расстояние позволит пластиковый держатель. При использовании не распространяющей горение трубы в сочетании с кабелем не распространяющим горение (кабели типа NYM, ВВГнг и т.п.) можно прокладывать не распространяющую горение трубу непосредственно по горючим основаниям.
  • Прокладка снаружи зданий.
    С точки зрения пожарной безопасности труба не должна распространять горение. С точки зрения стойкости к атмосферным воздействиям мы рекомендуем использовать не гофрированные, а жёсткие гладкие трубы, причём под навесом в отсутствии прямого воздействия ультрафиолета и атмосферных осадков.
  • Открытая прокладка в пожароопасных помещениях.
    В пожароопасных помещениях допускается применение не распространяющих горение пластиковых труб в сочетании с кабелем не распространяющим горение. Выбор типа труб для прокладки в пожароопасных помещениях необходимо осуществлять в соответствии с согласованной проектной документацией.
  • Открытая прокладка во взрывоопасных помещениях.
    Во взрывоопасных помещениях допускается проводка в металлических трубах, иных специальных трубах, либо специальным кабелям. Использовать пластиковые трубы для электропроводки нельзя.

Труба ДКС: простая и надёжная защита электрического кабеля

Труба ДКС (название происходит от предприятия, выпускающего эти изделия — АО «Диэлектрические кабельные системы») изготавливается из различных полимеров и служит для предохранения электрических проводов от внешних воздействий. Область применения этого изделия довольно обширна: жилые дома, производства, складские помещения и т. д. С их помощью можно выполнить проводку электрических сетей практически любых типов.

Труба ДКС предназначена для прокладки электрических и сетевых кабелей открытым и закрытым способом

Особенности и преимущества труб ДКС

Такие детали производятся в виде полых, цилиндрических конструкций из разнообразных полимеров (ПВХ, ПНД, ПП). Они отлично справляются с защитной функцией. Также проводка, выполненная в таких трубах, имеет более эстетичный вид и может подойти для любого дизайна помещений. Монтаж таких труб можно проводить как открыто, так и скрыто. Кроме этого, установка ДКС конструкций может выполняться на стенах, полу, потолке, под полом, в стенах и т. д.

На сегодняшний день существует несколько видов этих изделий и все они обладают своими плюсами и минусами. Рассмотрим основные виды ДКС труб:

  • жёсткая;
  • гибкая;
  • металлическая;
  • полиэтиленовая (ПЭ);
  • полипропиленовая (ПП).

Важно! Напряжение в электросети, где используется ДКС труба, не должно быть больше 1000 В. Пренебрежение этим пунктом может быть опасным для жизни.

Выделяют такие преимущества ДКС изделий:

  • малый вес;
  • износостойкость;
  • резистентность к низким температурам;
  • долгий срок службы (до 50 лет);
  • экологичность (не выделяют вредных веществ, которые могут причинить вред здоровью человека);
  • резистентность к ультрафиолетовым лучам;
  • вибрационная устойчивость;
  • отсутствие потребности в частых профилактических проверках;
  • приятный внешний вид (маскировка проводов);
  • простота монтажа.

Трубы этого типа устойчивы к нагрузкам, поэтому их используют для прокладки сетей в сложных условиях

Виды и характеристики ДКС труб

Провода, которые протягивают внутри ДКС конструкций, должны состоять из негорючих материалов или слабогорючих (оснащённых изоляцией).

Монтаж ДКС коммуникаций может быть:

  • скрытым;
  • частично скрытым (комбинированный тип установки);
  • открытым.

Кроме этого, все эти изделия подразделяются на:

  • гладкие;
  • гофрированные.

Гофрированная труба, в свою очередь, бывает:

  • одностенная;
  • двустенная.

Одностенный тип используется в тех случаях, когда конструкция не будет подвержена высоким нагрузкам. Основная задача одностенных ДКС изделий — это предохранение кабельной коммуникации от влаги и грязи. Монтаж такой системы отличается скоростью и простотой. Кроме этого, такая система является бюджетной и стала довольно популярной в квартирах и частных домах.

Гофрированные изделия отличаются высокой прочностью и гибкостью

Двустенная линия используется в тех случаях, когда требуется повышенная защита электропроводки. Изделия с большими диаметрами могут переносить высокие показатели нагрузки и прокладываться закрытым способом. Кабельные линии ДКС используют для прокладки проводов, которые обладают облегчёнными свойствами благодаря своей защитной оболочке. Отсутствие металлического защитного слоя снижает вес коммуникации, делает её дешевле и проще в монтаже.

Двустенная гофрированная ДКС труба

Двустенная гофротруба ДКС состоит из двух слоёв: внутреннего гладкого и наружного гофрированного. Наружный слой производят из полиэтилена низкого давления, а внутренний — из полиэтилена высокого давления.

Такие изделия выделяются на фоне других высокими показателями кольцевой жёсткости, что позволяет им сопротивляться серьёзным механическим нагрузкам. Кроме этого, они обладают деформационным коэффициентом, который равен 10%. Это качество является невероятно полезным, так как предохраняет систему от потери герметичности.

По показателю жёсткости выделяют такие трубы:

  • гибкие двустенные гофрированные;
  • усиленные двустенные гофрированные.
Читать еще:  На выключатель идет фаза или ноль

Рассмотрим подробнее основные области, в которых прочно закрепилось использование таких деталей в качестве защитных элементов электропроводки:

  1. Электроснабжение. Трубы двустенные ДКС широко используются для защиты электросетей в условиях подвижных грунтов, а также в грунтах с высоким показателем влажности.
  2. Жилищно-коммунальное хозяйство. В этой сфере ДКС изделия применяются в качестве альтернативы бронированным кабелям, которые используются для уличных фонарей и осветительных приборов рекламных вывесок и плакатов.
  3. Транспортная инфраструктура. Монтаж ДКС изделий для транспортной системы проводится под дорожным покрытием, а именно: автомобильные магистрали, железные дороги, взлётно-посадочные полосы аэропортов.
  4. В частных домах. В этом случае они часто используются как конструктивный элемент дренажных и поливных систем.

Гофротрубы используют для прокладки сетей в жилых домах и производственных помещениях

Характеристики двустенных гофротруб ДКС

Двустенная гофротруба в первую очередь классифицируется по номеру серии: на сегодняшний день наиболее распространены группы под номерами: 7, 9, 10. В зависимости от серии эти изделия выполняются из различных полимерных материалов. Серия №7 представлена деталями, изготовленными из полиэтилена низкого давления (ПНД). К основным плюсам таких изделий относят:

  • резистентность к кислотным средам;
  • надёжность;
  • сопротивляемость ультрафиолетовым лучам;
  • способность переносить неблагоприятные условия окружающей среды.

Серия №9 выполняется из поливинилхлорида (ПВХ) и может быть представлена двумя видами труб:

  • лёгкие;
  • тяжёлые.

Полезная информация! Тяжёлые гофротрубы 9 серии используются для скрытой прокладки, например, под бетонными частями зданий, и способны переносить большие нагрузки. Лёгкие применяют в качестве защитных элементов проводов и кабелей внутри здания.

К основным преимуществам изделий, выпускающихся под этим номером, относят:

  • отличные защитные характеристики;
  • устойчивость к механическим воздействиям;
  • прочность;
  • термостойкость;
  • огнеупорность;
  • резистентность к влаге.

Изделия 10 серии производятся из полипропилена (ПП) и обладают такими положительными качествами:

  • износостойкость;
  • антикоррозийные свойства;
  • способность осуществлять работу при контакте с активными химическими веществами;
  • непроводимость электрического тока.

Модели с протяжкой существенно облегчают размещение кабеля внутри трубы

Внутренний слой выполнен гладким, для того, чтобы во время эксплуатации такой конструкции максимально снизить силу трения, возникающую из-за контакта проводки и внутренней поверхности двухслойной трубы. Это существенно облегчает протягивание кабеля.

Выбор диаметра ДКС гофротрубы

ДКС детали гофрированного типа имеют широкий ассортимент диаметров, выбор которых зависит от конкретного случая. Рассмотрим основные правила по подбору диаметров таких труб в тех или иных ситуациях:

  • для приборов, которые выполняют осветительные функции, как правило, используют детали с сечением 16 мм.
  • для выключателей и розеток проводят изделия ДКС диаметром 20 мм.
  • проводку от вспомогательного распределительного щитка до главного защищают трубами, диаметр которых равняется минимум 25 мм.

Внутренние и внешние диаметры ДКС труб представлены в таблице №1.

Таблица 1

ДиаметрВнутренний диаметр, ммВнешний диаметр, мм
6350,663
5039,650
4031,540
3224,532
2518,325
2014,120
1610,716
  • для защиты проводки между двумя электрощитами используют ДКС трубы с сечением минимум 32 мм.
  • для междуэтажной проводки применяют изделия с диаметром от 40 до 50 мм.
  • провода для телефонов и сигнализации предохраняют трубами с сечением 16 мм.
  • для коаксильных систем идеально подходят изделия с сечением 20 мм.

Обратите внимание! Некоторые изделия поступают в продажу сразу с дополнительными комплектующими, что упрощает покупку и монтаж конструкций из них. Соединение между двумя гофротрубами может быть муфтовым или каким-либо другим. Однако соединение с помощью муфт рекомендуется специалистами для надёжности и увеличения эксплуатационного срока ДКС труб.

Диаметр труб выбирают исходя из типа кабеля и способа прокладки сети

Советы по прокладке гофрированных труб ДКС

Существует несколько положений, которые стоит учитывать, осуществляя монтаж двухслойных гофрированных ДКС деталей. Для правильной установки рекомендуется внимательно изучить каждое из них.

  • осуществляя монтаж конструкции из двухслойных гофротруб, стоит избегать острых углов и нескольких углов, расположенных рядом друг с другом;
  • рабочая дистанция для проводки кабеля в тубе трубы составляет около 20–25 м. Превышение этих показателей без специальных приборов категорически запрещается;
  • для увеличения длины коммуникации используются специальные транзитные коробки, причём расположение таких коробок должно быть максимально приближенным к середине существующего отрезка;
  • категорически запрещается выполнять проводку нескольких не связанных друг с другом электросетей;
  • важно помнить, что выбор изделия для проводки кабеля, зависит от направленности электросети.
  • в монолитных конструкциях на стадии стройки применяются тяжёлые гофротрубы ДКС, которые проводят до момента заливки арматурного скелета цементным раствором. Таким образом, они оказываются в стенах. Кабель проводят в последнюю очередь.
  • Конструкция, заложенная в стенах здания, является долговечной и позволяет осуществлять замену кабеля в любой момент эксплуатации.

ДКС трубы отличаются огромным ассортиментом изделий, которые варьируются в зависимости от диаметра, количества и толщины стенок, а также от состава поверхности (гладкие, гофрированные). Каждый из видов ДКС изделий является уникальным и нашёл своё применение в какой-либо отрасли. Огромной популярностью пользуется двустенная деталь с ребристыми (гофрированными стенками), которая при правильном выборе и соблюдении правил монтажа может прослужить длительный срок, предохраняя электропроводку от внешних воздействий.

Трубы для подземной прокладки кабеля

Достаточно часто при прокладке кабелей с высоким напряжением или в случае невозможности их укладки по воздуху возникает необходимость создания подземных коммуникаций. Они позволяют не только предотвратить к ним несанкционированный доступ, но и обеспечить высокий уровень электробезопасности. В настоящее время для прокладки кабелей в земле очень широкое распространение получили полиэтиленовые трубы.

  • Описание
  • Технические характеристики
  • Список товаров

Одновременно с положительными сторонами существует и негативная, которая заключается в особых условиях эксплуатации: повышенные механические нагрузки, влияние влаги, промерзание грунта, воздействие различных вредителей. Именно поэтому силовой кабель для подземной прокладки должен быть выбран правильно.

Поскольку для укладки кабельных подземных электросетей потребуется рытьё траншеи, то в первую очередь необходимо учитывать её глубину, тип грунта и особенности ландшафта. Если речь идёт о неустойчивых слоях грунта, сейсмически активных, а также о глубокопромерзающих, то это говорит о том, что кабель должен обладать достаточной механической прочностью, чтобы противостоять различным возможным воздействиям.

Технические характеристики труб для подземной кабельной прокладки

ХарактеристикаЗначение
НазначениеЗащита кабеля, кожух
МатериалВторичный полиэтилен ПЭ
Внешний видГладкие/гофрированные, черные /серые
Диаметры16-63 мм
ДавлениеБезнапорные системы
СоединениеМуфтовое, сваркой встык
ФормаБухты 50-100 м

119530, г. Москва, Очаковское шоссе, д. 32, офис №37

+7 (499) 703-3412
+7 (495) 763-3005

Мы в социальных сетях:

77Volt — интернет-магазин электрики и электротоваров оптом и в розницу

Производитель DKC

О компании DKC

ГК «ДКС» — кабеленесущие системы и низковольтное оборудование, признанные во всем мире!

DKC — уверенное покорение мирового рынка электротехнических изделий! Торговую марку DKC® можно увидеть на 9 группах ее продукции (от металлических каналов до взрывозащищенного оборудования), насчитывающих более чем 35 тыс. видов изделий, большинство из которых выпускается на основе собственных патентов.

Краткая информация о Группе компаний DKC

Годом основания ГК «ДКС» стал 1998. И, несмотря на то, что это год мирового экономического кризиса, приведший, как и многие страны мира, даже Россию к техническому дефолту, DKC не только выстояла, но и сделала решительный шаг к выходу на мировой рынок электротехнической продукции, который она в дальнейшем и смогла завоевать. Кабеленесущие системы и электрощитовое оборудование сейчас производятся группой «ДСК» не только в самой РФ (производственные мощности расположены в Твери), но и в соседней Украине (комплекс в Киевской области), Европе (Венгрия, Италия, Румыния) и даже за океаном в Южной Америке (Бразилия).

Кроме того, практически во всех крупных городах России, отдельных областных центрах стран СНГ и ряде промышленных европейских и бразильских городов работают региональные представительства DKC. Всего же в 7 странах мира имеется 42 таких представительства и 25 производственно-складских комплекса ГК «ДСК». Кроме них, кабельную и иную диэлектрическую продукцию компании потребители имеют возможность приобрести в 80 странах мира у дистрибьюторов «ДСК» и в ее 900 офисах продаж.

Их сеть постоянно расширяется с учетом спроса на дкс технику. Вскоре она будет поставляться в Южную Америку, Центральную Африку, Юго-Восточную Азию и на Ближний Восток. Заключаются договора с новыми дистрибьюторами, открываются офисы продаж и т. д.

Ассортимент

В каталоге компании DKC насчитывается более 35 тыс. продуктов (изделий, компонентов), многие из которых изготавливаются на базе собственных патентов. Всю продукцию можно условно подразделить на девять групп:

Металлические каналы

  • Листовые лотки дкс (их системы и аксессуары) различных размеров

Их предназначение — открытая прокладка кабелей (проводов) в крупноразмерных помещениях (складах, производственных цехах) и на открытых территориях, включая зоны, подвергающиеся воздействию химически активных реагентов. Каждая такая система состоит из лотков dkc (могут быть с перфорацией), оцинкованных стальных крышек, ответвительных коробок dkc, деталей соединения и специальных креплений dkc. Такие системы рассчитаны на быструю прокладку пыле- и влагозащищенных трасс кабелей dkc. Отдельные виды металлических кабельных каналов dkc предназначены для монтажа огнеустойчивых линий, выдерживающих высокую температуру более полутора часов. Кроме того, такие лотки дкс устойчивы к коррозии, к соленой (морской) среде и способны даже продолжать работу в условиях землетрясения до 9 баллов.

  • Эстакады (модульные) и их системы
Читать еще:  Допустимые потери напряжения в сетях освещения

В систему таких эстакад входят универсальные стойки, по которым прокладываются кабеля (обычно в трубах dkc) над поверхностью земли. Такие конструкции прочны, компактны, легки и устойчивы к коррозии. Их используют в местах, в которых земляные работы запрещены, и, кроме того, если требуется быстрый доступ к кабелям — электро- и подстанции, нефтедобывающие предприятия и т. д.

Молниезащита и огнестойкие кабальные линии (ОКЛ):

  • система «Jupiter» объединяет молниезащиту каналов dkc (отвод молнии в землю в случае прямого удара) и заземление (рассеивание ее энергии путем отвода в землю);
  • «Vulcan» — системы огнестойких проходок, обеспечивающих защиту трасс кабелей dkc от распространения по ним огня в случае пожара.

Системы организации рабочих мест (ОРМ)

Под таким общим названием «ДКС» производит короба различных видов и назначения для кабелей и разнообразные электроустановочные изделия (далее ЭУИ) и аксессуары:

  • модульные щитки (из пластика) «RAM base»;
  • короба для кабелей (бюджетный вариант) «In-liner Classic».

Предназначены для открытого монтажа проводов и кабелей. В систему входят телефонные и компьютерные розетки dkc. Изготавливаются из белого пластикового профиля dkc.

  • Инновационные короба для кабелей «In-liner Front»

Имеют эстетический вид. Изготавливаются из пластика с белой глянцевой поверхностью. Легко монтируются и позволяют одновременно прокладывать силовые и сигнальные кабельные линии.

  • Короба и сервисные стойки (колонны) из алюминия для кабелей «In-liner Aero»

Отличный вариант для прокладки открытых электропроводок в банках, офисах, торговых центрах и т.д. Преимущества: имеют стильный вид, экологичны, устойчивы к ударам и долговечны.

  • Системы «Avanti», «Viva», «Brava» и «Angara», как ЭУИ.

Электротехнические трубы дкс

Такие трубы производятся в широком ассортименте (различных типов и размеров). В каталоге имеются трубы гибкие dkc, трубы жесткие dkc, трубы пвх dkc, металлические трубы гофрированные дкс, трубы гофрированная пвх dkc, dkc трубы гибкие гофрированные, пнд трубы dkc, двустенные трубы dkc и др.

Оборудование для автоматизации

Это оборудование является низковольтным и представлено в каталоге компании корпусами из металла и пластика (навесными, универсальными, ударопрочными и др.) для аккумуляторов, электропроводки, различных контролирующих систем и т.д.

Оборудование для ИТ

К этому оборудованию относятся напольные и навесные шкафы «RAM telecom», в которых монтируется сетевое телекоммуникационное и серверное оборудование. Они устойчивы к несанкционированному проникновению (взлому) и одновременно доступны для обслуживания.

Материалы для эл. проводки

ДКС предлагает их в комплекте, состоящем из перфорированных коробов, оплетки, хомутов и наконечников для проводников (провода или кабеля), DIN-реек и держателей dkc к ним, ряда специнструментов, изоленты, изоляторов, спейсеров и т.д.

Оборудование для монтажа сетей с низким (средним) напряжением

Это система распределительная «RAM power» с набором шинопроводов и понижающими/повышающими трансформаторами.

Оборудование, защищенное от взрыва

В «ДКС» это система «Armex» с корпусами, коробками и кабельными вводами, защищенными от взрыва.

Трубы ДКС для прокладки кабеля в земле

Сделано
в России

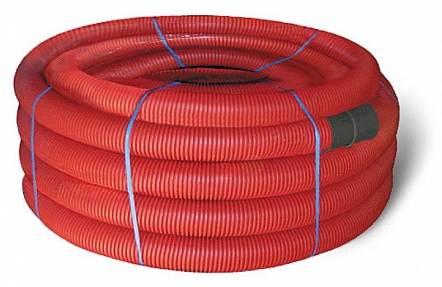

Труба гофрированная двустенная 110 мм с протяжкой с муфтой красная (50м) (121911)

  • Код товара 9741797
  • Артикул 121911
  • Производитель DKC/Octopus

Сделано
в России

Труба жесткая двустенная 110мм для кабельной канализации (12 кПа) красная (160911)

  • Код товара 9820118
  • Артикул 160911
  • Производитель DKC/Octopus

Сделано
в России

Труба гофрированная двустенная 160 мм с протяжкой с муфтой красная (50м) (121916)

  • Код товара 9741803
  • Артикул 121916
  • Производитель DKC/Octopus

Сделано
в России

Труба гофрированная двустенная 75 мм с протяжкой с муфтой красная (50м) (121975)

  • Код товара 9741795
  • Артикул 121975
  • Производитель DKC/Octopus

Сделано
в России

Труба гофрированная двустенная 200 мм с протяжкой с муфтой красная (35м) (121920)

  • Код товара 9741805
  • Артикул 121920
  • Производитель DKC/Octopus

Сделано
в России

Труба жесткая двустенная для открытой прокладки ПВ-0 УФ д.160мм цвет черный 50м. (151916)

  • Код товара 713602
  • Артикул 151916
  • Производитель DKC

Сделано
в России

Труба гибкая двустенная 63 мм с протяжкой с муфтой красная (50м) (121963)

  • Код товара 9741794
  • Артикул 121963
  • Производитель DKC/Octopus

Сделано
в России

Труба гибкая двустенная 90мм с протяжкой с муфтой красная (50м) бухта (121990)

  • Код товара 9741796
  • Артикул 121990
  • Производитель DKC/Octopus

Сделано
в России

Труба гибкая двустенная 110мм с протяжкой черная в бухте 100м (121911A100)

  • Код товара 169990772
  • Артикул 121911A100
  • Производитель DKC/Octopus

Сделано
в России

Труба гибкая двустенная 125мм с протяжкой с муфтой 40м (121912)

  • Код товара 9741799
  • Артикул 121912
  • Производитель DKC/Octopus

Сделано
в России

Труба гофрированная двустенная 63 мм с протяжкой с муфтой красная (100м) (121963100)

  • Код товара 9780407
  • Артикул 121963100
  • Производитель DKC/Octopus

Сделано
в России

Труба гофрированная двустенная 50 мм с протяжкой с муфтой красная (100м) (121950)

  • Код товара 9741793
  • Артикул 121950
  • Производитель DKC/Octopus

Сделано
в России

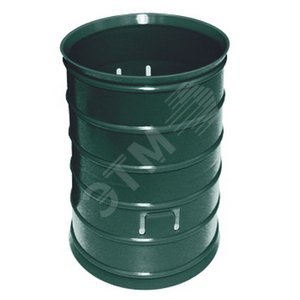

Муфта для двустенных-дренажных труб 160мм (015160)

  • Код товара 9769494
  • Артикул 015160
  • Производитель DKC/Octopus

Муфта для двустенных-дренажных труб 110 мм (015110)

  • Код товара 9745330
  • Артикул 015110
  • Производитель DKC/Octopus

Сделано
в России

Муфта для двустенных-дренажных труб 63 мм (015063)

  • Код товара 9740965
  • Артикул 015063
  • Производитель DKC/Octopus

Муфта для двустенных-дренажных труб 50 мм (015050)

  • Код товара 9746018
  • Артикул 015050
  • Производитель DKC/Octopus

Заглушка 110 мм для двустенных труб наружная полипропилен (023110)

  • Код товара 169991433
  • Артикул 023110
  • Производитель DKC/Octopus

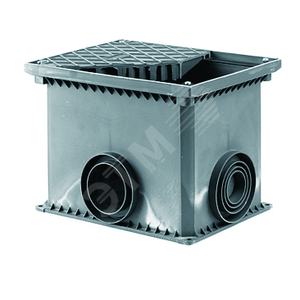

Колодец смотровой для двустенных труб 335х240х255 (50-125мм) (025002)

  • Код товара 9792319
  • Артикул 025002
  • Производитель DKC/Octopus

Сделано
в России

Кольцо резиновое уплотнительное для двустенной трубы 160мм (016160)

  • Код товара 9796894
  • Артикул 016160
  • Производитель DKC/Octopus

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Двустенные гофрированные трубы: область применения и технология установки

  1. Устройство и назначение
  2. Плюсы и минусы
  3. Разновидности и размеры
  4. Тонкости монтажа

Строительство множества современных жилых и производственных объектов сопровождается подземной прокладкой инженерных сооружений. Например, производится укладка различных кабелей, водопроводных и канализационных сетей. В таких случаях невозможно обойтись без гофрированных труб, которые покрывают и надёжно защищают подземные коммуникации от влаги и повреждений. Высокий спрос и отличные характеристики таких труб стали причиной появления новой, ещё лучшей разновидности – двустенной гофрированной трубы.

Устройство и назначение

Гофрированная двустенная труба изготавливается из ПНД и ПВД (полиэтилена низкого и высокого давления), полипропилена и ПВХ (поливинилхлорида). В зависимости от сферы применения производитель использует определённый полимерный материал и производит трубы по специальному действующему ГОСТу. К примеру, двухслойная электротехническая ПВХ труба изготавливается на заводах по ГОСТ 32126.1-2013.

Самыми распространёнными являются защитные изделия из полиэтилена низкого и высокого давления. Сочетание этих полимеров обеспечивает наилучшее качество продукта.

Подобные шланги изнутри имеют слой полиэтилена высокого давления, который обеспечивает особую прочность рёбрам. Кроме того, ПВД обладает гладкой поверхностью без зазубрин, что гарантирует лёгкую установку и закрепление кабелей низкого и высокого напряжения в полости трубы. Внешний слой двустенных гофрированных изделий обычно выполняется уже не из ПВД, а из полиэтилена низкого давления. Твёрдая структура полиэтилена низкого давления обеспечивает жёсткость и надёжность внешних гофрированных поверхностей труб. Тем самым наружное покрытие двустенных труб выполняет защитную роль от механических воздействий, а также исключает разрыв кабеля.

С одной стороны, внешняя поверхность труб различных цветов упрощает укладку в грунт, а с другой – позволяет легко определить сферу применения. Так, в красных гофрированных трубах, которые исключают возможность поражения током, прокладываются высоковольтные электрические сети. Трубы синего цвета используются для укладки современных сетей телекоммуникаций и других линий связи. Чёрные же применяются при прокладке корпоративных, региональных и глобальных сетей общего назначения.

Учитывая общее устройство и вышеперечисленные прочностные характеристики, можно сделать вывод о предназначении такой двустенной продукции. Подобные изделия уже много лет служат для сетей электрокоммуникаций в коммунальном, транспортном и частном хозяйстве. В первом случае – для размещения сетей электроснабжения, даже рядом с грунтовыми водами. Во втором – как покрытие для сетей освещения, а для третьего случая – в качестве обеспечения защиты кабелей вдоль железнодорожных путей и автомобильных дорог.

В частном хозяйстве их обычно используют для отвода сточных вод и дренажа, хотя применение таких труб здесь ограничивается только фантазией покупателя.

Плюсы и минусы

Как и другие виды, двухслойные трубы имеют ряд определённых достоинств, и, разумеется, недостатков. Прежде всего, они зависят от материала, из которого выполнена продукция, способа изготовления, области возможного применения и характеристик труб из других материалов. К плюсам рассматриваемых гофрированных изделий относятся следующие:

  • надёжность конструкции и устойчивость к перегибам, механическим деформациям извне и другим силовым воздействиям. Такое достоинство обусловлено гибким и одновременно прочным строением полимерного шланга;
  • стойкость к действию не только влаги, но и других химически неактивных и активных жидкостей и грязи, благодаря чему их применяют как защиту для кабелей от воды или для отвода ливневых стоков;
Читать еще:  Как маркировать кабель при монтаже

  • устойчивость к сейсмическим колебаниям ПНД труб гораздо выше, чем у металлических и асбестоцементных товаров, имеющих такие же размеры;
  • лёгкость по сравнению с вышеперечисленными материалами;
  • простота монтажа изделий из полиэтилена низкого и высокого давления, которая позволяет использовать для работ по укладке минимальное количество человек и не прибегать к применению особо сложного оборудования;
  • за счёт специального гофрированного строения гибкая труба облегчает укладку нестандартной формы и уменьшает количество использованного изделия;
  • продолжительный срок эксплуатации гарантирует отличную работу в течение более чем пятидесяти лет.

Кроме перечисленных преимуществ, у двустенных гофрированных изделий имеются и определённые недостатки.

  • Низкий температурный диапазон применения. К примеру, трубы из ПВХ (поливинилхлорида) работают до +45 градусов по Цельсию. Если этот режим не выполняется, то конструкция при высоких температурах может деформироваться и повредить кабель вследствие размягчения материала. С другой стороны, если исключить нагревание вышеуказанной нормы, то такая труба будет прекрасно, а главное – долго справляться с поставленными перед ней задачами.
  • Воздействие солнечных лучей, а как следствие излишний нагрев также отрицательно действует на данные полимерные изделия. Особенно страшно оно для двухслойных труб, верхний слой которых выполнен из поливинилхлорида. Однако так как чаще всего их используют для подземных работ, это значительно уменьшает воздействие солнечных лучей.
  • Низкий уровень шумоизоляции материала делает нецелесообразным их применение в стенах многоквартирных домов. Хотя, с другой стороны, благодаря своему лёгкому весу ни одни, ни другие трубы не смогут с ними сравниться в этом плане.

Разновидности и размеры

В зависимости от расцветки двустенной гофрированной трубы можно легко определить сферу её применения и назначение. Кроме этой типологии, гофрированные трубы различаются по виду жёсткости и гибкости стенок элементов.

  • Электротехнический гибкий вид используется для укладки кабелей различного диаметра от самых маленьких до больших. Особо популярной считается модель D 110 мм марки ДКС. Этот вид подразделяется в свою очередь на пластиковые двухслойные трубы с внутренней протяжкой или без неё.
  • Жёсткая разновидность таких гофрированных изделий прекрасно справляется с деформацией почвы и тяжёлыми нагрузками в городских условиях. Она применяется чаще всего под землёй и внутри ж/б конструкций для защиты коммуникаций. К ней, например, можно отнести напорную ПНД Ф-63, используемую в устройстве холодного водоснабжения.

  • Дренажный вид гибких труб обеспечивает отвод сточных и грунтовых вод для защиты фундамента участка, частного дома и любых других зданий. Гибкость такого изделия гарантирует простоту монтажа, а особый материал – устойчивость к воде и грязи. Популярным размером перфорированных дренажных труб у многих производителей считается двухслойная ПНД 160 мм.

Так как двустенная труба выполняется из внешнего ПНД слоя и внутреннего ПВД, то и размеры её диаметра зачастую указываются вместе через наклонную черту. Стандартными считаются такие размеры, как 110х93, 137х160, 227х200, 282х250 мм и так далее. Вместе с увеличением внутреннего и внешнего диаметра увеличивается и шаг рёбер гофры от 18,5 до 50 мм. Соответственно изменяется и толщина внутреннего слоя изделия от 0,3 до 5 мм. Кроме обычных стандартных диаметров, у многих производителей существует возможность создания двустенных труб особых диаметров, например, 200, 300 или 1200 мм.

Тонкости монтажа

Стоит рассмотреть пример монтажа двустенных труб, которые используются в качестве защиты различных кабелей от воздействия влаги и механических повреждений при прокладке скрытым способом, например, под землёй. Трубопровод из таких гофрированных элементов – это множество труб, соединённых между собой муфтами до определённой длины. В процессе укладочных работ, кроме основных элементов, требуется ряд вспомогательных – это муфты, заглушки, кольца и переходники.

Соединительные муфты предназначены для объединения между собой участков труб одного размера, а переходники – разных.

Заглушки используются в качестве защиты свободных концов, резиновые уплотнительные кольца – для обеспечения плотного соединения основных элементов с дополнительными.

Стоит обратить внимание, что внутри таких труб возможна как раздельная, так и совместная прокладка кабелей силовых, сигнальных, электрических, оптических и кабелей управления. Однако в этих случаях не допускается их затягивание, если оболочка джутовая или пропитана битумом. Укладка возможна лишь в тех случаях, когда кабели имеют облегчённые защитные оболочки.

Расстояние от верха трубы для прокладки кабеля до поверхности грунта должна составлять не меньше 1 метра под дорогами и не меньше 0,4 м под другими поверхностями. Такая глубина обеспечит дополнительную защиту от воздействий извне.

Ширина закапываемых траншей должна быть рассчитана с учётом суммарных диаметров всех труб, подлежащих укладке и зазоров между ними. Кроме того, ширина такой траншеи поверху следует выполнять на 0,1 м дальше, чем понизу для обеспечения уклона стенок. Дно траншеи перед укладкой элементов следует засыпать слоем песка и выровнять.

Укладку секций гофрированных труб следует проводить с осторожностью, особенно при параллельном размещении нескольких элементов. В этом случае рекомендуется использовать кластеры, в которые устанавливаются трубы для обеспечения необходимого расстояния между ними даже после засыпки.

Для проверки качества укладки можно осуществить протаскивание гладкого деревянного цилиндра в полости участков. Засыпку труб осуществляют послойно по всей длине траншеи: вначале это должен быть слой песка или мягкого грунта, а затем извлечённая ранее земля с условием отсутствия в ней крупных камней.

Если проводить сравнение двухслойных гофрированных шлангов из ПВД, ПНД и ПВХ с металлическими, бетонными и асбестоцементными, то у первых обнаруживаются такие значительные преимущества, как:

  • низкая стоимость изделий и вспомогательных элементов для монтажа;
  • самый лёгкий вес, а значит простота выполняемых работ, экономия времени и сил работников;
  • данные изделия совмещают в себе высокие прочностные характеристики, гибкость и высокий срок службы.

О том, как выбрать дренажную гофрированную трубу, смотрите в следующем видео.

← Трубы ДКС

Сегодня широко применяются инженерные коммуникационные сети различного назначения с обязательной прокладкой силовых, сигнальных, оптоволоконных и других кабелей. На практике труба ДКС двустенная гофрированная является надежным покрытием и защитой кабелей, линий связи, газовых и водопроводных элементов от физических воздействий и негативного влияния агрессивной среды.

Назначение и характеристика продукта

При прокладке наружных кабельных сетей и подземных инженерных систем применение гофрированных труб считается наиболее эффективным и оптимальным решением. Из всего ассортимента гофрированной трубной группы гибкая двустенная гофрированная труба диаметром 110 мм и других размеров пользуется большой востребованностью. Изделие изготовлено из модифицированного полиэтилена с высокой прочностью и гибкостью. Структура из нескольких слоев гарантирует продукту оптимальную механическую устойчивость и прочностные характеристики. Наличие высокой гибкости трубы дает много эксплуатационных преимуществ, по сравнению с традиционными вариантами труб. Также труба ДКС двустенная гофрированная имеет доступную цену и большой размерный ряд.

Данные двустенные трубы предлагаются в комплекте с муфтами и стальными протяжками. Наличие двух слоев полиэтилена ПНД/ПВД, полученного в результате полимеризации этилена, дает изделию достаточную жесткость для сопротивления значительным механическим нагрузкам. Внутренний слой гладкий и отличается повышенной жесткостью, а наружный имеет гофрированную, гибкую структуру. Благодаря гладкости внутреннего слоя можно легко заправлять кабель внутрь, а ребра гофры наружного слоя дают изделию дополнительную жесткость. Продукт может выполняться в разных цветовых решениях, в зависимости от назначения.

Высокий экономический эффект от применения этого вида трубной продукции получают за счет легкости монтажа, небольшого веса и длительного эксплуатационного периода. Стандартизованная двустенная гофрированная труба ПНД ПВД характеризуется следующими преимуществами:

• высокая гибкость позволяет закладывать трассы сложной конфигурации;
• монтаж отличается минимальными финансовыми и временными затратами;
• изделие может использоваться при высоких механических и температурных нагрузках;
• простота транспортировки и отсутствие спецтехники для монтажа;
• повышенная коррозионная устойчивость;
• применяется экологически чистый материал.

Труба ПВХ гибкая двустенная гофрированная позволяет проводить ввод кабелей или их замену не зависимо от времени года без раскрытия грунта. При интенсивном развитии промышленной и общественной инфраструктуры городов заявляются высокие требования к технологии и качеству прокладки инженерных сетей. Стандартизованная труба полиэтиленовая двустенная гофре в силу своих положительных эксплуатационных качеств и экологической безопасности материала получила широкое применение практически во всех сферах хозяйствования.

Центральный склад: 115088, г.Москва, ул. Южнопортовая д.7А, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной)

Удаленный склад: 142001, г.Домодедово, ул.Промышленная д.13, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной)

Срок поставки: Срок поставки между складами с момента подтверждения оплаты может варьироваться от 2 до 3 дней.

Прогнозируемый срок поставки не учитывает сезонность, загруженность производства и заказываемое количество. Данный срок носит информационный характер и является средним значением выполнения заказов на данное изделие за последние 12 месяцев.

Важно: Точный срок поставки согласовывается в спецификации.

Региональный склад: 630110, г.Новосибирск, ул. Богдана Хмельницкого, 93 ст.6, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (383) 312-04-34

Знаете ли вы, что можете посмотреть наличие товара по всему разделу?

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
