Ввод кабеля СИП в деревянный дом

Ввод электричества в дом проводом СИП

Ввод электричества в деревянный дом проводом СИП имеет преимущества полной безопасности для человека и животных в случае аварий с разрывами воздушной линии и падению проводов на землю. При контактах проводов СИП с ветками деревьев, конструкциями и стеновыми ограждениями построек, птицами утечки тока отсутствуют. Для ввода электричества в деревянный дом проводом СИП потребуются затраты, но в любом случае они несравнимы с ценой электробезопасности дома и его жильцов. Еще несколько преимуществ СИП:

  • Срыв провода с крепежного изолятора на одной из опор не приводит к потере работоспособности провода;
  • Токонесущие жилы, покрытые изоляцией, коррозии не подвержены;
  • Надежная изоляция, высокая технологичность;
  • Нормами допускается минимум расстояния до земли несколько меньший по сравнению с неизолированными воздушными линиями;
  • Обледенения и налипания мокрого снега провода СИП не боятся;
  • Качественный монтаж СИП обеспечит долгую безаварийную эксплуатацию подводки в дом, минимальный срок службы – 25 лет.

Если сравнивать с проводом без изоляции, то СИП охлаждается при перегрузках хуже, поскольку имеет солидную изоляцию, но других конструктивных недостатков провода СИП не имеют. Подбор СИП – дело специалистов, и расчеты выполняются с учетом предназначения воздушной линии, условий работы, места прокладки провода, требуемого числа фаз, суммарной мощности нагрузки и так далее, согласно со всеми требованиями безопасности. Единственное, что можно сказать о сечении жил провода – 16 кв. мм достаточно, чтобы работали все домашние электроприборы стандартного загородного дома, включенные одновременно на полную мощность. Для многоквартирных домов и современных коттеджей в несколько этажей, где электрооборудование потребляет значительные мощности, требуются расчеты сечений провода СИП, и подбор всех электрических параметров ведут специалисты.

Воздушный ввод

Самый недорогой и простой ввод в дом, но выбирая этот способ, следует помнить об ответственности – недостатков у воздушного ввода достаточно: возможны повреждения подвода ветром, ветками близкорасположенных деревьев, зимой – снегом с крыши. Данный негатив природный и с качеством работ не связан, кроме того, висящие над головой кабеля участок эстетически не украшают. Но если подземный ввод в дом невозможен, прибегают к воздушному подключению, и начинают подготовку с получения разрешения у обслуживающей район компании энергосбыта. Подключение выполняют электрики, но ответственность за состояние ввода в дом в любом случае лежит на владельце – минимум раз в 6 месяцев нужно осматривать точку подключения, подвеску, изолятор, узел подключения в целом, и обращать внимание на все – даже на небольшое изменение цвета изоляции.

Правильный кабель для подключения – в новом доме это проектное решение, а для обновления проводки существующего деревянного дома выбор должен делать профессиональный электрик. Кроме того, расчет автоматов защитного отключения требуется максимально точным, в отличие от каменного дома. владелец дома может и обязан проконтролировать:

  • Физических нагрузок на кабель при вводе на подвеске быть не должно – от точки подключения до распределительного щита в доме. Если есть такая возможность, вводной щит устраивают с наружной стороны стены, и чтобы возможно было отключить питание. От наружного щитка делают ввод проводки в деревянный дом через защищенный канал (с металлической гильзой);
  • При проходе кабеля в стене недопустимы перегибы и даже малейшая возможность истирания проводов о край гильзы.

СИП, или самонесущие изолированные провода, применяют для участка линии от ближайшей опоры до ввода в дом, сечение провода не меньше 16 кв. мм. Провод подвешивают в воздухе от опоры, а на стене дома закрепляют, применяя фарфоровую арматуру. Минимальная высота ввода в здание 2,75 м. провода СИП имеют плюсы в повышенной прочности и изоляции, не подверженной разрушающему действию УФ-лучей. Но пропускать СИП сквозь стены здания запрещают правила пожарной безопасности. Подвеска подводящих кабелей выполняется исключительно профессиональными электриками, имеющими допуск. Владелец дома должен подготовить точку ввода – в стену вставляют гильзу из металла, обычно стальную трубу с толстой стенкой. Место для отверстия под гильзу располагают в наружной стене и выбирают на участке, где не может образовываться наледь и не будет воды. Для ввода применяются трубы с четко регламентированной толщиной стенки, в целях исключения возможности прогорания этой стенки при КЗ кабеля в трубе-гильзе:

  • Толщина стенки гильзы не менее 2,8 мм при сечении провода 4 кв. мм;
  • Толщина стенки гильзы не менее 3,2 мм при сечении провода от 6 до 10 кв. мм;
  • От наружной поверхности стены дома гильза должна иметь выступ не менее 0,20-0,30 метра.

Как уже говорилось, подводящий участок от опоры ЛЭП к зданию обычно ведут проводом СИП с сечением не меньше 13 кв. мм. СИП – провод, а названию «кабель» современный СИП обязан высокопрочной оболочке из сшитого полиэтилена, высокоустойчивого к инфракрасным, солнечным луча и колебаниям температур. Но внутрь дома СИП никогда не заводят – правила строго запрещают прокладку кабеля, имеющего алюминиевую токоведущую часть, сквозь сгораемые элементы конструкций. В деревянных домах от ввода и до последних в цепи лампочек и розеток применяют только медный проводник. Обычно используют кабель ВВГнг (нг – обозначает негорючесть изоляционной оболочки). Данный кабель возможен согласно требований и для стационарных проводок внутри дома, и на улице. Но для гарантии этот кабель рекомендуется в деревянном доме заключать в гофрированные полимерные трубы, имеющие пожарную сертификацию (нормы пожарной безопасности НПБ246-97); гофрированная пластиковая оболочка самозатузающая и не поддерживает горение.

Подключают электричество только с наружной стороны дома, причем особое внимание уделяют надежному контакту, исключающему возможность окислений и искрений. Современные контакты выполняют на специальных герметичных сжимах. О том, что участок прохода ВВГнг сквозь наружную стену здания, а также чердачное (междуэтажное) перекрытие всегда выполняется в защитном футляре, или гильзе из металлической трубы с толстой стенкой, говорится часто. Данная мера безопасности отвечает нескольким задачам:

  • Кабельные участки будут защищены от механических воздействий, возможных при смещениях деревянных строительных конструкций, возникающих при осадке дома или сезонных подвижках грунтов;
  • Если происходит перегрев и возгорание кабеля (причины КЗ могут быть разными – повреждение изоляции, слишком большая мощность), то прочный стальной футляр максимально защитит деревянный дом от распространения пламени;
  • Грызуны с металлом трубы не справятся, чего нельзя сказать о негорючих пластиках. Кабели проводятся в том числе и в закрытых от осмотра участках, где очень уязвимы, и данное преимущество металла важно.

Все без исключений участки внутридомовых разводок в деревянных домах должны отвечать этим правилам.

Следующим важным участком является проводка от ввода в здание к распределительному щиту (ВРУ – вводное распределительное устройство). Специфика этого участка – здесь нет защиты, которую автоматика обеспечивает при КЗ и перегрузках сети. Дело осложняется тем, что данные участки расположены обычно скрыто от взгляда, так как проходят через подсобки или чердачное помещение. Автоматика электроподстанции имеет значительно более высокий уровень срабатываний, и в данном случае не поможет. Но проблема подводки от ввода в дом до ВРУ решается радикально и теми же простыми методами:

  • Указанный участок (кабель от ввода до ВРУ) заключают с стальной футляр с нормированной толщиной стенки аналогично вводу в дом. если протяженность участка подключения небольшая – до трех метров, и повороты отсутствуют, то протяжка кабеля не создаст проблем. Но при подключении «на расстоянии» протягивать жесткие кабеля в футляр возможным не представляется.
  • Оптимальным считают решение, когда автомат защиты, помещенный в герметичный бокс, выносят к входу ВЛ в дом, на фасад. При этом выбор порога срабатывания — уровнем выше, чем у основных автоматов защиты, устанавливаемых в распределительном щите. К примеру – при уровне в 25А на ВРУ наружный автомат устанавливают на 32А. от перегрузок рассматриваемый участок будет защищен, причем если перегрузка возникнет в проводке внутри дома, то наступит срабатывание автомата защиты в щите, что исключает необходимость идти к автомату на фасаде.
  • Надежный и удобный для электроснабжающей организации способ, когда и автоматику защиты, и счетчик электроэнергии выносится на внешнюю часть фасада дома, а возможно — и на опору ЛЭП. Но к сожалению, большинство владельцев домов данный метод удобным для себя не считает.

Далее – об установке в доме вводного распределительного щитка.

Тема: Ввод в деревянный дом СИПом

Опции темы
  • Версия для печати
  • Отправить по электронной почте…
  • Подписаться на эту тему…
  • Отображение
    • Линейный вид
    • Комбинированный вид
    • Древовидный вид
  • Ввод в деревянный дом СИПом

    Добрый день! Нужен совет по правильному монтажу ввода в деревянный дом. Вводная линия 0,4кВ выполнена СИПом, на стене дома установлен кронштейн, далее СИП идет через отверстие на чердак. Вопрос в том, как правильно провести этот СИП по чердаку и спустить вниз в щит учета ээ? Сейчас выполнено так — СИП в гофре из пвх (нг) закреплен на дистанционных фиксаторах к стропилам. Как сделать правильно?

    Ввод СИП через стену делается в стальной гильзе. Такую гильзу можно сделать из стальной трубы с толщиной стенок не менее 3,2 мм. Длина гильзы должна быть равна толщине стены плюс 2 см. Это необходимо, чтобы гильза с каждой стороны выступала из стены на 1 см. Чтобы края гильзы не резали изоляцию провода надо надеть на концы гильзы нейлоновые втулки или проложить этот отрезок СИП в гофре. После окончания работ гильзу надо заполнить уплотнителем — асбестовым шнуром или другой негорючей и легко удаляемой массой.

    На чердаках нельзя прокладывать алюминиевую проводку.

    ПУЭ, 2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.

    Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

    Читать еще:  Как обжать витую пару или делаем кабель для ЗАЛА ТВ

    1.1.17. Для обозначения обязательности выполнения требований ПУЭ применяются слова «должен», «следует», «необходимо» и производные от них. Слова «как правило» означают, что данное требование является преобладающим, а отступление от него должно быть обосновано. Слово «допускается» означает, что данное решение применяется в виде исключения как вынужденное (вследствие стесненных условий, ограниченных ресурсов необходимого оборудования, материалов и т.п.). Слово «рекомендуется» означает, что данное решение является одним из лучших, но не обязательным. Слово «может» означает, что данное решение является правомерным.

    Прокладывайте СИП по фасаду до места, где установлен щит.

    2.4.60. При прокладке по стенам зданий и сооружениям минимальное расстояние от СИП должно быть:
    при горизонтальной прокладке
    над окном, входной дверью — 0,3 м;
    под балконом, окном, карнизом — 0,5 м;
    до земли — 2,5 м;

    при вертикальной прокладке
    до окна — 0,5 м;
    до балкона, входной двери — 1,0 м.

    Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м.

    Чтобы обеспечить расстояние в 6 см между стеной и СИП используйте специальные фасадные крепления для этого провода.

    Особенности ввода электричества в деревянный дом

    Вступление

    Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

    Ввод электричества в деревянный дом

    Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

    В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

    Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).

    Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

    Ввод электрического кабеля в деревянный дом

    Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

    Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

    После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

    Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

    Два варианта ввода СИП провода в деревянный дом

    Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

    Вариант 1.

    От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

    Вариант 2.

    Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

    Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм 2 , то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

    Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм 2 ) на фасаде дома.

    Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

    Выводы

    Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

    Вся правда об электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП.Электромонтаж ввода в деревянный дом проводом СИП.

    Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

    1. Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП.
    2. Электромонтаж ввода в деревянный дом проводом СИП.
    3. Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS.
    4. Электромонтаж ввода в деревянный дом кабелем ВБбШв.
    5. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле.
    6. Электромонтаж внутренней открытой электропроводки в деревянном доме.
    7. Электромонтаж внутренней скрытой электропроводки в деревянном доме.
    8. Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ).
    9. Электромонтаж контура заземления.

    Сложилось так, что энергетические организации (компании), осуществляющие электроснабжение потребителей, для распределения электроэнергии используют воздушные линии электропередач (ВЛ). Существует три способа подключения к ВЛ – это подключение проводом СИП, прокладка кабеля в земле и прокладка кабеля при помощи троса. В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).

    Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

    Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

    Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. Это необходимо, поскольку существующая система заземления TN-C устарела (более подробно о разделении РЕN на PE и N-проводники, можно ознакомиться в статье «Система заземления TN-C»).

    От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

    Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

    Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

    Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома. В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

    Читать еще:  Безопасная электропроводка в деревянном доме: не миф, а реальность

    Как выполняется ввод в дом проводом СИП

    СИП провод в последнее время завоевывает все больше поклонников. Все чаще его используют не только в качестве ответвления для ввода в дом, но и в качестве основного провода на воздушных линиях электропередач.

    Что это за провод, какие его основные преимущества и как с его помощью выполняется подключение частных домов, мы и рассмотрим в нашей статье.

    • Что такое провод СИП и в чем его преимущества
      • Что такое провод СИП
      • Преимущества провода СИП
    • Подключение частных домов проводом СИП
    • Вывод

    Что такое провод СИП и в чем его преимущества

    Что такое провод СИП

    СИП расшифровывается как «самонесущий изолированный провод». Как следует из названия, главным его отличием от уже привычного провода является наличие изоляции. В качестве оной применяется светостабилизированный сшитый полиэтилен, который, по словам производителей, готов служить более 25 лет.

    • На данный момент на рынке представлено несколько модификаций данного провода. Наиболее простыми являются СИП1 и СИП 2 провод. Они состоят из двух жил, один из которых, фазный, имеет изоляцию, а нулевой является несущим и изоляции не имеет. Отличием между этими типами провода является только тип используемой изоляции.

    Обратите внимание! Есть еще провод СИП 2F, который отличается от приведенных выше моделей также только типом изоляции.

    • Провод СИП 1А и СИП 2А имеет изолированный фазный и нулевой провода. Отличия между ними состоят только в типе используемой изоляции.
    • СИП 3 провод, который имеет всего одну изолированную жилу. Его изготавливают по технологии сталь — алюминиевого провода с последующим покрытием изоляцией.
    • Но самая низкая цена на провод СИП 4, который не имеет несущих жил, а все его четыре провода имеют изоляцию. Достичь этого удалось за счет применения не сплавов алюминия, как в других моделях, а чистого алюминия. При этом провод СИП 4 не имеет несущих жил, а крепится за сам провод.
    • Также без несущей жилы изготавливают провод СИП 5, который изготавливают двухжильным. Все его жилы изолированы.

    Преимущества провода СИП

    По сравнению с обычным проводом, СИП имеет массу преимуществ. При этом из недостатков можно отметить только более высокую стоимость.

    По всем же остальным параметрам он существенно превосходит старые алюминиевые провода.

    • Благодаря наличию изоляции, существенно сокращается вероятность коротких замыканий вследствие соприкосновения проводов во время ветра или из-за попадания посторонних предметов.
    • Наличие специальной арматуры позволяет выполнять подключение между проводами СИП без снятия напряжения. При этом фурнитура для крепления проводов имеет срывные головки, которые регулируют степень зажима проводов.
    • Наличие изоляции позволяет существенно упростить процесс монтажа провода и выполнить его своими руками даже не подготовленному человеку. Ведь нет необходимости использовать изоляторы.
    • Еще одним важным преимуществом для энергоснабжающих предприятий является невозможность осуществлять «набросы» и таким образом воровать электроэнергию. Именно поэтому провод СИП они все чаще используют для подключения частных домовладений.
    • Немаловажным преимуществом является и более привлекательный внешний вид провода. Именно этот фактор во многом становится определяющим при выборе провода в качестве вводного для подключения домов.

    Подключение частных домов проводом СИП

    Ввод электричества в дом проводом СИП хоть и решает массу проблем, но не снимает обязательства по выполнению требований ПУЭ к вводу электричества в дом. А они для провода СИП не имеют отдельных указаний.

    • Одним из главных требований, которые определяет п.2.1.79 ПУЭ, является высота ввода. Она должна быть не меньше 2,75 метров. При этом до спусков крыши или других выступающих частей дома должно быть расстояние не меньше 20 см.

    Обратите внимание! Если высота вашего дома не позволяет выполнить эти требования, то допускается ввод через крыши. При этом для достижения требуемой высоты допускается установка дополнительных креплений. Обычно для этого используется стальная труба, через которую прокладывается провод в дом. Она выступает до требуемой высоты.

    • Также п.2.1.75 ПУЭ нормирует расстояния до проводов от окон и балконов. Над окном это расстояние должно быть не менее 50 см, под окном 1 метр, а по вертикальной плоскости не ближе чем в 75 см. При этом расстояние до балкона со всех сторон должно быть не меньше 1 метра.
    • Выбрав место для крепления проводов, можно приступать непосредственно к монтажу. Инструкция по креплению провода СИП рекомендует применять специальную арматуру. В их число входят специальные анкерные кронштейны, которые крепятся к стене при помощи дюбель-гвоздей. К этому кронштейну крепится анкерный зажим, который удерживает провода при помощи внутренних клиньев.

    • Закрепив провод между столбом и домом, можно приступать непосредственно к вводу в дом. Здесь может быть несколько возможных вариантов. Если вводной автомат и счетчик расположены на стене дома, то проводом СИП лучше выполнить подвод электроэнергии только до вводного автомата. Остальную разводку лучше выполнять кабелем.
    • Если же вводной автомат и счетчик расположены в распределительной коробке внутри дома, то можно выполнить либо подключение кабеля к проводу СИП, либо ввод в дом электричества проводом СИП. В любом случае, требования по вводу одинаковы для всех из приведенных вариантов.
    • Ввод провода в дом должен осуществляться в металлических коробах, трубах или гибких шлангах. Обычно используют стальную трубу. Согласно п. 2.1.78 ПУЭ, в ней следует предусмотреть отсутствие возможности скапливания и попадания влаги.

    Обратите внимание! При вертикальной прокладке провода или кабеля по стене деревянного дома для защиты стены дома от возгорания следует применять металлические короба, трубы или гофры. В крайнем случае, между проводом и стеной должна быть подкладка из асбестового полотна.

    Вывод

    Провод СИП достаточно прост и удобен в эксплуатации, поэтому он находит все большее распространение. Выполнить подключение с его помощью электроэнергии достаточно просто, а благодаря наличию изоляции, вам не придется соблюдать достаточно строгие нормы по расстоянию между проводами.

    Поэтому наша статья и видео по данной теме на сайте должны ответить на все ваши вопросы.

    Бытовой ремонт №1

    Выберите надежных мастеров без посредников и сэкономьте до 40%!

    1. Заполните заявку
    2. Получите предложения с ценами от мастеров
    3. Выберите исполнителей по цене и отзывам

    Разместите задание и узнайте цены

    • Мелкий бытовой ремонт
    • Ремонт квартир
    • Статьи
    • Электрика

    СИП (самонесущий изолированный провод) все чаще устанавливают вместо неизолированных, «голых» проводов. Подключить СИП можно гораздо проще и быстрее.

    Преимущества кабеля СИП

    Провод СИП набирает все большую популярность среди специалистов по разным причинам:

    • СИП значительно прочнее, если сравнивать с неизолированными проводами. Его гораздо сложнее разорвать, так как кабель состоит из нескольких проводов. При сильном ветре или снегопаде старые провода часто рвутся, вызывая короткое замыкание;
    • на СИП в сильные морозы и снегопад не образуется ледяная корка (из-за полиэтиленовой изоляции). Таким образом, можно не сомневаться, что кабель отлично выдержит колебания температур, морозы, осадки и другие атмосферные влияния;
    • СИП более безопасен, чем «голые» провода;
    • кабель такого типа проще подключить из-за продуманной системы крепежной арматуры и других особенностей конструкции;
    • СИП пожаробезопасен;
    • кабель надежен и долговечен. Им можно пользоваться более 25 лет.

    Разумеется, с таким набором преимуществ СИП будет стоить дороже, чем неизолированные провода, но многие пользователи отдают ему предпочтение из-за возможности бесперебойной работы и безопасности.

    Разновидности СИП

    Провода отличаются устройством и материалами:

    • СИП-1, СИП-1А (кабели покрыты полиэтиленовой изоляцией, которая обеспечивает стойкость к воздействию ультрафиолетовых лучей. Нулевая алюминиевая жила при этом не изолирована);
    • СИП-2, СИП-2А (все жилы изолированы полиэтиленом. Провода выдерживают воздействие осадков и низких температур, поэтому их используют в регионах с холодным климатом);
    • СИП-3 (одножильный кабель. Алюминиевая жила изолирована светостабилизированным полиэтиленом. Такой тип кабеля выдерживает температуру от минус 20 до плюс 90 градусов по Цельсию);
    • СИП-4, СИП-4н (все жилы изолированы светостабилизированным полиэтиленом. Подобный кабель устойчив к воздействию ультрафиолета);
    • СИП-5, СИП-5н (две и более жилы, изолированные сшитым светостабилизированным полиэтиленом. Кабель выдерживает высокие температуры).

    Как подключить СИП

    Перед тем, как заменить старые провода на СИП 2х16 (где 2 — это количество проводов, а 16 — сечение провода в мм2), необходимо выполнить комплекс мероприятий:

    • получить в энергосбыте (или другом соответствующем госоргане) документы, подтверждающие ваше право выполнить подключение к электросетям;
    • получить проект подключения частного дома;
    • подключить ответвление электропитания к дому по воздушной линии.

    Важно, чтобы рядом с домом (в радиусе 25 метров) находилась опора воздушной линии. Если опоры нет, вам придется ее установить.

    Что необходимо для подключения СИП к дому

    Чтобы выполнить работу, потребуются следующие детали и приспособления:

    • провод СИП;
    • анкерные зажимы;
    • ответвительные прокалывающие зажимы;
    • крюки для крепления к дому.

    Последовательность действий при подключении кабеля

    Работу можно разделить на несколько основных этапов:

    • сначала необходимо раскатать кабель с помощью раскаточных роликов или вручную;
    • затем потребуется закрепить кабель на доме с помощью анкерного зажима;
    • далее натянуть СИП между домом и опорой;
    • затем закрепить кабель на опоре;
    • провода ответвления электропитания следует подключить к проводам воздушной линии.

    Подключение можно проводить на высоте не меньше 2,75 метра над уровнем земли. Провод не должен провисать между опорой и домом под собственным весом, но и не должен быть слишком сильно натянут.

    Также можно установить счетчик на опоре линии электропередач или на фасаде дома (при этом следует использовать ящик или коробку, которые обеспечат счетчику защиту от снега или капель дождя).

    Можно ли заводить СИП в дом

    После того, как мастер подключил СИП и довел кабель до места ввода в дом, вы можете сделать выбор из двух вариантов:

    • завести кабель в дом;
    • сделать разрыв, чтобы соединить кабель с другим, «домашним».
    Читать еще:  NYM или ВВГ

    Одни специалисты считают, что СИП можно использовать только на улице. Другие утверждают, что разрывы в проводке крайне нежелательны с точки зрения безопасности. Поэтому все чаще проектные организации разрешают заводить кабель в дом. Для этого провод СИП (в нашем случае предпочтительнее использовать СИП-4) заводят на вводной автомат распределительного внутреннего щита, а затем выполняют внутреннюю разводку электричества по всем помещениям дома.

    Часто мастера рассматривают возможность установки к уже имеющемуся автомату дополнительного (двухполюсный или четырехполюсный), до которого идет СИП. После него — кабель ВВГ (медный одножильный или многожильный кабель с изоляцией и внешней оболочкой из полиэтилена или ПВХ). Таким образом, подключаются оба провода — и уличный, и домашний. Переход между проводами считается надежным и безопасным.

    СИП в деревянном доме

    В деревянных частных домах особенно велика опасность возгорания, поэтому с подключением СИП необходимо быть предельно осторожным. Скорее всего, проектная организация предложит перейти в доме с кабеля СИП на кабель с медными жилами, например, ВВГнг. Пожаростойкая изоляция поможет предотвратить возгорание. Для полной безопасности кабель помещают в гофрированную трубу, а в местах, где провод проходит через стены, устанавливают металлические втулки.

    Таким способом кабель можно защитить от усадки дома, а также от грызунов. Металлические втулки при возгорании не дадут огню перекинуться на стоящее неподалеку дерево или какие-либо постройки.

    Скрытую проводку в деревянном доме лучше не делать из соображений безопасности. Если вы все-таки выбираете этот вариант, кабель необходимо поместить в стальную трубу, которая локализует огонь при возгорании.

    Еще один вариант — проложить кабель по штукатурному намету (толщина штукатурки при этом должна составлять 10 мм или более). Но этот способ мастера не рекомендуют, так как в штукатурке со временем могут появиться трещины, в результате чего безопасность дома и его жильцов окажется под угрозой.

    СИП можно подключить своими силами, если только вы хорошо разбираетесь в электрических работах. В противном случае это небезопасно. Если вы не уверены, что самостоятельно справитесь с процедурой, в которой много деталей и сложностей, обратитесь к профессионалу.

    Ввод электричества в деревянный дом

    Содержание:

    • Правила прокладки питающего кабеля
    • Воздушный ввод электричества в деревянный дом
    • Ввод электропитания в деревянный дом
    • Защита вводного кабеля в деревянный дом
    • Видеоинструкция по вводу электричества в деревянный дом своими руками

    Для подведения электропитания в деревянном доме хорошо подойдет провод типа СИП (самонесущий провод с изоляцией). На сегодняшний день такой тип кабеля приобретает все большую популярность на рынке. Изоляция СИП состоит из высококачественного полиэтилена и не разрушается под воздействием солнечных лучей. Благодаря чему провод имеет высокий срок службы. Существуют два основных способа подключения деревянного дома к электросети: в траншее и воздушный.

    Правила прокладки питающего кабеля

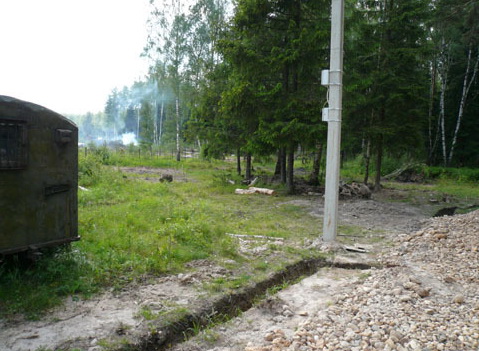

    Для прокладки питающего кабеля в траншее используют траншею Т-1 глубиной 900 мм, при прокладке кабеля в пластиковых трубах глубину траншеи можно уменьшить до 500 мм. Ввод кабеля в деревянный дом осуществляется через фундамент или над фундаментом, ввод кабеля под фундаментом запрещен! Для прокладки кабеля в траншее используют кабель марки ВВБШв.

    Кабельные вводы в здания следует выполнять в трубах на глубине не менее 0,5 м и не более 2 м от поверхности земли. При этом в одну трубу следует затягивать один силовой кабель.

    Прокладку труб следует выполнять с уклоном в сторону улицы. Трубы для ввода кабеля следует закладывать, как правило, непосредственно до помещения вводно-распределительного устройства. Концы труб, а также сами трубы при прокладке через стену должны иметь тщательную заделку для исключения возможности проникания в помещения влаги и газа.

    По подвалу и техническому подполью здания при отсутствии возможности доступа посторонних лиц (кроме эксплуатирующего персонала) допускается прокладка транзитных силовых кабелей напряжением до 1000 В, питающих электроэнергией другие здания. Кабели должны размещаться в доступных местах открыто на кабельных конструкциях, на лотках, в каналах строительных конструкций или в неметаллических трубах. В подвалах кабели должны прокладываться в коридорах, выделенных для прокладки коммуникаций. При этом лотки с транзитными кабелями должны располагаться ниже лотков, на которых прокладываются провода или кабели внутридомовых сетей. Разрешается совместная прокладка транзитных кабелей и кабелей вводов в здание.

    Прокладка транзитных электрических сетей, проложенных открыто, через кладовые и складские помещения не допускается.

    Внутренние электрические сети, в том числе сети противопожарных устройств, цепей управления и сигнализации, должны, как правило, выполняться проводами и кабелями с алюминиевыми жилами*. Питающие линии разрешается выполнять алюминиевыми шинопроводами при технико-экономическом обосновании.

    Воздушный ввод электричества в деревянный дом

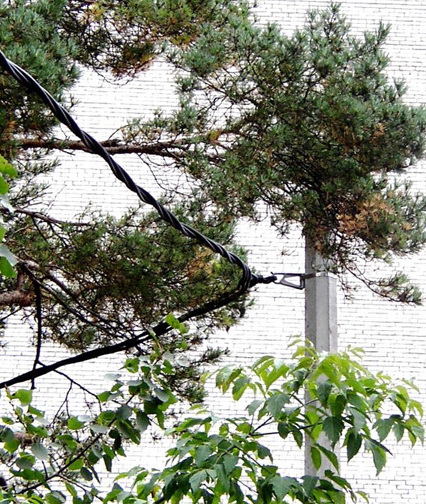

    По правилам ПУЭ сечение вводного кабеля должно быть не менее 16 мм2, расстояние от поверхности земли до ввода должно быть не меньше 2.75 м. Провод СИП покрыт изолирующей оболочкой из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного провода СИП составляет более 25 лет.

    Подключение к высоковольтной лини, а также ввод в дом выполняют с помощью фарфоровой арматуры, сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт. Анкерные (клиновые) зажимы рассчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и Т.П.) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

    Ввод электропитания в деревянный дом

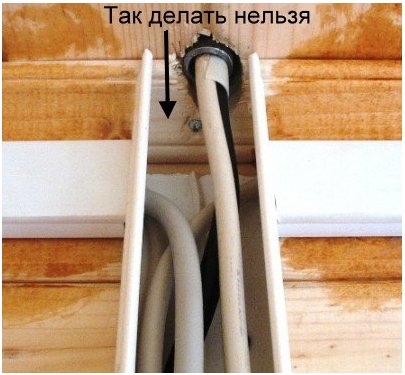

    Т.к согласно ПУЭ запрещается прокладка алюминиевого кабеля по сгораемым конструкциям, вводить кабель СИП (с алюминиевыми жилами) в дом непосредственно нельзя, поэтому требуется перейти через распределительное устройство на кабель ВВГнг, КВВГнг. В качестве дополнительной защиты уже в помещении кабель ВВГнг помещают в пластиковую гофрированную трубу, имеющую сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв. мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм.

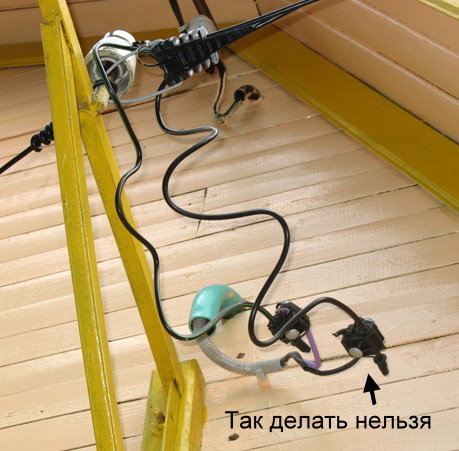

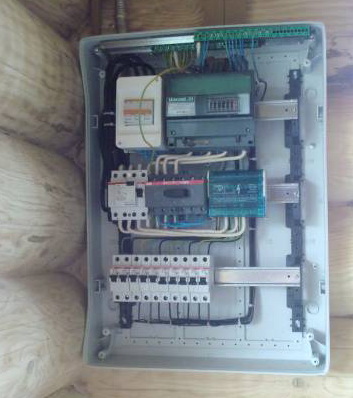

    Место под технологическое отверстие подбирается с учетом того, чтобы влага или наледь не образовывалась непосредственно в районе входа кабеля. Поэтому, если крюк вкручен в горизонтальную поверхность, то отверстие проделывается выше крюка. Если это, по каким-либо причинам не удается сделать, тогда делается петля, которая опускается ниже отверстия на 20-25см и закрепляется к стене (рис. 2). Также можно проделать отверстие в перекрытии чердачного помещения, но никак не в кровле, водоотводящих приспособлениях, оконном или дверном проеме. После того, как отверстие готово в него вставляется металлическая труба (гильза) диаметром на три-четыре типоразмера больше гофрированной трубы. Осталось оборудовать место подключения вводного кабеля к вводно-распределительному устройству. Если деревянный дом принадлежит одному хозяину, то устанавливается стандартный индивидуальный щит учёта, если нескольким – то монтируется главный распределительный щит с аппаратами защиты (автоматические выключатели).

    Защита вводного кабеля в деревянный дом

    Существуют несколько основных способов защиты кабеля:

    1) ввод кабеля в толстостенной стальной трубе;
    2) установка на вводе дополнительной защиты;
    3) установка защиты на столб воздушной линии, от которого производится ответвление.

    При использовании первого способа весь кабель ВВГнг от арматуры и места присоединения СИП до распределительного щита прокладывают в толстостенной трубе, Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень трудно.

    Второй способ:

    На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата на наружной стене дома подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а во вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он должен защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ (автомат защиты) на наружной стене дома устанавливается 40А. АЗ (автомат защиты) в щитовой дома устанавливается 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт.

    Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

    Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики).

    Такой способ защиты и подключения ввода в деревянный дом требуют, в первую очередь, энергоснабжающей организации (ЭСО), которые могут контролировать расход электроэнергии, не заходя в дома.

    В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. При таком способе при срабатывании автомата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

    Видеоинструкция по вводу электричества в деревянный дом своими руками

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
