Гофра двухслойная для кабеля

Защитные гофрированные трубы

– Скачать техническое описание

Общее описание

Сферы применения

  • Электроснабжение — строительство кабельной канализации. Защита кабеля при прокладке в местах вероятных механических повреждений, во влажных и подвижных грунтах.
  • Телекоммуникации — строительство магистральных и местных линий связи. Создание мультиканалов путем затяжки малых гибких труб в жесткие трубы больших диаметров.
  • Транспортная инфраструктура — строительство кабельной канализации вдоль нефте-газопроводов, автомобильных и железных дорог, под взлетно-посадочными полосами аэропортов.
  • Коммунальное хозяйство — в качестве альтернативы использованию бронированного кабеля в распределительных сетях наружного освещения, наружной рекламы и т.п.
  • Монолитное бетоностроение — в качестве образующего канала для силовой и информационной проводки
  • Ливневая канализация — отведение талой и дождевой воды от фундаментов зданий, подземных сооружений, дорожных покрытий и газонных насаждений.

Преимущества

  • Срок службы более 50 лет(возможность прокладки резервных каналов);
  • Высокая степень защиты от влаги(возможна прокладка во влажных грунтах);
  • Высокая сейсмостойкость(прокладка в подвижных грунтах);

  • Отсутствует необходимость использования специализированного оборудования;
  • Не требуется специальный транспорт для перемещения труб по строительной площадке;
  • Гибкость труб позволяет организовывать трассы любой сложности с поворотами;
  • Легкий вес;
  • Гладкая внутренняя поверхность способствует легкой протяжке кабеля

    Возможность ввода кабелей и их замены в любое время после окончания строительства без проведения земляных работ.

  • По сравнению с асбестоцементной трубой за счет легкости монтажа, простоты эксплуатации и срока службы более 50 лет;
  • По сравнению с гладкой полиэтиленовой трубой за счет более низкой стоимости двустенных труб(при сопоставимой кольцевой жесткости).
  • Двухстенные трубы для защиты кабеля

    Компания «Синтез Пайп» реализует двухстенные защитные трубы из ПНД/ПВД

    • Двухслойные из ПНД/ПВД (полиэтилен низкого давления / полиэтилен высокого давления)
    • С протяжкой
    • Диаметры: 63мм, 90 мм, 110 мм, 160 мм, 200 мм.
    • Цвета: красный и синий

    * При заказе от 1000 м возможно производство жестких труб в отрезках по 6 м или по 12 м.

    Гофрированная труба для прокладки кабелей и проводов

    При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

    Зачем нужна гофра

    Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

    • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
    • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

    Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

    При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

    Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

    Виды гофры для прокладки кабелей

    Гофра для кабеля есть разная по прочности:

    • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
    • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

    Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема

    Как видите, классификация идет по прочностным свойствам, что определяет область использования.

    Разновидности

    Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

    Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

    Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

    Металлическая и метало-полимерная гофра

    Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

    Из каких материалов

    Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

    • Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
    • ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

    Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

    Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

    Гофра для кабеля, размеры, цены

    Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

    Цена на гофрированные электротехнические трубы зависит от многих факторов

    Выбор размера

    Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

    • к осветительным приборам — 16 мм;
    • к розеткам и включателям — не менее 20 мм;

    Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

    Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

    Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

    Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

    Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

    Разные материалы, цвета, толщина стенки и разные цены

    Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

    НазваниеТипВнешний диаметрВнутренний диаметрПротяжкаЦена за метрIPНазначение
    Гофра ПВХлегкая16 мм11,4 ммда2,4 руб
    Труба гофрированная ПНД чернаяДКС15,7 мм11,3 ммдаот 7,5 руб/м55для скрытой прокладки
    Труба гофрированная ПНД чернаяДКС19,5 мм14,5 ммдаот 8,9 руб/м55для скрытой проводки
    Труба ПНД красная двустеннаяжесткая50 мм41,5 ммда78,5 руб/м44для скрытой прокладки
    Труба ПНД тяжелаятяжелая31 мм23,4 ммдаот 9,7 руб/м55скрытая прокладка
    Труба ППЛ (полипропилен) гофрированнаялегкая19,7 мм14,8 ммдаот 28 руб/м55открыта, Скрытая прокладка
    Гофротруба полиамидчерная21,2 мм16,8 ммнетот 52 руб/м68открытая, скрытая прокладка, стойкость к ультрафиолету
    Гофротруба полиамидсерая21,2 мм16,8 ммдаот 48 руб/м68открытая, скрытая прокладка

    Монтаж гофротруб

    При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

    При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

      Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

    Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

    Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

    Монтаж проводки в гофре

    При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

    Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

    Как протягивать кабель в гофру

    При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

    • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
    • Сначала протянуть кабель, потом монтировать.

    Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

    Особенности открытой прокладки на улице

    При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

    Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

    При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

    Гофры для кабелей в Балашихе

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен бесплатный номер 8-800.
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Онлайн консультант».
    Для перехода на сайт нажмите «В магазин»

    На сайте продавца доступен «Заказ в один клик».
    Для перехода на сайт нажмите «В магазин»

    Чтобы узнать, как купить гофру для кабеля в Балашихе по доступной цене, воспользуйтесь нашим сервисом. Вы найдете дешевые товары и самые выгодные предложения с описанием, фото, отзывами и адресами. Цены и магазины недорогих гофр можно посмотреть в нашем онлайн интернет каталоге товаров Балашихи, а так же узнать, где продаются гофры для кабелей оптом в Балашихе. Если Вы представитель компании или магазина, добавьте свои товары бесплатно.

    Труба гофрированная двустенная
    для прокладки кабеля

    Труба гофрированная двустенная «Гибкая». Область применения:

    • электроснабжение (строительство кабельной канализации напряжением до 10 кВ (данное условие подтверждается протоколами испытаний повышенным напряжением);
    • телекоммуникации (строительство многоканальных магистральных и местных линий связи);
    • транспортная инфраструктура (строительство кабельной канализации вдоль нефте-газопроводов, автомобильных и железных дорог, под взлётно-посадочными полосами аэропортов и т.п.);
    • коммунальное хозяйство (в качестве альтернативы использованию бронированного кабеля в распределительных сетях наружного освещения, наружной рекламы и т.д.);
    • монолитное строительство (в качестве образующего канала для силовой и информационной проводки). Как правило, для силовой проводки используются трубы красного цвета, для информационной проводки используются трубы синего цвета.

    Труба гофрированная двустенная «Жесткая». Область применения:

    • на участках с высокой нагрузкой (под автомобильными и ж/д дорогами);
    • при укладке кабельной канализации в стеснённых городских условиях;
    • при укладке тяжёлого кабеля;
    • при блочной укладке труб.

    Преимущества двустенных гофрированных труб «Промрукав».

    Надёжность:

    • срок службы более 50 лет;
    • высокая коррозионная и химическая стойкость;
    • высокая герметичность соединения (прокладка во влажной среде);
    • высокая степень защиты от сейсмических колебаний;
    • стойкость к динамическим (ударным) и статическим нагрузкам;
    • в исполнении «Не распространяющая горение, стойкая к ультрафиолету» труба соответствует требованиям пожарной безопасности ГОСТ Р МЭК 61386.1 (п. 13.1.3.1, п. 13.1.3.2) и устойчива к фотоокислительному старению (эксплуатация на открытом воздухе при воздействии прямых солнечных лучей) по ГОСТ 20.57.406-81 (метод 211-1);
    • труба устойчива к воздействию влаги, которой она может подвергаться в режиме нормальной эксплуатации
    • труба обладает соответствующей теплостойкостью.

    Быстрый и лёгкий монтаж:

    • минимальное количество стыков при монтаже (по сравнению с гладкой полиэтиленовой трубой);
    • малый вес (в 13-16 раз легче, по сравнению с асбестоцементными трубами);
    • протяжка (зонд) облегчает ввод кабеля;
    • возможна укладка в траншею без песчаной «подушки».

    Экономия:

    • уменьшение затрат за счёт скорости монтажа;
    • низкая стоимость — по сравнению с аналогами (гладкими полиэтиленовыми трубами).
    Технические условияТУ 22.21.29-006-52715257-2017
    Типы по степени сопротивления сжатию*не менее 450 Н — «Тип 450»
    не менее 750 Н — «Тип 750»
    Виды по степени сопротивления изгибу«Гибкая» (с зондом или без зонда)
    «Жесткая» (без зонда)
    Исполнения по свойствам материала«Безгалогенная»
    «Стойкая к ультрафиолету, не распространяющая горение»
    Ассортимент диаметров (мм)«Гибкие» трубы: 50, 63, 75, 90, 110, 125, 160, 200
    «Жесткие» трубы: 90, 110, 125, 160, 200
    ЦветВнешняя стенка:
    RAL 3000 (красный), RAL 5005 (синий)
    RAL 9005 (черный) — для исполнения «Стойкая к ультрафиолету, не распространяющая горение»
    Внутренняя стенка:
    RAL 9005 (черный)
    RAL 5005 (синий) — для исполнения «Стойкая к ультрафиолету, не распространяющая горение»
    Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015IP67
    Соединительная муфта: IP55, в местах соединения при использовании уплотнительных колец IP67
    Климатическое исполнение по ГОСТ 15150-69В5
    УХЛ1 (для исполнения «Стойкая к ультрафиолету, не распространяющая горение»)
    Температура монтажа-25 ˚С до +50 ˚С
    Температура эксплуатации-55 ˚С до +90 ˚С
    Электрическая прочность изоляции по ГОСТ 1516.2-97не менее 10000 В
    Сопротивление изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)не менее 100 МОм (500 В, в течение 1 мин.)
    Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0«0»
    Стойкость к воздействию солнечного излучения по ГОСТ 20.57.406-81 (метод 211-1) **Соответствует (для исполнения «УФ»)
    МатериалВнешняя стенка — ПНД
    Внутренняя стенка — ПНД
    Протяжка (зонд)Полиамидный зонд или без зонда
    Радиус изгиба под углом 360˚ для гибких труб8 наружных диаметров трубы
    Комплектация«Гибкие» трубы комплектуются соединительной муфтой с двумя уплотнительными кольцами
    «Жёсткие» трубы не комплектуются аксессуарами
    Упаковка«Гибкие» трубы — бухты на поддоне по 20, 50 и 100 метров, в защитной от УФ-лучей стретч-плёнке
    «Жесткие» трубы — отрезки по 5,7 и 6 метров
    Срок хранения2 года в упаковке изготовителя
    Техническая документацияАльбом типовых решений

    * Испытания проводятся по ГОСТ Р МЭК 61386.24-2014 (п. 10.2)
    ** Постоянный режим облучения в течение 5 суток в камере солнечной радиации с интегральной поверхностной плотностью потока излучения 1125 Вт/м2 ± 10% (в том числе поверхностная плотность ультрафиолетовой части спектра 68 Вт/м2 ± 25%); температура в камере выдерживалась автоматически в границах 55±2 ˚С

    Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющий сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость материала воздействию агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.

    [А]- холодные среды; [В]- горячие среды.

    1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.

    Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.

    1 — пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
    2 — пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
    3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).

    Памятка. Применение гофрированных труб.

    Памятка. Комплексное решение для двустенных гофрированных труб.

    Гофра двухслойная для кабеля

    Сделано
    в России

    Труба гофрированная двустенная 160 мм с протяжкой с муфтой красная (50м) (121916)

    • Код товара 9741803
    • Артикул 121916
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гофрированная двустенная 75 мм с протяжкой с муфтой красная (50м) (121975)

    • Код товара 9741795
    • Артикул 121975
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гофрированная двустенная 200 мм с протяжкой с муфтой красная (35м) (121920)

    • Код товара 9741805
    • Артикул 121920
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гофрированная двустенная 63 мм с протяжкой с муфтой красная (100м) (121963100)

    • Код товара 9780407
    • Артикул 121963100
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гофрированная двустенная 50 мм с протяжкой с муфтой красная (100м) (121950)

    • Код товара 9741793
    • Артикул 121950
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гибкая двустенная 110мм для кабельной канализации красная (100м) бухта (121911100)

    • Код товара 9794326
    • Артикул 121911100
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гибкая двустенная 63 мм с протяжкой с муфтой красная (50м) (121963)

    • Код товара 9741794
    • Артикул 121963
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гибкая двустенная 90мм с протяжкой с муфтой красная (50м) бухта (121990)

    • Код товара 9741796
    • Артикул 121990
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гибкая двустенная 110мм с протяжкой черная в бухте 100м (121911A100)

    • Код товара 169990772
    • Артикул 121911A100
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гибкая двустенная 125мм с протяжкой с муфтой 40м (121912)

    • Код товара 9741799
    • Артикул 121912
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гофрированная двустенная 50 мм с протяжкой с муфтой (150м) (121950150)

    • Код товара 9798902
    • Артикул 121950150
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гофрированная двустенная 50 мм с протяжкой с муфтой черная(100м) (121950A)

    • Код товара 9791412
    • Артикул 121950A
    • Производитель DKC/Octopus

    Сделано
    в России

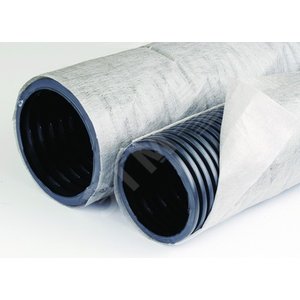

    Труба гофрированная двустенная дренажная 160мм с геофильтром класс SN8 перфорация 360 гр (141916A-8K)

    • Код товара 5482783
    • Артикул 141916A-8K
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гофрированная двустенная 140 мм с протяжкой с муфтой красная (50м) (121914)

    • Код товара 9741801
    • Артикул 121914
    • Производитель DKC/Octopus

    Сделано
    в России

    Труба гофрированная двустенная 63 мм без протяжки с муфтой красная (50м) (120963)

    • Код товара 9741734
    • Артикул 120963
    • Производитель DKC/Octopus

    Сделано
    в России

    С этим покупают Посмотреть

    Труба двухстенная ПНД/ПВД 63/52мм красная (50м) (в комплекте муфта и 2 кольца) (Т2-КЛ0-063К(50))

    • Код товара 2506708
    • Артикул Т2-КЛ0-063К(50)
    • Производитель RUVinil

    Сделано
    в России

    С этим покупают Посмотреть

    Труба двухстенная ПНД/ПВД 63/52мм синяя (50м) (Т2-КЛ0-063С(50))

    • Код товара 5491094
    • Артикул Т2-КЛ0-063С(50)
    • Производитель RUVinil

    Сделано
    в России

    С этим покупают Посмотреть

    Труба двухстенная ПНД/ПВД 200/178.7мм красная (Т2-КЛ0-200К)

    • Код товара 8668577
    • Артикул Т2-КЛ0-200К(40)
    • Производитель RUVinil

    Сделано
    в России

    С этим покупают Посмотреть

    Труба двухстенная ПНД/ПВД 200/178.7мм синяя (Т2-КЛ0-200С)

    • Код товара 6908610
    • Артикул Т2-КЛ0-200С(40)
    • Производитель RUVinil

    Сделано
    в России

    • Покупателям
      • Способ оплаты
      • Доставка
      • Акции
      • Скидки и баллы
      • Адреса магазинов
      • Договор оферты
    • Компания ЭТМ
      • О компании
      • Сервис iPRO
      • Электрофорум
      • ЭТМ Вакансии

    Центр поддержки и продаж

    • Электрика
    • Свет
    • Крепеж
    • Безопасность

    Мы в социальных сетях

    • Повышение квалификации
    • Часто задаваемые вопросы
    • Нашли ошибку?
    • Центр обращений

    © 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

    Ваш город: Выберите город

    Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

    Гофрированные трубы для монтажа электропроводки:

    рекомендации по применению

    При монтаже электропроводки в жилищном и гражданском строительстве часто возникает вопрос: как защитить кабель от повреждений и внешнего воздействия и при этом обеспечить доступ к нему в случае аварийных ситуаций. Помогут в этом гофрированные трубы из пластика, способные выдерживать требуемые механические нагрузки. По своему составу и особенностям конструкции гофротрубы делятся на несколько разновидностей, рассчитанных на различные условия эксплуатации.

    Классификация по условиям эксплуатации

    Гофротрубы производятся из разных материалов: ПВХ (поливинилхлорид) и ПНД (полиэтилен низкого давления). В отличие от гладких труб, гофрированные обладают гибкостью, прокладка кабеля с их помощью осуществляется с минимальными трудозатратами и практически не требует дополнительных аксессуаров.

    Гофротрубы ПВХ используются для прокладки силовых и слаботочных линий внутри зданий и сооружений и рекомендуются для открытого монтажа кабеля по потолку. Большим преимуществом гофротруб из ПВХ является их пожаробезопасность (соответствует ГОСТ Р 53313-2009).

    Они изготавливаются из самозатухающего пластика, не поддерживающего горение, что исключает возникновение пожара при коротком замыкании.

    Гофрированные трубы из ПВХ обладают достаточно высокой прочностью на сжатие, но при этом низкой ударной прочностью. Поэтому их не рекомендуется использовать в таких условиях, где возможно возникновение ударных нагрузок, например, при монтаже гофротрубы ПВХ по полу есть риск, что на нее могут наступить или уронить груз. При нарушении целостности трубы придется перекладывать всю трассу, что очень трудоёмко и дорого.

    В отличие от гофротруб ПВХ, гофрированные трубы ПНД являются горючими и в соответствии с ПУЭ применяются для прокладки кабеля внутри несгораемых конструкций: в штробах стен, стяжках пола, для заливки в монолит или под землей. Гофротрубы из ПНД обладают высокой эластичностью и ударной прочностью по сравнению с ПВХ, не боятся механического воздействия в условиях строительной площадки. Гибкость гофрированных труб ПНД позволяет осуществлять изгибы до минимального радиуса, выполнять переход от пола к стенам без дополнительных аксессуаров.

    Общие требования к трубным системам для прокладки кабеля определяет ГОСТ Р МЭК 61386.1-2014. Для их надёжной и безопасной эксплуатации особое значение имеют механическая прочность труб и их устойчивость к влиянию агрессивных факторов внешней среды. В таблице приведены технические характеристики гофрированных труб различных типов.

    ХарактеристикиТруба гофрированная (ПВХ)Труба гофрированная (ПНД)Двустенная гофрированная труба (ПНД)
    МатериалСамозатухающая композиция (ПВХ)Полиэтилен низкого давления (ПНД)Полиэтилен низкого давления (ПНД)
    Степень пылевлагозащитыIP40, при условии применения специальных аксессуаров – IP55
    Диапазон температур эксплуатацииОт –15 до +60 °СОт –40 до +90 °СОт –40 до +90 °С
    Прочность на сжатиеСвыше 350 Н на 5 см при 20 °С – стандартный типСвыше 125 Н на 5 см при 20 °С – лёгкий типСвыше 450 Н на 20 см при 20 °С
    Свыше 350 Н на 5 см при 20 °С – стандартный тип
    Свыше 750 Н на 5 см при 20 °С – тяжёлый типСвыше 750 Н на 5 см при 20 °С – тяжелый тип
    Электрическое сопротивлениеНе менее 100 МОм (500 В, в течение 1 мин)

    О чём говорит цвет гофрированной трубы

    По цвету гофрированной трубы из ПНД можно понять ее предназначение. Как правило, черные трубы используются для прокладки силовых линий, а оранжевые – для выделения слаботочных коммуникаций. При этом чёрный ПНД содержит специальный пигмент, обеспечивающий защиту от УФ-излучения.

    Гофрированные трубы из ПВХ окрашивают в серый цвет. Они не поддерживают горение, но менее устойчивы к УФ-излучению, поэтому применяются внутри зданий.

    В последнее время некоторые производители начали менять цветовую маркировку, например, трубы ПНД выпускать серыми, а ПВХ – черными, гофротрубы делают красными, синими, под цвет дерева. Чтобы не запутаться в разнообразии такой продукции, следует обращать внимание на информацию на этикетке.

    Устойчивость к агрессивным воздействиям внешней среды

    Использование гофрированных труб из ПВХ, а также аксессуаров к ним недопустимо в местах присутствия агрессивных жидкостей: ацетона, ацетальдегида, дихлорметана, нефтепродуктов (включая моторное масло) и т.д. Перечисленные химические соединения практически всегда присутствуют в грунте, особенно в крупных городах.

    Невысока стойкость ПВХ и ко многим другим веществам, которые встречаются в промышленных и бытовых отходах, не допускается воздействие на них острых и тяжелых предметов. Поэтому для защиты подземных электрических коммуникаций рекомендуется применять трубы из ПНД.

    • Диаметр гофрированных труб ПВХ и ПНД – от 16 до 63 мм, двустенные гофротрубы всегда выполняются из ПНД и имеют диаметр от 40 до 200 мм.
    • Внутри всех гофрированных труб имеется металлическая протяжка (проволока диаметром 0,8 мм), которая ускоряет и облегчает процесс монтажа электропроводки.
    • Если вы собираетесь крепить гофротрубу ПВХ к потолку, не забудьте приобрести дополнительные аксессуары.

    Правила монтажа подземных электрических коммуникаций

    Нормативные требования к размещению подземных инженерных сетей, включая электрические и информационные, приведены в СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений». Этот документ закрепляет приоритет подземных сетей над воздушными. При прокладке подземных коммуникаций применяют двустенные гофрированные трубы из ПНД сусилием на сжатие более 450 Н на 20 см при температуре 20 °С.

    Глубина укладки магистральных коммуникаций в защитных гофрированных трубах должна быть не менее 1,2 м от поверхности, а внутризоновых – не менее 0,9 м. Для соблюдения этих норм глубину траншеи необходимо увеличить на диаметр трубы и добавить еще 15–20 см для песчаной подушки.

    Если в траншее укладываются сразу две (или более) трубы, запрещаются их перекрещивание и монтаж друг на друга. Также нельзя сбрасывать грунт непосредственно на гофрированные трубы. Соединения муфт и заглушек с трубой должны быть водонепроницаемыми. Для разделения трасс используется многопостовой кластер, куда вкладывают трубы.

    Засыпка грунта осуществляется послойно. Чтобы не нарушить геометрию трубы и тем самым не снизить ее кольцевую жёсткость, первый насыпной слой должен иметь толщину, равную половине наружного диаметра трубы. После этого необходимо произвести его уплотнение одновременно с двух сторон.

    Затем насыпаются второй и последующие слои, каждый толщиной 0,3 м. Уплотнение первого и второго слоёв лучше производить ногами, третьего и последующих – с использованием средств механизации. Засорение гофрированных труб даже небольшим количеством земли или мусора недопустимо.

    При прокладке подземных коммуникаций необходимо привлекать проектные организации, которые должны проводить все технические расчеты в соответствии с нормативной документацией.

    Как выбрать надежные гофрированные трубы

    На российском рынке представлены гофрированные трубы из ПВХ и ПНД разных производителей, нередко встречается и продукция неизвестных торговых марок. К использованию подобного оборудования нужно относиться крайне осторожно: соответствие его ключевых параметров (степени горючести, кольцевой жёсткости, прочности на сжатие и изгиб, устойчивости к воздействию окружающей среды) требованиям стандартов и нормативов всегда вызывает вопросы.

    Выбирая гофрированные трубы для монтажа электропроводки, лучше остановиться на предложении проверенного производителя, который дорожит своей репутацией, использует новейшие технологии. Примером качественной и надежной продукции являются гофрированные трубы IEK ® , которые выпускаются на предприятии IEK GROUP в Ясногорске (Тульская область).

    Гофрированные трубы IEK ® производятся на высокотехнологичной, полностью автоматизированной линии, при их изготовлении используется только качественное сырье. Гофротрубы и аксессуары IEK ® проходят многоступенчатый контроль качества, поэтому срок их службы составляет не менее 25 лет. Гарантийный срок эксплуатации – три года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения.

    Как подобрать гофру для кабеля – приспособление, облегчающее жизнь электрикам

    Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

    В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

    • Назначение гофры
    • Разновидности гофры
      • Различия по конструкции
      • Материалы
      • Размеры гофротруб
    • Монтаж гофры

    Назначение гофры

    Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

    • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
    • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
    • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
    • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

    Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

    Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

    Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

    Разновидности гофры

    Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

    Различия по конструкции

    • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
    • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

    • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

    • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

    Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

    Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

    Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

    Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

    Материалы

    Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

    • Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

    • Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

    • Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

    • Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

    Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

    • Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

    Размеры гофротруб

    Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

    При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

    Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе оставалось свободным пространство не менее половины радиуса, то есть 14 диаметра. Данная мера нужная для удобной прокладки и наличия воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

    Итак, какие гофры обычно применяются в тех или иных ситуациях:

    • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
    • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

    • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
    • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
    • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

    Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

    Монтаж гофры

    Монтаж гофры можно разделить на два типа – открытый и закрытый:

    • В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

    • Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
    • Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
    • При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

    • Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

    При проектировании трассы стоит учесть следующие моменты:

    • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
    • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
    • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
    • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

    На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

    Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

    голоса
    Рейтинг статьи
    Читать еще:  Правила выбора и монтажа гофры для проводов и кабеля
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
