Принцип работы вентиляционных дефлекторов

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы. Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Популярные виды вентиляционных дефлекторов

Современный рынок предоставляет сразу несколько видов аэродинамических дефлекторов для вентиляции. И каждая из использующихся сегодня конструкций рассчитана на свои задачи, которые мы их рассмотрим.

Так, все дефлекторы делятся на такие основные виды по своему принципу работы:

• Активные, имеет встроенный рабочий дымосос, причем тот работает при горении дров постоянно.
• Активно-пассивные, в которых дымосос есть, но маломощный, и используется только на тот случай, если ветра нет совсем, либо печь растопили слишком жарко. Т.е. сам дефлектор выполняет свои функции даже при выключенном двигателе.
• Пассивно-активные дефлекторы создают небольшую тягу при помощи энергонезависимого устройства. И пассивная (собственная) тяга у дефлектора отсутствует полностью.

Также все дефлекторы для дымохода делятся на такие две группы: ротационные турбины и статические конструкции. К ротационным относится только вращающийся дефлектор, или по-другому турбодефлектор. Остальные – статические.

Флюгер-дефлектор: противостояние ветру

Такой дефлектор ценен, когда в вентиляционном канале обычно не достает тяги или часто возникают воздушные вихри, а также если ветра в вашей местности довольно сильные и любят менять направление. Вот как выглядит конструкция флюгера:

Чаще всего встречается насадка-дефлектор, называемая драконом. Именно ее вы видите на иллюстрации выше. Это колпак для трубы со своей уникальной системой подшипников, которая вращается только в нужную сторону. Здесь струи воздуха попадают в пространство между гнутыми козырьками, меняют вектор и идут вверх. Это создает нужное разрежение воздуха в дымовой трубе, благодаря чему и возникает тяга.

Выполняет функцию дефлектора также конструкцию, которую называют «Капюшон» или «Сачок». Это полукруглый желоб-уловитель ветра, который установлен внутри канала на поворотном штоке.

Но у флюгера есть небольшая проблема – зимой он способен леденеть. Поэтому подшипники в нем необходимо постоянно смазывать. Вот почему флюгарки больше оправдывает себя в южных теплых районах, где менее суровые зимы.

Дефлектор ЦАГИ: тонко продуманный механизм

Дефлектор ЦАГИ — это уникальная разработка института им.Жуковского. Ее принцип работы состоит в том, что тяга увеличивается не только за счет перепада давления на высоте двух метров от кровли, но и за счет воздушного и теплового напора. Причем такой дефлектор разрешено устанавливать прямо в вентиляционный канал скрытым способом.

Широкая сторона у диффузора направлена вверх, а крышка изготовлена в форме конуса. В основном такой дефлектор предназначен для воздухоотводов сечением от 10 до 125 см, и бывают самых разных габаритов.

Посмотрите, насколько сложная здесь на самом деле конструкция:

Главное преимущество дефлектора ЦАГИ в том, что он блокирует обратную тягу даже при сильном ветре.

Дефлектор Григоровича: проще простого

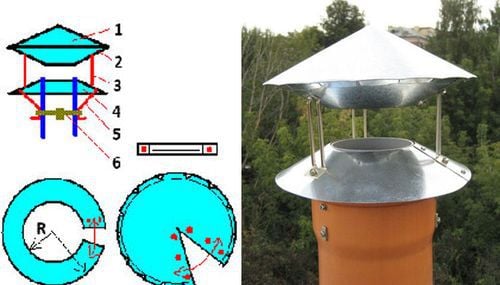

Самая простая конструкция – Григоровича. В этом устройстве расширение конуса идет вниз, а под колпаком устроен обратный конус – для создания дополнительного притока воздуха. Он имеет вид тарелки из двух зонтов, которая расположена над обтекающей стенкой.

В этой модели под колпаком воздух не накапливается вообще, что хорошо сказывается на свойствах этого кровельного элемента. Причем такой дефлектор домашние мастера любят клепать самостоятельно:

Еще его называют дефлектором Вольперга-Григоровича.

Вытяжные дефлекторы для комплексных систем

А вот дефлекторы такого вида уже работают от электричества:

Обычно вентиляция, которая основана на электричестве – это не простая труба в доме, а скорее целый комплекс из приборов, который не только очищает воздух, но еще и подогревает его. А чтобы воздух имел возможность меняться, в верхней точке вентиляционной трубе устанавливают специальный аэродинамический механизм.

Турбодефлектор: эстетика и практичность – на высоте!

Турбодефлектор тоже не требует установки дополнительного оборудования или электрической энергии.

Давайте внимательнее рассмотрим, как именно работает такой кровельный элемент. Так, у него есть подвижная часть – крыльчатка. Она всегда будет двигаться только в одну сторону, независимо от того, откуда дует ветер. В трубе при этом будет образовываться вакуум, влияющий на захват воздуха. Благодаря движению только по одной оси в помещении не возникнет обратной тяги. Кроме того, из-за особой формы колпака в трубе исключены осадки или мусор.

Применяется турбодефлектор для вентиляционной трубы также для газовых котлов с электроподжигом. Сама турбина может вращаться как под действием ветра, или с подающим током. Но чаще всего все-таки встречается именно самораскручивающая турбина, для которой достаточно легкого дуновения ветерка.

А теперь о недостатках. Такое устройство стоит дороже, чем обычные модели. На его цену в основном влияет используемый материал – оцинкованная ли сталь, присутствует ли полимерное покрытие. Также некоторые неблагоприятные условия способны привести к его остановке, будь то полный штиль или повышенная влажность в сочетании с отрицательной температурой. Конечно, производители над этим работают, и современные турбодефлекторы все меньше подвергаются обледенению.

Дефлектор Ханженкова

Эта необычная конструкция представляет собой тарелку-дождевик, которая выполняет функцию вытяжного зонта, погруженного на нужное расстояние внутрь окружной стенки.

Дефлекторы низкого давления

И, наконец, сегодня приобретают популярность дефлекторы низкого давления Vilpe, Alipai, которые до этого времени устанавливали преимущественно только на чердаки. А сегодня они неплохо справляются с задачей воздухообмена и на мансардных этажах.

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли. И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования. Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

• Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
• Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Как устроен вентиляционный дефлектор для увеличения тяги?

Правильно спроектированная система вентиляции обеспечивает свежий и чистый воздух внутри помещения. Главным условием ее работы при этом является наличие тяги, однако попадающие в систему пыль и мусор способны нарушить работу оборудования. Во избежание такой ситуации специалисты рекомендуют устанавливать вентиляционный дефлектор. О том, что собой такой агрегат представляет, и какие функции выполняет, мы расскажем в этой статье.

Что это такое и для чего нужен дефлектор на вентиляцию?

Принцип работы

Установка дефлектора на вентиляционную трубу позволяет существенно увеличить тягу. Устройство отклоняет воздушные потоки и тем самым образует на выходе из вентиляционной шахты зону пониженного давления, благодаря чему воздух внутри трубы поднимается вверх и компенсирует давление.

Несмотря на разнообразие конструкций дефлекторов, все они работают по описанному выше принципу. В большинстве современных агрегатов имеется сужение канала, что позволяет добиться увеличения скорости, с которой воздух проходит над оголовком трубы. В итоге тяга усиливается, а эффект носит название «принцип аэрографа».

При правильном подборе и применении дефлектора можно добиться существенного прироста в эффективности работы всей вентиляционной системы – вплоть до 20 процентов.

Важно: Наибольшую эффективность вентиляционные дефлекторы показывают при установке на вентиляционных каналах с большими горизонтальными участками и изгибами.

Отзывы: плюсы и минусы

Основными преимуществами использования вентиляционного дефлектора являются:

• защита вентиляционных каналов от грязи и осадков;
• увеличение тяги.

Необходимо отметить, что в последнее время конструкции нередко обустраиваются двумя конусами, соединенными основаниями, что полностью решает вышеописанную проблему.

Устройство: из чего состоит

Конструкция дефлектора вентиляции состоит, как правило, из:

• металлических стаканов (в стандартном исполнении их два);
• фиксирующих кронштейнов для надежного крепления;
• приточно-отводящего патрубка, который крепится на трубу с помощью хомута.

Наружный стакан конструкции имеет форму, расширяющуюся к нижней части. В то же время нижний стакан абсолютно ровный. При этом цилиндры надеваются друг на другой, а у верхней части конструкции закрепляется крышка на стойках.

Важно: Во избежание попадания атмосферных осадков внутрь системы диаметр крышки должен превышать диаметр выходного отверстия.

Монтаж отбоев производится таким образом, чтобы воздух с улицы создавать дополнительный подсос через выемки между соседними кольцами – это позволяет значительно ускорить отвод «тяжелого воздуха» из вентиляционной системы.

Внимание: Если ветер имеет боковое направление, то вывод воздуха осуществляется и снизу, и сверху. Вертикальная направленность потока способствует оттоку снизу.

Виды и технические характеристики

В настоящий момент существует множество разновидностей вентиляционных дефлекторов, среди которых основными являются:

• дефлекторы «ЦАГИ»;
• дефлекторы Григоровича;
• Н-образные аппараты.

При этом довольно часто встречаются открытые конструкции, которые можно классифицировать по:

• форме навершия: плоское, полукруглое, двускатное или с открывающейся крышкой;
• принципу работы: турбинный или ротационный;
• типу флюгера.

Рассмотрим подробнее самые распространенные типы вентиляционных дефлекторов.

На дымоход

Одним из наиболее частых применений дефлекторов является установка на дымоход. Все дело в том, что при расчете параметров дымохода главным параметром является обеспечение достаточной для выведения продуктов горения тяги. Дефлектор же позволяет увеличить производительность отопительного оборудования на 20 процентов, что означает улучшение прогорания топлива, увеличение теплоотдачи и устранение проблем, связанных с затуханием пламени и появлением обратной тяги.

Кроме того, установка дефлектора на дымоход предотвращает попадание в дымоход атмосферных осадков и мусора, что также положительно сказывается на производительности оборудования.

Для кондиционера

Дефлекторы для кондиционеров представляют собой конструкции, мало чем напоминающие традиционные дефлекторы. По своей сути такие устройства являются специальными экранами-отражателями, предназначенными для перераспределения воздушных потоков, создаваемых кондиционером. За счет такого дефлектора воздушные массы направляются не на человека, а параллельно потолку или в пол, постепенно рассеиваясь и теряя свою интенсивность.

Ротационный (активный) дефлектор

Ротационные дефлекторы способны увеличивать эффективность стандартной естественной приточно-вытяжной системы вентилирования в четыре раза. При этом такое «усиление» не требует подключения к электропитанию.

Флюгер

Дефлектор-флюгер представляет собой специальное устройство, корпус которого вращается одновременно с изогнутыми козырьками-дефлекторами, соединенными, в свою очередь, с подшипниковым узлом. В верхней части конструкции располагается флюгер, которые позволяет всему устройству всегда держаться «по ветру». Принцип работы такого прибора выглядит следующим образом: воздушный поток проходит между козырьками, ускоряется и тем самым создает зону разрежения. В результате тяга усиливается, топливо хорошо прогорает, а воздухообмен улучшается.

Особенно хороши такие устройства для предотвращения обратной тяги, искрообразования и затухания пламени. При этом сделать самостоятельно такое устройство несложно – достаточно прикрепить конструкцию на срез дымовой трубы при помощи кольца с подшипниковым узлом.

Цокольные дефлекторы

Цокольные дефлекторы предназначаются для проветривания цокольных помещений, удаления влаги и родона, а также для обеспечения притока свежего воздуха в расположенные в подвале помещения. Подобного рода устройства могут применяться в системе как естественной, так и принудительной вентиляции. При этом конструкция цокольного дефлектора препятствует попаданию в подвальное помещение атмосферных осадков, грязи и мелких животных. Длина трубы дефлектора, как правило, легко регулируется – при необходимости ее можно отпилить или нарастить дополнительными отрезками для нужной высоты.

На окна автомобиля

Установка дефлекторов боковых окон автомобиля является одним из самых распространенных видов автотюнинга. Благодаря такому устройству:

• салон автомобиля частично защищается от солнечного воздействия;
• при движении транспортного средства создается аэродинамический поток, уносящий в сторону мусор, пыль и мелкие дорожные камни;
• улучшается обзор зеркал заднего вида;
• создаваемые завихрения воздуха позволяют проветривать салон;
• в дождливую погоду можно ехать с приоткрытыми окнами.

Дефлекторы «Кобра»

Отечественная компания «COBRA TUNING» существует на рынке автопринадлежностей с 1997 года. Деятельность компании охватывает не только всю территорию России, но и страны ближнего зарубежья. Основным видом деятельности является производство и реализация накладных дефлекторов окон.

Предприятие имеет собственные производственные корпуса, оснащенные высокотехнологичным оборудованием. Конструкторский отдел компании разрабатывает и проектирует устройства с учетом необходимых параметров для каждой модели автомобиля. Благодаря использования системы автоматизированного проектирования дефлекторы «Кобра» подходят заявленной марке и модели автомобиля и не нуждаются в проведении доработки. Служба контроля качества компании следит за производством начиная с этапа поступления сырья и заканчивая выпуском готовой продукции и ее складированием.

Помимо «Кобры» небезызвестными производителями автомобильных дефлекторов являются следующие компании:

• «ClimAair» (Германия) – предприятие выпускает дефлекторы для 66 брендов и считается одним из наиболее успешных в данной области: производство было запущено почти 50 лет назад, а в настоящее время производится более 4 тысяч наименований продукции.
• «Airplex» (Новая Зеландия) – изделия данного бренда отличаются высоким качеством и особыми аэродинамическими характеристиками. После установки дефлекторы буквально отталкивают загрязнения, летящие с проезжей части. Пластиковые элементы выполняются в четырех вариациях: черные, прозрачные и с двумя степенями затемнения. Доработки перед установкой изделия данной марки не требуют, а крепление дефлекторов не подразумевает сверления корпуса автомобиля.
• «Heko» (Польша) – одна из наиболее известных в Европе компаний, специализирующихся на выпуске деталей для автотюнинга. Изготавливает и реализует дефлекторы для полутора тысяч моделей автомобилей, при этом компания постоянно ведет работу над расширением ассортимента. Высококлассный пластик проходит специальную обработку, в результате которой получает завидную устойчивость к появлению царапин. Изделия выпускаются с различными вариантами крепления, что позволяет автовладельцам подбирать наиболее подходящие для своего автомобиля способы.

Монтаж: видео

Ознакомиться с видео о том, как правильно устанавливать дефлекторы, можно по следующим ссылкам:

На сегодняшний день стоимость вентиляционных дефлекторов начинается от нескольких сотен и может достигать нескольких тысяч рублей. Зависит стоимость изделий от его типа, размера, предназначения, формы сечения и многих других технических характеристик. Именно поэтому уточнять цену изделия в каждом конкретном случае следует непосредственно у производителя или продавца дефлекторов.

Где купить дефлектор для вентиляции?

В Москве

В Москве приобрести дефлекторы для вентиляции можно с помощью следующих компаний:

• «Эверест Строй Трест»:
  • сайт: http://www.ventland.ru;
  • адрес: город Москва, 3-й проезд Перова поля, дом 8, строение 5;
  • телефон: +7 (495) 640-01-67.
• «ВентДефлектор»:
  • сайт: http://ventdeflektor.ru/;
  • адрес: город Москва, улица Бутлерова, дом 17;
  • телефон: +7 (968) 710-10-20.
• «СфераПро»:
  • сайт: https://sferapro.ru;
  • адрес: город Москва, 1-ая Фрезерная улица, дом 2/1с2, помещение 311;
  • телефон: +7 (495) 374-82-29.
• «СтильПарк»:
  • сайт: https://stilpark.net;
  • адрес: город Москва, Каширское шоссе, дом 66, корпус 2;
  • телефон: +7 (495) 792-05-69.
• «АирВэй»:
  • сайт: http://vs-vent.ru;
  • адрес: город Москва, Батюнинский проезд, дом 6, офис 221;
  • телефон: +7 (495) 989-66-92.

В Санкт-Петербурге

В Санкт-Петербурге купить дефлекторы для вентиляции можно в таких организациях, как:

• «ВентДефлектор»:
  • сайт: http://ventdeflektor.ru;
  • адрес: город Санкт-Петербург, улица Звенигородская, дом 22;
  • телефон: +7 (921) 302-59-59.
• «СфераПро»:
  • сайт: https://sferapro.ru;
  • адрес: город Санкт-Петербург, Северный проспект, дом 4, корпус 1, литера А, помещение 6-Н, офис 1;
  • телефон: +7 (812) 374-62-22.
• «АэроТек»:
  • сайт: http://aerotek.spb.ru;
  • адрес: город Санкт-Петербург, улица Коммуны, дом 67, помещение 1-Н;
  • телефон: +7 (812) 985-73-35.
• «Капитель»:
  • сайт: https://kapitelvent.ru;
  • адрес: город Санкт-Петербург, улица Заставская, дом 7, офис 527;
  • телефон: +7 (812) 600-38-80.
• «Бастион»:
  • сайт: http://www.spbastion.ru;
  • адрес: город Санкт-Петербург, переулок Челиева, дом 7А, литера Л;
  • телефон: +7 (812) 640-93-00.

Таким образом, установка вентиляционного дефлектора способна решить множество проблем, в том числе: усилить тягу, предотвратить появление эффекта обратной тяги и защитить вентиляционные каналы от атмосферных осадков и грязи. Главное при этом – правильно подобрать устройство, учитывая его технические параметры и особенности.

Вентиляционный дефлектор и его разновидности

Постоянное обновление воздушных масс в помещении – обязательное условие нормального самочувствия всех людей, пребывающих в нем. Обеспечить непрерывный воздухообмен призвана вентиляционная система, эффективность которой зависит от внутренней тяги. Однако при отсутствии должной защиты вентканалы могут забиться попадающим извне мусором и пылью, тогда работа всей системы может быть нарушена, а ее эффективность существенно понизится. Вентиляционный дефлектор – достаточно простое устройство, призванное не допустить подобный исход. Оно не является новинкой, однако ранее использовались исключительно при оборудовании дымоходов.

Описываемые устройства не так просты, как может показаться, а их функциональные обязанности не ограничиваются лишь защитной функцией. Предлагаем разобраться, что такое дефлектор и какова его роль в современной вентиляционной системе.

Задачи дефлекторов и их предназначение

Ветер оказывает существенное влияние на эффективность и работу вентиляционной системы. В летний период времени из-за повышения температуры внешней среды ее показатели сравниваются с температурным режимом внутри дома. При этом снижается тяга, сокращается циркуляция воздуха.

Влияние описанных негативных погодных факторов можно существенно снизить, направляя их на благо работы вентиляционной системы. Для этого используются специальные аэродинамические устройства — дефлекторы, работающие по принципу Бернулли. Для наилучшего выполнения своего предназначения – увеличения силы тяги внутри вентсистемы путем использования воздушного напора, их устанавливают на выходы труб в их верхней точке. Подобные приспособления можно увидеть на крышах общественных и административных зданий, домов, гаражей, на трубах из подвалов и цоколя.

Зачем нужен дефлектор? У него есть несколько ключевых функций:

1. Защита вентиляционных каналов от попадания загрязнений, а также птиц извне. Частички мелкого мусора, жира и пыли накапливаются на стенках труб, уменьшая со временем их внутренний диаметр, снижая срок эксплуатации.
2. Препятствие для атмосферных осадков.
3. Активация и усиление тяги. Описываемый прибор увеличивает КПД вентиляционной системы на 20%.
4. Искрогаситель. Для поддержания противопожарной безопасности устанавливают дефлектор на дымоход.

Как работают?

Как и у всего гениального, принцип функционирования ветровых колпаков весьма прост. Ветер, ударяясь об его корпус, рассекается диффузором, после чего показатели давления внутри цилиндра снижаются, а тяга в самой вытяжной трубе, наоборот, увеличивается.

Поэтому логично, что между сопротивлением устройства и тягой внутри каналов существует прямая зависимость.

По мнению специалистов, установка дефлекторов на крышу должна производиться с небольшим уклоном к горизонтальной поверхности, таким образом, повышается качество их работы.

На эффективность дефлекторов влияет: конструктивные особенности и форма, габаритные размеры, высота, на которой смонтировано приспособление.

Однако при всех своих положительных сторонах дефлекторы не лишены и определенных недостатков: при вертикальном направление ветра происходит соприкосновение воздушной массы с верхним участком приспособления, при этом отработка не может полноценно выбрасываться во внешнюю среду. Для исключения подобных явлений принято использовать вариации с двумя конусами. Также следует отметить, что в холодное время года дефлекторы требуют особенного контроля, их конструкция может быть нарушена из-за образовавшейся наледи.

Как устроен?

Устройство дефлектора достаточно стандартно, каждая из его разновидностей состоит из следующих элементов: специальных стаканов, фиксаторов для удержания на поверхности крыши, а также патрубка. При этом нижний стакан-цилиндр имеет ровное строение, а внешний – расширен к низу. Они надеты друг над другом, а наверху установлена крышка. Верхняя часть каждого цилиндра завершается отбоями в виде колец, помогающих изменять направленность воздушных потоков.

Установка отбоев производится так, чтобы наружные воздушные потоки осуществляли подсос через свободное пространство между кольцами и убыстряли вывод отработки из вентиляции.

Особенности подбора

Несмотря на несложное строение и принцип работы, на практике применяется достаточно много разновидностей ветровых колпаков. При выборе оптимальной для ваших условий модели оценивают следующие показатели:

• материал, из которого она изготовлена;
• принцип работы;
• отдельные особенности конструкции.

Материал изготовления

Изготавливают описываемые приспособления из оцинкованной стали, пластика, нержавейки, алюминия и даже меди. Они могут различаться по своей конструкции. Если выбрать простую модель, то не составит труда изготовить дефлектор своими руками. С точки зрения практичности и оптимального соотношения цена/качество разумно выбирать изделия из оцинковки или алюминия. Модели из меди в реальной жизни встречаются не часто по причине своей достаточно высокой стоимости. Чистый пластик, ввиду своей хрупкости, мало распространен, чаще всего из этого материала изготавливается цокольный дефлектор. Отменными прочностными характеристиками и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала. Дефлектор на дымоход выполняется исключительно из металла.

Разновидности по принципу работы

Статические. Простейшие и наиболее распространенные конструкции, которые часто собираются пользователями собственноручно. Устанавливаются на вентиляционных каналах в многоэтажных домах, крышах небольших предприятий.

Турбодефлектор для вентиляции. В их конструкцию включена система вращающихся лопастей. Головка такого прибора пребывает в активном состоянии, а основа статична.

Турбодефлектор своими руками сделать намного сложней. При отсутствии определенных знаний и умений лучше не рисковать, а приобрести уже готовый вариант.

Статичный ветровой колпак с эжектируемым вентилятором. Пример современных разработок, подразумевает установку статичного колпака, прямо под которым располагается вентилятор, включаемый только когда специальный датчик фиксирует падение тяги.

Дефлектор-флюгер. Над шахтой вентканала устанавливается вращающийся колпак – флюгарка, вращающаяся по направлению ветра, что помогает ветровым потокам устремляться в нужном направлении.

Даже одинаковые по своему принципу работы дефлекторы могут иметь ряд конструктивных отличий. Ниже мы привели описание наиболее распространенных моделей.

Некоторые популярные модели

Чаще всего на практике можно встретить следующие разновидности дефлекторов:

• Григоровича – простейшая конструкция, представляющая собой объединенные в единую «тарелку» пару зонтов, устанавливается она над обтекающей стенкой канала. Именно подобные простейшие варианты чаще всего можно встретить над крышами гаража, подвала, небольшого частного дома. Дефлектор Вольперта-Григоровича – более усложненная вариация описанного ранее устройства, состоит из объединенных воедино диффузора, обратного конуса и крышки;
• дефлектор ЦАГИ. Подразумевает использование специальной насадки – вентиляционного колпака, который способен усилить тягу. Из-за сложностей очистки подобная модель обычно используется исключительно для вентиляционных систем, для отвода продуктов горения она не подходит;
• Astato – статодинамический дефлектор, выпускаемый одноименным французским концерном. Тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору;
• Турбовент – ротационный дефлектор, состоящий из подвижной основы и головки, представляющей собой вращающуюся турбину;
• дефлектор Ханжонкова. Представляет собой дополнительную стенку, устанавливаемую вокруг трубы, также конструкция дополняется тарелкообразным дождевиком – вытяжным зонтом;
• н-образный дефлектор – конструкция, используемая преимущественно промышленными предприятиями для улучшения свойств вентиляционных и дымоотводящих систем. Одна из ключевых особенностей конструкции – отсутствие защитного колпачка.

Габаритные размеры

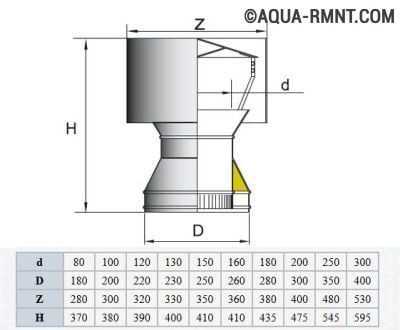

Осуществив подбор устройства по типу материала и конструктивным особенностям, следует вычислить размеры дефлектора, который вам подойдет. В таблице ниже приведены основные из них на примере насадки ЦАГИ.

Если выше нет значения, отвечающего параметрам (диаметру) вашего вентканала, расчет дефлектора выполняется по следующему принципу:

• Ширина диффузора = 2*диаметр канала;
• Размер зонта (ширина) = 1,8*диаметр канала;
• Общая высота устройства=1,7*диаметр канала.

Можно воспользоваться следующей схемой для расчета всех элементов в зависимости от выбранного диаметра трубы:

Подведение итогов

Дефлектор – полезное и многофункциональное приспособление, способное существенно улучшить функционирование естественной вентиляции, дымовыводящих путей. Особенно его использование обосновано, если ваше постоянное место жительства – загородный коттедж. Благодаря простоте конструкции вполне возможно самостоятельное изготовление данного приспособления.

Мы прикладываем много времени и усилий, чтобы помочь Вам в вопросах вентиляции.
Прошу, помогите нам в ответ:

Вентиляционный дефлектор: устройство, принцип действия,

Дефлектор для вентиляции – это простое устройство, разрешающее повысить эффективность системы в пределах 20%. Мы желаем поведать о принципе действия, разновидностях и особенностях этих устройств, и остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

Дефлекторы систем вентиляции

принцип и Устройство действия

Прежде всего нужно разобраться, что такое дефлектор в вентиляции, поскольку область применения очень сильно отражается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для увеличения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого есть эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Обратите внимание! Так мы видим, что за счет энергии ветра, обдувающего трубу, в зоне ее оголовка создается относительный вакуум, который заставляет воздушные веса в трубы направляться вверх, создавая дополнительную тягу.

В случае если мы рассмотрим устройство дефлектора вентиляции, то заметим пара главных частей (вариант ЦАГИ):

1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, так, повышает активность и разницу давлений эжекции вытяжного воздуха потоками ветра;
2. Зонт либо колпак. Помогает для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр либо корпус. Рассекает поток ветра, создавая в область пониженного давления.

В варианте конструкции Григоровича мы заметим пара иную картину.

В устройство входят такие узлы:

1. Диффузор. Тут мы видим тот же усеченный конус, но надетый на трубу широкой стороной, причем сечение данной стороны превышает сечение оголовка. Эту подробность еще именуют «стакан», при таких условиях оголовок трубы будет «нижним стаканом»;
2. Зонт либо колпак. Делает предохранительную функцию, как и в прошлом примере;
3. Обратный конус. Устанавливается под колпаком вершиной вниз и помогает для предотвращения накапливания воздуха под зонтом, и для совместно с диффузором сужающегося потока ветра над оголовком.

Обратите внимание! В варианте Григоровича мы видим, что эжекция происходит в двух направлениях: в направлении обратного конуса и в направлении широкой стороны диффузора. Наряду с этим скорость потока под обратным конусом возрастает за счет сужения канала, что ведет к увеличению разности давлений.

Разновидности

Подбор дефлектора для вентиляции направляться осуществлять с учетом имеющихся в свободном доступе погодных условий и разновидностей вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Университета (ЦАГИ) – есть одной из наиболее популярных разновидностей. Конструкционные изюминки мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая популярная разновидность дефлектора у нас и за ее пределами. Конструкция кроме этого рассмотрена в прошлой главе;
• Тарельчатая открытая конструкция типа Astato. Кроме этого очень распространена и популярна за счет эффективной работы и простого устройства;
• Ротационные модели. Являются сложные устройства с вращающейся частью и особой системой лопастей, поддерживающих это вращение. Отличительная черта – более эффективность и высокая цена;
• Н-образные модели. Отличаются наличием сходу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Являются поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему лопастей и отверстий, приводя к эффекту эжекции газа из воздуховода.

Обратите внимание! В большинстве случаев, вытяжная труба выводится на крышу. Это формирует разность гравитационных значений давления воздуха, и разрешает установить дефлектор на открытом для ветра пространстве.

Не считая принципиальной схемы аппарата, нам пригодятся размеры сечений каналов и цилиндров либо их соотношения. Расчет дефлектора для вентиляции создают на основании этих соотношений либо делают «с нуля» для конкретного устройства.

В случае если сказать о материалах, то практически во всех случаях все модели изготовлены из двух видов сырья: металла либо пластика. Значительно чаще применяют оцинкованную сталь, жесть, алюминий и нержавеющую сталь.

Пластиковый дефлектор вентиляционный отличается более низкой ценой, разнообразием расцветок, но опасается больших температур и стремительнее приходит в негодность.

Монтаж

Для тех, кто купил дефлектор, наша инструкция по его монтажу:

1. В большинстве моделей аппарат имеет нижний патрубок, который надевается на трубу и фиксируется хомутами, болтами либо заклепками. Хомут – наиболее несложный метод крепления;

1. Диффузор к нижнему патрубку крепится на кронштейнах с резьбовым соединением. В большинстве случаев это 3 либо 4 кронштейна, каковые крепят к концу патрубка гайками, а противоположные концы расходящихся кронштейнов вставляются в отверстия на диффузоре и кроме этого фиксируются гайками;

1. В верхней части корпуса диффузора монтируют стойки для колпака. Это смогут быть винтовые кронштейны либо пластины с болтовым соединением. К стойкам крепят колпак с обратным конусом либо без него.

Обратите внимание! Диаметр зонта обязан быть больше диаметр выходного отверстия диффузора, в противном случае косой ливень будет попадать вовнутрь канала.

Вывод

Использование дефлекторов разрешает повысить тягу вытяжной вентиляции и обезопасисть ее от ветровой закупорки. Кроме этого появляется возможность повысить неспециализированную эффективность работы системы и обезопасисть ее от обратной тяги.

Видео в данной статье окажет помощь вам лучше разобраться в правилах монтажа и устройства данной конструкции.

Дефлектор для вытяжной вентиляционной трубы

Дефлектор – это аэродинамическое устройство, которое монтируют в верхней точке вентиляционного канала над крышами общественных зданий и жилых домов для увеличения тяги дымоходов или вентиляционных систем. Его использование направлено на защиту вентшахт от попадания дождя и снега.

Устройство вентиляционного дефлектора

Независимо от вида дефлектора вентиляции устройство включает следующие стандартные элементы:

• кронштейны для патрубок и крыши;
• стаканы (цилиндры).

Нижний стакан – ровный, а наружный расширяется к низу. Цилиндры надеты друг на друга, над верхним прикреплена крышка. Сверху каждого цилиндра располагаются отбои кольцеобразной формы, которые могут изменять направление воздуха в вентиляционном дефлекторе любого размера. Они монтируются для того, чтобы ветер создавал подсос через пространство между кольцами и выводил газы из вентиляционной установки.

Дефлектор для вытяжной вентиляционной трубы устроен таким образом, что при направлении ветра снизу оборудование срабатывает хуже: отражаясь от крышки, ветер направляется к газам, выходящим в верхнее отверстие. Чтобы такого не происходило, крышку изготавливают в форме двух конусов, скрепленных основаниями. В этом случае все зависит от направления ветра:

• сбоку – отработанный воздух отводится снизу и сверху;
• сверху – отток происходит только снизу.

Принцип действия дефлектора вентиляции

Принцип действия дефлектора вытяжной вентиляции заключается в столкновении его корпуса и ветра, который после рассекается диффузором, а за счет понижения давления в цилиндре усиливается тяга в вытяжной трубе. Уровень тяги в вентканалах зависит от сопротивления корпуса дефлектора воздуху. Тут действует правило: чем больше, тем лучше. Эффективность работы данного устройства определяется размером, формой и высотой оборудования над уровнем крыши. Грамотно подобранный дефлектор вентиляции способен повысить коэффициент полезного действия системы до 20%.

Как правило, данные устройства используются в вытяжной вентиляции естественной тяги, но могут усиливать и принудительную. Если строение расположено в районах со слабыми и редкими ветрами, то главной задачей дефлектора является снижение тяги.

Виды дефлекторов

Разработаны десятки моделей вентиляционных дефлекторов, рассмотрим некоторые виды подробно:

• Дефлектор ASTATO . Это модель вращающегося вентиляционного дефлектора, которая использует ветровую и механическую тягу. Если сила ветра находится на высоком уровне, то двигатель данного устройства выключается, и оно продолжает работу по принципу дефлектора вытяжной вентиляции. Электродвигатель не оказывает влияния на аэродинамику в системе, но обеспечивает достаточное разрежение (не выше 35 Па) и запускается в штиль. Он довольно экономичен и включается по сигналу датчика, который измеряет давление на выходе вентканала. Большую часть года данное устройство работает благодаря ветровой тяге. Комплектующими дефлектора вентиляции ASTATO являются реле времени и датчик давления, которые автоматически запускают и выключают двигатель. При необходимости это можно сделать вручную.
• Статический дефлектор с эжектирующим вентилятором . Это новая модель частично вращающегося дефлектора вентиляции, которую используют последние несколько лет. Дефлекторы ДС устанавливают на выходы вентканалов чуть выше низконапорных вентиляторов с пониженной шумоотдачей, которые автоматически запускаются датчиком давления. К стакану, изготовленному из оцинкованной стали с термоизоляцией, подведены воздуховоды с шумоизоляцией и дренаж. Вся система прикрывается навесным потолком.
• Дефлектор-флюгер . Данное устройство является активным вентиляционным дефлектором, который вращает сила движущихся потоков воздуха за счет подшипникового модуля. Во время движения между козырьками ветер создает зону пониженного давления. Преимущество устройства этого вида заключается в высоком уровне защиты дымохода от ветра и возможности «подстроиться» под любое его направление.
• Ротационная турбина . Турбодефлекторы устанавливают лишь в местностях со стабильным ветром, потому что в тихую погоду данное устройство в качестве вентиляции для турбины неэффективно. Также его нельзя использовать для дымоходов печей на твердом горючем, иначе он может деформироваться.

Наиболее распространенными дефлекторами являются:

• Дефлектор Григоровича;
• «Шенард» в форме звезды;
• ЦАГИ;
• ASTATO открытый;
• Н-образный;
• Шарообразный «Волпер».

Вентиляционный дефлектор своими руками

В данной статье мы расскажем, как самостоятельно сделать дефлектор Григоровича для вытяжной вентиляционной трубы. Это достаточно простое устройство, работа которого осуществляется бесперебойно.

Для изготовления понадобятся следующие материалы и оборудование:

• листовая или оцинкованная нержавейка;
• линейка;
• чертилка;
• заклепки, болты, гайки и хомут;
• карандаш;
• циркуль;
• электродрель;
• ножницы по металлу и бумаге;
• несколько листов картона.

Чтобы изготовить дефлектор Григоровича, следуйте пошаговой инструкции:

Шаг 1. Расчет параметров дефлектора. Размеры будущего устройства легко подобрать по таблице:

На данном этапе необходимо вычислить размеры и начертить схему дефлектора, расчеты параметров которого основываются на диаметре канала вентиляции:

• Н=1,7 х D, где Н – высота дефлектора, D – диаметр дымохода;
• Z=1,8 x D, где Z – ширина колпака;
• d=1,3 x D, где d – ширина диффузора.

На картоне необходимо начертить схему элементов дефлектора системы и вырезать ее.

Шаг 2. Изготовление дефлектора

На металлическом листе нужно обвести лекала и посредством ножниц вырезать части будущего дефлектора, после чего соединить детали между собой с помощью небольших заклепок, болтов и скрепок. Для монтажа колпака вырезаем кронштейны в форме изогнутых полос, которые после закрепляются снаружи диффузора, а обратный конус крепится на зонт. Когда все комплектующие будут готовы, Вы можете собрать весь диффузор прямо на дымоходе.

Шаг 3. Установка дефлектора

На трубу дымохода необходимо установить и прикрепить болтами стакан, поверх которого надевается диффузор. Его нужно зажать хомутом, а к колпаку прикрепить кронштейн. Последним действием при создании дефлектора своими руками является установка обратного конуса, благодаря которому устройство может эффективно функционировать при любом направлении ветра.

ПК «Вентас» рекомендует Вам купить дефлектор для вытяжной вентиляционной трубы у специализированных производителей, что является гарантией качества и оптимальной работы устройства по улучшению ресурса вентиляционных систем общественных и жилых помещений.

© Торгово-производственная компания ПК Вентас (PC Ventas) — производство и поставка воздуховодов, деталей систем вентиляции, изоляционных материалов, крепежей, станков 2010-2020.

111123, г.Москва, ул. Плеханова, д. 4А, БЦ «Юникон»

Режим работы: Пн. – Пт. с 9:00 до 18:00,
Сб. – Вс. – выходной

Зачем нужен вентиляционный дефлектор?

При организации вентиляции в частном доме используются самые разные механизмы и приспособления. Одним из составляющих современной системы служит дефлектор вентиляционный – устройство, об особенностях и пользе которого знает далеко не каждый владелец собственного дома. Между тем без этого элемента практически невозможно правильно организовать эффективный воздухообмен. О том, что такое дефлекторы, и так ли необходимо их ставить, как оборудуется качественная вентиляция без электричества – в нашей статье сегодня.

Что это за устройство

Коль скоро жилье герметично «упаковывается» в пластиковый «кокон» и оснащается всевозможными шумо- и теплоизолирующими материалами, без вентиляции в нем становится просто невыносимо жить. Для того чтобы создать здоровый микроклимат, нам нужно удалять из помещений спертый воздух и получать свежий. Но сегодня вентиляция без электричества или с электроприборами – это не просто поточная система, а сложнейший комплекс из целого ряда узлов, включая устройства для озонирования и даже подогрева воздуха.

Независимо от того, какими именно узлами оборудована ваша вентиляция без электричества, установив дефлектор, вы обеспечите ей бесперебойную работу. Это аэродинамический механизм, который устанавливается в верхней точке вентиляционной трубы и оснащен «колпаком».

Он решает две главные задачи:

1. Предупреждает засорение канала мусором и пылью.
2. Создает эффективную тягу, активизируя работу вентиляции.

Пока не был изобретен дефлектор крышный, каналы делали сужающимися к верхней точке. Но с его появлением организовать хорошую тягу стало куда легче: механизм отклоняет поток воздуха и создает наверху область пониженного давления, таким образом заставляя воздух из дома подниматься наверх по каналу.

Из чего состоит дефлектор.

В продаже можно найти много изделий, отличающихся конструктивно, но любой дефлектор вентиляции состоит из нескольких одинаковых элементов:

• цилиндры (2 штуки, в некоторых 1), причем один из них имеет расширение в верхней части;
• верхняя крышка – элемент защиты от мусора;
  патрубок;
• кронштейны, которыми крепится колпак.

В основу работы дефлектора вентиляции положен принцип отражения воздушного потока от диффузора. В точке отражения поток рассеивается, в результате понижается давление (закон Бернули). Очень важной особенностью прибора является его «умение» повышать КПД системы как минимум на 20%. Потому не стоит им пренебрегать, даже если ваша вентиляция без электричества работает без проблем.

К слову, подобные конструкции использовались уже в 19-м веке, причем устанавливались они не только на зданиях. Нередко можно было видеть дефлектор на трубах парового транспорта или в аэродинамических трубах. В наши дни его применяют в тех сферах, где важен активный воздухообмен – промышленные цеха, индивидуальное и многоэтажное строительство, стволы мусоропроводов, дымоходы и так далее.

Мы уже упомянули о том, что рынок сегодня предлагает различные виды аэродинамических дефлекторов, монтируемые в вентиляцию. На выбор того или иного вида влияет устройство изделия, его назначение и материал, из которого он изготовлен.

Виды дефлекторов

По конструкции различают следующие виды:

1. модель ЦАГИ, в которой широкая сторона диффузора (усеченного конуса) направлена вверх, а крышка – в форме конуса;
2. модель Григоровича, в которой расширение конуса направлено вниз и под колпаком предусмотрен обратный конус для создания дополнительного потока воздуха и защиты от накапливания воздуха под колпаком;
3. открытая конструкция тарельчатого типа (ASTATO) на электродвигателе, который работает только при недостаточной силе ветра;
4. статический с вентилятором – частично вращающаяся модель, относительно новый вид, оснащенный малошумными вентиляторами;
5. ротационный дефлектор с вращающейся частью и лопастями – довольно сложное, но эффективное устройство с шарообразной крышкой. С его помощью можно повысить КПД вентиляции до 50%;
6. флюгеры, поворачивающиеся таким образом, что ветер попадает в предусмотренные в модели отверстия и лопасти;
7. Н-образные конструкции с двумя дефлекторами сразу.

Секреты крышки дефлектора.

Планируя установку вентиляции своими руками, обратите внимание и на разницу в конструкции «крышек» дефлекторов:

• Если в вашем регионе часто идут дожди или много снега зимой, есть смысл выбрать двускатную крышку («щипцовую»).
• Крышка в форме шара очень красиво смотрится и украшает крышу.
• На дымоходы, которые нужно часто чистить, лучше поставить дефлектор со съемной крышкой.
• Проще всего самостоятельно сконструировать обычную плоскую крышку, вырезанную из листа металла.

Описывая устройство дефлектора, необходимо отметить также, что любой вращающийся дефлектор относится к классу ротационных (турбинных), а все прочие – к классу статических.

И статический, и турбодефлектор для вентиляции чаще всего изготавливается из металла – алюминия, оцинкованной и нержавеющей стали, очень редко – из меди. Но встречаются в продаже и пластиковые модели, которые можно подобрать в тон кровельному покрытию. Они эстетично выглядят, но служат в разы меньше своих металлических «собратьев». Зато стоят они гораздо дешевле.

Выбирая между разными конструкциями, обратите внимание на аппарат Григоровича – его можно назвать самым простым, доступным и одновременно эффективным. В этом случае будет вентиляция без электричества, но, возможно, вы предпочтете установить электрический дефлектор – тогда, скорее всего, вам понадобится помощь специалиста в выборе и установке.

Изготовление и установка дефлектора

Если вы узнали, что такое дефлектор в вентиляции, и приняли решение изготовить или смонтировать его самостоятельно, предварительно сделайте верные расчеты, чтобы не ошибиться с высотой самого устройства и шириной диффузора. В интернете – масса полезных сайтов с точными формулами, таблицами и иной нужной информации для расчета размеров конструкции. Но все основные расчеты касаются именно диаметра трубы.

где Н – высота конструкции, D – диаметр дымохода.

где Z – ширина крышки,

d – ширина диффузора.

Проведя расчет дефлектора для вентиляции, можно приступать к его изготовлению. Как правило, если обустраивается домашняя вентиляция, используют дефлектор Григоровича – в связи с простотой конструкции.

• лист металла (нержавеющая сталь)
• электродрель
• хомуты
• молоток
• рулетка
• карандаш, который пишет на металле
• линейка
• ножницы по металлу
• болты и гайки
• заклёпки

На заготовке обводятся лекала, которые лучше сначала вырезать из картона. Ножницами по металлу вырезать заготовки и соединить между собой заклепками (некоторые пользуются сваркой). В крышке-конусе проделывается прорезь с одной стороны, и другая сторона заводится в эту прорезь. Кронштейны заклепками или же болтами закрепляются на наружной стороне диффузора. После полной сбора аппарата его можно ставить на изголовье трубы. Закреплять устройство лучше при помощи хомутов, хотя можно воспользоваться и болтами.

Монтаж начинается с установки входного патрубка. Для болтов потребуется просверлить отверстия и в трубе, и в самом патрубке отверстия. К нижним кронштейнам прикрепляется воронка диффузора. Можно поступить по-другому: зафиксировать воронку хомутами. Теперь осталось только поставить сверху крышку-колпак и закрепить ее. Конечно, прочнее всего будут сварные детали дефлектора, однако не каждый умеет варить тонкий листовой металл.

Как видите, собрать и установить вентиляционный дефлектор на крыше своими руками не так сложно, главное – соблюдать определенные правила. Зато в конечном итоге можно существенно повысить эффективность системы вентиляции в доме, защитив при этом ее каналы от пыли, мусора и насекомых.

Дефлектор для вентиляции: виды, принцип работы

Содержание статьи

• Дефлектор для вентиляции: виды, принцип работы
• Назначение, устройство и принцип работы систем вентиляции
• Изготовление дефлектора своими руками

При отсутствии нужного приспособления в системе вентиляции нередко возникают различные проблемы с тягой. Отток дыма из-за препятствий может приостановиться или прекращается совсем, после чего могут потребоваться трудоемкие мероприятия по исправлению ситуации. Дефлекторы устанавливают с целью улучшения работы системы.

Зачем нужна установка дефлектора

Приспособление для большей эффективности работы вентиляции помогает уменьшить влияние различных факторов на ее работоспособность. Не стоит пренебрегать необходимостью его использования. Нередко от атмосферных условий зависит, насколько эффективной будет работа вентсистемы. Подъемная сила обеспечивает циркуляцию потоков воздуха. Такой эффект получается за счет разницы в температурах в помещении и снаружи него. Ветер будет влиять на работу вентиляции, осложняя процесс естественного воздухообмена или увеличивая его скорость.

Внешне турбодефлектор похож на колпак, который размещен наверху вытяжного канала. За счет работы данного узла удается уменьшить негативное влияние, которое оказывают на оборудование осадки, обеспечить защиту для шахты от мусора. Образующиеся потоки ветра перенаправляются, что несколько усиливает тягу. Чтобы ее повысить, внутри дымохода установлена конструкция, выполненная наподобие зонта. Дефлектор, установленный на трубу дома, из которой идет дым, обеспечивает гашение искр и уменьшает опасность возгораний.

Как работает дефлектор

Работа конструкции заключается в правильном отражении от диффузора воздушных потоков. Происходит их рассечение, по этой причине воздух разрежается, появляется тяга.

Диффузоры эффективнее работают при установке на вентканал, располагающийся с изгибами или направлен по кривой линии. При увеличении тяги внутри трубы КПД приспособления способен увеличиваться на 20%.

Виды устройств

Современные приборы для улучшения вентиляции, имеющиеся в продаже, значительно отличаются функциональностью, а такие имеют разные особенности конструкции. Среди них можно как отдельный вариант описать ротационный дефлектор. Эта разновидность включает несложные модели, которые хорошо подходят для применения на дымоходе и вентиляционных трубах. У многих конструкция может быть собрана самостоятельно.

Основой такого устройства может выступать пластик и медь, оцинкованная или нержавеющая сталь, алюминий. По конструкции дефлекторы можно подразделить следующим образом:

• Дефлекторы цаги.
• Открытые варианты тарельчатого типа.
• Звездообразные виды.
• Приборы, работа которых производится по принципу Григоровича.
• Конструкции Н-образного типа.

Наиболее популярным считается устройство, названное по имени Григоровича, благодаря его предельной простоте.

По классу дефлекторы бывают ротационными или статичными. Последние являются неподвижными. Ротационные устройства способны вращаться.

Самые известные разновидности дефлекторов

Вентиляционный дефлектор может представлять тарельчатую конструкцию. Ее работа отличается эффективностью и простотой. Ротационные приборы устройство имеют непростое, у них имеется вращающаяся часть и непростая система лопастей. Стоимость таких приборов немалая, но и эффект от их работы получить можно отличный.

Н-образные устройства на одном оголовке содержат сразу два дефлектора. Поворачивающиеся насадки снабжены специальным килем, действуют по принципу флюгера, поворачивая устройство в направлении ветра. Таким образом в лопасти и отверстия конструкции попадают потоки воздуха, провоцируя эффект эжекции газа из воздуховодных каналов.

Ротационные модели

Ротационные приспособления обладают возможностью вращения, применяются в вентиляции и каналах для отведения дыма. Добавление двигателя им не нужно. Вращаться элементы будут за счет работы силы ветра.

При вращении турбины внутри канала создается разрежение. Постепенно будет вытягиваться избыток влаги, пыли и тепла, неблагоприятных для здоровья газов. Помещение при этом получает защиту от образования внутри конденсата. Вращение головки дефлектора не зависит от того, куда направлен ветер. Разрежение способно усиливать тягу в дымовом и вентиляционном каналах, а головка не допустит обратной тяги. При монтаже этого устройства нет необходимости в обеспечении электропитания.

Статодинамический дефлектор и его особенности

Французские разработчики подготовили статодинамический дефлектор Астато, который помогает обеспечивать хорошую потоковую тягу в системе, где вентиляция происходит естественным путем. Монтаж прибора может проводиться на любой высоте, для построек, возведенных недавно и для очень старых. После включения электромоторчика аэродинамика канала остается прежней. Степень разрежения воздуха выражается показателями давления и напора вентилятора.

Для монтажа устройства можно применить ниппельное соединение – это удобный вариант, если канал вентиляции имеет круглое сечение. При работе с целой группой, состоящей из воздуховодов прямоугольной формы, устанавливается адаптер. Управление такой конструкцией можно выполнять как вручную, так и с использованием реле времени и прибора для измерения давления.

Дефлектор разработан в виде шести различных вариантов. Различаются они между собой диаметром – он может быть в диапазоне 16-50 см. Стоимость приборов зависит от размера.

Прочие сведения о работе устройств

Дефлекторы вентсистемы выбирают по конструкции в зависимости от того, какова область его применения. Если он нужен для системы приточно-вытяжной, подобранную модель поместить надо будет на оголовке канала. Так удается создать область пониженного давления и за счет ее повысить тягу.

Эффект разреженности воздуха получается при меняющемся сечении. Когда скорость воздушного потока увеличивается, перепады давления будут сильнее. Сила ветра, обдувающего трубу, обеспечивает создание вакуума в части оголовка, за счет чего массы внутри направляются вверх. Так обеспечивается образование дополнительной тяги.

Дефлектор на вытяжную трубу составлен из нескольких фрагментов. Это диффузор, защитный элемент, корпус. Диффузор — это кусок трубы, выполненный в виде усеченного конуса. Его надевают на трубу той частью, которая уже. Устройство помогает увеличить давление внутри трубы, в области оголовка. Так увеличивается разница давлений, получается более активной эжекция вытяжных воздушных масс. Деталь в виде зонта нужна для того, чтобы не допустить попадания в канал мелкого мусора, прочих ненужных предметов. Корпус обеспечивает рассечение воздушных потоков, обеспечивая понижение давления внутри.

Колпак Григоровича

Устройство, которое называют колпаком Григоровича, объединяет такие узлы:

• Конус обратного типа.
• Защитный колпак или зонт.
• Диффузор.

Последняя деталь представлена также в виде усеченного конуса, но на трубу его надевают широкой частью. Ее сечение должно быть шире, чем у оголовка. Клапан так же, как и в предыдущем варианте, обеспечивает защиту. Под колпаком помещается обратный конус, обращенный вершиной вниз. Он не допускает, чтобы воздух скапливался под зонтом, и обеспечивает создание потока воздуха при взаимодействии с диффузором. Вентиляционный дефлектор этого вида действует в двух направлениях по принципу эжекции.
