Как починить вилку для розетки

Электрическая вилка и ее самостоятельная замена — разбираемся со всех сторон

Современному человеку трудно обойтись без электроприборов. Компьютер, холодильник, стиральная машина, кофеварка, утюг – всего и не перечислить. Некоторые устройства работают на аккумуляторах, но большинство все же включаются в сеть. А значит — у них есть шнур и вилка, которая включается в розетку. Чтобы приборы служили долго, система подключения к электросети должна быть в порядке. Но не всегда есть возможность обратиться в мастерскую, если оплавился штырек или открутился винт. Как починить вилку электрическую? Об этом мы расскажем в нашей статье.

Инструкция по замене электрической вилки

Вы здесь: Инструкция по замене электрической вилки пригодится новичкам в электрике, которые не знают, какой проводник к какому штырьку подключить. На сегодняшний день вся бытовая техника подключается к сети с помощью евровилки, которая отличается от обычного варианта исполнения наличием заземления. Как следствие – вместо привычных 2 жил нужно подключить 3, что и вызывает сложности у некоторых домашних мастеров. Далее мы расскажем, как поменять вилку на проводе, предоставив пошаговую инструкцию с фото примерами, а также наглядные видео уроки!

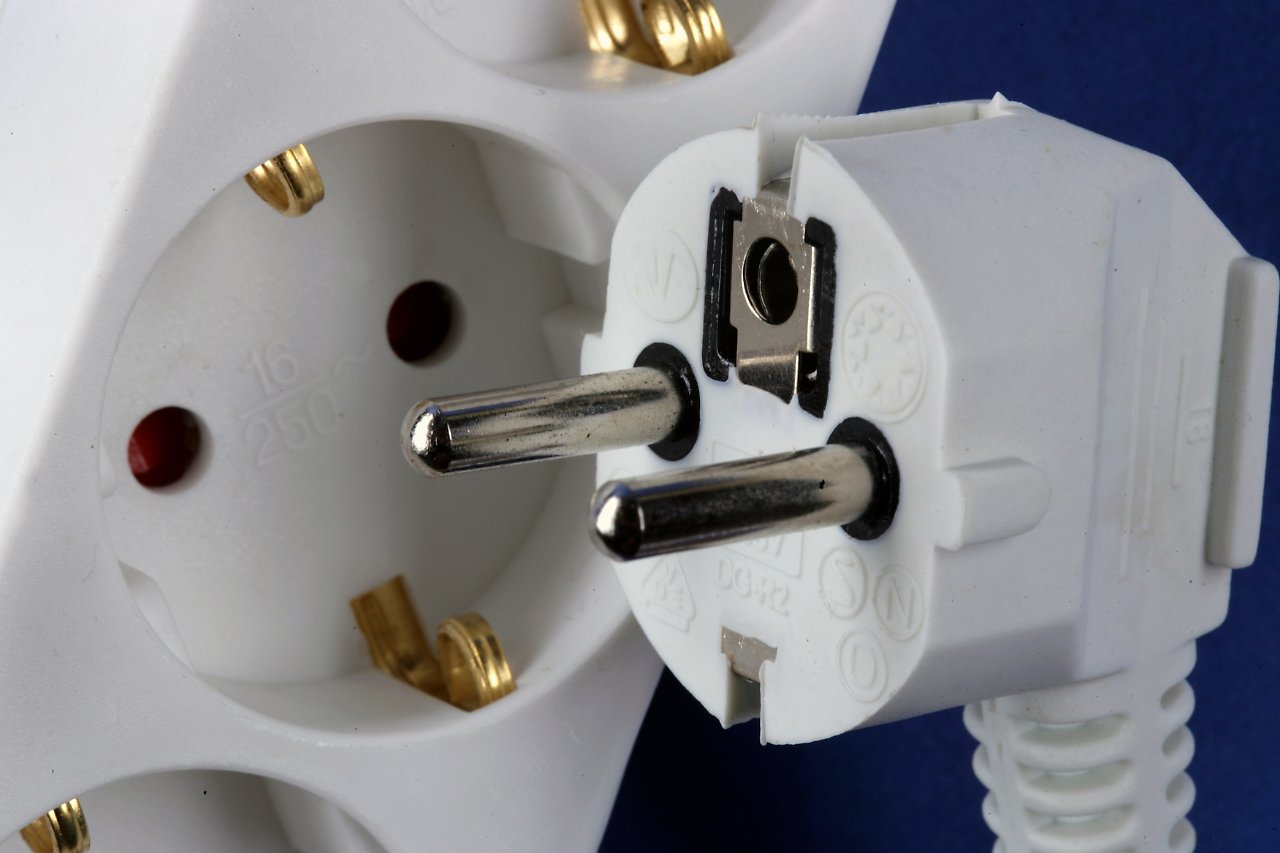

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

  1. Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).
  2. Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.
  3. Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками.
  4. Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже.
  5. А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный. Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна.
  6. Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте.
  7. В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.

Видео урок по замене:

Как нужно менять евровилку своими руками?

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

Как заменить старую электровилку?

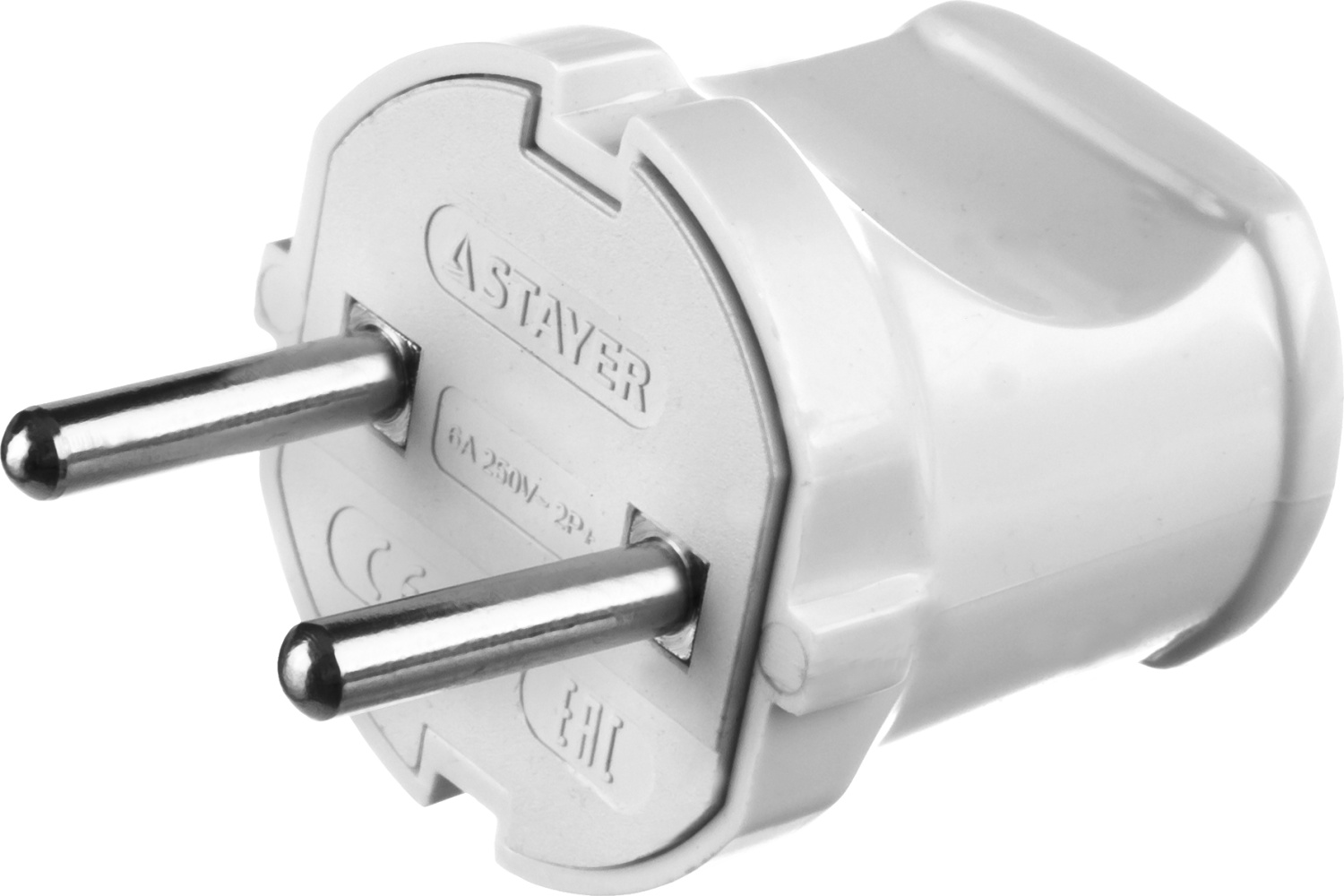

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Простая технология замены

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

Как нужно менять евровилку своими руками?

Простая технология замены

Можно ли разобрать?

Перед тем, как починить вилку для розетки, надо понять, разбирается она или нет.

Важно! Разумеется, неразборную починить не получится, ее приходится сразу заменять, иногда вместе со шнуром.

Разборные вилки бывают нескольких видов. К сожалению, единого мирового стандарта на подобные устройства не существует, и это вызывает массу проблем. Например, вы купили прибор за рубежом, пытаетесь включить, а штырьки не входят, потому что расстояние между ними больше или меньше того, на котором находятся дырочки у розетки. Или есть дополнительный стержень непонятной формы, который и воткнуть-то некуда.

Можно воспользоваться адаптером, но чаще всего в подобных случаях вилка снимается:

  • откручивается;
  • обрезается.

Чтобы починить вилку электрическую в этой ситуации, на место старой ставится новая, подходящая именно к вашей розетке. На работе прибора такая операция обычно никак не сказывается.

Как самому заменить вилку? Замена электровилки

Сломалась вилка. Это может произойти не только со светильником, это может быть утюг, пылесос, холодильник, телевизор и любой другой бытовой или промышленный прибор.

Вот так у меня заболела старая вилка.

Вилку найти труда не составило. Купить электровилки можно в любом хозяйственном магазине. Нож и отвертка думаю есть в любом доме.

Разбираем вилку, многовато деталей оказалось, но оставляем все.

Отрезаем старую электровилку и выкидываем.

Разделываем и зачищаем кабель. Осторожнее с ножом.

Зачистили кабель. Если жила многожильная, скрутите ее поплотнее, чтобы потом получилось кольцо без заусенцев.

Заворачиваем кольца по часовой стрелке, для того, чтобы при зажиме жилы винтом, она не распушилась.

Устанавливаем компоненты в электровилку.

Собираем вилку. Теперь понимаете зачем столько деталей? Все по уму )))

Закрываем крышкой, готово! Включаем в розетку и светильник вновь работает.

В данном случае можно было обойтись и вовсе без отвертки. Все просто.

Анекдот:

Большинству наших граждан полноценно отдохнуть удается только от денег.

На этом вопрос, теперь вы знаете как заменить вилку. Замена электровилки частое явление, надеюсь мой фоторепортаж оказался полезным. До связи!

Какие бывают неразборные вилки?

Сейчас все приборы выпускаются с неразборными вилками. Однако у многих пользователей сохранились и разборные – на старых устройствах, которые, несмотря на возраст, прекрасно работают.

В зависимости от того, где сделан агрегат, вы можете прочесть на маркировке:

  • С5;
  • С6:
  • СЕЕ 7/16;
  • СЕЕ 7/17.

Важно! Несмотря на то, что встречается четыре стандартных типа маркировки, вилки бывают всего двух видов. В России они соответствуют ГОСТу 7396.1-89. Первые два – российские, третий и четвертый – европейские. При этом вилка С5 соответствует СЕЕ 7/16, а С6 – СЕЕ 7/17.

Что еще есть на маркировке?

На корпусе вилки вы можете найти и другие данные:

  1. максимально допустимый ток;
  2. максимальное допустимое напряжение.

Первая величина означает, что электроприбор будет работать от сети, где сила тока меньше или равна указанной. То же касается и напряжения – если оно будет больше, устройство может перегореть.

Важно! В каждом доме, оформленном в соответствии с современными тенденциями дизайна и практическими предпочтениями жильцов, непременно имеется большой арсенал различной бытовой техники. Чтобы их использование было безопасным как для приборов, так и для людей, советуем также почитать о разных видах розеток:

С5 и СЕЕ 7/16

Это — вилки с круглыми штырьками. Диаметр стержней – 0,4 см. Расстояние между штырями у концов чуть больше, чем возле оснований. Стержни имеют изоляцию 1 см от корпуса. Заземляющего контакта у таких вилок нет. Расчетная сила тока 6 А, мощность прибора – 1200-1300 Вт.

С6 и СЕЕ 7/17

Штырьки у этих вилок тоже круглые, но диаметр их больше – 0,48 см. У некоторых моделей есть заземляющий контакт, у других — его нет. Это устройство выдерживает силу тока в 10 А и рассчитано на мощность в 2200 Вт.

Важно! Разборные вилки выдерживают ток до 6 А и мощность 1300 Вт. Они могут быть как с заземлением, так и без.

Электрическая вилка и ее самостоятельная замена

Главная » Бытовая техника » Ремонт техники » Электрическая вилка и ее самостоятельная замена

  • 1 Замена старой евровилки
  • 2 Старая электрическая вилка и ее замена

Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.

Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

  • Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.
  • Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.
  • Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.
  • Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.
  • Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.
  • Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
  • Теперь вам необходимо собрать готовый корпус евровилки.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

  • Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.
  • Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.
  • Здесь нет заземления, поэтому подключать нужно только два провода. При подключении обязательно обращайте свое внимание на полярность.
  • Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

Замена электрической вилки

Многие бытовые приборы подключаются к электросети с помощью вилок. Со временем они могут выходи́ть из строя, и для некоторых это может стать серьезным вопросом — как поменять вилку на проводе?

Читать еще:  Почему не поступает газ в газовую колонку

Надо отметить, что вилки имеют различную конструкцию и не всегда замена электрической вилки может проходить легко. Например, число жил провода и число контактов на вилке может не совпадать.

Может потребоваться поменять простую вилку на евро- или наоборот. Все эти нюансы будут рассмотрены ниже, а начнем с устройства вилки.

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

  • корпус;
  • контакты;
  • в разборных вилках есть зажимы для провода.

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Уточнение. В России, к сожалению, такой способ не применяется.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

На какую нагрузку рассчитана вилка

В некоторых странах используется напряжение 100–127 В с частотой 50 или 60 Гц. Такие вилки могут работать с током от 2,5 до 20 А.

Примером может служить североамериканская вилка NEMA 5–20. Она рассчитана на напряжение 125 В и ток 20 А, имеет заземляющий контакт.

Вилки, рассчитанные на напряжение 220 В, могут работать с током до 16 А, более мощные устройства подключать к розеткам будет небезопасно.

Хотя в некоторых странах в переносках используют вилки, легко выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка.

Это одно из основных правил, которое необходимо учитывать, чтобы знать, как заменить вилку на проводе. Несоблюдение этого требования может привести к оплавлению вилки и выходу ее из строя.

Обычно мощные вилки можно определить по виду. Они имеют большие размеры и толстую изоляцию, а также мощные контакты. Подключаемый провод также должен быть рассчитан на такой же ток.

Как заменить старую электрическую вилку?

При правильном подборе электрической вилки и ее эксплуатации она может прослужить не одно десятилетие. Порой старые изделия служат гораздо лучше, чем новые. Поэтому желание поменять старую вилку может возникнуть по нескольким причинам:

  • электроприбор, подключаемый через вилку, вышел из строя, и появилось желание использовать провод по другому назначению;
  • из-за короткого замыкания в проводе или электроприборе вилка обгорела и ее необходимо заменить;
  • в квартире поменяли розетки, и старая вилка не подходит.

Как поменять вилку на проводе правильным образом? Если электроприбор остался тем же, то вилку нужно установить того же номинала или большего, какой был у старой. При этом следует проверить и розетку, чтобы она тоже соответствовала этим параметрам.

Для определения параметров смотрят маркировку. Обычно она проставляется на торце вилки или одной из ее сторон. На розетках маркировка видна на крышке, где расположены контакты. В маркировку входят номинальное напряжение и максимальный ток.

Также проверяют вилку и розетку на совместимость. Выше уже было сказано, что в целях безопасности должны быть приняты меры от случайного прикосновения к контактам вилки при ее включении или отключении.

После подбора новой вилки приступают к разбору старой. Старые вилки имели разборный корпус, который состоял из двух половинок, или двух частей, вставляемых одна в другую. Крепление производится с помощью винта с гайкой или без. Гайка впаивалась в корпус и с внешней стороны не была заметна.

Рассмотрим, как подключить электрическую вилку:

  1. 1. При разъединении частей видны контакты, расположенные в своих местах. Подключение провода осуществляется с помощью винта, ввинчиваемого в контакт.
  2. 2. Чтобы провод был плотно соединен с корпусом и не болтался, он зажимается пластиной с помощью двух болтов. Между проводом и пластиной обязательно должна быть изолирующая прокладка.
  3. 3. Если новая вилка имеет такую же конструкцию, нужно все разобрать и провод подсоединить к новой вилке в таком же порядке. В других случаях может понадобиться дополнительная обработка провода.

Куда подключать провода?

Замена электрической вилки всегда сводится к решению двух вопросов:

  1. 1. Мощность вилки, розетки и подключаемого устройства должны быть на одном уровне.
  2. 2. Если есть особенности в устройстве вилки, их необходимо строго выполнять.

Решение первого вопроса уже обсудили, а как поменять вилку на проводе, если используется поляризованный разъем?

В этом случае сначала необходимо произвести небольшое исследование. С помощью мультиметра или другого прибора, способного прозванивать цепь, находят провод, идущий от однополюсного выключателя расположенного на электрооборудовании.

Помечают этот провод. Затем в розетке находят фазу и смотрят, какой контакт вилки будет входить в это гнездо. К этому контакту необходимо будет подключить провод, идущий на выключатель устройства. Второй провод подключают к другому контакту, лежащему в этой же плоскости.

Третий контакт остается неподключенным. Это справедливо для двухжильного провода, если же используются три жилы – смотрите ниже подзаголовок «Как поменять вилку с тремя проводами».

Как поменять вилку с двумя проводами

Подключение электрической вилки к проводу с двумя жилами производится произвольно, то есть не имеет значения, к какому контакту будет подсоединена фаза, а к какому ноль.

Необходимо лишь добиться надежного соединения, так как при сильной нагрузке в плохом контакте будет проскакивать искра, и это место будет нагреваться.

Нагрев приводит к быстрому окислению металла, что, в свою очередь, приведет к повышению сопротивления электрическому току. Сопротивление еще больше будет провоцировать нагрев и круг замкнется.

Медные провода можно лудить, особенно если жила многопроволочная. Но лучше использовать для этого специальные наконечники — НШВИ. В некоторых вилках для крепления провода нужно делать колечко, которое притягивается к контакту с помощью винта и шайбы. Это колечко тоже желательно пропаять.

Как подключить электрическую вилку с заземлением

В двухфазной сети может использоваться кабель с тремя жилами, одна из которых является заземлением. Замена вилки с заземлением мало чем отличается от замены вилки с двумя жилами.

Важно не перепутать заземление с нулевым или фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой окраской и будет заземлением.

Фазный и нулевой провод присоединяют к контактам, расположенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.

При сборке вилки ОБЯЗАТЕЛЬНО фиксируйте провод с помощью прижимной скобы (зажима). Иначе при вытаскивании вилки из розетки всё усилии будет прилагаться на провода, подключенные к штифтам. Это будет приводить к ухудшению контакта в дальнейшем.

Этот контакт может быть штыревым или гнездовым. Часто имеются дополнительные пластины, расположенные по бокам корпуса.

Если касание к нулевому проводу недопустимо, то заземляющий провод не несет никакой угрозы. Поэтому заземляющий контакт, если это штырь, делают длиннее других контактов.

Замена неразборной евровилки

До этого речь шла о разборных вилках, а как поменять вилку на проводе, если вилка литая? В этом случае ничего не остается, как отрезать ненужную вилку и найти ей замену из разборных вилок.

Замена должна быть не меньшего номинала, к тому же она должна подходить к розетке, в которую будет включаться. Весь процесс замены уже подробно описан выше.

Внимание! При зачистке провода лучше использовать специальный инструмент для снятия изоляции, чтобы не повредить жилы. Если такого инструмента нет, изоляцию до конца не надрезают, а отрезаемую часть изоляции поворачивают либо изгибают для ее окончательного отсоединения.

Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение.

Как заменить вилку? Фоторепортаж

Всем привет. Сегодня пишу о том, как заменить вилку. Не думаю, что с этим могут возникнуть большие проблемы, но проанализировав интернет увидел, что запрос имеет место быть.Недавно я случайно сломал вилку на светильнике, пришлось произвести замену электровилки и чтобы как-то разнообразить процесс, я сделать небольшой фоторепортаж.

Как самому заменить вилку? Замена электровилки

Сломалась вилка. Это может произойти не только со светильником, это может быть утюг, пылесос, холодильник, телевизор и любой другой бытовой или промышленный прибор.

Вот так у меня заболела старая вилка.

Вилку найти труда не составило. Купить электровилки можно в любом хозяйственном магазине. Нож и отвертка думаю есть в любом доме.

Читать еще:  Критерии выбора светодиодных ламп для люстры

Разбираем вилку , многовато деталей оказалось, но оставляем все.

Отрезаем старую электровилку и выкидываем.

Разделываем и зачищаем кабель. Осторожнее с ножом.

Зачистили кабель. Если жила многожильная, скрутите ее поплотнее, чтобы потом получилось кольцо без заусенцев.

Заворачиваем кольца по часовой стрелке, для того, чтобы при зажиме жилы винтом, она не распушилась.

Устанавливаем компоненты в электровилку.

Собираем вилку. Теперь понимаете зачем столько деталей? Все по уму )))

Закрываем крышкой, готово! Включаем в розетку и светильник вновь работает.

В данном случае можно было обойтись и вовсе без отвертки. Все просто.

Анекдот:

Большинству наших граждан полноценно отдохнуть удается только от денег.

Статьи по теме:

На этом вопрос, теперь вы знаете как заменить вилку. Замена электровилки частое явление, надеюсь мой фоторепортаж оказался полезным. До связи!

Как починить вилку электрическую?

Можно ли разобрать?

Важно! Разумеется, неразборную починить не получится, ее приходится сразу заменять, иногда вместе со шнуром.

Какие бывают неразборные вилки?

Важно! Несмотря на то, что встречается четыре стандартных типа маркировки, вилки бывают всего двух видов. В России они соответствуют ГОСТу 7396.1-89. Первые два – российские, третий и четвертый – европейские. При этом вилка С5 соответствует СЕЕ 7/16, а С6 – СЕЕ 7/17.

Что еще есть на маркировке?

Важно! В каждом доме, оформленном в соответствии с современными тенденциями дизайна и практическими предпочтениями жильцов, непременно имеется большой арсенал различной бытовой техники.

С5 и СЕЕ 7/16

С6 и СЕЕ 7/17

Важно! Разборные вилки выдерживают ток до 6 А и мощность 1300 Вт. Они могут быть как с заземлением, так и без.

Как устроена неразборная вилка?

Важно! У неразборной вилки есть свои преимущества: герметичность; прочная фиксация штырей.

Как устроена разборная вилка?

Поговорим о неисправностях

Ищем место повреждения

Важно! Если сразу найти дефект не получилось, придется взять в руки тестер. Правда, для того, чтобы прозвонить провода, надо добраться до их противоположных концов. У некоторых приборов это возможно, но не у всех.

Проверка индикатором фазы

Важно! Отверстия после того, как вы вытащите иголку, быстро затянутся.

Если провод в порядке

Что случилось с разборной вилкой?

Важно! Плохой контакт может привести к тому, что корпус оплавится или даже обуглится.

Как поменять вилку?

Важно! Половинки должны прилегать друг к другу плотно, зазор, если он есть, надо ликвидировать, отодвинув провода внутри вилки.

Три жилы

Важно! Если у розетки заземление есть, а у провода нет, то заземляющий контакт остается свободным.

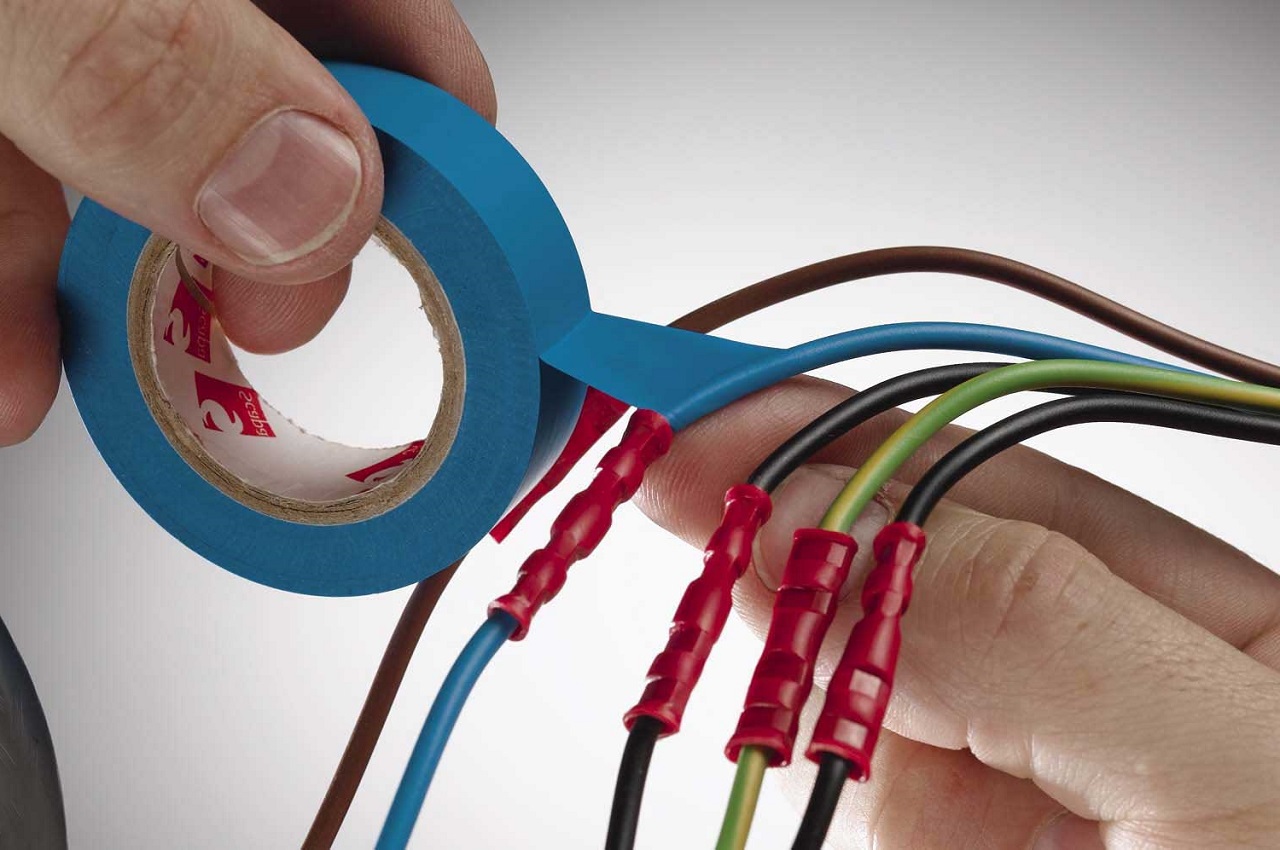

Как нарастить провод?

Важно! Скрутки можно не паять, а надеть на них тонкие медные или латунные трубочки.

Видео

В этой статье мы рассмотрели все возможные поломки вилки и шнура разных приборов, а также способы ремонта этих деталей. Помните, что приниматься за починку электротехники, даже таких ее простых элементов, следует только в том случае, если вы понимаете принцип их работы и знаете меры предосторожности.

Как починить розетку

Хотя бы раз в жизни вы сталкивались с подобной неисправностью. Розетку замкнуло или розетка расшаталась так, что вставив в нее вилку, вы видите, что тока нет. Если соблюдать технику безопасности, можно своими руками в доме починить розетку и вилку.

Перед починкой розетки определите ее тип. Обычная розетка имеет только два провода, а розетка евростандарт – три. То есть, два соединяющих провода и один заземляющий, который необходим, чтобы избежать опасности пожара при перегрузке напряжения в электропроводке — если в доме работают много электроприборов. Этот заземляющий провод не соединяется с двумя другими. При починке розетки нужно не перепутать провода при подсоединении.

Техника безопасности при починке розетки

  1. Отключите электричество, т.е. выключите пробки на счетчике.
  2. Не чините розетку в перчатках, так как они лишь усложняют процесс починки и не спасут от электрического тока. Острые концы провода и другие абразивные элементы могут проткнуть перчатки насквозь.

Как починить расшатанную розетку в доме

Необходимые инструменты для починки розетки и вилки:

  • плоская и крестовидная отвертки;
  • напильник;
  • пассатижи;
  • изолирующий материал;
  • нож;
  • индикатор напряжения.

Общий ход работ при починке розетки:

  1. Вилка аккуратно вынимается из розетки. Дергать вилку за шнур категорически нельзя.
  2. Вскрывается коробка розетки, осматриваются провода и надежность их крепления к розетке. Провода должны быть натянутыми, не выдергиваться.
  3. Устанавливается розетка с помощью крепежных винтов вниз. Важно! Провод нужно пропустить под розеткой. При этом все соединения проводов изолируются.
  4. Розетку и вилку починили –только тогда можно включить электроснабжение.

Однако починить расшатанную розетку в доме бывает сложнее, так как отсутствует установочная коробка и розетка вставлена в бетон. Сложность заключается в приобретении этой коробки и ее установки в стену.

Как починить розетку в доме, если она замкнула

Если розетка в доме не просто расшаталась, а из нее пошел дым, а концы проводов окислились, то значит, розетка замкнула. Починить розетку и вилку несложно: соблюдать следующие советы:

1. Разбирают розетку, т.е. снимают ее крышку

2. Откручивают зажимной болт и осматривают, как соединены провода и прикасаются индикатором напряжения к проводам, выясняя причину поломки розетки:

  • Разболтались детали − их закручивают отверткой посильнее.
  • Концы проводов почернели и оплавились – их отламывают кусачками или отрезают ножом, зачищают напильником (кусочками наждачки) и аккуратно прикрепляют к клемме (устройство для присоединения проводов) и после делают изоляцию.
  • Засорилась установочная коробка розетки – осторожно убирают пыль сухой тряпкой.
  • Повредился зажимной болт – заменяют на новый.
  • Повредилась клемма – замена на другую.

Что делать, если кран устроил у вас в квартире капель? Найдите инструкцию по ремонту в статье на нашем сайте «Течет кран: что делать, как починить?»

У вас в доме протекает батарея центрального отопления? Инструкция по починке здесь: http://remontspravka.com/potekla-batareya-chto-delat/

3. Определив причину и устранив ту или иную неполадку, собирают розетку:

  • Соединяют клеммы с зажимными болтами и вставляют провода.
  • Подтягивают отверткой эти провода.
  • Устанавливают крышку розетки, скрепляя зажимным болтом.

Починка розетки после замыкания

Как починить телефонную розетку в доме

Телефонную розетку можно починить по той же инструкции, что и обычную розетку.

Так выглядит телефонная розетка

ВИДЕО Инструкция: как починить телефонную розетку можно посмотреть здесь:

Сколько стоит починить розетку

Цена зависит от типа розетки и от сложностей починки неполадок. Чем сложнее они, тем дороже обойдется починка вилки и розетки в доме. Если нужно починить:

  • розетку с обычной вилкой: от 250 руб. до 500 руб.
  • розетку с евровилкой: от 180 руб. до 450 руб.
  • телефонную розетку: от 150 руб. до 300 руб.

Распространенные неисправности розеток: как починить розетку своими руками

Вышедшая из строя розетка – одна из самых неприятных ситуаций для хозяина, поскольку требует практически немедленного вмешательства. Чтобы устранить все неисправности розеток, можно вызвать электрика или приложить собственные руки. Второй вариант экономнее, но без знаний в электрике опасней. Согласны?

Мы расскажем, как заменить или отремонтировать электроточку своими руками. У нас подробно описан процесс проведения работ. С учетом наших рекомендаций справиться с этим делом сможет даже человек, несведущий в тонкостях электромонтажа.

Для наглядного восприятия информации мы приложили к ней полезные схемы, фото-подборки и видео-инструкции.

Основные признаки неисправной розетки

Каждый человек в своей жизни сталкивался с ситуациями, когда при включении бытового прибора начинали происходить непонятные вещи.

Среди них странный треск, незначительный дымок или яркая вспышка, после который полностью пропадает свет в помещении. Сигналом о наличии неисправностей служит также оплавленный корпус и неприятное ощущение запаха гари.

Вместе с розеткой в таких случаях могут пострадать предохранители прибора, пострадать проводка и даже перегореть микросхемы бытовой техники. В большинстве случаев, защититься от последствий замыкания можно благодаря автоматической защите в электрощите.

Но надеяться и полагаться на него на все 100% не стоит, т.к. автомату по аналогии с прочими устройствами свойственно изнашиваться и перегорать.

Если обнаружены нарушения в работоспособности розетки, в обязательном порядке следует немедленно снять нагрузку, отключив бытовой прибор от электросети и приступить к выявлению неисправностей и решению проблем.

Чтобы убедиться в том, что повреждена действительно розетка, первым делом нужно подключить к ней электроприбор, в исправной работе которого нет малейших сомнений.

Если нормально функционирующий светильник, к примеру, не радует нормальной работой при подключении к этой точке, надо принимать меры по устранению поломки.

Первоначальный осмотр розетки

Существует несколько вариантов, позволяющих определить тип неисправности в разъеме. Самый первый – это визуальный осмотр передней части розетки на наличие внешних дефектов.

Поскольку передняя сторона розетки изготовлена из пластика, есть вероятность возникновения трещин в процессе эксплуатации. К более серьёзным повреждениям можно отнести следы копоти или подплавленные отверстия разъема.

У оплавления розетки есть три главенствующие причины:

  • Ток нагрузки выше возможностей прибора или проводки. При протекании силового потока по узкому для него каналу естественным образом повышается его плотность. Как следствие, увеличивается нагрузка, затем случается перегрев. В таких случаях розетка подлежит замене на новый прибор с подходящими характеристиками.
  • Нарушена изоляция проводников на участке подключения к механизму розетки. Причина кроется в несоблюдении технологии установки устройства, в порезах и повреждении изоляции из-за неловких действий. Менять оплавленную розетку нужно на прибор с равнозначными характеристиками, не забывая об удалении поврежденных отрезков проводов.
  • Проблемы с контактами. Они могли банально окислиться или ослабнуть. Проблему решают путем зачистки или подтягивания.

Помимо визуальных проблем с выходом, есть пара способов определить неисправность с подсоединенным прибором. Рассмотрим их ниже.

Расшатанность контактной системы

В корпусе любой розетки можно обнаружить две пластины из меди. Они имеют полукруглые изгибы для розеточной вилки. Принцип действия данных пластин совершенно простой. При подключении бытового прибора к разъёму электросети, пластины усиленно зажимают края вилки.

Соответственно, после множества циклов отключения и обратного присоединения вилки к разъему, пластины могут отогнуться друг от друга. Это приведет к тому, что вилка будет с каждым разом держаться все слабее.

Как один из вариантов правильной диагностики проблем, можно взять вилку от любого бытового прибора и вставить ее в разъём только наполовину. В случае, если шнур не выпадает, то вероятность, что контакт остался целостным очень велик.

Вторым способом является подключение аудио колонок или светильника в розетку, после чего необходимо пошевелить вилкой. Если в этом случае образовались помехи, необходимо как можно скорее осуществить замену розетки, поскольку медные контактные пластины внутри, просто-напросто, разогнулись.

Читать еще:  Электрик УФА

Обнаружение подобного рода неисправностей, позволит своевременно исправить поломку, затратив на это значительно меньше времени и средств, а также избежать случайного возгорания.

Достаточно частым случаем повреждения и последующей неисправности разъема электросети является некорректное обращение с вилкой бытовых электроприборов. При небрежном обращении с техникой можно неправильно потянуть за провод устройства и произойдет неприятность, когда розетка вместе с вилкой просто выпадет из стены.

Различия двух электрических стандартов

Совместная работа розеток и вилок двух стандартов при нагрузке в пару десятков ватт является вполне допустимой практикой. Но, когда мощность потребляемой электроэнергии увеличивается, пусть даже до рекомендуемых изготовителем требований, различия конструкций и деталей могут привести к выходу из строя разъемов электросети или вилок.

Более толстые электроды у вилки европейского стандарта намного сильнее раздвигают лепестки из латуни в гнезде розетки советского образца. Пружины растягиваются, а это, в свою очередь, постепенно вызывает повышенный нагрев контактов.

Более того, стандартная розетка не имеет углублений в корпусе как на евро разъёме. Вилка в такую розетку вставляется не полностью, что может привести к непредсказуемому касанию к электродам или возникновению замыкания.

Напряжения больше нет

Не менее распространённый вариант выхода из строя розетки. При подключении любого бытового прибора – ничего не происходит, он не работает, поскольку нет напряжения. Это подтверждает проверка инструментами, оснащенными индикатором. Скорее всего, дело в обрыве питающего провода.

Подготовка к ремонту розетки своими руками

После проведения визуального осмотра и выяснения точных причин возникновения неисправности, можно начинать подготовку к ремонту. Прежде всего настраиваемся на работу, перестаем паниковать, волноваться и нервничать. Решительность и спокойствие – вот главное оружие, необходимое для успешного ремонта.

Далее обязательно надо отключить на счетчике автоматические выключатели и рубильники, переведя их из состояния ВКЛ/ON в режим ВЫКЛ/OFF. Выкручиваем пробки и автоматические предохранители.

Делать это надо осторожно, чтобы случайно не прикоснуться рукой к фрагментам под напряжением. Таким образом можно полностью обесточить помещение. Важно, также проверить наличие напряжения в той розетке, которая нуждается в ремонте. Это делается с помощью индикаторной отвертки.

Набор инструментов для ремонта розетки

Чтобы после ремонта остались только хорошие впечатления, необходимо иметь набор подручных инструментов на все случаи жизни.

Ремонт, замену и переделку розеток значительно легче осуществить, имея под рукой такие инструменты как:

  • индикаторная отвертка для определения фазы, наличия напряжения в электросети;
  • крестообразная и плоская отвертки;
  • пассатижи или плоскогубцы;
  • виниловая лента для изоляции;
  • острый нож;
  • паяльник (в некоторых случаях).

Одним из немаловажных моментов является то, что ручки пассатижей, отверток и других используемых инструментов должны иметь изоляционное покрытие или быть обрезиненные. Это позволит избежать случайного поражения электрическим током.

Самостоятельный ремонт розетки

После проверки напряжения пришло время начать ремонт. Отверткой откручиваем болтик, который расположен в центре разъема. Это позволяет снять крышку розетки и получить доступ к начинке. Проверяем состояние контактов. Если медь имеет зеленоватый оттенок – это признак окисления, если серого или черного – показатель плохого контакта.

Как правильно починить такую розетку? Например, когда контакты темного цвета – они нуждаются в зачистке. Для этого обычно используется надфиль, но можно воспользоваться наждачной бумагой. Бывают ситуации, когда металл в определенных местах стал значительно тоньше, а на самих контактах появляются сквозные отверстия. В таком случае розетка уже подлежит замене.

Подтягиваем расшатанные контакты

После извлечения розетки из стены, необходимо подтянуть все крепления, винты и контакты соответствующей отверткой. В случае, если провод или клеммы имеют нехарактерный цвет, нагар, можно воспользоваться острым ножом и зачистить их, чтобы блестели.

Сильно обуглившиеся провода необходимо заменить новым отрезком или просто отрезать (при достаточном запасе длины). Любые соединения проводов и скрутки надо заизолировать виниловой лентой. Розетка, контакты которой являются разрушенными, ремонту не подлежит и требует полной замены.

Обычно вилка входит в разъём электросети под определенным давлением. Это обеспечивают хорошо подогнанные один к другому контакты. Если нет, то занимаемся решением данной проблемы.

После этого нужно проверить, насколько надежно подсоединены провода непосредственно к розетке. При необходимости подтягиваем их, но не сильно. Они не должны дергаться и выпадать. Каждый оголенный провод, который подводится к розетке, должен быть хорошо замотан изолентой.

Что делать, когда гуляет из стороны в сторону вся розетка? Решение этой неисправности совсем простое. Необходимо подтянуть установочные болты, расположенные слева и справа. Если их хорошо и правильно затянуть, то розетка будет сидеть на своем месте.

Подключение новой розетки

Прежде всего, к контактам подсоединяется питающий провод. Чтобы это сделать качественно, нужно снять изоляцию на 5–10 мм с жилы, по которой будет поступать ток. Оголенную часть проводки нужно засунуть в клемму и хорошо прижать винтом.

Не нужно слишком усердствовать во время затяжки шурупчика, иначе это приведет к тому, что провод будет передавлен, а в худшем случае, порвется.

Подсоединить провода можно двумя способами: быстро или надежно. Надежное подключение означает, что концы зачищенных проводов будут согнуты в колечко небольшого диаметра (4–5 мм). Только после этого их надо завести в клеммы и затянуть. Быстрое подсоединение предусматривает простое подключение, без скручивания.

Надежный способ присоединения контактов требует намного большего количества времени, но компенсируется рядом преимуществ, например:

  • контакт более крепкий;
  • степень нагревания контакта значительно меньше, поскольку область соприкосновения провода с проводящим ток контактом намного выше.

Подключение розетки с заземлением незначительно отличается от монтажа без него. Провод, чаще всего зеленого цвета, присоединяется к клемме заземления. Перед подключением стоит удостовериться, что данная жила действительно является проводом заземления.

Следующий шаг – монтаж прибора в подрозетник. Рабочая часть устанавливается после полного подсоединения всех проводов. Монтаж происходит на том же уровне, где стена, без перекосов и выступов. Все провода должны быть аккуратно скручены и скрыты в подрозетнике.

Закрепление розетки в правильном положении осуществляется с помощью специальных прижимающих зажимов. Регулировать их можно благодаря винтам. Если их закрутить, то лапки зафиксируют розетку изнутри.

Если ваша розетка не имеет лапок, значит это прибор нового образца, который фиксируется в подрозетнике, отведенными для этого прижимающими винтами. Последним этапом является прикручивание крышки.

Восстановление выпавшей из стены розетки

Неисправность подобного рода является не самой приятной наградой за неаккуратное использование бытовой техники.

Для выхода из подобной ситуации можно воспользоваться двумя самыми распространенными вариантами: кратковременным или долговечным:

  • Первый способ подразумевает под собой закручивание лепестков намного сильнее, чем обычно. Это позволит изделию еще, какое-то время, находиться на своем месте и служить верой и правдой.
  • Долговечный способ требует значительно больших временных затрат, а также, наличие инструментов и новых приспособлений.

Главная причина выпадения розетки из стены – это, как раз, нерабочие лепестки. Решением в данном случае станет модернизация посадочного места.

Дополнительные инструменты для ремонта розетки

Чтобы вернуть розетку на свое место потребуются:

  • монтажная коробка 68х45 мм;
  • гипс;
  • нож строительный;
  • полимерная грунтовка;
  • шпатель;
  • инструменты, о которых ранее уже было написано.

Перед началом работ нужно обесточить помещение и предупредить других людей, которые с высокой долей вероятности могут снова включить подачу тока на автомате. Если это не представляется возможным, обязательно повесьте табличку: «Ведутся ремонтные работы».

Приступаем к работам по восстановлению

Демонтируя розетку и старую монтажную коробку, следует обязательно пометить каждый провод маркером. Все заглушки и саморезы удалите. Это обеспечит свободный подступ проводов в коробку.

Из нее также следует удалить дно, поскольку габариты коробки часто не совпадают с параметрами отверстий в стенке. Коробка без дна легко подрезается, но деформировать ее сжатием нельзя.

Почему розетка не впускает вилку электроприбора

Причин того, что вилка не входит в розетку может быть несколько. Стандартных варианта 4. Рассмотрим причины более подробно, и опишем варианты решения проблем.

Разный размер

Наиболее часто встречаются в нашей стране вилки электроприборов 3 типов:

  • С1- b — это всем хорошо знакомые старые разборные вилки. Скручивается основание из 2 пластиковых половинок. Диаметр штырей 4 мм, мощность прибора до 6А, без заземления;
  • С5 — ситуация такая же, как и с предыдущим экземпляром, только корпус литой, вилка не разбирается. Штыри диаметром 4 мм, мощность до 6А;
  • С6 — диаметр штепселя 4,8 мм, мощность приборов до 10А, может выполняться с элементом заземления.

Как видно из размеров, вилки С1 и С5 отлично войдут и в старые, и в новые розетки. А вот вилка С6 в старую розетку не влезет.

Если вы не хотите менять розетку, то просто распилите надфилем отверстия в старой, предварительно сняв пластину со стены. При этом следует помнить, что вы можете включить в розетку прибор больше её расчетной мощности, что со временем будет иметь негативные последствия.

Импортный вариант

Различные страны используют разные варианты штекеров. Европейские или американские вилки совершенно не подойдут к отечественным розеткам. В данном случае можно не пытаться вставить вилку, даже если удастся впихнуть, работать все равно не будет.

Поможет переходник, его можно приобрести в любом магазине электротоваров. Так же решением ситуации может стать замена вилки на шнуре. Тут важно знать на какую мощность рассчитан прибор и есть ли необходимость в заземлении.

Защита от детей

Существуют розетки со специальными пластинами — вставками защиты от детей. Пока прибор новый, вилка входит без проблем. Но со временем отверстия розетки забиваются пылью, мелкими частичками грязи и пластинки перестают отходить в сторону и пропускать штыри штепселя. Выход в такой ситуации – снимать пластину розетки и чистить отверстия.

Поломка

Иногда по каким-либо причинам штыри штепселя деформируются. В такой ситуации вилка будет очень туго входить в розетку или не входить совсем. При чем, может случиться так, что даже после того, как штепсель вставлен в розетку, прибор не работает. В этой ситуации важно понять в чем причина в вилке или в розетке. Включите в сеть другой прибор, если питание есть, значит проблема в вилке и её следует заменить. Если не работают оба прибора, скорее всего нужно ремонтировать розетку.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
