Гидрострелка принцип работы назначение и расчеты

Гидрострелка: принцип работы и назначение

Гидрострелка – простое устройство, позволяющее защищать систему отопления, именуемая так же гидравлическим разделителем. Несмотря на свою простоту, выполняет большой спектр работы. В системе является добавочным узлом, который предназначен для сохранности теплообменика автономного отопления. Так же гидрострелка выравнивает водяное давление в трубах.

Детальное рассмотрение принципа работы и назначения

• Как было сказано выше, гидравлический разделитель позволяет уберечь чугунный теплообменик котла от тепловых ударов. Теплоудар может случиться при первичном запуске котла и последующем обслуживании, так как в этот период отключается циркулярный насос и подача горячей воды. Кроме этого, гидрострелка предохраняет котел при автоматическом отбое контура или теплых полов. Некоторые производители котлов ставят гидравлический разделитель, как обязательное оборудование, иначе сдать по гарантии его, в случае поломки, будет невозможно. Особенно это касается чугунных теплообменников. При разнице температур на входе и выходе, чугун просто развалится.

• Гидрострелки используют в многоконтурных системах. Они могут влиять друг на друга, тем самым подавляя мощность. Разделитель позволяет сделать давление ровным, при разных расходах на разных контурах.

• При максимально точном расчете размеров гидроразделителя, он может служить отстойником. В теплоносителе скапливается различный шлак, накипь и ржавчина, что сильно уменьшает срок службы забойной арматуры, насосов и так далее.

• Стрелка может забирать воздух из теплоносителя, который там скапливается.

И для того, чтобы лучше понять причины, по которым стоит устанавливать гидравлический разделитель, нужно углубиться в принцип работы.

1. Сразу после окончания установки автономной системы отопления, она заполняется холодной водой.

2. После включения котла, система начинает запускать насосное оборудование и горелку для нагрева, но так, как заданная температура еще не была достигнута, вторичный контур не включается. Поток движется только по первому контуру, вниз по гидрострелке.

3. После достижение заданной температуры, вторичный контур начинает забирать равносильный первичному, поток. При условии, у обоих контуров будет поток равнозначный, гидроразделитель работает исключительно, как фильтр. В нем скапливается грязь, мазут, шлак – это нормально. Но проблема в том, что добиться равнозначного потока в обоих практически нереально.

4. После того, как вода достигает заданной температуры, насос отключается. И в случае перегрева воды на определенной стороне ( солнечной, например ), головки радиаторы закрывают поток из-за повышенной температуры. Вследствие этого, адаптивный механизм насоса пускает воду вверх по гидравлическому разделителю и с системой отопления ничего не случается. Без гидрострелки, минимум сгорит насосное оборудование.

5. При перебое, когда автоматика насоса отключает водяной поток основного контура, вода так же стремиться вверх по гидроразделителю, но это редкий случай.

Как определить размер

Основополагающим фактором выбора является диаметр . Высота и ширина самой конструкции не имеет особого значения. Выбор диаметров достаточно велик, и посмотреть его можно тут. Грубо говоря, чем больше диаметр гидроразделителя, тем больший положительный эффект и коэффициент полезного действия можно получить. Большой диаметр особенно актуален для твердотопливных котлов, работающих на дровах, пеллетах и брикетах.

Вообще, расчет осуществляется по определенной формуле:

D – это диаметр ГР в миллиметрах.

G – максимальный проток в кубических метрах в час.

W – максимальное движение теплоносителя, как правило, 0,2 метра в секунду.

Самостоятельный гидроразделитель или покупной

В интернете можно найти инструкции по изготовлению самодельный стрелок. Изготавливают их, как правило, из трубы квадратного сечения. Однако качество работы может не соответствовать нагрузкам на оборудование. Если заводской обладает идеальной огранкой и внешним видом, в чем вы можете убедиться здесь, то самодельный будет обладать непредсказуемым качеством и предугадать его срок службы и исправность будет невозможно.

Что касается стоимости, то для изготовления собственного гидроразделителя, вам потребуется сварочный аппарат, который будет выбрасывать минимум шлаков. Так же потребуется приобрести трубу нужного диаметра, что не всегда возможно. Даже если заказывать сварочные работы, стоимость самодельного оборудования не намного будет ниже, чем у покупного оборудования.

При этом заводской товар будет сертифицирован, пройдет проверки на качество и работоспособность перед тем, как попадет на прилавки. Плюс — на них может быть гарантия и при поломке его можно будет вернуть.

Гидрострелка для отопления

Гидрострелка для отопления в Воронеже

Гидрострелка для отопления

Чтобы различные контуры, узлы и приборы в разветвленных сложных системах отопления работали слажено, нужны устройства, которые будут регулировать их работу. Гидрострелка для отопления позволяет объединить разрозненные контуры в единую систему и наладить бесперебойную работу. Гидравлический разделитель имеет простое устройство. Если рассмотреть принцип его работы, можно понять, в каких режимах работает гидрострелка и какие дополнительные возможности у нее есть. Не менее важно правильно выполнить расчет разделителя и совместить его с коллектором.

Что такое гидрострелка?

Гидрострелка

Если в многоконтурной сложной отопительной системе установить насосное оборудование значительной мощности, то даже оно не сможет справиться с разными условиями и параметрами функционирования сети. Такие несоответствия в работе разных контуров будут негативно влиять на работу нагревательного котла и сокращать сроки службы дорогого оборудования.

Разветвленные отопительные сети не могут работать слаженно по причине того, что у каждого контура своя производительность и напор. Но даже если каждый контур укомплектовать собственным циркуляционным насосом с учетом параметров магистрали, то проблема разрозненности системы только обострится. Это приведет к разбалансировке сетей, потому что у каждого отопительного контура будут свои параметры.

Для решения проблемы один общий котел должен подогревать требуемое количество теплоносителя, но каждый контур должен получать из коллектора требуемое ему количество подогретой жидкости. В этом случае функции разделителя гидравлической системы выполняет коллектор. Гидроразделитель нужен для выделения из общего контура котлового потока. Другое название гидроразделителя – гидрострелка или ГС (гидравлическая стрелка).

Такое название устройства произошло от аналогии с железнодорожной стрелкой. Как ж/д стрелка разводит поезда в нужном направлении, так и гидрострелка распределяет потоки теплоносителя по отдельным контурам. Внешне устройство напоминает отрезок трубы круглого или прямоугольного сечения с торцевыми заглушками. Приспособление соединяется посредством трубопровода с коллектором и котлом и имеет несколько патрубков в боковой части.

Как работает гидравлический разделитель?

Насос котельного оборудования разгоняет циркулирующий теплоноситель до скорости 0,7-0,9 м/с, но через гидравлический разделитель для отопления жидкость проходит 0,1-0,3 м в секунду. Снижение скорости потока происходит из-за изменения направления тока жидкости и ее объема, проходящего через определенный отрезок трубопровода. Но такое снижение скорости не сказывается на теплопотерях в контуре.

Гидравлический разделитель

Гидравлическая стрелка имеет принцип работы, который основан на том, что внутри корпуса прибора практически отсутствует гидравлическое сопротивление ламинарного потолка жидкости. Это позволяет сохранить скорость движения теплоносителя и уменьшить тепловые потери сети. По сути, гидрострелка – это буферная зона, разделяющая нагревательный котел и потребительскую цепь. В итоге каждый насос может работать автономно, не вызывая разбалансировку гидравлического равновесия.

Режимы работы

Гидроразделитель в системе отопления может работать в трех режимах:

  • В одном из режимов гидравлическая стрелка для систем отопления создает равновесие, при котором расход котлового контура такой же, как у всех подключенных к коллектору и гидрострелке отдельных контуров. В таком случае тепловой носитель проходит устройство в горизонтальном направлении и не задерживается в нем. При этом температура жидкости в отводящем и подающем патрубке одинаковая. Такой режим работы, когда гидрострелка практически не оказывает влияния на деятельность всей сети, встречается очень редко.
  • При втором режиме работы суммарный расход во всех разрозненных контурах превышает количество теплоносителя, который выдает котел. Такие ситуации случаются, если все контуры одновременно расходуют максимальное количество нагретой жидкости. Иными словами спрос на теплоноситель значительно превышает возможности нагревательного оборудования. Благодаря гидрострелке разбалансировка и остановка системы не произойдет. В корпусе устройства образуется восходящий по вертикали поток жидкости, обеспечивающий подмес горячего носителя из малого котлового контура.
  • Есть еще один режим, в котором термострелка на отопление функционирует в большинстве случаев. В таком режиме общий расход на коллекторе меньше, чем потребление нагретой воды в малом контуре. Иными словами, предложение превышает спрос всех разрозненных контуров. Разбалансировки системы удается избежать, потому что в термострелке формируется нисходящий по вертикали поток. Благодаря ему лишний объем жидкости сбрасывается в обратку.

Дополнительные функции гидрострелки

Устройство гидрострелки

Благодаря особому принципу работы гидравлического разделителя в системе отопления устройство может иметь дополнительные возможности:

  • Когда жидкость попадает в корпус разделителя, ее скорость немного снижается, что способствует сбору на дне нерастворимых примесей. Они содержатся в любом теплоносителе. Чтобы периодически сливать собравшийся осадок, снизу на корпусе агрегата установлен кран.
  • Также благодаря уменьшению скорости тока теплоносителя из воды легко выделяются пузырьки воздуха. Скопившиеся в верхней части корпуса газы легко выводятся через автоматический воздухоотводчик, который установлен в этом месте. В таком случае гидрострелка выполняется функции сепаратора. Удаление скопившихся газов важно делать сразу после выхода теплоносителя из нагревательного оборудования, ведь при нагревании воды газообразование усиливается.
  • В сетях с чугунными котлами гидроразделитель выполняется функции дополнительного защитного оборудования. Благодаря этому устройству в теплообменник котла не попадает очень холодная вода, которая может привести к трещинообразованию и поломке нагревателя.

Устройство гидрострелки

В продаже есть гидроразделители разной формы и размера. В любом случае устройство гидрострелки максимально простое. Независимо от конфигурации и габаритов прибора его конструкция соответствует определенным принципам. Также в продаже есть универсальные модели, объединяющие в себе коллектор и разделитель.

Стоит знать! Классическая гидрострелка конструируется с учетом правила «3-х диаметров». При определении диаметра берут внутреннее сечение без учета толщины стенок.

Разделитель имеет цилиндрический корпус, от которого отходят несколько патрубков. При желании его можно изготовить самостоятельно. Обычно гидроразделитель устанавливается вертикально, но это не обязательно. Такое расположение является классическим, потому что при вертикальной установке проще отводить газы и удалять нерастворимый осадок. В большинстве случае это сварная конструкция из металлических труб. Но такое устройство можно сделать из отрезков медных или полипропиленовых труб.

Расчет гидроразделителя для отопительных систем

При расчете гидрострелки для отопления учитывают расход теплоносителя и необходимую тепловую мощность контура. При проведении расчетов также важно учитывать теплоемкость циркулирующей жидкости, а также разницу температур носителя в трубах отведения и подачи. Обычно для расчета используют следующую формулу, позволяющую определить диаметр гидроразделителя:

Расчет гидроразделителя

Как совмещается коллектор с гидрострелкой?

Для устройства системы отопления небольшого частного дома используется нагревательное оборудование со встроенным насосом. Если к котельному агрегату подсоединяются вторичные контуры, то требуется провести установку гидрострелки в системе отопления. Для подключения отопительных контуров построек с площадью, превышающей 150 м², используют специальные гребенки, а не обычный гидроразделитель, который в таком случае получится очень громоздким.

При устройстве отопительной магистрали сначала подключают гидрострелку, а потом распределительный коллектор. Это приспособление состоит из двух отдельных частей, соединенных перемычками. Количество парных патрубков будет таким же, как и число контуров, то есть для каждого контура понадобится по паре патрубков.

Благодаря распределительной гребенке ремонт и эксплуатация отопительных сетей упрощаются. Удобно и то, что запорная и регулирующая арматура расположены в одном месте. Коллектор имеет увеличенный диаметр, что способствует равномерному распределению теплоносителя по контурам.

Читать еще:  Средства для удаления следов скотча на пластиковом окне

Гидравлический модуль состоит из коллектора и гидроразделителя. Такая компактная конструкция не занимает много места, что очень важно в небольшой котельной.

Для устройства обвязки используется несколько монтажных выпусков:

  • в самом верху расположены выпуски для радиаторного высоконапорного контура;
  • в нижней части установлены патрубки для подключения низконапорного контура обогрева полов;
  • с одной боковой стороны (напротив гидрострелки) установлен теплообменник.

Между подающим и обратным коллектором вмонтирован балансировочный клапан. За счет наличия регулирующей арматуры можно настроить нужное давление теплоносителя на самом дальнем контуре и отрегулировать поток. Балансировочные клапаны позволяют более равномерно распределять потоки теплоносителя для удовлетворения спроса каждого контура.

Прежде чем самостоятельно сконструировать гидроразделитель, проводят необходимые расчеты, делают чертежи и схемы. Подобная работа под силу только мастеру, разбирающемуся в теплотехнике и имеющему необходимые навыки монтажных работ.

Гидрострелка: принцип работы, назначение и расчеты, выбор готового устройства

Время чтения: 5 минут Нет времени?

Отправим материал вам на e-mail

С помощью специальных дополнительных устройств можно модернизировать старую систему отопления и внести своевременно корректировки в новый проект. Если знать, как устроена гидрострелка, принцип работы, назначение и расчеты, будет проще решить соответствующие задачи на практике. Эти сведения пригодятся также при выборе готового изделия фабричного производства в торговой сети.

С помощью этого узла улучшают базовые параметры системы теплоснабжения

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

В процессе эксплуатации индивидуальной системы отопления возникают проблемы, связанные с несоответствием объема потребления и производительностью котла. В некоторых режимах не исключено получение сигналов от датчиков температуры, которые повысят мощность до максимальных значений. При одновременном недостаточном потреблении носителя вторичным контуром чрезмерно возрастут тепловые нагрузки. Подобные ситуации повышают вероятность аварий.

При поломках понадобится помощь специалистов

Для описания другой ситуации необходимо предположить, что установленная техническим паспортом производительность котла составляет 50 л/мин. при том, что необходимо подключить радиаторы отопления с потреблением в два раза больше. Увеличить так сильно мощность без чрезмерных нагрузок на оборудование не получится.

Следующая проблема – это взаимное влияние разных видов потребителей (теплых полов, внешнего бойлера, нескольких групп радиаторов). Для их нормального функционирования нужны разные объемы и температуры теплоносителя.

Решать подобные задачи с применением дополнительных датчиков и настроек можно. Но это приведет к значительному усложнению конструкции и снижению общего уровня надежности. На практике опытные специалисты рекомендуют применять элегантное инженерное решение, которое подробно рассмотрено в данной статье.

Принципы работы гидрострелок в системах отопления и основные функции

Основным назначением этого устройства является ограничение, а в идеальном варианте – исключение гидродинамического влияния разных контуров в системе отопления друг на друга. Для этого используют специальные емкости, которые вставляют в разрыв между двумя контурами.

Типичные гидрострелки в форме цилиндра и куба в разрезе

На этой картинке изображен схематически набор оборудования с двумя насосами и подключенными радиаторами.

Система с двумя контурами

Здесь Q1 и Q2 – это расходы воды в каждом контуре. При равенстве этих величин происходит перемещение жидкости по общему полному контуру, как показано на рисунке ниже.

Стандартное перемещение по общему контуру

Далее показано, как изменяется прохождение жидкости при нарушении равновесия в потреблении:

Расход в обратке больше, чем в подаче

Расход в подаче, больше чем в обратке

Чтобы получилась качественно выполняющая свои функции гидрострелка, принцип работы, назначение и расчеты согласуют особым образом. Необходимо создать последний вариант с медленным перемещением воды внутри устройства по направлению сверху вниз. Скорость этого процесса специалисты рекомендуют ограничить уровнем 0,09-0,12 м/ сек. Это поможет решить следующие задачи:

  • В таких условиях механические загрязнения будут постепенно оседать на дне емкости. При оснащении ее специальным устройством, сборником, можно будет очищать систему при проведении регламентных работ.
  • Медленная скорость позволит использовать гидрострелку для отбора жидкости в другие контуры с разными температурными градиентами.
  • Она же пригодится для накопления в верней части корпуса пузырьков газа. Там можно установить автоматической устройство для удаления воздуха.

Схема применения гидрострелки в сложной системе отопления

Устройство гидрострелки отопления

На следующем снимке – стандартное изделие этой категории.

Установленный внизу вентиль предназначен для слива жидкости вместе с механическими примесями. Обратите внимание на специальное сужение в нижней части. В нем скапливаются загрязнения, не выносятся потоком жидкости далее в систему. Сверху вмонтирован автоматический клапан, выпускающий воздух.

Гидрострелки при необходимости оснащают манометрами, вентилями и другими устройствами

Методика расчета

Чтобы сделать гидрострелку для отопления своими руками понадобятся предварительные вычисления. На этом рисунке изображен принцип, по которому можно рассчитать размеры устройства быстро, с достаточно высокой точностью.

Эти пропорции получены с учетом результатов экспериментов, эффективности работы устройства в разных режимах. Величину D, которая состоит из трех d, можно вычислить с применением следующей формулы:

  • РВ – расход воды в м. куб;
  • СП – скорость потока воды в м/с.

Для того чтобы выполнить упомянутые выше оптимальные условия, в формулу вставляют значение СП=0,1. Расход в этом устройстве вычисляют по разнице Q1-Q2. Без измерений эти величины можно узнать, пользуясь данными из технических паспортов циркуляционных насосов каждого контура.

Калькулятор расчета параметров гидрострелки исходя из мощности котла

Калькулятор расчета параметров гидрострелки исходя из производительности насосов

Производители и цены

Гидрострелку для отопления купить будет проще после ознакомления с данными из следующей таблицы. Актуальные ценовые предложения можно уточнить непосредственно перед приобретением товара. Но эта информация пригодится для сравнительного анализа с учетом разных характеристик изделий.

Таблица 1. Характеристики и средняя стоимость гидрострелок

ИзображениеМодель оборудованияМощность отопительной установки в кВт (максимальная)Цена в руб.Примечания
GR-40-20, Gidruss (Россия)403 600 — 3 800Кубический корпус изготовлен из углеродистой стали с антикоррозийным покрытием, простейшая модель.
GRSS-60-25, Gidruss (Россия)609 800 — 10 600Корпус из нержавеющей стали, шесть патрубков, встроенная сетка для сепарации и набор крепежных кронштейнов в стандартной комплектации.
TGR-60-25х5, Gidruss (Россия)6010 300 — 11 800Корпус из низколегированной стали, возможность подключения до 4 внешних контуров + отопительный.
GRSS-150-40, Gidruss (Россия)15015 100 — 16 400Нержавеющая сталь, 6 патрубков.
MH50, Meibes (Германия)13554 600 — 56 200Сложная конструкция со встроенными устройствами для удаления шлама и воздуха.

Из таблицы понятно, что на стоимость помимо общих технических параметров влияют следующие факторы:

  • материал корпуса;
  • возможность подключения дополнительных контуров;
  • сложность конструкции;
  • наличие дополнительного оснащения;
  • имя производителя.

Применение гидрострелки вместе с коллектором и решение других задач

Установка гидрострелки в схему подключения с несколькими отопительными развязками выполняется с применением специального распределительного устройства. Коллектор состоит из двух отдельных частей с патрубками. К ним подсоединяют запорную арматуру, измерительные и другие устройства.

Гидрострелка в едином блоке с коллектором

Для подключения котлов на твердом топливе рекомендуется увеличить объем гидравлического компенсатора. Это позволит создать защитный барьер, предотвращающий резкое повышение температуры в системе. Подобные скачки параметров характерны для устаревающего оборудования.

Обратите внимание! Новые модели котлов снащены автоматикой, блокирующей опасные режимы.

При наличии сдвига выходных патрубков по высоте движение жидкости несколько замедляется, а путь – увеличивается. Такая модернизация в верней части улучшает отделение пузырьков газа, а в нижней пригодится для сбора мусора.

Подключение нескольких разных потребителей

Такое присоединение нескольких контуров обеспечивает разные температурные уровни. Но надо понимать, что точные значения распределения теплоты в динамике получить невозможно. Например, примерное равенство значений потребления Q1 и Q2 приведет к тому, что разница температур в контурах радиаторов и теплых полов будет незначительной.

Выводы и рекомендации

Чтобы сделать гидрострелку из полипропилена своими руками понадобится специальный паяльник. Для работы с металлами потребуется сварочное оборудование и соответствующие навыки. Несмотря на большое количество инструкций в сети Интернет, изготовить качественное изделий будет сложно. С учетом всех затрат и трудностей, выгоднее приобрести готовое устройство в магазине.

С помощью знаний о гидрострелках, принципах работы, назначения и расчетов выбирают определенную модель. Учитывают особенности котлов и потребителей тепла.

Для создания сложных систем можно обратиться за помощью к профильным специалистам

Видео: монтаж отопления из меди с использование гидрострелки

Экономьте время: отборные статьи каждую неделю по почте

Что такое гидрострелка? Назначение и принцип работы

Оборудование котельной – это отдельная обширная тема, которую мы уже как-то затрагивали. Один из элементов котельной, который постоянно на слуху – это гидравлический разделитель. Затронем в этой статье принцип работы гидростелки, для чего она нужна и ее основное назначение.

Нужна ли Вам гидрострелка?

В погоне за дополнительной выгодой многие продавцы, менеджеры и даже производственники готовы рассказывать все, что угодно, если это поможет продать товар. Вот и появляются различные чудо шланги, невероятно надежные котлы и так далее.

Но настоящий простор для деятельности аферистов – это товары, про которые потребитель знает мало. Слышал что-то о его пользе, но не знает, в чем она заключается.

Один из таких приборов, овеянный массой легенд и слухов – это гидрострелка. Устройство нужное, но для совершенно определенной задачи, все остальное – маркетинг и профанация.

Устройство гидрострелки

Это просто небольшая труба с сечением в виде круга или прямоугольника, в которой есть четыре патрубка, через которые идет тепло к потребителю в одну сторону и обратка в котел в другую.

Назначение гидрострелки – это разделение контур котла и контура потребителя.

Расположить гидроразделитель можно как вертикально, так и в горизонтальной плоскости, все зависит от особенностей помещения. Чаще всего ставят вертикально, так как в этом положении проще установить сверху воздухоотводчик, а внизу – кран для удаления ненужных веществ.

Принцип работы гидрострелки таков, что она не может работать независимо, нужен комплекс. Вся система включает в себя такие компоненты:

  • Сама гидрострелка
  • Главный коллектор
  • Насосные группы (одни прямая и две смесительные)
  • Обвязка
  • Контроллер управления

Принцип работы гидрострелки

Производители и ушлые маркетологи заявляют о трех возможных режимах работы гидрострелки. В то время, как эксперты утверждают, что способ использовать данное устройство есть только один.

Когда котел дает больше энергии, чем нужно всей теплосистеме потребителя, в таком случае излишки тепла возвращаются по стрелке в сам котел.

Это защищает наш котел от обратки, которая при пониженных тепловых значениях может нанести ущерб всей системе и дает дополнительный нагрев.

Главный принцип работы гидрострелки – не манипуляции с перераспределением тепла между основной подачей и обраткой, а обеспечение возможности работы насосов всех контуров системы отопления.

Поясним: если один мощный насос дает повышенное давление на один из контуров, то второй насос, более слабый по своим характеристикам, перестает выполнять свою задачу и не забирает ровным счетом ничего, из-за чего возникают перебои, перепады температурные и другие неприятности.

Гидравлический разделитель создает область нулевого сопротивления. Благодаря чему удается распределить нагрузку по всем контурам и насосам равномерно, и таких проблем не будет никогда. Равномерность позволяет также повысить устойчивость и надежность всей системы в целом, так как ни один из участков больше не подвергается критическим нагрузкам.

Альтернативные режимы работы гидрострелки

Несмотря на то, что правильным принципом работы гидрострелки является только способ, описанный выше, нужно учитывать, что существует техническая возможность использовать и альтернативу.

Одна из них – это когда котел работает уравновешенно, отдает тепла столько же, сколько идет на обратку. Но это условие подобно сферическому коню в вакууме, так как полная тождественность значений Q1(контур котла) и Q2 (контур потребителя) достигается крайне редко и на очень небольшие сроки. Так что всерьез строить работу на этом режиме нельзя.

Второй режим работы гидрострелки несет в себе угрозу и его следует всячески избегать.

Он строится на том, что котел отдает тепла меньше, чем требуется потребителю, и в этом случае часть тепла из обратки по гидроразделителю уходит обратно в контур потребления, что не идет на пользу ни системе, ни потребителям.

Минусы очевидны – обратка в котел идет с пониженными температурными значениями, то есть котел фактически остужается при получении обратного теплоносителя, что запрещено по всем стандартам, ГОСТам и даже здравому смыслу, так как итоговая мощность, отдаваемая в контур потребления, становится меньше и желаемый результат не достигается.

Дополнительные возможности и мифы

Есть мнение, что конструкция гидрострелки позволяет также выполнять такие задачи:

  • Защита котла от теплового удара
  • Увеличение долговечности системы отопления
  • Повышает коэффициент полезного действия (КПД) котла

Однако независимые специалисты утверждают, что это только сказки для увеличения продаж.

При этом дополнительные опции все-таки есть, это дополнительная защита от грязи, воздухоотведение, защита котла от обратки с пониженной температурой.

Но эти функции можно обеспечить гораздо более дешевыми устройствами.

Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Как рассчитать гидрострелку

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Что такое гидрострелка в системе отопления? Гидравлический и температурный буфер, который обеспечивает процессы корреляции температур подачи/обратки и упорядоченный максимальный проток теплоносителя, называют гидрострелкой. Статья на тему: «Гидрострелка: принцип работы, назначение и расчеты» раскрывает сущность гидравлического разделения контуров отопления.

Гидрострелка необходима для осуществления гидродинамической балансировки в системе отопления

Выполняемая функция

Гидравлическая стрелка – неотъемлемый компонент отопительной системы, который представляет собой принудительную циркуляцию и насосы на гребенках всех элементов.

Гидрострелка обеспечивает мягкую работу отопляющего котла – это главная функция этого приспособления.

Благодаря стрелке можно избежать перепадов температуры и давления, также она предотвращает термоклики (холодная вода идет обратным ходом при одновременной подаче горячей), что плохо воздействует на работоспособность котла, исключительно если он чугунный.

Гидрострелку изготавливают из трубы определенного типа (в основном квадратной). Конструкция имеет воздухоотвод.

Система включает в себя контуры, такие как:

  • малый (котел, гидрострелка);
  • большой (к примеру, тепловой насос).

Зачем нужна гидрострелка в системе отопления?

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

  • разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
  • узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
  • параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
  • коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;
  • оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
  • узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
  • подмес сохраняет постоянный объем котловой воды;
  • при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
  • полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
  • дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы

Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Пояснения по проведению расчетов

Гидравлическая стрелка – это дополнительная емкость, как правило – вертикального расположения, чаще всего изготавливаемая из трубы (хотя встречаются и с прямоугольным сечением). В нее в определенном порядке врезаны патрубки, идущие к котлу отопления и к контуру (контурам) теплообмена. По сути, на этом участке происходит разделение «малого» контура котла и протяженных контуров отопления.

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе. Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом.

Гидравлическая стрелка «Meibes»

Что следует знать?

Гидрострелка является дополнительным узлом, которая располагается в вертикальном положении. Она выполняется в виде цилиндра, но может иметь и сечение в виде прямоугольника. В это устройство врезаются патрубки, которые подходят к котлу, а также к теплообменным контурам. В этом приборе осуществляется деление небольшого контура, а также протяженных отопительных контуров. Часто используются традиционные схемы гидравлических разделителей.

Подобное устройство поддерживает температурный и гидравлический баланс. С его помощью можно добиться небольших потерь давления, а также тепловой энергии и производительности. Конструкция позволяет увеличить КПД отопительной системы и снизить сопротивление в системе.

К важным характеристикам стоит отнести показатели диаметров патрубков и основного устройства. Остальные параметры можно узнать из стандартных схем.

У программы есть некоторые нюансы:

  • при расчетах обязательно используется мощность отопительного оборудования. Чтобы определить данный показатель также можно воспользоваться специальной расчетной программой;
  • важной характеристикой является скорость передвижения теплоносителя в направлении вертикали. Чем этот показатель меньше, тем лучше теплоноситель будет избавляться от газов и шлама. Также в этом случае будет происходить более плавное перемешивание охлажденного и горячего потоков. Самый оптимальный вариант 0,1-0,2 м/с. В программе можно подобрать необходимый параметр;
  • особенной характеристикой является режим работы всей конструкции. При этом учитываются температурные уровни в магистрали, проходящей от отопительного прибора. Все показатели вносятся в калькулятор.

Специальная формула расчета предусмотрена в применяемом алгоритме проведения расчетов. В итоге будет показан результат, который покажет подходящий диаметр для гидрострелки, а также сечения используемых патрубков. Остальные параметры линейного типа определить еще проще.

Прежде чем приступить к монтажу подобного устройства, стоит изучить все функции гидрострелки.

Экономьте время: отборные статьи каждую неделю по почте

Особенности гидравлического разделителя

Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.

Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.

Обратите внимание! Диаметр труд должен подбираться так, чтобы образовалась зона низкого гидравлического сопротивления, позволяющая выравнивать показатель давление в меньшем контуре, причем независимо от того, активны ли рабочие контуры.

В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.

Видео – Ключевые особенности гидрострелок для отопления

Гидрострелка для отопления (гидравлический разделитель): назначение, принцип действия, применение и расчёт

Гидрострелка для отопления по-другому ещё называется «гидравлический разделитель» или ещё «гидротерморазделитель». Но мы не будем ломать язык, а станем применять самое простое и короткое название: гидрострелка.

Задача этой статьи не только в том, чтобы узнать, что такое гидрострелка, как она устроена и т. п., а ещё и в том, чтобы вы определили: нужна ли она вообще в вашей системе отопления? Дело в том, что она ставится не во всех отопительных системах.

Что представляет собой гидрострелка?

Выглядеть это устройство может так:

Внешне гидрострелки могут отличаться от показанной на фото, но «сущность» у всех них одинакова: это просто труба, к которой приварены шесть патрубков. Труба для гидрострелки годится не только с круглым сечением, а и с квадратным:

К патрубкам, «торчащим» с боков, присоединяются подающие и обратные трубопроводы. Самый верхний патрубок – на «макушке» — для автоматического воздухоотводчика. Самый нижний – для сливного крана, через который удаляется грязь, выпадающая в гидрострелке в виде осадка.

Как устроена гидрострелка, видно на следующем рисунке:

На разрезе видим, что внутри у гидрострелки ничего нет – никакого «устройства». Нижний кран здесь сбоку, но снизу, как на первых двух фото, лучше, потому что при боковом расположении крана грязь, которая ниже крана, останется в гидрострелке.

В каких системах отопления применяется гидрострелка?

Ответ на вопрос из заголовка такой: в очень мощных системах.

Приведу пример. В доме несколько этажей. На каждом этаже радиаторы. Где-то ещё и бойлер косвенного нагрева. Возможно, в каком-то помещении сделаны водяные тёплые полы. Расход теплоносителя в такой большой системе тоже большой.

А теперь посмотрим, как выглядит настенный газовый котёл внутри:

Разве через такие тонкие трубки прокачаешь достаточно быстро большой объём теплоносителя? Да никаким насосом!

Вот здесь-то и выручит гидрострелка, которая как бы разделит отопительную систему на: 1) настенный котёл и 2) всё остальное. Иными словами, назначение гидрострелки – согласовывать меж собой потоки теплоносителя в котле и в остальной системе.

Итак, гидрострелка для отопления ставится в следующих вариантах:

  • один настенный котёл работает на разветвлённую (часто комбинированную) систему с большим расходом теплоносителя;

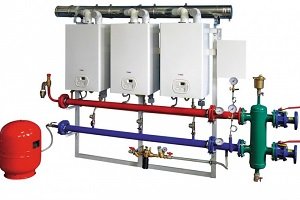

  • система такая же мощная, но настенных котлов два;
  • мощная система «обслуживается» настенным и напольным котлами. В таком исполнении чаще всего второй котёл резервный, поэтому постоянно работать будет всё равно один – настенный.

Как работает гидрострелка?

Есть три варианта схем, по которым может работать гидрострелка.

1. Одинаковые расходы теплоносителя через котёл и систему отопления:

Из котла теплоноситель идёт прямиком в систему отопления, разводится насосами по контурам и, опять-таки, через гидрострелку возвращается в котёл.

2. Через отопительную систему расход теплоносителя больше, чем через котёл. Причина как раз в том, о чём говорилось выше, — протоки в котле малого диаметра.

В таком случае гидрострелка позволяет котлу давать столько теплоносителя, сколько ему (котлу) «по силам», а система отопления заберёт столько, сколько ей нужно:

3. Расход в отопительной системе отчего-то стал меньше. В таком случае котёл будет работать «на себя» через гидрострелку, нагреваться и останавливаться:

В общем, в любом из приведённых вариантов гидрострелка делает одно и то же: согласовывает между собой расходы теплоносителя в котле и остальной системе.

Как выбирать гидрострелку?

При выборе гидрострелки учитываем два параметра:

  • мощность (для расчёта суммируем тепловую мощность всех контуров);
  • общий объём теплоносителя в системе.

Эти значения рассчитываем дома, а в магазине читаем паспорта и подбираем гидрострелку под свои параметры.

Как сделать гидрострелку для отопления своими руками?

Чтобы сделать гидрострелку самостоятельно, нужно правильно посчитать её размеры. Расчёт делаем по такой формуле:

Другие размеры гидрострелки можно видеть на следующем рисунке:

Что ещё должна иметь гидрострелка для отопления?

Поскольку внутренний диаметр гидрострелки больше (и значительно) диаметра трубопровода, то поток теплоносителя в гидрострелке замедляется, отчего выделяется растворённый в теплоносителе воздух. Этот выделившийся воздух скапливается в верхней части гидрострелки, откуда должен удаляться через автоматический воздухоотводчик:

Если присмотреться, то можно разглядеть и наличие отсечного клапана под воздухоотводчиком. Клапан позволит поменять (или отремонтировать) при необходимости воздухоотводчик без остановки системы.

В нижней же части гидрострелки выпадает грязь, которая может содержаться в теплоносителе. Для удаления грязи служит шаровый кран.

Время от времени этот кран открываем и сливаем грязь в подставляемое ведёрко.

На фото у гидрострелки присутствуют манометр и термометр. Эти приборы иногда продаются в комплекте с гидрострелкой, разумеется, влияя на стоимость всего этого «хозяйства»… наличие же этих приборов совсем не обязательно. При необходимости их всегда можно докупить потом и поставить в любом другом месте системы, а не обязательно на гидрострелке.

Как устанавливается гидрострелка?

Гидрострелку можно ставить не только вертикально, как показано на всех приведённых выше фотографиях, а и горизонтально. И даже наклонно – под любым углом. При любом положении гидрострелка будет исправно работать. Главное здесь вот это: воздухоотводчик должен «смотреть» колпачком всё равно вверх (вертикально), а грязь чтобы можно было слить снизу.

Вот и всё, что я могу рассказать про гидрострелку. И теперь вам решать, нужна ли гидрострелка вашей системе отопления или «и так сойдёт». Однозначно, для простых радиаторных систем – одно- или двухтрубных – она ни к чему; а вот для каких-нибудь комбинированных, возможно, не помешает.

Защитит систему от непредвиденных ситуаций: принцип работы гидрострелки отопления

Гидрострелка — устройство, подключённое и работающее в контуре отопления, напрямую связанное с котлом.

Одно из важных назначений гидрострелки — увеличивать расход топлива, который не предусмотрен в котле, но требуется для обогревания дома.

Установив гидрострелку или, гидравлический разделитель, пользователи стремятся сэкономить, не покупая и не увеличивая мощность котла, подстраиваемого под общий расход воды или другой жидкости.

Гидравлический разделитель является искусственно созданным пространством, где как раз можно разогнать потребление, увеличив его в несколько раз под систему отопления. Другое не менее важное назначение — сохранение гидролитического баланса и давления во всей системе.

Благодаря гидрострелке в контуре отопления не будет перескакивать давление, нарушая все взаимодействие. Эта функция помогает беспрепятственно переключать отопление между разными жилыми помещениями, например, включать пол только на кухне, а не по всему дому.

Описание устройства

Само устройство походит на вытянутый параллелепипед, с шестью разными выходами, расположенными напротив друг друга. Каждый из этих выходов отвечает за отдельную функцию. Например, самый высокий из 5 клапанов позволяет воздуху беспроблемно выходить из системы, чтобы не повышать всё давление. Это происходит автоматически, владельцу не придётся ничего контролировать.

Фото 1. Гидрострелка, установленная в систему отопления. Красным цветом обозначен горячий теплоноситель, синим — холодный.

Нижний патрубок способствует уничтожению и вынесению «мусора», который остаётся в устройстве гидроразделителя. Грязный воздух из труб (его частички) и осадок от начавшейся коррозии или другого процесса опадает вниз, где, как лопатка, располагается самый нижняя — шестая патрубка. К остальным клапанам присоединяются трубы с водой. Внутри вся гидрострелка полая, в ней нет ничего, кроме воды, и продуктов распада.

Принцип работы в системе отопления

Гидрострелка помогает котлу, к которому подключена напрямую, увеличивать его мощность и скорость передачи воды. Зачем это нужно? Дело в том, что при нехватке мощности, но быстрой работе системы, котёл сильно нагревается. Как следствие — тепловой удар, т. е. воздух, начинает внутри распирать стенки котла, а что будет дальше — это физические повреждения дома, всей системы отопления и, разумеется, здоровья человека.

Такие перепады температуры и мощности случаются только в нескольких случаях: механизм отопления запустили в первый раз; теплообмен проходит техническую проверку и другие работы, заставляющие оторвать циркуляционный насос («Сердце всей тепловой организации») от основного контура или от источника горячей воды.

Фото 2. Схема подключения гидрострелки к системе отопления и принципы движения по ней теплоносителя.

Установив гидравлический разделитель, пользователь заставляет воздух или воду проходить через дополнительный пункт остывания. Таким образом, проходя через весь поток гидрострелки, горячий воздух разделяется пополам, теряя половину своей теплоты. Один поток воздуха продолжает идти в котёл, а другой вниз по трубке гидравлического разделителя, добавляясь в холодные примеси воды или газа и остывая.

И наоборот, если холодной воды вышло из котла слишком много, то лишние слои успевают прогреться, и на выходе потребитель получает нужную температуру. Примерно так работает вся система. Теперь разберём всё наглядно.

Как работает гидрострелка в разных случаях

Принцип работы гидрострелки различается в зависимости от целей её использования и типа систем, в которые она установлена.

Отопление с 4-х ходовым смесителем

Чтобы описать схему работы отопления с 4-х ходовым смесителем, для начала нужно представить квадрат, на каждой стороне которого находятся отверстия равные по ширине. Из всех этих отсеков протекает либо холодная, либо горячая вода.

В системе существует всего 3 режима: полностью открытый, полностью закрытый и промежуточный. Начнём разбор с полностью закрытого.

Как мы знаем тёплые потоки воздуха или горячей воды выходят прямиком из котла, а холодные потоки из системы отопления (вода вышла из котла, сделала круг и остыла).

Если вся система закрыта, т. е. не работает, то тёплая вода постоянно переливается через гидравлический разделитель, никуда не уходя, протекая постоянно по одному кругу и возвращаясь обратно в котёл.

Та же самая ситуация происходит и с холодным потоком воды или воздуха, который не нагревается заново, оставаясь холодным до открытого режима. Эти жидкости не смешиваются и не передают друг другу тепло, циркулируя строго по своему контуру.

При промежуточном режиме эти жидкости начинают смешиваться. При этом температура часто бывает немного выше средней, потому что весь пар, накопленный за период закрытого режима, выходит наружу и начинает согревать холодные потоки. Таким образом, обычно нагревают полы, чтобы ноги не жгло.

В открытом режиме протоки горячей и холодной воды вновь не пересекаются, но компенсируют утраты друг друга. Что это значит. Представим опять квадрат. Потоки горячего воздуха или воды выходят из одного края и входят в систему отопления, в то время как холодная жидкость, выходя из нее движется в стороны котла, где согревается. И такой процесс восполнения постоянно горячей воды холодной и наоборот почти вечный двигатель, если не учитывать, что тепло безвозвратно уходит.

Для нейтрального режима работы

Идеальным режимом работы гидроразделителя является тот момент, когда количество горячей и холодной воды примерно одинаково и не требует регуляции.

Обычно это случается, когда котёл работает постоянно и без перебоев — очень редко, потому что всегда существует погрешность.

Котёл не обладает достаточной мощностью

Основываясь на этой проблеме, и ставят термодатчик, или, в нашем случае, гидрострелку. Получив сигнал от встроенного термодатчика, гидравлический разделитель переходит в разные режимы: либо в открытый, либо в закрытый.

Внимание! Это обеспечивает безопасность котла, который может в одночасье просто расколоться от перепадов температур и давления. Перегоняя воду, охлаждая или нагревая, гидрострелка помогает котлу справиться с уравновешиванием термодинамики, чтобы продолжить работу.

Поток на первичном контуре объёмнее, чем расход теплоносителя

Как уже рассказывалось выше, в случае, если горячий поток слишком сильно разогрет для вхождения в котёл, то через гидрострелку он попадает в систему, гарантирующую разделение потока на две части, вторая будет охлаждаться и уйдёт в систему отопления вместе с холодной водой или паром, а горячая часть сильно сократиться и перестанет представлять угрозу для и так горячего котла.

Полезное видео

Посмотрите видео, в котором рассказывается, как именно изготовить гидрострелку своими руками.

Актуальность гидрострелки

Такая маленькая, но такая необходимая вещь должна быть в каждом доме, особенно загородном, потому что скачки температур и давления в мегаполисах и близлежащих районах сильно скачут из-за огромного количества людей, которые ими пользуются индивидуально.

Например, сосед снизу захотел выкрутить батарею на максимум, а сосед сверху хочет закаляться дома. Без гидрострелки не обойтись.

Скачок температур, выходящих из первого контура, оказывает влияние на весь котёл, поэтому покупайте гидрострелки и обезопасьте свою жизнь от глупых соседей и случайных домашних катаклизмов.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
