Какие светодиоды лучше для освещения

Характеристики видов и типов светодиодов

Длительное время светодиоды использовались только в качестве индикаторов для различных приборов. Современные устройства вполне могут заменить любые источники света для освещения домов, промышленных зданий, офисов, улиц и т. д.

На рынке освещения представлены разные виды светодиодов, которые отличаются характеристиками.

Чтобы знать, как выбрать led-устройства в зависимости от целей, нужно знать, как они устроены, работают, изучить основные параметры.

Что такое светодиод

Внешне светоизлучающий диод выглядит как кристалл на металлической основе, покрытый пластиковой линзой. Осветительный элемент состоит из таких частей:

  • основа из алюминия или меди;
  • полупроводниковый кристалл;
  • катод (-) и анод (+);
  • слой силикона;
  • линза из пластика;
  • защитный корпус.

На металлической основе зафиксирован катод и анод. На первом электроде закреплен полупроводниковый чип (кристалл). Контакты имеют проводники, которые подсоединяются к чипу p-n-переходом (электронно-дырочный переход). На этом участке с помощью соединительной проволоки объединяются 2 полупроводника с дырочным и электронным типом проводимости. Сверху конструкция покрыта слоем силикона и пластиковой колбой и помещена в корпус с выводами для подключения к цепи.

Устройство и принцип действия

Светодиоды излучают свет благодаря наличию p-n-перехода. На этом участке контактируют носители заряда p- и n-типа. Катод (n-тип) – это полупроводник с отрицательным зарядом, а анод (p-тип) является носителем положительного заряда (дырки). То есть, в первом образуются дырки (участки, где нет электронов), а второй скапливает электроны. На их поверхности размещены контактные площадки из металла, к которым прикреплены выводы методом пайки.

Когда к полупроводнику р-типа поступает положительный заряд, а к электрону n-типа – отрицательный, то на границе между диодом и катодом начинает протекать ток. При прямом включении отрицательные и положительные электроны встречаются, и на участке перехода (p-n-переход) происходит их рекомбинация (обмен). При подаче отрицательного напряжения со стороны катода на область р-типа, то происходит прямое смещение. Свечение появляется при выделении фотонов в результате обмена.

Основные технические характеристики светодиодов

При выборе led-лампочек нужно обращать внимание на их характеристики. Обычно параметры устройства указаны на упаковке или в техническом паспорте.

При покупке светодиодного устройства учитывайте такие его характеристики:

  • величина тока потребления кристалла;
  • напряжение;
  • сопротивление;
  • световой поток, угол излучения;
  • цветовая температура.

Кроме того, необходимо знать, как расшифровать маркировку на плате, которая указывает на размер ЛЕД-элемента. Эти значения помогут вам узнать длину и ширину чипа, определить силу тока кристалла.

От параметров диода зависит возможность его применения в определенных условиях и обеспечение необходимого уровня освещенности.

Сила тока на кристалле

В продаже есть разные виды led-устройств: на 1, 2, 3 или 4 кристалла. Светодиодные лампочки с 1 элементом рассчитаны на ток 0.02 А. При увеличении количества чипов этот показатель увеличивается, например, ток потребления устройств на 4 чипа равен 0.08 А (по 0.02 А на каждый кристалл).

Внимание! Сила тока влияет на стабильность работы ЛЕД-лампы, если этот параметр увеличивается, то повышается вероятность преждевременной ее поломки. При сильных скачках тока светодиод перегорает сразу.

Чтобы продлить срок эксплуатации ЛЕД-светильника, нужно подключить к нему резистор, который стабилизирует ток. Чтобы подобрать прибор с подходящим сопротивлением, нужно учитывать характеристики светодиодной лампы. Сделать это поможет онлайн-калькулятор.

Напряжение

При выборе следует учитывать не напряжение питания ЛЕД-элемента, а величину его падения. Этот показатель соответствует уровню напряжения на выходе, после того, как через него проходит ток. Этот параметр можно найти на упаковке.

Существуют разные виды светодиодов, напряжение которых зависит от цвета свечения. Этот параметр у кристаллов с белым, зеленым, фиолетовым, синим светом находиться в диапазоне от 2.2 до 4 В, у элементов с красным, оранжевым, желтым светом – от 1.6 до 2.2 В. Напряжение ультрафиолетовых диодов колеблется от 3.1 до 4.4 В, а инфракрасных – около 1.9 В.

При соединении разных видов светодиодов параллельным способом нужно контролировать уровень падения напряжения каждого элемента. При незначительном повышении напряжения увеличивается и ток, тогда устройство сгорит.

Сопротивление диодов

Даже один светодиод может иметь разное сопротивление: дифференциальное (динамическое) и постоянному току. На участке ВАХ (вольт-амперная характеристика – зависимость тока от напряжения или наоборот на участке электроцепи) динамическое сопротивление незначительное и ниже сопротивления статического тока. На обратном пути динамическое сопротивление выше этого показателя тока.

Как выбрать LED-освещение

О достоинствах светодиодного освещения чуть ли не слагают легенды. Такое ли оно крутое на самом деле (спойлер: да), как о нем говорят? В этом материале мы не будем напрягать вас теорией о световом потоке, терминологией, сложными расчетами, а расскажем просто и на пальцах, почему светодиодное освещение так популярно и как его правильно выбрать.

Почему Led-освещение — это круто?

Почему стоило придумать что-то лучше, чем «лампочки Ильича» — понятно. Они и тусклые, и греются, и бьются, и встряхиваются. А почему светодиодные лампы лучше люминесцентных «энергосберегающих» ламп? Светодиодные зачастую дороже, а экономичные вроде и те, и другие…

Нет, еще более экономичные. Яркость и мощность светового потока, эквивалентные мощности потребления, у светодиодных ламп бьет рекорды. Если сравнивать с лампой накаливания — в среднем светодиодные в 10 раз экономичнее. Это значит, что 100-ваттная лампа накаливания потребляет 100 Вт, светит эквивалентно 100 Вт и греется как маленькая печка. Светодиодная лампа, которая будет светить примерно на 100 Вт, потреблять будет всего 10 и практически не нагреется.

Если сравнивать с люминесцентными лампами, то разница примерно в 5 раз в сторону выгоды светодиодных ламп. То есть, энергосберегайка, которая будет выдавать света, эквивалентно 100 Вт, потреблять будет 20 Вт. А светодиодная — по-прежнему 10. В этом материале мы подробно рассчитывали экономичность светодиодных ламп и сравнивали затраты на LED и КЛЛ соответственно.

У светодиодных ламп не всегда фактическая светосила равна заявленной. Одни 10-ваттные лампы по мощности светового потока будут ниже, чем другие. Если вам важна точность, тестируйте лампы сами или изучайте уже существующие тесты и расчеты.

Маленькая мощность светодиодных ламп имеет помимо материальной выгоды еще и бытовое преимущество. Далеко не каждый светильник или люстра способны выдержать высокую мощность ламп — у люстр, бра, настольных ламп в среднем ограничение 40–60 Вт на один плафон в зависимости от цоколя. Но светодиодная лампа, потребляющая 40 Вт, светить будет, как 400-ваттная лампа накаливания. Поэтому тут вы не ограничены в выборе: если вам темно, вы смело можете вкрутить лампу мощнее, не опасаясь, что ваша люстра или лампа перегорят. С лампами накаливания так не получится: темно — терпите.

Долговечность — еще один жирный плюс в сторону светодиодных ламп. В то время, как вы смените десяток ламп накаливания и несколько люминесцентных, вам по-прежнему будет верно служить одна и та же светодиодная лампа. В среднем, срок их службы от 5 до 10 лет. К тому же, многие производители и специализированные магазины дают гарантию на любую светодиодную продукцию от года до трех, так что ваши лампы в итоге могут стать вообще вечными. Экономичность вкупе с долговечностью очень быстро окупают высокую стоимость светодиодного освещения.

Если вы испытываете непримиримую ностальгию по лампам накаливания, среди LED-ламп есть филаментные — с прозрачными колбами и светодиодными стержнями, которые напоминают нити накаливания.

Надежность и простота использования. Только филаментные светодиодные лампы нельзя встряхивать. В остальном от неловких падений, трясок, вибрации, повышения и понижения окружающей температуры (в допустимых производителем пределах) LED-лампам обычно ничего не сделается.

Сюда же можно добавить и про экологичность. Например, в люминесцентных спиральных лампах используется ртуть. Разбивать их опасно, а после выхода из строя утилизировать нужно в специальных пунктах приема. Если вы нечаянно разбили светодиодную лампу — из опасного будут только осколки колбы. Во время работы она не взорвется, как это случается иногда с лампами накаливания. Галогенные лампы для точечных светильников нельзя трогать голыми руками — они от этого очень быстро перегорают. Светодиодным, как вы уже поняли, без разницы.

Есть ли минусы? Светодиодные лампы не очень любят наличие диммера и светового индикатора в выключателях. Для диммера (регулятора яркости) нужно приобретать специальные диммируемые лампы. С индикаторами дело обстоит проще — современные выключатели как правило уже не конфликтуют со светодиодными лампами. У старых же моделей можно запросто отсоединить индикатор. В противном случае лампы начнут мерцать, даже будучи выключенными, мигать и быстро выйдут из строя.

Цветовая температура

Любые светодиоды бывают трех базовых цветовых температур с кучей полутонов: теплый, нейтральный белый и холодный белый свет. В описании всегда указывается маркировкой в градусах Кельвина.

Теплый свет. Отличное решение для ретроманов, которые уверены, что нет ничего лучше уютного света лампы накаливания. Свет ощутимо желтит. В каких-то случаях он действительно добавляет приятного уюта и ощущения теплоты, в иных ситуациях может искажать оттенки в интерьере.

Подходит: для интерьеров в теплых тонах: зеленый, персиковый, древесный, бежевый и т. д. Для спален, кабинетов, зон отдыха.

Не подходит: для интерьеров в холодных тонах — синий, голубой, серый, белый, черный, лиловый, холодный розовый, красный, фиолетовый и т. д. Не стоит использовать его в помещениях, где важна нейтральность освещения: гардеробные, ванные комнаты, рабочие зоны.

Нейтральный белый. Чистое освещение практически без искажений, которое идеально подходит вообще везде. Нейтральный белый никак не влияет на интерьер и ничего не добавляет кроме света. В большинстве случаев, если вы не уверены, подойдет вам теплая или холодная лампы — берите нейтральный белый и не прогадаете. Особенно это отличное решение для всех помещений, где важна точная «цветопередача» пространства — там, где вы чаще всего смотритесь в зеркало, работаете, примеряете одежду и т. д.

У разных производителей «чистота» и оттенки цветовой температуры могут отличаться. Лампы теплого света на 2700 К от одного и другого бренда могут желтить совершенно по-разному. Поэтому в одну люстру или одно помещение лучше подбирать лампы единого бренда.

Холодный белый. Его еще называют «свет операционной» из-за характерного голубоватого свечения. Холодный белый визуально кажется ярче, но это только оптический эффект. Может делать помещение менее уютным. Обычно не рекомендуется ставить холодные лампы в жилые помещения, оставив их для ванных комнат, прихожих, кладовок. Но и в ванной используйте осторожно — и без того не слишком уютное помещение может стать совсем не приветливым.

Подходит: для интерьера в холодных тонах — все оттенки синего, серого, черный, фиолетовый, лиловый, холодный розовый. Нежилые помещения.

Не подходит: для спален, детских, интерьеров в теплых тонах. С осторожностью в ванных комнатах и гостиных.

Сколько лампочек брать?

Самая простая формула расчета освещенности, с которой у вас точно не будет проблем: 20–30 Вт удельной мощности на 1 квадратный метр помещения. То есть, для комнаты 15 м² нужно суммарно 450 Вт света. Что это значит? Если вы берете, например, люстру на пять плафонов, каждый из них должен выдавать примерно по 90 Вт. То есть нам нужно пять 9-ваттных светодиодных ламп и будет светло и хорошо. Существует и более сложная схема расчета, основанная на нормативах освещенности, мощности светового потока, погрешности на типы осветительных приборов, высоту потолка, назначение помещения и т. д.

Разумеется, любая из формул имеет погрешности. В первую очередь, индивидуальные предпочтения. Кто-то любит, чтобы комната была залита очень ярким светом, кому-то по душе ламповая приглушенность.

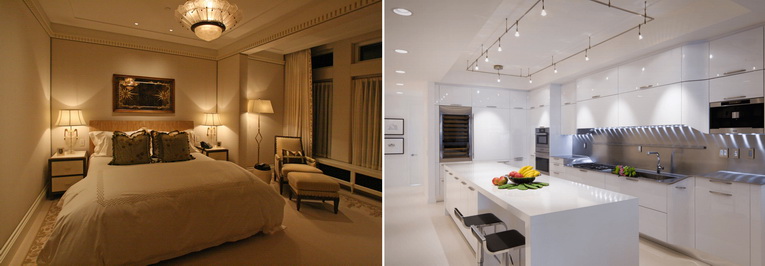

Имеет значение и специфика помещения. Например, в спальнях вполне уместной будет некоторая недостаточность света, ведь это комната для отдыха. В кухне света должно быть не просто по норме, но лучше еще с зонированным распределением. А вот в ванной можно брать даже сверх нормы, так как тут много «слепых зон», поглощающих свет, а при недостатке освещенности ванная выглядит крайне неуютно.

Даже если вы любите приглушенное освещение — лучше выбирайте количество и мощность светильников по нормативам, но добавьте вспомогательное освещение и сделайте раздельное управление. Тогда у вас будет выбор: убавить свет или сделать поярче.

И, наконец, самое главное — это логика пространства. Вы должны понимать, что никакая люстра в количестве одной штуки не способна качественно осветить комнату в 25–30 квадратов и больше или длинный коридор. Световые лучи ламп попросту не дотянутся во все стороны. И даже если вы вкрутите самые мощные лампы, какие найдете — у вас получится скорее пыточная, чем светлая и уютная комната, потому что свет этой люстры будет нещадно бить в глаза. Что делать в таком случае? К счастью, не одними люстрами едины. Посмотрите, например, как на фото ниже распределено зональное освещение просторной комнаты.

Читать еще:  Какой стороной крепить Пеноплэкс, чтобы получить эффективное утепление

Дополнительное освещение

Дополнительные осветительные приборы помогают подсветить все зоны помещения равномерно и распределить свет в зависимости от назначения. Некоторые виды — например, панели или точечные светильники — могут выступать и основным светом в определенных случаях.

Led-панели

Бывают самых разных форм, мощности и цветовой температуры: круглые, квадратные, вытянутые «трубки», с матовым рассеивателем и без, встраиваемые и накладные. Степень рассеивания зависит от корпуса: прозрачные стекла рассеивают плохо, бьют точечно, матовые рассеивают получше. Но в любом случае световая панель — это концентрированный пучок света с малым рассеиванием.

В жилой комнате под такими панелями может быть не очень-то удобно — вам постоянно в глаза будет бить резкий, жесткий свет скорее всего достаточно внушительной мощности. Led-панели и накладные светильники хороши для технических помещений: ванная, прихожая, кладовая, гардеробная, офисы и общественные места и т. д. Отлично подходят для дополнительной подсветки рабочих зон.

В кухне из-за большого количества мебели практически всегда мало одной люстры. К тому же когда вы стоите лицом к кухонному гарнитуру, вы заслоняете себе свет спиной. Точки над гарнитуром, светодиодные накладные светильники на фартуке под шкафами — можно еще бра в обеденном уголке для вечерних интимных чаепитий, мало не будет!

Минус любых готовых панелей и светильников в том, что, когда они перегорят — придется либо перепаивать выгоревшие диоды собственными силами, либо покупать полностью новый светильник. Если модель накладная — нет проблем, а вот со встраиваемыми придется подбирать по формату прорезанного гнезда.

Точечные светильники

Эти малютки хороши как поддержка основному освещению в жилых комнатах. Например, если у вас большая гостиная и одной люстры не хватает – поставьте по периметру точки и будет светло и ярко. А с раздельным управлением еще и удобно регулировать количество света по настроению. Точки частенько выступают основным светом в небольших помещениях — ванных комнатах, прихожих.

Целиком подсветить большую комнату точками сложно, потому они рассчитываются в среднем один светильник на один квадратный метр. Со светодиодными лампами они могут светить достаточно ярко, эквивалентно 90 Вт накаливания, лучи по потолку будут четкими и искристыми в отличие от галогенных ламп, которые дают размытое и тусклое свечение.

Не стоит ставить точечное освещение в зонах, где вы чаще всего находитесь и отдыхаете: над кроватями, диванами. Либо же продумать возможность выключать их отдельно. Свет от точечных светильников достаточно направленный и может давить на глаза, если вы решили расслабиться.

Светодиодная лента

Эта штучка может много и еще больше. От подсветки ступенек на лестнице до исполнения роли гирлянды на елке. Контурная подсветка пола, потолка, арок, дополнительное выделение витринных и выставочных зон, рабочих мест: полок, стендов, кухонных гарнитуров и т. д. Светодиодная лента различается по мощности, температуре цвета и своим возможностям. Цветные RGB-ленты на пульте управления вообще играют несколькими цветами, могут переливаться, мигать — красота, да и только. Есть более бюджетные ленты с открытыми диодами, а есть ленты в силиконе — он и диоды защищает от повреждений, и смягчает свечение, добавляя легкое рассеивание. Есть ленты с защитой от влажности, открытых брызг, пыли.

Прожекторы

Прожекторы бывают уличными и для внутренних помещений. С уличными все понятно — мощный дальнобойный «фонарь», который поможет не потонуть во тьме ночи вашей придомовой территории или производству. С внутренними интереснее. Обычно они используются либо в магазинах в качестве верхней подсветки витрин и стендов, либо в помещениях с высоченными потолками, где не хватит дальности обычных ламп. Чаще всего прожекторы поворотные и монтируются до нескольких штук на рейлинг — можно менять их место расположения.

С огромной осторожностью используйте прожекторы в жилых помещениях с низкими потолками или небольшой квадратуры. Эти малыши буду давать такой концентрированный и направленный свет, что вам вряд ли будет под ним уютно.

Как выбрать светодиодную лампу для квартиры: рекомендации и полезные советы

В квитанциях по энергоснабжению все чаще появляется дополнительная сумма за перерасход энергии. Заметила я это не сразу, а только когда стала сверять счета за год. Практически каждый месяц по 100 – 150 рублей насчитывается сверху, причем по повышенному коэффициенту. Думала, что после установки энергосберегающих лампочек такого быть не должно. Так надеялась на экономию, даже заменила люстру: теперь светит не 5, а 8 плафонов! Оказывается, экономия была мнимая. А эта люстра сыграла со мной злую шутку. За год сумма переплаты составила почти 1000 рублей! Я обратилась к старшему по дому. Он электрик, поэтому хорошо разбирается в таких вопросах. Предложил перейти на светодиодное освещение, установить в квартире LED-лампы. Аргументировал тем, что цена у них небольшая – всего 70 – 80 рублей, а служат они долго. Оказывается, в подъезде на первом этаже светит такая лампа. Мощности в 10 Вт хватает для освещения площадки. С датчиком движения она работает уже 2 года.

Да, светодиоды становятся все популярнее. Если уж их применяют в автомобилях, рекламной подсветке и даже в освещении подъездов, стоит задуматься о таком решении и для квартиры. Но не буду торопиться, даже несмотря на заманчивую цену. В этот раз я с умом подойду к вопросу выбора. Важно не только сэкономить, но и получить достойную замену энергосберегающим лампам по качеству освещения, по сроку службы, по возможности установки в мои светильники. Предстоит разобраться во многих вопросах. Поэтому удобнее поделить их на категории.

Преимущества перехода на LED-лампы

Экономия электроэнергии

Это относится к замене не только ламп накаливания, но и энергосберегающих. Для сравнения: одинаковый световой поток в 1200 люмен дает лампа накаливания на 100 Вт, энергосберегающая на 30 Вт, светодиодная на 15 Вт. Простая арифметика показывает: светодиоды потребляют в 2 раза меньше энергии, чем энергосберегающие лампы с аналогичной светоотдачей.

Доступная стоимость

В магазинах можно найти светодиодные лампы стоимостью до 100 рублей. Тогда как при покупке энергосберегающих спиральных я отдавала не менее 300 рублей за штуку. Встречаются и дорогие LED-лампы, за 500 – 600 рублей и выше. Разница в цене обусловлена брендом и качеством внутренней начинки. Наверняка недорогие изделия имеют худшее качество. Но наличие низкого ценового сегмента уже дает покупателю возможность выбора: хотя бы ради интереса можно установить светодиодную лампочку в квартире и не потратить на это много денег.

Долгий срок службы

Светодиодные лампы могут светить до 20 000 часов и даже больше. У энергосберегающих срок службы достигает 10 000 часов, а у ламп накаливания всего 1000 часов. Производители светодиодов заявляют, что их изделия служат по 25 лет. Многие из них даже дают гарантию. Однако нельзя назвать светодиодные лампочки вечными. Заявленный срок службы – это лишь время работы самого светодиода. Начинка лампочки может выйти из строя гораздо быстрее. Особенно часто такое случается с некачественными изделиями.

О чем расскажет упаковка

Прежде чем вникать в тонкости выбора по характеристикам, я решила взглянуть на упаковку. Что на ней указывают производители? И как эта информация поможет при выборе нам, покупателям?

Основные параметры, которые важны при выборе, указаны на коробке. Обязательно должна быть обозначена мощность, напряжение, тип цоколя, цветность и форма. Все это поможет определить, подойдет ли светодиодная лампа для осветительных приборов в вашей квартире. Рассмотрим каждый из параметров отдельно.

Как подобрать мощность и световой поток

Эти две характеристики нужно рассматривать в паре. Если брать в расчет только мощность, можно прогадать с интенсивностью свечения. Преимущества светодиодов сложно оценить, когда у лампочки тусклый свет. При замене ламп накаливания или энергосберегающих нужно подобрать светодиодный аналог с соответствующим значением светового потока. Поможет разобраться таблица.

В таблице приведены примерные значения. Можно воспользоваться ими лишь для сопоставления мощности разных источников света. В первую очередь стоит ориентироваться на световой поток, а лишь потом смотреть на мощность.

Производитель светодиодных ламп X-flash дает простую рекомендацию по определению необходимого светового потока. Например, в светильнике стояла лампа накаливания в 60 Вт и вполне устраивала вас по интенсивности свечения. Умножаем значение мощности на 10 и получаем необходимый показатель светового потока – 600 лм. Ищем светодиодную лампу с таким значением и не смотрим на взаимозаменяемость по мощности. Такой способ логичен и поможет безошибочно подобрать подходящий вариант.

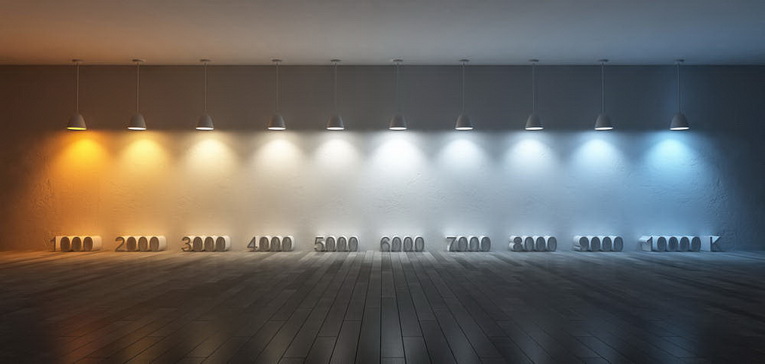

Определяемся с цветовой температурой

Светодиодные лампы за время своего существования успели обрасти всевозможными мифами. Один из них гласит: такой источник света имеет холодный синий оттенок и раздражает глаза. Так было раньше. Развитие светодиодных технологий дает возможность производителям выпускать лампочки в широком спектре цветовой температуры. Она измеряется в кельвинах. Например, теплый белый свет дают источники со значением в 2700 К. Если нужен нейтральный белый свет, подойдут лампочки со значением в 4100 К. Именно такие параметры цветности освещения комфортны для человека в повседневной жизни и в работе.

Цоколь и форма лампы

Удастся ли вкрутить новую светодиодную лампочку в светильник? Смотрим на тип цоколя и форму изделия.

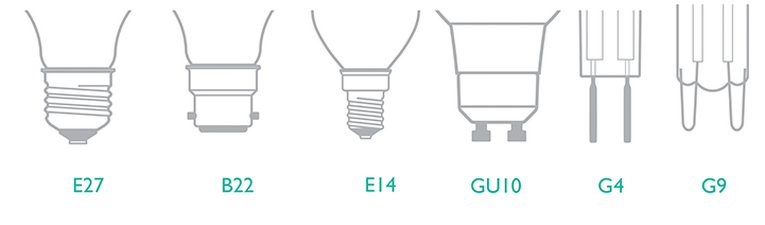

Распространенные типы цоколей

В большинстве люстр и светильников плафон имеет резьбовое крепление. Нужно узнать лишь его размер – 14 или 27 мм. Штырьковые крепления обычно у светильников, которые встраиваются в ниши и подвесные потолки, например, G4 или G9. Цифра обозначает расстояние между штырьками. Это далеко не все типы цоколей. Если лампа нестандартная, лучше ее выкрутить и по ней подбирать подходящую замену.

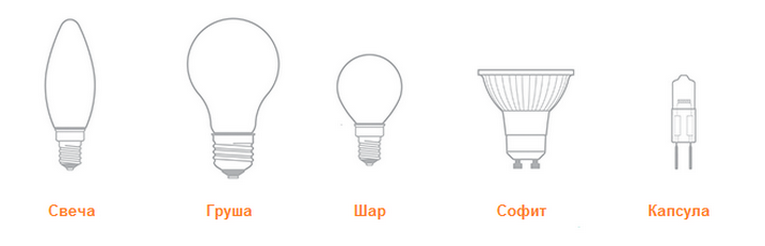

Распространенные формы

Форму лампы нужно учесть, если есть вероятность, что классическая форма груши не влезет в плафон. Для настольных ламп с небольшим плафоном подойдет форма шара. Для люстр с узкими плафонами – свеча. Если на стене установлен бра с прозрачным плафоном, наиболее эффектно будет смотреться лампа в форме свечи на ветру.

Нюансы светодиодного освещения, о которых нужно знать

Тип стекла колбы влияет на яркость освещения. Матовая колба подойдет для создания рассеянного мягкого света. Это необходимо в спальне или в зоне отдыха. Примерно 5 – 10% света поглощается колбой. Поэтому для рабочей зоны или кухне такой вариант лучше не использовать. Когда нужен яркий искристый свет, лучшим решением станет прозрачная колба. Она пропускает больше света и обеспечивает достаточное освещение.

На качество освещения влияет угол светового пучка. Для закрытого плафона и направленного света подойдет светодиодная лампа с углом 120°. Это отличный вариант для настольного светильника. Для основного освещения комнаты лучше выбирать изделия с углом в 360°. Тогда свет будет рассеиваться в разные стороны, и все участки помещения будут хорошо освещены.

На форумах многие спрашивают, почему светодиодная лампа мерцает после выключения. Первый раз это может даже напугать. Такое случается, если вкрутить обычную LED-лампу в люстру, которая управляется выключателем со встроенной светодиодной подсветкой. Да, это тот самый светящийся в темноте огонек на клавише. В таком случае необходимо покупать диммируемую лампу, она не дает мерцания. Но основное ее назначение не в этом. Такой источник света используют с диммируемыми выключателями для управления яркостью освещения: поворотом регулятора можно создать мощный световой поток или приглушенный свет. Это поможет получить комфортное освещение, а также экономично расходовать электроэнергию.

Бренды и цены

Можно ли найти светодиодную лампу ценой до 100 рублей? Вполне. Однако не стоит гнаться за самыми дешевыми изделиями. Лучше выбирать проверенных производителей, даже если придется немного переплатить. Вот примеры стоимости LED-ламп разных брендов.

Примерные цены на лампы разных брендов

Рабочие параметрыСтоимость, руб.*
FeronCamelionGaussЭРА
Свеча, Е14 5 – 7 Вт8813315293
Шар, Е27 15 – 17 Вт142281196151
Капсула, G4 1 – 2 Вт87155295197

*Информация на 11.12.2017 по ценам Московского региона

Окончательное решение

В какую сумму обойдется замена ламп на светодиодные во всей квартире? Только для одной люстры на 8 патронов мне придется потратить 800 – 1000 рублей. А ведь есть еще прикроватные светильники, настольная лампа, освещение в прихожей, ванной и на кухне. Пожалуй, сразу заменять все лампочки в доме я не стану. Можно ограничиться только люстрой в комнате. А энергосберегающие из нее использовать в качестве запасных для других светильников. Посмотрю, сколько киловатт накрутит счетчик за месяц при таком освещении. Если сумма снизится, значит, есть смысл заменить со временем и остальные лампочки на светодиодные.

Читать еще:  Бойлер косвенного нагрева – устройство и принцип работы

Вас тоже заинтересовала тема энергосберегающих решений в бытовом освещении? Вы можете поэкспериментировать – установить LED-лампочки хотя бы в один осветительный прибор. Понаблюдайте, комфортно ли вам с таким светом и удастся ли сэкономить электроэнергию. Сделайте первый шаг и изучите ассортимент светодиодных ламп. Ответственное потребление энергоресурсов – это просто!

Что такое светодиод, его принцип работы, виды и основные характеристики

Светодиоды стремительно вытесняют лампы накаливания практически из всех областей, где их позиции казались непоколебимыми. Конкурентные преимущества полупроводниковых элементов оказались убедительными: низкая стоимость, долгий срок службы, а главное – более высокий КПД. Если у ламп он не превышал 5%, то некоторые производители светодиодов декларируют превращение в свет не менее 60% потребленной электроэнергии. Правдивость этих заявлений остается на совести маркетологов, но быстрое развитие потребительских свойств полупроводниковых элементов ни у кого сомнений не вызывает.

Что такое светодиод и его принцип работы

Светодиод (СД, LED) представляет собой обычный полупроводниковый диод, изготовленный на основе кристаллов:

  • арсенида галлия, фосфида индия или селенида цинка – для излучателей оптического диапазона;
  • нитрида галлия – для приборов ультрафиолетового участка;
  • сульфида свинца – для элементов, излучающих в инфракрасном диапазоне.

Выбор данных материалов обусловлен тем, что p-n переход диодов, изготовленных из них, при приложении прямого напряжения излучает свет. У обычных диодов из кремния или германия такое свойство выражено очень слабо – свечение практически отсутствует.

Излучение светодиода не связано со степенью нагрева полупроводникового элемента, его вызывает переход электронов с одного энергетического уровня на другой при рекомбинации носителей зарядов (электронов и дырок). Свет, испускаемый в результате, является монохроматическим.

Особенностью такого излучения является очень узкий спектр, и выделить нужный цвет светофильтрами затруднительно. А некоторые цвета свечения (белый, синий) при таком принципе изготовления недостижимы. Поэтому в настоящее время распространена технология, при которой внешняя поверхность светодиода покрывается люминофором, а его свечение инициируется излучением p-n перехода (которое может быть видимым или лежать в УФ-диапазоне).

Устройство светодиода

Светодиод изначально был устроен так же, как и обычный диод – p-n переход и два вывода. Только корпус из прозрачного компаунда или из металла с прозрачным окном для наблюдения свечения. Но в оболочку прибора научились встраивать дополнительные элементы. Например, резисторы – чтобы включать светодиод в цепь нужного напряжения (12 В, 220 В) без внешней обвязки. Или генератор с делителем для создания мигающих светоизлучающих элементов. Также корпус стали покрывать люминофором, который светится при зажигании p-n перехода – так удалось расширить возможности LED.

Тенденция к переходу на безвыводные радиоэлементы не обошла и светодиоды. SMD-приборы стремительно захватывают рынок осветительной техники, имея преимущества в технологии производства. Такие элементы не имеют выводов. P-n переход монтируется на керамическом основании, заливается компаундом и покрывается люминофором. Напряжение подводится через контактные площадки.

В настоящее время светотехнические устройства стали оснащаться светодиодами, изготовленными по COB-технологии. Суть её в том, что на одной пластине монтируется несколько (от 2-3 до сотен) p-n переходов, соединяемых в матрицу. Сверху все помещается в единый корпус (или формируется модуль SMD) и покрывается люминофором. У такой технологии большие перспективы, но вряд ли она полностью вытеснит другие исполнения СД.

Какие виды светодиодов существуют и где они применяются

Светодиоды оптического диапазона применяются в качестве элементов индикации и в качестве осветительных приборов. Для каждой специализации существуют свои требования.

Индикаторные светодиоды

Задача индикаторного светодиода – показать состояние прибора (наличие питания, аварийный сигнал, срабатывание датчика и т.п.). В этой сфере широко применяются LED со свечением p-n перехода. Приборы с люминофором применять не запрещено, но особого смысла нет. Здесь яркость свечения не на первом месте. В приоритете контрастность и широкий угол обзора. На панелях приборов применяют выводные светодиоды (true hole), на платах – выводные и SMD.

Осветительные светодиоды

Для освещения, наоборот, в основном применяют элементы с люминофором. Это позволяет получить достаточный световой поток и цвета, близкие к естественным. Выводные СД из этой области практически выдавлены SMD-элементами. Широкое применение находят COB-светодиоды.

В отдельную категорию можно выделить приборы, предназначенные для передачи сигналов в оптическом или ИК-диапазоне. Например, для пультов дистанционного управления бытовой аппаратурой или для охранных устройств. А элементы УФ-диапазона могут использоваться для компактных источников ультрафиолета (детекторы валют, биологических материалов и т.д.).

Основные характеристики светодиодов

Как и любой диод, LED имеет общие, «диодные» характеристики. Предельные параметры, превышение которых ведет к выходу прибора из строя:

  • максимально допустимый прямой ток;
  • максимально допустимое прямое напряжение;
  • максимально допустимое обратное напряжение.

Остальные характеристики носят специфический «светодиодный» характер.

Цвет свечения

Цвет свечения – этот параметр характеризует СД оптического диапазона. У осветительных приборов в большинстве случаев белый с различной световой температурой. У индикаторных может быть любым из видимой цветовой гаммы.

Длина волны

Этот параметр в определенной степени дублирует предыдущий, но с двумя оговорками:

  • у приборов ИК и УФ диапазонов видимого цвета нет, поэтому для них эта характеристика единственная, характеризующая спектр излучения;
  • этот параметр больше применим для светодиодов с непосредственным излучением – элементы с люминофором излучают в широкой полосе, поэтому однозначно их свечение длиной волны не охарактеризовать (какая длина волны может быть у белого цвета?).

Поэтому длина излучаемой волны – достаточно информативная цифра.

Потребляемый ток

Потребляемый ток – это рабочий ток, при котором яркость излучения оптимальна. При его небольшом превышении не происходит скорого выхода прибора из строя – и в этом его отличие от максимально допустимого. Снижение его также нежелательно – интенсивность излучения упадет.

Мощность

Потребляемая мощность – здесь все просто. На постоянном токе – это просто произведение потребляемого тока на приложенное напряжение. Путаницу в это понятие вносят производители светотехники, указывая на упаковке крупными цифрами эквивалентную мощность – мощность лампы накаливания, световой поток которой равен потоку данного светильника.

Видимый телесный угол

Видимый телесный угол проще всего представить в виде конуса, исходящего из центра источника света. Данный параметр равен углу раскрыва этого конуса. Для индикаторных светодиодов он определяет, как срабатывание сигнализации будет видно со стороны. Для осветительных элементов от него зависит световой поток.

Максимальная сила света

Максимальная сила света в технических характеристиках прибора указывается в канделах. Но на практике удобнее оказалось оперировать понятием светового потока. Световой поток (в люменах) равен произведению силы света (в канделах) на видимый телесный угол. Два светодиода с равной силой света дают разное освещение при разном угле. Чем больше угол, тем больше световой поток. Так удобнее для расчета систем освещения.

Падение напряжения

Падение напряжения при прямом токе – это напряжение, которое падает на светодиоде в открытом состоянии. Зная его, можно рассчитать напряжение, потребное, например, для открывания последовательной цепочки светоизлучающих элементов.

Как узнать, на какое напряжение рассчитан светодиод

Самый простой способ узнать номинальное напряжение светодиода – обратиться к справочной литературе. Но если попался прибор неизвестного происхождения без маркировки, то его можно подключить к регулируемому источнику питания и плавно поднимать напряжение с нуля. При определенном напряжении светодиод ярко вспыхнет. Это и есть рабочее напряжение элемента. При такой проверке надо иметь в виду несколько нюансов:

  • испытуемый прибор может быть со встроенным резистором и рассчитан на достаточно высокое напряжение (до 220 В) – не каждый источник питания имеет такой диапазон регулировки;
  • излучение светодиода может лежать вне видимого участка спектра (УФ или ИК) – тогда момент зажигания визуально не определить (хотя свечение ИК-прибора в некоторых случаях можно увидеть через камеру смартфона);
  • подключать элемент к источнику постоянного напряжения надо со строгим соблюдением полярности, в противном случае легко вывести LED из строя обратным напряжением, превышающим возможности прибора.

Если нет уверенности в знании цоколевки элемента, лучше поднять напряжение до 3…3,5 В, если светодиод не зажегся — убрать напряжение, поменять подключение полюсов источника и повторить процедуру.

Как определить полярность светодиода

Для определения полярности выводов существует несколько методов.

  1. У безвыводных элементов (включая COB) полюсность напряжения питания обозначается прямо на корпусе – символами или приливами на оболочке.
  2. Так как светодиод имеет обычный p-n переход, его можно прозвонить мультиметром в режиме проверки диодов. Некоторые тестеры имеют измерительное напряжение, достаточное для зажигания светодиода. Тогда правильность подключения можно контролировать визуально по свечению элемента.
  3. Некоторые приборы производства CCCP в металлическом корпусе имели ключ (выступ) в районе катода.
  4. У выводных элементов вывод катода более длинный. По этому признаку определить цоколевку можно только у непаянных элементов. У бывших в употреблении LED выводы укорачиваются и изгибаются для монтажа произвольным образом.
  5. Наконец, узнать расположение анода и катода возможно тем же методом, что и для определения напряжения светодиода. Свечение будет возможно только при правильном включении элемента – катод к минусу источника, анод – к плюсу.

Развитие технологий не стоит на месте. Ещё несколько десятилетий назад светодиод был дорогой игрушкой для лабораторных опытов. Сейчас без него трудно представить жизнь. Что будет дальше – покажет время.

Какие светодиоды выбрать? Сравнение моделей

Ассортимент светодиодной продукции приятно удивляет своей широтой и в наше время способен решить любую задачу в сфере освещения. Главное в этом вопросе – правильно подойти к выбору типа светодиодов, поскольку различные модели существенно отличаются друг от друга по характеристикам.

Чуть ниже мы расскажем о классификации светодиодов, для каких целей они используются, и какие особенности следует о них знать. Эта информация поможет вам определиться с подбором светодиодов. Если же главной характеристикой для вас является яркость свечения, рекомендуем обратить внимание на график в конце статьи, там марки светодиодов распределены исходя из этого показателя.

1) Обычные DIP светодиоды

Это самая распространённая и одна из наиболее старых технологий. Светодиод представляет собой 2 металлические ножки, прозрачный пластиковый корпус с небольшой линзой внутри. Светодиоды такого типа очень просты в монтаже и эксплуатации, практически не излучают тепла, имеют удобную форму, малое энергопотребление и высокую степень защиты от окружающих воздействий. Чаще всего бывают диаметром 3мм и 5мм.

Где используются: Подсветка дверных ручек авто, приборной панели, вело тюнинг, моддинг компьютеров, самодельные фонарики и во множестве других областей.

2) SMD светодиоды

Аббревиатура SMD (surfacemounteddevice) переводится, как «прибор, монтируемый на поверхность». Другими словами эти светодиоды, в отличие от описанных ранее, являются плоскими и не имеют ножек. Подача тока осуществляется на клеммы, находящиеся с обратной стороны светодиода. Благодаря этой конструктивной особенности, SMD светодиоды при установке не нуждаются в сверлении отверстий, занимают меньше места, лучше отводят тепло и имеют ряд других положительных качеств.

Где используются: Практически везде (включая автотюнинг и интерьерное освещение) т.к. обладают высокими показателями яркости, светоотдачи и в то же время имеют малые габариты, благодаря чему могут быть установлены в тех местах, куда обычные светодиоды разместить невозможно.

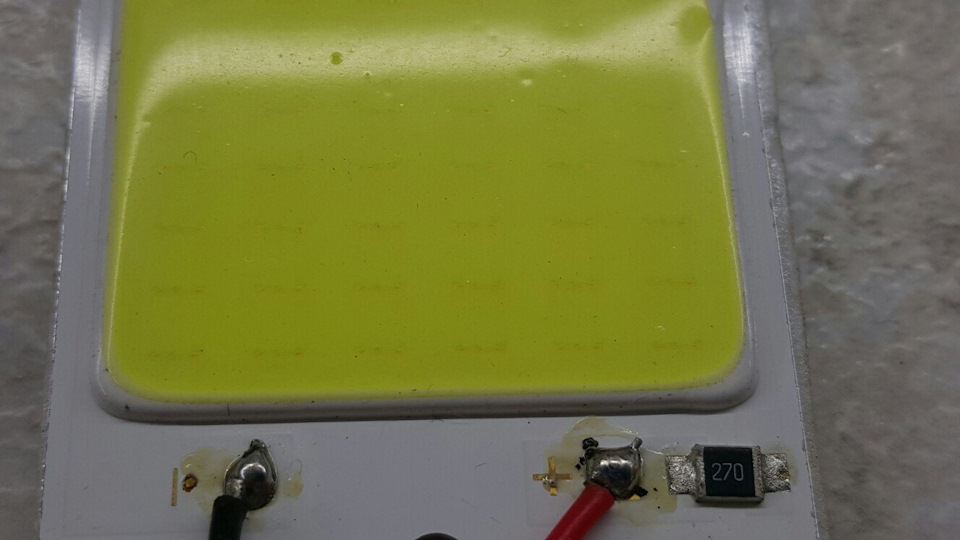

3) COB-технология (Мощные светодиоды)

Аббревиатура COB расшифровывается, как Chip-On-Board — чип на плате. Эта технология предполагает размещение световых кристаллов на теплоотводящей поверхности, благодаря чему тепло рассеивается максимально быстро. Такие светодиоды являются высокомощными (1-3 Ватт) и особенно яркими.

Где используются: Светодиоды данного типа идеальны в тюнниге, поскольку только они могут дать необходимое для головной оптики ослепительно-яркое точечное свечение. В передних, задних фарах, поворотниках и других приборах данные светодиоды сморятся безупречно.
Процесс подключения таких светодиодов несколько отличается от других моделей. Он подробно описан в статье «Подключение мощных светодиодов».

4) Прожекторные светодиоды.

Самые мощные и самые яркие светодиоды. Их мощность колеблется в диапазоне 10-100 Ватт и позволяет осветить от небольшой комнаты до просторного зала. Изредка такие светодиоды могут быть использованы в тюнинге в качестве альтернативы ксенону. Часто применяются для изготовления самодельных прожекторов.

Такие светодиоды требуют ещё более внимательного подключения, в том числе установки небольшого радиатора с обратной стороны. Подключаются по тому же принципу, как и COB светодиоды.

5) РГБ светодиоды

Данный класс светодиодов отличается возможностью управления цветом свечения. Другими словами, в зависимости от того, на какую ножку подан ток и какие его характеристики, вы можете получить красный, зелёный, синий или любые другие цвета.

Читать еще:  EvgeshaCX-9 › Блог › Роторный двигатель: принцип работы, недостатки и преимущества

6) Светодиодная лента

Крайне популярный элемент освещения. Причина популярности кроется в том, что данная лента удобна в эксплуатации. Её можно резать обычными ножницами. Притом, вне зависимости от того, какую длину ленты вы используете 5см или 500см она будет работать от одного и того же напряжения (чаще всего 12 Вольт). Другими словами, данная технология избавляет от необходимости пользоваться драйверами, рассчитывать сопротивление и т.д.

Благодаря высокой яркости и энергоэффективности светодиодная лента незаменима в ряде областей, таких как подсветка потолка и подсветка днища.

Однако данный источник света уступает светодиодам в тех областях, где необходим индивидуальный дизайн (например, сделать красивую доработку фар светодиодами).

Другими словами, светодиодная лента – это удобный линейный источник света. В тех областях, где требуется не линейное освещение, лента чаще всего неприменима.

Виды светодиодных ламп освещения и их характеристики

28 сентября 2018

Время на чтение:

Экономить электроэнергию становится не просто модно, но и выгодно. С появлением разных видов светодиодных ламп стало возможным значительно сократить расходы на электричество как быту, так и на производстве. При этом их свет по качеству превосходит свет обычных ламп накаливания, а ресурс работы в несколько раз больше, чем у популярных недавно галогенных энергосберегающих лампочек.

Параметры для классификации

Единой общепринятой классификации видов светодиодных ламп и их характеристик пока что еще нет. Разные производители вводят свою маркировку и номенклатуру изделий. Но можно примерно классифицировать по таким параметрам:

  • сфера применения;
  • конструкция и световой поток;
  • тип применяемых светодиодов;
  • вид цоколя.

По сфере применения

Эта классификация наиболее понятная и простая. В зависимости от того, где будут применяться те или иные виды диодных ламп, зависят их параметры работы и размеры.

Источники света для офиса и дома на основе светодиодов предназначены для замены традиционных энергоемких ламп накаливания. Их размеры и форма практически идентичны тем, которые есть у ламп с нитью накала.

Уличные светодиодные источники света используются для подсветки сооружений, парков, дорог. Во многих городах уличные фонари заменяют на светодиодные светильники. Особенность таких ламп в их надежной защите от воздействия влаги и пыли.

Прожекторы как класс ранее не существовали — очень дорого обходились комплектующие для производителя. Отдельные прожекторы конструировались на основе мощных светодиодов и были всего лишь опытными и выставочными экземплярами. С улучшением технологии производства и снижением стоимости светодиодов стало возможно производить мощные и относительно недорогие ЛЕД прожекторы.

Автомобильные источники света включают в себя довольно много разновидностей светодиодных ламп — для подсветки салона, для индикации световых сигналов (габаритов, стопов, поворотов), для подсветки номера, для фар. Их форма и размеры такие же, как и у обычных автоламп. Автомобилисты предпочитают обычным лампам различные виды диодных лампочек по нескольким причинам:

  • более длительный срок службы;
  • экономичность, что важно при выключенном двигателе — не разряжается аккумулятор;
  • большая яркость;
  • безопасность — отсутствуют при разбитии осколки стекла, так как колба таких ламп изготавливается из прозрачного пластика.

Источники света на светодиодах для растений обладают особым свойством — они излучают много ультрафиолета. Для роста и жизни растений в тепличных условиях это важное свойство.

Промышленные светильники, как и уличные, оснащаются повышенной защитой от загрязнения. И их световая мощность на порядок выше бытовых, чтобы осветить значительные по размерам промышленные здания.

По конструкции и световому потоку

Существует всего три вида. Первый предназначен для общего использования. Он дает рассеянный световой поток и предназначен для освещения помещений и офисов. По своей форме такие лампочки напоминают груши (как у лампочек накаливания), «кукурузины» или свечи.

Второй тип — для получения акцентированного светового потока. Его применяют для подсветки витрин, различных небольших площадок и т. п. По конструкции напоминают светильники типа «спот» или миниатюрные прожекторы. Светильники линейного вида относятся к третьему типу. Они задуманы как замена люминесцентных источников света. По форме полностью с ними одинаковые.

По разновидности светодиодов

Первые лампочки этого типа производились с использованием индикаторных светодиодов. Сейчас их найти уже трудно, но возможно. Они воспринимаются больше как раритет для коллекций, нежели светотехническое оборудование для каждодневного использования. Их безопасность и качество излучаемого света намного ниже современных образцов.

Лампы на основе диодов SMD типа наиболее распространены. Малый нагрев и небольшие габариты делают возможным их применение в широких областях деятельности человека.

Более мощные лампы сконструированы на диодах мощностью 1, 2 или 5 Вт. Но у них большой недостаток — это сильный нагрев при работе. Организовать эффективный отвод тепла в небольшом корпусе нет возможности. Поэтому у них сравнительно большие корпусы, что делает их применение ограниченным.

Более современная технология основана на применении СОВ диодов. Они интегрируются напрямую в плату, а это повышает надежность и увеличивает отвод тепла. Световой поток более равномерный. Сами диоды можно изготовить любой формы.

Специалисты прогнозируют в будущем широкое использование ламп на основе филаментных диодов. Их технология производства еще находится на стадии развития. Опытные экземпляры имеют световую мощность с одним филаментом до 1,3 Вт, а световой поток равномерно распространяется во всех направлениях.

По виду цоколя

Существующие типы светодиодных ламп освещения по конструкции цоколя делятся на 3 основных класса. А именно:

  • резьбовой цоколь «Эдисона» (маркировка E);
  • штыревой цоколь (маркировка G);
  • контакты люминесцентных ламп (обозначается буквой T).

Наиболее распространен цоколь типа E. Цифры после буквы соответствуют его диаметру. У типа G цифра после буквы информирует о количестве контактов. Этот тип мало распространен, так как такие лампы нельзя подключать к сети 220 V напрямую без блока питания. Светодиодные аналоги люминесцентных ламп в своей маркировке цоколя также имеют цифру. Она обозначает расстояние между контактами в восьмых частях дюйма. Например: Т5 — это 5/8 дюйма, Т8 — 8/8 дюйма и т. д.

Несколько важных замечаний

При покупке LED лампы в интернет-магазине следует обратить особое внимание на размер колбы. На фотографиях лампочки кажутся одинаковыми по размеру с традиционными. Но часто их размер намного больше и они или не помещаются в плафон, или не эстетично торчат из него.

При замене галогенных ламп на светодиодные следует помнить, что блок питания от первых не подходит для подключения вторых. LED светильникам требуется свой источник питания.

Регулятор яркости (диммер) от ламп накаливания и галогенок также не подходит для светодиодных образцов. Есть некоторые виды LED лампочек, яркость которых можно регулировать. Но и диммер у них совсем с другими характеристиками.

Краткая историческая справка

Явление испускания электромагнитного излучения при прохождении тока через p-n переход было открыто еще в начале прошлого века британцем Раундом. Оно многие годы не имело применения на практике: сила излучения и его спектр не подходили для использования в быту из-за низкого качества самих полупроводников, образующих p-n переход.

В середине шестидесятых годов прошлого столетия появились первые индикаторные светодиоды красного цвета. Они и стали прародителями современных светодиодных ламп. Примерно через 30 лет сотрудниками компании Nichia были изобретены сверхяркие светодиоды. На них крепится специальная линза с люминофорным слоем, который отвечает за цветовую температуру получаемого светового потока.

Современные светодиодные лампы всех типов содержат четыре основных элемента, помещенных в общий корпус: непосредственно светодиод, оптическую систему, блок питания и радиатор для отвода излишней тепловой энергии.

VOVAN-NPC › Блог › Об автомобильных светодиодах, какие лучше и ярче

Хотел бы рассказать свой опыт использования автомобильных светодиодов вместо лампочек.
За много лет перепробовал наверное уже все что только можно.

На ваш суд представляю небольшую коллекцию светодиодов, к сожалению много фоток не влезает сюда, поэтому пример как они светят в автомобиле буду кидать в виде ссылок на запись где есть фотки.

Пришло то время когда лампочки уже уходят в прошлое, и в магазинах огромный выбор светодиодов, но вот какого они качества никогда не узнаешь пока не купишь сам и не испытаешь.

А моя коллекция выглядит так, на ней представлены светодиоды цоколей Т10 и Т5 и другие модели (о них расскажу ниже), стабилизаторы напряжения.

.
№1 — Это пример хороших качественных светодиодов Samsung цветовой температуры 3200к (слева) и 4300к (справа), при выборе светодиода смотрите на цвет, чем он желтее тем светодиод будет светить теплым оттенком, чем он белее тем более голубоватым.

№2 — T10 COB светодиод из китая, 6000к. Светит ярко, но только по бокам.

№3 — Мощный T10 Cree светодиод из китая, светит очень ярко вперед, с линзой для усиления света. В итоге в нем не правильно подобран резистор, и он дико греется, что привело к оплавлению цоколя.

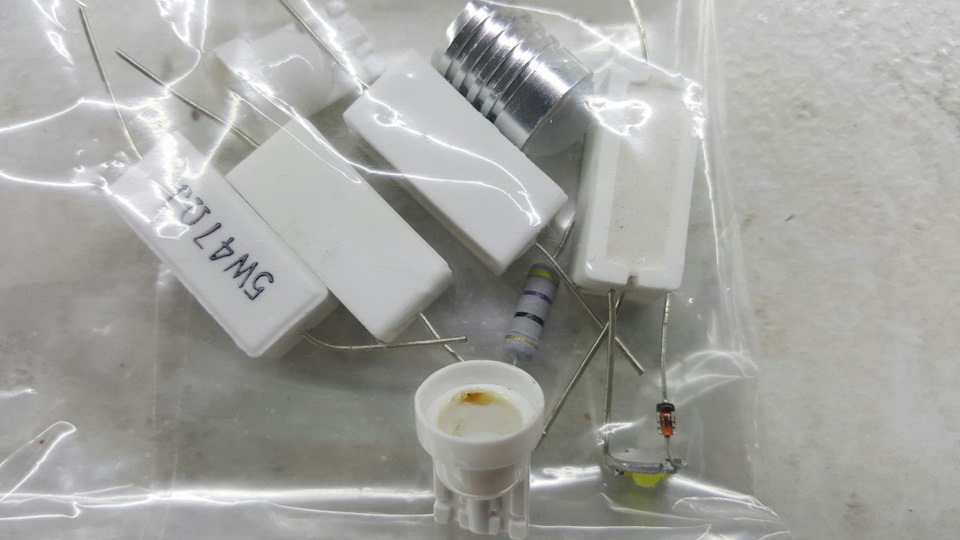

Так что совет, чтобы его использовать нужно в проводку вмонтировать сопротивление мощное керамическое, на фото виден размер.

.
.
№4 — T10 Из китая. Диоды 5630 5000к, 6шт, 2 из них в линзе спереди. светит отлично, но через какое то время начали моргать диоды и потом он сдох. Греется дико тоже. Все из за не правильно подобранного сопротивления.

№5 — Светодиод T10 Cree 4300к, в линзе. Дорогие светодиоды, обошлись в 800р пара, светили очень долго пока один не умер, точнее умер драйвер внутри а не светодиод.
Пример на машине вот тут d-a.d-cd.net/4832f84s-480.jpg

№6 — T10 COB светодиод 5000к, внутри около 10 маленьких кристалов, заказал партию, в итоге часть светила белым, а другая часть голубоватым. какие то очень сильно грелись, а какие то нет. Так то модель хорошая, светит очень ярко, но много брака.

№7 — T10 Светодиод МАЯК 4300к, купил недавно, светодиоды качественные, свет белый именно, светят очень ярко. Аналог модели №4 из китая только без линзы.
В панели приборов светят вот так, вроде равномерно но голубоватым. Но ярче чем обычные лампочки.

№8 — T10 3 светодиода 5630 5000к, светят ярко, работают долго, отлично подходят для освещение номера, где не нужен супер яркий свет, но хочется что то поярче ламп и по белее.

№9 — COB DRL светодиод 5500к, я такие себе поставил как DRL, светят ярко, но один минус, линза и корпус не загерметизированы, и при попадании воды (а спереди авто воды особенно много), начинают гореть. Лучше сразу новые загерметизировать шов. Пример как они светят ТУТ

№10 — Плата с COB светодиодами, светит Очень ярко, я себе такие поставил в подсветку салона на потолке, работают уже много лет, все с ними отлично. я доволен. В комплекте много переходников под разные цоколи.
Пример установки вот ТУТ

№11 — Обычные лампочки из приборки Р11-144. Слева в патроне, справа вытащенная из патрона. Лампа впаяна в контакты.

№12 — Лампочка из кнопки аварийки с светофильтром.

№13 — Лампочка для кнопок аварийки, обогрева стекла, а так же кнопок А/С и рецеркуляции для дорестайла. Наматывается на штатный патрон

№14 — T5 Светодиод 4300к, из 3х маленьких светодиодов серии 3528. Светит хорошо.

№15 — T5 Светодиод 4300к, из 5ти светодиодов серии 2835. Светят чуток ярче чем №14

№16 — T5 Светодиод 5050 5000к, хорошо светит ярко, я такие светодиоды впаял в кнопки на дорестайле.
Пример ТУТ . и еще фото тут

№17 — T5 Светодиод Синий, стоял у меня давно уже в окошках приборной панели на GT, и в окошках климата на Р11-144.

№18 — T5 COB Светодиод, светит очень ярко для малыша, но почему то работает не долго, начинает моргать.

№19 — Светодиод 2835, такие светодиоды использованны в платах подсветки приборной панели, отчет на Дорестайл, и Рестайл.

А еще на фото представлены стабилизаторы напряжения, если вы хотите чтобы у вас долго работали светодиоды, то врезайте их в цепь подсветки.
А, Б, и В маленькие стабилизаторы из Китая, работают отлично, на плате имеется подстроечный резистор, можно ограничить ток от 1В и до 20В.

Г — тоже стабилизатор из Китая, но он уже умеет не только ограничивать напряжение, но еще и ток в Амперах. Отличная штука.
.
.

А теперь посмотрим как светят эти все диоды, съемка приближенна к реальному эффекту как светят эти диоды.
Смотрим, сравниваем.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
