Как пользоваться тестером электрическим

Как пользоваться мультиметром

У каждого электрика, а также у многих хозяев домов или квартир, имеется подобный прибор. Он необходим для того, чтобы проверить короткое замыкание, проконтролировать уровень сетевого напряжения и т.д. Мультиметры – это те современные приборы, которыми пользуются в наши дни. Они пришли на замену аналоговым, стрелочным приборам, как более функциональные и более надежные. Их стоимость соизмерима со стоимостью стрелочных приборов, но они на порядок надежнее, так как у них нет электромагнитной головки, которая является основой всего прибора. Наличие подобного элемента делает прибор достаточно уязвимым по отношению к внешним, особенно механическим воздействиям.

Функциональные возможности

Цифровые электронные приборы пользуются в наши дни большой популярностью, как среди специалистов, так и среди радиолюбителей. Это совсем не означает, что стрелочные приборы совсем не применяются. На самом деле это не так, поскольку некоторые виды измерений лучше отслеживать с помощью стрелочных приборов. В основном это касается различных научных лабораторий, а на бытовом уровне все переходят на небольшие, но многофункциональные цифровые приборы.

В наше время можно отыскать любой цифровой прибор, с набором всех необходимых функций. В основном используется 3 функции: измерение напряжения, тока и сопротивления. Более расширенными возможностями некоторых моделей пользуются радиолюбители, которым необходимо измерять и другие значения параметров электрических цепей. Если сначала выпускались приборы с ручным переключением функций и пределов, то сейчас все больше встречаются модели с автоматическим управлением. Другими словами, на корпусе прибора может находиться всего пара кнопок, с помощью которых выбираются измеряемые значения, а также их пределы. Это означает, что работой всего устройства управляет микропроцессор по специальной программе. Существуют также приборы, которые можно подключать к компьютеру, как к устройству, на котором сохраняется измеряемая информация длительное (сколько необходимо) время. Различные модели отличаются также классом точности.

Как правило, домашние мастера пользуются недорогими приборами, обладающими средним набором функций и точности измерений. Более широкие функциональные возможности просто ни к чему, тем более что измерения проводятся не так уж и часто. Независимо от класса прибора, пользоваться ими достаточно просто, а принципы работы ничем не отличаются.

Особенности строения

Чтобы начать пользоваться этим электронным прибором, необходимо изучить его функции и назначение всех переключателей и разъемов, которые располагаются на передней (лицевой) поверхности устройства. Электронные модели отличаются от аналоговых тем, что значения измеряемых величин отображаются на небольшом жидкокристаллическом дисплее. Как правило, под экраном располагается переключатель, который вращается (не самостоятельно) вокруг своей оси. На нем имеется стрелка, указывающая на выбранный диапазон измерений.

Вокруг переключателя имеются отметки в виде символов, цифр и знаков, которые характеризуют тип измеряемой величины и ее значение.

Общее устройство мультиметра

В нижней части прибора располагаются разъемы, к которым подключаются измерительные щупы прибора, представляющие небольшие отрезки проводов. С одной стороны этих проводов располагаются металлические наконечники, хорошо изолированные, а на другом конце этих проводов располагаются контакты, в виде штырей, которые предназначаются для включения в гнезда прибора. Щупов всего два и они имеют различную расцветку: один черный, а второй красный. Черный щуп всегда включается в разъем «COM», который является общим для всех типов измерений. Красный включается в другой разъем, хотя разъемов может быть и больше. В таком случае красный щуп включается в то гнездо, которое предназначается для измерения конкретных значений. Например, напряжение может измеряться при подсоединении к гнезду «V», если с помощью переключателя диапазонов выставлено измерение напряжения. Как правило, токи измеряются при включении в другое гнездо, особенно при измерении больших токов до 10 А и больше, если на это рассчитан функционал прибора.

Куда подключать щупы мультиметра

Как правило, в самых дешевых приборах токи до 200 mA измеряются теми же гнездами, что и напряжение и сопротивление. Поэтому на лицевой части прибора может находиться всего 3 разъема: «COM», «VOmmA» и «10 А». Расположение гнезд, в зависимости от производителя, может отличаться, поэтому гнезда могут располагаться, как горизонтально, так и вертикально.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Более функциональные приборы имеют 4 гнезда для подключения щупов, при этом токи измеряются отдельно, как до 200 mA, так и до 10 или 20 А включительно. Во всяком случае, на лицевой части прибора имеется достаточно информации для того, чтобы правильно пользоваться прибором.

Переключатель диапазонов

В зависимости от того, какие измерения планируется проводить, необходимо позаботиться о том, чтобы переключатель диапазонов был установлен в соответствующее положение. На переключателе имеется либо стрелочка, либо точка, которые следует установить перед пределом измерений. Если стрелочка мало заметная, ее можно покрасить, например, красным лаком для ногтей, что сделает прибор более удобным в применении.

Положение переключателя диапазонов измерений на мультиметре

На корпусе изделия также имеется небольшой выключатель на 2 положения, служащий для включения/выключения устройства.

С помощью подобного прибора допустимо измерять:

• Переменное напряжение, которое отмечено на приборе, как ACV или просто «V» с волнистой линией.
• Постоянное напряжение, с отметкой DCV или просто «V» с прямой линией.
• Переменный ток, что соответствует обозначению «I» с волнистой линией. Не все дешевые приборы могут измерять данный параметр.
• Постоянный ток, с обозначением «I» и прямой линией.
• Сопротивление. Обозначается «Ом» или с помощью специального символа.

Каждая, отдельно взятая модель, может иметь набор дополнительных функций, таких, как измерение параметров транзисторов, диодов, конденсаторов и т.д. В основном, это необходимо для радиолюбителей или других специалистов, которым необходимо измерять намного больше параметров электрических цепей или схем.

Процесс измерения

Электронные приборы удобные тем, что они выводят на дисплей информацию, удобную для считывания, так как нет необходимости в подсчете количества делений, как в стрелочных приборах. При этом точность показания достаточно высокая, так как после запятой высвечивается одна и более цифр. Прибор также в автоматическом режиме определяет полярность напряжения или тока, которые присутствуют на щупах прибора при измерении.

Измерение сопротивлений

В первую очередь следует перевести переключатель в зону, где осуществляется измерение сопротивлений, обозначенное специальным значком. Стрелочку нужно установить в любое положение, если неизвестно значение сопротивления. После этого к щупам подключается измеряемое сопротивление, а на экране дисплея появятся цифры, соответствующие реальному значению сопротивления.

Если сопротивление элемента неизвестно, то на экране может не высветиться его значение. В таком случае, следует изменить диапазон измерения либо в меньшую, либо в большую сторону. Если сопротивление слишком большое, то прибор вряд ли сможет его измерить и на экране вряд ли появится истинное значение, как например, при измерении сопротивления электрической проводки.

Измерение силы тока

Как известно, существует переменный и постоянный ток. В каждом доме существуют, как те, так и другие источники тока, а также их потребители. У дешевых моделей может не быть пределов измерения переменного тока, а зря, поскольку в каждом доме и в каждой квартире жильцы больше сталкиваются с переменным током, так как практически все бытовые приборы рассчитаны для работы в сети переменного тока.

Измерение постоянного тока

В первую очередь следует определиться с типом тока, а затем переключатель диапазонов переводится в область измерения постоянного тока. Если неизвестна сила тока, то лучше начать измерения на самом большом диапазоне в 10 или 20А, иначе прибор можно вывести из строя.

Как подключать мультиметр для измерения постоянного тока

Измерение силы тока осуществляется по определенной схеме, поскольку щупы включаются в разрыв цепи, как указано на рисунке выше. Как правило, с постоянным током больше связаны радиолюбители и автомобилисты, а также электрики, работающие в различных сферах промышленности.

Измерение переменного тока

Часто приходится измерять потребление электричества различными бытовыми приборами, особенно на этапе капитального ремонта электрической сети. Прибор также включается в разрыв цепи, но только после того, как переключатель будет переведен в положение, измеряющее переменный ток. Чтобы это сделать, нужно воспользоваться дополнительными проводами, при этом следует помнить о безопасности, поскольку переменный ток достаточно опасен, тем более напряжением 220 вольт.

Измерение переменного тока электронным мультиметром

Затем следует выставить предел измерения. Чтобы не навредить прибору, измерения проводятся на диапазоне 10 или 20 А, тем более что бытовые электроприборы потребляют значительный ток, обладая мощностью до 1 кВт.

Схема измерения переменного тока

На рисунке вверху отображается схема измерения. Нагрузка, в виде лампочки, одним концом подключается к розетке, а вторым концом к прибору. Второй конец прибора также подключается к розетке. По этой же схеме можно измерить ток потребления любого бытового устройства, подключив его по схеме вместо лампочки.

Измерение напряжения

Напряжение, как и ток, бывает переменным и постоянным. Напряжение в розетках наших жилищ переменное и его можно измерить, подключив щупы прибора непосредственно в розетку. Для этого сначала ставят переключатель в положение измерения переменных напряжений, выбирая диапазон, превышающий напряжение электрической сети в 220 V. Это может быть 750 V или 1000 V, в зависимости от модели.

Как пользоваться мультиметром для измерения напряжения

Измерение постоянного напряжения соответствует такому же порядку, только переключатель нужно установить в положение измерения постоянных напряжений.

Поэтому непроблематично измерить напряжение на обычной батарейке или на аккумуляторе, достаточно правильно выбрать предел измерений.

Прозвонка цепи

Существует в приборе и подобная функция, с помощью которой легко определить целостность проводов или других элементов электрических схем, например, целостность лампочек накаливания.

Режим прозвонки на шкале измерений мультиметра

Целостность цепи определяется по звуковому сигналу, который генерируется прибором. Кроме этого на дисплее высвечивается реальное сопротивление цепи.

В общем, пользоваться таким прибором намного проще, по сравнению со стрелочным, главное – это хорошо изучить инструкцию, а также рекомендации, изложенные в этой статье.

diesel495 › Блог › Как пользоваться мультиметром

Мультиметр также часто называют «мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — «мульти» (для многого) «тестер».

Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов «XL830L», каким пользуюсь я.

В комплект его поставки входит набор простеньких «щупов» (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

? Примечание: будьте готовы сразу же чем-то (скотчем, изолентой) зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах «щупа» могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.

Перед тем, как начать пользоваться мультиметром по полной программе — посмотрим на наш цифровой тестер поближе.
В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.
Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который (я надеюсь) защитит наш измеритель от выхода из строя в случае перегрузки.

Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные «щупы». Общий принцип здесь следующий:
Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш «плюс».

Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что будьте внимательны — не сожгите устройство!

Также обратите внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

? Предупреждение ! Запомните следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или — не точны) переключайте прибор на предел, ниже текущего.

Теперь, собственно, — как пользоваться мультиметром и как переключать эти самые «пределы»?

Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку мы можем вращать в любом направлении и таким образом «говорим» мультитестеру что именно хотим измерить или — с каким максимальным пределом будем работать.

Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он «течет» по высоковольтным линиям проводов от генераторов электростанций в наши дома, «зажигает» наши лампы освещения и «питает» различные бытовые электроприборы.

Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще «добывать» в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, запомните наизусть следующие сокращения:

DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение
ACV = AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение
DCA — (анг. Direct Current Amperage) — сила тока постоянного напряжения (в амперах)
ACA — (анг. Alternating Current Amperage) — сила тока переменного напряжения (в амперах)

Теперь, — можем учиться пользоваться мультиметром дальше. Приглядитесь к циферблату своего измерителя и Вы обязательно увидите, что он делится строго на две части: одна для измерения постоянного и вторая — переменного напряжений.
Видите — две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера отвечает за измерения тока переменного.

Теперь предлагаю Вам сразу закрепить полученные знания на практике. Покажем пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.Помните наше предупреждение красного цвета? Всегда выставлять предел выше, чем измеряемые значения. Мы знаем, что в батарейке — 3,3V и это — ток постоянный. Соответственно — выставляем на круговом переключателе «предел» измерений по шкале постоянного тока в 20 Вольт.

Обратите внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем «плюс» (красный щуп), а к обратной стороне — «землю» (черный).

Примечание: если перепутать полярность (к плюсу — минус, а к минусу — плюс) т.е. — поменять «щупы» местами — ничего страшного не произойдет, просто перед результатом на цифровом табло Вы увидите знак «минус». Сами значения измерений останутся верными.

Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта (вместо положенных трех). С размаху ее — в мусорное ведро ! Сбрасывать настройки биоса с такой батарейкой компьютер будет автоматически при каждом включении.

Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.
Более совершенные образцы мультиметров показывают еще и емкость элементов — «F» (она измеряется в Фарадах) и индуктивность — «L» (вычисляется в Генри — «Гн»).

Следующая позиция переключателя — 600 Вольт по шкале переменного тока. Она как нельзя лучше подходит для измерения напряжения в бытовой электросети (ток — переменный и значение шкалы — в несколько раз выше необходимого — 220-ти V.).
Порядок «щупов» в розетке роли не играет.

Следующая позиция — 200 Вольт (вот на ней напряжение в розетке мерить не нужно — сгорит мультиметр !). Правее у нас — цифра «200» со значком «µ» (микроампер — миллионная часть ампера). Подобные значения величин могут использоваться в разного рода электрических схемах.

Следующим на шкале — «2m» (два миллиампера — две тысячных Ампера). Показатель встречается преимущественно в транзисторах. Далее — «200m» — аналогично, но отсчет начинается с двухсот миллиампер. Следующее положение переключателя — «10A» (максимальная сила тока — десять Ампер). Это — территория больших токов, будьте внимательны ! Здесь нам нужно будет красный «щуп» включить в специальное гнездо, обозначенное на фото как «10ADC».

Значок акустической волны (прозвонка) линии на короткое замыкание. Какая нам от этого польза? Давайте разберем на примере.

Представьте себе такую ситуацию (как оказалось — весьма реальную), что часть кабелей забыли подписать. Получается следующее: на другом крыле здания (у компьютерной розетки пользователя) мы не можем сказать, какому именно кабелю из ста принадлежит данное конкретное окончание и поиск «счастливого конца» автоматически превращается в отдельную задачу

Вот тут-то нам на выручку и придет режим использования мультитестера в качестве «звонилки» кабеля на короткое замыкание. Поскольку в самом названии заключена подсказка, то нам остается следующее — организовать это самое КЗ (короткое замыкание).

В слаботочных сетях (к которым относятся компьютерные ЛВС) это — совсем не страшно. На концах кабелей с обеих сторон снимаем защитное покрытие, выбираем один конкретный кабель (который мы хотим найти (прозвонить)) и также очищаем от изоляции любую пару его проводников. А затем — просто скручиваем их между собой, создавая в линии «петлю». Ей богу, это быстрее показать на фото, чем описывать словами.

Как пользоваться мультиметром

Любой домашний мастер, который владеет хотя бы базовыми знаниями в области электротехники, должен знать, как пользоваться мультиметром (тестером). Не смотря на то, что современный прибор имеет массу функций, возможностей и пределов измерений, это достаточно просто. Главное, научиться правильно подключить измерительные щупы, понимать значение всех нанесённых на переднюю панель символов и уметь в зависимости от ситуации работать с различными диапазонами и режимами. Чтобы разобраться в деталях этого вопроса, предлагаем воспользоваться следующей инструкцией по применению тестеров на практике. В качестве примера мы рассмотрим в этой статье цифровой прибор, с которым в сравнении со стрелочным мультиметром работать будет намного проще. Если вы еще не приобрели прибор, обязательно ознакомьтесь с нашим руководством по выбору мультиметра для домашнего мастера.

Что важно знать об устройстве тестера

Перед тем как начать проведение любых электрических измерений, стоит разобраться с тем, что представляет собой сам прибор и каковы его функции. Вся информация нанесена на лицевую панель. О том, как пользоваться мультиметром выбранной модели, можно узнать исходя из следующих общепринятых обозначений:

• ON/OFF – кнопка включения/выключения прибора (на отдельных тестерах она может отсутствовать, включение прибора в этом случае будет выполняться поворотом переключателя диапазонов);
• DCA (или A—) – постоянный ток;
• ADCA – переменный ток;
• ACV (V

)/DCV (V—) – переменное/постоянное напряжение;

Чтобы снять показания, нужно использовать поворотный переключатель, который позволяет устанавливать различные режимы работы мультиметра, выбирать диапазон измерений.

Одним из важных моментов в освоении вопроса о том, как пользоваться цифровым мультиметром, является правильное подключение измерительных щупов в соответствующие разъёмы. От этого будет зависеть корректность выполненных измерений. Для того чтобы не ошибиться, есть простые правила:

1. разъём СОМ – общий, он используется для подключения отрицательного измерительного провода чёрного цвета;
2. для подключения красного положительного щупа может быть использовано одно из гнезд для измерения напряжения (V), сопротивления (Ω), тока (mА, А), при этом стоит учитывать, что, как правило, токовых гнёзд два (для работы со слаботочными цепями и с током до 10/20 А в зависимости от модели тестера).

Но также необходимо учитывать, что при проведении измерений напряжения или тока установленные наоборот измерительные щупы приведут к изменению полярности полученных данных, что отразится на дисплее появлением знака «-». Цифровые значения при этом будут корректны. Этим цифровые приборы отличаются от аналоговых. В последних стрелка чаще всего выходит за пределы шкалы, а в отдельных случаях такая работа может привести к повреждению прибора.

Инструкция, как пользоваться мультиметром для чайников

Основное назначение любого тестера – измерение электрических величин. Подключенный к цепи прибор при измерении тока подсоединяется в разрыв цепи (последовательно), а для того, чтобы использовать тестер в качестве вольтметра, он включается в схему параллельно.

Использование цифрового мультиметра для измерения напряжения

Методика измерения постоянного напряжения достаточно проста.

1. Выбираем при помощи поворотного переключателя род измеряемой величины и предел измерений.
2. Установка предела может быть выполнена после того, как пользователь определится с тем, каково приблизительное значение измеряемого напряжения. Подсказкой может служить маркировка на элементах питания или деталях электрических схем. Предел всегда должен быть больше измеряемого значения, чтобы не допустить перегрузки элементов прибора и его выхода из строя.
3. В соответствии с руководством по эксплуатации измерительные щупы необходимо подключить к клеммам/выводам (чёрный – к «минусу», красный – к «плюсу»).
4. Получаем значение постоянного напряжения на дисплее тестера.

Ещё один способ определить предел измерений заключается в том, чтобы изначально установить подключаемый прибор на максимально большой предел измерений. Затем, сняв показания, чтобы повысить точность полученных данных можно уменьшить предел до ближайшего большего значения, сравнивая его с измеренными показаниями. Принципиальных отличий в том, как снимать данные о постоянном и переменном напряжении, нет. Отличие состоит только в том, чтобы переключить тестер в нужный режим. Далее работает вышеописанный алгоритм.

Практический пример использования функции замера напряжения

Одной из самых частых операций, при которых нужно измерить напряжение, является проверка состояния аккумуляторов. Причём он может быть как обычным пальчиковым, так и автомобильным. В любом случае домашнему мастеру будет не лишним знать, как правильно пользоваться мультиметром в такой ситуации. Если речь идёт о пальчиковых аккумуляторах, измерения выполняются следующим образом: переключатель устанавливается на нужный предел напряжения постоянного тока. Полученное значение должно соответствовать номинальному. Отклонение в ±10 % от номинала считается нормой.

Как измерить силу тока

Перед тем, как пользоваться тестером (или мультиметром) для измерения силы тока, необходимо определиться, работает исследуемое устройство с переменным или постоянным током. Кроме того, нужно знать примерное значение, которое будет получено в результате. Это позволит правильно выбрать используемое для работы гнездо mA или 10/20 А. Даже если вы не представляете даже примерно, какой ток получите в итоге, решить задачу просто. Достаточно для начала выставить максимальный предел, а затем, ориентируясь на полученные данные, при необходимости повторно измерить величину, переставив измерительный щуп и переключатель на меньший диапазон.

Прозвонка цепей мультиметром

Прозвонка цепей – один из основных режимов, который часто используется при бытовом использовании мультиметров для определения обрывов или коротких замыканий в цепи. Достаточно только выставить на тестере нужный режим, отключить питание (включая такое маломощное, как батарейки), разрядить конденсаторы, установить измерительные щупы и подключить их в нужные точки электрической схемы.

Для удобства пользователя при отсутствии обрывов в большинстве моделей предусмотрен зуммер, сигнал которого позволяет легко сориентироваться в результатах. Кроме того, на дисплей в этом случае будет выведено значение сопротивления или «0». Отсутствие звука или отображение на экране «1» будет означать обрыв в исследуемой цепи. Более подробно о прозвонке проводов, выключателей и других приборов вы можете узнать в этой статье.

Измерение сопротивления

Огромным «плюсом» самой операции по измерению сопротивления будет то, что при его измерении используя мультиметр, испортить прибор или деталь в ремонтируемом оборудовании практически невозможно. Чтобы выполнить операцию правильно, нужно:

1. установить поворотный переключатель в сектор Ω,
2. отключить питание, вынуть батарейки, аккумулятор,
3. выбрать наиболее подходящий предел измерений,
4. подключиться к выводам измеряемого элемента цепи,
5. снять показания.

Вся процедура достаточно стандартна. Единственное важное отличие состоит в том, что после проведения измерений на дисплее вы можете увидеть «OVER», «1» или «OL». Это означает, что произошла перегрузка и измерения нужно повторить, переключив прибор на больший диапазон. Также на дисплей может быть выведен «0», что означает необходимость снизить пределы. Для успешного пользования функцией измерения сопротивления знания этих простых правил будет вполне достаточно.

Измерение ёмкости

У радиолюбителей и электриков, занимающихся ремонтом бытовой техники, часто возникает необходимость в измерении ёмкости конденсаторов. Не менее актуален этот вопрос и для владельцев станков, которым периодически требуется при подключении трёхфазного двигателя в однофазную сеть подбирать ёмкость конденсаторов для оптимизации работы мотора. Выполняются эти операции по аналогии с измерением сопротивления.

Важное отличие состоит не только в положении переключателя, который должен быть установлен в соответствующий режим и диапазон, но и обязательной предварительной разрядке конденсаторов. В противном случае как минимум будут получены некорректные показания (при работе с элементами малой ёмкости), как максимум, прибор выйдет из строя. Как правило, для работы в режиме измерения ёмкости производителями предусматриваются в мультиметре отдельные гнёзда.

Подробные видео инструкции

В первой части видео вы найдете общие сведения о том как пользоваться мультиметром и научитесь измерять постоянное и переменное напряжение.

Просмотрев вторую часть вы научитесь измерять сопротивление, прозванивать цепи, проверять диоды, использовать встроенный генератор, а также измерять величину электрического тока.

Безопасность при работе с мультиметром

Есть несколько потенциально опасных ситуаций, при которых обычная невнимательность пользователя может привести к поломке прибора и выходу из строя проверяемого оборудования.

1. Если необходимо измерить напряжение, при этом щупы установлены правильно, а переключатель стоит в любом другом положении кроме напряжения (на сопротивлении, токе).
2. Если нужно измерить ток, измерительный щуп установлен в гнездо для измерения слаботочных цепей, а переключатель будет установлен на измерение большой силы тока.
3. При прозвонке или измерении сопротивления в оборудовании необходимо вынимать все установленные в нём батареи питания, так как работа в таком режиме выведет прибор из строя.
4. При работе в режиме прозвонки при наличии в цепи заряженных емкостей (конденсаторов) необходимо обязательно их разряжать закорачиванием. При работе цепей с элементами большой ёмкости разрядку можно выполнить через лампу накаливания. Игнорирование этого правила может привести к тому, что мультиметр сгорит.

Все перечисленные ситуации ведут не только к материальным потерям, но и повышенной опасности для работающего с тестером человека. Если использовать мультиметр некорректно, работа с электричеством может привести к случайному касанию к токоведущим частям, находящимся под высоким напряжением, а это уже опасно для жизни. В остальном достаточно соблюдения простых правил и законов электротехники, чтобы легко освоить работу с мультиметром во всех его режимах и успешно проводить необходимые измерения, не обращаясь к специалистам.

Как пользоваться мультиметром: подробная инструкция для чайников

Мультиметр — прибор для измерения параметров электрической цепи и ее элементов. Это устройство позволяет решать множество задач и применяется не только в профессиональной деятельности, но и в быту. Для тех, кто приобрел тестер и начинает его осваивать, актуален вопрос — как пользоваться мультиметром. Это не так сложно, как кажется на первый взгляд.

Для чего нужен

Функционал приборов достаточно широк. С их помощью можно найти напряжение и силу тока в цепи, электрическое сопротивление, емкость конденсаторов, параметры транзисторов. Стандартный набор функций включает режим прозвонки с подачей звукового или светового сигнала. Некоторые модели предусматривают возможность измерения температуры, электромагнитной индуктивности, частоты переменного тока.

Современные мультиметры классифицируются на 2 вида:

• стрелочные (аналоговые);
• цифровые.

Стрелочные приборы, известные под названием авометр или «цешка», используются еще с советских времен.

• стабильные показания;
• устойчивость к помехам;
• недорогая цена.

• большая погрешность измерения;
• низкая чувствительность;
• сложность считывания показателей для неопытных пользователей;
• необходимость соблюдения полярности;
• подверженность механическим воздействиям.

Электронные мультиметры — устройства более современные, позволяющие измерить нужные характеристики с высокой точностью. Они оснащены контроллером с аналого-цифровым преобразователем, анализатором напряжения, жидкокристаллическим экраном. Цена их выше, чем аналоговых приборов, но зато пользоваться ими гораздо удобнее.

Преимущества электронных тестеров:

• функциональность;
• погрешность в пределах 0,1-1% в зависимости от разрядности прибора;
• удобная подача информации на цифровой дисплей, включая установленный режим и единицы измерения;
• работоспособность в любом положении;
• изменение полярности не вызывает искажения значения напряжения, оно указывается со знаком минус.

Недостаток электронных тестеров — чувствительность к электромагнитным и радиопомехам.

Особенности конструкции

Цифровой мультиметр — легкий компактный прибор, который удобно держать в руке. Работает он от обычных батареек. В пластмассовом корпусе расположена электронная начинка и блок питания.

В комплект включен набор щупов —металлических заостренных стержней с изоляцией и штекерами для подключения к разъемам. Некоторые модели снабжены дополнительными термопарами.

На корпусе расположены гнезда:

• СОМ — для общих измерений, подключается всегда черный щуп (нулевая клемма);
• отверстия для измерения тока до 10 или 20 А, для красного щупа (фазная клемма);
• для тока до 200 мА, отрицательный контакт для термопары;
• для измерения других параметров, плюсовой контакт для термопары.

В центре устройства — дисковый переключатель, с помощью которого устанавливается нужный режим. Обозначения измеряемых величин и их диапазон нанесены по кругу. Переключение производится поворотом указателя со стрелкой или другой меткой на конце. На корпусе некоторых моделей предусмотрены также дополнительные контакты для измерения температуры, характеристик конденсаторов, катушек или транзисторов.

В профессиональной среде популярны электронные тестеры с токоизмерительными клещами. Они предназначены для определения параметров тока без размыкания цепи. Проводник помещают между магнитопроводами. Электромагнитное поле вызывает колебания в датчиках, которые преобразуются мультиметром в искомые величины — силу тока, напряжение, частоту.

Наибольшими возможностями обладают приборы профессионального класса с собственным программным обеспечением. Это стационарные устройства с питанием от сети, которые подключаются к компьютерам.

Режимы работы

Для измерения определенной характеристики нужно выставить правильный режим работы. С помощью кругового переключателя выбирается один из вариантов для нахождения:

• напряжения переменного тока — ACV;
• силы постоянного тока — DCA;
• напряжения постоянного тока — DCV;
• коэффициента усиления транзистора — hFE;
• режим проверки диодов — графический знак «диод»;
• электрического сопротивления — Ω.

Питание подключается поворотом диска или кнопкой «power». В некоторых мультиметрах кнопками активируется подсветка или заморозка экрана («hold»). Если на основном переключателе не предусмотрены раздельные шкалы для измерения переменного и постоянного напряжения или силы тока, то с помощью специальной кнопки можно установить нужный режим.

Для определения емкости конденсатора на корпусе может быть отдельный выход. На шкале прибора выделяется блок, обозначенный Fcx.

Как измерять: подробная инструкция

Индустрия электротехнических приборов выпускает модели тестеров с различными интерфейсами. Изготовители описывают, как пользоваться мультиметром в подробной инструкции. Но зачастую, особенно в комплектации дешевых товаров, инструкция отсутствует или напечатана на английском языке. Несмотря на некоторые отличия, проведение измерений в разных устройствах производится по общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать осторожность.

Первый шаг — установить режим работы и диапазон величин. Для этого нужно знать, постоянный или переменный ток в цепи. Диапазон рекомендуется сначала выставить по максимуму (если напряжение неизвестно) или выше границы действующего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не критично.

Сопротивление

Мультиметр позволяет определить сопротивление в элементах, участках цепи или простейших электрических приборах без подачи напряжения. Такие замеры неопасны, так как обесточенные объекты не создают угрозы.

1. Выставить переключателем нужный режим в максимальном диапазоне.
2. Подключить провода к соответствующим разъемам.
3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь, то есть последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если возможно подключить провода к разборным разъемам. В противном случае потребуется изготовить какое-либо приспособление. Удобно использовать обычный электрический провод с вилкой на одном конце и двойной розеткой на другом.

Важно правильно разнести провода: фазу на контакт одной розетки, 0 — другой, а между оставшимися контактами установить перемычку. Для определения силы тока к первой розетке подключают нагрузку, ко второй — тестер. Цепь замыкается, и на экране мультиметра появляется искомое значение.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

• Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
• Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
• Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Прозвон

Чтобы определить целостность цепи и предохранителей, производится прозвонка проводов:

• Первый шаг — установить переключатель в режим измерения сопротивления на минимальный диапазон.
• Второй — подключить щупы к прибору и концам участка провода или шнура.

Если участок целый, раздастся звуковой сигнал. На экране появится значение сопротивления, близкое к 0.

Когда звука нет, а цифры «скачут» — напряжение отсутствует, а цепь разомкнута.

Прозвонка напряжения и заземления источника тока

Установить регулятор в позицию измерения переменного напряжения. Нулевую и фазную клемму вставить в гнезда розетки. На дисплее должны появиться эталонные 220 В, возможно с небольшим отклонением.

Затем оставить один контакт в гнезде розетки, а второй присоединить к заземлению розетки.

Если между фазой и землей есть потенциал, то все в порядке — заземление работает.

Емкость конденсатора

Перед замерами конденсатор необходимо разрядить, чтобы не повредить мультиметр. Для этого замкнуть выводы отверткой с изолированной ручкой между собой.

Порядок измерения емкости:

1. Установить переключателем режим Fcx.
2. В специальное гнездо вставить выводы конденсатора или приложить в ним наконечники щупов.
3. Снять значение прибора, указанное в Фарадах.

Если в конденсаторе обрыв, сопротивление будет бесконечным. При пробое оно меньше номинального кратно величине пробоя.

Температура

Если мультиметр поддерживает функцию измерения высоких температур, изготовители комплектуют прибор термопарой. Она представляет собой цепь из разнородных проводников, между контактами которых при разнице температур возникает электрический потенциал.

Как определить величину дистанционно:

1. Установить переключатель на режим измерения температуры (обозначение шкалы TEMP °С).
2. Подключить термопару, соблюдая полярность, к входу мультиметра.
3. Конец термопары максимально приблизить к нагретому объекту.

Экран покажет температуру среды в градусах Цельсия или по Фаренгейту в зависимости от выбранных единиц.

Измерение температуры нагретого предмета с помощью термопары

Если полярность не соблюдена, температура будет падать.

Правила безопасности работы с мультиметром

При работе с напряжением, как постоянным, так и переменным, нужно быть очень осторожным:

• Нельзя подключать прибор к напряжению свыше 600 В относительно заземления.
• Не касаться щупов двумя руками. Иначе при пробое изоляции возможен сильный удар током.
• Держать щуп только за защитными ограничителями, избегая касания открытого наконечника.
• После отключения приборов из сети выжидать паузу. Накопленный заряд может вызвать поломку тестера или поражение электротоком.
• При измерении силы тока в режиме I нужно встроить мультиметр последовательно в цепь. Приспособление для этого должно быть максимально надежным.
• Проводить замеры следует быстро, чтобы избежать преждевременной разрядки батареи и возможного перегрева элементов схемы прибора.
• Не рекомендуется работать с цепью под напряжением одному, особенно если нет достаточного опыта.

Видеообзоры популярных мультиметров

Мультиметр dt 830b как пользоваться видеоинструкция

Мультиметр dt 832 как пользоваться видеоинструкция

Мультиметр dt 838 как пользоваться видеоинструкция

Мультиметр dt9208a как пользоваться видеоинструкция

Мультиметр DT-61 как пользоваться видеоинструкция

Обзор цен на популярные виды мультиметров

Заключение

Зная, как использовать цифровой мультиметр правильно и безопасно, можно решить различные задачи. Простейшие модели пригодятся в быту, более сложные — для профессиональных и любительских целей. Современные электронные устройства помогут измерить параметры максимально быстро и просто.

Как пользоваться мультиметром для чайников: видео

Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, в своем арсенале обязательно должен иметь мультиметр. Этот прибор представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы расскажем, как пользоваться мультиметром правильно, какие они бывают и что нужно учитывать при работе с устройством.

Введение

Существует два вида тестеров – электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства – они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

Основные обозначения на классическом мультиметре

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:

1. OFF. Означает, что тестер выключен и не расходует энергию.
2. ACV. Включен режим работы с переменным током.
3. DCV. Включен режим работы с постоянным током.
4. DCA. Измерение постоянного тока.
5. Ω. Режим измерения сопротивления проводника.

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.

Внимание: черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления. Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.

При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем – повредится системная плата.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост – вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще – считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения – 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре – DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку – она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся – фаза может быть везде, а ноль – отвалиться. Но работать мультиметром все равно вы должны уметь – это азы для любого электрика.

Как правильно измерить силу тока

Измерение силы тока начинается с определения того, с каким током приходится работать: переменный или постоянный. Вам нужно установить переключатель в необходимое положение. Затем определитесь, какая сила тока ориентировочно будет в цепи. Подключите второй щуп к соответствующему разъему ( до 200 мА в «VΩmA», свыше в разъем «10А»).

Если вы не знаете, какая сила тока, то начинайте измерение с максимальных значений. Если на экране вы увидите меньший ток, то тогда переставьте штекер в другой разъем. Если и при этом значение меньше контрольного, то измените положение ручки на более низкую силу тока. Изучите обозначения на мультиметре , чтобы понимать, какие значения вас интересуют, и работайте от максимальных к минимальным, а не наоборот.

Внимание: для измерения силы тока нужно подсоединять прибор последовательно. Он включается в сеть к одному кабелю, что позволяет определить значение силы тока с высокой точностью.

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры – начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних – если показания больше, то переставляйте ручку вперед, если меньше – то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами – то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего – только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет – вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Как правильно прозванивать цепи

Прозвонка – это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика .

Внимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено – он или покажет неверные данные, или выйдет из строя.

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков – этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции – они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Несколько советов

Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:

1. У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
2. Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель – возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки – они не спасут блок в следующий раз.
3. Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
4. Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
5. При измерении напряжения не нужно ловить фазу и ноль – можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.

Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников . Этот обзор будет понятен даже новичкам .

Рекомендуем к просмотру:

• Различные схемы для обжима витой пары 4 и 8 жил
• Почему не сработал автоматический выключатель. Видео
• Как выбрать светодиодный светильник. Светильники Xiaomi
• Как правильно называется машина для тока с большим…
• Как правильно подключать люстру

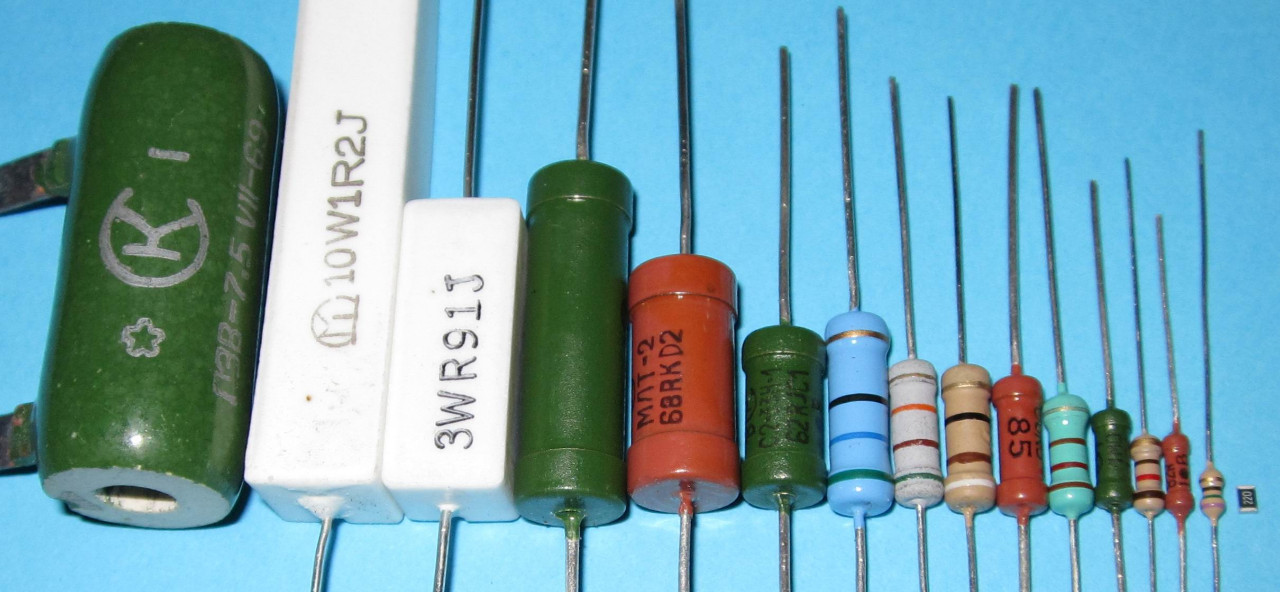

• Как проверить резистор мультиметром

Как пользоваться мультиметром

Мультиметр — очень полезное устройство, которое отличается не только простотой использования, но и широким спектром применения. С помощью него чаще всего прозванивают провода электросетей на предмет коротких замыканий и обрывов. Но оно подойдёт и для проверки транзисторов, диодов, фиксации электрических величин при работе устройств. Для этого у мультиметра есть множество режимов под каждый из случаев, а также для удобства можно выбрать один из двух типов — аналоговый или цифровой. Последние сейчас используются чаще, потому что обладают большим функционалом и оборудованы жидкокристаллическим экраном, на который выводятся все показатели измерений. Но их ещё нужно получить и следующие простые алгоритмы для самых распространённых случаев использования помогут быстро освоить этот прибор.

Измерение постоянного напряжения

Мультиметр пригодится для фиксации постоянного напряжения. Для начала на нем размещаются щупы — красный — для V/Ω c положительным потенциалом и чёрный — для com с отрицательным потенциалом.

После того как щупы выставлены на тестере, они ставятся на клеммы батареи. Числа на экране показывают значение постоянного напряжения. Когда перед этими цифрами появляется минус, то полярность следует изменить, то есть переместить щупы на места друг друга.

Допустим, что напряжение устройства, которое проверяется, неизвестно. Тогда как пользоваться мультиметром в этом случае, не будет сложным вопросом. Каждую позицию предстоит проверить отдельно, а начинать с максимального значения. Делать это следует до того момента, пока на экране прибора не появится целое число, допустим, 9. Это и будет считаться напряжением батареи. Цифра 1 на дисплее говорит о том, что нужно поднимать уровень, а не сбавлять.

Измерение постоянного тока

Мультиметр пригодится для измерения постоянного тока. Сначала определяется верхняя граница постоянного тока для данной цепи. От этого значения будет зависеть место для щупа красного цвета. Когда показатели не доходят до 200 мА, то гнездо — VΩmA. Если диапазон представляет собой 200 мА-10 А, то этот щуп соединяется с 10 А.

Также перед работой важно лишить напряжения цепь, чтобы не создать опасную ситуация при работе. Особенно это касается второго случая, когда предел будет на 10 А. Иногда производители мультиметров советуют работать на 10 А не более 15 секунд.

Измерение переменного напряжения

Для постоянного напряжения алгоритм практически повторяет алгоритм для переменного напряжения.

Сначала на приборе ставится край для переменного напряжения, а режим с V- становится V

. Щупы в розетку, причём их расположение не важно, ведь полярности у тока такого вида нет. Показатель может варьироваться, это обусловлено разной загруженностью сети. Для 220 вольт значение между 180 и 240 – вполне обычно.

Измерение переменного тока

Существует следующий алгоритм:

1. Стержни ставят к их гнёздам. Обычно чёрный будет с com, а красный с ma или 10А, рассчитанный на большую силу тока.

2. Далее определяется тип тока, и в этом случае нужен AC – переменный. Иногда в мультиметрах диапазон измерений выбирается сам, но стоит приготовиться установить его своими руками.
3. Щупы ставятся к цепи последовательно.
4. Зафиксировать силу тока можно будет по показателям на приборе.

Измерение сопротивления

Понять, как пользоваться цифровым мультиметром, несложно. Переключатель его теперь перемещается на Ω. После подсоединения стержней к концам катушки можно работать.

Пределом будет средний показатель, например 2 М. Верхнее не должно будет превысить 2 Мом. При появлении нулей порог снижается на позицию. Потому что катушка имеет сопротивление, но показать измерения невозможно из-за неправильного диапазона. Нуль перед каким-то числом значит что следует продолжать снижать. До тех пор, пока не будет число без нулей. Это номинальное сопротивление всей катушки. Иногда бывает обратная ситуация и сопротивление находятся выше предела. Тогда его увеличивают в процессе поиска.

Проверки диодов

Тест диода не отличается от проверки кабелей, потому что здесь тоже предстоит определить, есть у него сопротивление или нет.

1. Сначала нужен режим омметра.
2. Com-подключение — для чёрного щупа, V/Ω – для красного.
3. Первый соединяется с катодом, а другой – с анодом.
4. На дисплее будет сопротивление.
5. При единице стержни нужно переставить местами на диоде.

Такими измеренями вычисляется исправность диода, единица при включении разных щупов к разным концам говорит о том, что он сломан. А не превышающие единицу величины предполагают замену диода.

Прозвонка лампочек

Лампа накаливания подчиняется следующему алгоритму:

• Мультиметр ставится в режим прозвонки.
• К центральному контакту лампочки подносится любой из пары щупов.
• Второй подносится к боковому контакту.
• Звуковой сигнал сообщает об исправности лампы.

Светодиод проверить этим прибором будет не менее просто. Из-за того, что в его конструкции есть полупроводниковый переход, он пропустит ток в одну сторону, как диод. Чтобы проверить его целостность действуют так:

1. Красный стержень подсоединяется к аноду, а чёрный – к электроду.
2. В этот момент на экране будет величина падения напряжения.
3. При перемене полярности этих чисел не будет.

Если условия выполнены – светодиод исправен. Иногда случается, что напряжение на дисплее есть, диод светится, но его яркость значительно меньше после подключения на место. Такой диод подлежит замене, потому что проблема обычно в дефекте кристалла.

С люминесцентными лампами проверка будет проходить немного сложнее.

• Сначала снять рассеиватель и осмотреть лампу. По краям могут возникнуть почернения, что может говорить о выходе трубки из строя.
• Исследование нитей накала. Это происходит в режиме проверки сопротивления, где процедуру проходит каждая отдельно.
• Сопротивление в 9,2–9,5 Ом говорит о том, что они в порядке. Если на дисплее будет единица, то существует разрыв в цепи, и лампу следует менять.
• Если после проверки лампы показатели в норме, но она всё ещё не зажигается, то проблема может оказаться в чём-то другом, например в окислении контактов. После чистки она может снова заработать.

Мультиметром можно проверять и автомобильные лампы. Шаги для этого будут такими:

1. Перед отсоединением ламп подождать остывания электронных систем.
2. Демонтируем фары. Среди ряда лампочек предстоит найти те, которые неисправны, и убрать их.
3. На приборе выставляется минимальное сопротивление.
4. Щупы подсоединяются к лампочке, при этом сами они друг с другом не соприкасаются.

Дисплей покажет сопротивление. Если на нём бесконечное значение или буквы, значит есть неисправность.
Исправные лампы устанавливаются обратно, остальные меняются.

Проверка полевого транзистора

У транзисторов бывают разные типы каналов – n и p. Первые используются чаще, поэтому на их примере и будет объясняться алгоритм исследования.

Чтобы узнать сопротивление у транзистора нужно:

1. Включить режим проверки сопротивления.
2. Предел выставить на 2 кОм.
3. Щупы подключаются к стоку и истоку.
4. Показатели при этом измерении и втором, с переменой мест подключения стержней, по идее должны оказаться почти одинаковыми.

Далее проверяется исток – затвор. Режим должен стать таким же, как и при прозвонке диодов. Провод красного цвета цепляется за затвор, чёрный – за исток. Если всё подключено верно, то показатели упадут примерно до 650 мВ. А если полярности поменять местами, то значение будет бесконечным. Дисплей в этот момент показывает единицу.

Сток-затвор также проверяется. Алгоритм действий повторяет проверку истока и затвора, однако чёрный стержень предстоит зацепить на сток, а красный оставить на затворе. Вычисления будут аналогичными, и при смене полярности тоже.

Проверка транзистора

Тестер устанавливается в режим hfe. Транзистор имеет три выхода — коллектор, эмиттер и базу. На мультиметре есть подходящие для каждого из них обозначения – B для базы, C для коллектора и E для эмиттера.

Чтобы получить показатели транзистора, его концы и вводные точки соединяются согласно расшифровке.

Проверка конденсатора

Сначала проверяются следующие моменты:

Перед началом тестов конденсаторы разряжаются. Для этого их выводы замыкаются. Если этого не сделать, можно вывести устройство из строя.

Выводы щупов, которые сделаны из металла, трогать голыми руками нельзя.
Исследование в режиме омметра – самое надёжное, что можно придумать для поиска неисправности конденсатора. Потому что о его способности к работе можно судить по сопротивлению.

Алгоритм для выпаянного конденсатора такой:

• Устройство ставится в режим омметра.
• Верхняя граница замеров ставится на бесконечное значение.
• На выводах проверяется сопротивление. Если оно отличается от «бесконечно большого», то конденсатор не исправен. Возможно, есть пробой или утечка.

Проверить конденсатор, не выпаивая его из схемы, можно. Просто нужно понимать, как пользоваться мультиметром, и использовать его только для схем без большого напряжения. Для проверки же следует подключить к схеме параллельно проверяемому конденсатору второй исправный с подходящим номиналом.

• Также с помощью этого же прибора есть возможность определить ёмкость конденсатора при необходимости. Обычно у них есть такая функция. Тогда:
• Щупы подсоединяются к гнёздам Сх. Важно соблюдать их полярность.
• Они и выводы проверяемого конденсатора соединяются вместе.
• Числа на экране обозначат ёмкость.

Бывает, что на мультиметре нет подходящих гнёзд. Вместо них есть металлические пластины. Тогда к ним и подсоединяются выводы, помня о полярности.

Прозвонка мультиметром

Само слово «прозвонка» уже может сказать о том, как функционирует тестер в этом режиме. В момент исследования вместе с дисплеем индикация будет происходить и звуком – «звонком». Разобраться, как пользоваться мультиметром легко, следуя таким шагам:

• Сначала свои места занимают щупы. Красный – на VΩmA, чёрный – на com.
• Они включаются к жилам провода по обе стороны.
• Когда повреждений на участке нет, прибор сигнализирует об этом. На дисплее появляются показатели, стремящиеся к нулю.
• Целое число «1» и отсутствие сигнала – признак поломки.

Всё и здесь выглядит довольно просто. Главное — помнить, что сеть не должна быть под напряжением в момент прозвонки.

Проверка аккумулятора

Автомобильный аккумулятор проверяется так:

1. Проверить, выключено ли зажигание автомобиля.
2. Мультиметр должен быть переключён под определение напряжения, предел — 20 Вольт.
3. Щупы соединяются с клеммами АКБ, красный – к «плюсу», чёрный – к «минусу».
4. Можно снимать показания, если всё подключено правильно.

Когда появляется число более 12,7, это означает, что аккумулятор заряжен. Наполовину заряжен он при показателях от 12,1 до 12,5 Вольт. Если значения опустились ниже 11,7 – аккумулятор не будет работать.

Измерения электрических величин

Напряжение измеряется тестером путём его подключения параллельно зоне, где и происходят замеры. Учитывая, что тестер устанавливается для определения напряжения. Показатели будут актуальны только для измеряемого участка, а не для всей цепи.

Свой режим есть и для того, чтобы узнать силу тока. И подключается тестер уже последовательно. Значения, полученные в результате, подойдут для всей цепи.

Сопротивление будет узнать сложнее всего. Цепь освобождается от тока и напряжения, а потом подключается мультиметр. Вдобавок к этому некоторые элементы цепи будут влиять на показатели, поэтому их тоже важно будет отключить.

Напоследок стоит упомянуть, что перед каждым использованием стоит проверять работоспособность устройства. В противном случае вся его работа может оказаться неверной. Сделать это очень просто – нужно просто соединить друг с другом его щупы, и если дисплей покажет нуль, можно начинать работу.

Следуя описанным выше схемам действий, разобраться, как правильно пользоваться мультиметром, не будет сложным. Главное — соблюдать последовательность шагов, соблюдать технику безопасности и тогда любой, даже новичок, сможет оценить всю пользу этого простого, но очень необходимого прибора.

Как выбрать мультиметр (2018)

Электричество давно уже стало неотъемлемой частью нашей повседневной жизни, и мультиметр – прибор для измерения параметров электрической цепи – может пригодиться каждому. Не станешь же вызывать электрика для решения таких бытовых вопросов как: цел ли кабель, «жива» ли батарейка, почему не горит лампочка, под напряжением ли провод и т.д.

Автолюбителям мультиметр поможет контролировать работу автоэлектрики и электроники.

А уж если вы сами следите за электрикой в своем доме, мультиметр вам просто необходим.

Области применения мультиметров

Мультиметры – общее название для целого класса электроизмерительных приборов. Они способны проверять целостность электрических цепей, изоляции и заземления; измерять параметры цепи без контакта с проводниками и определять характеристики радиоэлектронных компонентов.

— электриками при обслуживании электрических линий и потребителей;

— электронщиками при сборке, настройке и ремонте радиоэлектронной аппаратуры;

— сервисными инженерами при установке, обслуживании и ремонте электротехники;

— монтажниками при прокладке и расключении линий связи и электропередач;

— автоэлектриками при диагностике и ремонте автомобильной электрики;

Какой именно мультиметр нужен вам – можно понять, определившись измеряемыми параметрами и необходимой точностью прибора.

Характеристики мультиметров

В основном в магазинах предлагаются три типа приборов: мультиметры, тестеры и токовые клещи.

Мультиметр предназначен для измерения параметров электрической цепи. Самые простые модели измеряют только базовые параметры — ток, напряжение и сопротивление.

Модели посложнее способны определить такие характеристики, как емкость конденсатора, частота переменного тока, коэффициент усиления транзистора и т.д. Чем больше параметров определяет мультиметр, чем больше наборов диапазонов их измерений и чем выше точность – тем дороже прибор.

В продаже встречаются мультиметры двух видов – аналоговые (со стрелочным индикатором) и цифровые (с дисплеем).

Цифровые мультиметры предоставляют намного больший функционал, обеспечивают удобство считывания параметров и высокую точность измерения.

На стрелочном индикаторе просто невозможно измерить какое-либо значение с точностью нескольких знаков после запятой. Считать показание на стрелочном индикаторе тоже сложнее. Несколько шкал, неравновесные деления, в некоторых случаях полученное значение еще нужно умножить на коэффициент – неподготовленного человека все это может запутать.

Зато стрелочный индикатор намного удобнее при наблюдении за меняющимися параметрами. Цифровой мультиметр меняет показания на экране от 1 до 4 раз в секунду. И, если частота обновления экрана мультиметра будет близка к частоте измеряемого сигнала, провести измерение не получится. Колебания стрелки аналогового прибора будут намного нагляднее.

Тестер также проводит измерение некоторых параметров цепи, но, в отличие от мультиметра, не выводит полученные значения на экран, а использует их для определения состояния тестируемого объекта и выдачи соответствующего сигнала или сообщения.

Мультиметр можно использовать и для тестирования кабелей и приборов, но тогда вывод о состоянии объекта придется делать самостоятельно

Мультиметр универсальнее, но, во многих случаях, тестером пользоваться проще и быстрее. Впрочем, мультиметры часто содержат в себе и тестеры некоторых параметров, чаще всего – целостности цепи.

Простейшие тестеры способны только определять обрыв цепи, тестеры посложнее могут определить короткое замыкание, наличие тока в цепи, переполюсовку линии постоянного тока.

Самые сложные и дорогие тестеры способны проверить на соответствие требованиям безопасности и нормативных документов множества параметров– сопротивления изоляции, сопротивления заземления, тока утечки срабатывания защиты и т.д.

Токовые клещи – это специализированный мультиметр, способный измерить силу тока в отдельном проводе без разрыва цепи и нарушения изоляции. Для этого используется способность электрического тока индуцировать (возбуждать) ток в проводниках, находящихся поблизости. Такие проводники и скрыты в клещах, которые – для измерения тока – следует наложить на провод. Токовые клещи незаменимы для определения нагрузки на линии электропередач, определения потребляемой мощности и т.д.

Даже недорогие клещи способны с приемлемой точностью измерять силу тока до 1000 А и напряжение до 1000 В. Дорогие клещи могут измерять силу тока до 2500 А и используют метод TrueRMS, повышающий точность измерения параметров переменных токов.

Виды измерений параметров электрической цепи. Для бытового использования достаточно, если прибор сможет измерять:

— один-два диапазона измерения переменного напряжения (0-200 В, 0-400 В) – для потребительских сетей;

— два-три диапазона измерения постоянного напряжения (0-200 мВ, 0-2 В, 0-20 В, 0-100 В) – для батареек и аккумуляторов;

— несколько диапазонов (0-20 мА, 0-2 А, 0-10 А, 0-100 А) силы тока в цепях постоянного и переменного тока – для определения нагрузки на кабель и потребляемой мощности электроприборов;

— несколько диапазонов измерения сопротивления – для определения целостности цепей и проверки кабелей и бытовой техники на короткое замыкание.

Очень полезно наличие функции проверки целостности цепи («прозвонки») со звуковым сигналом — с помощью этой функции легко и быстро проверяется как наличие контакта, так и отсутствие короткого замыкания.

Для проверки радиодеталей потребуется наличие дополнительных возможностей:

— измерение сопротивления резисторов и проводников;

— измерение индуктивности катушек и дросселей;

— измерение коэффициента усиления транзисторов;

— измерение емкости конденсаторов;

— проверка диодов.

Также некоторые мультиметры предлагают возможность измерения частоты переменного тока, потребляемой мощности электроприборов и температуры – последнее обычно реализуется с помощью измерения напряжения (термоЭДС) на концах термопары, входящей в комплект поставки.

Обратите внимание на максимальное рабочее напряжение. Это – то напряжение, которое может выдержать электроника прибора. Его превышение с высокой вероятностью приведет к поломке.

Важной характеристикой, во многом определяющей цену прибора, является погрешность измерений. Погрешность измерения каждого параметра различна и складывается из базовой погрешности АЦП и погрешности преобразования параметра в каждом конкретном диапазоне. Базовая погрешность дает только приблизительное представление о точности прибора. Всегда следует обращать внимание на погрешности измерения по каждому из параметров в конкретных диапазонах – они могут превышать базовую в разы.

Количество единиц счета мультиметра показывает, на сколько промежутков делится измерямый диапазон и определяет величину дискретизации. Так, для диапазона 0-100 мА у мультиметра с 6000 единицами счета величина дискретизации будет 100/6000 ≈ 0,017 мА. И значение 0,034 на экране этого мультиметра вовсе не означает, что сигнал измерен с точностью до 0,001 мА: значение 0,035 он просто не способен отобразить. Разумееся, при большой погрешности нет смысла в большом количестве единиц счета. Поэтому производители подбирают этот параметр в соответствии с погрешностью измерения.

При оценке точности прибора следует обращать внимание и на количество единиц счета, и на погрешность, и на диапазон измеряемого параметра. Рассмотрим для примера два прибора:

1. Погрешность измерения тока: 2% ± 1 единица счета. Минимальный диапазон измерения тока: 0-600 мА. Количество единиц счета: 6000.

2. Погрешность измерения тока: 2% ± 1 единица счета. Минимальный диапазон измерения тока: 0-50 мА. Количество единиц счета: 6000.

На первый взгляд приборы похожи. Для оценки точности вычислим абсолютную погрешность в диапазоне 0-5 мА каждого прибора:

1. 2% от 600 — это 12 мА. 1 единица счета — это 600/6000 = 0,1 мА. Итого абсолютная погрешность — 12.1 мА.

2. 2% от 5 — это 100 мкА. 1 единица счета — это 5/6000 = 0,8 мкА. Итого абсолютная погрешность — 100,8 мкА.

Таким образом, в этом диапазоне второй прибор в 100 раз точнее первого. Именно по этой причине два прибора с одинаковой базовой погрешностью могут отличаться по цене на порядок.

Частота обновления экрана показывает, сколько раз в секунду на экране будет обновляться измеренное значение. Высокая частота (более 1) полезна для выявления «дребезжащего» сигнала, с кратковременными всплесками или, наоборот, падениями. Только следует иметь в виду, что если в измеряемом диапазоне погрешность намного больше одной единицы счета, «дребезг» может быть вызван погрешностью самого прибора.

Для тех, кому важна точность измерений, следует обратить внимание на приборы класса True RMS – корректно измерять параметры переменного тока несинусоидальной формы могут только такие мультиметры.

Подсветка экрана будет весьма кстати при слабом освещении. Электрошкафы и шкафы автоматики часто располагаются в темных углах и плохо освещенных помещениях, лампы подсветки в них есть не всегда, да и те, что есть, при диагностике и ремонте часто бывают обесточены. Подсветкой экрана мультиметра в этом случае просто необходима.

Функция hold предназначена для фиксации показания на экране. Эта функция может быть удобна, когда по каким-то причинам в процессе измерения экран не попадает в поле зрения. Тогда при измерении нажимается кнопка hold, а показания можно будет просмотреть позже.

Очень полезна функция автоматического определения диапазона измеряемой величины. Ошибка в ручном задании диапазона (например, выбор диапазона 0-200 мВ при напряжении в 100 В) может привести к поломке прибора. Наличие функции автоматического определения диапазона предотвратит опасную ситуацию и подберет диапазон, в котором измерение будет производиться с наибольшей точностью.

Некоторые приборы можно подключать к персональному компьютеру и, с помощью соответствующего ПО, сохранять результаты на компьютере для последующей обработки и анализа.

Варианты выбора

Для домашнего применения будет вполне достаточно недорогого мультиметра с возможностью «прозвонки» цепи и измерения напряжения, тока и сопротивления.

Для ремонта и настройки радиоэлектроники потребуется мультиметр с низкой погрешностью и возможностью измерять параметры электронных компонентов.

Если измеряемые вами параметры могут случайным образом меняться в большом диапазоне, или если вы просто не хотите каждый раз подбирать диапазон, выбирайте среди моделей с автоматическим определением диапазона.

Если у вас нет желания вникать в цифры, а прибор нужен только для проверки цепей на замыкание/обрыв/наличие напряжения, выбирайте среди простых тестеров.

Если вам необходимо часто измерять силу тока в кабелях, находящихся под напряжением, наличие токовых клещей намного упростит эту задачу.
