Прибор для сварки проводов

Как правильно подобрать и использовать аппарат для сваривания медных скруток

Медь (Cuprum) – цветной метал, характеризуются высокой проводимостью, хорошо подающейся прокатке, волочению. Часто используемый в электросетях и именуется как неизолированные силовые провода марки М.

К кабелям воздвигнуты строгие требования, на них не должно быть перехлёстывния, разрывов и надломом.

Скрутка должна производиться по инструкции, проводимая тремя способа: прессовка, сжимание и сварка. О последнем мы поговорим подробно. В нашей статье мы рассмотрим, какими же свойствами обладают медные провода?

Как подобрать аппарат для работы с ними? Как сделать правильную сварку скруток инвертором в домашних условиях?

  • Общая характеристика
  • Как выбрать аппарат
  • Сварочные аппараты инверторного типа
  • Где можно применить
  • Особая технология сварки проводов
  • Заключение

Общая характеристика

Основанием любого провода является металлическая жила, которая бывает, — монолитной и скрученной из проволочек. Для внутренней проводки применяют жилу, состоящую из меди или алюминия.

При этом медные провода более технологичны, устойчивей к коррозии, менее ломкие, чем алюминиевые.

Медь – металл капризный и сложный в работе, температура плавления составляет 1085 градусов по Цельсию. При разогревании его до 300 градусов, он будет хрупким.

Если говорить о сварочных работах на медных деталях, их можно производить как на постоянном, так и на переменном токе. При ручной дуговой сварке скруток есть вероятность покрытия металла легирующими частичками.

Свойства Cuprum, позволяют применять доступные, с простым функционалом инверторы. Ведь для создания крепких скруток на проводах подбирают напряжение, которое составляет 12-36 Вольт.

Как выбрать аппарат

В списке сварочных аппаратов для работы с медными проводами доступны два вида: промышленный и бытовой.

  • Первый тип, приспособленный для тяжелой, сложной работы, его можно применять к многожильным кабелям. Данные приборы можно увидеть на крупных производствах, станциях технического обслуживания, на предприятиях повешенной опасности.
  • Второй, — пригоден для более простых работ, его можно применять в домашних условиях. Например, Призма ТС 700 приспособленный не только для мастерских, а также для гаража, дома. Его ценят сварщики как инструмент позволяющий обеспечить прочные швы на силовых проводах при сварке медных скруток.

Не стоит бежать и сразу покупать ТС 700, если вы обладатель стандартного инвертора, он вполне подойдет для домашних условий. Главное, чтобы был оборудован удобной регулировкой режимов и силы тока.

Можно услышать о самодельном аппарате для сварки медных скруток. Есть умельцы, которые могут соорудить прибор своими руками. Однако не спишите использовать данную технику самостоятельно.

Электрические инструменты изготовлены кустарным способом можно попробовать под руководством мастера. Главное в сварочном деле, не аппарат, а качество работы. Следите, чтобы электрод не прилип к проводам.

Важный момент в выборе аппарата для сварки медных скруток, так это наличие плавного регулировочного значения силы тока. Независимо, от того, что процесс сварки происходить на протяжении короткого времени, из-за настроек соединение удаётся сделать прочным.

Основным критерием при выборе электрода, становится вхождение в состав меди. Диаметр его зависит от свариваемого изделия. Во внимание нужно брать толщину провода, количество жил.

Для работы с кабелем от 2.5 мм 2 подойдет маломощная техника, которая способна также обеспечить прочные швы.

Сварочные аппараты инверторного типа

Для сварки медных скруток лучше всего подойдут инверторы. В отличие от стандартных сварочных приборов, которые работают на частоте 50 Гц, инвертор настроен на высокие частоты (несколько десятков килогерц).

При этом масса самого устройства небольшая, что позволяет его носить с собою, а некоторые дополнены ремнем через плечо.

Инвертор обладает широким диапазоном регулировки сварочного тока, что необходимо при работе с тонкими электродами. Также они обладают более точными регулировочными параметрами, нежели другие виды сварочные аппараты, что облегчает подбор режима.

К достоинствам аппарата можно отнести экономность, он употребляет совсем немного электроэнергии. Так что его можно свободно подключать к домашней сети, и не волноваться о сбоях в электроэнергии.

Естественно инверторы предназначены не только для медных деталей, это практически универсальное устройство, которое можно применить в различных сферах бытовых нужд.

Где можно применить

Если вы обзаведетесь аппаратом специально для сварки скруток, его, конечно, можно будет применить в других сферах. Спектр работ расширится от сварки проводов в распределительной коробке, щитках и шкафах до ремонта электроприборов, домашнего оборудования.

Не стоит забывать о технике безопасности. Если даже на первый взгляд, кажется, что аппарат прост, это вовсе не означает, что он безопасен. Чтобы не получит ожогов во время сварки, все работы стоит производить в специальной защитной маске и рукавицах.

Помимо этого, следите, чтобы приборы, которые вы чините, были обесточены.

Особая технология сварки проводов

Для сварки скруток медных проводов предусмотрен собственный способ. Для этого нужно иметь угольные омедненные электроды, или как ещё их называют «карандаш». В первую очередь, нужно зачистить кабель, получить доступ к медной жиле.

Потом делаем непосредственно скрутку, не меньше 2,5 см, так чтобы концы всех проводов были на одном уровне. Далее нужно установить медный теплоотводящий зажим и массу, что бы стало возможным произвести спайку.

Теперь перейдем к сварочному аппарату: выставляем мощность и силу тока. И выполняем непосредственно сварку. Так как на металле образуется закись меди, то сам процесс должен пройти быстро, со скоростью 0,25 м/мин.

Этого вполне достаточно, чтобы сделать прочное соединение скруток. Если передержать, тогда медь расплавиться, а электрод от перегрева даст пористый и непрочный шов.

В конце работы, когда металл остынет, нужно им обеспечить механическую защиту кабеля с помощью ленты или термоусадочной трубки.

Заключение

Сварка медных проводов и скруток с помощью ручного дугового способа наиболее надежный метод соединения. Подобранный инвертор по заданным критериям – залог успеха в вашем деле. Обратить внимание на мощность прибора, с которым хотите работать.

Учитывайте сферу применения, где и с какими деталями собираетесь произвести спайку. В процессе сварки следите за временем, она должна продлиться около 1-2 секунды, для того, чтобы обеспечить швы на достойном уровне.

В противном случае у вас расплавляться провода, а соединение скруток получиться не надёжным.

Какой опыт в сварочном деле у вас? Приходилось ли заниматься сваркой медных проводов и скруток? Каким инвертором вы пользовались? Расскажите о своих впечатлениях, и они помогут начинающим. Желаем успеха в труде!

Аппарат для сварки проводов в Москве

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

Все о сварке проводов своими руками

Для того чтобы соединить два провода, используют несколько приёмов. Это может быть скрутка, спаивание или сварка различных проводов. Последний приём является одним из самых удачных и часто применяемых. Он помогает добиться длительного срока службы электрической проводки.

Читать еще:  Как посчитать количество пеноблоков на стену

Она в основном изготовляется из медного состава, а не из алюминия, который не годится для данных целей. Сварка происходит с использованием постоянного и переменного тока, при напряжении в 12-36 В. Непосредственно для процесса, рекомендуем использовать сварочный инверторный аппарат.

Технология сварки проводов из меди

Существует одна методика, которая всегда приводит сварщика к наилучшему результату. Как упоминали ранее, самый лучший прибор для сварки, это инвертор. Затем берутся за провод. Он освобождается от изоляции, лишней оболочки и выполняется скрутка. При подрезке проводов, концы должны оставаться одной длины и на одном уровне, а скрутка должна получиться как минимум 50 мм в длину.

Далее устанавливается отталкивающий тепло, медный зажим и подключается сварочный аппарат. Угольный карандаш (точнее его торец) приближают к готовой скрутке. При сварке карандаш обязательно зажимается в держаке.

Сварка скруток считается завершенной после того, как образовался небольшой расплавленный шар меди. Чтобы изоляция осталась целой, надо не переусердствовать, а уделять каждой скрутке не больше 1-2 секунд времени. Когда сварка медных проводов прекращена, для изолирования застывшей части используется обыкновенная изолента или свой, подобный вариант.

Поэтапный процесс

Распишем весь процесс поэтапно:

  1. Убираем изоляцию на проводах;
  2. Делаем скрутки;
  3. Присоединяем массу;
  4. Включаем сварочный инвертор;
  5. Подводим электрод к скрутке до образования дуги;
  6. Продолжительность контакта 1-2 секунды;
  7. Приступаем к следующей скрутке (если она есть), после остывания уже готовой;
  8. Производим изоляцию термоусадочными трубками или изолентой.

Важно! Для сварки проводов своими руками, особенно медных, требуется наличие специального опыта и знаний. Работать придётся с температурой 1080°C, при которой и плавится медь. Поэтому стоит попрактиковаться на более простых примерах.

Аппарат стоит подобрать с возможностью регулировки тока, сила которого должна составлять 30-90 ампер. Электрод используется угольный, содержащий в себе медь.

О сварке проводов

Процесс включает в себя подготовку жил и их дальнейшее соединение.

Подготовительные работы

    разделка концов кабелей и проводов, снятие изоляции;

скрутка оголенных жил;

подготовка сварочного оборудования.

Особенности технологии

Для соединения проводов можно использовать переменный, постоянный или выпрямленный ток. Его величина должна расплавить медь в месте приложения электрода без нарушения внутренней структуры металла. При этом форма приложенного напряжения существенное влияние не оказывает, хотя сварной шов хорошего качества проще обеспечить на постоянном токе.

Сварка создает наиболее монолитный и прочный сплав металла с надежным контактом. Для нее достаточно регулировать токи в пределах 40÷120 А, подбирая их по поперечному сечению и количеству соединяемых проводов: электрод не должен прилипать, а дуге необходимо обеспечить устойчивое горение.

Медь обладает меньшей температурой плавления, чем сталь. Ее нет необходимости прогревать высокими токами, создавать большую дугу. Процесс протекает кратковременно, без образования большого количества брызг металла. Для непродолжительной работы сварщика допустимо использовать защитные очки вместо маски, упростить некоторые меры безопасности. Но работать все равно следует в специальной одежде и обуви.

Для сварки используют электрод из угля со слоем омеднения. Вполне допустимо заменить его стержнем от отработавшей батарейки или щеткой от электродвигателя.

Такой электрод подносят вплотную к скрутке и сразу же отводят на 0,5÷1 мм. Возникающая дуга расплавляет медь, образуя на окончании характерный шарик. Цепь тока сразу разрывают: кратковременностью процесса сохраняют целостность изоляции на проводах, исключают образование пористой структуры металла в создаваемом шве.

После охлаждения металла скрутку со сваркой обматывают изолентой (желательно матерчатой) или закрывают термоусадочной трубкой.

Входящие в распределительную коробку кабели рекомендую сразу подписывать. Такое соединение жил скруткой со сваркой работает надежно десятилетиями. При необходимости прозвонки электрической схемы надписи значительно облегчат работу потомкам.

Особенности сварки алюминиевого провода

Сварка алюминиевых проводов, преимущественно встречается в большой промышленности. Для процесса сваривания используют аргоном или привычный сварочный аппарат. Чтобы не перепалить провод, сварка производится на пониженной мощности.

Могут возникать некоторые трудности в виде оксидной плёнки, скорость её образования очень велика. В результате она остаётся на расплавленном металле. Чтобы этого избежать, используются газовая защитная среда и флюс для алюминиевого кабеля.

Сварка алюминиевого провода своими руками в домашних условиях, не является простой задачей. Нужно обладать сверхточными и быстрыми движениями, дабы избежать переплавки металла. Если Вы мастер без опыта, поработайте с газом на более низких скоростях. Но если опыта достаточно, самым удобным вариантом будет инверторный аппарат.

Сварка алюминиевого провода по шагам

Рассмотрим сварку алюминиевого провода по шагам:

  1. Сначала удаляем изоляцию и все лишние материалы;
  2. Далее концы заготовок обрабатываются флюсом. Это повысит итоговое качество;
  3. Включаем аппарат и настраиваем правильный режим работы;
  4. Начинаем сварку;
  5. Затем убираются лишние части, появившиеся в результате работы;
  6. Возобновляем изоляцию провода.

Как собрать аппарат для сварки скруток своими руками

Советуем к прочтению другие наши статьи

  • Виды фасадных молдингов
  • Синие люстры
  • Преимущества парников из агроволокно
  • Преимущества сплит-систем

Итак, как собирался аппарат сварки проводов.

Я разобрал трансформатор от микроволновки, распилив его болгаркой по местам сварки. Я не буду описывать это процесс в подробностях, т.к. это делали уже многие и много раз, да хоть на YouTube можно видео найти.

НО, обратите внимание, что трансформатор от микроволновки опасен для жизни! Т.е. его не стоит включать в сеть для проверки, пока не удалена вторичная обмотка, т.к. на ней напряжение порядка 2000В и он может убить человека на расстоянии!

В общем, транс был распилен, вторичная обмотка выкинута, намотана своя обмотка медным проводом на 6 мм кв., у меня влезло всего порядка 16 витков, то ли транс был маловат, то ли я не очень опытный мотальщик, ну да ладно, после включения транса в сеть, я получил напряжение 14 вольт, что нормально для такой сварки (нужно 12-24в). Затем я склеил сердечник транса эпоксидной смолой. На этом работы с трансформатором микроволновки были закончены.

Я установил его в корпус, также я установил туда 2 автомата на 16А (после опыта первой сварки, чтобы знать максимальный ток потребления, он оказался 11А).

Почему не поставил двухполюсник?

А собрал сварку проводов из того, что было под рукой. Мой девиз: Сначала используй, что без дела валяется, если конечно, это не портит конструкцию

Прибор для сварки проводов

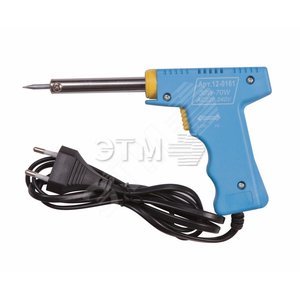

Паяльник-пистолет импульсный, 30 Вт / 70 Вт, 230 В, серия »МАСТЕР» (etm12-0161)

  • Код товара 8788381
  • Артикул 12-0161
  • Производитель REXANT

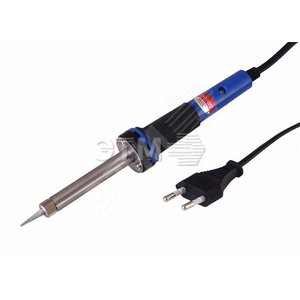

Паяльник, керам.нагреватель, долговечное жало, 2 5 Вт, 230 В, серия »МАСТЕР» (etm12-0121)

  • Код товара 1120481
  • Артикул 12-0121
  • Производитель REXANT

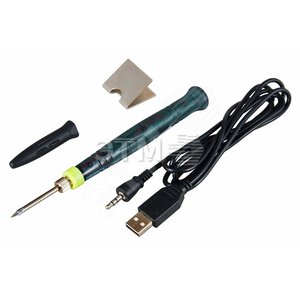

Паяльник мини, 5 В/8 Вт, питание через USB (etm12-0180)

  • Код товара 3762317
  • Артикул 12-0180
  • Производитель REXANT

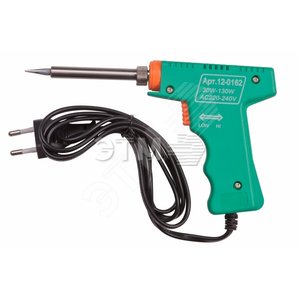

Паяльник-пистолет импульсный, 30 Вт / 130 Вт, 230 В, серия МАСТЕР (etm12-0162)

  • Код товара 6904189
  • Артикул 12-0162
  • Производитель REXANT

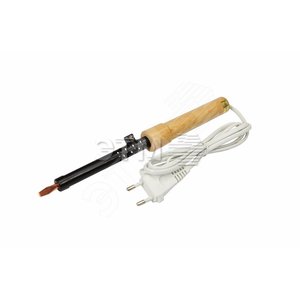

Паяльник ПД, 220 В/65 Вт, деревянная ручка, ЭПСН (etm12-0265)

  • Код товара 4573760
  • Артикул 12-0265
  • Производитель REXANT

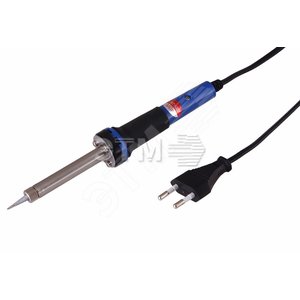

Паяльник, керам.нагреватель, долговечное жало, 4 0 Вт, 230 В, серия »МАСТЕР» (etm12-0123)

  • Код товара 9551758
  • Артикул 12-0123
  • Производитель REXANT

Паяльник ПД, 220 В/100 Вт, деревянная ручка, ЭПСН (etm12-0291)

  • Код товара 7154346
  • Артикул 12-0291
  • Производитель REXANT

Паяльник ПД, 230 В/25 Вт, деревянная ручка, ЭПСН (etm12-0225)

  • Код товара 9399898
  • Артикул 12-0225
  • Производитель REXANT

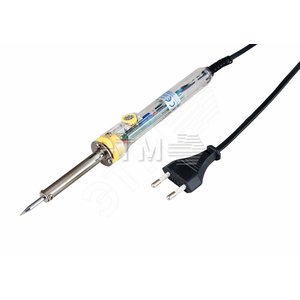

Паяльник с регулятором температуры, 230 В, 30-50 Вт (etm12-0170)

  • Код товара 8837708
  • Артикул 12-0170
  • Производитель REXANT

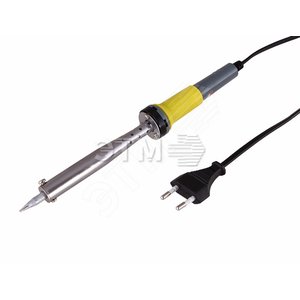

Паяльник, керам.нагреватель, долговечное жало, 8 0 Вт, 230 В, серия МАСТЕР (etm12-0125)

  • Код товара 3271706
  • Артикул 12-0125
  • Производитель REXANT

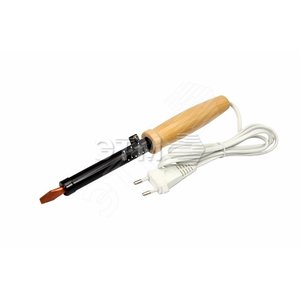

Паяльник ПД, 230 В, 80 Вт, деревянная ручка, ЭПСН (etm12-0280)

  • Код товара 3956448
  • Артикул 12-0280
  • Производитель REXANT

Паяльник ПД, 220 В/40 Вт, деревянная ручка, ЭПСН (etm12-0240)

  • Код товара 766366
  • Артикул 12-0240
  • Производитель REXANT

Паяльник 220 В, пластиковая ручка, доп-но подставка для паяльника и два сменных жала, D=4,8 мм, 40 Вт

  • Код товара 3375112
  • Артикул 60481
  • Производитель FIT

Паяльник 100Вт

  • Код товара 706394
  • Артикул 60510
  • Производитель FIT

Сделано
в России

Паяльник 220 В, пластиковая ручка, доп-но подставка для паяльника и два сменных жала, D=5,8 мм, 60 Вт

  • Код товара 5769725
  • Артикул 60482
  • Производитель FIT

С этим покупают Посмотреть

Паяльник ЭПСН 25Вт

  • Код товара 7701757
  • Артикул 60502
  • Производитель FIT

Сделано
в России

С этим покупают Посмотреть

Паяльник 40Вт

  • Код товара 3834439
  • Артикул 60504
  • Производитель FIT

Сделано
в России

Паяльник 65Вт ЭПСН (Элтерм)

  • Код товара 812863
  • Артикул 60506
  • Производитель FIT

Сделано
в России

С этим покупают Посмотреть

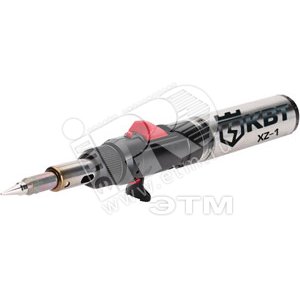

Паяльник газовый (бутановый) XZ-1 (КВТ)

  • Код товара 3846079
  • Артикул 66240
  • Производитель КВТ

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Обеспечение надежного контакта медных проводов сваркой

Учитывая, что у меди довольно высокая температура плавления (1080 градусов по Цельсию), но при нагреве до 300 °С она уже может сломаться, нужны определенные навыки в сварке меди. Примечательно, что сварку можно выполнить, как переменным, так и постоянным током. С работой, при определенном умении сварщика, может помочь справиться инвертор, электронно-лучевой аппарат или трансформатор. Допустима и дуговая сварка меди.

Сварка скруток обеспечивает надежный контакт

Аппарат для сварки медных проводов

Параметры для сварочных работ с медью

Сварка проводов, в том числе и дуговая, должно проводиться при напряжении от 12 до 36 В. Лучше, если сварочный аппарат имеют функцию регулировки силы тока. Сам процесс сварки занимает несколько секунд (мы сейчас не говорим о промышленной сварке). Именно за столько короткий временной промежуток можно добиться образования устойчивой капли, способной крепко соединить медные скрутки.

Читать еще:  Сборка лестницы из готовых элементов

Для достижения нужного эффекта необходимо при выборе силы тока учесть сечение и количество жил. Для этих работ применяются электроды, наличие меди в составе которых обязательно. Сила сварочного тока зависит от количества проводов и их сечения.

Сварочный токКоличество проводовСечение проводов
70 А21,5 мм2
80 А31,5 мм2
100 А22,5 мм2
120 А42,5 мм2

И все же оптимальным считается режим, при котором электрод не прилипает к проводам. Описать его, практически, не реально. Достигается он опытным путем.

Где применяется аппарат сварки медных проводов

Практически, любой аппарат для создания прочного сварного соединения проводов подающих ток, может проводить работы в

  • Электрических щитках,
  • Электрических шкафах,
  • Распределительных коробках,
  • Трансформаторных подстанциях,
  • На производстве,
  • При ремонте и создании электронно — бытовых или научных приборов,
  • В быту.

Естественно, что главным в любом случае будет соблюдении Правил Техники Безопасности. Для каждого производства существует установленный гост работы с электротехническими приборами и гост, по которому может проводиться их ремонт.Объединяет их один общий пункт об обесточивании ремонтируемого объекта, где должна вестись сварка электрических проводов. Дальше необходимо концы крепко соединить, возможно, методом скрутки, настроить аппарат и провести сварку.

Сварочный процесс

О выборе сварочных аппаратов для медных проводов поговорим чуть позже. Примечательно, что независимо от того, какой будет выбран аппарат, сварка должна проходить в целом одинаково и состоять из нескольких этапов:

  • С проводов нужно снять верхнюю оболочку. Делать это лучше ножом или ножницами, отступив от края заготовки на пару сантиметров, минимум, и аккуратно подрезав оболочку. Затем ее нужно просто стянуть.
  • Далее можно (некоторые профессионалы настаивают) сделать скрутку для не слишком объемных проводов с небольшим количеством стандартных по диаметру жил, она должна быть общей длиной сантиметра 2,5, а лучше 3.
  • Непосредственно на готовое соединение одевается зажим и подключается масса сварочного аппарата.
  • Выставляется сила и мощность тока, прогревается электрод.
  • В течение пары секунд проводится сварка.

За столь короткое время должен успеть образоваться небольшой шар из расплавленной меди. Если передержать электрод чуть больше установленного времени, то соединяемые концы просто расплавятся. Не додержать – соединение будет внутри пористым, а значит ломким.

По идее, правильно проведенная работа по сварке медных электрических проводов должна обеспечить после остывание их безопасное раскручивание. После чего место сварки изолируют. Потом можно подключать напряжение.

А теперь о выборе идеального аппарата.

В чью пользу сделать выбор

На промышленном производстве и даже в угольных сверхкатегорийных шахтах, опасных по внезапным выбросам пыли и газа, периодически проводятся работы по сварке медных проводов. Там обычно это делается стационарными или переносными аппаратами способными заварить многожильный силовой кабель, подающий электричество высокого напряжения.А вот для мелких работ в быту, например, на электронно-компьютерной плате нужна маленькая головка сварочного аппарата и регулировка параметров напряжения и силы тока. Здесь справятся – инверторы

  • Либо те аппараты, где дуговая сварка,
  • Возможно использование электронно-лучевой сварки.

Перед свариванием обязательна зачистка провода

Есть умельцы, которые способны выполнить отличную сварку медных, тонких проводов, самодельным сварочным аппаратом и им не нужна автоматическая регулировка силы тока и защита от скачков напряжения.

Дуга для сварочных работ

Согласно гост 22917 – 78 для соединения электрического кабеля должна быть применена дуговая сварка. Сварочный процесс в этом случае проходит в защищенной среде. Газ (аргон, углекислый газ, гелий) будет при нагревании меди, защищать ее от окисления. Его подача осуществляется из сварочной головки непосредственно во время сварки.От того, как зажигается и поддерживается сварочная дуга дуговая сварка делится на

  • Ручную
  • Полуавтоматическую
  • Автоматическую.

Принцип работы аппарата

Для сварщика важно, чтобы дуга была непрерывной. Газ поможет создать нужную среду, при которой возможно расплавление меди без окисления. Высокая температура дуги расплавляет самый крепкий металл. Максимальная теплота выделяется дуговым разрядом. Дуговая сварка, неважно ручная или полностью автоматическая, проводится угольным электродом с содержанием меди. От последнего зависит, будет ли застывшая капля пористой внутри. Если работы выполнены так, как рекомендует гост, то соединение должно получиться крепким.

Аппарат инверторного типа считается универсальным. Потому, что

  • Он легкий,
  • Заботиться о натяжении дуги не нужно,
  • Контролировать бесперебойное поступление газа так же.

Для медных проводов нужно только подобрать электрод, включить напряжение и силу тока (смотри таблицу, приведенную выше) и пробовать работать. Единственный минус – возможная пористость соединения. Принцип работы аппарата инверсия – главное в работе инвертора. Фазовый сдвиг напряжения происходит при каскадном увеличении силы тока и его частоты на выходе. Преобразование возможно в два этапа:

  • Переменный ток (220 В, 50 Гц) становится постоянным.
  • Постоянный ток вновь становится переменным, но с низким напряжением, высокой частотой и большой силой.

При работе нет необходимости удерживать постоянный зазор между дугой и свариваемыми деталями.

Заваривание в вакууме

Электронно-лучевое заваривание осуществляется в вакууме. В домашних условиях провести этот высокотехнологический процесс не реально. Специальный сварочный аппарат используется в лабораториях и заваривание, в частности, медных проводов проводится в особых камерах.Сварка электронно-лучевым способом обеспечивает:

  • Минимальное нагревание проводов при сварке. Количество теплоты в пять раз меньше, чем когда проводится дуговая сварка. Это резко снижает вероятность коробления проводов.
  • При малых температурах, электронно-лучевая сварка дает нужную концентрацию теплоты в изделие (в частности в провода). В отличие от других аппаратов, электронно-лучевой прибор нагреет не только поверхность детали, но и подаст тепло на достаточную для качественного шва, глубину.
  • Медь, которая за короткое время была нагрета, а затем расплавлена, в вакууме не обогащается газами. У медных проводов образуется качественное соединение, которое обладает пластичными свойствами.

Принцип работы аппарата электронно-лучевой способ сварки базируется на проплавлении, в том числе меди на передней стенке кратера. Электронный луч, как установил гост, должен иметь форму конуса. Во время процесса проплавления происходит:

  • Давление потока электронов,
  • Выделение теплоты,
  • Реактивное давление испаряющегося металла,
  • Излучение электронов.

Все это осуществляется во время передвижения меди по бокам к задней стенке. И здесь происходит кристаллизация меди. Электронно-лучевой аппарат дает возможность проводить работу с паузами, а так же непрерывным лучом.Первый сварочный аппарат появился более ста лет. За это время ученые, взяв первоначальный принцип сварки за основу, модернизировали ее процесс, создали разновидности аппаратов, способных соединять тугоплавкие либо, наоборот, легко плавящиеся металлы. Сварка медных проводов может быть осуществлена, практически, любым из известных сварочных аппаратов. Но качество работ могут гарантировать только те, что созданы для работы с медью, с учетом ее особенностей.

Аппараты для сварки скруток

  1. Особенности
  2. Какими бывают аппараты?
  3. Нюансы выбора
  4. Как сделать своими руками?

Замена проводки не обходится без сварки скруток. Именно во время ремонта в квартирах чаще всего используется такое приспособление. Медные провода расплетаются в ходе эксплуатации. В дальнейшем нужно сваривать скрутки, чтобы компактно поместить их в коробку. Качественный аппарат позволяет делать работу максимально аккуратно и быстро.

Особенности

Устройство предназначено для сварки медных проводов. На срезе кабеля можно видеть множество щетинок и усиков. С помощью сварочного аппарата края проводков собираются и сглаживаются. Именно такая технология считается самой лучшей. При пайке же придется использовать дополнительный компонент, который и будет объединять края.

Для сварки скруток нужно обладать определенными навыками работы с аппаратом. Весь процесс должен проходить быстро и четко. Сварочный аппарат прогревает медную проволоку с помощью тока – металл слегка плавится и соединяется максимально прочно.

Какими бывают аппараты?

В последнее время для сварки скруток все чаще применяются устройства, собранные своими руками. Такой аппарат способен полностью удовлетворить потребности сварщика. Так появляется возможность применять детали, которые обеспечат нужный ток и напряжение.

Дополнительно можно сделать более удобный держатель для электрода, что сделает использование устройства максимально комфортным.

В продаже есть узкопрофильные сварочные аппараты и инверторные. Первые используют профессионалы. Устройства отличаются многофункциональностью и большими показателями тока и напряжения. В результате сварщик может делать не только скрутки из меди, которая плавится при низкой температуре, а сваривать и другие металлы. В быту узкопрофильные устройства не применяются.

Сварочные аппараты инверторного типа заслуживают особого внимания. Именно их выбирают для бытового использования домашние мастера.

Аппарат предоставляет оптимальный показатель напряжения в пределах 12-36 В., а также возможность регулировки тока.

Основные преимущества инверторов.

  1. Малый вес, компактность и мобильность. Многие модели имеют ремни, позволяющие повесить аппарат на плечо. Отличное решение, ведь можно сделать скрутку под потолком без особых усилий.
  2. Есть возможность работать с разным сварочным током. При этом особенность регулировки зависит от конкретной модели.
  3. Даже при малом токе дуга загорается и работает стабильно. Это позволяет даже неопытному мастеру проводить сварку скруток.
  4. Во время работы аппарат довольно экономно потребляет электричество. Это позволяет не только экономить, но и не боятся скачков напряжения при подключении к бытовой сети.

Нюансы выбора

Изначально следует четко определиться с целью покупки и бюджетом. Нет смысла приобретать узкопрофильную модель для медных скруток, если планируется редкое использование в бытовых условиях. Если уж и есть необходимость, то намного целесообразнее просто его арендовать. Однако если сваркой приходится заниматься часто или с этим сопряжена профессиональная деятельность, то без аппарата никак.

Универсальный инвенторный прибор – хорошее решение для дома. Причем такой аппарат позволяет варить не только медные скрутки. Возможности устройства довольно велики. Стоит только понять, что для сварки скруток потребуются и навыки.

Читать еще:  Как сделать перегородку из гипсокартона; делаем своими руками простые перегородки для зонирования комнат и помещений (105 фото видео)

При выборе особое внимание стоит уделить источнику питания и мощности. Для бытового использования достаточно 4-5 кВт. Излишняя мощность будет роскошью, которая может так и не пригодится на практике.

Другие важные нюансы выбора.

  1. Функция «горячий старт» упрощает работу.
  2. Для бытового использования достаточно силы тока менее 160 А. Это позволит делать скрутки из медной проволоки диаметром до 5 мм.
  3. Защита от залипания и перепадов напряжения в сети сделает использование более простым и безопасным.

Стоит отметить, что сварочный инвертор довольно дорогостоящий аппарат, нередко создающий помехи в сети. Однако именно такая модель хорошо подойдет мастеру без особого опыта и навыков. Новичок сможет максимально быстро и эффективно освоить мастерство сварки. Опытные же мастера все чаще используют самодельные аппараты вместо покупных изделий. Есть возможность в одном устройстве собрать все необходимые возможности и опции.

Как сделать своими руками?

Самодельный аппарат для сварки следует делать по четкой схеме, соблюдая инструкции. Только так устройство будет эффективным и безопасным.

Необходимые материалы и инструменты:

  • зажимы «крокодилы»;
  • 2 кабеля из алюминия;
  • трансформатор;
  • электрод угольный;
  • провод для питания диаметром не меньше 2,5 мм;
  • поворотный регулятор напряжения;
  • отвертки разного размера и вида;
  • пассатижи и плоскогубцы.

Изготовить аппарат можно по инструкции. Первым этапом является подбор корпуса. Кожух для самодельного аппарата должен быть максимально надежным, ведь он служит для защиты трансформатора. Не последнюю роль играет и техника безопасности, получить ожог проще простого. Корпус может быть металлическим или пластиковым.

Для стационарного аппарата первый вариант намного лучше. Металлический корпус будет более устойчивым. Однако если планируется транспортировка, подход другой. Следует применить пластик.

Трансформатор играет самую важную роль во всей самодельной конструкции. Блоки могут быть разного производства. В основном выбор стоит между электронными и силовыми трансформаторами. Стоит определиться со схемой аппарата на полупроводниковых приборах, тиристорах. В цепи всегда предусмотрено место для вторичной обмотки и блоков вывода.

Регулятор напряжения для выпрямления тока на выходе выбирают отдельно. Регулятор такого плана применяется в зарядных устройствах для батарей. Аналогичные можно найти в стартерах от разных компаний. Таким образом, не будет пульсации, а значит и сварка пройдет стабильно.

Если выбирать электронный блок, то придется слегка разобраться в принципе работы. Специфика схемы позволяет применять исключительно биполярный транзистор. В таком аппарате будет высокое напряжение. Также важно обеспечить обратную проводимость тока.

При выборе конкретного электроблока следует учесть напряжение и максимальное энергопотребление аппарата. Чаще всего встречаются модели на 6 или 9 В. Блоки такого типа вполне удовлетворяют потребностям домашнего мастера. Его можно взять и из старого прибора.

При использовании мощного трансформатора примерно на 24 вольта, необходимо подобрать и электропроводку. Кабель питания должен иметь сечение 2,5 мм или больше.

Согласно технике безопасности, понадобится выключатель, подключенный к проводке. Это позволяет оперативно перекрыть ток при непредвиденной ситуации.

Для питания инвертера или трансформатора понадобятся клеммы. Их одевают методом скручивания. Затем производят подключение к электросети 220 вольт.

Следует использовать исключительно качественные клеммы, которые не начнут плавиться от напряжения.

Последним этапом изготовления самодельного сварочного аппарата является установка держателя и контакта. Это осуществляется с помощью двух проводков, которые идут от клемм. У мастера должна быть возможность спокойно держать заготовку, и фиксировать электрод. Именно это и нужно для сварки.

Специалисты предпочитают плоскогубцы вместо зажимов.

Держатель должен быть длинным. Это более удобно и практично. Появляется возможность проводить сварку даже в узких и труднодоступных местах. Также не будет необходимости часто перемещать трансформатор, если держатель достаточно длинный.

Подробнее о том, как сделать аппарат для сварки скруток своими руками, можно посмотреть в видео.

Электрик УФА

8-964-964-2417

Сделать сварочник для скруток легко и недорого своими руками.

Статья от Электрик Уфа Аким Ильясов.

Если после прочтения инструкции остались вопросы, пишите мне здесь в комментариях.

Самая основная часть, которую нам необходимо приобрести это обыкновенный трансформатор 220/24 Вольт на 250 Вт (0,25 кВа). Найти его в любом городе сегодня, в принципе, не сложно имея хоть какой нибудь интернет. Просто впишите характеристики трансформатора в поиске ЯндексМаркет, и там сразу же повылазят разные интернет — магазины электротоваров с предложениям наших трансформаторов и их доставкой к вам в регион. Чаще всего пересылка делается за 300 рублей, а вы просто забираете трансформатор в пункте выдачи службы доставки. Например компании СДЭК. Их пункты выдачи есть почти во всех городах России. Стоимость трансформатора варьируется от 1000 руб до 1500 руб. Выглядит в точности как на фото ниже

Если по какой то причине вам не удаётся найти трансформатор (хотя это нонсенс), то не отчаивайтесь. Точно такой же трансформатор очень распространённо продаётся в корпусе под аббревиатурой ЯТП 220/24 В (Ящик с понижающим трансформатором). Именно такой я себе и приобрёл. Хоть он и дороже, но зато сразу имеет аккуратный корпус. Цена у него варьируется от 1800 рублей до 2500 рублей. Фото прикладываю ниже.

Этот ящик вы точно сможете найти абсолютно в любом интернет магазине электротоваров, и даже, скорее всего, в обычных магазинах электротоваров вашего города. Предназначен он для использования безопасного (пониженного) напряжения осветительных приборов в помещениях повышенной опасности. Например в сырых подвалах. По сути это и есть наш трансформатор. Ниже прилагаю фото внутренностей.

Вуа — ля, как я и говорил — это всё тот же трансформатор, который нам и нужен. Осталось удалить лишний автомат на выходе, чтобы он не отключался в момент сварки. А автомат на входе питания можем оставить как обычный выключатель, что бы обесточить транс не вытаскивая вилки из розетки.

Кстати говоря о вилке, мы плавно переходим к тому, что нам ещё необходимо приобрести, чтобы сварочник заработал. Большая часть списка найдётся в домашнем хозяйстве любого электрика, поэтому затраты остались совсем небольшие.

  1. Вилка с заземляющими контактами для подключения питающего провода.
  2. Любой гибкий провод с тремя жилами сечением 1,5 мм2 (ПВС 3*1,5 ШВВП 3*1,5 ПУГНП 3*1,5 КГ 3*1,5 и тому подобные) Этот провод мы подключаем непосредственно для питания трансформатора (белый и синий контакты на фото выше). К этому же проводу с другой стороны подключаем вилку. Третью жилу подключить к металлическому корпусу ЯТП
  3. Провод КГ 1*10 м2 для подключения к контактам на выход 24 Вольт (отмечено красным и чёрным на фото выше). Этого провода я рекомендую взять 10 метров. Таким образом, разрезав его пополам, у нас получится по пять метров на каждый из двух красно-чёрных контактов. Такая длина необходима для того, чтобы во время сварки ваш сварочник стоял на полу и не мешал вам своим весом. Данный провод продаётся в любом магазине электротоваров.
  4. Крокодильчик (самый мощненький) на подобии автомобильных проводов для прикуривания аккумулятора от постороннего автомобиля. Тоже можно приобрести во многих магазинах электротоваров, электроники, и автозапчастей. Этот крокодильчик мы цепляем к одному из проводов КГ 1*10 мм, который, напомню, подключен к красно — чёрным контактам 24 В. На любой из двух проводов.
  5. Угольный электрод. Продаётся в специализированных магазинах для сварки. Либо вбиваете в поиске того же Яндекса, и заказываете в интернет магазинах. Стоимость такого электрода от 20 до 100 рублей. Если же и с интернетом не вышло, то можно сходить на конечные остановки троллейбусов. Там повсюду раскиданы графитовые щётки (проставки от рогов). Их там выбрасывают водители троллейбусов при обслуживании рогов, после замены этих щёток. Так же можете спросить у самих водителей эти изношенные щётки. Вобщем этот электрод либо троллейбусную щётку вставляем в подключённый крокодильчик.
  6. Любые дедовские плоскогубцы. Подключаем их к оставшемуся свободному проводу КГ 1*10 мм от красно — чёрных контактов. Ими при сварке, мы будем зажимать скрутку для теплоотвода и контакта.

Внизу будут фотографии всего перечисленного, чтобы иметь визуальное представление.

Я приобрёл вот такой крокодильчик, и мне его хватает. Работаю с ним более года. Правда иногда, при крупных количествах сваренных скруток, он перегревается. Но как правило очень редко. Варю за раз более сотни штук и всё нормально.

Угольный электрод вставляется в крокодильчик омеднённой частью. А голой стороной варим. Хватает такого электрода на целый год. Медную оболочку можно частично удалять по мере изнашивания электрода. Цена вопроса, напомню, 30-100 рублей.

Здесь видим конечную конструкцию сварочника собранного из ЯТП. Весит она примерно 5 кг, что конечно несравнимо больше готового сварочного инвертора для скруток. Однако этот минус с лихвой компенсируется ценой. Он выходит как минимум в два раза дешевле, и в целом является доступным для мастеров, которые не могут себе позволить стоимость готового изделия. При всём этом вес тут не играет никакой роли ввиду того, что во время работы трансформатор находится на полу, а в руках у вас только электрод с плоскогубцами.

Ещё хочу сказать, что это не какой то временный колхозный выход из ситуации. У многих спецов такой сварочник работает ни одно десятилетие. Он не требует к себе ремонта и обслуживания, абсолютно неприхотлив, терпит любые условия эксплуатации. Там нечему ломаться.

При этом он не требует настроек тока. Просто вставил в розетку и варишь. Скрутки получаются ничем не хуже, а даже лучше нежели представлены в рекламных превьюшках к готовым инверторным сварочникам. Ниже привожу фотографии своей первой сваренной скрутки и все последующие.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
