Деревянная лестница трап своими руками

Как правильно сделать деревянную лестницу

Переносные лестницы применяют для доступа на чердак, уборки урожая на деревьях, выполнении ремонта на высоте. Многие изготавливают лестницу из дерева своими руками, т.к. процесс несложный и не требует особой квалификации. Делают стремянки, раздвижные системы, простые конструкции, при этом изделия имеют различную высоту и ширину. Параметры регулируют нормативные документы ГОСТ 26.887 – 1988 и ГОСТ 24.258 – 1988.

Особенности конструкции и устройство

Переносные лестницы должны иметь небольшой вес. Обычно предпочтение отдается древесине как легкому и конструктивно удобному материалу.

Есть определенные требования к устройству и размерам:

  • высота изделия не должна превышать 5 м, при размере более 1,3 м устраивают дополнительные крепления;
  • через каждые 2 метра, а также на уровне нижней и верхней ступеньки нужно делать монтаж стяжек тетивы;
  • для удобства поднятия промежуток между проступями делают 30 – 35 см;
  • ступени крепят не снаружи прогонов, а ставят в специально предусмотренные выемки;
  • лестницы делают не меньше 40 мм между тетивами, чтобы проходил человек;
  • конструкция должна иметь угол на уровне 65 – 70°;
  • подъемное приспособление нужно обрабатывать наждаком, чтобы не было заусениц и острых торцов.

Из всех мобильных разновидностей приставные лестницы относятся к самым распространенным. Они ценятся за невысокую стоимость материалов для изготовления и устойчивость при выполнении работ. Дополнительно предусматривают крюки в верхней части, чтобы крепить конструкцию. Древесину выбирают так, чтобы на ней не наблюдались поперечные щели, продольные трещины были не глубже 5 мм, по длине не превышали 15 см.

Каждый год проводят испытание грузоподъемности (для промышленных вариантов). Каждую ступень поочередно нагружают грузом, который весит 120 кг. Нижние концы вертикальных прогонов защищают резиновыми наклейками или ставят металлические шпильки из арматуры диаметром 10 – 16 мм (для установки на рыхлой земле).

Разновидности приставных лестниц

По сути приставная лестница из дерева состоит из двух вертикальных стоек, на которых укреплены горизонтальные перекладины. Современные конструкции отличаются качествами и техническими характеристиками:

  • простая;
  • выдвижная;
  • складная.

Универсальный подъемник каждый выбирает под себя исходя из направления использования.

Готовую лестницу можно приобрести в магазине. Чаще покупают алюминиевые изделия. Стоимость их высокая, поэтому есть смысл собрать лестницу собственноручно. Стальные и алюминиевые детали не применяют, используют древесину, которая стоит дешевле металла.

С увеличением высоты делают больше ступеней, односекционные схемы делают с учетом человеческой антропометрии, например, роста хозяина. Такие конструкции никогда не бывают винтовыми, только с прямым расположением опорных перекладин. Устройства могут стоять свободно, опираться на стену наклонно или вертикально, быть навесными.

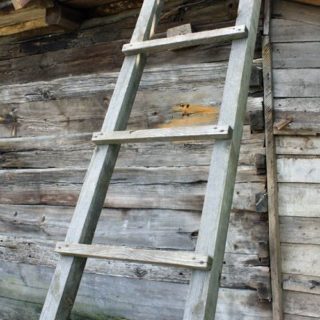

Простая

Лестница нуждается в опоре для устойчивого стояния (стена, столб, ствол дерева). Есть простые однослойные трапы, которые навешивают на вертикальных ограждениях или, например, на коньке крыши, чтобы выполнять ремонт кровли. Есть строения, которые по высоте достигают 20 м, их используют в нестандартных ситуациях или при непредвиденных обстоятельствах, например, пожаре.

Простая разновидность предусматривает сборку лестницы без шарниров и выдвижных конструкций. Каркас состоит из двух вертикальных балок–прогонов (50 х 75 мм), на которых закрепляют поперечные деревянные пластины. Используют поперечные усиления для стягивания струн (балок). Поверхность ступенек делают рифленой или набивают продольные выступающие полосы.

Чертеж и расчет для такой лестницы можно не делать, т. к. строение относится к разряду элементарных. На вертикальных прогонах делают запилы на половину толщины бруса, в которые вставляют перекладины. Ступени прочно садятся в выемки так, чтобы их края были вровень с внешней частью.

Для лестниц выше 3 м используют бруски 50 х 100 мм. Такое изделие имеет значительный вес, в его строении есть свои особенности. Низ всегда делают шире верха, чтобы обеспечить дополнительную устойчивость. У приставной лестницы для кровли наверху делают детали, уклон которых соответствует наклону скатов крыши, чтобы они могли плотно цепляться за конек.

Выдвижная

Внешний вид таких изделий напоминает стандартную конструкцию, но они отличаются тем, что их можно регулировать по высоте. Строение включает несколько выдвижных секций.

Выдвигают сегменты с помощью направляющих роликов, которые делают из стали. Ранее такие элементы применяли для выноса трапов на пожарных машинах, но сейчас устройства нашли применение в частном секторе.

Разновидности выдвижных конструкций:

  • трансформеры;
  • телескопические.

Высоту поднятия человека можно установить на необходимом уровне. Вместе с тем выдвижные лестницы мобильны, имеют небольшую массу. Недостаток в малой устойчивости лестницы, если она раскрыты на всю высоту.

Использование выдвижных лестниц относится к категории высотных работ с повышенной степенью опасности, поэтому к сборке предъявляют повышенные требования надежности.

Места креплений перекладин к тетиве обрабатывают антисептиками и противокоррозионными составами.

Складывающаяся

Складные варианты отличаются от прямых тем, что в них несколько секций скрепляются шарнирами, но не выдвигаются по высоте, а раскладываются. В собранном виде модели представляют собой компактный блок, в разобранном виде он становится высокой лестницей. Такие изделия часто закрепляют стационарно для поднятия на чердак. Хозяин тянет за выпуск лестницы, она раскладывается и превращается в удобный трап.

Складные изделия трудно проектировать так, чтобы все детали взаимодействовали безукоризненно. К стоимости древесины, стандартных стяжек и метизов добавляются подвижные металлические узлы сложного строения, которые имеют высокую цену. Раскладные модели требуют точной сборки и сложного монтажа.

К складным вариантам относят стремянки — это наиболее простые модели, для которых ставят дешевые стандартные шарниры.

Складные лестницы выполняют в виде лестницы с опорным каркасом на другой стороне либо в форме двойной лестницы с двух боков.

Надежность лестницы зависит от угла ее раскрытия, чем он больше, тем устойчивее конструкция.

К складывающимся разновидностям относят веревочные трапы, где ступеньки выполнены из дерева, а вместо струн поставлены канаты.

Достоинства и недостатки лестницы из дерева

Деревянные модели из-за небольшого веса переносят без усилий, поэтому место работы может быть доступно со всех сторон. Стоимость дерева ниже металла, работа с древесиной не требует специальных навыков – сделать мобильное приспособление для подъема может каждый, кто задастся целью. Для стандартных моделей достаточно уметь пользоваться пилой, рубанком, стамеской.

Для складных трапов на чердак в жилом помещении можно подобрать рисунок и текстуру материала, сочетающуюся с другой отделкой интерьера.

На ступеньках из древесины не образуется наледь, в отличие от металлических вариантов, поэтому опасность падения снижается.

Недостатки лестниц из дерева:

  • конструкции имеют небольшой запас прочности и малую грузоподъемность — большинство изделий не может выдержать массу свыше 200 кг;
  • из-за маленькой опорной площади такие трапы являются не слишком устойчивыми;
  • в переносных моделях нет перил, поэтому неудобно подниматься и опускаться.

Древесина относится к капризным материалам и требует регулярного ухода. При малой влажности изделие может пойти трещинами, поэтому поверхность обрабатывают защитными средствами. Доски служат 15-20 лет в зависимости от интенсивности применения и нагрузки.

Необходимые инструменты и материалы для работы

Для простой конструкции нужны молоток, пила и гвозди. Красивая и долговечная конструкция требует дополнительных приспособлений и средств для обработки:

  • молоток для забивки гвоздей;
  • электродрель;
  • удобная пила для точных резов и запилов на боковинах;
  • стамеска, топор, рубанок, напильник;
  • кисточка или валик;
  • пропитка против грибка, плесени, коррозии, столярный клей или ПВА;
  • краска для финишного покрытия, морилка;
  • наждачная бумага для черновой обработки и окончательной шлифовки (№ 40, 60, 120);
  • рулетка, линейка, угольник, карандаш, верстак.

Простую лестницу делают их недорогой сосны, материал не отличается эластичностью, но достаточно прочный. Долговечность изделия можно увеличить, применив лиственницу или березу.

Инструкция по изготовлению своими руками

Вначале готовят опорные боковины одинакового размера по длине. Их строгают рубанком и шлифуют наждачкой до получения гладкой и ровной поверхности. С одного конца каждой стойки срезают кусок дерева под углом примерно 45°, чтобы обеспечить равномерность нижнего упора. Бруски и подготовленные доски для проступей обрабатывают предохраняющими препаратами.

На ровной плоскости выкладывают параллельно два прогона так, чтобы между ними был промежуток 65 см. Их фиксируют в таком положении.

Изготовление деревянной лестницы своими руками:

  • зазубрины делают на расстоянии 35 см от низа по поперечным меткам с шагом 30 см (частота ступенек);
  • по меткам пропиливают резы на глубину 20 мм;
  • выше пропила на 5 см скалывают стамеской ступеньку, так делают места для крепления досок-ступеней;
  • поперечины ставят в полученный паз, фиксируют гвоздем или саморезом;
  • если лестница кверху сужается, срезают боковые части поперечных досок, которые выходят за габариты;
  • для стяжек под верхней и нижней ступенькой в теле тетивы сверлят по паре отверстий.

В отверстия 10 мм ставят шпильки с шайбами и вверху располагают по 2 гайки. Для затягивания используют гаечные ключи. Готовое изделие обрабатывают морилкой или красят масляной краской. Сверху крепят крюки, чтобы работать с подставкой под углом больше, чем 70°.

Правила эксплуатации

Готовая лестница смотрится аккуратно, но такой вид сохраняется недолго, если изделие не пропитывать защитными составами или не окрашивать. Бактерии проникают в волокна древесины, начинается гниение.

Правила предварительной обработки древесины:

  • первый слой пропитки наносят и оставляют на пару часов для высыхания;
  • второй раз пропитывают и также ждут 2 часа;
  • используют лак, чтобы получить красивый вид и блеск. Изделие можно использовать через 2 дня.

Если лестницы транспортируют в автомобилях, их крепят так, чтобы исключить перемещение по кузову, и не испортить внешний слой краски. Перед применением после перерыва проверяют функциональность конструктивных узлов и визуально осматривают на предмет появления трещин или сколов.

Приставляют трап к плоской вертикальной и надежной поверхности, оба верхних конца должны иметь упор.

Раз в год нужно испытывать конструкцию на прочность. Если изделие не прошло проверку, его не используют для работы.

Чертежи деревянных лестниц своими руками: выбор типа лестницы. Параметры для проектирования

Многие люди в нашей стране предпочитают самостоятельно делать те вещи, за которые специалистам пришлось бы заплатить немалые деньги. Если для этого есть знания, умения и опыт – почему нет? В этой статье речь пойдет о том, как выполнить чертежи лестницы из дерева своими руками, какие параметры использовать для этого, и как их связать между собой.

Монтаж ступеней

Любому чертежу предшествуют расчеты, на основе которых определяются размеры всех частей лестничного марша. Он должен быть максимально безопасным и удобным для передвижения в любую сторону – как вверх, так и вниз.

Чтобы он получился именно таким, при проектировании нужно постараться не выйти за рамки рекомендованных параметров крутизны лестницы, её ширины, размера ступеней и т.п.

Выбор типа лестницы

Самой удобной считается широкая, прямая и пологая лестница, но сделать её такой не всегда возможно. Чаще наши желания ограничиваются формой и площадью оставленного для неё места, площадью помещения, в котором она будет находиться, наличием всевозможных препятствий.

Возможные варианты устройства

Какие параметры нужно учитывать, выбирая тип и выполняя чертежи лестниц из дерева?

  • Крутизна или угол подъема. Этот параметр должен находиться в пределах от 23 до 37 градусов. Понятно, что чем круче угол, тем меньше места потребуется для установки конструкции. Если нехватки площади не существует, можно сделать её и более пологой или заменить пандусом (наклонной площадкой). Но при дефиците места увеличивать крутизну лестницы не рекомендуется. Лучше подумать над винтовыми конструкциями или лестницей с несколькими маршами и поворотными площадками.

Уменьшить крутизну можно, применив конструкцию с забежными ступенями

Обратите внимание. Инструкция запрещает устройство в жилых помещениях межэтажных лестниц крутизной более 40 0 , так как спуск с них становится небезопасным, а при наклоне более 45 0 – возможным только вперед спиной.

  • Просвет. Минимальная высота между потолком и ступенью должна быть не менее 2 метров, чтобы человек любого роста при подъеме не испытывал дискомфорта. То есть, просвет для выхода на верхний этаж должен быть таким, чтобы, идя по лестнице, не приходилось нагибаться или наклонять голову. Если просвет уже существует, и совместить его с прямой одномаршевой лестницей нормальной крутизны не получается, нужно выбирать другой вариант конструкции.

Одномаршевая лестница: простое решение

  • Ширина марша. От неё зависит пропускная способность лестницы и удобство использования. В частном доме или квартире она не должна быть меньше 0,9-1 метра. Однако если лестница имеет простую форму и расположена вдоль стены, допускается уменьшить ширину марша до 0,8 метров. Этого достаточно для того, чтобы два человека могли разминуться на ступеньках, а также для подъема по лестнице габаритных предметов. Если же вы делаете чертеж деревянной лестницы на второй этаж винтовой конструкции, то расстояние от её края до центральной стойки следует принимать не менее 1,1 м.

Для справки. Менее 80 см шириной могут быть только вспомогательные лестницы, ведущие на чердак, в подвал или на мансарду садового домика. Но это не обязательные требования, а лишь рекомендации. На практике часто приходится ими пренебрегать ради экономии жилой площади.

Основные параметры для проектирования деревянной лестницы

Первое, что требуется сделать для определения оптимального типа лестницы и проведения расчетов, это начертить план помещения, из которого она будет вести на верхний этаж. На плане выделяется отведенная под неё площадь, место начала подъема, направление движения.

Если при этом лестница примыкает к стенам, нужно отметить на них все существующие проемы, ниши или выступы с указанием габаритных размеров, привязанных к плану: ширины, высоты, расстояния до углов помещения и т.д.

Необходимая ширина лестничного марша

После этого в соответствии с имеющимися данными можно задавать параметры и делать чертежи деревянных лестниц на второй этаж.

Как спроектировать удобную лестницу

Главными параметрами для расчетов являются угол подъема, число и размеры ступеней. Чтобы лестница получилась безопасной и удобной, желательно «попасть» в рекомендованные СНиПом предельные значения.

О том, какими должны быть крутизна и ширина марша, мы уже говорили.

Что же касается высоты и ширины ступеней, то для их определения пользуются следующей формулой: 2с + b = 60-65 см, где

Читать еще:  Как обогреть дом с помощью электричества экономно

  • с – высота подступенка (подъема на одну ступень);
  • b – ширина ступени (проступь);
  • 60-65 см – средняя длина шага человека.

Подобный чертеж с заданным углом наклона, выполненный в масштабе, поможет определиться с количеством и размером ступеней

Подбирая значения с и b, нужно учесть, что ширина проступи должна быть достаточной для того, чтобы опираться на неё всей стопой, т.е. в пределах 20-40 см. При этом для удобства подъема высоту подступенка не следует делать слишком большой – оптимальной считается высота около 15-18 см.

Обратите внимание. При проектировании винтовых лестниц или конструкций с забежными ступенями ширина узкой части проступи не должна быть менее 10 см. Увеличить ширину можно, отказавшись от подступенка, или за счет нависания верхней проступи над нижней, но оно должно быть не более 5 см.

Основным параметром для выбора крутизны является высота этажа с учетом толщины межэтажного перекрытия (см. рис. выше).

Начертив своими руками подобную схему и варьируя в заданных пределах угол наклона, можно вычислить длину лестницы в плане и количество ступеней.

Допустим, высота помещения составляет 270 см, а максимальная длина лестницы в плане может быть 450 см.

  • Угол наклона при этом составит около 31 0 , что соответствует норме.
  • Количество ступеней определяется делением общей высоты на высоту подступенка, которую принимаем равной 15 см: 270 : 15 = 18 шт.
  • Разделив длину лестницы на количество ступеней, получим ширину проступи: 450 : 18 = 25 см.

Подставим полученные значения в приведенную выше формулу: 2 х 18 + 25 = 61 см. Итоговое значение попадает в рекомендованную «вилку» 60-65 см, значит, лестница с такими параметрами будет удобной и безопасной.

Можно попробовать увеличить крутизну, уменьшив тем самым длину лестницы, чтобы сэкономить место. Но при этом все прочие параметры должны соответствовать норме.

Создание чертежей

Чертежи деревянной лестницы делаются на основании произведенных расчетов с использованием полученных размеров. Конфигурация и размеры тетивы или косоура зависят от количества ступеней, их ширины и высоты, толщины проступи, от угла наклона и других параметров конструкции.

Схема устройства прямой лестницы на тетивах

В чертежах оформляются и такие детали, как балясины, опорные столбы, перила. Их толщину и форму следует учитывать при определении ширины марша.

Несколько сложнее самостоятельно разработать проект лестницы сложной конструкции – поворотной, винтовой, дугообразной. Чтобы упростить задачу, можно найти подходящие чертежи конструкций деревянных лестниц на тематических сайтах и подогнать их под свои размеры.

Чертежи деревянных лестниц своими руками

Те, кто хорошо разбирается в компьютерных программах, могут использовать специальные приложения для создания схем и чертежей в электронном виде. Среди них есть как простые любительские, так и профессиональные программы, с функцией трехмерного изображения.

Заключение

Ни только жилые загородные дома, но и дачные домики часто бывают двухэтажными или с жилой мансардой. В них необходимо предусмотреть возможность свободного передвижения между этажами. Одно из самых экономичных решений в таких случаях – это самостоятельное изготовление деревянной лестницы, удобной для хождения, переноса мебели и других тяжелых и габаритных предметов.

Это непростое дело начинается с расчетов и проектирования, выполнения чертежей отдельных деталей и схемы их соединения. Как это сделать, вы узнаете из изложенного выше материала. Кроме того, в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Пошаговая инструкция по изготовлению приставной деревянной лестницы

Приставная лестница является полезным атрибутом в любом доме, особенно загородном. Она незаменима во время ремонта, при проведении строительных работ, при сборе урожая в саду или обработке деревьев. Ее можно купить в любом строительном магазине. Но каждый хозяин должен понимать, что приставную деревянную лестницу можно сделать и своими руками, и это совсем не сложно, если иметь под рукой данную пошаговую инструкцию.

Плюсы и минусы деревянной лестницы

Конструкция из древесины имеет ряд неоспоримых преимуществ над покупными металлическими вариантами:

  1. для ее изготовления используют экологически чистый материал;
  2. изделие легко собрать самостоятельно;
  3. поддается легкой обработке, не требуя при этом большого количества дополнительных средств, обойтись можно лишь лаком или краской.
  4. благодаря естественной красоте дерева лестницу можно использовать в качестве элемента декора для создания стильного интерьера.

Приставная лестница легка для переноски и абсолютно экологична

Несмотря на высокую популярность среди дачников и владельцев частных домиков, у изделия есть некоторые минусы. Основными недостатками считаются:

  1. низкая грузоподъемность – такие конструкции выдерживают, как правило, не более 120-150 кг;
  2. неустойчивость – деревянные стремянки в этом смысле более предпочтительны;
  3. подверженность воздействию внешних климатических факторов: резкие перепады температуры, влага и солнечные лучи делают свое дело – лестница со временем начинает гнить, рассыхаться, скрипеть под ногами.

Чтобы продлить срок эксплуатации изделия, его нужно хранить не на улице под открытым небом, а в помещении с умеренно влажным воздухом и постоянной температурой. Кроме того, следует позаботиться о ее защите с помощью различных средств: пропиток, антисептиков, лаков или красок.

Важные особенности конструкции

В отличие от раздвижной либо складной, приставная лестница имеет очень простое устройство. Она представляет собой цельную конструкцию, состоящую из двух длинных деревянных брусков и ступеней.

Боковые балки или тетивы выступают в качестве опор сооружения, которые соединяются перекладинами. Такое изделие предполагает отсутствие каких-либо механизмов, поэтому любой может сделать лестницу без наличия определенных навыков и знаний.

Инструменты и материалы

Чтобы сделать переносную лестницу, первым делом надо выбрать строительный материал. Учитывая условия ее эксплуатации, он должен иметь высокую степень износостойкости.

Для этих целей используют преимущественно хвойные породы дерева, сочетающие в себе прочность, низкую стоимость. Однако профессионалы советуют раскошелиться один раз, но купить качественные дубовые или кленовые брусья. Срок их эксплуатации гораздо больше, чем хвойных.

Для работы также понадобится небольшой набор инструментов и материалов:

  • пила;
  • саморезы;
  • шуруповерт;
  • рулетка;
  • антисептик;
  • клей по дереву;
  • башмаки из резины для упора.

Инструкция по изготовлению

Чтобы конструкция была максимально полезной в хозяйстве, при ее изготовлении следует учитывать некоторые правила:

  1. Максимальная длина составляет 5 м, рекомендуемый шаг поперечин – 35 см.
  2. Ступени крепят в пазы тетивы.
  3. Для укрепления конструкции опоры скрепляют внизу, вверху и в середине через каждые 2 м металлическими стяжками.
  4. Для опор необходимо использовать насадки или «башмачки», которые обеспечивают устойчивость изделия.

Расчет размеров

Несмотря на то что прямые лестницы просты в исполнении, без схемы или чертежа все равно не обойтись. Для их составления необходимо произвести простой расчет размеров изделия.

1 – тетива (опорные балки); 2 – ступени; 3 – стяжка жесткости.

Рекомендуемое расстояние между опорными балками (1) должно составлять внизу 0,6 м и 0,4 м вверху. Интервал между ступенями (2) равняется приблизительно 35 см. Для состыковки балок и ступеней в тетиве выбирают пазы, а на конце ступени делается шип длиной от 4 до 5 см. При сборке конструкции понадобятся стяжки (3) с расчетом 1 штука на два метра.

Лестница для наружных работ изготавливается из брусьев, которые должны соответствовать следующим критериям:

  • они должны быть одинаково ровными, как братья-близнецы;
  • трещины, сучки, сколы недопустимы на опорных балках – наличие даже очень маленького дефекта способно привести к внезапному разлому конструкции;
  • при высоте лестницы менее 3 м сечение бруса опорных балок должно быть не менее 4×6 см, при высоте более 3 м – не менее 4×8 см;
  • сечение ступеней-поперечин и стяжки – 3×6 см.

Сборка конструкции

Чтобы собрать простую деревянную лестницу своими руками, необходимо четко следовать пошаговой инструкции:

  • Чтобы укрепить конструкцию и придать горизонтальное положение верхней грани ступени при наклоне, нужно выполнить зарубки:
  1. По всей длине бруса нанесите метки там, где будут установлены ступени.
  2. Отмерьте от меток ширину перекладин (5см), поставьте вторую метку, нарисовав края зарубок под угольник.
  3. Поставьте метки на боковых гранях с обеих сторон и на нижней глубину зарубки (1,5-2 см).
  4. Выполните на отмеченную глубину пропил.
  1. Проведите косую линию, соединив метки.
  2. Снимите слой древесины, поставив топор лезвием на верхнюю метку и постукивая по нему молотком.

  1. Выровняйте топором скос зарубки.
  2. Подобным образом сделайте зарубки на двух опорных балках.

  • Отшлифуйте грани тетивы с помощью шлифмашинки.

  • Прошлифуйте скос зарубки.

  • Нанесите на зарубки краску, дайте ей подсохнуть.

  • Приступаем к ступеням. Снимите аккуратно на каждой доске фаску.

  • Сделайте один из торцов базовым. Для этого поставьте угольником разметку, отпилите неровные края, отшлифуйте торцы.

  • Обработайте бруски шлифовальной машинкой точно так же, как тетивы.
  • Переходим к изготовлению верхней и нижней перекладин. Первая делается короче второй. Ширину выбираете сами. В нашем примере она составляет 65 см внизу и 45 вверху. С помощью рулетки отмерьте необходимую длину.

  • Начертите линию распила и отрежьте лишнее.

  • Отшлифуйте торцы.

  • От края каждого бруска отступите 2 см, проведите линию и отметьте на ней середину.

  • В пункте пересечения линий сделайте сквозное отверстие.

  • Выполните сверлом зенковку.

  • Поставьте перекладины в зарубки и выровняйте конструкцию таким образом, чтобы торцы ступеней были вровень с боковыми гранями опорных балок.

  • Найдите сверло, которое будет на 0,3 мм меньше диаметра стержня резьбы.
  • Через сквозные отверстия в ступенях поставьте метки на зарубках. Затем, убрав перекладины, просверлите отверстие на 2/3 глубины.

  • С тыльной стороны ступенек в местах их примыкания к опорам нанесите краску.
  • Поставьте перекладины на место и прикрутите их саморезами.

  • Прикручиваем оставшиеся ступени. Положите бруски в зарубки и расположите торцы вровень боковым граням тетивы.

  • Отметьте нужную длину с другой стороны и отпилите лишнюю длину промежуточных перекладин.
  • Оставшиеся ступени подготавливаются и устанавливаются так же, как и первые две.
  • Дополнительно для противостояния скольжению установите на нижние торцы опорных балок резиновые колпачки – их можно купить в магазине стройматериалов или изготовить самостоятельно.

Используя эту схему сборки лестничной конструкции, вы сможете легко и быстро достичь ожидаемого результата.

Покраска и защитная обработка

Собранная приставная лестница требует обработки дополнительными средствами. Это позволит улучшить ее эксплуатационные характеристики и защитить от негативного воздействия окружающих природных факторов.

В качестве защитных средств подойдут краски, лаки. Для покраски лестницы строго запрещено пользоваться масляными красками. Они делают конструкцию скользкой. Вместо них подойдет обычная олифа. Она наносится несколькими слоями и покрывается сверху лаком. Защитные средства наносятся на конструкцию с помощью валика или кисточки.

Деревянная лестница на второй этаж своими руками

Монтаж деревянной лестницы своими руками – это трудоемкий и достаточно сложный процесс для новичка, так как требует определенной подготовки, навыков и умений.

Очевидно, что надежно закрепленные и идеально подогнанные элементы лестницы делают конструкцию максимально устойчивой, надежной, исключаются скрипы, шатания и деформации. Тем не менее, начинающие мастера зачастую пренебрегают простыми правилами, что приводит к перекосам, преждевременному разрушению и другим крайне неприятным последствиям.

В этой статье мы постараемся рассказать о ключевых моментах сборки и монтажа поворотных маршевых лестниц для того чтобы вы не допустили ошибок на практике.

Если у вас нет готового проекта, мы рекомендуем вам воспользоваться нашим онлайн-калькулятором расчета лестницы. Он позволяет получить готовую смету, набор чертежей, 3D-модель и рекомендации для изготовления наиболее удобной конструкции.

Содержание

  • Введение
    • Направление волокон древесины
  • Крепление опорных столбов к полу
  • Монтаж косоура
    • Пристенные косоуры
    • Внешние косоуры
    • Соединение косоуров между собой
  • Крепление ступеней к косоуру
  • Монтаж лестниц на тетиве
    • Крепление ступеней к тетиве – способы
  • Установка балясин и перил своими руками
    • Способы крепления балясин
    • Установка перил на лестницу
    • Крепление поручня к столбу

Введение

Установка лестницы, как и любого другого строения, выполняется поэтапно. В первую очередь всегда монтируются детали, которые выполняют функцию несущих элементов и доступ, к которым будет затруднен в дальнейшем.

Однако точная последовательность сборки отдельных элементов у каждого мастера своя и любой из этих способов не претендует на звание единственно верного.

Чтобы избежать асимметрию, после каждого этапа работ проверяйте уровнем соблюдение горизонтальных и вертикальных проекции.

Направление волокон древесины

При изготовлении элементов лестницы следует обратить особое ВНИМАНИЕ на направление волокон древесины. Чертежи должны обязательно переноситься на исходный материал с учетом этой особенности, вдоль наибольшего направления шаблона.

Древесина обладает таким качеством, как анизотропность – то есть ее физико-механические свойства отличаются в зависимости от направления внутри среды. Например, прочность древесины на сжатие вдоль волокон в 3-4 раза больше, чем поперек, на растяжение – более чем в 30 раз, аналогичны показатели на излом и скол. Профессиональные столяры знают эти нюансы и производят продукцию в соответствии с определенными правилами, которые позволяют добиться максимально высокой надежности конечного изделия.

Например, забежная ступень в месте соединения с поворотным столбом имеет достаточно небольшую поверхность опоры, в результате чего на это место воздействует повышенная нагрузка. Если волокна древесины располагаются параллельно передней кромке (то есть вдоль большей стороны) – нагрузка распределяется равномерно на весь элемент, а если перпендикулярно – то рядом с местом крепления в скоровом времени произойдет излом вдоль направления волокон в наиболее узком месте.

Аналогичная ситуация с косоурами в местах спила под ступени – направление волокон древесины обязательно должно быть параллельно верхним и нижнем граням доски. В противном случае, неразумное расположение волокон обязательно приведет к появлению дефекта.

Сообщества › Сделай Сам › Блог › Изготовление лестницы своими руками

Привет всем!

Как и обещал ранее, сегодня расскажу вам как я изготовил деревянную лестницу дачного домика своими руками.

Не для кого не секрет, что если приобретать готовую лестницу в специализированных магазинах или нанимать специалистов для изготовления и монтажа лестницы, то это для вас обойдётся как минимум дорого. Я же пошёл менее затратным способом в финансовом плане и менееее трудоёмким в плане самих работ. Но обо всём по порядку.

Читать еще:  Новый технический регламент 2020 для детских площадок

Перед самостоятельным изготовлением изначально нужно измерить длину (2800мм) и высоту места (2800мм), где вы хотите установить лестницу.

Ширина лестницы обычно берется стандартной или уменьшается/увеличивается исходя из ваших предпочтений и комфорта перемещения на ней.

После этого, исходя из ваших размеров, нужно будет рассчитать необходимое количество ступеней. После данных расчетов вы сможете определиться с количеством необходимых материалов для изготовления лестницы.

Независимо от наличия или отсутствия опыта изготовление лестницы своими руками любому мастеру следует начать с расчетов и проектирования. Проект следует ориентировать на безопасность и создание лучших условий для перемещения.

Расчет размеров ступеней и уклона лестничного марша.

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3).

Оптимальный угол подъема винтовых лестниц — 25—35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы.

Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа.

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа.

Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм).

После того как все расчеты готовы приступайте к расчету необходимых вам материалов и их закупке.

Для постройки своей лестницы я использовал мебельные клеёные щиты из сосны толщиной 40мм (4см). Ступени и боковины лестницы имеют одинаковую ширину, так получается меньше обрезков при раскрое листов (щитов) по длине заготовок.

Большие и маленькие резные балясины проще купить, чем изготовить. Тем более, они имеют одинаковую высоту (90см), что облегчает их последующую резку под нужный вам угол.

После раскроя и нарезки заготовок в точные размеры, на косоурах (боковины лестницы) размечаем карандашом места размещения ступеней.

Наружние кромки на ступенях и косоурах обрабатываем фрезером, с целью получения закругленной кромки.

Потом я брал готовую ступеньку и прикладывал по разметке, по очереди, к каждой стороне косоуров, обводя каждую сторону карандашом.

Для более точной подгонки рекомендую промаркировать каждую сторону ступени в местах будующих стыков ступени с косоуром отдельно.

Когда все ступени прорисованы на косоурах, делаем разметку для отверстий, по два с каждой стороны. Сверлим отверстия, они нам потом понадобятся для притяжки ступеней с наружной стороны конфирматами.

Просверлив отверстия приступаем к «выборке» дерева эл.Фрезером на косоурах не выходя из размеров ступени, обведенной ранее карандашом на косоуре.

Глубину выборки я делал на10мм (1 см).
Получив нужные «ямочки-углубления», вставляем каждую ступень в косоур согласно разметки.

Вы получите вид почти готовой лестницы:) С наружних сторон в уже готовые отверстия вставляем дрель со сверлом для винтов-конфирматов и делаем нужные отверстия.

Торцы каждой ступени промазываем столярным клеем, вставляем ступени в посадочные места на косоурах и прикручиваем конфирматы. Глубину залегания шляпки конфирмата я делал 5мм от наружной поверхности, чтобы потом туда вбить деревянные чёпики и закрыть визуально места крепления на боковой наружной поверхности.

Деревянные чёпики продаются в магазинах диаметрами 4-12мм. Я их тоже сажал на столярный клей.Основная «пешеходная» часть лестницы готова!

Устанавливаем и крепим лестницу на место.

После этого, собираем «узлы» балясины-перила. Баляны необходимо крепить к рейкам, привинчивая их сверху и снизу. В нижней части я по НЕ знанию начал крепить балясины прямо к косоуру конфирматами под углом 45градусов, это было ошибкой! Но раз уж начал так, то так и пришлось закончить нижнюю часть крепления.

Верхнюю часть уже сделал как положено! Т.е. балясина привинчена к рейке, сама рейка привинчена к периле с внутренней стороны, с боков рейка прикрывается фальш-рейкой, которая прибивается маленькими тонкими гвоздиками.

После того как вся конструкция лестницы собрана воедино, все ненужные щели и зазоры промазываем шпатлевкой в цвет дерева.

После высыхания шпатлевки делаем зачистку всех стыков шкуркой.

Протираем всё слегка влажной тряпочкой и после высыхания наносим защитное покрытие для древесины. После высыхания, окрашиваем лаком.

Лестница на второй этаж своими руками из дерева с поворотом на 90: создание качественной конструкции

Приобретение готовых изделий сопровождается дополнительными затратами. Не получится полностью контролировать процесс изготовления отдельных элементов. Усложнится решение нестандартных задач. При наличии элементарных навыков лестница на второй этаж своими руками из дерева с поворотом на 90 будет создана достаточно быстро и без ошибок. Но для предотвращения лишних трудностей понадобится предварительная подготовка. Для этого пригодятся данные, приведенные в этой статье.

Разные конструкции и определение основных параметров

Так как в дальнейшем будут упоминаться специальные термины, лучше сразу пояснить некоторые определения.

Косоуры выполняют функции опор. Именно на эти элементы устанавливают ступени. Тетива прикрывает элементы крепления. Вместо плавного поворота могут использоваться площадки.

Подступенки – это не обязательный элемент

Без этих вставок даже крупная конструкция выглядит легче. На рисунке хорошо видно, что без подступенков обеспечивается хорошее естественное освещение. Недостатком является необходимость использования более толстых заготовок для ступеней. Это обеспечит отсутствие деформаций под весом пользователей в процессе эксплуатации.

Это специфическое название образовано от немецкого слова bolz (болт). Таким приспособлением скрепляют между собой ступени для обеспечения жесткости конструкции.

Конструкция крепится к стене с применением анкеров и кронштейнов

В этом варианте косоуры, больцы и другие видимые опорные части не используются. Внутри толстых ступеней скрыт прочный каркас. Он присоединяется к стене с помощью крупных анкерных болтов. Несмотря на внешнюю простоту, реализация такого проекта базируется на сложном точном расчете. Применяются усиленные элементы крепления. Явным недостатком является полное отсутствие перил.

В этом варианте дополнительная опора создана струнами. Они же повышают уровень безопасности

Статья по теме:

Фото лестниц на второй этаж в частном доме. В статье мы рассмотрим какие бывают конструкции, в чем преимущества металлического каркаса, как правильно осветить прямые и винтовые лестницы, а также рекомендации специалистов, которые необходимо учитывать при монтаже.

Какой материал лучше применять

Чтобы сделать лестницу на второй этаж своими руками без лишних затруднений, рекомендуется применение древесины. Недостатки иных материалов приведены ниже.

Деревянная обшивка строительной конструкции

Важно! При выборе материала оценивают внешний вид, трудность обработки, необходимость защитных мероприятий и условия эксплуатации. Комплексная проверка перечисленных параметров поможет принять правильное решение в конкретной ситуации.

Последний вариант не слишком сложно реализовать самостоятельно. Здесь надежное основание можно создать из бетона, кирпича. Но далее рассмотрены сооружения, целиком из дерева. Этот материал легче. Он хорошо поддается обработке, что упрощает изготовление изделий сложной формы. Ремонт и модернизация также будут выполнены без лишних затруднений и затрат.

Следует только отметить некоторые особенности разных видов древесины:

  • Сосна – самый «демократичный» материал. Она стоит недорого, но надо выбирать изделия высших сортов. Следует помнить о том, что сучки снижают прочность, а некоторые крупные дефекты значительно ухудшают эстетические характеристики.
  • Изделия из дуба – прочные и надежные, устойчивые к истиранию. Этот материал дорогой, но разовая инвестиция в долговечную конструкцию вполне может быть экономически целесообразной.
  • Но такую сложную форму перил создать можно только при наличии хороших профессиональных навыков.
  • Лиственница успешно противостоит процессам гниения. Она лишь немного уступает дубу по твердости, но стоит дешевле.
  • Детали из бука портятся при повышенной влажности. Их надо хорошо защищать пропитками и лаковыми покрытиями, чтобы предотвратить образование трещин.

Дубовая лестница выглядит респектабельно

Какими параметрами отличается лестница на второй этаж своими руками из дерева с поворотом на 90°

К следующим иллюстрациям сделаны примечания. Они поясняют важные особенности разных вариантов.

Здесь угол поворота несколько больше 90°

Чтобы гармонично вписать лестницу в интерьер пришлось сделать изогнутые перила. Их значительная ширина необходима для обеспечения достаточной жесткости на нижнем участке. Верхняя часть опирается на строительные конструкции дома.

Поворотная площадка размещена на высоте более 1 метра

Такая конструкция занимает много места. Но подобное решение необходимо при большой высоте потолков. Для получения отличных эстетических характеристик нижняя видимая часть лестницы полностью закрыта деревянными панелями. В подоконнике создан вырез. Это — пример того, как важно при установке новых конструкций учитывать параметры определенного помещения.

Читать еще:  Какой линолеум подойдет для вашей кухни

Сосновая лестница на второй этаж своими руками из дерева с поворотом на 90 градусов

Подобный проект реализовать не слишком сложно. Здесь использованы недорогие материалы. Небольшое количество элементов и отсутствие сложных форм также надо отнести к явным преимуществам. Несмотря на простоту, изделие вполне функционально. Оно соответствует современному дизайну.

Особенности лестницы на второй этаж своими руками из дерева с поворотом на 180°

Такое решение увеличивает занимаемую площадь. Но оно необходимо для создания плавного подъема при большом расстоянии между этажами.

В этой винтовой лестнице поворот создан плавно, по всей высоте. Центральный столб выполняет функции основной опоры

Алгоритм расчета лестницы на второй этаж своими руками

В следующей таблице приведены значения, которые опытные профессионалы рекомендуют использовать при расчетах размеров деревянной лестницы на второй этаж:

ПараметрВеличинаПримечание
Угол подъема по отношению к горизонтали20 – 45 градусовЗдесь указаны предельные значения. Лучше использовать диапазон от 25 до 36 градусов.
Высота одной ступениОт 12 до 23 смКак и в предыдущем случае, средний уровень – самый комфортный.
Максимальная/минимальная глубина забежной ступени40/10При других размерах пользоваться лестницей будет неудобно.

Надежная опора на ступеньку будет обеспечена при глубине последней, не меньше длины стопы. Но и чрезмерное увеличение не нужно. Для предотвращения ошибок учитывают нормальную длину шага от 60 до 64 см. Проверяют правильность расчета следующей формулой: 2В+Ш=62 см, где В и Ш, высота и ширина ступеней соответственно.

Для создания чертежей лестницы на второй этаж своими руками из дерева используют традиционные инструменты, компьютеры, специализированное ПО. В любом случае можно применять следующий алгоритм действий:

Угол наклона и предназначение лестницы

На этом рисунке видно, что при ограниченном свободном пространстве приходится использовать слишком крутые подъемы. В таких случаях применяют трапы, иные специальные конструкции.

Выдвижная лестница применяется по мере необходимости. В сложенном состоянии она убирается под декоративное покрытие потолка

Статья по теме:

В данной публикации мы поговорим о типах лестничных конструкций и разберемся, каким образом рассчитать все основные размеры. Выполнить расчет лестницы онлайн помогут специально разработанные нашей командой калькуляторы.

Пошаговая инструкция для изготовления лестницы из дерева на второй этаж

Для работы понадобятся:

  • Топор, дрель, молоток, напильник, ножовка с полотном по дереву.
  • Обрезная доска с толщиной от 40 до 50 мм; брус для силового каркаса (100 х 100 мм), балясины и поручни.
  • Саморезы, анкера, иные крепежные изделия.
  • Строительный уровень, угольник.
  • Пропитки, защитные и декоративные лаки.

Эта пошаговая инструкция деревянную лестницу своими руками поможет создать без ошибок:

Практические рекомендации

В этом списке собраны советы, которые упростят реализацию проекта:

  • Такие сооружения лучше размещать в нежилых помещениях.
  • Простую лестницу на чердак своими руками (с площадкой) сделать проще, чем конструкцию с забежными ступенями сложной формы.
  • Внешний вид должен соответствовать параметрам интерьера.
  • Если на второй этаж будут перемещаться крупногабаритные и тяжелые вещи, характеристики конструкции изменяют определенным образом.

Свободное пространство под маршами используют для монтажа шкафов, иных мест хранения

Общий вывод

Лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов создать можно с отличными потребительскими и эстетическими характеристиками. Для этого надо внимательно подготовиться с учетом сведений, изложенных в данной статье. Если изготовление отдельных элементов вызывает затруднения – поручите соответствующие работы профессионалам.

Лестница-стремянка из дерева своими руками по чертежам

Изготовление стремянок вполне доступно домашним мастерам, имеющим в своем распоряжении стандартный набор инструментов и базовые навыки сборки деревянных конструкций. Переносная складная лестница для сада, дачи и частного дома — собранная своими руками стремянка делается из вполне доступной древесины после простой подготовки.

Для обеспечения безопасности и долговечности использования мы рекомендуем использовать готовые стремянки от завода ДИРС — https://ooodirs.ru/.

Виды и конструкции стремянок для сборки своими руками

Как сделать лестницу стремянку из готовых брусков с помощью простого набора инструментов? Разберемся в нюансах и сначала выберем наиболее устраивающий нас тип лестницы. Видов стремянок немного, но по готовым чертежам стремянок вполне можно составить о них представление.

1. Делаем стремянку из бруса — распространенное решение, пригодное для квартиры, дачного домика, работы на участке. На представленном чертеже видно, что это сужающаяся кверху лестница с перекладинами, имеющая опору с задней стороны. При хранении занимает немного места, легко переносится, сохраняет устойчивость на ровной поверхности. Сделанная своими руками лестница стремянка этого типа свободно выдержит вес до 110-120 кг (в зависимости от качества древесины).

2. Стул стремянка самодельная — прочная устойчивая опора, которую можно трансформировать в удобное сиденье и использовать в помещениях, чтобы забраться на высоту до полутора метров.

Идея хороша, но это не лестница в чистом виде, а скорее многофункциональный предмет обихода. Обладает хорошей устойчивостью, но весит больше лестницы и занимает больше места. Такую стремянку не повесить на стену.

3. Широкая стремянка-подставка или стеллаж. Подойдет для дачи и квартиры, если вы готовы встроить в интерьер приспособление, на котором можно и расставить предметы (банки, горшки с цветами), и при необходимости расположиться для ремонта в помещении.

Такая стремянка своими руками занимает место, становится частью обстановки, но может быть и складной. Если присмотреться к этому чертежу деревянной стремянки, то можно найти узлы соединений, пригодные для установки шарниров и петель.

4. Стремянка с площадкой — модификация стремянки-тумбы, на которой удобно стоять.

Чертеж стремянки в виде тумбы или стула на косоурах подскажет, как лучше подготовить материал.

Это решение подойдет, если вы не стремитесь сделать деревянную стремянку своими руками непременно складной, рассчитываете на нее как на часть обстановки, например, на балконе, в хозяйственном помещении, на даче.

В зависимости от того, какой тип лестницы стремянки вы выбрали, следует сформировать комплект из бруса, доски, креплений, шарниров и других деталей.

Из какого дерева лучше сделать своими руками лестницу стремянку

Начнем с материалов. Стремянка из дерева своими руками должна быть легкой, прочной и способной выдержать переменные нагрузки.

Изготовление стремянок в условиях домашних мастерской означает, что у вас будет покупной материал в виде бруса.

По соотношению стоимости и качества древесины:

  • сосна — легкая, смолистая, мягкая в обработке и среднепрочная конструктивно, почти не подверженная гниению при правильной обработке, дешевая;
  • ель — похожа на сосну, стоит недорого, но при выборе елового бруса нужно внимательно изучить каждую заготовку, так как ель сучковата, это не допускается при изготовлении тетивы и перекладин лестницы;
  • лиственница — как все хвойные, не гниет, но ее древесина охотно впитывает влагу, значит, со временем вероятно коробление тетивы и перекладин стремянки;
  • осина — плотная, тяжеловатая, не гниет, но сложна в обработке, хотя при наличии навыков и качественного инструмента отлично подходит для стремянок с тетивами высотой более полутора метров.
  • Как сделать стремянку своими руками прочной и подвижной? Для этого понадобится подобрать инструмент для хорошей обработки мест соединения деталей и фурнитуру — шарниры и петли. В самом простом решении петли можно заменить шпильками с шайбами и фиксацией на клипсу.

Размеры лестницы стремянки для изготовления своими руками по чертежам

Размеры стремянки своими руками подбираются либо строго по чертежу, либо индивидуально. В основном разница будет только в длине брусков.

Для того, чтобы правильно подобрать материал, нужно:

  • определиться с конструкцией — складная, лестница, стремянка стул или стремянка тумба;
  • выбрать размеры деревянной стремянки по главному параметру — высоте, от чего зависит соотношение других частей;
  • сделать простой расчет длины бруска на тетивы, перекладины, упоры, если вы делаете стремянку лестницу;
  • сделать расчет количества ступеней, перекладин и площадок с учетом конечной высоты.

Эти особенности стоит рассмотреть отдельно, на примерах. Деревянная стремянка своими руками в виде раскладной лестницы делается из бруса:

  • для тетивы и заднего упора понадобится брус без сучков сечением 60х40 и длиной в зависимости от высоты лестницы;
  • для перекладин понадобится брус без сучков 60х30 с длиной по количеству ступеней;
  • длина каждой перекладины, как на чертеже стремянки из дерева, указана условно, только для случая, если вы строго следуете инструкции;
  • в разложенном состоянии шаг стремянки (расстояние от тетивы до задней опоры) должен составлять примерно 50 — 70 см в зависимости от высоте лестницы;
  • расстояние между тетивами лестницы стремянки внизу — 60 см, в верхней части — 40 см.

Отдельно стоит упомянуть о расчете количества ступеней и выборе итоговой высоты лестницы стремянки.

Размеры и чертежи для раскладной стремянки-лестницы

Деревянная стремянка своими руками должна быть сделана безопасной и удобной для подъема-спуска.

Оптимальные критерии для размещения перекладин:

  • высота площадки первой ступени от пола — 35 — 40 см с учетом высоты нормального шага;
  • расстояние между ступенями лестницы стремянки (от площадки до площадки) — не менее 30 см;
  • перекладины не должны перекрывать друг друга сверху вниз, чтобы вы при спуске не промахнулись ногой и не провалились в пустоту;
  • оптимальная глубина ступеньки лестницы стремянки складного типа — 6 см;
  • уклон ступеней (перекладин) вперед и назад недопустим — это высокий риск соскальзывания ноги и падения.

Как правильно подобрать ступени для стремянки стеллажа

Если вы решили сделать своими руками стремянку из дерева в виде тумбы, складного стула или более сложного трансформера, то выбирайте конструкцию на косоурах. Так называются широкие несущие боковины лестниц. Они хорошо работают в качестве основания с низким центром тяжести. Глубина верхней ступени должна быть не менее 10 см, если вы намерены приставлять тумбу вплотную к стене во время работы. Именно поэтому косоуры и опоры стремянок делают немного выступающими за заднюю кромку верхней ступени. Стремянка стеллаж из более легкого бруса при увеличении ширины до 1 метра по низу может потерять прочность.

Высота стремянки по чертежам и в реальности

Как сделать стремянку правильной и безопасной высоты? В основном высота стремянки лестницы составляет 200 — 210 см по верхней части, где соединяются опоры с тетивами. Высота последней перекладины должна быть примерно на 30- 40 см ниже, чтобы лестница сохраняла устойчивость. Функциональная высота сделанной своими руками лестницы стремянки составит примерно 150 — 170 см. Выше — рискованно, можно потерять устойчивость. Дотянуться до потолка, светильника, повесить картину получится в любом случае.

Как правильно сделать стремянку своими руками

Почему мы уделили внимание шагу стремянки лестницы и расположению верхней ступени? Делая деревянную лестницу стремянку своими руками, вы должны учесть несколько особенностей ее проектирования и последующего использования.

  • Ограничение по высоте. Простой расчет приложения сил по правилу треугольника показывает, что, если вы заберетесь на площадку выше 170 см, то сумма вашего роста и высоты станет критической для устойчивости величиной. Подняв руки, чтобы работать, вы потеряете равновесие.
  • Запас высоты стремянки до верхней точки (200 — 210 см) позволяет создать опору для голеней и рук. Если к тетивам прикрепить дополнительную рамку из легкого металла, то вы сможете держаться за нее или контролировать равновесие коленями.
  • Изготовление стремянок по правилам и чертежам учитывает возможность дотянуться до стены. При шаге лестницы стремянки более 70 см, вам придется наклоняться вперед, вытягивая руки — это приведет к потере равновесия.
  • Для работ у стены лучше подготовить стремянку тумбу или стремянку на косоурах. Ее можно сделать немного шире лестницы, чтобы перемещаться по широкой площадке и не терять равновесия.

Подготовка материалов и комплектующих для изготовления деревянной стремянки своими руками

Подготовка материалов для сборки стремянки из дерева своими руками включает выбор и предварительную обработку древесины.

  1. Влажность дерева не должна превышать 12 — 1 5 %, в противном случае ваша лестница стремянка станет деформироваться, потеряет устойчивость. Стремянки на косоурах из влажной древесины при перепаде влажности будут раскачиваться.
  2. Дерево должно быть отшлифовано, особенно брус, идущий на тетиву и ступени. Нельзя закруглять края перекладин, снимать с них фаску, чтобы нога не скользила. Нельзя покрывать перекладины гладкими лаками и красками.
  3. На нижних концах тетивы и основания лестницы стремянки должны быть установлены резиновые башмаки. Нельзя использовать полимеры и скользкие твердые изделия!
  4. Стремянка своими руками должна быть сделана с запасом прочности и надежности. Для этого применяются диагональные распоры в задней части. Если вы хотите сделать лестницу стремянку для работы в полный рост, пристройте к верхней ступени площадку из дерева, которая должна опираться на перекладину со стороны упора. Площадка должна лежать строго горизонтально и не соскальзывать вперед и назад — для этого снизу делаются ограничители из бруска.
  5. Соединения тетивы, косоуров и перекладин делаются в паз с отступлением от края не менее 10 мм. Крепление на столярный клей можно усилить продольной шпилькой или подвижной распоркой.
  6. При сборке стремянки своими руками не используйте древесину с сучками, она ломкая, под нагрузкой тетива или перекладина сломается. Допускаются сучки только в косоурах толщиной не менее 30 мм.

Для обеспечения безопасности и долговечности использования мы рекомендуем использовать готовые стремянки от завода ДИРС.

Представленные здесь чертежи для сборки стремянки своими руками — оптимальные проверенные решения. Но вы можете выбрать свои варианты размеров, поэтому размеры отдельных деталей, особенно длина перекладин, тетивы, высота косоуров могут меняться. Использовать брус меньшей толщины нельзя! — конструкция окажется непрочной и неустойчивой. Не забудьте перед сборкой обработать дерево морилкой, чтобы оно прослужило дольше, не гнило и не впитывало влагу.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
