Как спроектировать лестницу с забежными ступенями?

Как рассчитать лестницу с забежными ступенями

При расчете и проектировании лестницы в двухэтажном доме или двухуровневой квартире частой проблемой является недостаток свободного места для ее установки. В такой ситуацие отличным решением будет деревянная лестница с забежными ступенями. Но такая конструкция имеет свои особенности в расчете и установке, об этом и поговорим ниже.

Описание и особенности

Лестница с забежными ступенями представляет из себя маршевую лестницу с поворотом на 90 или 180 градусов. Ее особенностью являются забежные ступени, позволяющие значительно сэкономить площадь которую занимает лестница после установки. Забежные ступени устанавливаются в месте поворота лестницы вместо промежуточной площадки.

Лестница с забежными ступенями и поворотом 90 градусов Лестница с забежными ступенями и поворотом 180 градусов

Рассмотрим основные преимущества и недостатки. К плюсам лестниц такой конструкции можно отнести:

  • занимают мало места
  • эстетическая привлекательность
  • визуально делают помещение шире
  • сложность расчетов
  • забежные ступени уже обычных, что вызывает неудобства
  • повышенная травмоопасность

Как рассчитать лестницу с забежными ступенями

Прежде чем приступать к проектированию, вы должны понимать, что любой расчет это сложная процедура, которая требует определенных знаний и применение специальных формул. Поэтому чтобы избежать ошибок и проблем в дальнейшем рекомендуется использовать специальные программы, например AutoCAD, StairDesigner, Compass, или воспользоваться услугами специалистов.

Изготовление любой лестницы из дерева начинается с расчетов габаритов и представления ее графически. Перед расчетом габаритов следует помнить о рекомендуемых размерах элементов лестницы, а именно:

  • ширина марша лестницы в частном доме должна составлять 600 — 700 мм для одного человека, но не стоит забывать о возможности встречного движения, поэтому оптимальной шириной будет 900 мм
  • угол наклона. Идеальным соотношением высоты марша к его горизонтальной проекции равняется 1:2 — 1:1.75, в таком случае наклон лестницы около 30º. Если места недостаточно, то максимальным допустимым наклоном считается 40º, что в соотношении марша к проекции равно 1:1.25
  • толщина проступи обычно зависит от ширины марша в соотношении 1:20, так например для марша шириной 900 мм толщина проступи должна быть около 45 мм
  • особых требований к подступенку нет, он может быть изготовлен из любого дерева, а рекомендованная толщина 15 — 25 мм. Также часто для изготовления подступенков используется шпонированная фанера
  • косоуры должны быть прямыми и без сучков, ширина доски из которого они изготовлены должна быть 250 — 300 мм, а толщина 40 — 70 мм
  • для удобного спуска и подъема перила устанавливаются на уровне около 900 мм
  • размеры ступеней должны соответствовать формуле 2*h + b = 600…650 мм, где h это высота ступени, и b ее ширина. Комфортной высотой считается размер 140 — 180 мм, а ширина 250 — 300 мм
  • количество забежных ступеней рекомендуется делать три, реже четыре штуки. Все зависит от конкретной ситуации

Лестница с тремя забежными ступенями (отмечены зеленым)

Деревянная лестница с забежными ступенями своими руками

Начать расчет лестницы из дерева нужно с определения количества ступеней, для этого нужно взять расстояние от пола первого этажа до пола второго этажа и разделить на примерную высоту ступени. Рассмотрим на примере, где высота лестницы 2700 мм, а длина свободного места выделенного для лестницы 3300 мм.

Габариты будущей лестницы

Разделив расстояние между полами первого и второго этажа на среднюю рекомендованную высоту ступени 2700 / 155, мы получаем количество ступеней равное 17,41 штук, округляем до 17 штук и отнимаем одну ступень, так как пол второго этажа уже является одной из ступеней нашей будущей лестницы. Таким образом мы получаем количество ступеней равное 16. Разделив высоту лестницы на количество ступений мы получаем точный размер нашей ступени, равный 169 мм.

На следующем этапе расчета нужно решить сколько прямых ступеней будет до поворота лестницы и соответственно до забежных ступеней. Предположим, что прямых ступеней будет три. Следующим элементом лестницы будет поворот с забежными ступенями. Первым делом нужно определиться с шириной лестничного марша, так как для поворота лестницы на 90 градусов необходимо выделить пространство для забежных ступеней в виде квадрата, стороны которых имеют длину равную ширине лестничного марша. Возьмем за ширину лестничного марша размер в 900мм. Теперь зная размер элемента с забежными ступенями и количество ступеней после, мы можем рассчитать ширину ступени. В нашем случае количество ступеней в верхнем марше 10 штук (общее количество ступеней 16, 3 ступени до поворота, 3 забежные ступени)

(3300 — 900) / 10 = 240 мм

Имея ширину и высоту ступени, мы можем проверить, будут ли они удобными для хождения используя формулу 2 h + b = 600…650 мм.

Как мы видим 578 мм гораздо меньше рекомендованных 600 — 650 мм, поэтому для увеличения ширины проступи нам нужно сократить количество ступеней после поворота. Для этого можно увеличить количество ступений до поворота или увеличить количество забежных ступеней до четырех. Мы увеличим количество ступеней перед поворотом до четырех штук, уменьшив тем самым количество после поворота. Проведем еще раз наши расчеты с шириной проступи:

(3300 — 900) / 9 = 267 мм

Ширина увеличилась. Проверим теперь комфорт передвижения с такими размерами

2*169 + 267 = 605 мм

Такой результат попадает в рекомендованные значения, а это значит, что спуск и подъем по лестнице будет комфортным.

Теперь зная размер и количество ступеней до и после поворота, мы можем вычислить угол наклона лестницы и проверить попадает ли он в рекомендованный диапазон.

Для этого нам нужно узнать высоту последнего марша и длину его проекции на пол. Высоту мы можем получить умножив количество ступеней до него на их высоту и вычесть это значение из общей высоты

2700 — 7*169 = 1517

Длина проекции будет равна разнице длины ниши и площадки для забежных ступеней

3300 — 900 = 2400

Зная эти данные и воспользовавшись формулой угла тангенса мы сможем определить угол наклона лестницы, который равен примерно 32º, данный результат попадает в рекомендованный диапазон.

Примерный внешний вид готовой лестницы сделанной по размерам взятым выше

Осталось только рассчитать размер деревянных забежных ступеней. При назначении размера клинообразных забежных ступеней расчетные величины принимают посередине марша. Из практики могу сказать, что в среднем на квадрат идет 3, реже 4 ступени все зависит от конкретного случая. При трех ступенях угол поворота забежных ступеней кратный 30 градусам, при 4 ступенях алгоритм иной. Угол первой ступени 24º, второй 45º, третий 67º и четвертый соответственно 90º.

Угол поворота забежных ступеней

Конечно 3 ступени комфортнее нежели 4 так как среднее значение проступи при трех ступенях будут равны 290 — 300 мм, а при четырех 210 — 220 мм. Это видно на рисунке ниже.

Размер ступеней

Последним, но необязательным этапом рекомендуется начертить лестницу в реальном размере на стене в том месте где она будет установлена. Такие действия помогут вам представить конструкцию в пространстве и проверить правильность своих расчетов.

Советы и рекомендации

Перед тем как начать изготовление деревянной лестницы с забежными ступенями своими руками, нужно определиться с породой дерева из которого она будет изготовлена. Самыми распространенными породами для производства являются дуб, ясень, бук, клен и лиственница. Также большой популярностью пользуется сосна, но по сравнению с перечисленными породами она не обладает такой же плотностью, зато значительно дешевле.

Список инструментов, которые могут понадобиться вам для изготовления и установки лестницы:

  • дрель
  • шуруповерт
  • электролобзик
  • ручная пила
  • молоток
  • рубанок
  • стаместка
  • рулетка
  • уровень
  • шурупы, саморезы, гвозди и прочие крепления

Лестница с забежными ступенями может быть изготовлена двумя способами: на косоурах или тетивах. Вариант с тетивами более распространенный и простой в монтаже, в случае с косоурами изготовление и установка сложнее, но такая конструкция выглядит более элегантно и красивее.

Монтаж деревянной лестницы происходит поэтапно:

  • установка тумбы под забежные ступени и первого марша
  • установка и крепление несущей конструкции второго марша
  • установка ступеней, следует производить снизу вверх
  • установка опор, балясин и столбов
  • установка и крепление перил

В этой статье мы рассмотрели как сделать забежную лестницу и как ее рассчитать. Изготовление деревянной лестницы с забежными ступенями сложный процесс, но если вы обладаете определенными навыками в работе с деревом и достаточными знаниями в геометрии, то это процесс вполне выполнимый собственноручно. Не забывайте о том, что при должном уходе и эксплуатацие деревянная лестница прослужит вам не один год, поэтому проводя расчеты соблюдайте рекомендации изложенные в этой статье, это поможет изготовить ее безопасной, а ходьба по лестнице все эти годы будет приносить вам только удовольствие.

Лестница с забежными ступенями: проектирование. Необходимые инструменты и материалы для работы. Монтажный процесс

Во все времена владельцы многоэтажных домостроений старались превратить конструкции лестниц из банальных средств передвижения на другой уровень в украшение интерьера помещений.

В больших домах, где есть достаточно места для полета фантазии, при нынешнем широком предложении на строительном рынке всевозможных материалов, несложно соорудить поистине архитектурный шедевр. И совершенно не обязательно, что все это сделают профессионалы.

Забежные лестницы нужны на поворотных конструкциях, чтобы сократить тот самый радиус поворота

Строим сами – экономить надо качественно

При большом желании и наличии начальных строительных навыков вы вполне сможете устроить лестницу своими руками. Но, согласитесь, не всем повезло с современным коттеджем площадью в 100 м2 и более. А создать комфорт и уют хочется каждому.

Читать еще:  Телевизор LG не реагирует на пульт

Итак, если у вас слишком мало места для устройства полноправной лестницы с классическими межмаршевыми площадками, не расстраивайтесь, эта проблема разрешима. В таких стесненных обстоятельствах подойдет конструкция лестницы с забежными ступенями.

Что это такое?

Для сокращения площади, занимаемой лестницей в подобной конструкции, эти самые площадки заменяются на забежные ступени, выполненные с заужением к центру радиуса поворота и расширением на другом конце.

Подобным образом возводятся самые разнообразные по конфигурации лестницы:

  1. Поворотная на 90 градусов с забежными ступенями.
  • У подножия.
  • В центре.
  1. П-образная.

На фото — обычная П-образная лестница с использование забежных элементов

  1. Криволинейная.

Как вы уже поняли, подобные конструкции лестниц не совсем удобные. Для большего комфорта при передвижении по ней, желательно, по возможности, устроить закругленное ограждение.

Этот прием позволит также делать забежные ступени не такими большими и соответственно сэкономить на этом. Хотя вряд ли стоит заводить речь об экономии, когда дело касается лестничной конструкции.

Обратите внимание – забежная ступень, имеющая треугольную форму, очень опасна – она допускает установку на нее только одной ноги

Важно! Не рекомендуется заужать самую маленькую часть забежной ступени менее чем на 10 см. С другой стороны, огромные «лопухи» тоже никому не нужны.

Стоит заметить, что устройство подобной конструкции дело нелегкое, но выполнимое. Если вы не уверены в своих силах, приобретайте готовый конструктор лестниц с забежными ступенями, он стоит чуть дороже, но в обращении более прост.

К таким изделиям всегда прилагается инструкция, обычно довольно подробная со схемами сборки и перечнем инструментов необходимых для работы.

Спроектируй сам – поэтапный процесс

Покупая готовые изделия, стоит понимать что:

  • Такую конструкцию все равно придется подгонять по месту, с учетом конкретных размеров вашего помещения. А подгонять и переделывать, как всем известно, сложнее, чем изначально выполнять все самостоятельно.
  • Недобросовестные производители лестниц могут использовать не качественное сырье, которое со временем быстро придет в непригодность.
  • Цена готовой конструкции всегда значительно выше.

Эта статья для тех, кто хочет все сделать самостоятельно, разобраться во всех деталях и тонкостях создания плана-проекта. Начнем с простой конструкции — лестницы с забежными ступенями у подножья и поворотом на 90 градусов.

Инструменты и материалы для работы

Чтобы у нас получилась с первого раза качественная конструкция, необходимо приобрести все то, что мы ниже перечислим:

  1. Детали лестницы.
  • Косоуры.
  • Тетивы.
  • Ступени: рядовые, забежные, подиумные.
  • Подступенники.
  1. Детали ограждения.
  • Столбы.
  • Балясины.
  • Поручни.

К сведению! Подиумная ступень обязательна (лучше приобрести таких две-три штуки), чтобы сделать безопасным и комфортным подъем на забежный участок.

Кроме основных материалов вам понадобится:

  • Дрель.
  • Электролобзик.
  • Молоток.
  • Шуруповерт.
  • Рулетка.
  • Строительный уровень.
  • Набор креплений (саморезы, евровинты и т.д.).

Монтажный процесс

При расчете лестницы с забежными ступенями чертежи служат прекрасным подспорьем. Визуальные образы не позволят сделать возможные ошибки (читайте также статью Расчет лестницы с забежными ступенями – как сделать все правильно).

Начинаем проектирование лестницы с забежными ступенями:

Расчет лестницы с забежными ступенями – как сделать все правильно

  • Вычерчиваем круг диметром равным ширине ступени (оптимально не менее 90 см).
  • Прорисовываем среднюю линию маршей в окружности через центр под углом 45 градусов.
  • Разбиваем окружность на отрезки равные глубине поступи рядовых ступеней (25-40 см).
  • Теперь вычертим по средней линии прямые участки лестничных маршей.
  • На расстоянии примерно равном ширине ступени по внутренним границам ступеней начертим линии АС и АВ. От них будем вести расчет забежных ступеней.
  • Располагайте линии АС и АВ таким образом, чтобы внутренняя часть забежных ступеней получалась не менее 10 см, а наружная около 40 см.
  • В процессе отрисовки для раскроя ступеней размеры по краям поверхностей могут быть слегка изменены, но глубина поступи в центре должна оставаться неизменной.

Внимание! Переход от марша к маршу по забежной части должен быть плавным. Слишком извилистая лестница не безопасна и не совсем комфортна для передвижения обитателей дома.

Высота подступенника тоже играет важную роль. По слишком высоким ступеням подниматься утомительно, а мелкий, частый шаг по низеньким даже опасен (вы можете запутаться и споткнуться). Учтите интересы всех проживающих, но старайтесь попасть в диапазон комфорта от 12 до 22 см.

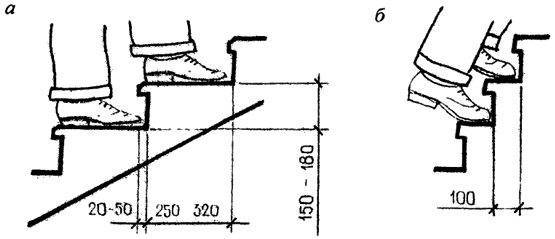

На рисунке А видно, что шаги свободные, значит лестница достаточно громоздкая, а на рисунке Б – «миниатюрная» опасная конструкция, непригодная для детей

Теперь берите в руки инструмент и начинайте резку, подгонку и распиловку всех необходимых материалов, чтобы, в конечном счете, получился завидный результат.

По той же технологии можно просчитать конструкцию п-образной лестницы с поворотом на 180 градусов. У подобных конструкций тоже есть варианты решений.

  • Двухмаршевыми лестницами с радиальной забежной частью.
  • Трехмаршевыми с коротеньким промежуточным, между двумя участками забежных ступеней.

Двухмаршевая лестница, конструкция и применяемые материалы

Дерево – возможность творить своими силами

Идеальным материалом для изготовления лестницы в жилом доме по-прежнему остается дерево (узнайте также как сделать забежные ступени для деревянных лестниц). Конструкции из дерева имеют ряд преимуществ перед аналогами из металла и бетона.

  • Теплые.
  • Фактурные.
  • Экологичные.
  • Органичны практически в любом стиле интерьера.
  • Долговечные.
  • При необходимости легко ремонтируются с заменой отдельных фрагментов.

Единственный недостаток деревянных лестниц – это дороговизна, с которой конкурируют лишь кованые конструкции. Самым дешевым вариантом будет, пожалуй, клен, доступный в любых объемах практически на каждой лесопилке.

Для ступеней подойдет монолитная мебельная плита из сосны 900*1800*35 мм. Можно приобрести готовые ступени или заказать по вашим индивидуальным расчетам, но это будет раза в два дороже. Вот, собственно, вкратце о том, как сделать забежные ступени для лестницы.

Примечание! Помимо инструментов и материалов вооружитесь терпением, все же процесс изготовления и монтажа лестницы довольно сложный и продолжительный. Но удовольствие от результата покроет с лихвой все затраченные усилия, время и деньги.

Вывод

В данном процессе, как и в любом другом, очень важно уделить особое внимание крепежным элементам. Только надежный крепеж, рассчитанный на повышенные нагрузки, способен выдержать напряжение, возникающее на ступенях.

Ведь зачастую именно горизонтальная плоскость нагружается сильнее, чем вертикальные опоры. Поэтому забежные ступени, не имеющие правильных форм, должны устанавливаться с особой тщательностью.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Расчет лестницы на 90° с поворотными ступенями

Поделитесь с друзьями бесплатным онлайн калькулятором!

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Лестница с поворотом через забежные ступени

«Забег 90° + марш»

Эта лестница начинается с небольшого поворота на 90° вправо или влево через забежные ступени, после чего следует прямой участок, составляющий основную часть лестницы и определяющий её направление .

Необходимый проём для такой лестницы мало отличается от проёма для прямого марша. Такая конфигурация позволяет выбрать удобное направление входа на лестницу, если нет возможности начать движение прямо.

Этот вариант конструкции часто используется при низких потолках, поскольку первая ступень забега уже может находиться в пределах потолочного проёма, что обеспечивает необходимую проходную высоту даже при низком потолке.

Читать еще:  Для чего нужен реостат в электрической цепи

Несмотря на внешнюю схожесть этой лестницы с прямой, её структура намного сложнее, поскольку содержит осевой столб, сложной формы внешний косоур ― (либо два косоура, разделённые стойкой) и угловую стойку.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов вначале прямого марша

«Забег 180° + марш»

Эта конфигурация состоит из забежных ступеней, по которым происходит разворот по лестнице на 180°, и продолжается прямым маршем, выводящим на второй этаж.

Основное отличие структуры такой лестницы от лестницы с поворотом на 90° ― наличие не одной, а двух угловых стоек, каждая из которых связывает по два косоура.

Забежные ступени по внешнему контуру опираются на полки косоуров, а их узкая внутренняя часть надёжно вклеивается в осевой столб через осевые гильзы.

Размер ступеней выбирается таким, что в середине лестницы, где проходит траектория движения, забежные ступени имеет достаточную ширину для удобного подъёма и спуска по лестнице.

Завершающая часть лестницы – прямая. Внутренний несущий контур – это прямой косоур, соединяющий осевой столб и верхнее перекрытие.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

«Марш + забег 90°»

Бóльшая часть этой лестницы ничем не отличается от прямой и имеет на входе такую же структуру. Но на выходе лестница меняет направление в ту или иную сторону, что позволяет выйти на второй этаж в более удобной зоне.

Прямой марш лестницы наверху заканчивается забегом на 90°.

Деревянная лестница с забегом 90 градусов после прямого марша

Требуемый потолочный проём для этого варианта такой же, как и для прямого марша, но эффективность использования площади проёма в данном случае уже меньшая, поскольку самая рациональная ступень, с точки зрения экономии места, всё же прямая. Поэтому при одних и тех же размерах у этой лестницы параметры будут хуже, чем у прямой (высота шага, ширина проступи).

Узел соединения косоуров внешнего контура может быть собран как на стойке, так и на серьге. Другими словами, его можно либо поставить на пол, либо подвесить к перекрытию, что несколько сложнее, но избавляет от довольно высокой опоры.

Кроме варианта привязки к помещению, сам узел соединения косоуров (как и в случае с забегом внизу) тоже может быть реализован несколькими способами: либо косоуры соединяются при помощи элемента, расположенного между ними (стойка, серьга), либо врезаются друг в друга.

Особенностью такой конфигурации является подвешенная ось. Такое решение позволяет избавиться от нагромождения подпорок и облегчить конструкцию. На пол первого этажа лестница опирается тремя точками (при использовании угловой стойки), а к верхнему перекрытию крепится в двух точках:

  • в одной из них крепится внешний косоур К2, соединяющий угловую стойку (или серьгу) с верхним перекрытием,
  • в другой – осевой столб, закреплённый к перекрытию с помощью вкладыша, вклеенного в последнюю гильзу осевого столба.

Узел соединения косоуров внешнего контура собраный на серьге

«Марш + забег 180°»

Это разворотная лестница, которая начинается с прямого марша и продолжается забегом на 180°, выводящим на второй этаж.

Такая конфигурация часто используется с Г-образным потолочным проёмом, где вдоль длинной стороны расположена прямая часть лестницы, а в дополнительной зоне размещается разворот на 180°, реализуемый с помощью забежных ступеней.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

Такая лестница по структуре и способу верхнего крепления напоминает конфигурацию с верхним поворотом на 90°, но отличается тем, что выходит за рамки прямоугольного проёма.

На входе такая лестница аналогична прямой и состоит из одинаковых прямых ступеней. Далее начинается поворот, ступени с внешней стороны опираются на косоуры, а с внутренней ― вкладываются в осевой столб, где склеиваются и сжимаются вместе с осевыми гильзами при помощи резьбового стержня и гаек.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

План лестницы с поворотом на 180 градусов

«Марш + забег 90° + марш»

Такая лестница состоит из двух прямых маршей, связанных между собой забежным участком. В плане марши расположены под прямым углом друг к другу.

В лестнице присутствуют два полноразмерных перпендикулярных друг другу направления, что должно быть обеспечено определёнными условиями: достаточной высотой потолка, либо немалой шириной проёма для сохранения проходной высоты.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов

Этот вариант лестницы применяется в случае, когда нужно использовать ширину проёма при недостатке его длины. То есть при низком потолке, узком и длинном проёме такая лестница не делается. Характерным отличием такого варианта является тот факт, что ширина лестницы немного или значительно уже, чем ширина потолочного проёма.

Конструкция опирается на четыре точки и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Деревянная лестницы на косоурах с поворотом 90 градусов

«Марш + забег 180° + марш»

Это лестница, состоящая из двух противоположно направленных прямых маршей, разделённых разворотным забежным участком.

Такая лестница занимает в помещении довольно большую площадь и требует соответствующего потолочного проёма.

Основным её достоинством можно считать длинную траекторию подъема, что обеспечивает лестнице хорошие параметры.

Конструкция опирается на пять точек и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Вместо стоек для крепления несущих иногда используются серьги, подвешенные к верху, либо они крепятся в штробы, устроенные в стенах.

Оба эти способа позволяют избежать высоких опор, стоящих на полу.

Элементы деревянной лестницы на косоурах с поворотом 180 градусов

Крепление несущих лестницы в штробы

© 2015, ЧУП «Крилл», моделирование и изготовление межэтажных лестниц.

Лестницы с забежными ступенями — все «за» и «против»

В поворотных лестницах для совмещения маршей между собой иногда используют так называемые забежные ступени. Забежные ступени – это особые ступени, которые ближе к оси поворота имеют меньшую ширину проступи, нежели далее от нее. То есть ширина проступи забежной ступени является переменной (проступь – эта часть ступени, на которую мы непосредственно наступаем при ходьбе по лестнице).

Как известно — один раз увидеть, лучше, чем сто раз услышать, поэтому давайте на взглянем на забежные ступени. На визуализации лестницы видно, что лестница не имеет горизонтальной промежуточной площадки, а на ее месте, между маршами, находятся забежные ступени, которые идут «наискосок».

Лестница с забежными ступенями — визуализация

В настоящее время лестницы с забежными ступенями не принадлежат к новшествам в строительной сфере. Происхождение необычной конструкции лестницы обусловлено, прежде всего, желанием сэкономить пространство (площадь помещения и строительный объем). Данный факт принадлежит к основным преимуществам лестницы с забежными ступенями.

Лестница с забежными ступенями — достоинства и недостатки

Внимательно рассмотрим и другие плюсы, а также минусы такой конструкции лестницы. Вторым значимым преимуществом в лестницах с забежными ступенями, является их эстетическая привлекательность. Действительно, такие лестницы очень эффектно смотрятся в интерьере жилого дома. Они неординарны и интересны.

Безусловно, у конструкции с забежными ступенями есть и недостатки. Например, лестница с забежными ступенями является менее удобной, нежели лестница с поворотными площадками. Дело в том, что во время подъема (спуска) по лестнице с забежными ступенями не получится передохнуть, как это можно сделать на поворотной лестничной площадке. Более того, из-за оригинальной конструкции забежных ступеней передвигаться по ним не так комфортно, как по прямым ступеням. Также расходится двум пользователям на участке с забежными ступенями не очень удобно (лучше это делать на прямых участках лестницы).

Следующий недочет такой лестницы их высокая травмоопасность. Чаще всего этот изъян проявляется в тех случаях, если лестница выполнена неверно: если ширина забежных ступеней по маршевой линии отличается от ширины прямых ступеней. Если ширина забежных и прямых ступеней лестницы по маршевой линии будет одинаковой, тогда риск травмы будет меньше. Повышение травмоопасности еще связано с тем, что на вторых этажах жилых частных домов, как правило, размещают помещения для отдыха, то есть спальни. Только проснувшийся человек, спускающийся по лестнице, имеет более рассеянное внимание и может оступиться на повороте, в месте расположения забежных ступеней.

К созданию и конструированию подобной лестницы нужно подойти со всей серьезностью и внимательностью, чтобы в лестнице с забежными ступенями количество «минусов» не перевесило положительные характеристики. Особую тщательность рекомендуется уделить расчету геометрии забежных ступеней, с целью сведения к минимуму дискомфорта и возможный риск.

Примеры лестниц с забежными ступенями

Еще несколько слов об экономической составляющей. Лестницы с забежными ступенями более трудоемкие в изготовлении, поэтому, как правило, цена готовой лестницы будет больше по сравнению с традиционной лестницей.

Если вам необходимо выполнить расчет лестницы с забежными ступенями, запроектировать (с выполнением соответствующих чертежей) или получить любую консультацию по этому поводу, вы можете воспользоваться контактной формой , где изложить суть вопроса или же позвонить по телефону: +38 (095) 181 32 48.

Также можете поближе ознакомиться на нашем сайте с разделом «Лестницы».

Лестницы с забежными ступенями

Конструктивно лестницы с забежными ступенями можно разделить на два типа: лестницы забежные с тетивами и лестницы забежные без тетивы. Общим для этих конструкций лестниц с забежными ступенями моментом является наличие вертикальной опорной стойки (лестничные марши на плане отражают эту особенность). План винтовой лестницы строится по той же схеме.

В первом типе лестницы с забежными ступенями (рис. 24) стойка служит для крепления тетив, находящихся со стороны проема, и узких концов забежных ступеней. Причем к этим тетивам (как их назвать в случае с поворотной лестницей — внутренними или наружными?) крепятся только прямые ступени; узкие же концы забежных ступеней крепятся непосредственно к стойке. Нелишним будет напомнить, что ширина сторон опорной стойки квадратного сечения должна быть не меньше ширины узкого конца забежной ступени.

Во втором типе лестницы с забежными ступенями все ступени марша поворотной лестницы крепятся к опорной конструкции, находящейся в проеме, образованном изгибом марша. В соответствии с раскладкой ступеней марша в плане лестницы и размерами проема опорная конструкция может иметь различную форму при непременном условии, что все ступени марша должны иметь конструктивную возможность опираться на нее одним из своих концов. Вторым концом они опираются на периметральные стены, и, таким образом, создается изящная, экономная и довольно эстетичная конструкция, которая может быть применена для лестниц поворотных с забежными ступенями с симметричным расположением ступеней в плане (рис. 25). В приведенном примере ступени с одной стороны опираются на стену, а с другой — на фанерную панель.

Названные особенности отражены в чертежах маршевых лестниц поворотных с забежными ступенями, приведенных ниже.

Рис. 24. Пример конструкции поворотной лестницы с забежными ступенями и тетивами

Рис. 25. Пример конструкции лестницы с забежными ступенями и без тетив: 1 — деревянная стойка ø 76 мм; 2 -деревянная пробка, 3 — фанера толщиной 19 мм; 4 — деревянные нагели ø 9,5 мм (соединение на клею); 5 — точеная деревянная головка; 6 — стена; 7 — уровень второго этажа; 8 — фасонная стальная деталь из полосы 6,4*32 MV крепления забежных ступеней к стойке); 9 — часть детали (заделывается заподлицо с поверхностью стойки); 10 — уголки; 11 — болты; 12 свободное место; 13 — межступенчатый проем; 14 — уровень пола первого этажа; 15 — дубовые ступени толщиной 35 мм; 16 — фанерная 17 — край просвета между маршами; 18 — винты; 19 — проступь; опора проступи

Опоры ступеней как со стороны стены, так и со стороны панели представляют собой простые уголки. Только для опоры одного ряда забежных ступеней (на рис. 25 — справа) устанавливается стойка со специальными крепежными кронштейнами, скрепляющая не только этот поворотный узел, но и служащая для крепления фанерных панелей. Завершает эту конструктивную композицию аналогичная по форме стойка в конце марша.

Оригинальным в данной конструкции лестницы с забежными ступенями является использование фанерных панелей, а также способ шпунтового крепления фанерных элементов к рейкам, что хорошо заметно на чертежах маршевых лестниц.

Лестница с поворотом через забежные ступени

«Забег 90° + марш»

Эта лестница начинается с небольшого поворота на 90° вправо или влево через забежные ступени, после чего следует прямой участок, составляющий основную часть лестницы и определяющий её направление .

Необходимый проём для такой лестницы мало отличается от проёма для прямого марша. Такая конфигурация позволяет выбрать удобное направление входа на лестницу, если нет возможности начать движение прямо.

Этот вариант конструкции часто используется при низких потолках, поскольку первая ступень забега уже может находиться в пределах потолочного проёма, что обеспечивает необходимую проходную высоту даже при низком потолке.

Несмотря на внешнюю схожесть этой лестницы с прямой, её структура намного сложнее, поскольку содержит осевой столб, сложной формы внешний косоур ― (либо два косоура, разделённые стойкой) и угловую стойку.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов вначале прямого марша

«Забег 180° + марш»

Эта конфигурация состоит из забежных ступеней, по которым происходит разворот по лестнице на 180°, и продолжается прямым маршем, выводящим на второй этаж.

Основное отличие структуры такой лестницы от лестницы с поворотом на 90° ― наличие не одной, а двух угловых стоек, каждая из которых связывает по два косоура.

Забежные ступени по внешнему контуру опираются на полки косоуров, а их узкая внутренняя часть надёжно вклеивается в осевой столб через осевые гильзы.

Размер ступеней выбирается таким, что в середине лестницы, где проходит траектория движения, забежные ступени имеет достаточную ширину для удобного подъёма и спуска по лестнице.

Завершающая часть лестницы – прямая. Внутренний несущий контур – это прямой косоур, соединяющий осевой столб и верхнее перекрытие.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

«Марш + забег 90°»

Бóльшая часть этой лестницы ничем не отличается от прямой и имеет на входе такую же структуру. Но на выходе лестница меняет направление в ту или иную сторону, что позволяет выйти на второй этаж в более удобной зоне.

Прямой марш лестницы наверху заканчивается забегом на 90°.

Деревянная лестница с забегом 90 градусов после прямого марша

Требуемый потолочный проём для этого варианта такой же, как и для прямого марша, но эффективность использования площади проёма в данном случае уже меньшая, поскольку самая рациональная ступень, с точки зрения экономии места, всё же прямая. Поэтому при одних и тех же размерах у этой лестницы параметры будут хуже, чем у прямой (высота шага, ширина проступи).

Узел соединения косоуров внешнего контура может быть собран как на стойке, так и на серьге. Другими словами, его можно либо поставить на пол, либо подвесить к перекрытию, что несколько сложнее, но избавляет от довольно высокой опоры.

Кроме варианта привязки к помещению, сам узел соединения косоуров (как и в случае с забегом внизу) тоже может быть реализован несколькими способами: либо косоуры соединяются при помощи элемента, расположенного между ними (стойка, серьга), либо врезаются друг в друга.

Особенностью такой конфигурации является подвешенная ось. Такое решение позволяет избавиться от нагромождения подпорок и облегчить конструкцию. На пол первого этажа лестница опирается тремя точками (при использовании угловой стойки), а к верхнему перекрытию крепится в двух точках:

  • в одной из них крепится внешний косоур К2, соединяющий угловую стойку (или серьгу) с верхним перекрытием,
  • в другой – осевой столб, закреплённый к перекрытию с помощью вкладыша, вклеенного в последнюю гильзу осевого столба.

Узел соединения косоуров внешнего контура собраный на серьге

«Марш + забег 180°»

Это разворотная лестница, которая начинается с прямого марша и продолжается забегом на 180°, выводящим на второй этаж.

Такая конфигурация часто используется с Г-образным потолочным проёмом, где вдоль длинной стороны расположена прямая часть лестницы, а в дополнительной зоне размещается разворот на 180°, реализуемый с помощью забежных ступеней.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

Такая лестница по структуре и способу верхнего крепления напоминает конфигурацию с верхним поворотом на 90°, но отличается тем, что выходит за рамки прямоугольного проёма.

На входе такая лестница аналогична прямой и состоит из одинаковых прямых ступеней. Далее начинается поворот, ступени с внешней стороны опираются на косоуры, а с внутренней ― вкладываются в осевой столб, где склеиваются и сжимаются вместе с осевыми гильзами при помощи резьбового стержня и гаек.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

План лестницы с поворотом на 180 градусов

«Марш + забег 90° + марш»

Такая лестница состоит из двух прямых маршей, связанных между собой забежным участком. В плане марши расположены под прямым углом друг к другу.

В лестнице присутствуют два полноразмерных перпендикулярных друг другу направления, что должно быть обеспечено определёнными условиями: достаточной высотой потолка, либо немалой шириной проёма для сохранения проходной высоты.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов

Этот вариант лестницы применяется в случае, когда нужно использовать ширину проёма при недостатке его длины. То есть при низком потолке, узком и длинном проёме такая лестница не делается. Характерным отличием такого варианта является тот факт, что ширина лестницы немного или значительно уже, чем ширина потолочного проёма.

Конструкция опирается на четыре точки и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Деревянная лестницы на косоурах с поворотом 90 градусов

«Марш + забег 180° + марш»

Это лестница, состоящая из двух противоположно направленных прямых маршей, разделённых разворотным забежным участком.

Такая лестница занимает в помещении довольно большую площадь и требует соответствующего потолочного проёма.

Основным её достоинством можно считать длинную траекторию подъема, что обеспечивает лестнице хорошие параметры.

Конструкция опирается на пять точек и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Вместо стоек для крепления несущих иногда используются серьги, подвешенные к верху, либо они крепятся в штробы, устроенные в стенах.

Оба эти способа позволяют избежать высоких опор, стоящих на полу.

Элементы деревянной лестницы на косоурах с поворотом 180 градусов

Крепление несущих лестницы в штробы

© 2015, ЧУП «Крилл», моделирование и изготовление межэтажных лестниц.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
