Как самому сделать флюс для пайки

Как сделать флюс своими руками

Флюс представляет собой не что иное, как соединение, органического или неорганического происхождения, которое предназначено для ликвидации оксидов на поверхности спаиваемых материалов, уменьшения силы поверхностного натяжения, увеличивания равномерности распространения плавленого припоя.

Припой – это металлический сплав, при помощи которого осуществляется спаивание двух материалов. Этот легкоплавкий сплав можно приготовить самостоятельно, зная принципы связывания различных материалов посредством температурного воздействия.

Разновидности

Соединить материалы возможно воздействием конкретной температуры на область шва. В зависимости от типа материала данный показатель находится в диапазоне от 50°С до 500°С и более. Температура плавления флюса должна составлять большую величину, нежели температура плавки металлов, которые необходимо спаять.

Выбор флюса обусловлен такими параметрами, как:

✒ Характеристики материалов, которые необходимо соединить;

✒ Температуры плавки припоя и соединяемых металлов;

✒ Прочность и стойкость к коррозии.

Флюсы классифицируются на 2 группы – твердые, имеющие высокую температуру плавки, и мягкие с низким температурным порогом.

Также флюсы отличаются по своему физическому состоянию. Они имеют различные формы выпуска: жидкую, пастообразную либо в виде порошка. Имеются и специализированные пасты, которые содержат частички припоя вместе с флюсом, а современные легкоплавкие сплавы являют собой трубочку из припоя, которая заполнена флюсом.

Флюсы различаются и по составу: бывают на водной основе и без содержания воды. В зависимости от химических свойств подразделяются на: кислотные и бескислотные. Кроме этого, бывают активированные флюсы, а также составы, обладающие антикоррозийными свойствами.

Как сделать флюс для пайки самостоятельно

Самым легким методом изготовления флюса самостоятельно считается использование канифольно-спиртовой базы. В сосуд насыпается порошок канифоли, далее он заливается раствором спирта. Спустя время спирт испарится, и флюс приобретет тягучую консистенцию, которая будет удобной для использования при спайке металлических элементов.

Для приготовления флюса, который можно применять для пайки стальных и медных компонентов, используют ацетилсалициловую кислоту, размешенную в лимитированном объеме воды, ацетона либо спирта. В итоге получается жидкий флюс. Его лучше хранить в бутылочке от лака, а при нанесении применять кисточку.

Как правило, для спаивания радиотехнических проводов, в качестве припоя используются небольшие прутики, диаметр которых не превышает 2 мм.

Для изготовления такого припоя следует взять емкость и на дне сделать микроотверстие. Далее необходимо расплавить оловянно-свинцовый сплав и вылить в сосуд. Емкость в этот момент должна быть расположена над металлическим листом. Затем необходимо дождаться застывания прутиков. После этого можно разрезать их на кусочки нужного размера.

Флюс для пайки: особенности, виды, советы

Соединение двух и более неметаллических или металлических материалов и веществ посредством присаживаемого металла, называется пайка. Мы предлагаем рассмотреть, что такое флюс для пайки, как его можно изготовить своими руками, а также рассмотрим характеристики, и как сделать припой для меди, серебра, олова, нержавейки.

Пайка и её особенности

Чтобы получить действительно качественное соединение нужно выдержать специальную температуру в зоне шва. В среднем этот показатель варьируется в пределах 50-100 градусов. Также учитывается то, что температурный порог необходимый для того, чтобы расплавился припой, значительно выше, чем просто для плавления обрабатываемого металла. Положительные качества пайки:

• полная герметичность соединенных деталей;
• высокая прочность соединений;
• значительная экономия времени и затрачиваемых сил, в сравнении со сварочными процессами;
• на местах спайки образуется специальный слой-пленка, которая противостоит коррозии и окислению металлов.

Виды припоя

Припои – это достаточно специфический ряд веществ, которые должны соответствовать следующим условиям:

1. Высокие показатели теплопроводности и электропроводности;
2. Хорошая прочность и высокий коэффициент растяжения;
3. Коррозионная стойкость;
4. Преобразование в жидкую среду при воздействии температуры сварки;
5. Контрастная величина остывания металла пайки и кристаллизации припоя.

Данные вещества варьируются в зависимости от температуры процесса паяния, и бывают мягкие и твердые.

Таблица флюсов

Пайка мягкими припоями

Пайка мягкими припоями может осуществляться только до температуры ниже, чем 400 градусов по Цельсию. Эти вещества позволяют обеспечить образование действительно прочного и одновременно мягкого шва, который не только будет отличаться относительной гибкостью но и хорошими показателями стойкости к коррозии и физическим воздействиям.

К мягким припоям относятся:

1. Свинцово-оловянные
2. Припои с малым содержанием олова
3. Специальные и легкоплавимые

Припой, температура работы у которого 185 ÷ 267˚С – соединяет в себе олово и свинец. Также в небольшом количестве добавляется и сурьма. Перед покупкой обязательно проверяйте ГОСТ, там указана вся информация по припою. Например, ПОС 40 – последняя цифра означает что в данном веществе содержится 40% олова, в среднем сурьмы добавляется от 3 до 5 процентов, все остальное – свинец. Данные припои используются для соединения швов, которые не нуждаются в ответственности, т.е. не нагружены, не подаются битью или постоянной вибрации.

Для пайки также применяется бессвинцовой флюс. Их еще называются малооловянистые соединения. В основном их применяют для соединения небольших плат, контактов на нежных электрических схемах и т.д. Максимально допустимая температура плавления – 330 градусов по Цельсию.

Самые нераспространенные – это припои легкоплавкового типа, температура от 60 градусов до 145. Они приобретаются для низкотемпературной пайки или очень осторожной ручной сварки. В частности, их нельзя назвать основными припоями, т.к.у них очень маленькая прочность и эластичность. Они чаще применяются для повторного или ступенчатого паяния.

В отдельных случаях необходимо изготовление специального состава, его свойства подгоняются непосредственно для материалов, не поддающихся пайке (это флюс для никеля, низкоуглеродистой стали, алюминия, вольфрама и чугуна).

Рассмотрим самые популярные смеси:

1. Флюсы для пайки алюминия в обязательном порядке должны быть на оловянной основе, также в них содержится бура, цинк, кадмий, но все, же олова в них содержится более чем 99 %. Цинк и кадмий необходимы для повышенной диффузии, которая способна проникнуть даже в глубинные слоя алюминия.
2. Паста-флюс или гель для пайки микросхем, также такие припои используются для печатных плат.

Флюс гель

Для таких сплавов припои поставляются в виде разнообразных составов относительно густых, прутьев, лент и проволочных катушек (как для сварки). Также бывают чушки, которые наполовину заполнены флюсом из канифоли.

Твердые припои для пайки

Состав флюсов для пайки твердым припоем используется соединения проблемных мест, которые все время поддаются негативному воздействию окружающей среды (вибрации, перепады температур, удары и прочее). В основном это составы для высокотемпературной пайки, о т 400 градусов по Цельсию и выше. К ним относятся:

1. Припой для твердого сплава из меди и цинка (до 1000);
2. Фосфор и медь (до 900 градусов);
3. Чистая медь применятся для процесса пайки высокоуглеродистого железа;
4. Флюс безотмывочный, для пайки серебром (до 800 градусов включительно).

У твердоплавких припоев также есть свое распределение, они бывают тугоплавкими, с температурой для плавки от 850 градусов, и легкопавкие – с показателем выше данного температурного режима.

Нужно отметить, что смесь меди (используются марки М21, М11 и прочие) и цинка недостаточно распространена, из-за низких показателей прочности и относительно дорогой стоимости в большинстве случаев её успешно может заменить припой из бронзы с цинком или латуни.

Припои медно-фосфорного типа – это заменители очень дорогих серебряных флюсов. Они незаменимы при соединении медных металлов, бронзы, латуни и прочих соединений металлов, которые не должны работать на сгибы или ударные нагрузки. К слову, этот сплав еще называется припой для бесфлюсовой пайки (но не для меди).

Категорически запрещено использовать данные сплавы для пайки железа, черных металлов, низкоуглеродных сталей, т.к. при температурном воздействии и соединении с медью или фосфором образуется очень хрупкий химический элемент – фосфиды железа, который поспособствует тому, что шов разойдется.

Из-за металлофосфористых припоев образуются фосфиды железа, которые являются члишком хрупкими соединениями, и способствуют понижению качества металла, их не советуют использовать для пайки железа.

Видео: Приготовление паяльного флюса своими руками

Самым лучшим вариантом для таких спаечных процессов является серебряные припои. Они наиболее дорогостоящие. И используются также для соединения проводов, капиллярной сетки из проводов, и очень сложных плат из серебряных компонентов.

Прочие типы флюса

1. Флюсы с ярко выраженными антикоррозийными свойствами. Это соединения на основе кислоты фосфора и растворителя, которые при взаимодействии образовывают органические соединения. Их очень выгодно использовать, потому что после процесса пайки не нужно использовать специальные очистители;
2. Жидкие флюсы из салициловой кислоты, вазелина, золота и этилового спирта. Это самое удобное соединение для радиаторов, спайки электрических проводов. Этот флюс обеспечивает высокую чистоту шва и его аккуратность;
3. Для того чтобы изготовить нейтральный флюс для электрических приборов, отличающихся повышенными требованиями к точности (реле времени, выключатели, для соединения контактов мобильных телефонов, и т.д.) понадобится соединения канифоли с воздухом. Канифоль очень низкоактивна и её следует применять только на подготовленных металлах, предварительно очищенных и залуженных; Канифоль
4. Активированные флюсы – это бура и канифоль. В большинстве случаев она используется для водопроводных соединений и пайки медных труб. Главным отличием является тот факт, что бура плавится при температуре от 70 градусов, при этом, не выделяя абсолютно никаких вредных соединений. Это только одна разновидность; Бура
5. Еще для того, чтобы приготовить активированные флюсы можно использовать такой рецепт: смешиваем канифоль, анилин, добавляем немного ангидрида, салициловой кислоты и диэтиламина. Это неплохой вариант изготовления пайки для монтажных скреплений.

Общие советы по флюсам

Самодельный флюс для пайки – это не всегда выгодный вариант, иногда его действительно выгоднее купить, тем более, что в большинстве случаев цена позволяет, скажем, smd или bga. На данный момент более сотни отечественных компаний производят флюсы и смеси для пайки и сварки, среди которых мы можем посоветовать лти 120, Brazetec, harris, rma, sanha, welco (в среднем стоимость от 80 рублей).

Продажа осуществляется в любом магазине электрических приборов и рынке во все городах: Екатеринбурге, Минске, Москве, Новосибирске, Харькове, Челябинске Ростове-на-Дону.

Нужно отметить, что в любом случае во время процесса сварки или пайки выделяются газы, которые могут навредить организму, но если пользоваться профессиональными смесями это вред будет гораздо ниже, поэтому остановите свой выбор на известных марках.

Как приготовить флюс для пайки в домашних условиях

Любой товар из Китая «Aliexpress.com» http://ali.pub/uo612
Любой товар из Китая «Gearbest.com» https://goo.gl/ocEr2Q
Экономь на покупках ePN Cashback до 18% https://goo.gl/falwvS
Рай для любителя паять http://ali.pub/o9q38
===================ePN CashBack===================
Акция «Все к нам» https://goo.gl/ZAZ8Gu
Пожизненный Кэшбэк 8,5% https://goo.gl/qTal0z
==================================================
Основной канал Texremont https://goo.gl/isu5Lu
Второй лайф канал https://goo.gl/XJM7zk
Третий канал о Vape https://goo.gl/bTFYhw
==================================================
Группа в ВКонтакте https://goo.gl/Z7IPRv
Мой сайт https://goo.gl/PFk1Ro
==================================================
Лучшая партнерка Youpartnerwsp http://goo.gl/OZTPYK
==================================================
Расходники для ремонта
Флюс Kingbo http://ali.pub/7dq9f
Флюс RMA-223 http://ali.pub/pc1ie
Клей для проклейки тачскринов http://ali.pub/g15l3
Термопаста http://ali.pub/875dn
Припой в катушках http://ali.pub/d0uip
Медная оплетка для демонтажа http://ali.pub/kw14y
Силиконовый термостойкий коврик для пайки http://ali.pub/iexam
Антистатический коврик http://ali.pub/yd7x6
==================================================
Ручной инструмент
Набор отверток для ремонта телефонов и ноутбуков http://ali.pub/admsf
Паяльники электрические http://ali.pub/7oghr
Сменные жала для паяльника http://ali.pub/9aiwo
Паяльные станции http://ali.pub/txohd
Иглы (диспенсер) дозирования флюса из шприца http://ali.pub/it1la
Пинцеты для монтажа и демонтажа http://ali.pub/ioqbe
Аксессуары для паяльных станций и паяльников http://ali.pub/i0hcj
Цифровые мультиметры http://ali.pub/4hcjv
Аксессуары для мультиметров http://ali.pub/3qad6
Цифровые осциллографы http://ali.pub/75jd2
Аксессуары для осциллографа http://ali.pub/jgiob
Лабораторные блоки питания http://ali.pub/9amtq
Аксессуары для техники
Блоки питания для ноутбуков http://ali.pub/o580x
Зарядное для планшетов http://ali.pub/vg9ln
==================================================
Production Music courtesy of Epidemic Sound!
==================================================
Как приготовить флюс для пайки в домашних условиях

Видео Как приготовить флюс для пайки в домашних условиях канала Texremont

15 рецептов флюсов для пайки

Авторизация на сайте

Слабо коррозионные флюсы более активны по сравнению с предыдущими, однако после паяния с их применением необходимо тщательно удалить остатки флюса во избежание дальнейшей коррозии изделия. К этим флюсам относятся некоторые органические кислоты, минеральные масла, глицерин и др.

Коррозионные флюсы — самые активные. Их используют преимущественно для паяния черных и цветных металлов со стойкой окисной пленкой. Эти флюсы могут приводить к коррозии металла вокруг паяного соединения, поэтому после окончания пайки изделие тщательно очищают от остатков флюса и промывают водой или спиртом. Наиболее распространенным флюсом этого типа является хлористый цинк, к которому добавляют нашатырный спирт и канифоль.

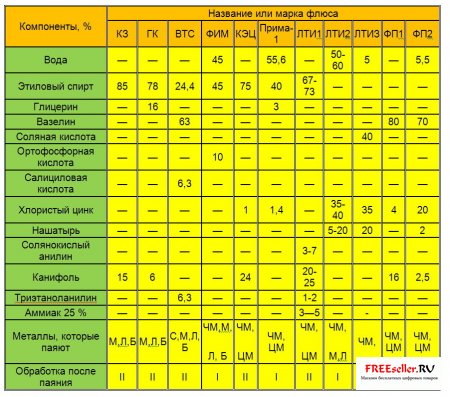

Таблица 1. Характеристики основных флюсов для паяния мягкими припоями.

Весьма удобны в работе флюсы-пасты. Они не растекаются по поверхности изделия и удобны в хранении. Основной компонент флюсов-паст — канифоль или хлористый цинк (в зависимости от требуемой активности), а загуститель — вазелин. Высокоактивную флюс-пасту можно приготовить из следующих компонентов: канифоль — 100 г, олеиновая кислота — 45 г, стеариновая кислота — 30 г, пальмитиновая кислота — 25 г. Канифоль сплавляют с кислотами при температуре 100 град. С, но не выше. Для этих целей целесообразно применять водяную баню.

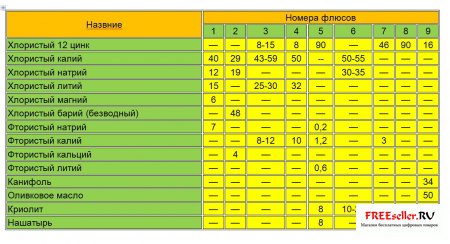

Таблица. 2 Составы флюсов для пайки алюминия.

Флюс для паяния цинка и оцинкованных изделий можно приготовить из концентрированной серной кислоты, разбавленной двумя частями воды. Вместо кислоты можно использовать 50 %-ный раствор едкого натра или калия.

Паяние алюминия осуществляют при помощи специальных высокоактивных флюсов. Это связано с тем, что на поверхности алюминия и его сплавов образуется прочная пленка окислов, препятствующая соединению припоя с основным металлом. Флюсы для паяния алюминия приготавливают на основе фтористых солей и хлористого лития. Если же этих флюсов нет, окисную пленку разрушают во время паяния.

Наиболее просты флюсы №8 и № 9, однако они менее активны, нежели те, что содержат фтористые соединения. Паяют алюминий припоями, которые содержат олово, алюминий, цинк, кадмий. При самостоятельном изготовлении припоя сначала плавят цинк, потом добавляют остальные компоненты. Чтобы в процессе приготовления припоя цинк не выгорал, на поверхность его расплава насыпают порошкообразный древесный уголь.

Сборник «Паяльники и припои» составленный А.Н. Борисовым 2004

Выбираем флюс для пайки

Сначала надо разобраться что такое флюс. Флюс это вещество, которое позволяет горячему жидкому припою смачивать места пайки. После остывания припоя образуется пайка. Если это сделать без флюса, то получится холодная пайка, которая может отвалиться сразу или со временем. Все флюсы в горячем состоянии проявляют кислотные свойства. Многие являются кислотами и при обычной температуре, например ортофосфорная кислота, паяльная кислота. Чем выше кислотные свойства во время пайки тем сильнее флюс, качественнее и быстрее будет пайка. Вот список выпускаемых нами флюсов в порядке увеличения их активности. Чем больше номер тем выше активность флюса.

• Канифоль
• Жидкая канифоль
• Флюс паста
• Жидкая канифоль LUX
• канифоль гель
• канифоль гель актив
• ЛТИ-120
• Глицерин гидразиновый флюс
• ФИМ
• Ф-34
• Паяльная кислота
• Ортофосфорная кислота
• Ф-64

А значит ли это, что можно взять самый сильный флюс и спаять всё? Увы нет. Например самый сильный флюс выпускаемый нами это Ф-64 — флюс для алюминия и он имеет соответствующую для этого химию. А вот для пайки меди самой сильной окажется «Ортофосфорная кислота». Но в остальном, если Вам не хватает активности флюса, надо посмотреть на этот список и взять более активный, следующий по номеру. Отрезвит от выбора слишком активного флюса и список безопасности остатков:

• Паяльная кислота
• Ортофосфорная кислота
• Ф-64
• Ф-34
• ФИМ
• Глицерин гидразиновый флюс
• ЛТИ- 120
• Жидкая канифоль LUX
• Канифоль гель Актив
• Канифоль гель
• Жидкая канифоль
• Флюс паста
• Канифоль

Самый высокий номер — самый безопасный флюс. Надо понимать, что выбирая более активный флюс Вы увеличиваете опасность окисления места пайки. Но даже остывающая канифоль может создавать на полированной меди зеленоватый налёт.

Выбор флюса по теме пайки

1. Пайка радиодеталей небольшого размера на печатную плату.

Если все детали залужены то Вам подойдёт Жидкая канифоль или ЛТИ-120. Удалять остатки не требуется, но добейтесь их высыхания т. к. жидкие остатки могут иметь мегоомные сопротивление. Жидкую канифоль может заменить флюс паста, благодаря своей пастообразной форме и не сохнущей основе она имеет некоторые преимущества. Остатки безопасны, но трудны в удалении. Современным средством замены Жидкой канифоли и флюс пасты является Канифоль гель. Обладая всеми преимуществами обоих флюсов он, состоя из видоизменённой канифоли, так же легко удаляется как Жидкая канифоль., при этом обладает более высокой активностью. Гелеобразной заменой ЛТИ-120 является Канифоль гель Актив. По структуре это Канифоль гель а по активности сравним с ЛТИ-120. Канифоль для пайки радиодеталей сегодня применяется уже достаточно редко. Стали широко применяются ЛТИ-120LUX и Жидкая канифоль LUX благодаря их модному свойству абсолютной смываемости водой. К закисшим радиодеталям лучше применить ЛТИ-120 или Канифоль гель актив, а так же новые флюсы ЛТИ-120LUX и Жидкая канифоль LUX.

2. Пайка радиодеталей небольшого размера на печатную плату.

Великолепно справляются с радиодеталями больших размеров канифольные активированные флюсы: ЛТИ-120 или Канифоль гель актив. Так же очень хорошо себя зарекомендовал флюс Глицерин гидразиновый, но после него надо обязательно отчищать места пайки с горячей водой от остатков глицерина. Остатки Глицерин гидразинового флюса не окисляют пайку и для деталей не связанных с электроникой деталей остатки допустимы, но на печатной плате возможны остаточные мега омные сопротивления.

3. Железо, медь, латунь. Детали небольшого размера.

Когда детали малы и к кислотным флюсам можно не прибегать берут Глицерин гидразиновый флюс или ЛТИ-120. Содержащие воду ЛТИ-120LUX и Жидкая канифоль LUX так же могут справиться с этой задачей. Частенько и флюс паста помогает. Иногда важнее не активность флюса а сколько времени он не испарится при температуре пайки, так как деталь ещё прогреть надо а за это время активный, но быстроиспаряющийся флюс испарится. Тут и пригождается флюсы на водной основе, такие как ЛТИ-120LUX и Жидкая канифоль LUX, Глицерин гидразиновый. Кроме того не сохнущие флюсы Канифоль гель Актив и флюс паста по той же причине что и водные могут весьма полезны. В отличии от водных флюсов они не шипят а красиво плавятся.

4. Железо медь латунь, оцинкованное железо. Массивные детали.

В таких случаях берут кислотные флюсы: Паяльную кислоту, Фим, Ортофосфорную кислоту. Кислотные флюсы начинают работать моментально и создаётся впечатление, что деталь нужно меньше греть. Это иллюзия, но она отражает насколько легче поддаются детали пайке при использовании кислотных флюсов. По активности Ортофосфорная кислота и Паяльная кислота более менее похожи. Флюс ФИМ обладает меньшей активностью. Различаются они по своим остаткам после пайки, а для таких активных кислотных флюсов это очень важно. Раньше всех начинают взаимодействовать с металлами остатки Ортофосфорной кислоты. Это тёмнно-серые налёты фосфатов. Но эти остатки достаточно стабильны и создают прочную фосфатную плёнку защищающую металл от окисления. Достаточно сказать что этой кислотой в автомастерских пользуются вместо ненадёжного в гаражных условиях цинкования. Фосфатные покрытия, получаемые таким образом, надёжно защищают железо от ржавчины. Чуть дольше проявляет себя Cl паяльной кислоты. Остатки это хлориды металла которые образуют некрасивые окислы. Если это железо, применяемое на открытом воздухе, то это может стать катализатором очага ржавчины. И на конец флюс ФИМ. Остатки его, в виду малого содержания ортофосфорной кислоты, мало корродийны, поэтому он хорошо подходит для чистых но активных паек. Вопрос который очень часто встаёт у людей паяющих активными флюсами: Что делать когда Вы паяете изделие и последний шов закрывает ёмкость? Часть флюса останется внутри и удалить его уже не получится. Ответ на этот вопрос был найден в советское время при запайке герметичных корпусов инфракрасных приборов для спутников. Последний шов выполнялся исключительно ортофосфорной кислотой. Количество подбиралось ровно столько, сколько необходимо для пайки. Флюс наносился заострённой размоченной в кислоте деревянной палочкой. Достаточность флюса определялась тем насколько разбрызгивается флюс. Проводились контрольные вскрытие после климатических испытаний. На внутренней стороне пайки, где удаление по причине не доступности не могло проводиться, остатки флюса образовывали стойкие фосфатные плёнки которые ни на что не влияли.

Из всего что я сказал понятно, удалять остатки надо. И если в случае с ортофосфорной кислотой удалять остатки необходимо из эстетических соображений, то в случае с паяльной кислотой это предотвратит дальнейшие неприятности. Как удалять остатки кислот? Идеально смыванием в большом количестве воды с кисточкой. Лучше после этого использовать средство Удалитель флюса, нейтрализующее кислотность остатков кислотных флюсов. Так же широко используется протирание влажной тряпочкой. Обычно двух трёх движений хватает. Но надо протирать ни как крошки со стола смахивают а с небольшим усилием, что бы пайка заблестела. Удаление канифольных флюсов лучше проводить «Растворителем канифоли», но можно использовать большинство растворителей продающихся в хозтоварах или спирт.

Пайка алюминия.

Существует множество «способов» как спаять алюминий. К примеру натереть под каким ни будь канифольным флюсом жалом паяльника и может быть припой в каком то месте пристанет к алюминию. Всё это больше похоже на добывания огня с помощью трута. Сегодня все пользуются зажигалками. И для пайки алюминия есть современный флюс Ф-64, который легко паяет алюминий просто как канифольный флюс паяет печатную плату. Но не увлекайтесь — паяя много включите вентиляцию. На абсолютно другой химии сделан флюс Ф-34. Он гораздо менее активный, но и во много раз более безопасен. Оба относятся к флюсам остатки которых требуют удаления.

Припои и флюсы для пайки

Припой — это легкоплавкий сплав металлов, предназначенный для соединения проводов, выводов, деталей и узлов пайкой. Ранее припои обозначали тремя буквами — ПОС (припой оловянно-свинцовый), за которыми идет двузначное число, показывающее содержимое олова в процентах, например ПОС-40, ПОС-60.

Лучший припой — чистое олово. Однако оно дорогое и используется в исключительных случаях. Во время радиомонтажа чаще применяют оловянно-свинцовые припои. По прочности спаивания они не уступают чистому олову. Плавятся такие припои при температуре 180 — 200 °С.

Выбор припоя для пайки

Выбор припоя производят в зависимости от таких факторов: от соединяемых металлов или сплавов, от способа пайки, от температурных ограничений, от размера деталей, от требуемой механической прочности, от коррозийной стойкости и др.

Для пайки толстых проводов используют припой с температурой плавления более высокой, чем для пайки тонких проводов.

В некоторых случаях необходимо учитывать и электропроводность припоя (напоминание: удельное сопротивление олова равно 0,115 Ом х мм2/м, а свинца — 0,21 Ом х мм2/м).

Разновидности припоев.

Припои разделяются на три группы: тугоплавкие, легкоплавкие и сверхлегкоплавкие. Тугоплавкие припои (радиолюбители их практически не используют). К тугоплавким относятся припои с температурой плавления свыше 500 °С, создающие очень высокую механическую прочность соединения (сопротивление разрыву до 50 кг/мм2). Недостатком их является именно то, что они требуют высокой температуры нагрева и, хотя прочность такой пайки получается весьма высокой, интенсивный нагрев может привести к нежелательным последствиям: можно, например, «отпустить» стальную деталь.

Недостатком твердых припоев является то, что они требуют высокой температуры нагрева, и хотя прочность такой пайки весьма высока, интенсивный нагрев может привести к весьма нежелательным последствиям: можно перегреть дорогостоящую деталь и вывести ее из строя (например, транзистор или микросхему), можно «отпустить», например, стальную деталь (пружину).

Легкоплавкие (радиолюбительские) припои. К этой категории относятся припои с температурой плавления до 400 °С, имеющие сравнительно невысокую механическую прочность (сопротивление разрыву до 7 кг/мм2). При радиотехнических монтажных работах применяются главным образом легкоплавкие припои. В их состав входят олово и свинец в различных пропорциях, например, припой ПОС-61 , который содержит 61% свинца, 38 % олова и 1% различных присадок.

Сверхлегкоплавкие (радиолюбительские) припои. Существуют также сплавы, в состав которых, кроме олова и свинца, входят висмут и кадмий. Эти сплавы наиболее легкоплавкие: у некоторых из них температура плавления менее 100 °С. Механическая прочность соединения у таких сплавов весьма невелика. Раньше их применяли для пайки кристаллов в кристаллических детекторах. В настоящее время легкоплавкие кадмий-висмутовые сплавы находят применение при ремонте печатного монтажа. Используются они также для пайки транзисторов, так как по техническим условиям их рекомендуется паять припоем с температурой плавления, не превышающей 150 °С.

Для пайки транзисторов можно применять так называемый сплав Вуда с температурой плавления 75 °С, в состав которого входят: олово — 13%, свинец — 27%, висмут — 50%, кадмий — 10%. Сплав Вуда можно приготовить по указанному рецепту самому или купить в аптеке. Пайка ведется слабо нагретым паяльником. В качестве флюса используется канифоль.

Форма радиолюбительских припоев

В прошлом веке порекомендовали оловянный прут сечением 10 мм. Сейчас для пайки пользуются припойной проволокой сечением от 1 до 5 мм. Наиболее распространены 1,5—2 мм многоканальные припои. Многоканальность означает, что внутри оловянной проволоки расположены несколько каналов флюса, который обеспечивает образование ровной блестящей и надежной пайки.

Продается такой припой в мотках — на радиорынках, в колбах — в которых он находится свернутым в спираль, и в бобинах (в них количество припоя такое, что его хватит не на один год). Рекомендуется приобретать в виде проволочки, толщиной со спичку — удобнее паять.

При пайке монтажных проводов радиоаппаратуры удобно пользоваться оловянно-свинцовыми припоями, отлитыми в виде тонких прутков диаметром 2 — 2,5 мм. Такие прутки можно изготовить самому, выливая расплавленный припой в сосуд, в дне которого заранее проделано отверстие. Сосуд при этом следует держать над листом жести или металлической плитой. После остывания прутки следует разрезать на куски необходимой длины.

Современные припои, используемые при пайке электронных схем, выпускаются в виде тонких трубочек, заполненных специальной смолой (колофонием), выполняющей функции флюса. Нагретый припой создает внутреннее соединение с такими металлами, как медь, латунь, серебро и т. д., если выполнены следующие условия: поверхности подлежащих пайке деталей должны быть зачищены, то есть с них необходимо удалить образовавшиеся с течением времени пленки окислов, деталь в месте пайки необходимо нагреть до температуры, превышающей температуру плавления припоя. Определенные трудности при этом возникают в случае больших поверхностей с хорошей теплопроводностью, поскольку мощности паяльника может не хватить для ее нагрева.

Самостоятельное приготовление припоя

Для самостоятельного приготовления припоя компоненты состава (олово и свинец) отвешивают на весах, расплавляют смесь в металлическом тигле над газовой горелкой и, перемешав расплав стержнем из стали, стальной пластинкой снимают пленку шлака с поверхности расплава. Затем осторожно разливают расплав в формы — желоба из жести, дюралюминия или гипса.

Плавку необходимо выполнять в хорошо проветриваемом помещении, надев защитные очки, перчатки и фартук из грубой ткани.

Флюсы для пайки

Для чего при пайке нужен флюс? Во время пайки температура соединяемых деталей значительно повышается. При этом скорость окисления металлических поверхностей возрастает. В итоге припой хуже смачивает соединяемые детали. Поэтому необходимо использовать вспомогательные вещества, флюсы.

Что такое флюс? Флюс — это вспомогательный материал, который призван во время пайки удалять оксидную пленку с деталей, подвергаемых пайке, и обеспечивать хорошее смачивание поверхности детали жидким припоем. Без флюса припой может не прикрепиться к поверхности металла. Назначение флюсов: надежно защищают поверхность металла и припоя от окисления, улучшают условия смачивания металлической поверхности расплавленным припоем.

Действие флюса зависит от его состава, имеемые флюсы: или растворяют окисные пленки на поверхности металла (а иногда и сам металл), или предохраняют металл от окисления при нагреве. Таким образом, флюс образует защитную пленку над местом пайки.

Флюс уже содержится в современном припое в виде тонкого сердечника. При расплавлении припоя он распределяется по поверхности жидкого металла. Флюсом покрывают поверхности уже залуженных металлов также и перед их соединением (собственно пайкой). При этом флюс является ПАВ, то есть Поверхностно Активным Веществом. После соприкосновения деталей избыток флюса между ними вылезает наружу и все время испаряется потому, что температура его испарения ниже, чем у припоя.

Флюсы бывают разные. Например, для ремонта металлической посуды пользуются «паяльной кислотой» — раствором цинка в соляной кислоте. Паять радиоконструкции с таким флюсом нельзя — со временем он разрушает пайку. Для радиомонтажа надо применять флюсы, в которых нет кислоты, например, канифоль.

Требования к радиолюбительским флюсам

Выбор флюса — важный вопрос. Раньше использовалась только канифоль, другого флюса не было. Чем плоха канифоль — канифоль, спиртовой канифольный флюс относятся к категории активных флюсов. Первый недостаток — при высоких температурах удаляется не только оксид металла, но и сам металл. Второй недостаток — очистка платы после пайки с канифолью является большой проблемой. Смыть остатки можно только спиртом или растворителями (да и то, порой проще отковырять чем-то острым).

Остатки флюса на плате не только некрасиво с эстетической точки зрения, но и вредно. На платах с малыми зазорами между проводников возможен рост дендритов (проще говоря, замыканий) вызванных гальваническими процессами на загрязненной поверхности. Каков же выход — на современном рынке материалов можно найти широкую гамму флюсов, которые смываются обычной водой, не разрушают жало паяльника и обеспечивают высокое качество пайки. Продаются такие флюсы, как правило, в шприцах, что очень удобно для использования.

Независимо от того, какой флюс используется, готовую пайку нужно обязательно протирать тряпочкой, смоченной в спирте-ректификате или ацетоне, а также прочищать жесткой щеточкой или кисточкой, смоченной растворителем, для удаления остатков флюса и грязи. В некоторых исключительных случаях вместо канифоли можно пользоваться ее заменителями:

— канифольным лаком, имеющимся в продаже в хозяйственных магазинах. Его можно применять как жидкий флюс взамен раствора канифоли в спирте. Этот же лак можно использовать и для антикоррозийного покрытия металлов.

— живицей — смолой сосны или ели — доступным материалом, особенно любителям, живущим в сельской местности. Такой флюс можно приготовить самому. Набранную в лесу с деревьев смолу нужно растопить в жестяной банке на слабом огне (на сильном огне смола может воспламениться). Расплавленную массу разлить в спичечные коробки.

— таблеткой аспирина, имеющейся в любой домашней аптечке. Недостаток этого флюса — неприятный запах дыма, выделяющийся при плавлении аспирина.

Сейчас выпускается большое количество разнообразных, так называемых «безотмывочных», флюсов, как жидких, так и в виде полужидкого геля. Особенность их такова, что они не содержат компонентов, вызывающих окисление и коррозию соединяемых деталей, не проводят электрический ток и не требуют промывки платы после пайки. Хотя все равно лучше после завершения пайки удалять с припаянных деталей все остатки флюса.

Для нанесения жидкого флюса можно воспользоваться кисточкой, ватной палочкой или просто спичкой, но удобнее пользоваться так называемым «флюсапликатором». Можно попробовать купить фирменный флюсапликатор стоимостью примерно 20—30$, но куда проще и дешевле сделать его самому. Для этого потребуется кусочек силиконового или резинового шланга с внутренним диаметром 5 — 6 мм и одноразовый медицинский шприц.

Шприц разрезается на 2 части. Обе части вставляются в резиновую трубку. Иголка слегка укорачивается, ее можно для удобства пользования слегка изогнуть. Слегка нажимая на шланг, выдавливаем из кончика капельку флюса на припаиваемые детали и производим пайку. При хранении, чтобы не засыхала иголка внутрь нее можно вставлять тонкую проволоку. Так же удобно пользоваться флюсом в виде геля или пасты. Для его нанесения тоже можно воспользоваться одноразовым шприцем, только из-за его густоты иголку шприцевую придется взять потолще.

Другие статьи из цикла про пайку:

Как сделать жидкую канифоль

Канифоль является натуральным природным материалом, который получают из смолы хвойных деревьев, путем выпаривания скипидара. После переработки получается твердая полупрозрачная смола, которую применяют в качестве паяльного флюса. Канифоль используется не только в чистом виде, но и в сочетании с различными химическими добавками. В основном канифоль применяют в радиолюбительском деле в качестве дешевого и качественного флюса. Для пайки радиодеталей и лужения печатных плат очень удобно использовать спиртовой раствор канифоли. Жидкая канифоль легко проникает во все труднодоступные места, как при пайке SMD компонентов, так и обычных радиодеталей, не оставляет грязных следов на плате и в случае необходимости легко смывается ацетоном или спиртом. Канифоль легко растворяет пленку оксидов образующихся на поверхности радио элементов в процессе пайки, а также снижает поверхностное натяжение расплавленного жалом паяльника припоя, позволяя ему равномерно растекаться по всей поверхности места пайки.

В радиомагазинах, прилавки просто пестрят различными дорогими и дешевыми, химическими, кислотными и натуральными на основе сосновой канифоли флюсами. Выбор большой, бери не хочу. Но мне, как настоящему радиолюбителю ради эксперимента захотелось своими руками приготовить спиртовой раствор канифоли. Как это делал мой дед, заядлый радиолюбитель.

Хватит слов, сейчас я начну свой эксперимент, просто не терпится посмотреть, что же в итоге получится…

Как всегда я очень тщательно подготовился к эксперименту: взял две 20 гр. баночки сосновой канифоли, 100 мл. чистого 96° спирта и пустую пластиковую бутылочку для приготовления жидкой канифоли.

Канифоль обязательно надо брать новую и чистую, грязная пережженная жалом паяльника не пойдет, потому, что в ней будет очень много грязи и всяких примесей. Канифоль можно растворить в чем угодно, в ацетоне, во всяких там непонятных растворителях, даже керосине. Но самым безопасным и нетоксичным растворителем для канифоли, как вы уже возможно догадались является 70° медицинский спирт, можно использовать и 96°, будет растворяться еще быстрее.

Канифоль надо тщательно измельчить, делаю я это такими мощными пассатижами, прямо в баночке. Канифоль от сжатия крошится на мелкие кусочки, что очень удобно не надо там ничего шаманить со стаканами, ступами, толкушками и прочей лабудой.

Теперь высыпаю в пластиковую бутылочку. Здесь ровно две баночки канифоли.

Все это дело заливаю спиртом, один к одному. У меня две баночки это 40 грамм канифоли, значит надо налить не менее 40 миллилитров спирта, можно немного больше. Как говорится, на глаз. Если вся канифоль не растворится, добавлю еще. Для такого интересного эксперимента я пожертвовал бутылочку чистого спирта. Что не сделаешь ради науки. Теперь все это дело тщательно перемешаю. Примерно через час вся канифоль должна растворится.

Через час канифоль полностью растворилась получился такой однородный прозрачный канифольно-спиртовой раствор медового цвета, с приятным запахом сосновой канифоли.

А теперь, как всегда самое интересное посмотрю, как жидкая канифоль будет паять.

Получилось не плохо, даже лучше магазинного флюса (ЛТИ-120, КЭ, ФКЭт, ФКСп и так далее) можно сказать немного гуще.

Жидкая канифоль работает, эксперимент удался! Отлично паяет и такой приятный легкий запах канифоли. Я просто в восторге!

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать жидкую канифоль своими руками
