Расчет сечения СИПа по мощности и длине

Калькулятор Элекон

ПОЗВОЛЯЕТ ПРОИЗВОДИТЬ СЛЕДУЮЩИЕ РАСЧЕТЫ

  • Расчет сечения по току/мощности. Расчет сечения кабеля исходя из мощности нагрузки или тока с учетом условий прокладки, материала проводника и потерь напряжения, а также подбор кабеля, провода.
  • Максимальный ток по сечению. Определение максимального тока и нагрузки на известный проводник.
  • Выбор устройства защиты. Расчет автоматических выключателей, УЗО и дифференциальных автоматов, а также их подбор.
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
220 В
380 В
Медный
Алюминиевый
Открытая
В трубе
Два одножильных
Три одножильных
Три одножильных
+ жила «0»
Один двухжильный
Один трехжильный
Ток
Мощность
Проверка сечения по потерям напряжения
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 0.5
  • 0.75
  • 1
  • 1.5
  • 2.5
  • 4
  • 6
  • 10
  • 16
  • 25
  • 35
  • 50
  • 70
  • 95
  • 120
  • 150
  • 185
  • 240
220 В
380 В
Медный
Алюминиевый
Открытая
В трубе
Два одножильных
Три одножильных
Три одножильных
+ жила «0»
Один двухжильный
Один трехжильный
  • Двигатель 3х400В
  • Двигатель 230В
  • ТЭН лампа 3х400В
  • ТЭН лампа 230В
  • Кондиционер
  • Стиральная машина
  • Холодильник
  • Компьютер, телевизор
  • Лампа накаливания
  • Лампа энергосберегающая
  • Лампа светодиодная
4,5
6
10
Селективное
Обычное
Сухое
Влажное
На входе цепи
Внутри цепи
Ток
Мощность

Есть ли требования к наличию дополнительных жил?

Да, требуется жила «0»
Да, требуется жила заземления
У Вашего кабеля/проводажилы

Калькулятор позволяет производить расчет сечение кабеля по току или мощности, исходя из параметров общей нагрузки и поступающего напряжения. При этом учитываются условия прокладки, материалы изготовления проводов, возможные потери напряжения и критерии выбора проводника. Функционал раздела позволяет также произвести расчет максимального тока и нагрузки на проводник с заданными параметрами и выбрать устройства защиты (автоматические выключатели, дифференциальные автоматы и УЗО).

Как производится расчет сечения кабеля:

  • Укажите исходные данные (ток или мощность), напряжение, материал изготовления проводника (медь или алюминий), тип проводки (открытую или закрытую в трубе), количество проводов (при прокладке коммуникации в трубе);
  • Отметьте дополнительные условия (длину провода, допустимые потери);
  • Нажмите на кнопку «Рассчитать» и сохраните полученные параметры;
  • Нажмите кнопку «Подобрать» для подбора товаров у нас в Каталоге по результатм расчета.

Калькулятор расчета сечения кабеля работает в онлайн и в офлайн режиме. Обратите внимание: он носит исключительно рекомендательный характер и не может гарантировать 100% верность подсчетов. Однако чем больше достоверных данных вы введете в соответствующие поля, тем выше будет процент соответствия.

Расчет сечения кабеля по мощности и току – Калькулятор

Расчет сечения кабеля по мощности нагрузки и длине с помощью калькулятора – расчет сечения кабеля по току онлайн, с помощью формул, таблиц.

Перемотайте вниз чтобы НАЧАТЬ (место для вашего контента)

С помощью нашего калькулятора вы можете выполнить расчет сечения кабеля по мощности (нагрузке) или току с учетом длины линии с минимальной погрешностью. В качестве основных показателей выступает материал проводника (медь, алюминий), напряжение (220 В / 380 В) и нагрузка/сила тока в цепи. Способ укладки кабеля влияет на сечение проводника – для закрытых кабелей требуется большее сечение, поскольку из-за ограниченного теплообмена металл нагревается сильнее. После проведения классического расчета по мощности/току, дополнительно проводится расчет по длине проводника – из получившейся пары значений выбирается наибольшее. Теоретическое обоснование расчета представлено ниже в виде формул и таблиц. Возможно вас заинтересует только калькулятор потерь напряжения.

Смежные нормативные документы:

  • ПУЭ-7 «Правила устройства электроустановок»
  • СП 76.13330.2016 «Электротехнические устройства»
  • ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 «Электроустановки низковольтные. Выбор и монтаж электрооборудования»
  • ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»

ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В»

  • ГОСТ 6323-79 «Провода с поливинилхлоридной изоляцией для электрических установок»
  • ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»
  • ГОСТ 433-73 «Кабели силовые с резиновой изоляцией»
  • Как рассчитать сечение кабеля по мощности?

    Первый шаг. Рассчитывается суммарная мощность всех электроприборов, которые могут быть подключены к сети:

    • P1, P2 .. – мощность электроприборов, Вт;
    • Kс – коэффициент спроса (вероятность одновременной работы всех приборов), по умолчанию равен 1.

    Второй шаг. Затем определяется номинальная сила тока в цепи:

    I = Pсум / (U × cos ϕ)

    • Pсум – суммарная мощность электроприборов;
    • U – напряжение в сети;
    • cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.92.

    Третий шаг. На последнем этапе используются таблицы, согласно ПУЭ (Правила устройства электроустановок).

    Таблица сечения медного кабеля по току по ПУЭ-7

    Сечение проводника, мм 2Ток, А, для проводов, проложенных
    открытов одной трубе
    двух одножильныхтрех одножильныхчетырех одножильныходного двухжильногоодного трехжильного
    0.511
    0.7515
    1171615141514
    1.2201816151614.5
    1.5231917161815
    2262422202319
    2.5302725252521
    3343228262824
    4413835303227
    5464239343731
    6504642404034
    8625451464843
    10807060505550
    161008580758070
    251401151009010085
    35170135125115125100
    50215185170150160135
    70270225210185195175
    95330275255225245215
    120385315290260295250
    150440360330
    185510
    240605
    300695
    400830

    Таблица сечения алюминиевого кабеля по току по ПУЭ-7

    Сечение проводника, мм 2Ток, А, для проводов, проложенных
    открытов одной трубе
    двух одножильныхтрех одножильныхчетырех одножильныходногодвухжильногоодного трехжильного
    2211918151714
    2.5242019191916
    3272422212218
    4322828232521
    5363230272824
    6393632303126
    8464340373832
    10605047394238
    16756060556055
    251058580707565
    3513010095859575
    50165140130120125105
    70210175165140150135
    95255215200175190165
    120295245220200230190
    150340275255
    185390
    240465
    300535
    400645
    Читать еще:  Какой шпатель выбрать для шпаклевки стен?

    В правилах устройства электроустановок 7-го издания нет таблиц сечения кабеля по мощности, имеются только данные по силе тока. Поэтому рассчитывая сечения по таблицам нагрузки в интернете, вы рискуете получить неверные результат.

    Выбор сечения кабеля по силе тока

    Первый шаг. Расчет проводится абсолютно аналогичным образом, то есть сначала рассчитывается суммарная мощность всех электроприборов, которые могут быть подключены к сети:

    • P1, P2 .. – мощность электроприборов, Вт;
    • Kс – коэффициент спроса (вероятность одновременной работы всех приборов), по умолчанию равен 1.

    Второй шаг. Затем определяется номинальная сила тока в цепи:

    I = Pсум / (U × cos ϕ)

    • Pсум – суммарная мощность электроприборов;
    • U – напряжение в сети;
    • cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.92.

    Третий шаг. На последнем этапе используются те же таблицы, согласно ПУЭ (Правила устройства электроустановок), которые расположены выше.

    Расчет сечения кабеля по длине

    Первый шаг. Сначала определяется номинальная сила тока в цепи:

    I = Pсум / (U × cos ϕ)

    • Pсум – суммарная мощность электроприборов;
    • U – напряжение в сети;
    • cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.92.

    Второй шаг. Затем рассчитываются сопротивление проводника:

    • dU – потери напряжения, не более 5% (0.05);
    • I – сила тока.

    Третий шаг. Выполняется расчет сечения токопроводящей жилы по формуле:

    Расчет сечения СИПа по мощности и длине

    • Каталог
      • Назад
      • Каталог
      • Кабель силовой
      • Кабель управления и контроля
      • Кабель судовой
      • Кабель монтажный
      • Кабель передачи данных
      • Кабель греющий
      • Провода
      • Электротехнические товары
    • Акции
    • Инфо
      • Назад
      • Инфо
      • Статьи о кабеле
      • Вопрос-ответ по кабелю
      • Калькулятор веса кабеля
      • Калькулятор сечения кабеля
      • Производители кабеля
      • Партнерство
    • Доставка и оплата
    • О компании
      • Назад
      • О компании
      • Склады
      • Новости
      • Сотрудники
      • Сертификаты
      • Отзывы
      • Документы и реквизиты
      • Объекты наших клиентов
      • Вопросы по работе компании
    • Контакты
      • Назад
      • Контакты
      • Филиалы
    • 8 (4712) 77-31-22
      • Назад
      • Телефоны
      • 8 (4712) 77-31-22
      • 8 (800) 555-88-72
      • Заказать звонок

    Курск, 305040, ул. 50 лет Октября, 179 лит. В1

    Расчёт сечения кабеля по мощности и длине

    Для того чтобы правильно подобрать кабель, в первую очередь необходимо знать его сечение. Наш онлайн калькулятор расчета сечения кабеля по длине и мощности поможет рассчитать сечение кабеля, необходимое для безопасной эксплуатации электропроводки. Кабель с верно выбранным сечением избежит перегревов, коротких замыканий и выхода из строя электротехники.

    Как рассчитать сечение кабеля по мощности и длине

    Для получения данных о сечении жилы кабеля нужно ввести следующие параметры:

    • Полный ток нагрузки в ватах или амперах (суммарная мощность электроприборов или сила тока потребителей);
    • Номинальное напряжение сети;
    • Назначение кабеля: для трёхфазной или однофазной электропроводки;
    • Длину кабеля от источника к нагрузке;
    • Материал жилы кабеля;

    Для правильного расчета сечения обязательно указать все исходные значения!

    Калькулятор расчета сечения кабеля по мощности

    Введите мощность, кВт:
    Выберите напряжение:
    Укажите число фаз:
    Выберите материал жилы:
    Длина кабельной линии, м:
    Укажите тип линии:
    Результаты вычисления
    Расчетное сечение жилы мм 2 :
    Рекомендуемое сечение мм 2 :

    Онлайн калькулятор считает сечение провода по току и мощности, так же по длине. Считает как алюминиевую проводку, так и силовые медные проводники. Делает подбор сечения (диаметра жилы) в зависимости от нагрузки. Не считает для 12в. Чтобы рассчитать, заполните все поля и сделайте выбор нужных параметров во всех выпадающих списках. Важно! Обращаем ваше внимание — расчеты данной программы по подбору кабелей, не являются прямым руководством к применению электрических проводников, с рассчитанной тут величиной площади сечения. Они являются лишь предварительным ориентиром к выбору сечения. Окончательный точный расчет по подбору сечения должен делать квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае. Помните, при правильных расчетах вы получите результат для минимального сечения силовых кабелей. Превышать этот результат для расчетной электрической проводки, допускается.

    ПУЭ таблица расчета сечения кабеля по мощности и току

    Позволяет выбрать сечение по максимальному току и максимальной нагрузке.

    для медных проводов:

    для алюминиевых проводов:

    Формула расчета сечения кабеля по мощности

    Позволяет подобрать сечение по потребляемой мощности и напряжению.

    Для однофазных электрических сетей (220 В):

    I = (P × K и ) / (U × cos(φ) )

    • cos(φ) — для бытовых приборов, равняется 1
    • U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
    • I — сила тока
    • P — суммарная мощность всех электрических приборов
    • K и — коэффициент одновременности, для расчетов принимается значение 0,75

    Для 380 в трехфазных сетях:

    I = P / (√3 × U × cos(φ))

    • Cos φ — угол сдвига фаз
    • P — сумма мощности всех электроприборов
    • I — сила тока, по которой выбирается площадь сечения провода
    • U — фазное напряжение, 220V

    Расчет автомата по мощности и току

    В таблице ниже указаны токи автомата по способу подключения в зависимости от напряжения.

    Сколько киловатт выдержит СИП?

    • Главная >
    • Статьи >
    • Сколько киловатт выдержит СИП?

    Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел.

    Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

    Сколько киловатт выдержит СИП 4х16?

    Но зато есть ГОСТ 31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка

    Сколько киловатт выдерживает СИП — таблица:

    Сечение СИПнапряжение 380В (3х фазная нагрузка)напряжение 220В (1фазная нагрузка)
    СИП 4х1662 кВт22 кВт
    СИП 4х2580 кВт29 кВт
    СИП 4х3599 кВт35 кВт
    СИП 4х50121 кВт43 кВт
    СИП 4х70149 кВт53 кВт
    СИП 4х95186 кВт66 кВт
    СИП 4х120211 кВт75 кВт
    СИП 4х150236 кВт84 кВт
    СИП 4х185270 кВт96 кВт
    СИП 4х240320 кВт113 кВт
    Читать еще:  Лучшие варочные панели газовые 2019; 2020 года

    Методика расчета (update от 19.02.2018)

    Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:

    для однофазной нагрузки 220В P=U*I

    для трехфазной нагрузки 380В P=(I1+I2+I3)3*cos φ*1,732*0,38

    update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

    Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.

    Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

    В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

    Расчет сечения кабелей и проводов по мощности и току

    Калькулятор позволяет рассчитать сечение токоведущих жил электрических проводов и кабелей по электрической мощности.

    Вид электрического тока

    Вид тока зависит от системы электроснабжения и подключаемого оборудования.

    Выберите вид тока :

    Материал проводников кабеля

    Материал проводников определяет технико-экономические показатели кабельной линии.

    Выберите материал проводников:

    Суммарная мощность подключаемой нагрузки

    Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

    Введите мощность нагрузки: кВт

    Номинальное напряжение

    Введите напряжение: В

    Только для переменного тока

    Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

    Коэффициент мощности cosφ:

    Способ прокладки кабеля

    Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

    Выберите способ прокладки:

    Количество нагруженных проводов в пучке

    Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.

    Выберите количество проводов:

    Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.

    Длина кабеля

    Введите длину кабеля: м

    Допустимое падение напряжения на нагрузке

    Введите допустимое падение: %

    Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

    Таблица сечения кабеля по мощности и току

    Сечение

    Токопроводящие жилы

    мм.кв.

    1,5

    2,5

    4

    6

    10

    16

    25

    35

    50

    70

    95

    120

    Сечение

    токопроводящие жилы

    мм.кв.

    ток, А

    Мощность, кВт

    Ток, А

    Мощность, кВт

    2,5

    4

    6

    10

    16

    25

    35

    50

    70

    95

    120

    Для чего нужен расчет сечения?

    Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей. Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать.

    Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

    Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

    Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации.

    Расчет сечения кабеля для постоянного тока

    Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более. В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи.

    Освобождаем от проблем с электрикой. Электромонтажные работы по реальным ценам. Бесплатная консультация электрика!

    +7 (953) 355-50-16 — Viber | WhatsApp | Telegram

    • НОВОСТИ
    • КОНТАКТЫ
    • ПОИСК
    • ГЛ.СТРАНИЦА
    • НОВОСТИ
    • КОНТАКТЫ
    • ПОИСК
    • ГЛ.СТРАНИЦА
      • Вызов электрика на дом
      • Муж на час
      • МАСТЕР НА ЧАС. Жми!
      • Ремонт люстр с пультом управления
    • МАГАЗИН
      • Сборка электрощита
      • Стабилизаторы напряжения
      • Кабеленесущие системы
    • Кабели и провода
    • СТАТЬИ
      • Технические условия на присоединение к электрическим сетям для физических лиц
      • Правильный расчет сечений проводов СИП в сельской местности
      • Строительные нормы и правила СНиП 31-02-2001. Дома жилые одноквартирные
      • ПОСТАНОВЛЕНИЕ ПРАВИТЕЛЬСТВА РФ 442
    • Прайс 2020
    • Карта сайта
    • Электромонтажные работы в квартире цены
    • ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
      • Электромонтаж в подъезде жилого дома
      • Электропроводка своими руками
      • Электропроводка в деревянном доме
      • Шкафы, боксы, электрощиты
      • ЭЛЕКТРОЩИТЫ, ШКАФЫ, БОКСЫ
      • Расцепитель напряжения РММ47
      • Трансформаторы тока
      • ВИДЕО — НОВОСТИ, АИИС КУЭ НЕВА 1 и НЕВА 2 от компании Тайпит
      • Низковольтное оборудование — устройство УЗИП купить недорого
      • Кабель
      • Провод
      • Провод СИП
      • Зажим изолирующий
    • Главная страница
      • Стабилизаторы напряжения 220В
      • Щиты распределительные
        • Щит электрический, пластиковый бокс 12 модулей
        • Пластиковый бокс 18 модулей
        • Пластиковый бокс 24 модуля, сборка электрощита
      • КАТАЛОГ
        • Кабель и провод
        • Кемпинговый фонарь
    • КОНТАКТЫ
    • Прайс-лист
    Читать еще:  Способы установки чугунной ванны своими руками

    Партнеры

    Наши основные партнеры

    Google Maps.

    Расчет сечения провода сип по мощности

    Правильный расчет сечения провода СИП по мощности в сельском поселении, коттеджном поселке или СНТ (садовом некоммерческом товариществе). Узнайте лучшие цены на провод в России!

    Самонесущий изолированный провод СИП любого сечения оптом и в розницу. Доставка транспортной компанией DPD в любую точку России из Воронежа ! Лучшие цены на элетротовары в СНГ.

    Электросеть садового некоммерческого товарищества (далее СНТ). Какое сечение провода выбрать, чтобы в конце линии электропередачи получить минимально допустимое напряжение на электроприборах потребителя в любом из домохозяйств окраины поселка ?

    Допустим нужно смонтировать линию электропередачи до одного или нескольких домов на значительном расстоянии ( L – метров) от трансформаторной подстанции.

    1. 1. L-200 метров
    2. 2. L-300 метров
    3. 3. L-400 метров
    • Расчет сечения провода СИП по мощности делаем на калькуляторе сечений кабеля (провода) для суммарной потребляемой мощности потребителями домохозяйств: Р – 15 кВт., 30 кВт. и 45 кВт..
    • Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 1 ( U – 230 В.).
    • Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой жилы провода СИП должно быть:

    1. L – 200 метров S – 95 мм²

    2. L – 300 метров S – 120 мм²

    3. L – 400 метров S – 185 мм²

    • При потребляемой в конце линии электропередачи мощности Р = 30 кВт. , сечение токопроводящей жилы самонесущего изолированного провода (СИП) будет соответственно больше и равно:

    1. L – 200 метров S – 185 мм²

    2. L — 300 метров S — 240 мм²

    3. L — 400 метров S — 320 мм² (не существует)

    • Для мощности Р = 45 кВт. получим еще более невероятный результат:

    1. L – 200 метров S — 240 мм²

    2. L – 300 метров S — 350 мм² (не существует)

    3. L – 400 метров S — 468 мм² (не существует)

    • Технически и материально многие позиции выполнить не возможно, поэтому расчет имеет ознакомительный характер и убеждает нас, что использовать однофазную схему электросети распределения (при U = 230 В.) в поселке экономически не рекомендуется.
    • При использовании трех — фазной схемы распределительной электросети (при U = 380 В.) мы снимаем многие проблемы особо удаленных от трансформаторной подстанции потребителей электроэнергии. Особенно это ярко выражено при мощности потребления Р = 30 кВт. и Р = 45 кВт., что подтверждает нам предыдущий расчет.
    • Сделаем расчет для трех фаз.
    • Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 3 ( U – 380 В.).
    • Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой токопроводящей жилы провода СИП должно быть:

    1. L – 200 метров S – 16 мм²

    2. L – 300 метров S – 25 мм²

    3. L – 400 метров S – 35 мм²

    • При потребляемой мощности Р – 30 кВт. :

    4. L – 200 метров S – 35 мм²

    5. L – 300 метров S – 50 мм²

    6. L – 400 метров S – 70 мм²

    • При потребляемой мощности Р – 45 кВт.:

    7. L – 200 метров S – 50 мм²

    8. L – 300 метров S – 70 мм²

    9. L – 400 метров S – 95 мм²

    • Из проделанных расчетов хорошо видно, что если трансформаторная подстанция расположенная в середине сельского поселения, коттеджного поселка, деревни или садового общества (СНТ), то радиальная трехфазная схема электроснабжения поселения самый оптимальный вариант. Эта схема наиболее экономически выгодная и минимизирует затраты на строительство распределительной электросети и исключит потери электрической энергии в проводах поселка.
    • P.S. От трансформаторной подстанция в посёлке можно построить проводом СИП-2-3х120+1х95 одну ЛЭП длиной L — 250 метров и нагрузить линию мощностью P — 100 kW и не более. При условии, что на каждой фазе ЛЭП будет нагрузка симметричной или желательно равна P — 33,3 kW. Для нагрузки P — 200 kW должен быть построен второй фидер (ЛЭП) длиной L — 250 метров , а для потребляемой мощности абонентами P — 300 kW нужен третий фидер и так далее. Расчет сделан при напряжении на клеммах трансформатора U — 380 В и при допустимых потерях напряжения — 5%, если на трансформаторной подстанции напряжение не меньше U — 400 В, то проектируемая длина ЛЭП увеличивается до L — 290 метров. Кто сомневается, сделайте расчет на калькуляторе!
    • Рекомендуемые продавцы провода СИП в СПб и в других городах России.

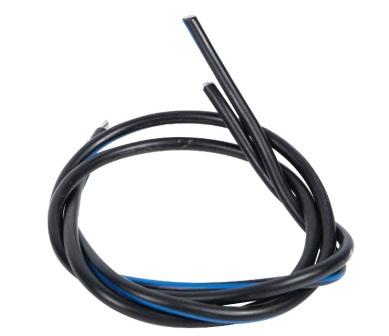

    • Провод СИП-4 2х16
    • Провод СИП-4 2х16 (100 м)

    • Провод СИП-4 4х16

    • Провод СИП-4 4х16 (бухта 100 м)
    • Не упусти случай ! Снижены цены на провод СИП в г. Воронеже. Успевай купить !
    • Провод СИП-4 2х25цена за метр 57 руб.
    • Провод СИП-4 4х25 цена за метр 114 руб.
    • Провод СИП-4 4х35 цена за метр 114,81 руб.
    • Провод СИП-4 4х50 цена за метр 141,29 руб.
    • Провод СИП-2 3х70+1х70 цена за метр 229,66 руб. Сечение провода 70 кв.мм. позволит передать потребителю на расстояние 1080 метров мощность 15000 Вт при допустимых потерях напряжения 5% и напряжении на самом трансформаторе не менее 380 вольт.
    • Расчет потерь напряжения в линии ЛЭП СНТ — Калькулятор расчет потерь напряжения онлайн
    • Господа! Хватит греть проводами небо.

    Цены на электромонтажные работы

    Услуги электрика в СПб (Санкт-Петербург, Петродворцовый район, Старый Петергоф), Цены на электромонтажные работы 2020 года, тел. +7 (953) 355-50-16 — Viber, WhatsApp — мастер электрик — Владимир

    Советуем выбрать проверенного мастера-электрика с рейтингом, анкетой и рекомендациями на портале услуг и профессионалов-специалистов в России (СПБ и Ленинградской области).

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
