Ограничитель мощности трехфазный 15 квт

Однофазный и трехфазный ограничитель мощности – назначение и модельная линейка

Дефицит электроэнергии всегда был, есть и будет. Поэтому государство всегда вводило лимиты на потребление электрического тока. Это касалось и предприятий, и жилого сектора. В конце девяностых годов некоторые правила и ограничения были пересмотрены в виду того, что частное домостроение стало развиваться. В него вкладывались большие деньги, владельцы хотели жить так же, как и в городе, то есть, пользоваться всеми благами цивилизации. Но тут стали возникать конфликты, которые приостановили новейшие технологии и приборы, которые используются сегодня в электрических сетях. Один из таких приборов – трехфазный ограничитель мощности.

Наше повествование начнем с того, что расскажем один пример, из которого вы поймете, зачем эти приборы устанавливаются. Итак, были построены два загородных дома, один из которых расположен ближе к подстанции. Дома были укомплектованы по последнему слову техники, так что выделенный лимит на мощность, равный 5 кВт, им не хватало. По расчетам минимум должен составлять 30 кВт. Старая подстанция на это не была рассчитана, поэтому владельцы двух домов провели новую ЛЭП, установили новый трансформатор и получили свои киловатты, узаконенные договором с энергоснабжающей организацией.

Но тут первому соседу, дом которого расположен ближе к подстанции, приспичило организовать кроме всего и хорошую финскую сауну на электрических котлах. То есть, ему понадобилось еще 10 кВт, которые он и получил без разрешения, выбирая киловатты от соседа. У него значит, 40 кВт, у соседа 20 кВт. Вот вам и конфликт, решить который смог только трехфазный ограничитель. Один прибор установили в подстанции на линию первого соседа, другой на линию второго. Номинальный мощностной предел приборов составляет 30 кВт. Получается так: как только один из владельцев загородных домов начинает выбирать больше мощности, прибор понижает напряжение, а в некоторых случаях просто отключает подающую линию.

Конструкция и принцип работы ограничителя мощности (ОМ)

В конструкции этого прибора располагает трансформаторный блок, который чутко реагирует на изменения напряжения и силы тока в цепи. При этом он постоянно мониторит и сканирует данные показатели и передает их на логический блок, в котором и вычисляются показатели потребляемой мощности.

Как только фактическая величина начинает превосходить предельную номинальную, то подается сигнал через исполнительные схемы на отключение контактов. Что нужно сделать в этом случае? Необходимо просто отключить те бытовые приборы, которые были включены последними. Именно они и превысили тот самый предел. Как только потребляемая мощность войдет в норму, ограничитель включится автоматически, соединит контакты и подаст электроэнергию в дом.

Внизу картинка, где и показан принцип работы (ОМ).

Кстати, эта схема, которая определяет однофазный ограничитель мощности. Что касается трехфазного, то тут изменяются два блока: мониторинга, потому что придется ее усложнять и доводить до каждой отдельной фазы, и логики, где усложняется процесс вычисления по каждому фазному контуру. А вот исполнительный блок практически такой же. Теперь, что входит в комплектацию ограничителя? В принципе, в основу конструкции может быть вложена любая элементная база.

К примеру: • полупроводниковые элементы; • индукционные реле; • контролеры микропроцессорного типа. Конечно, можно с уверенностью сказать, что последний вариант наполнения ОМ идеальный на сегодняшний день. С помощью микропроцессоров можно облегчить не только эксплуатацию прибора, но и расширить пределы настроек. Для некоторых объектов это очень важная составляющая. Виды ограничителей мощности (2) Давайте рассмотрим однофазный и трехфазный варианты. На их примере будет видно, как работают, и какими качествами и техническими характеристиками обладают все модели. Итак, однофазный ограничитель мощности ОМ 110. • Этот прибор может контролировать и активную мощность, и полную. При этом в конструкции используется блок ваттметра цифрового типа и реле нагрузки (приоритетной), плюс функция автоматического включения (имеется в виду повторного). • С помощью прибора можно регулировать мощность сети в пределах или 0-2 или 0-20 кВт/кВА. Данные показатели выставляются специальным переключателем. • Обязательно при настройках ограничителя выставляется время (период) отключения подающей сети и время повторного включения. • В конструкции ОМ 110 присутствуют клеммы подключения питающих контуров. Схема подключения разбита по нагрузкам. Чтобы правильно провести подключение ОМ, надо разобраться с инструкцией прибора. Здесь главное, чтобы один из проводников обязательно прошел через магнитопровод. Вторая модель, она трехфазная. Итак, ограничитель мощности ОМ 630. Необходимо отметить, что в данной линейке есть три основные позиции: ОМ 630; ОМ 630-1; ОМ 630-2. • Первая модель может программироваться (настраиваться) вручную самим потребителем. Устанавливается в сетях от 5 до 50 кВт, с шагом регулировки 0,5 кВт. • Вторая программируется только в заводских условиях. Характеристики те же. • Третья используется в сетях мощностью выше 50 кВт. Есть возможность устанавливать с трансформаторами. Схема подключения у трех моделей одинаковая. Добавим, что большой популярностью также пользуются ограничители ОМ 310, они трехфазные и обладают практически теми же функциями, что и 63-е модели. Какими особенностями обладают ограничители мощности трехфазные? Это более сложные конструкции, но и более эффективные. К примеру, с их помощью можно не только контролировать полную мощность сети, но и при необходимости отключать одну из фаз, две другие же будут работать. К тому же этот прибор обладает защитными свойствами в плане искажения показателей питающей электрической сети. Плюс ограничитель и измеряет характеристики фазных контуров, и отображает их на табло. Есть в нем функция сигнализации, которая срабатывает при аварийных ситуациях. Добавим, что и однофазный ограничитель, и трехфазный, имеется в виду приборы на микропроцессорах, обладают функцией кражи электроэнергии. В них вставлена схема под названием «Ложный ноль». То есть, происходит срабатывание тока утечки по принципу УЗО или автомата. Конечно, кроме контроля мощности потребляемой электроэнергии, есть у данного прибора еще один огромный плюс – это повторное включение после снижения нагрузки в сети в автоматическом режиме. То есть, нет необходимости бежать к распределительному щиту или в трансформаторную подстанцию для включения прибора. Это, безусловно, очень удобно. Некоторые специалисты рекомендуют, к примеру, в частном доме сделать приоритетное разделение участков электрической сети. То есть, на освещение и оргтехнику поставить прибор с большим показателем предела, а на остальные группы потребителей с меньшим.

Кстати, эта схема, которая определяет однофазный ограничитель мощности. Что касается трехфазного, то тут изменяются два блока: мониторинга, потому что придется ее усложнять и доводить до каждой отдельной фазы, и логики, где усложняется процесс вычисления по каждому фазному контуру. А вот исполнительный блок практически такой же.

Теперь, что входит в комплектацию ограничителя? В принципе, в основу конструкции может быть вложена любая элементная база. К примеру:

  • полупроводниковые элементы;
  • индукционные реле;
  • контролеры микропроцессорного типа.

Конечно, можно с уверенностью сказать, что последний вариант наполнения ОМ идеальный на сегодняшний день. С помощью микропроцессоров можно облегчить не только эксплуатацию прибора, но и расширить пределы настроек. Для некоторых объектов это очень важная составляющая.

Виды ограничителей мощности

Давайте рассмотрим однофазный и трехфазный варианты. На их примере будет видно, как работают, и какими качествами и техническими характеристиками обладают все модели.

Итак, однофазный ограничитель мощности ОМ 110.

  • Этот прибор может контролировать и активную мощность, и полную. При этом в конструкции используется блок ваттметра цифрового типа и реле нагрузки (приоритетной), плюс функция автоматического включения (имеется в виду повторного).
  • С помощью прибора можно регулировать мощность сети в пределах или 0-2 или 0-20 кВт/кВА. Данные показатели выставляются специальным переключателем.
  • Обязательно при настройках ограничителя выставляется время (период) отключения подающей сети и время повторного включения.
  • В конструкции ОМ 110 присутствуют клеммы подключения питающих контуров. Схема подключения разбита по нагрузкам. Чтобы правильно провести подключение ОМ, надо разобраться с инструкцией прибора. Здесь главное, чтобы один из проводников обязательно прошел через магнитопровод.

Вторая модель, она трехфазная. Итак, ограничитель мощности ОМ 630. Необходимо отметить, что в данной линейке есть три основные позиции: ОМ 630; ОМ 630-1; ОМ 630-2.

  • Первая модель может программироваться (настраиваться) вручную самим потребителем. Устанавливается в сетях от 5 до 50 кВт, с шагом регулировки 0,5 кВт.
  • Вторая программируется только в заводских условиях. Характеристики те же.
  • Третья используется в сетях мощностью выше 50 кВт. Есть возможность устанавливать с трансформаторами.

Схема подключения у трех моделей одинаковая. Добавим, что большой популярностью также пользуются ограничители ОМ 310, они трехфазные и обладают практически теми же функциями, что и 63-е модели.

Какими особенностями обладают ограничители мощности трехфазные? Это более сложные конструкции, но и более эффективные. К примеру, с их помощью можно не только контролировать полную мощность сети, но и при необходимости отключать одну из фаз, две другие же будут работать. К тому же этот прибор обладает защитными свойствами в плане искажения показателей питающей электрической сети. Плюс ограничитель и измеряет характеристики фазных контуров, и отображает их на табло. Есть в нем функция сигнализации, которая срабатывает при аварийных ситуациях.

Добавим, что и однофазный ограничитель, и трехфазный, имеется в виду приборы на микропроцессорах, обладают функцией кражи электроэнергии. В них вставлена схема под названием «Ложный ноль». То есть, происходит срабатывание тока утечки по принципу УЗО или автомата.

Конечно, кроме контроля мощности потребляемой электроэнергии, есть у данного прибора еще один огромный плюс – это повторное включение после снижения нагрузки в сети в автоматическом режиме. То есть, нет необходимости бежать к распределительному щиту или в трансформаторную подстанцию для включения прибора. Это, безусловно, очень удобно. Некоторые специалисты рекомендуют, к примеру, в частном доме сделать приоритетное разделение участков электрической сети. То есть, на освещение и оргтехнику поставить прибор с большим показателем предела, а на остальные группы потребителей с меньшим.

Ограничители мощности. Зачем они нужны?

В статье представлены ограничители мощности, их назначение, модельный ряд, схемы подключения, сравнительные характеристики приборов разных производителей.

Растущая потребность людей в электроэнергии, особенно частных застройщиков, нередко опережает развитие районных электрических сетей. Современному коттеджу, с его холодильниками и кондиционерами, необходимо больше мощности, чем способна предоставить старенькая ЛЭП. Как следствие — аварии, перебои в подаче электричества, а то и выход из строя трансформаторной подстанции.

Избежать перегрузки существующей сети, до момента её замены или реконструкции, позволяют ограничители мощности — приборы, устанавливаемые в распределительный щит каждого абонента и отключающие его в случае превышения заданного лимита мощности. Отключение происходит не сразу, а спустя некоторое время. Кратковременные пиковые значения в расчетах не учитываются, что позволяет исключить ложные срабатывания при запуске мощных электродвигателей, компрессоров, холодильников.

Читать еще:  Разновидности и сфера применения термостойких проводов

После срабатывания ограничитель можно настроить на автоматическое повторное включение нагрузки. Все регулировки производятся переключателями и потенциометрами, расположенными на лицевой панели прибора.

модельный ряд

В таблицах представлены основные характеристики* популярных ограничителей мощности производства Евроавтоматика ФиФ, DigiTop, Новатек-Электро.

Однофазные ограничители мощности

НаименованиеПроизводительМощностьНапр. питанияКонтакт
ОМ-1Евроавтоматика3 — 30 кВт50-260В2х8А
ОМ-1-1Евроавтоматика1,5 -18 кВт50-450В75А
ОМ-1-2Евроавтоматика3 — 30 кВт50-450В2х8А
ОМ-1-3Евроавтоматика1 — 10 кВт230В16А
ОМ-2Евроавтоматика0,2 — 1 кВт230В10А
ОМ-3Евроавтоматика0,5 — 5 кВт230В16А
ОМ-110Новатек0 — 20 кВт130-400В
ОМ-163Новатек1 — 14 кВт130-450В63А
ОМ-7DigiTop0,1 — 7 кВт50-400В40А
ОМ-14DigiTop0,1 — 14 кВт50-400В80А

Трехфазные ограничители мощности

НаименованиеПроизводительМощностьНапр. питанияКонтакт
ОМ-630Евроавтоматика5 -50 кВт3х400/230+N2х8А
ОМ-630-1Евроавтоматика5 -50 кВт3х400/230+N2х8А
ОМ-630-2Евроавтоматикавнешний ТТ3х400/230+N2х8А
ОМ-310Новатек2,5-30 кВт130-450В3х63А

* данные представлены по состоянию на июль 2020 г.

Максимальный допустимый ток встроенных контактов у большинства приборов составляет 8 — 16А. Это объясняется малыми габаритами современных ограничителей мощности, и невозможностью разместить силовые реле в корпусе изделия. Для подключения абонентов используются внешние контакторы, рассчитанные на ток требуемой величины. Исключение составляет однофазные ОМ-1-1 и ОМ-14, которые способные коммутировать нагрузку до 15 кВт встроенными реле.

ОМ-110 и ОМ-630 с контакторами

На фото приведены примеры монтажа ограничителей мощности для работы в однофазных и трехфазных сетях, с использованием внешних контакторов.

«Евроавтоматика ФиФ» выпускает самый широкий ассортимент приборов для ограничения мощности, как однофазных, так и трехфазных. Популярному ОМ-630 посвящен отдельный сайт, на котором можно познакомится с дополнительной информацией и задать вопросы в комментариях.

Ограничитель мощности ОМ-630-1 для настройки лучше подключить к компьютеру через USB порт. Все параметры задаются в программе Terminal (Windows), процесс подробно описан в инструкции. Есть возможность указать величину и вариант расчета мощности, задержку отключения и повторного включения, режим работы выходного реле, а так же отключить регуляторы на лицевой панели.

В продукции «Новатек Электро» выделяется ОМ-310 — многофункциональный прибор, с впечатляющими рабочими характеристиками, богатой комплектацией, огромным количеством настроек, возможностью дистанционного управления, передачей данных по протоколу MODBUS и… инструкцией на 27 страницах. На мой взгляд, именно чрезмерная усложненность мешает ему достичь популярности ОМ-630.

Зачем нужны ограничители мощности?

Энергосбытовые организации успешно применяют подобные устройства для борьбы со злостными неплательщиками, несанкционированными подключениями и прочими нарушениями законного потребления электроэнергии.
Наличие ограничителя мощности часто является обязательным в Технических условиях, выдаваемых новым абонентам, хотя правомерность подобных решений вызывает споры, и порой доходит до рассмотрения в суде.

Чем полезна установка ограничителя мощности для собственника загородного коттеджа? Прежде всего, это реле напряжения и тока в одном корпусе. Можете не переживать за стиральную машину, микроволновую печь и любимый телевизор. Они под надежной охраной. Произойдет мгновенное отключение при резких перепадах напряжения или обрыве нулевого провода трехфазной сети, потому что по быстродействию и точности измерения этот прибор превосходит любой автоматический выключатель в вашем доме.

В заключении приведу ответы на часто задаваемые вопросы, с которыми сталкивается служба технической поддержки «Скан Лайтс +»

Ответы на часто задаваемые вопросы
Какое максимальное сечение провода можно пропустить через отверстие в корпусе прибора?

В моделях ОМ-630, ОМ-630-1, ОМ-630-2, ОМ-1 диаметр отверстия равен 10 мм. С учетом толщины изоляции, проходит провод с сечением токопроводящей жилы около 32 мм2.

В ОМ1-3 диаметр отверстия 5 мм, что соответствует проводу сечением 6 мм2

Как выбрать вариант расчета мощности трехфазного ограничителя?

Существует возможность выбора из двух вариантов расчета мощности.

1. Суммарно, определяется сумма мощностей в отдельных фазах, и при превышении значения Руст, нагрузка отключается (Ра+Рв+Рс>Руст.), где Ра,в,с — мощность потребляемая в отдельных фазах.

Пример: Руст.=15кВт, Ра=10кВт, Рв=6кВт, Рс=0.

Р= Ра + Рв + Рс= 10 + 6 + 0=16кВт Р>Руст., нагрузка будет отключена.

2. Суммарно, с ограничением мощности в любой из фаз на уровне (2/5)хРуст.

Пример: при Руст. = 15кВт нагрузка будет отключена при превышении значения (2/5)х15 = 6кВт, в одной из фаз или при сумме мощностей в фазах более 15кВт (5,5 + 5,5 + 4,0)кВт.

Вариант расчета мощности выбирается в зависимости от требуемой задачи. Допустим, энергосбытовой службе необходимо защитить слабую, «провисающую» электрическую сеть и уберечь трансформатор от перегрузки. Применяем *пофазный* расчёт.

Если сеть в порядке, и необходимо «выдать» абоненту электрическую мощность точно по оплаченному договору, следует выбирать *суммарный* способ расчёта мощности. Суммарный вариант так же подойдет потребителю, переживающему за сохранность внутренней электропроводки и участка линии электропередачи от опоры до дома.

Что делать, если необходимо защитить ограничитель мощности от несанкционированного доступа и изменения настроек?

Ограничители мощности не имеют блокировок, препятствующих изменению настроек конечными пользователями. Предлагаем следующие варианты:

1. Использовать ограничитель мощности ОМ-630-1, у которого программным путем отключить регуляторы на лицевой панели.

2. Использовать щит с пломбировочной панелью, предотвращающей доступ к потенциометрам и переключателям ограничителя мощности.

3. Устанавливать щит на достаточной высоте от земли, или иных местах с ограниченным доступом.

Ограничитель мощности трехфазный 15 квт

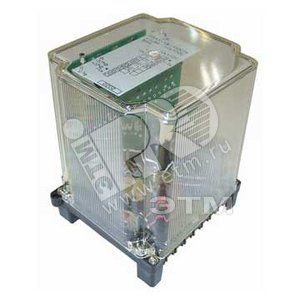

Реле мощности РМ11-18-1 УХЛ4,50ГЦ,110В,п.п., 230110031.01 (230110031)

  • Код товара 9681760
  • Артикул 230110031.01
  • Производитель ЧЭАЗ

Сделано
в России

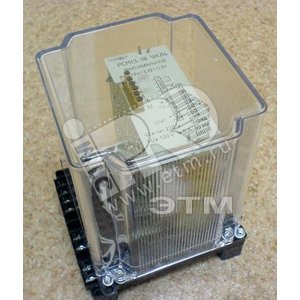

РСМ 13-18-2811 УХЛ4 РЕЛЕ мощности 230133021.01 (230133021)

  • Код товара 9691994
  • Артикул 230133021.01
  • Производитель ЧЭАЗ

Сделано
в России

РСМ-13-18-2852 УХЛ4 з.п. Реле мощности 230133063.01 (230133063)

  • Код товара 9823751
  • Артикул 230133063.01
  • Производитель ЧЭАЗ

Сделано
в России

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Ограничители мощности однофазные и трехфазные

Чтобы защитить себя от резких перепадов мощности, которые негативно влияют на состояние электрических сетей, нужно использовать специальное оборудование. Трехфазный и однофазный ограничитель мощности или ОМ – это незаменимое приспособление в такой ситуации.

Назначение и описание работы

Автоматический ограничитель входящей мощности – это устройство, которое контролирует данный показатель и при резком превышении или, наоборот, понижении его — отключает питание абонента. ОМ часто используется как в квартирах, так и в частных домах для обеспечения наивысшего уровня защиты.

Фото — ОМ

Назначение ограничителя:

  1. Контроль входящей электроэнергии. При превышении поступление тока прекращается – это поможет сохранить бытовые приборы от перегрузок;
  2. Защита электросети от незаконного подключения. Часто бывает, что к Вашему питающему кабелю подключается еще один абонент, тем самым воруя электрический ток. С этим также может бороться ОМ, т. к. на нем есть четкие установки количества потребителей и нужной мощности;
  3. Контроль работы различных механизмов. Его используют для управления мощностью двигателя мотоцикла, автомобиля, станочных механизмов, СВЧ и т. д. Иногда его можно встретить также на скутере, в аварийных схемах.

Работает это электрооборудование довольно просто, сравнивая максимальное допустимую мощность и вольтаж напряжения, поступающие из локальной электросети. Когда прибор обнаруживает некоторые отклонения – он отключает потребителя. Стоит помнить, что включение производится не сразу, а с погрешностью в несколько секунд. Спустя короткий отрывок времени, поступление потребляемой энергии возобновится, следовательно, до этого момента нужно уменьшить нагрузку на сеть в квартире или доме.

Фото — конструкция ом 310

Рассмотрим технические характеристики прибора — ограничитель мощности ОМ-310:

Ограничитель входящей мощности ОМ 630 (ОП-630) и 611 имеет приблизительно те же характеристики, за исключением параметров (у него максимальный показатель 63 кВт).

Фото — схема ограничителя

Видео: применение ограничителей мощности

Виды ограничителей

Бывают разные типы ОМ, которые нужно ставить согласно требованиям сети. Рассмотрим самые популярные из них:

  1. PF-10 – могут подключаться к СИП аппаратуре. Главным достоинством является возможность установки пломбы для защиты сети от несанкционированного проникновения. Часто на них устанавливаются съемные предохранители;
  2. OSP-6 – устройство с высоким классом защиты. На него можно монтировать пломбы, имеет небольшие габаритные размеры, поэтому подойдет для монтажа в квартирный щиток;
  3. ОПС-635 помогает защитить бытовое и производственное оборудование от скачков силы и напряжения. Обеспечивает постоянный контроль локальной сети; Фото — ОПС 3
  4. ПЗР – это очень популярный ограничитель мощности. Прибор релейной защиты используется для экономии электрического тока. При монтаже можно задать промежуток времени, в котором будет отключаться свет. При необходимости устройство можно снять просто с дин-рейки;
  5. ПЗС-23 в основном используются для защиты сетей от аварийных ситуаций. Помимо защиты от превышения допустимой мощности, он обеспечивает контроль напряжения, микротоков, потерянных вольт и многого другого.

Как установить ОМ

Очень важно правильно подключить ограничитель электрической мощности. Учтите, что прибор с одной фазой соединяется только с одним контактором, таким же образом с тремя – к нескольким. В противном случае, Вы рискуете испортить ограничитель из-за неверного подсоединения к выходной клемме.

Фото — определение конструктивных деталей

Практически в любом ОМ есть встроенный трансформатор, т. к. это регулируемый прибор. Подключение ограничителя мощности осуществляется только при помощи протяжки кабеля сети через трансформатор. Соответственно, расчет напряжения и мощности производится исходя из данных локальной электрической сети. Общая схема подключения ограничителя имеет следующий вид:

Фото — схема подключения ОМ 1-3

Для трехфазных ограничителей 630 (на схеме обозначение устройсвта не меняется – ОМ):

Фото — ОМ 630

В большинстве случаев, как евроавтоматика, так и отечественная, предоставляет возможность определить самостоятельно, с какой скоростью будет производиться выключение тока при превышении мощности сети. Для этого снаружи на ограничителе найдите соответствующую кнопку с обозначением. Обратите внимание на прочие настройки, при необходимости измените их, изначально они идут «заводскими». Ставить прибор нужно на дин-рейку, так Вы обеспечите максимально плотное крепление и вместе с этим экономию места в щитовой панели.

После установочных работ устройство нужно настроить. Для этого желательно использовать рекомендации производителя. Для данного ОМ, например, желательно поставить защелку возле буквы «К» на показатель 10. Такое действие поможет эффективно увеличить диапазон его работы до 20 кВА, без опасности сгорания. Номинальную мощность нужно поставить по своим потребностям.

Если все сделано правильно, то возле диода «Нагрузка» загорится зеленая лампа, оповещающая о начале работы. Если такого не произошло, то проверьте еще раз подключение контактов, чтоб на один контактор шел только один кабель.

Иногда для большего удобства изначально устанавливается щит с ограничителем мощности (ЩОМ), на который монтируется счетчик. Такая система поможет значительно снизить затраты времени на монтаж отдельных приборов, а также убрать выступающие провода и сэкономить место в щитке.

Обзор цен

Купить ограничитель мощности можно в любом специальном электромагазине, цена зависит от типа прибора и его марки.

ГородСколько стоит ограничитель om-310, рублей
Москва6400
Уфа6350
Воронеж6300
Екатеринбург6350
Новосибирск6350
Ростов-на-Дону6400
Челябинск6380
Тюмень6350

Продажи производятся также в фирменных дилерских центрах, это Новатек, ABB, Скан и прочие. Перед покупкой обязательно проверяйте все сертификаты соответствия качества, паспорт прибора и условия гарантии. В большинстве случаев, гарантийное обслуживание действует 1 год с момента установки.

Онлайн помощник домашнего мастера

Ограничитель мощности: назначение, основные характеристики и схемы подключения своими руками

  • Оборудование

Этот аппарат, как и следует из названия, предназначен для ограничения потребляемой электрической нагрузки в электросети. Он осуществляет комплексный контроль за потреблением электроэнергии, и в случае превышения его установленного значения производит отключение потребителя от сети.

В этом обзоре описано назначение, особенности применения и фото примеров монтажа ограничителей мощности с описаниями схем.

Краткое содержимое статьи:

Назначение и применение

Это достаточно сложный электроприбор, который устанавливается в электрощит на линии после счётчика потребления электроэнергии. Назначение ограничителя мощности состоит в том, чтобы следить и контролировать потребление электроэнергии.

С этими функциями справляются и обыкновенные автоматические выключатели, которые работают по принципу теплового выключателя. Но это устройство более функционально и надежно.

Достоинства и недостатки

Помимо возможности отключения избыточной мощности ограничитель мощности обладает целым рядом дополнительных характеристик. Они уникальны и очень полезны. Он помогает не только следить за не превышением мощности, но и повышать безопасность энергосети, следить за безопасностью эксплуатируемого оборудования.

К достоинствам можно отнести наличие следующих технических характеристик у ограничителей:

В первую очередь стоит отметить точность измерения потребляемой мощности. Для большинства приборов она составляет 2,5 % и в этом диапазоне осуществляется точное срабатывание.

Он следит не только за активной частью мощности, которую дают обычные электронагреватели и другие активные потребители. Он отслеживает также и реактивную составляющую потребления, которую дают электродвигатели. Реактивную мощность невозможно отследить другими устройствами.

Рабочие характеристики этого аппарата не зависят от температуры окружающей среды, он работает с одинаковой точностью в широком диапазоне температур. В отличие от него автоматический выключатель может длительное время не срабатывать при пониженных температурах, создавая при этом опасные перенапряжения в сети.

Это устройство обладает цветовой индикацией. В самых простых устройствах один светодиод показывает наличие избыточной нагрузки, в более совершенных устройствах производится индикация текущей потребляемой мощности на цифровом дисплее, которая дает текущую информацию о нагрузке в сети и другие параметры.

При превышении заданного уровня потребления электроэнергии потребитель отключается не мгновенно, а в соответствии с некоторой задержкой, которая выставляется вручную. Это позволяет пропускать короткие пиковые нагрузки и не давать работать сети с большими длительными нагрузками. Например, выставив нужное время можно дать время мощному электрочайнику вскипятить воду, но не допустить более длительных нагрузок.

На нем можно выставлять значение потребления, на которое он будет срабатывать. Для установки новых значений по нагрузке не требуется покупка новых приборов. Благодаря этому можно следить за отсутствием хищений электроэнергии.

Можно выставить значение ограничения мощности немного больше стандартного потребления в сети, и следить за работой аппарата и его срабатываниями.

Это устройство включает нагрузку самостоятельно по истечении заданного времени. Это время выставляется на устройстве вручную. Выполняется так называемое автоматическое повторное включение. Благодаря этому нет необходимости открывать электрический щит при каждом срабатывании. Это очень удобно не только для потребителей, но и для снабжающих организаций. Они могут ограничивать доступ к электрическому щиту, так как включение электричества осуществляется автоматически по истечении определенного времени.

Ограничитель не выполняет функции по отключению сети. Он измеряет ток, проходящий через силовую линию, и подает управляющие сигналы на пускатели, которые управляют системой. Поэтому нет необходимости создавать дополнительные разрывы в сети.

Ограничители потребления могут выполнять функцию по защите трехфазных электродвигателей при обрывах фазы, могут контролировать не симметрию токов и реагировать на неё. Дополнительной функцией является защита от некачественного напряжения. В этом случае он контролирует питающее напряжение всех трех фаз. Аппарат может выполнять функцию устройства защитного отключения (УЗО). При этом он контролирует токи уходящие из системы в землю.

К недостаткам этого устройства можно в первую очередь можно отнести его дороговизну. Он существенно дороже обыкновенного автомата. Сам ограничитель не может производить отключение и включение нагрузок с большими токами. Вместе с ним необходимо устанавливать магнитные пускатели или контакторы.

Ограничитель подает небольшой ток на управляющие катушки пускателя и он осуществляет включение или выключение силовой линии. Стоимость электромонтажных работ дополнительно увеличивается на стоимость этого оборудования. Кроме того необходимо регулярно следить за исправностью пусковых устройств, так как в них есть движущиеся части.

И наконец, стоит отметить, что эти аппараты требуют дополнительного пространства в электрическом щите. В силу этих причин потребители по собственному желанию редко устанавливают подобное оборудование. Оно в большинстве случаев устанавливается по требованию поставщиков электроэнергии в соответствии с согласованными проектами по подключению.

Выбор

Ограничители мощности выпускаются различных типов. При выборе конкретной модели необходимо в первую очередь определить количество фаз, рабочее напряжение и диапазон в котором регулируется мощность.

Остальные параметры являются опциональными и принципиально не влияют на работоспособность. Оборудование по ним подбирается по желанию из имеющегося оборудования.

Выбирать конкретную модель ограничителя мощности нужно после того как пройдет согласование проекта энергоснабжения на основе всех технических требований и пожеланий потребителя.

Монтаж

Ограничитель монтируется непосредственно в электрическом щите. Его установка не представляет особой сложности и с ней может справиться любой электрик, имеющий опыт выполнения других подобных работ.

Выпускаются различные приборы для работы в сетях с одной и тремя фазами и с разными напряжениями и контролируемыми нагрузками. Поэтому необходимо приобрести аппарат, соответствующий проекту. Для подключения ограничителя необходимо ознакомиться с прилагаемой инструкцией.

Прежде всего, необходимо подключить питание к устройству. Оборудование имеет одно или три отверстия, через которые продевается нагрузочные провода. На них контролируется мощность. В этих отверстиях расположены индукционные датчики тока. Однофазные приборы имеют одно отверстие, трехфазные аппараты имеют по три отверстия.

На панели устройства есть выводы, с которых подаются управляющие сигналы на контакторы. Схема подключения достаточно проста для выполнения его своими руками. При монтаже необходимо использовать качественные провода с требуемым сечением и следить за тем, что бы все контакты были надежно закреплены.

Слабая затяжка может привести к порче оборудования из-за локального нагрева и даже к пожару. На завершающей стадии необходимо проверить, что бы отключались именно фазы с превышением мощности, чтобы эти провода не были перепутаны.

Некоторые устройства могут специально оснащаться дополнительными сигнальными контактами, которые необходимы для подключения различных цепей автоматики и сигнализации. Ограничители могут подключаться к персональным компьютерам с помощью интерфейсов RS-232 или RS-485 для установки параметров через персональный компьютер, а не через меню аппарата.

При эксплуатации устройства необходимо следить за частотой срабатывания защиты. Частое выключение может свидетельствовать о наличии короткого замыкания, неисправности электроприборов или сети. При появлении частых срабатываний необходимо провести техническую проверку оборудования и электрической изоляции сети.

Устройство и особенности монтажа ограничителей мощности

Реле ограничения мощности (ограничитель мощности): применение

В настоящее время, компании поставщики электроэнергии не справляются с поставленными задачами. Связано это с тем, что мощность трансформаторной подстанции рассчитывалась на определенное количество потребителей.

Но, со временем, данных потребителей стало намного больше, что приводит к перебоям в работе электрооборудования подстанции. Оборудование не выдерживает нагрузки. Поэтому, для того чтобы снизить потребляемую мощность, в распределительных щитках, вместе с приборами учета, устанавливают ограничители потребляемой мощности.

Виды ограничителей:

  • Однофазный;
  • Трехфазный.

Реле ограничения, сложит для контроля потребляемой мощности. Его работа основана на том, что при превышении заданных параметров установленных устройством, оно временно отключает потребителя от электросети.

Стоит отметить, что устройство производит отключение через определенное время. Данные параметры задаются в настойках.

В зависимости от различных факторов, время, через которое устройство отключается, устанавливается в пределах нескольких секунд или минут. Это зависит и от типа устройства.

Для того чтобы обеспечить корректную работу устройства без участия человека, данные приборы оснащаются функцией, при которой производится включение устройства в автоматическом режиме. Параметры включения, настаиваются регуляторами.



Функции и принцип работы

Ограничители мощности могут использоваться в трех- и однофазных сетях. Независимо от модели, основной задачей этих приборов является контроль потребляемой активной мощности и ее ограничение при превышении заданных значений. Однако современные устройства являются многофункциональными и могут использоваться для решения следующих задач:

  • Защищают от резких перепадов напряжения.
  • При возникновении короткого замыкания обеспечивают максимальную токовую защиту.
  • Могут выполнять функции реле при нарушении порядка чередования фаз или при перекосе линейных напряжений.

Прибор позволяет контролировать работу контактора и при возникновении неисправностей способен самостоятельно разъединить цепь. Чаще всего, в соответствии с настройками по умолчанию, практически все защитные функции ограничителя отключены. Активной остается лишь защита от перекоса линейных напряжений. Включение остальных функций выполняется вручную.

Принцип работы этих приборов довольно прост — они сравнивают показатели максимально допустимого напряжения и мощности, поступающих из локальной сети.

Как только будет обнаружено несоответствие параметров, потребитель отключается. Чтобы поступление электроэнергии возобновилось, необходимо уменьшить нагрузку на электросеть. Обратное включение происходит не мгновенно, а с небольшой задержкой, составляющей несколько секунд.



Ограничитель мощности ОМ 110: инструкция

Данное устройство, применяют для подключения и осуществления контроля мощности в однофазных электрических сетях. Все параметры указываются на упаковке устройства. Реле ограничения, обеспечивает контроль двух видов нагрузок, полной и активной.

Характеристики устройства:

  • Напряжение 220 Вольт;
  • Рабочие пределы напряжения 130 – 300 Вольт;
  • Частота от 47 до 53 Гц;
  • Диапазон регулировки от 0 до 20 кВт – кВа;
  • Защита IP – 40.

Главным условием правильной работы ограничителя мощности, является проводник с контролируемым током, который продевается через устройство.

Обратите внимание! Реле ограничения мощности, оснащено трансформатором, посредством которого и производится учет.

Схема подключения и настройка производится следующим образом. Питающие сетевые проводники, подключаются к контактам устройства под номерами 5 и 8. Полярность при этом соблюдать не требуется.

Через полость в корпусе ограничителя, необходимо продеть проводник, по которому проходит контролируемый ток. К контактам по номерами 3 и 4, подключаются выходные проводники.

После подключения, производится настройка устройства. Для того чтобы выбрать, какую нагрузку следует контролировать, следует выставить регулятор Wmax, в определенное положение. Другим регулятором (К), который располагается сверху, производится настройка мощности. Оставшимися регуляторами, устанавливается время работы (Ома), отключения и включения устройства.

Стоит отметить, что о корректности работы ограничителя мощности, говорит зеленый индикатор, который загорается после подачи напряжения. Если нагрузки на данное время нет, то на дисплее высвечивается (0).

Одним из лидеров производящих качественные устройства, является компания Новатек – электро.

Сборка электрощита для частного дома 380 В 15 кВт

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

  • плоскогубцы;
  • плоская и фигурная отвёртки;
  • обжимные клещи;
  • монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электронный ОМ 630 и 310: схема подключения

В настоящее время, в бытовых и производственных сферах, достаточно часто используют трехфазное оборудование. Для того чтобы осуществлять регулировку потребляемой нагрузки, разработаны специальные трехфазные ограничители мощности.

Порядок монтажа устройства:

  • Подключить фазные и нулевой проводники;
  • Подсоединение контактора;
  • Продеть проводники через корпус;
  • Подать питание.

Основным отличием трехфазных ограничителей от однофазных, это количество подсоединяемых фазных проводников и мощность потребителей. На лицевой части устройства, располагаются индикаторы, которые позволяют настроить устройство согласно определенным параметрам.

Важно знать! Данные устройства, подключаются к персональному компьютеру, с помощью которого производится программирование.

Многие ограничители мощности, оснащены специальной функцией, согласно которой, после определенного количества отключений за отрезок времени, устройство отключает подачу электроэнергии на продолжительное время, до 10 минут.

Подключение производится следующим образом. От вводного автомата, через отверстия в корпусу устройства (встроенные трансформаторы), прокладываются фазные проводники и подключаются к счетчику.

С выходных клемм электросчетчика, фазы подключаются к трехфазному модульному контактору. Для того, чтобы обеспечить контроль трехфазного напряжения, к контактам под номерами (27, 28 30), подключаем три фазных провода, к контакту под номером (31), нулевой проводник.

Далее, с выходной клеммы автомата, для обеспечения работы переключателя (клемма 5), а с клеммы (6), фазный провод уходит на клемму (А2) контактора. К клемме (А1), подключается нулевой проводник.

Назначение

Ограничитель мощности OM-630-1 трехфазный, многофункциональный, 5-50 кВт, возможно ограничение мощности от 1,5 кВт, USB порт для установки параметров — предназначен для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.

Как правильно выбрать ограничитель мощности

От правильности выбора ограничителя мощности, зависит не только его корректная, но и продолжительная работа. Поэтому к выбору устройства, следует отнестись внимательно.

Особенности при выборе и эксплуатации:

  • Тип подключения;
  • Мощность нагрузки (договорная);
  • Установка времени срабатывания.

Основной параметр, который нужно учитывать при выборе ограничителя мощности, это тип подключения. Данные параметр зависит от того, какое напряжение используется для данного объекта, трехфазное или однофазное.

Стоит отметить, что еще одной особенностью является мощность нагрузки, которая обговаривается поставщиком и потребителем. Это позволит не переплатить за устройство.

В дополнение к различным устройствам, устанавливается контактор. Характеристики данного устройства, должны соответствовать типу напряжения в сети. Остальные параметры настаиваются по договоренности.

При подключении данных устройств, обязательно соблюдение следующих требований. Сечение кабелей, должно соответствовать мощности потребляемой электроэнергии. Располагаться устройства должны в распределительных щитках. При частом срабатывании, производится проверка устройства на работоспособность.

Техническое описание однофазных моделей

Данная модель устройства имеет предельно допустимый уровень в 350 В. В процессе работы он поддерживает частоту до 50 Гц. Основное назначение ограничителя мощности, заключается в преобразовании переменного тока в постоянный и в обратной очередности.

Он способен выдать электрическую мощность в пределах от 3 кВт до 35 кВт. В этом случае многое зависит от производителя и его сферы применения. Перегрузка для данной модели может составлять в районе 3 А.

Как установить ОМ

Очень важно правильно подключить ограничитель электрической мощности. Учтите, что прибор с одной фазой соединяется только с одним контактором, таким же образом с тремя – к нескольким. В противном случае, Вы рискуете испортить ограничитель из-за неверного подсоединения к выходной клемме.


Фото — определение конструктивных деталей

Практически в любом ОМ есть встроенный трансформатор, т. к. это регулируемый прибор. Подключение ограничителя мощности осуществляется только при помощи протяжки кабеля сети через трансформатор. Соответственно, расчет напряжения и мощности производится исходя из данных локальной электрической сети. Общая схема подключения ограничителя имеет следующий вид:


Фото — схема подключения ОМ 1-3

Для трехфазных ограничителей 630 (на схеме обозначение устройсвта не меняется – ОМ):


Фото — ОМ 630

В большинстве случаев, как евроавтоматика, так и отечественная, предоставляет возможность определить самостоятельно, с какой скоростью будет производиться выключение тока при превышении мощности сети. Для этого снаружи на ограничителе найдите соответствующую кнопку с обозначением. Обратите внимание на прочие настройки, при необходимости измените их, изначально они идут «заводскими». Ставить прибор нужно на дин-рейку, так Вы обеспечите максимально плотное крепление и вместе с этим экономию места в щитовой панели.

OM-310

Трехфазный регулируемый ограничитель мощности от 2,5 до 350 кВт

Отключает неприоритетных потребителей (либо подает сигнал) при превышении потребления мощности выше установленного значения

ООО «РУСКОМПЛЕКТ» предоставляет особые условия поставки на трехфазный ограничитель мощности

ОМ-310 при заказе более 10 шт.

Ограничитель мощности ОМ-310 предназначен для:

— полного отключения нагрузки при превышении потребляемой мощностью основного порога на заданное пользователем время;
— частичного отключения нагрузки при превышении потребляемой мощностью дополнительного порога на заданное пользователем время;
— измерения и индикации параметров трехфазной электрической сети (действующих значений фазных и линейных напряжений; напряжений прямой, обратной и нулевой последовательностей; действующих значений фазных токов; потребляемой нагрузкой активной, реактивной и полной мощности, косинуса фи)
— оповещения об аварийных ситуациях;

— защиты потребителя при некачественных параметрах электрической сети;
— дистанционного подключения и отключения нагрузки по интерфейсу RS-232/RS485 или внешним выключателем.

ОМ-310 обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 350 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

ОМ-310 обеспечивает следующие виды защит потребителя:

  1. при некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений);
  2. при превышении заданного максимального тока по любой из фаз нагрузки;
  3. по токам утечки на «землю»;

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения (далее по тексту АПВ) нагрузки.
ОМ-310 обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).
ОМ-310 определяет наличие токов нагрузки при отключенном реле нагрузки (при отключенном реле нагрузки). В этом случае блок индицирует аварию внешнего контактора, включающего нагрузку, до тех пор, пока блок не будет выключен.

ОМ-310 обеспечивает:

— управление и передачу параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS,
— управление и передачу параметров по интерфейсу RS-232.
Примечание. Одновременное использование RS-485 и RS-232 невозможно.

ПРИНЦИП РАБОТЫ ОМ-310

Ограничители мощности контролируют напряжение в сети, потребляемый ток и мощность.

Если эти параметры находятся в пределах установленных значений, контакты исполнительного (исполнительных) реле устройства замкнуты и силовой контактор включен, на нагрузку подается напряжение.

В случае одной из вышеперечисленных аварийных ситуаций нагрузка или часть нагрузки (неприоритетная цепь) отключается.

Для защиты от кратковременных изменений напряжения, тока или мощности отключение происходит по истечении установленного времени аварийного отключения t1. По той же причине происходит повторное включение устройства при восстановлении установленных значений параметров напряжения через установленное время повторного включения t2. При превышении установленной мощности основным потребителем происходит отключение питания на установленное время t3.

Технические характеристики ограничителя мощности ОМ-310:

Номинальное напряжение питания

трехфазное 380В 50 Гц

Частота сети, Гц

Диапазон номинальных мощностей нагрузки (при работе от встроенных трансформаторов тока), кВт

Точность определения порога срабатывания по мощности, не более, в % от номинальной

Точность определения порога срабатывания по току, не более, в % от номинального

Точность определения порогов по напряжению, не хуже, В

Точность определения перекоса фаз по напряжению, не хуже, В

Напряжение, при котором сохраняется работоспособность:
— фазное, при питании от одной фазы и подключенном нулевом проводе не менее, В
-линейное, при питании от трех фаз не более, В

— вход для подключения дистанционного выключателя
— три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный)
-вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности)

реле нагрузки — две группы перекидных контактов — 8А 250В при cos fi=1;
функциональное реле — одна группа перекидных контактов — 16А 250В при cos fi=1 (назначение реле задается пользователем);

Потребляемая мощность (под нагрузкой), не более, ВА

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
