Как самому сделать сэндвич трубу для дымохода

Особенности сборки и установки сэндвич дымохода

Практичный дымоход из сэндвич труб имеет большое количество преимуществ. Это легкий, надежный, безопасный и эстетичный вариант, который идеально подходит для частных строений. Он состоит из отдельных элементов, поэтому не доставляет никаких проблем на этапах сборки. Перед установкой будет полезно изучить его строение изнутри и с наружной части, оценить плюсы и минусы, познакомиться с допустимыми нормативами и размерами, а также узнать о доступных способах монтажа.

Устройство дымохода из сэндвич труб

Сэндвич дымоход внешне выглядит как элемент двухконтурного типа в виде цилиндра, который состоит из двух-трех участков труб с длиной не больше 1 метра. Во время монтажа эти трубы заправляются одна в другую по примеру конструктора. Контуры таких дымоходов снаружи сделаны из трубного проката, между ним прокладывают материал для тепловой изоляции. Чаще всего это минеральная вата, волокно из базальта либо вермикулит, эти компоненты не позволяют воздухоотводу остывать и предотвращают накапливание конденсата изнутри. Внутренние контуры чаще всего изготавливают из стали с жаропрочным эффектом, которая устойчива к коррозии.

Дымоход сделанный из сэндвич труб, бывает внутренним или наружным с учетом размещения котла либо печи, количества свободного пространства и конструктивных деталей самого элемента. Наружный вариант является системой для отведения дыма, которая соединяет выпускной патрубок с трубкой, проходящий сквозь стену на улицу. Чтобы обеспечить оптимальную тягу, трубку для дымоотвода по высоте нужно делать не ниже минимального уровня конька либо выше его. Длина участка по горизонтали не может быть больше 1 метра, дистанция от крайнего угла крыши должна составлять не меньше 0,5 метров. Монтаж дымохода из сэндвич труб снаружи требует установки отдельного устройства для утепления.

Внутренняя система дымоотвода имеет вертикальную конструкцию, ее располагают внутри дома и выводят на улицу сквозь крышу. Соединение элементов проводят вне перекрытий чердака и между этажами во избежание образования преград, когда понадобится проверить герметичность. В участках прохода конструкцию нужно дополнительно защищать от влияния высоких температур с помощью проходных патрубковых элементов и проходной детали для крыши. Герметизировать стыки с покрытием для кровли можно при помощи специальной разделки.

Монтаж трубы внутри по вертикали повышает устойчивость тяги, подобные дымоходы более простые и не доставляют сложностей в процессе монтажа.

Достоинства и недостатки

Перед тем как начать монтаж дымохода из сэндвич труб через крышу, нужно ознакомиться со всеми преимуществами и недостатками этой конструкции. В перечень основных плюсов входит:

отсутствие проблем при монтаже внутренним или наружным способом;
хорошие звукоизоляционные свойства благодаря трехслойной структуре стенок труб;
совместимость с приборами отопления всех типов;
эстетичный внешний вид, универсальность и небольшой вес конструкции;
оптимальные теплозащитные свойства;
повышенный уровень пожаробезопасности;
гладкость внутренней поверхности труб, почти не подверженная скоплению сажи;
длительный срок эксплуатации.

Устройство воздуховодов из сэндвич элементов имеет и свои минусы. Потерю герметичности провоцирует реакция материала составных элементов на перепады температур. Потребители также отмечают высокую цену систем этого типа.

Выбирать толщину теплоизолятора нужно с учетом температуры отводимых газов. Если в помещении установлены котлы низкой или средней мощности, способные нагреваться до 250 градусов, для них подойдет утеплительный слой с плотностью до 30 мм. В более мощных газовых и жидкотопливных установках это значение не должно превышать 50 мм. Твердотопливные угольные агрегаты, в которых дым способен нагреваться до 1000 градусов, должны оснащаться теплоизолятором толщиной не более 100 мм.

Выбор сэндвич-дымохода

Чтобы проводить монтаж дымохода из любых сэндвич-труб по правилам, в первую очередь нужно определиться с выбором основного материала, а также вспомогательных элементов и комплектующих.

Используемые материалы

Тип материала подбирается с учетом конкретного прибора для отопления и вида топлива. Для современных дымоходов чаще всего выбирают высокопрочную сталь или черный металл. В перечень наиболее надежных стальных сплавов входит нержавеющий материал, стабилизированный титаном или молибденом категории AISI 321 и 316, а также жаропрочная сталь типа AISI 304. Металл 321 неустойчив к появлению коррозии и подходит лишь для приборов, функционирующих на дровах, аналог с номером 316 предназначен для установок на газовом или дизельном топливе.

Жаропрочная сталь содержит хром в сочетании с никелем, которые нечувствительны к повышенным температурам и окисленной среде. Для труб дымохода также подходит черный металл. Поскольку он способен сгорать и окисляться, его дополнительно покрывают слоем специальной эмали. Трубки с эмалью могут эксплуатироваться в течение долгого времени при нагреве до 400 градусов и с быстрым повышением до 750 градусов. Комбинированные сэндвич дымоходы также пользуются спросом, это более экономичные аналоги, состоящие из двойных труб, сделанных из разных материалов.

При выборе комбинированных деталей нужно смотреть на материалы, из которых они сделаны. Трубы внутреннего типа должны быть изготовлены из прочной нержавеющей стали, лишь в этом случае они прослужат максимально долго.

Необходимые детали

Помимо дымохода для его монтажа необходимо приобретать дополнительные детали, которые станут элементами всей системы. Сюда входят прямые элементы трубки длиной до одного метра и с диаметром до 80-600 мм, а также колени и тройники, предназначенные для выведения сквозь стену на улицу или с целью обхода балок или стропил. Помимо этих деталей покупают проходные патрубки для изоляции трубок от межэтажных перегородок и конус из металла для разделки кровли.

Сборка дымохода может проводиться самостоятельно либо специалистами. Хотя установка конструкции не доставляет сложностей, на некоторых этапах сборки могут появиться проблемы, устранить которые способны только профессионалы. Цена работ по монтажу и сборке будет зависеть от протяженности канала, типа его размещения, а также количества перекрытий. Обычно она варьируется в пределах 1700-2000 рублей за один метр.

Установка дымохода из сэндвич труб

Прежде чем монтировать дымоход, нужно подобрать главную деталь и дополнительные материалы в зависимости от вида отопительного устройства. Для агрегатов, которые работают на газовом топливе, подходят наиболее бюджетные модели, если речь идет о печи традиционного или банного типа, стоит отдавать предпочтение качественной и более дорогой системе. Сначала воздуховод подключают к котлу, затем выводят его сквозь потолок на кровлю.

На котел

Отопительный котел с выходным патрубком горизонтального типа со стороны монотрубы можно закрепить при помощи моно-тройника, дополненного заглушкой со сборником для конденсата. Поверхность выхода к центру изнутри покрывают герметичным слоем с жаростойким эффектом. После тройник плотно надевают на печной патрубок, задвигают до конца и закрепляют в соединительной части с кронштейном хомутом по правилам. Важно проверять вертикальность любой оси тройника заранее, лишь после этого его разрешается крепить к поверхности стены анкерами либо дюбелями.

Через потолок и крышу

При поэтапной установке воздуховода участок для выведения трубки понадобится сдвигать в одну из сторон по направлению от конька. Если она пройдет сквозь него, при монтаже проходного узла будет нарушена структура коньковой балки и стропил. Сэндвич-трубу устанавливают через потолок в соответствии со всеми нормами строительства и правилами пожарной безопасности.

После выбора подходящего места нужно сделать отверстие по предварительной разметке. Затем его прикрепляют к торцам при помощи гвоздей или саморезов и оббивают края термоустойчивым изолятором. Собирать проходной узел потолка нужно по схеме, сам короб прикрепляется к потолку при помощи саморезов. Далее сэндвич-конструкция протягивается сквозь узел и фиксируется преимущественно вертикально.

Свободное пространство внутри коробки необходимо заполнить керамзитом либо минеральной ватой для теплоизоляции. На заключительном этапе отверстие закрывают листом из стали нержавеющего типа.

Правильное оформление вывода на крышу

Монтаж дымохода из сэндвич труб через любую крышу нужно проводить по правилам, чтобы деталь была установлена на приемлемой высоте и обеспечивала хорошие показатели тяги. В таком случае отвод продуктов сгорания будет максимально эффективным независимо от погоды. Общая длина всей системы не должна превышать 5 метров, отклоняться от этого значения можно только в меньшую сторону. При наличии плоской кровли высота трубки в стандартном варианте не может быть более 0,5 метров. Во время установки коммуникации дымоотвода учитывают размещение балок для перекрытий и стропильной системы крыши.

Пошаговая инструкция сборки своими руками

Систему начинают монтировать снизу вверх с монтажа адаптера или одностенной стальной трубки длиной не меньше полуметра. Ее нужно ставить по дыму, то есть надевать на патрубок для отопления сверху и закрывать стыки жаропрочным герметиком. Остальные элементы будут ставиться по конденсату с целью исключения его утечки и повреждений теплоизоляционного слоя. Все крепления дополняют муфтами, возле всех стыков ставят хомут, помогающий прикрепить систему к поверхности стены. Поверхности дымохода могут сильно накаляться несмотря на изоляционный слой, поэтому их нельзя размещать возле материалов, подверженных возгоранию.

При выходе трубки сквозь проход ее герметичность может нарушиться. Для укрепления, ограждения от деталей, которые могут загореться, и устранения возможных протеканий применяют специальные крызы в виде конусов и силиконовые уплотнители. При размещении трубки выделяют дистанцию до материалов, подверженных возгоранию, которая должна быть не менее 37 см. Чтобы защитить кровлю от попадания воды, в верхней части крызы монтируют фартук и подводят его края под покрытие крыши. Высота трубки дымохода будет зависеть от дистанции между ее началом и коньком. Верхняя часть элемента должна возвышаться над поверхностью кровли на 1,5 метра при наличии строений, находящихся поблизости.

При использовании горючих материалов для крыши внутри воздуховода ставят искроуловитель. Система дымохода должна быть дополнена оголовной частью в виде конуса, который можно дополнительно защитить дефлектором либо другим приспособлением.

Как установить сэндвич-дымоход своими руками

Дымоходы типа «сэндвич» стали особо популярны. Их достоинства – красота и функциональность. Главное же достоинство в том, что установка дымохода сэндвич своими руками – дело несложное и вполне безопасное. Важно не экономить и купить высококачественные сертифицированные материалы. Трубы для дымоходов такого типа имеют существенные преимущества:

не собирают конденсат на стенках;
не забиваются сажей;
отличаются высокой пожаробезопасностью;
мало весят;
просты в обслуживании;
эстетичны.

Идеально использование труб такого типа в деревянных строениях, особенно в бане. Сэндвич-труба проще в изготовлении и практичней, чем керамическая или кирпичная. Как сделать дымоход, в какой последовательности выполнять операции по монтажу труб, вы узнаете из статьи.

Самостоятельный выбор и монтаж дымохода

Дымоход «сэндвич» состоит из отрезков метровой длины, соединенных в единую конструкцию. Теперь разберемся, какие материалы лучше выбрать, в чем заключается изготовление дымоходов и как самому собрать дымоход из «сэндвич» труб.

Смеха монтажа дымохода

Монтаж сэндвич дымоходов – дело не особо трудоемкое или материалоемкое. Это не сравнить с сооружением трубы из кирпича. Конструкция состоит из двух вложенных одна в одну труб, между которыми размещают теплоизоляционный слой. Внутреннюю трубу предпочтительно делать из нержавеющей стали, внешнюю – из разных материалов, даже таких мягких и легкоплавких, как медь или латунь. Однако, если вы собрались сделать дымоход своими руками, запомните – лучше не применять оцинковку для изготовления дымоходов. При нагреве и охлаждении оцинкованных труб они сильно меняют диаметр или просто деформируются. С нержавеющей сталью этого практически не происходит.

Утеплитель сэндвич-труб

В качестве утеплителя между внутренней и внешней трубами используют негорючие материалы с низкой теплопроводностью. Самые популярные из них – базальтовое волокно и минеральная вата. Толщина слоя утеплителя при изготовлении дымоходов может быть разной. Обычно этот показатель варьируется между 25-60 мм.

В качестве внутреннего утеплителя для сэндвич-труб при изготовлении дымоходов также может использоваться керамзит или полиуретан.

Утеплитель сэндвич-трубы дымохода

Собирая дымоход своими руками, приходится сталкиваться с проблемой укладки термоизоляции между трубами. При изготовлении дымоходов приходится делать перехлест 10 см, аккуратно надрезая участки на половину толщины. Вариант – набивать пространство между труб вручную, стараясь сделать это максимально аккуратно.

Особенности стыковки элементов дымохода

Соединение труб производят при изготовлении дымоходов двумя способами:

Фланцевым;
Бойнетным.

Сборка сэндвич-дымохода осуществляется по «по дыму» или «по конденсату».

Монтаж дымохода сэндвич «по дыму» производится для того, чтоб предотвратить проникновение угарного газа внутрь дома или бани. Изготовление сэндвич дымохода «по конденсату» обеспечивает свободный сток конденсата, образуемого из-за разницы температур, вниз по трубам.

В первом случае дым под действием тяги беспрепятственно выходит наружу, не задерживаясь в трубе. Но зато при плохой заделке трубы конденсат может попасть вовнутрь сэндвича, отчего утепленная труба может сильно пострадать и утратить свои свойства. Второй способ подразумевает, что труба дымовая верхнего сэндвича входит в раструб нижнего. Влага никак не может попасть вовнутрь, зато, при наличии даже малейшей щели, дым окажется в доме или в бане. Выбор сложен: газ опасен для здоровья, а конденсат портит сэндвич.

Примечание: Какой бы способ изготовления дымохода вы ни выбрали, необходимо тщательно подходить к герметизации швов.

Тогда гарантированно не будет проникновения дыма в помещение и конденсата в утеплитель труб. Мы рекомендуем внутренние трубы дымохода соединять «на конденсат», чтоб уберечь от его попадания швы труб.

Колено сэндвич дымохода

Несмотря на двойные стенки и теплоизоляцию, при изготовлении дымоходов необходимо дополнительно изолировать сэндвич трубы в местах с наибольшей пожароопасностью. Это соприкосновение с балками, перекрытием и кровлей. И помните, что сэндвич, используемый для изготовления дымоходов, недостаточно термостойкий. Его недопустимо использовать в качестве первой трубы, соединяемой с печью (котлом). Учтите это изначально, на этапе составления схемы дымохода.

Как правильно сделать дымоход

Установка дымохода сама по себе проста. Изготовленные по технологии «сэндвич» дымоходные трубы совершенно пожаробезопасны, собрать и закрепить их может человек, имеющий мало опыта в строительстве. Монтаж дымохода производится снизу вверх, от печки к потолку и кровле дома. В процессе сборки внешние трубы надеваются на внутренние. Чтобы знать, как сделать дымоход, достаточно освоить технологию монтажа труб, включающую четыре этапа.

Этап №1. Соединение труб дымохода

Изготовление труб дымоходов предусматривает производство сужающихся элементов. При соединении торец с меньшим диаметром вставляется в расширенный конец предыдущей трубы. Такое соединение почти исключает образование сажи внутри труб. Из такого дымохода легко вывести конденсат, особенно если поставить в дымоходную трубу специальные тройники.

Этап №2. Вывод дымохода через стену или потолок в доме

Если схема дымохода предполагает прохождение сквозь стену, необходимо разобрать посадочные места и укрепить их. После чего можно собрать наружный кронштейн и прикрепить к нему полозья, облегчающие перемещение тройника во время монтажа сэндвич-труб. Стену в доме при этом можно закрыть 10-миллиметровой фанерой, а для безопасности прикрепить по всей ее площади асбестовый лист. В дополнение прикрепить сверху лист оцинкованной стали. В месте, где будет крепиться проходник, следует прорезать квадратное отверстие и укрепить все слои шурупами. В конце этапа не забудьте покрасить кронштейн, чтобы он не ржавел. После можно продеть дымоходную трубу через отверстие в проходнике.

Читать еще: Топ-15 лучших электрических чайников – Рейтинг 2020 года

Вывод дымохода через стену или потолок

При самостоятельном монтаже дымохода не забывайте об «уступке» – пространстве между стеной и дымовым каналом.

При проводке труб дымохода через потолок необходимо рассчитать соединительные элементы так, чтоб стык труб проходил выше разделки потолка. Стыки являются самыми пожароопасными участками, поэтому крайне важно обеспечить их визуальный контроль. И не только во время сборки, а на всем протяжении эксплуатации.

Этап №2 (вариант 2). Установка дымохода в крышу

Если схема дымохода предполагает прохождение труб сквозь крышу, нужно предварительно приложить оцинкованный лист изнутри к отверстию. Потом, после вывода трубы наружу, можно заняться креплением самого листа. Если нужно, его дополнительно заводят под край кровли.

Важно помнить, что высота возвышения дымохода над плоской крышей должна быть не меньше метра. При установке высокого дымохода на крыше (1.2 м и более) нужно поставить растяжки и обжимные хомуты, предотвращающие наклон вертикальной трубы ветром.

Если кровля здания сделана из горючего материала (например, из рубероида, битума), необходимо дополнительно защитить ее от возгорания. Для этого над покрытием крыши крепится дефлектор, имеющий сетку-гаситель с мелкими ячейками.

Этап №3. Крепление дымохода

Все колена, тройники и прочие элементы стягиваются хомутами. При необходимости тройник фиксируется опорным кронштейном. Если схема дымохода предусматривает высокую верхнюю часть (высота более 1,2 м), ее необходимо дополнительно укрепить. Для этого можно использовать растяжки. Чем больше высота дымохода, тем надежнее надо делать крепление труб. Все стыки дымохода дополнительно фиксируются специальными элементами:

Соединение сэндвич-труб – обжимным хомутом;
Трубы с тройниками или переходниками – двумя хомутами, с обеих сторон.

Крепление дымохода к стене

Самостоятельно сделать опорный кронштейн можно из пары уголков 50 и 30 мм. Для сооружения кронштейна понадобится болгарка, дрель и болты М8-М10.

Примечание: При сборке дымоходы из сэндвич-труб полезно использовать термостойкий герметик. Он помогает избежать подсоса воздуха в трубы.

Негерметичная дымовая труба приведет к тому, что ослабнет или пропадет тяга и в помещение попадет угарный газ.

Этап №4. Завершение монтажа

После сборки сэндвич дымохода необходимо удалить защитную пленку с труб (если где-то она осталась). Независимо от того, какова схема прохождения дымохода, его длина согласно СНиП должна быть в пределах 5-6 м (от колосника до оголовка). На это необходимо обратить особое внимание. Также нужно тщательно обработать герметиком все стыки, зазоры и швы. Для обработки используется особый жаростойкий герметик, выдерживающий температуру до 1000 градусов. Наносят его так:

Внутренние трубы обрабатываются по внутренней поверхности;
Наружные трубы герметизируются по внешней стороне;
Переход одностенной трубы в двустенную обрабатывается по окружности, снаружи;
Соединение одностенной трубы с модулями – снаружи стыков.

После сборки дымохода и запуска печи (котла) нужно обязательно проверить температуру наиболее опасных (в плане перегрева) зон сэндвич-дымохода.

Для облегчения очистки дымохода в нем необходимо предусмотреть ревизию – отверстие с дверцей или легкосъемную часть. Сверху дымоход должен прикрывать колпак, защищающий от попадания осадков.

Установка дымоходов из сэндвич-труб не вызывает затруднений. Благодаря малому весу элементов все этапы сборки можно осуществить самому, без помощников. Если у вас уже составлена схема дымохода и закуплены необходимые материалы, можете смело приступать к работе. Главное – не спешить и тщательно соединять и герметизировать места стыков.

Особенности сборки и установки сэндвич дымохода

Устройство дымохода из сэндвич труб

Монтаж трубы внутри по вертикали повышает устойчивость тяги, подобные дымоходы более простые и не доставляют сложностей в процессе монтажа.

Достоинства и недостатки

отсутствие проблем при монтаже внутренним или наружным способом;
хорошие звукоизоляционные свойства благодаря трехслойной структуре стенок труб;
совместимость с приборами отопления всех типов;
эстетичный внешний вид, универсальность и небольшой вес конструкции;
оптимальные теплозащитные свойства;
повышенный уровень пожаробезопасности;
гладкость внутренней поверхности труб, почти не подверженная скоплению сажи;
длительный срок эксплуатации.

Выбирать толщину теплоизолятора нужно с учетом температуры отводимых газов. Если в помещении установлены котлы низкой или средней мощности, способные нагреваться до 250 градусов, для них подойдет утеплительный слой с плотностью до 30 мм. В более мощных газовых и жидкотопливных установках это значение не должно превышать 50 мм. Твердотопливные угольные агрегаты, в которых дым способен нагреваться до 1000 градусов, должны оснащаться теплоизолятором толщиной не более 100 мм.

Выбор сэндвич-дымохода

Используемые материалы

При выборе комбинированных деталей нужно смотреть на материалы, из которых они сделаны. Трубы внутреннего типа должны быть изготовлены из прочной нержавеющей стали, лишь в этом случае они прослужат максимально долго.

Необходимые детали

Установка дымохода из сэндвич труб

На котел

Через потолок и крышу

Свободное пространство внутри коробки необходимо заполнить керамзитом либо минеральной ватой для теплоизоляции. На заключительном этапе отверстие закрывают листом из стали нержавеющего типа.

Правильное оформление вывода на крышу

Пошаговая инструкция сборки своими руками

При использовании горючих материалов для крыши внутри воздуховода ставят искроуловитель. Система дымохода должна быть дополнена оголовной частью в виде конуса, который можно дополнительно защитить дефлектором либо другим приспособлением.

Cэндвич дымоходы из нержавеющей стали – устройство и монтаж

Если вам кажется, что монтаж дымохода – забота только счастливых обладателей каминов, то скорее всего вы только планируете обзавестись частным домом. Домовладельцы со стажем на своем опыте знают, что этот элемент отопительной системы нужен также для газовых котлов, с помощью которых отапливается жилище и организации горячего водоснабжения, для печей в бане.

А какой русский не любит хорошей бани? Каждому теплогенерирующему прибору требуется труба для вывода газовой смеси, состоящей из воздуха и продуктов сгорания топлива, из помещения в атмосферу.

Для выполнения этой работы опытные печники рекомендуют сэндвич дымоходы, а что они из себя представляют, как своими руками выполняется установка и проход через кровлю расскажет сегодняшняя статья.

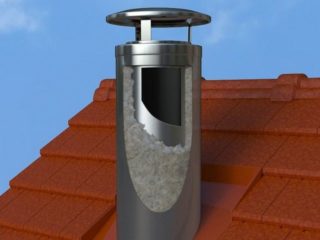

Конструкция сэндвич труб

Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно.

Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:

Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.

Читать еще: Что такое система АСКУЭ

Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.

Преимущества сэндвич труб

Сэндвич дымоходы по сравнению с обычными из нержавеющей стали обходятся домовладельцу дороже, но их стоимость увеличивается за счет большей безопасности и надежности такой системы, особенно если монтаж выполняется своими руками. К их преимуществам относят:

Отличная изоляция. Внутренний термоизоляционный слой защищает окружающие элементы стропильной системы от возгорания и удерживает жар внутри трубы. Сэндвич труба отлично подходит для монтажа внешних дымоходов, которые не выводят через кровлю. В большинстве регионов России их монтаж возможен, только если труба изолируется своими руками или на производстве.
Отсутствие конденсата. В обычных трубах за счет перепада внутренней и наружной температуры внутри образуется конденсат, который оседает на стеках, со временем разрушая дымоход. В сэндвич трубах благодаря термоизоляции не происходит переход дыма из парообразного состояния в жидкое.

Для расчета дымохода своими руками требуется инструкция к отопительному прибору с указанием мощности и размера вводного патрубка, исходя из этих данных определяют диаметр трубы, необходимый для обеспечения тяги.

Принципы монтажа сэндвич дымоходов

Чтобы использовать отопительный прибор без боязни возгораний, отравлений угарным газом, необходимо прокладывать дымоход, руководствуясь правилами пожарной безопасности и строительными нормами:

В местах, где выполняется проход дымохода через перекрытия, стены или кровлю требуется установка дополнительной термоизоляции с помощью проходного короба из стали или патрубка.
Нельзя подсоединять сэндвич трубу напрямую к вводному патрубку отопительного прибора. Рекомендуется использовать сэндвич трубы на внешних участках дымохода, когда уже выполнен проход через стену или кровлю.
Места, где выполняется проход дымохода в непосредственной близости от стен, защищают с помощью листов огнеупорного материала, например, асбеста.
Если монтаж выполняется своими руками, следите, чтобы протяженность горизонтальных участков, негативно влияющих на силу тяги, не превышала 100 см.
Диаметр сэндвич трубы из стали на всей протяженности не должен быть меньше вводного патрубка отопительного прибора.
Дымоход из стали нужно собрать своими руками так, чтобы места стыков не попадали на проход трубы через кровлю.
Чтобы проход через кровлю попал в промежуток между элементами стропильной системы, используют отводы. Сэндвич трубы имеют отводные детали с углом 45 градусов, если необходим разворот на 90 градусов, требуется два отвода.
Диаметр всех элементов дымохода должен совпадать, чтобы в стыках не образовались зазоров. Для герметизации соединения используют стальных хомуты и огнестойкий герметик.
В нижней части дымохода выполняет монтаж ревизии, дверки или стакана, через которые контролируют состояние дымохода.

Установка внутреннего контура трубы выполняется «по конденсату», то есть каждый последующий элемент вставляется внутрь предыдущего. А внешний кожух соединяют «по конденсату», наоборот, надевая верхний сегмент на нижний.

Последовательность установки

Монтаж дымохода вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу.

Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста.

Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

Монтаж тройников, колен и отводов выполняется с помощью кронштейнов, закрепляемых на стены через каждые 2 м. Обратите внимание, что нельзя прокладывать дымоход поблизости от электрической проводки или газового трубопровода, во избежание взрыва, возникновения пожара.

На крышу дымоход выводят на расстоянии 50-150 см от высшей точки, а его высота должна превышать конек хотя бы на 0,5 м. Монтаж дымохода с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.

Видео-инструкция

Как установить модульный дымоход из сэндвич труб

Дымоходный канал должен обеспечивать хорошую тягу, при этом долго не разрушаться и исправно отводить образующийся конденсат наружу. Все перечисленные функции успешно выполняет двустенная сэндвич труба для дымохода при условии, что вы ее правильно смонтируете своими руками. В этом и заключается главная задача: разобраться, как установить готовые дымоотводные модули в частном доме, сделать эту работу самостоятельно и не приглашать никакие специализированные фирмы. Ниже опубликована вся необходимая информация по теме.

О конструкции модульного сэндвича

Из названия явствует, что дымовой канал, изображенный на фото, набирается из отдельных секций – модулей, соединяемых между собой «в раструб» (технологию сборки мы рассмотрим далее).

Каждая секция представляет собой трехслойную конструкцию, состоящую из таких элементов:

Внутренняя труба – газоход, сделанная из листовой хромированной стали (попросту – нержавейки) толщиной 0,5—1 мм.
Промежуточный теплоизоляционный слой из базальтового волокна плотностью 90—240 кг/м³ (зависит от производителя), способного выдержать температуру до 750 °С. Толщина утеплителя – от 50 до 100 мм.
Наружная обшивка, изготовленная из нержавеющей, оцинкованной либо окрашенной полимером стали 0,5—0,8 мм в толщину.

Справка. Для отвода газов с высокой температурой (до 1000 °С) от твердотопливных котлов с наддувом, каминов и печей для бани предлагаются сэндвич-трубы, утепленные каолиновой ватой, чья рабочая температура достигает 1150 °С. Производство подобных изделий освоили многие отечественные бренды, например, «Проект 316» и «Вулкан».

Справедливости ради стоит указать марки сталей, идущих на изготовление дымоходных труб, — AISI 316, AISI 304, AISI 310. Последняя как раз и применяется на высокотемпературных трубах совместно с каолиновой ватой. Бюджетная сэндвич труба изготавливается с наружной обшивкой из низкоуглеродистой оцинкованной стали. Другой вариант покрытия – полимерная окраска, противостоящая воздействию высокой температуры.

Диапазон предлагаемых диаметров каналов довольно широк – от 60 до 1250 мм, размеры прямых секций стартуют от 0,5 м. Максимальная стандартная длина – 2 м, хотя под заказ производители берутся выполнить любые размеры. Все фасонные детали – тройники, колена и переходы также делаются трехслойными.

Преимущества двустенных труб

В прошлом печные и котловые дымоотводы строились из красного кирпича. Материал долговечный и не боящийся жара, но пористый, и это — проблема. В уличной части канала зимой образуется конденсат, впитывающийся в кирпичные стенки. Впоследствии он замерзает, а лед начинает разрушать кладку, вылущивая из кирпича мелкую крошку.

Справка. Пористость – не единственный недостаток каменных дымоходов. Стенки материала отличаются высокой шероховатостью, создающей дополнительное аэродинамическое сопротивление потоку газов. Поэтому к ним радостно пристает сажа, уменьшая проход для дыма и снижая силу естественной тяги.

Высокотемпературный дымоход с наполнителем из каолиновой ваты

Трехслойные дымоходы в виде сэндвича лишены перечисленных недостатков. Гладкие металлические стенки способствуют хорошей тяге, а утепление препятствует образованию конденсата. Если влага все же появляется либо попадает в вертикальный канал извне, то для ее отведения предусматривается конденсатосборник в нижней секции ствола. Остальные преимущества утепленных дымоходов выглядят так:

внешняя оболочка изделий мало нагревается в процессе эксплуатации;
модульную систему можно собрать как снаружи, так и внутри дома с перекрытиями разного типа, в том числе и деревянными;
относительно небольшой вес;
готовое сооружение отлично смотрится на фоне здания;
установка довольно проста и выполняется за короткий срок.

Через эту трубку уходит образовавшийся конденсат

Стоимость сэндвичного газохода выше, нежели у обычной железной трубы по понятным причинам. Но если его сравнивать с тем, сколько стоит шахта из кирпича с керамическими вставками, то разница выйдет не в пользу последнего варианта.

Как выбирать трубы-сэндвич

Чтобы подобрать и закупить модульный комплект, необходимо решить такие вопросы:

Выяснить рабочий (внутренний) диаметр канала. Ориентируйтесь по сечению выходного патрубка котла, размер дымоходной трубы должен ему соответствовать или быть больше.
Выбрать материал внешней облицовки в зависимости от бюджета (нержавейка или оцинкованный металл).
Составить схему сооружения.
Определить толщину изоляции. Для теплогенераторов с высоким КПД и небольшой температурой продуктов горения достаточно слоя 5 см. Твердотопливные котельные установки, печи и камины требуют утепления дымовых труб 100 мм.

Примечание. К источникам тепла с высоким КПД (от 85%) относятся газовые и дизельные котлы, максимально отнимающие тепло у продуктов горения. Температура дыма от печи или ТТ-котла с КПД 75% достигает 150—180 °С, поэтому утепление газохода нужно нарастить. Иначе большой перепад температур вызовет интенсивное выделение конденсата.

Уличный дымоход — самый популярный вариант

Схема установки дымоотвода во многом зависит от месторасположения отопительного агрегата. Существует два варианта прокладки труб:

снаружи дома, когда горизонтальный участок от котла сходу пронизывает стену и соединяется с вертикальным (приставной или пристенный дымоход);
ствол газохода идет внутри помещений и сквозь перекрытия выводится на кровлю.

Когда надо обойти кровельный свес, применяется такая схема

Чтобы обеспечить достаточную естественную тягу, длину горизонтального участка нельзя делать более 1 м. Дальше просто: котел нужно поставить поближе к наружной стене и смонтировать уличный дымоход, поскольку эта схема обойдется дешевле. Если отопитель стоит в глубине помещения и передвинуть его не получается, реализуйте второй вариант с проходом через крышу.

Внутренний вариант с проходом перекрытий

Важный момент. Общая высота дымоотвода, считая от колосниковой решетки (или горелки) до верхнего среза трубы, должна составлять не менее 6 м. Условие второе: недопустимо, чтобы верхний конец канала попал в подветренную зону кровли, что ведет к резкому ухудшению тяги. Чем дальше газоход расположен от конька, тем выше его необходимо установить, как показано на схеме.

Когда вы от руки набросали эскиз будущего дымохода, остается подобрать прямые секции, фасонные части и блок конденсатного сборника. Для этого предлагаем воспользоваться представленными типовыми схемами и послушать советы специалиста на видео:

Заключение

Если судить по отзывам домовладельцев, то сэндвич-трубы используются для дымоходов довольно часто. Обладая многочисленными достоинствами, они дают возможность хозяину жилища сэкономить и смонтировать дымовую трубу самостоятельно. Даже если вы не учли какой-то момент при составлении схемы либо не купили одну деталь, в процессе установки эти недоработки исправляются. С кирпичной кладкой и керамикой дело обстоит куда сложнее, да и дороже по затратам на материалы.

Дымоход для твердотопливного котла своими руками

Чтобы сократить стоимость работ по установке твердотопливного котла, можно самостоятельно смонтировать и установить дымоход. Следуя проверенным рекомендациям специалистов, вы сможете выполнить все работы быстро и качественно. Существует несколько методов монтажа дымохода, каждый из которых продуман до мелочей. В данном материале мы расскажем вам об отличительных чертах и преимуществах каждого из этих способов.

Существует несколько методов монтажа дымохода, каждый из которых продуман до мелочей:

Особенности обустройства дымохода

Для выполнения данных работ вам не потребуются специальные знания и навыки. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы основываются на базовых знаниях из области физики.

Конструкция и технология монтажа всей отопительной системы, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка работ вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа отопительной системы и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала:

внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
диаметр дымохода;
длина разгонного сектора;
способ утепления.

Необходимо понимать, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Дымоход для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.
Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.
Отверстие для ревизии. Через это отверстие влага выводится из отопительной системы посредством конденсатосборника.
Шибер. Шибером называют небольшую заслонку, которая устанавливается в дымоходе для контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

Высота трубы указывается, как правило, в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Монтаж дымохода

Сборка такой конструкции не представляет трудности: просто зафиксируйте составные части дымохода одну над другой.

Сделать это можно двумя разными способами:

По конденсату. Данная методика предусматривает установку деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности оба варианта абсолютно равнозначны.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных систем с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у котла с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости — такая система дымоотведения легко выдержит нагрев до 900°С.

Говоря о недостатках следует упомянуть быстрое разрушение — внутренняя поверхность кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем больше подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

Стальной дымоход

Конструкции данного типа изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
минимум конденсата — стальные трубы нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
доступная цена;
моментальные монтаж/демонтаж и возможность корректировки конструкции — при необходимости можно с легкость разобрать такой дымоход и добавить к нему нужные элементы, например, шибер.

Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью и долговечностью. Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Специалисты компании «Теплодар» рекомендуют для наших отопительных систем стальные дымоотводные каналы.

Сэндвич-дымоход

Эта разновидность дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее преимущества:

Многослойная конструкция обеспечивает дополнительное утепление дымоходного канала. Это, в свою очередь, защищает трубу от конденсата.
Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.
Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности.

Конструкции этого типа подходят для зданий, выполненных из любых материалов. Они удобны в эксплуатации и совместимы со всеми типами отопительных систем.

Конструкции сэндвич-дымоходов удобны в эксплуатации и совместимы со всеми типами отопительных систем.

В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже дымохода. Мы реализуем конструкции из нержавеющей стали, как одностенные, так и двустенные (сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

Чтобы подобрать нужный комплект для сборки дымохода или уточнить требования для монтажа конкретной модели, вы можете обратиться к менеджерам нашего интернет-магазина и получить бесплатную консультацию.

Выполнить самостоятельный монтаж дымохода не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать и собрать дымоход, обратитесь к профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

Преимущества трубы для бани сэндвич при строительстве дымохода

На сегодняшний день одной из самых популярных, практичных, эстетичных и функциональных конструкций дымохода является сборка из сэндвич-труб. В статье речь пойдет о том, как укладывается сэндвич-труба для бани, какие материалы при этом используются и какие нюансы бывают у данной процедуры.

Преимущества сэндвич-трубы

Помимо вышеперечисленных преимуществ стоит отметить простоту монтажа данной трубы. Для качественного монтажа необходимо заранее приобрести материалы, которые будут соответствовать основным требованиям, а для этого необходимо осуществлять закупку материалов от производителей. Читайте также: «Какие трубы для дымохода в баню выбрать – варианты на примерах».

Помимо описания основных качеств дымоход в бане из сэндвич-труб имеет ряд преимуществ:

отсутствие конденсата;
минимальные объемы образуемой сажи;
повышенная противопожарная защита;
простота ухода за системой;
минимальный вес дымохода в целом;
эстетичный внешний вид, который не портит вид помещения и здания на фото и при визуальном осмотре;
отличная сочетаемость с деревянными строениями.

Установка сэндвич-труб своими руками

Выполняется монтаж дымохода в бане из сэндвич-труб по стандартной схеме. По сути, дымоход получается сегментированным, поскольку собирается он из нескольких труб длиной около 1 метра. Рассмотрим подробнее процедуру того, как правильно установить сэндвич-трубу в бане и основные материалы, используемые при этом.

Технически конструкция дымохода представляет собой одну трубу, поверх которой надета другая, а разделяет их слой теплоизоляционного материала. Внутренняя труба должна быть из нержавеющей стали, а для внешней можно подбирать любые материалы. Они могут быть даже медными или латунными. Читайте также: «Как установить трубу в бане – особенности монтажа по шагам».

Единственный запрет в данном случае – это оцинкованные трубы, поскольку при колебании температуры такой материал значительно меняет свои размеры, что приведет к расширению и сужению диаметра трубы. Соответственно «нержавейка» является более подходящим материалом, т.к. она инертна к температурным перепадам.

Стоит отметить при выборе материалов для труб лишь банные твердотопливные печи. Для данной установки должна быть приобретена труба для бани из нержавейки с повышенной жаропрочностью.

Что касается теплоизоляционного материала, то по стандарту используют волокно на основе базальта или минвату. Профессионалы посоветуют применять базальтовую вату Rockwool WIRED MAT 80 с толщиной от 25 до 60 миллиметров.

Также можно пользоваться керамзитовым или полиуретановым утеплителем. При этом важно правильно расположить теплоизоляционный материал между внутренней и внешней трубами. Это необходимо делать либо внахлест на 10 сантиметров, но тогда придется разрезать толщу материала пополам, либо самостоятельно набивать промежуток между трубами. Во втором случае стоит помнить об эстетичности и максимальном наполнении промежутков, чтобы отсутствовали пустоты.

При закупке стоит помнить о том, что только материалы от производителя сохранят свой внешний вид в процессе эксплуатации и будут всегда выглядеть эстетично на фото и при визуальном осмотре.

Способы соединения сэндвич-труб:

фланцевый;
байонетный;
«по мостику холода»;
«по дыму»;
«по конденсату».

Технология «по дыму» подразумевает такое создание дымохода, что помещение стопроцентно защищено от проникновения дыма и угарных газов в помещение (прочитайте: «Какие бывают дымоходы для банной печи – виды и способы монтажа»). Суть конструкции заключается в том, что дым беспрепятственно покидает дымоход, выходя на улицу, но высок риск попадания внутрь конденсата, если имеются плохо заделанные стыки.

В случае, когда дымоход устраивается способом «по конденсату», конструкция делается такой, чтобы конденсируемая влага беспрепятственно стекала по трубе. Характерная углубленность одной трубы в другую не позволяет конденсируемой влаги проникать внутрь конструкции. Однако высок риск того, что через любую щель дым и угарный газ будут проникать в помещение.

И дым, и конденсат вредны, но по-разному. Дым небезопасен непосредственно для человеческого организма, а конденсат приводит к быстрой деформации дымохода.

«По мостику холода» – судя из названия, становится понятно, что теплоизоляция должна исключать образования завоздушенных участков, которые могут выступать в качестве мостиков холода и снижать общие теплоизоляционные характеристики материала (прочитайте также: «Как изолировать трубу в бане – проверенные способы изоляции»).

Если сборка дымохода для бани произведена правильно, то конструкция должна получиться качественной. Естественно, задача заключается не только в том, чтобы правильно выполнить работы, но и закупить качественные материалы с сертификацией от производителя.

Поэтапный монтаж дымохода в бане

На самом деле установить сэндвич-дымоход в бане достаточно просто. Материалы, используемые при производстве сэндвич-труб, безопасны при эксплуатации, а потому произвести их монтаж может любой желающий даже без специальных навыков. Начинать монтаж необходимо с нижней части продвигаясь к верху. В ходе работ внешняя труба должна быть надета на внутреннюю. Рассмотрим процедуру того, как установить сэндвич-трубу в бане, более подробно.

В ходе работ необходимо помнить о том, что один из концов сєндвич-трубы всегда заужен. Эта особенность и позволяет осуществлять надевание одной трубы на другую. Из-за этого также не происходит накапливание сажи и максимально быстро выводится конденсат. В качестве вспомогательного элемента лучше всего устанавливать разводные тройники, усиливающие вышеперечисленные эффекты.

Стыковка дымохода со стеной

Существует два основных варианта обустройства:

Если речь идет о том, что дымоход будет выходить через стену, то необходимо произвести разбор определенного ее участка (по диаметру трубы) и укрепить места под установку кронштейна. Затем собирается и устанавливается сам кронштейн с уголками, по которым беспрепятственно будет перемещаться тройник при монтаже дымохода.
Стену необходимо закрыть сантиметровым фанерным листом, закрепить поверх него асбестовые листы при помощи шурупов, а затем, еще выше закрепить оцинкованный металлический лист – 2*1,2 сантиметра. В созданной конструкции вырезается квадратный кусок, через который будет проходить дымоход. Кронштейн при этом покрывается антикоррозионным лаком. В конце концов, сэндвич-труба надевается на внутреннюю.Также при монтаже можно создать уступку – пространство от дымохода до стены.
Если же сєндвич-труба выводится через крышу, то вначале к участку, через который будет выводиться труба, прикладывается лист оцинковки. После этого производится выведение трубы. Затем лист закрепляется на кровле. Лучше всего его зафиксировать путем подведения краев под листы кровельного материала.

Закрепление дымохода

Между собой все элементы закрепляются при помощи хомутов, а тройник фиксируется на опорный кронштейн. Оставляя верхний уровень дымохода без крепежей, стоит позаботиться о подпорках в виде 120-градусных растяжек под него.

Обычно сэндвич-труба для банной печи закрепляется обжимными хомутами. Это же крепление подходит для тройников и переходников, но необходимо производить крепление с двух сторон.

Завершение монтажных работ

По завершению монтажа необходимо освободить трубы от защитной пленки. В итоге должен получиться герметичный дымоход (все швы должны быть заделаны) с общей длиной в 5-6 метров. Использовать в качестве герметика необходимо жароустойчивые составы, способные выдержать до 1000 градусов по Цельсию.

Нанесение производится следующим образом:

на внутренние трубы – с наружной части верхней трубы;
на наружные трубы – с внутренней стороны;
на переходе между одно- и двустенной трубами – наружным образом по всей окружности;
на прочих соединениях одностенной трубы также необходимо обрабатывать стык по окружности.

По завершению работ систему необходимо протестировать, чтобы убедиться в пригодности самых прогревающихся участков к регулярной эксплуатации в таком режиме. Облегчить уход за дымоходом и его чистку можно путем оборудования ревизионного съемного участка или дверцы на дымоходе.

Итог

В статье подробно описана процедура монтажа дымохода их сэндвич-труб. Если правильно выполнять основную последовательность монтажа, то в результате можно получить качественную и безопасную систему. Всегда можно доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до монтажа дымохода и введения его в эксплуатацию.

0 0 голоса

Рейтинг статьи

Как самому сделать сэндвич трубу для дымохода

Особенности сборки и установки сэндвич дымохода

Устройство дымохода из сэндвич труб

Достоинства и недостатки

Выбор сэндвич-дымохода

Используемые материалы

Необходимые детали

Установка дымохода из сэндвич труб

На котел

Через потолок и крышу

Правильное оформление вывода на крышу

Пошаговая инструкция сборки своими руками

Как установить сэндвич-дымоход своими руками

Самостоятельный выбор и монтаж дымохода

Утеплитель сэндвич-труб

Особенности стыковки элементов дымохода

Как правильно сделать дымоход

Этап №1. Соединение труб дымохода

Этап №2. Вывод дымохода через стену или потолок в доме

Этап №2 (вариант 2). Установка дымохода в крышу

Этап №3. Крепление дымохода

Этап №4. Завершение монтажа

Особенности сборки и установки сэндвич дымохода

Устройство дымохода из сэндвич труб

Достоинства и недостатки

Выбор сэндвич-дымохода

Используемые материалы

Необходимые детали

Установка дымохода из сэндвич труб

На котел

Через потолок и крышу

Правильное оформление вывода на крышу

Пошаговая инструкция сборки своими руками

Cэндвич дымоходы из нержавеющей стали – устройство и монтаж

Конструкция сэндвич труб

Преимущества сэндвич труб

Принципы монтажа сэндвич дымоходов

Последовательность установки

Видео-инструкция

Как установить модульный дымоход из сэндвич труб

О конструкции модульного сэндвича

Преимущества двустенных труб

Как выбирать трубы-сэндвич

Рекомендации по монтажу

Заключение

Дымоход для твердотопливного котла своими руками

Особенности обустройства дымохода

Конструкция дымоотводного канала для твердотопливного котла

Основные требования к дымоходным каналам

Монтаж дымохода

Кирпичный дымоход для твердотопливного котла

Стальной дымоход

Сэндвич-дымоход

Преимущества трубы для бани сэндвич при строительстве дымохода

Преимущества сэндвич-трубы

Установка сэндвич-труб своими руками

Поэтапный монтаж дымохода в бане

Стыковка дымохода со стеной

Закрепление дымохода

Завершение монтажных работ
