Проходной и перекрестный выключатель разница

Отличие проходных от перекрестных выключателей

Часто те люди, которые хотят провести в своём жилище электрическую проводку, выбирают выключатель, руководствуясь собственным вкусом. Люди смотрят на его дизайнерское оформление, цвет, качество материала, из которого он сделан. Потом они приносят выбранный выключатель домой, и начинаются проблемы. Почему? Да потому, что оказывается, выключатели то все разные, и выбирать их надо не по их внешнему виду, а по их рабочему функционалу.

Промышленность выпускает выключатели трёх типов функционирования: проходные, обычные, перекрёстные (или иначе промежуточные). В чём же разница между ними? Ниже будут описаны все три вида этих устройств.

Обычный выключатель

Работа обычного выключателя осуществляется при регулировании из одной точки. Проще говоря, человек нажимает на выключатель, чтобы погасить свет, и электрическая цепь, о которой знают дети из уроков физики, разрывается. Когда человек включает свет, электрическая цепь, наоборот восстанавливается. Проще прибора для этой цели и придумать нельзя. Обычный выключатель можно использовать везде: и в жилом помещении и на производстве. Устанавливается такой прибор легко и быстро.

Проходной выключатель

Данный тип выключателей устроен гораздо сложнее. Правильнее назвать эту вещь не выключатель, а переключатель. Данный прибор не просто выключает электричество, а переключает его, то есть заставляет электрический ток течь в другое русло. Данный вид выключателя-переключателя регулирует поступление электрического тока уже не с одной, а с двух точек. То есть цепь не прерывается, а просто электричество перенаправляется в другое место. На примере это выглядит так: Заходит человек в длинный коридор, включает свет. Проходит в другой конец помещения, и щёлкая там уже другим выключателем, гасит электричество.

Однако, не надо думать, что данный вид выключателей удобен только для больших помещений, чтобы людям не пришлось много ходить, включая или выключая свет. Современные дизайнеры помещений советуют устанавливать их и в простых квартирах. Особенно в последнее время популярны такие приборы в спальных комнатах. К примеру, заходит человек, включает свет, готовится ко сну. Чтобы лечь в кровать, электричество надо выключить, а потом идти в темноте. Неудобно, можно наткнуться на мебель, особенно если человек приехал к кому-то в гости и в помещении впервые. А с таким выключателем можно погасить свет, уже лёжа на кровати. Очень удобно. Однако, для установки такой системы лучше нанять профессионала.

Перекрёстный (промежуточный) выключатель

Такие выключатели позволяют управлять электрическим токам с трёх и более точек. Перекрёстный выключатель показан как для больших просторных помещений, так и для обычных домов и квартир. Например, часто его монтируют в современных спальнях. Один выключатель ставится на входе в помещение, а два других, по сторонам двуспальной кровати. Включить или выключить освещение можно с каждой из этих точек. Кто-то скажет, что эта излишняя роскошь, а кто-то наоборот сочтет это очень комфортным и рациональным.

При монтаже подобной системы используются как проходные, так и перекрёстные выключатели. Причём проходные идут по бокам схемы, а перекрёстный выключатель устанавливается между ними. И если установить, к примеру, на входе в электрическую цепь, выключатель не правильного типа (вместо проходного — перекрёстный или обычный), то система работать не будет. Тут без помощи опытного специалиста не обойтись.

Если подвести итоги, то технические характеристики всех видов выключателей заставляют того, кто занимается монтажом электропроводки, принимать во внимание следующие моменты:

1. Промежуточные и проходные выключатели при установке могут выполнять функции обычного выключателя. Однако, в более сложной электрической цепи, промежуточный выключатель не сможет выполнять функции проходного выключателя.
2. Если монтируется электрическая цепь, где включение будет более чем с трёх точек, то по краям устанавливаются проходные выключатели, а переходные только между ними (за это их и именуют промежуточными).
3. При установке электрической схемы, в состав которой планируется включить проходные или перекрёстные переключатели, понадобится большее количество кабеля, так как ток идёт по нескольким направлениям, а выключатели просто перенаправляют его.

Поэтому очень важно уточнить тип выключателя во время у продавца, чтобы избежать лишних проблем. Тип выключателя также указывают в сопроводительных документах. При сильных сомнениях можно попросить данную документацию у продавца.

И если человек не электрик по профессии, то для правильного монтажа сложной цепи с выключателями разных типов, лучше и безопаснее будет пригласить специалиста.

Проходные выключатели и перекрестные. Схема расключения

Когда возникает необходимость управлять в доме освещением из разных участков, то осветительные приборы подключают сразу к нескольким включателям. В качестве таких устройств используют проходные выключатели (ПВ), а также перекрестные.

Что собой представляют проходные и перекрестные выключатели

Стандартные ПВ представляют собой устройство для включения и выключения ламп в осветительных приборах. У выключателя присутствует два контакта, при соединении и разъединении которых включается и соответственно выключается светильник.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта (1 входной, 2 выходных). Такие приборы всегда используются в паре, благодаря им, в одном месте помещения можно включить свет, а совершенно в другом – выключить.

Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели. Эти устройства отличаются от проходных, наличием 4 контактов (2 входных, 2 выходных). К тому же, их всегда подключают вместе с проходными, а именно, между ними и не иначе.

Внешне проходные и перекрёстные переключатели похожи на традиционные выключатели.

Проходные выключатели, перекрёстные: принцип работы

Принцип действия проходных и перекрёстных выключателей имеет сходство с работой стандартных выключателей света. Коммутация осветительных цепей выполняется путём размыкания и замыкания контактов, по которым движется ток нагрузки светильников.

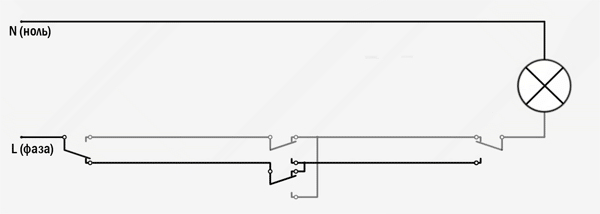

Между двумя ПВ проходит два проводника. Когда срабатывает одно из устройств, то на нём размыкается цепь и мгновенно замыкается на другом ПВ. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Поэтому перекрёстные не редко называют «промежуточными» переключателями. С их помощью происходит замыкание одной из двух линий, а также размыкание обеих линий.

1 — Переключатель
2 — Переключатель
3 — Перекрестный переключатель
4 — Осветительный прибор

У перекрёстного устройства, находящегося в одном положении, контакты замкнуты следующим образом: первый входной с первым выходным контактом, а второй входной со вторым выходным проводом. Но при смене положения (нажатии на кнопку), контакты замыкаются иным образом: первый входной со вторым выходным, а второй входной замыкается с первым выходным контактом. Между ПВ можно устанавливать несколько перекрёстных устройств.

Специфичностью этих видов выключателей, является незафиксированное положение кнопок управления. Традиционные выключатели имеют чёткое установленное положение клавиш, которое указывает на включение или выключение света. В проходных и перекрёстных переключателей нет определённой позиции клавиш, которая указывала бы на включение или выключение прибора. Разное положение клавиш одного устройства может обозначать как «Включено» так и «Выключено», это зависит от состояния других выключателей, управляющих одним источником света.

1 — Переключатель
2 — Переключатель
3 — Осветительный прибор

К примеру, у первого ПВ в начале коридоре клавиша находиться в вверху, и чтобы включить свет, её необходимо нажать вниз. При включении света вторым ПВ в конце коридора, свет включиться, но кнопка первого ПВ не поменяет свою позицию и теперь, нажав её вниз, свет погаситься, а не включиться, так как он и так уже горит.

Разновидности проходных и перекрёстных выключателей

Классификация перекрёстных и ПВ устройств не отличается от разделения на различные виды обычных выключателей.

Устройства для управления освещением из разных мест по принципу работы делят на следующие типы:

• Клавишные.
• Поворотные.
• Сенсорные.
• Рычажные.
• С пультом ДУ.

По количеству клавиш ПВ бывают одно-, двух-, трехклавишные и такими же бывают перекрёстные выключатели.

По способу монтажа:

• Накладной . Эти модели устанавливаются поверх стены, для этого не требуется пробивать её и монтировать дополнительный блок. Главным достоинством наружных выключателей является простота монтажа, но у них высокая чувствительность к физическим воздействиям.
• Встроенный . Эти модели монтируются внутри стены, в которой ранее проделываются специальные отверстия, соответствующие коробке выключателя.

Проходные и перекрёстные выключатели, управляющие одним светильником, устанавливаются всегда одного вида и типа. Т.е. если проходные выключатели двухклавишные, то промежуточные также должны быть с двумя клавишами.

Достоинства и недостатки ПВ

Положительные моменты проходных и перекрёстных устройств:

• Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
• Высокая надёжность, благодаря отсутствию автоматики.
• Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
• Лёгкость и практичность в управлении освещением.

Недостатки выключателей этого типа:

• Использование трехжильного провода. Количество проводов и их длина прямо зависят от количества клавиш (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
• Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, поэтому определённое время им неудобно пользоваться ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т.п.

Проходной и перекрестный выключатель разница

Очень часто мы встречаемся с недопониманием Покупателей в отличиях выключателей от переключателей. Так же не совсем понятно, что это за такие проходные, промежуточные и перекрестные переключатели и переключатели на «два направления».

Давайте разберемся, в чем же разница между этими устройствами.

Постараемся писать языком доступным для всех, поэтому заранее просим не придираться к стилистике написания, терминам и т.п.

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно. Как выглядит белый выключатель артикул 774401 серия Valena (Валена) с обратной стороны показано на фото справа.

Обычно производители стрелочками указывают, где какие контакты. Стрелочками показано, что «фазный» проводник должен подключаться к «входу» (это стрелочка, указывающая к центру выключателя) выключателя, а проводник идущий на нагрузку (т.е . лампочку) к «выходу» (стрелочка указывающая направление от центра выключателя). «Почему же именно так должен подключатся выключатель? Он же будет работать, если подключить его наоборот!» — спросите Вы. Правильно, работать будет и так, и так, но есть два нюанса:

• У правильно смонтированных выключателей, во включенном состоянии клавиша занимает положение «вверх», а в выключенном положение «вниз». При подключении по схеме , если фазный проводник подключить к «выходу» выключателя, а «нагрузку» к входу, то клавиша выключателя будет всегда «перевернута». То есть во включенном состоянии клавиша будет занимать положение «вниз», а должна занимать положение «вверх», и наоборот.
• При подключении по схеме , фаза будет сначала проходить через лампу, а разрываться на выключателе (т.е. в выключенном состоянии выключателя лампа будет всегда находиться под напряжением). А это неправильно! При правильной схеме подключения, «фаза» в выключенном состоянии разрывается на выключателе и напряжения на лампе не будет (т.е. когда Вы будете менять сгоревшую лампу, то Вас не ударит током).

Рисунок 1. Схема подключения выключателя.

Еще бывают двух полюсные выключатели, которые разрывают не только фазный провод, а еще и нулевой (нейтральный) проводник, но они, как правило, используются только в специфичных случаях.

Переключатель — устройство, имеющее три контакта (или более). Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом.

Отсюда и название «Переключатель» — переключает с одного контакта на другой. Если у переключателя задействовать только два контакта, он будет работать как выключатель.

В своих каталогах Legrand применяет понятие «переключатель на два направления» — так оно и есть, потому что переключатель переключает между двумя контактами. Вообще переключатель может переключать между тремя и более контактами, но в электроустановочных механизмах если и встречается такие, то крайне редко, поэтому никто не уточняет на сколько направлений переключают переключатели. Еще часто переключатели называют «проходными выключателями», но это понятие, по нашему мнению, некорректное и его применять не стоит.

Одно из самых популярных применений переключателя – это управление освещением с двух мест. Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения проходных (перекрестных) переключателей.

Рисунок 2. Схема подключения переключателя.

Переключатели в нашем каталоге:

• Внутреннего монтажа — в сериях: Celiane, Valena, Cariva, Mosaic.
• Настенного монтажа — в сериях: Quteo, Oteo.
• Влагозащищенные — в сериях: Quteo, Plexo.

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей. Для наглядности смотрите схемы на рисунках.

Промежуточный переключатель обычно применяют для управления освещением с трех и более мест.

Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии, а «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».

Рисунок 3. Схемы состояний проходного переключателя.

Элеко — Интернет магазин электрики в Иркутске www.eleko.pro

Михаил, 01 сентября 2013 года

При использовании этой статьи ссылка на эту страницу обязательна

Схемы подключения проходных и перекрестных выключателей

Содержание:

1. 1. Что такое проходной выключатель
2. 2. Область применения

Что такое проходной выключатель

В отличие от простого выключателя, где происходит обычное прерывание цепи, проходной выключатель имеет три контакта и механизм переключения между ними. Двухклавишный проходной выключатель имеет шесть контактов и, по сути, является двумя независимыми друг от друга одноклавишными проходными выключателями. Главным преимуществом проходных выключателей является возможность включения и выключения светильника (группы светильников) из двух и более точек. Часто эти выключатели ещё называют дублирующими или перекидными.

Область применения

1. Лестницы — выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни — один выключатель устанавливается у входа в комнату, а второй и третий по обе стороны кровати. Вошли в комнату — включили свет, легли спать — выключили. Для включения освещения из 3 мест используется схема с перекрестным выключателем (см. рис. 2).
3. Коридоры — в начале коридора включили свет, прошли по коридору и на другом конце выключили.
4. На дачных участках — для освещения дорожек.

Разумеется, список далеко не исчерпывающий и можно придумать множество других вариантов.

Схемы подключения проходных выключателей:

Здесь представлены правильные схемы проходных выключателей для управления освещением из двух, трех и более мест.

Две точки управления:

Схема управления проходными выключателями из двух точек предельно проста. Для ее воплощения потребуется два переключателя на два направления (два одноклавишных проходных выключателя).

Три точки управления:

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели — это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек. Он имеет четыре контакта и его подключение в цепь весьма простое.

Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.

Схема подключения проходных и перекрестных выключателей для 3 точек управления выглядит так:

Четыре точки управления и более:

Принцип действия данной схемы не отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. Таким образом количество проходных выключателей может увеличиваться хоть до бесконечности.

Проходные и перекрестные выключатели Legrand

Очень часто наши комфорт и удобство складываются из мелочей. Одной из таких небольших, но важных деталей является удобство и продуманность управления светом.

На сегодняшний день стало нормой подключать осветительные приборы к нескольким пунктам управления, ведь если в маленьких квартирах вполне достаточно обычных выключателей, то в больших домах, офисах, магазинах, складах и прочих крупных строениях никак не обойтись без проходных и перекрестных выключателей.

В этой статье мы хотим познакомить вас с ними поближе, а также подробно остановимся на моделях, предлагаемых таким известным производителем, как Legrand.

Отличие перекрестного выключателя от проходного

Для начала рассмотрим, что представляют собой эти два типа выключателей и в чем их различие.

Как известно, обычный выключатель имеет всего две позиции: одна включает источник света, вторая его выключает. Другими словами, он имеет два контакта, соответствующие его включенному и выключенному состоянию.

Проходные выключатели имеют уже не два, а три контакта и позволяют нам управлять освещением из двух различных точек: можно включить свет с помощью выключателя в одном конце комнаты и выключить его, нажав на аналогичный выключатель, установленный в другом конце. Проходные выключатели удобно устанавливать в разных концах длинного коридора, в проходных помещениях или, если говорить строго о квартире, они незаменимы в спальне, дабы избежать неприятной процедуры «вставания , чтобы выключить свет». Следует отметить, что помимо специальных выключателей, вам потребуется другая проводка, поэтому наличие проходных переключателей необходимо предусмотреть еще на этапе ремонта помещения.

Если же речь идет о более сложных схемах освещения, может возникнуть потребность в большем количестве точек управления. С этой целью можно включить в схему между проходными выключателями еще перекрестные. Конструктивно они сходны с проходными, но имеют не три контакта, а четыре. Это позволяет одновременно отключать или включать по два контакта. Например, можно использовать такой выключатель для включения сложной группы светильников. Для управления светом из трех разных точек между двумя проходными выключателями ставят один двухклавишный перекрестный, выполняющий роль коммутатора, согласующего работу проходных. Промежуточный переключатель устанавливается исключительно на этапе разводки проводки, так требуется большее количество проводов.

Имейте в виду, что проходные выключатели могут использоваться самостоятельно, в то время как перекрестные – нет, они применяются только в комплекте с проходными.

Проходной выключатели схема подключения

Проходные и перекрестные выключатели «Legrand »: стоит ли переплачивать

На наш взгляд, выключатели не та вещь, на покупке которой стоит экономить. Поэтому при их выборе стоит отдать предпочтение пусть более дорогой, но зато и более надежной продукции с именем: Legrand, Schneider, ABB. Очень хорошей репутацией пользуется французская фирма «Legrand ». Она предлагает хороший выбор проходных и перекрестных выключателей, которые славятся долгим сроком службы, простотой в эксплуатации и в монтаже. Так, перекрестные выключатели Легран рассчитаны на коммутацию токовой нагрузки до 10 А. Посеребренные контакты устойчивы к воздействию влаги и пара. При установке используется медная проволока сечением в 2,5 мм.

Кроме того, серия Legrand Etika предлагает хороший выбор цветов (антрацит , аллюминий, слоновая кость и белый) и целую палитру рамок для любого интерьера.

Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

14.03.2018, 5391 просмотр.

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек.

Внешний вид схемы подключения

Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Читать еще:  Как установить чугунную ванну самостоятельно

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:
