Принцип работы бойлера отопления

Принцип работы бойлера косвенного нагрева

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя

Как правильно выбрать бойлер

Важными характеристиками бойлера косвенного нагрева являются:

• объем;
• материал змеевика;
• материал бака;
• материал утеплителя;
• наличие дополнительного ТЭНа и альтернативных источников нагрева.

Объем бойлера

Выбирать объем бойлера нужно исходя из мощности вашей отопительной системы, поскольку именно на нее приходится нагрузка нагрева воды. Если вы купите агрегат, объем которого слишком велик, то существует вероятность того, что ваша система отопления может не справиться с ним. Это чревато тем, что температура воды в приборах отопления будет мала для обогрева помещения. Для того чтобы не прогадать, нужно узнать объем теплоносителя бойлера, он должен быть не более 30-40% объема воды в отопительной системе, иначе ее производительность будет заметно страдать.

Какой объем бойлера нужен для вашей семьи, очень просто определить. В среднем на человека приходиться 60-80 литров для принятия душа. Нагрев 200 литров происходит около 6 часов. Исходя из этих цифр нужно брать объем бойлера, которого хватит на покрытие нужд семьи, с учетом времени до следующего нагрева.

Материалы

Одной из важнейших частей бойлера является змеевик, поэтому нужно заранее поинтересоваться о том, из чего он изготовлен. Дешевые модели имеют стальной змеевик, который просто приварен к баку. В более дорогих моделях он съемный и выполнен из латуни, что намного лучше по многим параметрам. Тем более что съемный вариант можно демонтировать и почистить от накипи.

Из чего выполнен бак также очень важно, поскольку частая проблема любого водонагревателя – протечка. Недорогие модели имеют внутри слой эмали, но она быстро образует трещины от перепада температур. А это, в свою очередь, чревато скорой коррозией металла

Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода

А это, в свою очередь, чревато скорой коррозией металла. Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода.

Качество утеплителя также немаловажный фактор эффективности такой системы. Иногда используют обычный поролон, но он проигрывает по многим пунктам. Лучше всего, если в качестве теплоизоляции использован полиуретан и подобные ему материалы.

Другие параметры

Кроме того, что бойлер может иметь два источника косвенного нагрева воды, также он может быть оснащен ТЭНом, как источником тепла вне отопительного сезона. Такие конструкции намного дороже обычных, но они крайне практичны.

Тип бойлера может быть двух видов: настенный или напольный. Он должен соответствовать типу отопительной системы. Так, если система настенная, то и бойлер должен быть такого типа. Настенными могут быть только модели, объем которых менее 200 литров.

Схема подключения

Для правильного подключения нагревательного агрегата своими руками, необходимо знать основные схемы разводки бойлеров.

Подключение заключается в подведении к бойлеру теплоносителя (он должен входить в теплообменник через верхний патрубок) и его вывода, а также, врезки устройства в систему водоснабжения. Поступление холодной воды должно осуществляться через патрубок, установленный на нижней части емкости, а вывод горячей – через верхний.

Такая схема подключения позволяет получить наибольший коэффициент полезного действия для конкретной модели устройства.

Типовые схемы для подключения:

• С использованием трехходового канала. Принцип работы такой системы состоит в том, что теплоноситель системы обогрева дома, может проходить по двум магистралям (основной, проходящей от котла к радиаторам и дополнительной – через косвенный бойлер). Управление потоками осуществляется при помощи трехходового клапана, управляемого термостатом. Изначально, при заполнении емкости холодной водой, клапан направляет поток теплоносителя через теплообменник бойлера, при достижении температуры в баке заданной, термостат переключает клапан и отопительная система работает напрямую, на радиаторы. Процесс переключения циклически повторяется при снижении температуры воды. Данная схема обеспечивает экономный режим отбора тепла от теплоносителя и позволяет сохранять температуры воды в бойлере на заданном уровне.
• С двумя насосами.

От емкости отходят несколько магистральных линий, оснащенных каждая своим насосом, что позволяет поддерживать требуемое давление для каждой магистрали (для теплого пола – высокое, а для точек подачи горячей воды – низкое).

• С гидравлической стрелкой. При подключении устройства к сложным магистралям (много контуров с различным давлением, бытовые точки, теплый пол и т.п.). Специальные балансировочные вентили позволяют избежать перепадов давления в системе, поддерживая его неизменным на всех участках магистрали. Смонтировать и настроить такую систему не под силу домашнему мастеру, так как для проведения работ потребуется специальный инструмент и специфические навыки, поэтому при реализации такой схемы, рекомендуется обратиться к специалистам.
• С рециркуляцией. В некоторых моделях нагревательных агрегатов, допускается введение рециркуляционной магистрали. Постоянно текущая горячая вода прокачивается через емкость бойлера. Подобная система хоть и требует затрат на работу рециркуляционного насоса, но при этом позволяет пользоваться горячей водой сразу после открытия крана, без слива холодной.

Электрические бойлеры, принципы работы и разновидности

Как работает электрический бойлер для нагрева воды?

При прохождении тока через проводник обладающий сопротивлением, согласно закону Джоуля – Ленца он нагревается (вот формула определяющая соотношение параметров значений тепловой энергии и электрического тока согласно ему — Q=R*I 2 , здесь Q — тепловая энергия, R – сопротивление, I – ток). Располагая проводник в воде, выделяющееся тепло передается ей.

Хотя, надо отметить, на сегодня анонсированы водонагреватели, которые работают по принципу прямой передачи энергии (через микроволновое излучение) молекулам воды, но пройдет время пока они широко распространяться.

Следует отметить, все электрические бойлеры оборудуются системами контроля над температурой, они могут быть собраны как по простейшей схеме с помощью биметаллических выключателей, или быть более сложными вплоть до применения микропроцессоров.

Также почти все нагреватели, а особенно накопительные имеют системы защиты от чрезмерного давления, чаще всего это предохранительные клапана.

Классификация

Различают две разновидности электрических бойлеров для нагрева воды:

1. Прямоточный бойлер, вода нагревается, проходя через теплообменники, обладающие большой площадью. Такие аппараты более компактны и подают тепло сразу после включения в сеть. Однако они имеют большую удельную электрическую мощность и во многих случаях требовательны к подходящей к ним проводке и защитным устройствам.
2. Накопительный — здесь используются нагреватели меньшей мощности (следовательно, потребляющие меньший ток). Нагрев воды происходит не в проходящем потоке, а в емкости (которая обязательно снабжается теплоизоляцией). Преимущество такого устройства не только в меньшем токе который проходит через электронагреватели, но и в том что они легко справляются с пиковыми (например утром когда вся семья принимает душ и умывается) расходами воды. Также при широко внедряющейся дифференцированной оплате за электроэнергию (в ночные часы киловатт стоит меньше), использование их оправдано по экономическим причинам — вода может нагреваться, когда электросчетчик считает по минимальному тарифу (в ночное время). К минусам накопительных электрических бойлеров можно отнести их значительные габариты. Если вам нужен такой нагреватель, обязательно разберитесь с логикой работы его систем управления. От этого, а также от качества тепловой изоляции его корпуса зависит — сколько потребляет электроэнергии бойлер.

Что такое ТЭНы

Для того чтобы окончательно понять, принцип работы электрического бойлера нужно понять, как устроен ТЭН (это более правильная аббревиатура, хотя часто используется более подходящая для произношения в славянских языках ТЕН).

Расшифровка сокращения ТЭН — трубчатый электрический нагреватель. Он представляет собой трубу (металлическую, фарфоровую, стеклянную и т.п.) в которой расположен нагревательный элемент окруженный слоем термостойкого диэлектрика.

Их геометрические размеры и форма могут быть самой разнообразной — прямые, «U» — образные, согнутые в спираль. Разъемы или резьба для подключения электрического тока могут располагаться тоже по-разному либо на одном конце трубы либо на обоих. Стоит отметить, что этот прибор был изобретен и запатентован еще в середине позапрошлого века.

Принцип работы

Кроме того, что мы рассмотрели общий принцип работы электрических бойлеров, рассмотрим их отдельные разновидности. Причем оговоримся, различие это относится не столько к типу электронагревателей, классификацию которых мы уже разобрали, а больше к особенностям конструкции. Поэтому рассмотрим, отдельные особые виды электрических бойлеров, и то, как они работают, уделим каждому небольшой абзац. Хотя эти нагреватели от стандартных типов отличаются и не сильно, для того чтобы владеть ситуацией, с ними обязательно нужно ознакомиться.

Бойлеры электрические с сухим ТЭНом

Обычно ТЕН находится непосредственно в воде, а его соединение с корпусом отделяется герметизирующими прокладками. Однако есть разновидность называемая бойлеры электрические с сухим ТЕНом, в них нагревательные элементы находятся в полостях и изолированы от контакта с водой. Эти нагреватели более безопасны (есть двойная защита от проникновения потенциала, опасного для жизни в воду, которая все-таки является проводником) и в них могут применяться более дешевые тепловыделяющие элементы.

Еще один плюс таких аппаратов — простая замена самих греющих элементов, не требуются дополнительные прокладки можно просто снять вышедший из строя ТЭН и установить новый. Причем, нет разности какая это разновидность, такие водонагреватели гораздо проще в обслуживании.

Бойлер двухконтурный электрический

Этот аппарат предназначен для нагревания воды, как с помощью электрического тока, так и с помощью систем теплоснабжения. Главная особенность которую имеет, бойлер двухконтурный электрический — это то, что в нем кроме ТЭНов располагаются еще и теплообменники для горячего водоснабжения, работающие от отопления. Такой подход позволяет обеспечить жилье горячей водой, даже в период, когда не работают котельные или теплоэлектроцентрали.

Преимущество данной системы еще и в том, что нагрев воды электричеством всегда более дорог, чем использование тепловых сетей.
Чаще всего эти устройства снабжаются системой автоматики, которая позволяет не только переключать нагревательные элементы, но и при необходимости. Причем это может быть как бойлер проточный электрический, так и аппарат, работающий по накопительному принципу. Даже из-за того, что требуются для размещения двух типов водонагревателей большие размеры устройства, двухконтурные бойлеры чаще бывают накопительными.

Вкратце это все что можно рассказать о бойлерах греющих воду с помощью электроэнергии в небольшой статье. Хотя чтобы иметь исчерпывающую информацию об этой теме нужно постоянно следить за новинками, как в теплотехнике, так и в последних разработках электротехнических компаний. Но это уже тема для книги, а не статьи.

Видео: как правильно выбрать бойлер

Как выбрать бойлер косвенного нагрева (2019)

Бойлеры косвенного нагрева, как и прочие водонагреватели, предназначены для организации систем горячего водоснабжения. Однако долгое время они не пользовались особой популярностью, сильно уступая электрическим бойлерам и газовым колонкам.

Бойлеры косвенного нагрева дороже электрических и газовых аналогов, да и установка их связана с некоторыми сложностями. Однако рост цен на энергоносители, затянувшийся кризис и возрастающая техническая грамотность владельцев загородного жилья потихоньку увеличивают спрос к этому виду водонагревателей, ведь у них есть множество плюсов:

— Экономичность. По сравнению с электрическими бойлерами, греющийся от газового котла «косвенник» дает (в зависимости от местных тарифов на газ и электричество) экономию в 3-10 раз. Если же сравнивать с отдельным газовым бойлером или газовой колонкой, то бойлер косвенного нагрева выгоднее тем, что не требует изменения газового проекта и отдельного дымохода.

— Долговечность. У бойлеров косвенного нагрева отсутствует высокотемпературный нагревательный элемент, прогар которого является самой распространенной причиной поломки водонагревателя. Теплообменник бойлера косвенного нагрева обрастает накипью намного медленнее и это не представляет для него особой опасности.

— Использование бойлера косвенного нагрева является самым простым способом организации ГВС (Горячего ВодоСнабжения) при использовании нестандартных источников тепла – солнечных панелей, тепловых насосов и т.п.

Образец устройства системы ГВС на основе солнечного коллектора и бойлера косвенного нагрева.

— Бойлер косвенного нагрева наиболее удобен при организации системы ГВС с рециркуляцей (о них будет чуть ниже), набирающей все большую популярность в частных домах и коттеджах.

Есть у бойлеров косвенного нагрева и минусы. Кроме высокой цены и внушительных габаритов можно отметить относительно невысокую производительность, связанную с низкой температурой теплоносителя и зависимость от внешнего источника тепла. Последнее обстоятельство может вызвать некоторые затруднения летом при отоплении с помощью газового котла. Котел должен быть подготовлен для использования в паре с бойлером, иметь соответствующие настройки и возможность подключения к датчику температуры в бойлере, иначе эффективность работы системы будет снижена.

Для снижения зависимости от внешнего источника тепла, многие бойлеры комплектуются ТЭНами, позволяющими поддерживать температуру воды в бойлере при прекращении подачи горячего теплоносителя в теплообменник.

Устройство бойлеров косвенного нагрева

Устроен бойлер косвенного нагрева весьма просто – внутри бака проходит спиральный теплообменник, по которому циркулирует теплоноситель от источника тепла (обычно – газового котла). Теплоносителем может быть как дистилированная вода, так и специальные жидкости (этиленгликоль, пропиленгликоль, антифриз и т.д.). Задача теплоносителя — эффективно перенести тепло от его источника (котла) до бойлера.

Теплообменников может быть больше одного – такие бойлеры позволяют использовать несколько источников тепла одновременно. К примеру, солнечных панелей может быть недостаточно для прогрева воды, тогда можно подключить ко второму теплообменнику газовый котел, «добирающий» требуемое тепло.

Кроме патрубков для теплоносителя, для горячей и поступающей холодной воды, могут быть также патрубки для рециркуляции и для установки датчика температуры.

Горячее водоснабжение с рециркуляцией

Случалось ли вам, открыв кран, ждать, когда вода «потеплеет»? Стоящая в трубах вода, разумеется, остывает, и чем водонагреватель расположен дальше от точки разбора, тем дольше приходится ждать горячей воды. При этом литры (а то и десятки литров) воды без пользы утекают в канализацию. Система ГВС с рециркуляцией полностью решает эту проблему – в ней горячая вода движется по трубам постоянно, температура её всегда остается высокой и теплая вода из крана появляется мгновенно. И именно бойлеры косвенного нагрева позволяют организовать такую систему с минимальными затратами и максимальной эффективностью.

При организации системы ГВС с рециркуляцией на основе бойлера косвенного нагрева и газового котла в отопительный период дополнительные затраты будут только на питание циркуляционного насоса. Разумеется, горячие трубы ГВС отдадут некоторое количечтво тепла в дом, но это значит, что отопительным батареям останется меньше работы. Произведенное котлом тепло, в итоге, все равно остается в доме и внедрение рециркуляции горячей воды увеличения расхода газа (чего некоторые опасаются) не вызывает.

Характеристики бойлеров косвенного нагрева

Наличие опции «рециркуляция» говорит о том, что бойлер подготовлен к использованию в системе ГВС с рециркуляцией, проще говоря, имеет патрубок для «обратки». Бойлеры без такого патрубка тоже можно использовать в системе с рециркуляцией, но это потребует усложнения обвязки (трубопровода и запорных устройств) бойлера и немного снизит эффективность системы.

Полезный объем бака является важным параметром для любого накопительного водонагревателя. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без повторного прогрева бойлера. Температура горячей воды в бойлере косвенного нагрева обычно ниже, чем в накопительных электронагревателях, поэтому и объем его должен быть больше.

С увеличением объема бака увеличивается и время, необходимое для его нагрева. Сколько конкретно времени потребуется – зависит от множества параметров – от объема бойлера, разницы температур нагреваемой воды, температуры теплоносителя, его расхода и т.д. Если в паспортных данных котла не приведено время нагрева, то его можно примерно вычислить по формуле.

где Т – время прогрева в часах, V-объем бака в м 3 , Δt – перепад температур, W- тепловая мощность бойлера в кВт, 0,00117 – коэффициент для согласования единиц измерения. Однако имейте в виду, что приводимая в параметрах тепловая мощность бойлера зависит от температуры теплоносителя и горячей воды – для расчета паспортной мощности чаще всего берутся значения 80°С и 45°С соответственно. Но могут быть и другие величины и при сомнениях следует обратиться к документации на бойлер. При изменении любой из температур значение тепловой мощности бойлера также меняется. Некоторые производители приводят таблицы со значениями тепловой мощности для различных температур теплоносителя и горячей воды.

Пример таблицы, отражающей зависимость тепловой мощности от температуры горячей воды, температуры и расхода теплоносителя. Бойлеры косвенного нагрева Buderus Logalux.

Если же такой таблицы в руководстве нет, время прогрева можно оценить только примерно – чем ниже температура теплоносителя и чем выше температура горячей воды, тем дольше будет прогреваться бойлер.

Способ нагрева определяет, каким образом греется вода в бойлере. Все бойлеры косвенного нагрева используют, как следует из названия – косвенный способ, когда нагрев производится протекающим через бойлер теплоносителем. Однако многие бойлеры снабжены также ТЭНом, осуществляющим электрический нагрев воды в бойлере. Кроме ого, большинство моделей без ТЭНа позволяют его последующую установку в специальный патрубок или в ревизионное отверстие.

ТЭН может быть полезен в следующих случаях:

— Если температура теплоносителя непостоянна, ТЭН позволяет установить и поддерживать точную температуру горячей воды в бойлере.

— Если температуры теплоносителя от основного источника тепла недостаточно для прогрева бойлера, например, при использовании солнечных панелей или теплового насоса. В этом случае ТЭН используется для «догрева» воды до нужной температуры.

— При отключении основного источника тепла на ремонт, профилактические работы или просто на лето. В этом случае ТЭН используется для прогрева всего объема воды. Но имейте в виду, что мощность ТЭНа обычно в разы меньше мощности, обеспечиваемой теплообменником, поэтому скорость прогрева при использовании одного лишь ТЭНа снизится в разы. Чтобы определить время прогрева всего бойлера, можно воспользоваться той же формулой:

где W – мощность ТЭНа. Ну и ни о какой экономии в таком режиме работы говорить, конечно, не приходится. При неработающем теплообменнике бойлер косвенного нагрева с ТЭНом превращается просто в дорогой накопительный электроводонагреватель, поэтому долгое время его так эксплуатировать не стоит.

Площадь теплообменника влияет на его тепловую мощность. Разные производители могут использовать различные значения расхода теплоносителя, температур теплоносителя и горячей воды при подсчете тепловой мощности. Поэтому этот параметр может оказаться полезен при сравнении двух моделей с примерно одинаковым значением тепловой мощности. В одинаковых условиях модель с большей площадью теплообменника обеспечит большую мощность.

Максимальная температура нагрева определяет температуру горячей воды, при которой не происходит повреждения внутреннего покрытия бака. Сама температура нагрева зависит исключительно от температуры теплоносителя. Не рекомендуется греть бойлер теплоносителем с температурой большей, чем максимальная температура нагрева.

Покрытие внутреннего бака необходимо для его защиты от коррозии. Лучше всего защищены от неё баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место таких баков – сварной шов, который часто выполняется металлом, подверженным коррозии.

Баки с эмалевым покрытием и покрытием из биостеклофарфора (стеклокерамикой, являеюшейся разновидностью эмали) уступают «нержавейке» в устойчивости к механическим повреждениям – малейшая деформация бака приводит к появлению трещин в покрытии и, как следствие, быстрому появлению очагов коррозии. Поэтому при покупке бойлера с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь бойлер от ударов.

Кроме того, качество покрытия может быть разным, и эмали разных моделей могут сильно отличаться по прочности и долговечности.

Многие производители для дополнительной защиты бака от коррозии устанавливают в него магниевый анод. Магний взаимодействует с кислородом воды, защищая металл бака от его воздействия. Магниевый анод защитит бак даже при повреждении покрытия, но он требует периодической замены – раза в 1-2 года.

При подборе бойлера обратите внимание на максимальное допустимое давление горячей воды и давление теплоносителя. Допустимое давление горячей воды должно быть с некоторым (1,5. 2 кратным) запасом выше максимального давления в магистрали холодной воды. Если в системе ХВС часты гидроудары, рекомендуется поставить на входе в бойлер редуктор давления.

А допустимое давление теплоносителя должно соответствовать параметрам источника тепла. Ни в коем случае значение этого параметра не должно быть ниже уставки (заданного значения давления, при котором происходит срабатывание клапана) предохранительного клапана котла – это может привести к разрыву бойлера.

Варианты выбора бойлеров косвенного нагрева

Для обеспечения горячей водой семьи в 2-3 человека, выбирайте среди бойлеров с полезным объемом 80 – 150 л.

Если вы хотите, чтобы вода в кране была горячей сразу после того, как вы его открыли – вам нужна система ГВС с рециркуляцией и бойлер косвенного нагрева с соответствующей опцией.

Наличие ТЭНа в бойлере косвенного нагрева гарантирует наличие горячей воды, даже если основной источник тепла по каким-то причинам будет отключен или окажется неспособен нагреть воду до нужной температуры.

Бойлер с магниевым анодом проработает дольше за счет дополнительной защиты от коррозии – только не забывайте его периодически менять.

Принципы работы и как устроены водонагреватели различных типов

Комфорт в жилом помещении невозможно представить без постоянного доступа к горячей воде. В городских условиях есть возможность подключения к централизованным городским сетям, но даже это не гарантирует бесперебойную подачу горячей воды. Аварии на сетях, профилактические работы могут привести к невозможности воспользоваться ресурсом. В загородных домах, коттеджах и дачах эта проблема многократно усиливается. По этой причине хозяева домов решают ставить различные водонагревательные комплексы. Разные виды бойлеров имеют свои особенности, характеристики, принцип работы и положительные качества. Также отличается внутренний состав, который можно увидеть, посмотрев на бойлер в разрезе. Все эти параметры нужно учитывать при покупке устройства домой.

Типы электрических нагревателей

Современные водонагреватели работают от разных видов энергоносителей. Это может быть электричество, газ, жидкое или твердое топливо. Самым экономически выгодным способом является нагрев холодной воды от газовой колонки. Но в большинстве случаев его невозможно установить из-за отсутствия системы отвода или газа. Поэтому наибольшую популярность получили электрические модели. Электричество – практически бесперебойный способ питания, который можно провести в загородные дома.

Электрические нагреватели можно разделить на две группы:

• Бойлеры или накопительные. Представляет собой бак, в котором происходит сбор жидкости и установлены нагревательные элементы (ТЭН). Емкость имеет теплоизоляцию, благодаря чему существенно экономится электроэнергия. Нагрев происходит под действием ТЭНов автоматически, поэтому принцип работы – статический. Как устроен бойлер внутри, зависит от типа нагрева.
• Проточные. В отличие от бойлеров проточные приборы работают динамически. Нагрев воды происходит в специальных трубах при постоянном потоке воды через них. Емкость для накопления отсутствует. К недостаткам такого устройства относится мощность, которая должна иметь большую величину для быстрого нагрева проточной воды.

Оба вида устройств могут иметь различное исполнение, поэтому выглядеть будут по-разному. Принцип работы бойлера электрического и накопительного водонагревателя различны. В зависимости от сложности прибора и его функционала будет меняться и стоимость изделия.

Плюсы и минусы бойлеров

При отсутствии централизованной системы подачи горячей воды применяются именно бойлеры. К их преимуществам можно отнести следующие моменты:

• Удобство использования.
• Можно нагревать большой объем.
• Одно устройство может применяться для снабжения нескольких помещений.
• Работа устройства не зависит от силы напора.
• Возможность нагрева до высоких температур.
• Сохранение высокой температуры в течение длительного времени благодаря качественной теплоизоляции бака.

Из недостатков можно выделить следующие:

• Длительное время для первоначального нагрева.
• Если расход воды небольшой, поддержание постоянной температуры будет сопряжено с затратами на энергию.
• Большой бак требует достаточной территории.
• Стоимость выше, чем у проточного изделия.

Периодически следует сливать воду из бака. В ином случае ее качество будет ухудшаться.

При проблемах с подачей воды можно поставить бойлер в многоквартирном доме. Устройство и принцип действия будут зависеть от типа прибора, его функционала и дополнительных функций.

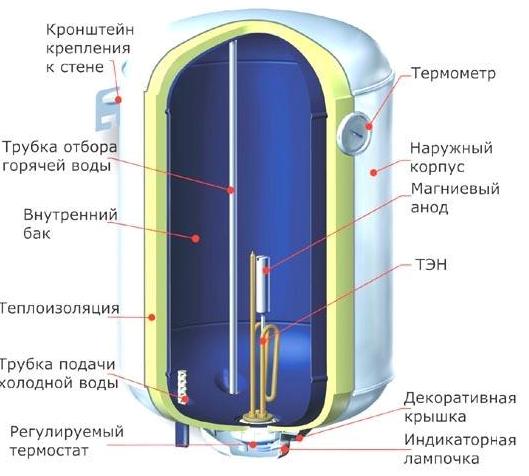

Устройство бойлера

Накопительный нагреватель устроен довольно просто. Его главный элемент – бак для воды, который изготавливается из нержавеющей стали или алюминия. В баке ставится нагревательный модуль, который состоит из одного или нескольких ТЭНов. Они бывают «мокрые» и «сухие». Первые контактируют с водой, вторые помещаются в специальную трубку, которая нагревает жидкость.

Вся конструкция помещается в оболочку и изолируется теплоизоляционным материалом для защиты бойлера. Из чего состоит электронная часть, зависит от функционала. Для автоматизации процесса устройство водонагревательного бака состоит из различных датчиков, которые соединены с модулями. На внешней оболочке устанавливаются системы управления, которые бывают механическими и электронными. Посмотреть на бойлер в разрезе на схеме можно в документации к устройству. Все основные элементы и их функции отображаются на фото и имеют соответствующие подписи.

При работе бойлера внизу подается вода. Она нагревается изнутри и затем поднимается вверх и удаляется из бака через трубку забора нагретой жидкости. Рециркуляция продолжается в течение всего времени, пока устройство включено в сеть. Температуру нагрева регулирует термостат. Также могут ставиться датчики температуры, которые выводят данные на электронный экран или термометр. Холодная вода подается через кран с обратным предохранительным клапаном.

Рекомендации по выбору

Важнейшим элементом конструкции является бак. Емкость бытовых моделей составляет 5-150 литров. Для загородных домов используются объемные модели на 80 и более литров, потому что они способны нагреть много воды. Габариты домов обычно позволяют использовать такие массивные котлы в отличие от квартир.

Чтобы правильно выбрать бойлер для квартиры, нужно заранее произвести расчет расхода воды и учесть индивидуальные особенности помещения.

Советы по выбору устройства электроводонагревателя накопительного типа:

• В первую очередь следует определить теоретический расход. Средний расход за минуту составляет около 3-6 литров. Половина этого объема производится из бака. Если устройство нагрева воды обслуживает несколько источников, все расходы должны суммироваться.
• Определение времени использования смесителя раковин и душа. За один сеанс приема душа тратится 10-40 литров воды. Половина – горячая вода, то есть из бака нагревателя. Важно учесть и напор душа, а также время, проведенное в нем.

Все полученные данные следует откорректировать с учетом индивидуальных привычек людей, проживающих в доме. Также нужно учесть, что отсутствие посудомоечных машин повышает расход воды. Максимальный расход наблюдается утром и вечером.

Должна учитываться мощность. Если требуется много горячей воды, а размеры помещения не позволяют использовать объемный бак, следует выбрать модель с повышенной мощностью. Это приведет к быстрому нагреву до требуемой температуры. Данные о мощности можно найти в описании к устройству или на упаковке.

Производством водонагревателей занимаются разные известные компании: Аристон, Самсунг, Бош, Термекс и другие мировые бренды. В случае необходимости ремонта производитель предоставляет гарантию на изделие.

Безопасность

Любой водонагреватель вне зависимости от модели и типа требует соблюдения условий эксплуатации, а также техники безопасности. Газовые модели имеют повышенную опасность, так как есть риск утечки газа.

Контакт с водой – это основной фактор риска при работе любого электрического изделия. В бойлере установлена система автоматического отключения при контакте с жидкостью, но это не отменяет соблюдения простейших требований пожаро- и электробезопасности.

Важно заранее сделать заземление. Установка заземляющего провода является основным и обязательным условием безопасности электроприбора.

Как работает и из чего состоит нагреватель воды

Содержание:

1. 1. Устройство проточного водонагревателя
   1. 1.1. Нагревательный элемент
   2. 1.2. Горелка
   3. 1.3. Теплообменник
   4. 1.4. Регуляционные и защитные элементы
2. 2. Накопительные водонагреватели
   1. 2.1. Бак
   2. 2.2. Термоизоляция
   3. 2.3. Анод
   4. 2.4. Система защиты
   5. 2.5. Система управления
3. 3. Устройство бойлера косвенного нагрева
   1. 3.1. Диффузор
   2. 3.2. Циркуляционный насос

Специфика каждого вида водонагревателей подразумевает свои плюсы и минусы, а так же особенности ухода. Конечно, каждая модель имеет свои дополнительные функции, параметры и характеристики. Здесь указан наиболее общий, базовый принцип работы и устройства агрегатов для нагрева воды.

Устройство проточного водонагревателя

Электрические и газовые проточные водонагреватели имеют ряд общих черт, основанных на схожем принципе работы.

Вода в этих аппаратах не задерживается, а прямиком из водопровода попадает в водозаборную точку (душ или кран), предварительно нагревшись во время движения через нагревательный элемент. Им является ТЭН — если это электрические водонагреватели, или теплообменник — если газовые. Основной момент – производительность и мощность аппаратов. Какое количество воды может производить аппарат в единицу времени и, соответственно, температура воды зависят от этих характеристик.

Проточные водонагреватели могут быть разнообразной конфигурации. По схеме строения проточный аппарат имеет следующие составляющие:

1. Вытяжная труба
2. Теплообменник
3. Газовая горелка
4. Вентилятор (формирователь тяги)
5. Пульт управления
6. Датчик потока
7. Горячая вода к крану
8. Подвод газа
9. Подвод холодной воды
10. Холодная вода к крану

Принцип работы проточных водонагревателей может осуществляться двумя способами: напорным или безнапорным, и, соответственно, они делятся на два типа — однофазные и трехфазные. Напорные или трехфазные агрегаты способны обслуживать как одну, так и сразу несколько водозаборных точек. Их принцип работы основан на давлении при входе в устройство и внутри его. А безнапорные или однофазные агрегаты, как правило, имеют дело только с одной водозаборной точкой, они работают при давлении только на входе в водонагреватель.

Нагревательный элемент

Нагревательным элементом в электрических проточных водонагревателях является так называемый ТЭН или термоэлектронагреватель, который может быть «мокрого» и «сухого» типа. ТЭН «мокрого» типа предполагает его прямой контакт с водой, что, с одной стороны, производит максимально качественный нагрев воды и позволяет экономить электричество, а с другой – увеличивает риск поражения электрическим током в случае неполадок. Тогда как ТЭН «сухого» типа предполагает наличие воздушного пространства между нагревательным элементом и водой, ТЭН в таких устройствах заключен в металлическую колбу. Сторонники «мокрого» типа считают, что такой вариант неэффективен, ведь воздух принято считать теплоизолятором. Однако, специалисты, разрабатывающие «сухой» метод, говорят о высоком качестве работы, благодаря новым технологиям и прогрессивным конструкциям инструментов.

Горелка

Если говорить о газовых проточных водонагревателях, то здесь нагревательным элементом выступает газовая горелка. Зажигать газ вы можете по-разному, в зависимости от модели аппарата, однако, на сегодняшний день более популярными считаются колонки с автоматическим или электронным розжигом, хотя не ушли в прошлое и модели с «кнопкой» или пьезой для зажигания газа. С электророзжигом пламя автоматически генерируется при включении воды и затухает при выключении. Такие устройства способны самостоятельно возобновлять работу при перебоях в электроснабжении. Единственным минусом может служить то, что придется менять батарейки.

В газовом проточном агрегате температура воды зависит от ее объема, а так же мощности работы инструмента. Мощность вы можете регулировать самостоятельно, однако, если вы увеличите напор воды или включите где-либо еще один кран, температура воды спадет. Разработки не стоят на месте, и уже модели газовых проточных водонагревателей с модуляционной горелкой способны самостоятельно регулировать мощность, чтобы не возникало резких перепадов.

Теплообменник

Вода, нагреваясь, проходит через теплообменник, качество которого является очень важным для газовой колонки. Стальной теплообменник позволит вам сэкономить при покупке, но значительно сократит срок эксплуатации. Самым лучшим по праву считается медный теплообменник, который увеличивает не только время службы, но и КПД агрегата.

А что же происходит с продуктами сгорания, ведь мы имеем дело с газом, а не электричеством? Существует два типа водонагревателей: с открытыми и закрытыми камерами сгорания. Открытая камера сгорания предполагает выход отходов в дымоход, а закрытая — принудительный отвод продуктов в специальное устройство (коаксиальный дымоход).
Важным является то, что такой аппарат очень реагирует на сильные перепады давления воды.

Регуляционные и защитные элементы

Регулировать температуру и производить контроль работы водонагревателя – функция термостата. Именно он защищает аппарат от перегрева и непредвиденных поломок. Система регулировки происходит следующим образом: вы самостоятельно устанавливаете нужную вам температуру при помощи терморегулятора, а термостат автоматически ее поддерживает до тех пор, пока вам опять не захочется ее изменить. Если уровень воды падает менее чем на 3-5%, термостат отключает устройство, а точнее, прекращает работу ТЭНа.

Очень важным элементом, как в электрических, так и в газовых водонагревателях является магниевый анод. Он защищает практически все элементы от коррозии. Не будь его, агрегаты служили бы не более полугода, именно через такое время следует периодически менять анод.

Но для защиты устройства немаловажную роль играет и внутреннее покрытие бака. Оно может быть из стеклофарфора, эмали, высокотемпературной керамики, пенополиуретана или другого материала.

Необходимой так же является теплоизоляция бака, чем она выше и качественнее, тем меньше тепловых потерь и затрат на нагрев воды. Особую роль теплоизоляция играет, конечно, в накопительных водонагревателях.

Мощность их может быть абсолютно любой, она может составлять 3300 Вт, как, например, в модели Ariston Bravo M 3323 U-PV1 или 25,1 Вт в модели Bosch WST 120 RO, а может составлять 26200 Вт, как в моделях Bosch GWH 15-2 COD H и Bosch GWH 15-2 CO P. Производительность водонагревателя узнается по характеристике «минимальный поток воды». Так модель Термекс ID 80 H (RZB80-D) при мощности 2000Вт имеет минимальный поток воды — 6 л/мин. Некоторые аппараты содержат и сведения о максимальной температуре нагрева, например в Термекс ID 80 H (RZB80-D) она составляет 60 градусов С.

Накопительные водонагреватели

Схема накопительного водонагревателя выглядит примерно следующим образом:

• корпус;
• бак, защищенный специальным покрытием;
• магниевый анод;
• термоизоляция;
• камера сгорания, открытого или закрытого типа, либо электрический ТЭН;
• термостат;
• у газовых агрегатов вытяжной колпак, газовая горелка;
• блок управления;
• система защиты;
• температурный датчик;
• предохранительный клапан;
• электрический кабель (для электрических моделей);
• лампочка-индикатор.

Принцип работы накопительных водонагревателей основан на том, что холодная и горячая вода имеют разную плотность. Так в аппарате она расположена слоями, внизу – холодная (она имеет большую плотность), вверху – горячая. Холодная вода попадает и, не смешиваясь с горячей, выталкивает ее к водозаборной точке. В связи с этим вы получаете непрерывный поток стабильно горячей воды, без каких-либо сбоев в работе и лишних затрат. Нагрев воды осуществляется благодаря ТЭНу или газовой горелке, в зависимости от типа аппарата. Накопительные модели обеспечат стабильно горячую воду из нескольких водозаборных точек.

Резервуар с водой в электрических моделях может достигать от 10 до 100 и более литров, соответственно, и время нагрева будет варьироваться, исходя из габаритов и мощности аппарата. Так в модели Ariston PRO ECO 80 H объемом 80л время нагрева составляет 186 мин, а в модели Термекс IF 30 V (RZB30-F) объемом 30 л – всего 50 мин. Однако в водонагревателе Ariston TI SHAPE Plus 100 H EE, объем которого 100л, вода нагревается всего за 170 мин, при мощности 1500 Вт. Внутри бак должен быть покрыт высококачественными экологически чистыми материалами, ведь качество воды, ее температура, а так же срок годности прибора зависит именно от них.

Объем баков газовых моделей может составлять более чем 300 л, так модель Ariston NHRE 60 имеет объем 350л. Накопительные водонагреватели – это еще и мощнейшие в своем роде устройства: мощность того же Ariston NHRE 60 составляет 67000 Вт, а у Ariston NHRE 18 – 22000 Вт при объеме в 175 л.

Все накопительные аппараты в свою очередь делятся на вертикальные и горизонтальные, в зависимости от своей конфигурации. Некоторые модели, такие как Термекс IF 50 V (RZB50-F) являются образцами плоских водонагревателей нового поколения.

Термоизоляция

При заборе горячей воды, холодная поступает в накопительный водонагреватель автоматически и нагревается до заданной температуры. В газовых моделях тепло передается через камеру сгорания, а продукты горения выходят через специальные трубы внутри бака за счет естественной или принудительной тяги, в зависимости от того, открытая это или закрытая камера сгорания. Выключенный аппарат еще долгое время сохраняет горячую воду благодаря теплоизоляции, благодаря ей же обеспечивается и прекрасное качество воды. В таких агрегатах маловероятно образование накипи.

Это качество очень важно именно для накопительных моделей, так как их основные функции — нагрев и хранение воды. Чем выше термоизоляция – тем экономнее использование устройства и тем лучше само качество воды.

И, конечно же, никуда не обойтись без анода, который передает поток электродов к тому месту, где есть или намечается повреждение в защитном покрытии. От качества магниевого анода зависит и длительность службы водонагревателя. Соответственно, если вы не поскупитесь приобрести дорогой и качественный аппарат, вам не придется в скором времени менять в нем анод.

Как правило, накопительные водонагреватели имеют даже больше функций, чем проточные. Так модель Термекс ER 100 V имеет функцию антибактериальной очистки воды, а Термекс Ultra Slim RZL 40 – функцию ускоренного нагрева воды.

Система защиты

Автоматическая система защиты предохранит аппарат от «замерзания» и перегрева. Стоит сказать, что система защиты в накопительных водонагревателях включает в себя систему клапанов, которая иногда носит название «группа безопасности». Предохранительный или редукционный клапан пропускает воду только в одном направлении и контролирует давление воды внутри бака.

Особенность этой группы состоит в том, что она не всегда идет в комплекте с самим водонагревателем и иногда приходится приобретать её отдельно.

Редуктор давления призван компенсировать перепады давления воды в системе водопровода. Если он не входит в комплект, его стоит приобрести дополнительно, однако, установка его достаточно сложна и требует вмешательства специалистов.

Система управления

Существуют водонагреватели с гидравлической и электронной системой управления. Разница между ними состоит в том, что гидравлическое управление зависит от давления воды на выходе: чем оно выше, тем ниже температура воды. А электронное управление осуществляет микропроцессор, встроенный в аппарат. Это очень удобно, так как независимо от напора вы будете получать воду необходимой температуры. Такой функцией обладают модели Ariston AM 50SH2.0 Ei3 FE и Термекс ID 80 H (RZB80-D).

Устройство бойлера косвенного нагрева

Собственно, почему нагрев называется косвенным? В бойлере вода нагревается не непосредственно от нагревательного элемента, а через промежуточный теплоноситель – антифриз или ту же воду. То есть от системы отопления или отопительного котла она идет через змеевик (теплоноситель) и нагревает воду непосредственно в самом бойлере.

Устройство бойлера содержит в себе все те же компоненты, что и обычные водонагреватели:

1. Индикатор температуры
2. Трубчатый теплообменник
3. Гильза термоэлемента
4. Сухой керамический термоэлемент
5. Рабочий термостат с наружным блоком управления; предохранительный термостат
6. Крышка электроподсоединения
7. Труба подачи холодной воды
8. Гильза рабочего и предохранительного термостата
9. Труба подачи теплой воды
10. Магниевый анод
11. Стальной эмалированный резервуар
12. Полиуретановая изоляция 42 мм без фреона
13. Кожух водонагревателя
14. Циркуляция — только в нагревателях с теплообменником 1 м2
15. Второй выход для горячей воды.

Специфичным будет только: змеевик (трубчатый теплообменник)

Это греющий элемент в стальном патроне, через который проходит вода или антифриз. Он подключается к системе или котлу отопления через отдельный контур с насосом.

Время нагрева воды напрямую зависит от мощности и площади поверхности змеевика.

Он может быть «двойным», такой теплообменник имеет меньшую высоту свивания и обеспечивает более мощный и концентрированный нагрев. А так же возможен «змеевик в змеевике», который находится глубоко в бойлере для равномерного и плодотворного нагрева воды. Покрыт он специальной эмалью, соответствующей всем гигиеническим нормам.

Диффузор

На входе холодной воды он разделяет ее с горячей, чтобы не снижать температуру. К тому же он регулирует направление потока.

Циркуляционный насос

Обеспечивает необходимый проток через змеевик и поддерживает заданный уровень температуры воды.

Бак бойлера может быть объемом как 60 так и 200 литров, настенного или напольного типа. Диапазон мощности может варьироваться от 10 до 45 кВт.

Для чего нужен водонагреватель

Любой россиянин на вопрос: «Зачем нужен бойлер?» даст однозначный ответ — обеспечить себя горячей водой, а иногда и отоплением, при отсутствии централизованных коммуникаций. Даже если вы живете в квартире с городским водоснабжением, проблема плановых отключений ГВС касается каждого.

В подобных ситуациях бойлер станет незаменимой техникой в доме и позволит больше не беспокоиться об отсутствии горячей воды. Забудьте о кипятильниках, чайниках и тазиках. Эти манипуляции не только отнимают время, но и потенциально опасны — можно легко ошпариться или перевернуть на себя емкость с кипятком. С помощью водонагревателя вы получите горячую воду быстро и безопасно.

Сегодня производители предлагают большой выбор модификаций нагревательных приборов с разными функциями и возможностями. Обычному потребителю сложно разобраться, когда и какое оборудование лучше использовать. В этой статье вы найдете рекомендации специалистов «Мособлгаза» — в каких ситуациях лучше устанавливать проточный или накопительный водонагреватель и для чего нужен бойлер косвенного нагрева.

Проточные водонагреватели

Эти модели обеспечивают горячую воду «здесь и сейчас» без предварительного нагрева и длительного ожидания. За счет прохождения потока через ТЭН или газовую колонку подогревают воду за 20-30 секунд до 40-60°C, а электроэнергия расходуется только при включенном кране. Температура регулируется с помощью повышения или уменьшения напора.

Преимущества и недостатки проточных моделей

Устройства имеют компактные размеры, устанавливаются без специализированного оборудования и инструментов. Отлично вписываются в интерьер. Стоят дешевле, чем накопительные аппараты. Но имеют свои недостатки:
— Проточные модели потребляют много электроэнергии, если используются постоянно. Экономичны они только при редком применении.
— Маломощные водонагреватели выдают небольшой поток горячей воды, так как уровень нагрева напрямую зависит от напора.
— Приборы чувствительны к первоначальной температуре воды. В холодное и теплое время года уровень нагрева будет значительно различаться — при равных условиях и напоре разница нередко составляет до 15-20°C.
— Для проточного водонагревателя нужна качественная электропроводка, если в доме все точки водоразбора оснащаются этими нагревательными приборами. Мощность отдельных моделей достигает — 30 кВт.

Благодаря этим особенностям и конструктивному исполнению проточные водонагреватели оптимальны для установки на отдельных точках водоразбора, подходят в качестве временного варианта при отключениях ГСВ в городских квартирах или для сезонного использования на дачах.

Накопительные водонагреватели

Приборы имеют накопительный бак емкостью от 50 до 300 литров. Здесь вода нагревается до 50-90°C за 1-4 часа. Встроенный термостат автоматически поддерживает заданную температуру. Работают бойлеры по следующему принципу — при открытии крана водоразбора из прибора поступает горячая вода. Одновременно ее место занимает холодная, которая также подогревается до заданной температуры. Таким образом, в бойлере всегда есть запас горячей воды, достаточный для снабжения сразу нескольких точек водоразбора.

Посмотрите подробное видео, как работает накопительный водонагреватель

Плюсы и минусы накопительного прибора

Если стоит задача обеспечить весь дом ГВС, то вам точно нужен водонагреватель накопительного типа. Приборы имеют небольшую мощность в 1-2,5 кВт, поэтому не требовательны к электропроводке. Вода нагревается постепенно — энергозатраты экономичны.

Минусы накопительных водонагревателей:
— Габаритность и большой вес прибора — оборудование от 70 литров нецелесообразно использовать в квартирах, такие модели занимают полезное пространство.
— Заметные теплопотери — горячая вода постепенно остывает. Чем ниже окружающая температура, тем быстрее идет процесс.
— Вода подогревается постоянно — электроэнергия расходуется, даже если вы не пользуетесь ГВС.
— При одновременном включении нескольких кранов температура воды резко снизиться — водонагреватель не успеет справиться с ее нагревом. Возможна нехватка горячей воды.

Если сложить все плюсы и минусы, станет понятно, для чего нужен накопительный бойлер, где и когда его лучше использовать. Этот прибор оптимален для применения в загородных и частных домах, не подключенных к центральной системе водоснабжения. Небольшие модели подойдут для квартиры.

Бойлеры косвенного нагрева

Решить проблему с резким снижением температуры воды при ее значительном расходе в накопительных приборах помогут бойлеры косвенного нагрева. Это оборудование похоже на типовые модели и выглядят как большой бак цилиндрической формы. Однако они принципиально отличаются по способу нагрева — вода для ГВС подогревается от внешнего источника.

Вместо электронагревателя внутри бака установлен теплообменник, подключенный к отопительной системе. Теплоноситель, поступающий из котла, циркулирует по змеевику и нагревает воду до заданного значения. Регулируется температура с помощью термостатных клапанов, установленных на входном патрубке. Приборы максимально экономичны — для нагрева воды не требуется дополнительных энергозатрат.

Расширенные возможности

Некоторые модели бойлеров могут комплектоваться дополнительными устройствами. Например, двумя теплообменниками — по одному проходит теплоноситель от котла отопления, второй подключен к солнечному коллектору и в ясные дни экономит топливо. Также в бойлерах косвенного нагрева устанавливают электроТЭН. Такие модели компенсируют дефицит горячей воды в период пиковой нагрузки и используются в моменты, когда система отопления не работоспособна или необходимо дополнительно повысить температуру.

Устанавливаются бойлеры косвенного нагрева в квартирах, частных и загородных домах с автономной системой отопления.

Как выбрать нужный бойлер

При выборе модели обязательно определитесь, для чего вам нужен водонагреватель, планируете вы его использовать постоянно или сезонно. С учетом количества точек водоразбора и потребностей рассчитайте объем расходуемой воды и режим эксплуатации прибора. Выберите тип устройства — газовый или электрический:
— Первые целесообразны для установки при наличии системы газоснабжения в доме — такие модели экономичнее и не требуют значительных дополнительных расходов.
— Вторые работают от электрической сети 220 (до 8 кВт) или 380 вольт (до 30 кВт).

Определитесь с производителем — лучше приобретать бойлер от известного бренда. Например, Bosch, Ariston, Electrolux, Viessmann, Thermona, Gorenje и т.д. Эти компании поставляют качественную продукцию, которая уже проверена российским потребителем и нашими инженерами — компания «Мособлгаз» продает модели этих производителей. При любых сомнениях в правильности своего выбора обращайтесь к грамотным специалистам, они помогут подобрать оборудование с учетом ваших потребностей.

Использование водонагревателя: принцип работы и устройство

Если в нет централизованного горячего водоснабжения, то самый простой выход – установить водонагреватели. Есть большое количество моделей, которые отличаются производительностью, вместимостью бака, видом нагрева. Чтобы понимать, как пользоваться водонагревателем, необходимо ознакомиться с общими рекомендациями по их эксплуатации. Это поможет продлить срок службы устройства.

Требования к накопительному водонагревателю

Перед тем, как пользоваться бойлером для воды, нужно ознакомиться с его главными характерными особенностями:

• При использовании накопительных нагревателей, чтобы температура воды поднялась до оптимальной, необходимо некоторое время.
• Напор воды зависит от давления в системе. Соответственно, для накопительного и проточного водонагревателей будут разные условия эксплуатации.
• Проточные водонагреватели дешевле проточных, но дороже в эксплуатации, так как расходуют электроэнергию постоянно, пока открыт кран.
• Принцип функционирования накопительного нагревателя в нагревании заранее накопленной воды до высокой температуры и последующем поддержании её на этом уровне. На это также затрачивается электроэнергия, но в значительно меньших количествах.

Устройство водонагревателя

Принцип работы водонагревателя накопительного типа предполагает интенсивную передачу воде тепловой энергии для первоначального разогрева. Затем нагреватель отключается и запускается уже время от времени, чтобы поддерживать требуемую температуру. Если за раз израсходовать большое количество горячей воды, то нагреватель опять переходит в режим интенсивного нагрева.

В проточном бойлере ТЭН должен нагревать воду постоянно. Но так как кипяток на выходе не нужен, то температура воды обычно не превышает 40-60 °C. Но и для этого приходится затрачивать достаточно много электроэнергии. Гораздо экономнее газовые нагреватели – все они проточного типа.

• Резервуар, наполняемый водой из водопровода под давлением. В проточном – змеевик, по которому идёт вода.
• Корпус, с толстой теплоизоляционной прослойкой.
• Нагревательный элемент или магниевый анод. Если бойлер газовый – дымоход и горелка. Они обеспечат нагрев воды в ёмкости.
• Патрубок, который подаёт холодную воду и патрубок для вывода горячей воды из бойлера. Зачастую снабжается спецклапаном, который открывается во время увеличения давления в нагревателе.

Виды накопительных водонагревателей

На сегодня производители предлагают несколько видов устройств для автономного снабжения горячей водой. У каждого из них есть свои особенности, зависящие от используемого энергоносителя и способа нагрева воды. Владелец дома выбирает бойлер, который наилучшим образом подойдёт по всем показателям.

Электрические бойлеры

Это бак, преимущественно – округлой либо овальной формы, который заключён в теплоизоляционную прослойку и прикрыт декоративным чехлом. Рабочий резервуар изготавливается из эмалированной стали либо нержавейки нержавейки.

Внизу бака расположен электрический нагревательный элемент, который греет воду до температуры, выставленной на термостате. Обычно это 85 градусов.

Пока отсутствует водозабор, устройство нагревателя предполагает поддержание установленных температурных показателей в режиме автозапуска и отключения нагревательного элемента. То есть, ТЭН выключится при превышении температуры воды выше 85 градусов, и запустится снова, когда вода остынет, например, до 75 °C.

В целом, это и весь ответ на вопрос, как работает электрический накопительный водонагреватель.

Бойлеры косвенного нагрева

Чтобы понять, как работает водонагреватель косвенного нагрева, ознакомимся с его устройством. Основной нюанс их работы в том, что они в основном не греют воду сами, а берут тепло из контура отопления дома. То есть, прежде чем уйти в систему отопления, вода из котла проходит через змеевик внутри бойлера косвенного нагрева и отдаёт часть тепла воде в баке. Вода из системы отопления и внутри бойлера не смешиваются, поэтому нагрев называется косвенным.

На тот случай, если в системе отопления понадобится снизить температуру или вообще её выключить часть нагревателей обладают интегрированным ТЭНом, который поддерживает температуру воды в подобных ситуациях. Также такие бойлеры стандартно оснащаются магниевым анодом, чтобы защитить стальной бак от коррозии.

Более дорогостоящие изделия оборудуются двумя змеевиками: через один будет протекать теплоноситель от котла, а другой подключают к резервному источнику тепла.

Котлы косвенного нагрева устанавливают на стену и на пол. Разработчики зачастую поставляют их вместе с двухконтурными котлами.

Газовые накопительные водонагреватели

Внешне кажется, что устройство бойлера, работающего на газу, не намного отличается от электрического нагревателя. Такой же подвешиваемый бак, который покрыт утеплителем. Но здесь снизу расположена камера сгорания газа и установлена горелка, а сверху есть патрубок дымохода. Вода нагревается, проходя по змеевику, навитому вокруг камеры сгорания.

Такие бойлеры не везде популярны, ввиду трудностей, возникающих во время оформления и подсоединения использующих газ установок. Помимо этого, для применения газового нагревателя потребуется качественный дымоход. Осуществить все требования иногда становится крайне дорого.

Видео описание

Наглядно про особенности газовых бойлеров, смотрите в этом видео:

Преимуществом бойлеров станет то, что они способны выдавать большое количество воды для нужд ГВС. И в отличие от накопительных электрических бойлеров им не требуется перерыв для нагрева следующей порции воды.

Проточные нагреватели

Теперь подробнее о том, как работает электрический бойлер проточного типа. Как и газовый, он рассчитан на то, чтобы быстро прогреть водопроводную воду.

В качестве источника тепла здесь выступают электрические нагревательные элементы, которые могут находиться как внутри трубы с водой (мокрые), так и снаружи (сухие). Они включатся при открытии крана с горячей водой, для чего в систему устанавливается дополнительный датчик.

Достоинства подобных устройств:

• нагретая вода подаётся сразу и на протяжении неограниченного времени;
• работу таких водонагревателей легко автоматизировать.

• большой расход электроэнергии;
• сложно сразу отрегулировать уровень нагрева, который зависит от давления в водопроводе и от начальной температуры воды в нём.

Правила использования водонагревателя

Перед тем, как пользоваться бойлером, нужно учесть такие правила:

• Изначально устройство нужно монтировать. Грамотная установка определит сроки эксплуатации приспособления. При монтаже нужно соблюдать требования производителей.
• До включения нагревателя, требуется закрыть стояк с горячей водой. Затем к нему подключается вывод бойлера и производится запуск системы. Для отключения требуется провести действия в обратной последовательности.
• Когда домовладелец уезжает на продолжительное время, то нагреватель отключают от электросети.
• Ежегодно требуется проводить профилактику устройства.
• Чем больше выставлена температура воды, тем сильнее её можно разбавлять и тем медленнее она будет расходоваться.
• Когда в доме находится большое число потребителей, выставляется максимальная температура.

Видео описание

В этом видео рассказывается про особенности использования бойлеров:

Чистится нагреватель не меньше одного раза в течение двух лет. Производители рекомендуют чистку устройства один раз в год. Частота будет непосредственно зависеть от жёсткости воды. Когда вода из колодца, жёсткая либо не отвечает стандартам, то нагреватель забивается накипью значительно скорее.

Обзор рынка бойлеров

На сегодняшний день на отечественном рынке водонагревателей есть немало российских и зарубежных производителей, хотя преимущественно доминируют последние: MTS, Lorenzi Vasco и другие.

Многие производители открывает в России производство полного цикла, изготавливая основные комплектующие. Это позволяет уменьшить цену на внутреннем рынке и увеличить доступность изделий для широкого круга потребителей. Одним из таких разработчиков считается корпорация из Италии Аристон, нагреватели которой уже фактически стали отечественным брендом.

Уже продолжительный период времени фирма «Аристон» с успехом работает на российском рынке, открывает свои заводы и обеспечивая россиян высококачественными нагревателями. Ассортимент моделей включают различные виды оборудования для нагревания воды.

Распространённость бойлеров Аристон среди покупателей достаточно высока благодаря качеству продукции и регулярному внедрению инновационных технологий.

Перед тем, как пользоваться водонагревателем аристон, рассмотрим его технологические и конструктивные особенности:

• модельный ряд включает в себя круглых и плоские нагреватели разного объёма с ярким дизайном;
• высококачественная теплоизоляция бойлеров и автоконтроль режимов функционирования дают возможность сэкономить на электроэнергии;
• баки нагревателей изготавливают из особой нержавейки с повышенной противокоррозионной устойчивостью;

• в разных моделях используется электронный и механический контроль, что даёт возможность контролировать процесс нагревания воды;
• в проточных бойлерах нагревательный модуль изготовлен из меди, что повышает длительность его эксплуатации;
• в ряде моделей бойлеров внутреннее покрытие баков покрывают биостеклофарфором, в полной мере исключающим появление коррозии.

Помимо того, в модельном ряде изделий от производителя «Аристон» присутствуют электронагреватели со смешанной системой нагревания воды.

Заключение

Подбор бойлера для нагревания воды будет зависеть от условий применения этого оборудования и возможностей покупателя. Когда требуется основательная система, способная нагревать большие объёмы воды, при умеренной стоимости эксплуатации, то нужно сделать выбор в пользу накопительных приборов. Те, кому требуется горячая вода в незначительных количествах, могут приобрести проточные бойлеры.

Как и при пользовании любой техникой, эксплуатация нагревателя воды предполагает соблюдения определённых требований, которые прописываются в инструкции ку конкретному прибору. Перед запуском нагревателя будет нелишним изучить инструкцию, что даст возможность увеличить сроки эксплуатации оборудования, снизить траты на его ремонт и экономить средства, которые идут на оплату.
