Почему магнитное поле действует на магнитную стрелку

Про магнитное поле, соленоиды и электромагниты

Магнитное поле электрического тока

Магнитное поле создается не только естественными или искусственными постоянными магнитами, но и проводником, если по нему проходит электрический ток. Следовательно, существует связь между магнитными и электрическими явлениями.

Убедиться в том, что вокруг проводника, по которому проходит ток, образуется магнитное поле, нетрудно. Над подвижной магнитной стрелке параллельно ей поместите прямолинейный проводник и пропустите через него электрический ток. Стрелка займет положение, перпендикулярное проводнику.

Какие же силы могли заставить повернуться магнитную стрелку? Очевидно, силы магнитного поля, возникшего вокруг проводника. Выключите ток, и магнитная стрелка займет свое обычное положение. Это говорит о том, что с выключением тока исчезло и магнитное поле проводника.

Таким образом, проходящий по проводнику электрический ток создает магнитное поле. Чтобы узнать, в какую сторону отклонится магнитная стрелка, применяют правило правой руки. Если расположить над проводником правую руку ладонью вниз так, чтобы направление тока совпадало с направлением пальцев, то отогнутый большой палец покажет направление отклонения северного полюса магнитной стрелки, помещенной под проводником. Пользуясь этим правилом и зная полярность стрелки, можно определить также направление тока в проводнике.

М агнитное поле прямолинейного проводника имеет форму концентрических кругов. Если расположить над проводником правую руку ладонью вниз так, чтобы ток как бы выходил из пальцев, то отогнутый большой палец укажет на северный полюс магнитной стрелки . Такое поле называется круговым магнитным полем.

Направление силовых линий кругового поля зависит от направления электрического тока в проводнике и определяется так называемым правилом «буравчика» . Если буравчик мысленно ввинчивать по направлению тока, то направление вращения его ручки будет совпадать с направлением магнитных силовых линий поля. Применяя это правило, можно узнать направление тока в проводнике, если известно направление силовых линий поля, созданного этим током.

Возвращаясь к опыту с магнитной стрелкой, можно убедиться в том, что она всегда располагается своим северным концом по направлению силовых линий магнитного поля.

Итак, вокруг прямолинейного проводника, по которому проходит электрический ток, возникает магнитное поле. Оно имеет форму концентрических кругов и называется круговым магнитным полем.

Соленои д. Магнитное поле соленоида

Магнитное поле возникает вокруг любого проводника независимо от его формы при условии, что по проводнику проходит электрический ток.

В электротехнике мы имеем дело с различного рода катушками, состоящими из ряда витков. Для изучения интересующего нас магнитного поля катушки рассмотрим сначала, какую форму имеет магнитное поле одного витка.

Представим себе виток толстого провода, пронизывающий лист картона и присоединенный к источнику тока. Когда через виток проходит электрический ток, то вокруг каждой отдельной части витка образуется круговое магнитное поле. По правилу «буравчика» нетрудно определить, что магнитные силовые линии внутри витка имеют одинаковое направление (к нам или от нас, в зависимости от направления тока в витке), причем они выходят с одной стороны витка и входят в другую сторону. Ряд таких витков, имеющий форму спирали, представляет собой так называемый соленоид (катушку) .

Вокруг соленоида, при прохождении через него тока, образуется магнитное поле. Оно получается в результате сложения магнитных полей каждого витка и по форме напоминает магнитное поле прямолинейного магнита. Силовые линии магнитного поля соленоида, так же как и в прямолинейном магните, выходят из одного конца соленоида и возвращаются в другой. Внутри соленоида они имеют одинаковое направление. Таким образом, концы соленоида обладают полярностью. Тот конец, из которого выходят силовые линии, является северным полюсом соленоида, а конец, в который силовые линии входят, — его южным полюсом.

Полюса соленоида можно определить по правилу правой руки , но для этого надо знать направление тока в его витках. Если наложить на соленоид правую руку ладонью вниз, так чтобы ток как бы выходил из пальцев, то отогнутый большой палец укажет на северный полюс соленоида . Из этого правила следует, что полярность соленоида зависит от направления тока в нем. В этом нетрудно убедиться практически, поднеся к одному из полюсов соленоида магнитную стрелку и затем изменив направление тока в соленоиде. Стрелка моментально повернется на 180°, т. е. укажет на то, что полюсы соленоида изменились.

Соленоид обладает свойством втягивать в себя легкие ж е лезные предметы. Если внутрь соленоида поместить стальной брусок, то через некоторое время под действием магнитного поля соленоида брусок намагнитится. Этот способ применяют при изготовлении постоянных магнитов.

Электромагнит представляет собой катушку (соленоид) с помещенным внутрь нее железным сердечником. Формы и размеры электромагнитов разнообразны, однако общее устройство всех их одинаково.

Катушка электромагнита представляет собой каркас, изготовленный чаще всего из прессшпана или фибры и имеющий различные формы в зависимости от назначения электромагнита. На каркас намотана в несколько слоев медная изолированная проволока — обмотка электромагнита. Она имеет различночисло витков и изготовляется из проволоки различного диаметра, в зависимости от назначения электромагнита.

Для предохранения изоляции обмотки от механических повреждений обмотку покрывают одним или несколькими слоями бумаги или каким-либо другим изолирующим материалом. Начало и конец обмотки выводят наружу и присоединяют к выводным клеммам, укрепленным на каркасе, или к гибким проводникам с наконечниками на концах.

Катушка электромагнита насажена на сердечник из мягкого, отожженного железа или сплавов железа с кремнием, никелем и т. д. Такое железо обладает наименьшим остаточным магнетизмом. Сердечники чаще всего делают составными из тонких листов, изолированных друг от друга. Формы сердечников могут быть различными, в зависимости от назначения электромагнита.

Если по обмотке электромагнита пропустить электрический ток, то вокруг обмотки образуется магнитное поле, которое намагничивает сердечник. Так как сердечник сделан из мягкого железа, то он намагнитится мгновенно. Если затем выключить ток, то магнитные свойства сердечника также быстро исчезнут, и он перестанет быть магнитом. Полюсы электромагнита, как и соленоида, определяются по правилу правой руки. Если в обмотке электромагнита и зм енить направление тока, то в соответствии с этим изменится и полярность электромагнита.

Действие электромагнита подобно действию постоянного магнита. Однако между ними есть большая разница. Постоянный магнит всегда обладает магнитными свойствами, а электромагнит — только тогда, когда по его обмотке проходит электрический ток.

Кроме того, сила притяжения постоянного магнита неизменна , так как неизменен магнитный поток постоянного магнита. Сила же притяжения электромагнита не является величиной постоянной. Один и тот же электромагнит может обладать различной силой притяжения. Сила притяжения всякого магнита зависит от величины его магнитного потока.

С ила притяжения электромагнита , а следовательно, и его магнитный поток зависят от величины тока, проходящего через обмотку этого электромагнита. Чем больше ток, тем больше сила притяжения электромагнита, и, наоборот, чем меньше ток в обмотке электромагнита, тем с меньшей силой он притягивает к себе магнитные тела.

Читать еще:  Как включить кондиционер на тепло зимой

Но для различных по своему устройству и размерам электромагнитов сила их притяжения зависит не только от величины тока в обмотке. Если, например, взять два электромагнита одинакового устройства и размеров, но один с небольшим числом витков обмотки, а другой — с гораздо большим, то нетрудно убедиться, что при одном и том же токе сила притяжения последнего будет гораздо больше. Действительно, чем больше число витков обмотки, тем большее при данном токе создается вокруг этой обмотки магнитное поле, так как оно слагается из магнитных полей каждого витка. Значит, магнитный поток электромагнита, а следовательно, и сила его притяжения будут тем больше, чем большее количество витков имеет обмотка.

Есть еще одна причина, влияющая на величину магнитного потока электромагнита. Это — качество его магнитной цепи. Магнитной цепью называется путь, по которому замыкается магнитный поток. Магнитная цепь обладает определенным магнитным сопротивлением . Магнитное сопротивление зависит от магнитной проницаемости среды, через которую проходит магнитный поток. Чем больше магнитная проницаемость этой среды, тем меньше ее магнитное сопротивление.

Так как м агнитная проницаемость ферромагнитных тел (железа, стали) во много раз больше магнитной проницаемости воздуха, поэтому выгоднее делать электромагниты так, чтобы их магнитная цепь не содержала в себе воздушных участков. Произведение силы тока на число витков обмотки электромагнита называется магнитодвижущей силой . Магнитодвижущая сила измеряется числом ампер-витков.

Например, по обмотке электромагнита, имеющего 1200 витков, проходит ток силой 50 ма. М агнитодвижущая сила такого электромагнита равна 0,05 х 1200 = 60 ампер-витков.

Действие магнитодвижущей силы аналогично действию электродвижущей силы в электрической цепи. Подобно тому как ЭДС является причиной возникновения электрического тока, магнитодвижущая сила создает магнитный поток в электромагните. Точно так же, как в электрической цепи с увеличением ЭДС увеличивается ток в цени, так и в магнитной цепи с увеличением магнитодвижущей силы увеличивается магнитный поток.

Действие магнитного сопротивления аналогично действию электрического сопротивления цепи. Как с увеличением сопротивления электрической цепи уменьшается ток, так и в магнитной цепи увеличение магнитного сопротивления вызывает уменьшение магнитного потока.

Зависимость магнитного потока электромагнита от магнитодвижущей силы и его магнитного сопротивления можно выразить формулой, аналогичной формуле закона Ома: магнитодвижущая сила = (магнитный поток / магнитное сопротивление )

Магнитный поток равен магнитодвижущей силе, деленной на магнитное сопротивление.

Число витков обмотки и магнитное сопротивление для каждого электромагнита есть величина постоянная. Поэтому магнитный поток данного электромагнита изменяется только с изменением тока, проходящего по обмотке. Так как сила притяжения электромагнита обусловливается его магнитным потоком, то, чтобы увеличить (или уменьшить) силу притяжения электромагнита, надо соответственно увеличить (или уменьшить) ток в его обмотке.

Поляризованный электромагнит представляет собой соединение постоянного магнита с электромагнитом. Он устроен таким образом. К полюсам постоянного магнита прикреплены так называемые полюсные надставки из мягкого железа. Каждая полюсная надставка служит сердечником электромагнита , на нее насаживается катушка с обмоткой. Обе обмотки соединяются между собой последовательно.

Так как полюсные надставки непосредственно присоединены к полюсам постоянного магнита, то они обладают магнитными свойствами и при отсутствии тока в обмотках; при этом сила притяжения их неизменна и обусловливается магнитным потоком постоянного магнита.

Действие поляризованного электромагнита заключается в том, что при прохождении тока по его обмоткам сила притяжения его полюсов возрастает или уменьшается в зависимости от величины и направления тока в обмотках. На этом свойстве поляризованного электромагнита основано действие электромагнитных поляризованных реле и других электротехнических устройств .

Действие магнитного поля на проводник с током

Если в магнитное поле поместить проводник так, чтобы он был расположен перпендикулярно силовым линиям поля, и пропустить по этому проводнику электрический ток, то проводник придет в движение и будет выталкиваться из магнитного поля.

В результате взаимодействия магнитного поля с электрическим током проводник приходит в движение, т. е. электрическая энергия превращается в механическую.

Сила, с которой проводник выталкивается из магнитного поля, зависит от величины магнитного потока магнита, силы тока в проводнике и длины той части проводника, которую пересекают силовые линии поля. Направление действия этой силы, т. е. направление движения проводника, зависит от направления тока в проводнике и определяется по правилу левой руки.

Если держать ладонь левой руки так, чтобы в нее входили магнитные силовые линии поля, а вытянутые четыре пальца были обращены по направлению тока в проводнике, то отогнутый большой палец укажет направление движения проводника . Применяя это правило, надо помнить, что силовые линии поля выходят из северного полюса магнита.

Магнитное поле Земли. Зачем нужно магнитное поле планетам

Урок 60. Физика 8 класс

Конспект урока «Магнитное поле Земли. Зачем нужно магнитное поле планетам»

Почти все слышали, что наша планета Земля обладает магнитным полем. Это поле окутывает Землю и околоземное пространство.

Пространство, окутанное магнитным полем, называют магнитосферой. Если бы у Земли не было магнитного поля, то люди не смогли бы сделать компас, о котором мы знаем сегодня. Сразу следует отметить, что географические полюса Земли не совпадают с магнитными, поэтому, стрелка компаса указывает лишь приблизительное направление на север.

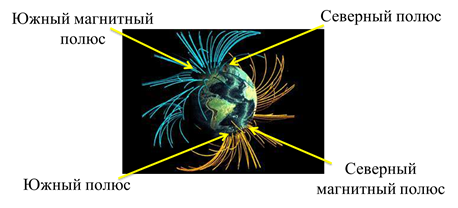

Более того, в настоящий момент, южный магнитный полюс находится ближе к северному географическому полюсу, чем к южному. На самом деле, магнитные полюса Земли со временем смещаются. Но обо всем по порядку.

Начнём с того, что магнитное поле нужно Земле (как и другим планетам), чтобы защищать её от нежелательного космического излучения. В космосе существует великое множество источников радиоактивного излучения, и Солнце — один из таких источников.

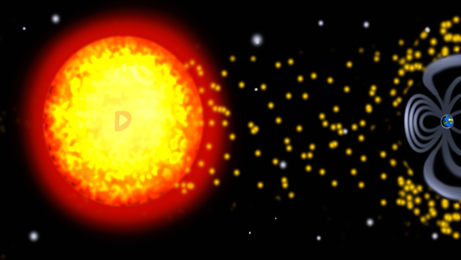

Оно постоянно испускает потоки электронов, протонов, ионов гелия и многих других частиц. Попадание этих частиц на Землю в таком количестве вредит живым организмам. Магнитное поле Земли отклоняет эти частицы, и те, подчиняясь магнитным линиям, направляются к полюсам. Поскольку, на полюсах, магнитные линии направлены вертикально вверх, весь поток частиц собирается в верхних слоях атмосферы. Именно тогда мы и видим северные и южные сияния.

Но, вторжение такого количества частиц не может пройти бесследно: это вызывает нагрев атмосферы и изменение силы некоторых электромагнитных полей. Такие явления называют магнитными бурями. Как известно, магнитные бури влияют на погоду и на состояние некоторых людей (например, людей с сердечно-сосудистыми заболеваниями).

Иногда, на Солнце происходят процессы, которые называются солнечной активностью.

В результате некоторых из них, возникают сильные магнитные поля, которые не могут не оказывать влияние на Землю. Одно из таких явлений — это вспышка на Солнце. При вспышках, скорость частиц, испускаемых Солнцем, значительно возрастает, что приводит к возмущениям магнитосферы Земли. То есть, такие мощные потоки частиц способны внести некоторые изменения в магнитное поле Земли. Именно поэтому, в результате многих вспышек на Солнце, магнитные полюса Земли с годами смещаются.

Читать еще:  Инструкция по монтажу водосточной системы

Магнитные бури часто вызывают неполадки в работе электроприборов (например, помехи в радиоэфире). Теоретически при достаточно мощной вспышке на Солнце, может произойти, так называемая, электромагнитная катастрофа.

Магнитное поле Земли примет на себя удар огромной мощности. Из-за этого, повсеместно возникнут очень сильные токи, которые выведут из строя всю аппаратуру. Вспышка подобной мощности уже была в 1859 году. К счастью, тогда применение электричества только развивалось, поэтому, нанесенный урон был несравним с тем уроном, который может принести такая вспышка в наше время.

И ещё один интересный факт: на Земле существуют так называемые, магнитные аномалии. Это области, в которых магнитная стрелка компаса не показывает на магнитный полюс. Несмотря на это, стрелка постоянно отклонена на один и тот же угол, поэтому, такие аномалии всё же объясняются. Мы уже знаем, что проводник с током действует на магнитную стрелку. Поэтому, логично предположить, что в аномальных областях, где-то внутри земной коры протекает электрический ток, который и влияет на магнитную стрелку. Или же, это могут быть токи в атмосфере, которые по той или иной причине сильнее в данной области, чем в среднем. Например, самой известной в России магнитной аномалией является курская магнитная аномалия. Её площадь составляет около 160 км 2 , а напряженность магнитного поля втрое превышает обычную.

В этой зоне компасы вообще не работают. Ученые связывают эту аномалию с огромными залежами железной руды в этой области. Действительно, опыты подтверждают, что большое скопление различных пород, которые могут намагничиваться, способствуют появлению магнитных аномалий. Но, как говориться — нет худа без добра, теперь люди, намеренно ищут магнитные аномалии, чтобы обнаружить новые месторождения полезных руд. Следует заметить, что хоть люди и много знают о магнетизме, нельзя с уверенностью сказать, что мы полностью изучили магнетизм Земли. Тем не менее, мы ознакомились с основными явлениями, связанными с магнитным полем Земли.

Физика, ответьте на вопросы: 1. Какое действие оказывает проводник с током на магнитную стрелку?
2. Как лучше располагать провод при демонстрации опыта Эрстеда: в направлении север-юг или восток-запад?
3. Как взаимодействуют параллельные проводники с токами?
4. Как взаимодействуют катушки с токами?
5. В чем состоит гипотеза Ампера?
6. Имеются два одинаковых по виду железных бруска, но один из них намагничен, а другой — нет. Как определить, какой брусок намагничен?
7. Имеется кусок стальной проволоки. Как определить, намагничена ли проволока, если никаких других металлических предметов под рукой нет?
8. В какую сторону показывает северный полюс магнитной стрелки точно на северном географическом полюсе Земли?

2.u0412 u043du0430u043fu0440u0430u0432u043bu0435u043du0438u0438 u0441 u0441u0435u0432u0435u0440u0430 u043du0430 u044eu0433.

3.u041fu0440u0438 u043fu0440u043eu0442u0435u043au0430u043du0438u0438 u0442u043eu043au043eu0432 u0432 u043fu0440u043eu0442u0438u0432u043eu043fu043eu043bu043eu0436u043du044bu0445 u043du0430u043fu0440u0430u0432u043bu0435u043du0438u044fu0445, u043fu0440u043eu0432u043eu0434u043du0438u043au0438 u043eu0442u0442u0430u043bu043au0438u0432u0430u044eu0442u0441u044f u0434u0440u0443u0433 u043eu0442 u0434u0440u0443u0433u0430. u0415u0441u043bu0438 u043fu0440u043eu0442u0435u043au0430u044eu0442 u0432 u043eu0434u043du043eu043c u043du0430u043fu0440u0430u0432u043bu0435u043du0438u0438, u0442u043e u043fu0440u043eu0432u043eu0434u043du0438u043au0438 u043fu0440u0438u0442u044fu0433u0438u0432u0430u044eu0442u0441u044f.

4.u0412 u0432u0438u0442u043au0430u0445 u043au0430u0442u0443u0448u0435u043a u043fu0440u043eu0442u0435u043au0430u044eu0442 u0442u043eu043au0438 u0432u0441u0442u0440u0435u0447u043du043eu0433u043e u043du0430u043fu0440u0430u0432u043bu0435u043du0438u044f. u041fu043eu044du0442u043eu043cu0443 u043au0430u0442u0443u0448u043au0438 u043eu0442u0442u0430u043bu043au0438u0432u0430u044eu0442u0441u044f u0438u0437 u0437u0430 u0432u043eu0437u0434u0435u0439u0441u0442u0432u0438u044f u043cu0430u0433u043du0438u0442u043du043eu0433u043e u043fu043eu043bu044f.

5.u0412 u043au0430u0436u0434u043eu043c u0430u0442u043eu043cu0435 u0438u043cu0435u044eu0442u0441u044f u00a0u043eu0442u0440u0438u0446u0430u0442u0435u043bu044cu043du043e u0437u0430u0440u044fu0436u0435u043du043du044bu0435 u0447u0430u0441u0442u0438u0446u044b- u044du0442u043e u044du043bu0435u043au0442u0440u043eu043du044b. u042du043bu0435u043au0442u0440u043eu043du044b u0434u0432u0438u0436u0443u0442u0441u044f u043fu043e u043au0440u0443u0433u0443 u0438u0437-u0437u0430 u0447u0435u0433u043e u0441u043eu0437u0434u0430u044eu0442 u043cu0430u0433u043du0438u0442u043du043eu0435 u043fu043eu043bu0435.

6.u041fu043eu0434u043du0435u0441u0442u0438 u0447u0442u043e u0442u043e u0436u0435u043bu0435u0437u043du043eu0435. u0415u0441u043bu0438 u043fu0440u0438u043cu0430u0433u043du0438u0442u0438u0442u044cu0441u044f u00a0u043a u0431u0440u0443u0441u043au0443 u0437u043du0430u0447u0438u0442 u0431u0440u0443u0441u043eu043a u043du0430u043cu0430u0433u043du0438u0447u0435u043d. u00a0

7. u0421u043bu043eu043cu0430u0442u044c u043du0430 u0434u0432u0435 u043fu043eu043bu043eu0432u0438u043du044b. u0415u0441u043bu0438 u043fu0440u043eu0432u043eu043bu043eu043au0430 u0431u044bu043bu0430 u043du0430u043cu0430u0433u043du0438u0447u0435u043du0430, u0442u043e u043eu0431u0430 u043au0443u0441u043eu0447u043au0430 u043fu0440u0438u043bu0438u043fu043du0443u0442 u0434u0440u0443u0433 u0434u0440u0443u0433u0443, u0438u0437 u0437u0430 u00a0u0441u043eu0445u0440u0430u043du0435u043du0438u044f u0441u0432u043eu0439u0441u0442u0432 u043cu0430u0433u043du0435u0442u0438u0437u043cu0430. «>]» data-test=»answer-box-list»>

Почему магнитное поле действует на магнитную стрелку?

Ответы

А 4. Грамматически правильное продолжение предложения:
Появившись в глубокой древности как чисто описательная наука,
4) география выработала собственные методы исследования.

А 5. Предложение с грамматической ошибкой (с нарушением синтаксической нормы).
2) Цитаты эти неизвестно, откуда-то автор заимствовал.
__
Текст и задания

(1) Согласно гипотезе Ампера внутри молекул вещества циркулируют элементарные электрические токи.
(2)В намагниченном состоянии эти токи ориентированы согласованно, так, что их действия складываются. (3)Действуя на магнитную стрелку, магнитное поле действует на токи, циркулирующие в ней. (4)Для изучения свойств магнитного поля целесообразно изучить его воздействие на проводник с током. (5)Магнитное поле действует на все участки проводника с током. (6)ПОЭТОМУ, зная направление и величину силы, действующей на каждый малый отрезок проводника (элемент тока), можно найти силу, действующую на весь проводник.

А 6. Такое из приведённых ниже предложений должно быть первым в этом тексте:
2) Согласно гипотезе Ампера внутри молекул вещества циркулируют элементарные электрические токи.

А 7. Такое из приведённых ниже слов (сочетаний слов) должно быть на месте пропуска в шестом предложении текста:
4) Поэтому,

А 8. Такое сочетание слов не является грамм. основой в одном из предложений или в одной из частей сложного предложения текста:
2) их действия складываются (предложение 2)

А 9. Верная характеристика третьего предложения текста:
4) простое осложнённое

А 10. Верная морфологическая характеристика слова ЗНАЯ:
3) деепричастие

А 11.Значение слова ПОЛЕ в предложении 4.
1) особая форма материи – носитель физического взаимодействия

А 12. В таком варианте ответа правильно указаны все цифры, на месте которых пишется НН:
3) 3.
Модель нового дворца была доставлеНа в Петербург, одобреНа императрицей, после чего торжестве(3)о церемония закладки первого камня.

Магнитное поле и его свойства

Магнитное поле это материя, которая возникает вокруг источников электрического тока, а также вокруг постоянных магнитов. В пространстве магнитное поле отображается как совокупление сил, которые способны оказать воздействие на намагниченные тела. Это действие объясняется наличием движущих разрядов на молекулярном уровне.

Магнитное поле формируется только вокруг электрических зарядов, которые находятся в движении. Именно поэтому магнитное и электрическое поле являются, неотъемлемыми и вместе формируют электромагнитное поле. Компоненты магнитного поля взаимосвязаны и воздействуют друг на друга, изменяя свои свойства.

Свойства магнитного поля:
1. Магнитное поле возникает под воздействие движущих зарядов электрического тока.
2. В любой своей точке магнитное поле характеризуется вектором физической величины под названием магнитная индукция, которая является силовой характеристикой магнитного поля.
3. Магнитное поле может воздействовать только на магниты, на токопроводящие проводники и движущиеся заряды.
4. Магнитное поле может быть постоянного и переменного типа
5. Магнитное поле измеряется только специальными приборами и не может быть воспринятым органами чувств человека.
6. Магнитное поля является электродинамическим, так как порождается только при движении заряженных частиц и оказывает влияние только на заряды, которые находятся в движении.
7. Заряженные частицы двигаются по перпендикулярной траектории.

Размер магнитного поля зависит от скорости изменения магнитного поля. Соответственно этому признаку существуют два вида магнитного поля: динамичное магнитное поле и гравитационное магнитное поле. Гравитационное магнитное поле возникает только вблизи элементарных частиц и формируется в зависимости от особенностей строения этих частиц.

Магнитный момент
возникает в том случае, когда магнитное поле воздействует на токопроводящую раму. Другими словами, магнитный момент это вектор, который расположен на ту линию, которая идет перпендикулярно раме.

Читать еще:  В чем разница однополюсного от двухполюсного автомата: изучаем по порядку

Магнитное поле можно изобразить графически с помощью магнитных силовых линий. Эти линии проводятся в таком направлении, так чтобы направление сил поля совпало с направлением самой силовой линии. Магнитные силовые линии являются непрерывными и замкнутыми одновременно.

Направление магнитного поля определяется с помощью магнитной стрелки. Силовые линии определяют также полярность магнита, конец с выходом силовых линий это северный полюс, а конец, с входом этих линий, это южный полюс.

Очень удобно наглядно оценить магнитное поле с помощью обычных железных опилок и листка бумаги.
Если мы на постоянный магнит положим лист бумаги, а сверху насыпим опилок, то частички железа выстроятся соответственно силовым линиям магнитного поля.

Направление силовых линий для проводника удобно определять по знаменитому правилу буравчика или правилу правой руки. Если мы обхватим проводник рукой так, чтобы большой палец смотрел по направлению тока(от плюса к минусу), то 4 оставшиеся пальцы покажут нам направление силовых линий магнитного поля.

А направление силы Лоренца — силы, с которой действует магнитное поле на заряженную частицу или проводник с током, по правилу левой руки.
Если мы расположим левую руку в магнитном поле так, что 4 пальца смотрели по направлению тока в проводнике , а силовые линии входили в ладонь, то большой палец укажет направление силы Лоренца, силы действующей на проводник помещенный в магнитное поле.

На этом собственно всё. Появившиеся вопросы обязательно задавайте в комментариях.

Заметка: учите инглиш? — рейтинг школ английского языка (http://www.schoolrate.ru/) будет вам полезен при выборе.

Если материал был полезен, вы можете отправить донат или поделиться данным материалом в социальных сетях:

Билет № 19. Опыт Эрстеда. Магнитное поле тока. Взаимодействие магнитов. Действие магнитного поля на проводник с током.

В 1820 году Х. Эрстед провел опыт, в результате которого вокруг проводника с током было обнаружено магнитное поле.

Расположив проводник, включенный в цепь источника тока, над магнитной стрелкой параллельно ее оси, Эрстед обнаружил, что при замыкании цепи магнитная стрелка отклоняется от своего первоначального положения. При размыкании цепи магнитная стрелка возвращается в свое начальное положение.

Следовательно, вокруг проводника с электрическим током возникает магнитное поле, которое действует на магнитную стрелку, отклоняя ее.

Магнитное поле существует вокруг любого проводника с током, т. е. вокруг движущихся электрических зарядов. Электрический ток и магнитное поле неотделимы друг от друга.

Линии, вдоль которых в магнитном поле располагаются оси маленьких магнитных стрелок, называют силовыми линиями магнитного поля. За направление линий магнитного поля принимают направление, которое указывает северный полюс магнитной стрелки в каждой точке поля. Линии магнитного поля представляют собой замкнутые кривые, линии прямого тока – окружности, охватывающие проводник.

Линии магнитного поля имеют и другое название – линии магнитной индукции. Индукция магнитного поля – это величина, характеризующая силу, с которой магнитное поле действует на проводник длиной 1 м, помещенный в магнитное поле, при силе тока в нем 1А. Обозначается В, измеряется в Тесла (Тл).

Вектор магнитной индукции В всегда направлен по касательной к линиям магнитного поля, направление которых определяют с помощью правила правой руки. Если большой палец правой руки поставить по направлению электрического тока в проводнике, то четыре пальца, охватывающие проводник, покажут направление линий магнитного поля.

Тела, длительное время сохраняющие намагниченность, называются постоянными магнитами или просто магнитами.

Те места магнита, где обнаруживаются наиболее сильные магнитные действия, называют полюсами магнита. У всякого магнита есть два полюса: северный (N) и южный (S).

Поднося к полюсам магнитной стрелки магнит, можно заметить, что северный полюс стрелки отталкивается от северного полюса магнита и притягивается к южному полюсу. Южный полюс стрелки отталкивается от южного полюса магнита и притягивается северным полюсом.

Следовательно: разноименные магнитные полюса притягиваются, одноименные — отталкиваются. Это правило относится и к электромагнитам.

Взаимодействие магнитов объясняется тем, что вокруг любого магнита имеется магнитное поле. Магнитное поле одного магнита действует на другой магнит, и, наоборот, магнитное поле второго магнита действует на первый.

Магнитное поле действует с некоторой силой на любой проводник с током, находящийся в этом поле. Такая сила называется сила Ампера, максимальное значении которой находится по формуле: FАмах = B·I·L, где B – величина индукции магнитного поля, I – сила тока в проводнике, L- длина проводника, помещенного в магнитное поле.

Направление силы Ампера определяется по правилу левой руки:

· четыре пальца левой руки устанавливаются по направлению электрического тока;

· линии магнитного поля направлены в ладонь;

· большой палец, отведенный на 90º , показывает направление силы Ампера.

Например. Если вектор магнитной индукции направлен от нас (+), а сила тока в право, сила Ампера будет направлена вверх.

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим.

Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ — конструкции, предназначен­ные для поддерживания проводов на необходимой высоте над землей, водой.

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого.

Почему магнитное поле действует на магнитную стрелку

Азбука физики

Научные игрушки

Простые опыты

Этюды об ученых

Решение задач

Презентации

Книги по физике
Умные книжки

Есть вопросик?

Его величество.

Музеи науки.

Достижения.

Викторина по физике

Физика в кадре

Учителю

Читатели пишут

Магнитное поле — это особый вид материи, невидимый и неосязаемый для человека,
существующий независимо от нашего сознания.
Еще в древности ученые-мыслители догадывались, что вокруг магнита что-то существует.

Магнитная стрелка – это устройство, необходимое при изучении магнитного действия электрического тока.
Она представляет из себя маленький магнит, установленный на острие иглы, имеет два полюса: северный и южный .Магнитная стрелка может свободно вращаться на кончике иглы.
Северный конец магнитной стрелки всегда показывает на «север».
Линия, соединяющая полюсы магнитной стрелки называется осью магнитной стрелки.
Аналогичная магнитная стрелка есть в любом компасе — приборе для ориентирования на местности.

Где возникает магнитное поле?

Опыт Эрстеда ( 1820г.) — показывает, как взаимодействует проводник с током и магнитная стрелка.

При замыкании эл цепи магнитная стрелка отклоняется от своего первоначального положения, при размыкании цепи магнитная стрелка возвращается в свое первоначальное положение.

В пространстве вокруг проводника с током (а в общем случае вокруг любого движущегося электрического заряда) возникает магнитное поле.
Магнитные силы этого поля действуют на стрелку и поворачивают ее.

В общем случае можно сказать,
что магнитное поле возникает вокруг движущихся электрических зарядов.
Электрический ток и магнитное поле неотделимы друг от друга.
