Устройство защиты галогенных ламп

Источники питания

Все мы знаем что самый губительный момент для любой лампы накаливания- это момент включения. В это время спираль лампы холодная, сопротивление у нее очень низкое и при включении происходит очень большой бросок тока.
Если с частой заменой обыкновенных, «бытовых» лампочек еще можно как-то мириться, то галогенные лампы это штука довольно дорогая и поэтому не мешало-бы принять меры для продления их срока службы.

Самый простой вариант защитить лампу накаливания— это предусмотреть ей «плавный пуск»: то есть сделать так чтобы лампа зажигалась постепенно. Учитывая тот факт что мощность галогенных ламп намного выше чем у простых, и схема здесь должна быть довольно мощная. Вот один из вариантов такой схемы:

В основе схемы микросхема- фазовый регулятор КР1182ПМ1. ( полное описание микросхемы- во вложении )

Предлагаемая конструкция предотвращает бросок тока через нить накала таких ламп в момент включения и не допускает превышения действующего значения напряжения сверх установленного значения -осуществляет стабилизацию напряжения питания нагрузки.

При замыкании контактов выключателя SA1 на устройство подается сетевое напряжение питания. Так как конденсатор С1 в это время разряжен, то в момент включения питания напряжение на нагрузку не подается. Сразу же после подачи напряжения питания конденсатор С1 начинает заряжаться от встроенного в микросхему генератора тока.

По мере роста напряжения на выв. 3, 6 DA1 действующее значение напряжения на нагрузке плавно увеличивается до номинального (в течение 0,3. 1,5 с, в зависити от экземпляра микросхемы).

Для защиты нагрузки от повышенного напряжения питания предназначен узел на транзисторах VT1, VT2 и оптроне U1. При росте напряжения питания нагрузки сверх установленного значения растет напряжение на выводах конденсатора С1.

Если напряжение на движке резистора R7 превысит 14 В, то включенные по составной схеме Дарлингтона транзисторы VT1, VT2 откроются, через ИК-светодиод оптрона потечет ток, что приведет к частичному открыванию фототранзистора и уменьшению напряжения на конденсаторе С1 — напряжение питания нагрузки снизится. Чем больше напряжение сети, тем сильнее открыты транзисторы и фототранзистор.

Таким образом, лампы накаливания будут надежно защищены от повышенного напряжения питания, что ощутимо увеличит срок их службы. О том, что устройство работает в режиме ограничения выходного напряжения, сигнализирует светящийся светодиод НИ.

Резистор R1 предназначен для разрядки конденсатора С1 после отключения напряжения питания. Резистор R3 уменьшает импульсный ток через тринисторы микросхемы. Конденсатор С6 предназначен для уменьшения уровня проникающих в сеть помех, но при более жестких требованиях для этой цели желательно использовать LC-сетевой фильтр.

По сравнению с типовой схемой включения емкость конденсаторов, подключенных к выв. 9-11 и 14-16 микросхемы, уменьшена вдвое, что позволило добиться более раннего открывания тринисторов микросхемы, благодаря чему на нагрузку может подаваться напряжение питания, близкое входному сетевому (при закрытом или отключенном фототранзисторе).

Резистор R3 желательно взять проволочный мощностью 2. 7 Вт, например, типа С5-37. Переменный СПЗ-386, РП1-63М, СП4-1 или многооборотные СПЗ-39, СП5-14. Остальные резисторы типов С1-4, С2-23, С2-33, МЛТ. Оксидные конденсаторы — импортные аналоги К50-35; С4, С6 — полиэтилентерефталатные К73-17 (В, М), К73-24В, К73-39 на рабочее напряжение не ниже 400 В; С2, СЗ могут быть как пленочными, так и керамическими.

Диоды можно заменить на КД209 (Б-Г), КД221 (В, Г), КД243 (Г-Ж), 1 N4004-1 N4007. На месте стабилитрона VD3 могут работать Д814Б, Д814Б1, В, КС191 (А, Ж, М), КС482А, КС510А, BZX/BZV55C-8V2, TZMC-9V1; VD4 — КС207В, КС213Б, КС512А, BZX/BZV55C-12, TMZC-12.

Светодиод работает при относительно малом прямом токе. Если вы желаете, чтобы он светился с достаточной яркостью, то нужно взять светодиод с повышенной светоотдачей, например, типов L383SRDT, L383SRWT, L1503EC, КИПД65.

Так как в этом устройстве нет необходимости применять оптрон с высоким напряжением гальванической развязки, то U1 можно взять любой транзисторный, например, серий АОТ123, АОТ127, АОТ128, 4N32. При установке оптрона необходимо уточнить его цоколевку! Транзисторы можно применить любые из серий КТ3102, КТ342, КТ6111, SS9014, ВС550, 2SC1222, 2SC1845.

С указанным на схеме типом симистора суммарная мощность подключаемых ламп накаливания может достигать 1000 Вт (при установке симистора на соответствующий теплоотвод).

Вместо него можно применить более мощные стандартные унифицированные симисторы ТС106-10-6, ТС112-10-10, ТС112-16-12, ТС122-25-11, ВТ 137Х-600, ВТ 137Х-800 (8 А), ВТ139-600Е, BT139-800F (16 А) и многие другие аналогичные на рабочее напряжение не ниже 400 В и соответствующий нагрузке ток [58, 62].

Чтобы избежать повреждения микросхемы при неправильном подключении симистора или его неисправности, последовательно с резистором R3 можно включить предохранитель на 0,5 А. Микросхема в теплоотводе не нуждается.

Чтобы резистор R1 не оказывал заметного влияния на напряжение питания нагрузки, его сопротивление желательно взять максимально большим. Но тогда будет возрастать время, необходимое для разрядки времязадающего конденсатора С1.

Наиболее просто решить эту проблему можно установкой выключателя SA1 с дополнительной группой контактов, которая бы замыкала выводы С1 при от-гключении напряжения питания. Резистор R1 тогда можно не устанавливать.

Конструкция выключателя должна обязательно исключать кратковременное появление дуги между первой и второй группами контактов. При мощности нагрузки до 400 Вт подойдет ПКн41-1-2.

Возможен и такой вариант: выключатель питания SA1 перенести из цепи коммутации 220 В в цепь шунтирования С1, но тогда устройство будет постоянно находиться под напряжением сети переменного тока 220 В, что не всегда допустимо.

Так как все элементы устройства находятся под напряжением осветительной сети, то необходимо соблюдать соответствующие меры осторожности.

Литература : А. П. Кашкаров, А. Л. Бутов — Радиолюбителям схемы.

Выбор, монтаж и подключение блока защиты ламп от перепадов напряжения в сети

Чаще всего лампочка перегорает при включении, когда нить накаливания еще не разогрелась и ей присуще небольшое сопротивление. Чтобы избежать такого развития событий, придумано аппаратное устройство — блок защиты ламп (его еще называют устройством плавного пуска). Главная задача блока — предотвратить ущерб, причиняемый лампочке в результате скачков напряжения в сети.

Причины перегорания ламп

Лампы накаливания функционируют согласно принципу термоэлектронной эмиссии. При попадании тока в спираль она нагревается, в результате чего продуцируется свет видимой части спектра. Причем мощность тепловыделения обратной пропорциональна диаметру проводника. Вследствие этого утончившиеся участки спирали накаляются очень быстро, что приводит к потере их прочности. Именно истонченные места являются слабым звеном, где и происходит перегорание.

Обратите внимание! К перегоранию ламп приводят не только перепады напряжения, но и такие явления, как наведенная и паразитарная пульсация.

Галогенные лампочки также склонны к перегоранию в результате скачков напряжения. Имеется у таких источников света особенность, присущая только им, — склонность к перегреванию. Чрезмерно разогретая лампочка может перегореть в любой момент.

В защите нуждаются не только лампы накаливания и галогенные светильники, но и светодиодные лампы. На первый взгляд это выглядит странно, ведь у светодиодов отсутствует спираль, и свечение кристалла возникает в результате возбуждения электронов, а не разогревания спирали. Однако в основе принципа действия светодиодов также имеется термоэлектронная эмиссия. По прошествии нескольких лет полупроводниковый участок выгорает и, если присмотреться к ЛЕД-лампе, на ней заметны тусклые кристаллы с пробитым слоем полупроводника.

Принцип работы блока

Блок защиты запускается последовательно с прибором освещения и ограниченно пропускает электричество. Увеличение тока осуществляется постепенно — в течение 1–2 секунд. Без блока ток поступает мгновенно, что часто приводит к перегоранию лампы.

Устройство блока простейшее. Для его функционирования не имеют значения вход-выход, фаза-земля, а также полярность. Устройство следует подключать в последовательном режиме с выключателем, установленным в разрыв фазы.

Прибор плавного включения позволяет:

  1. Избежать негативного влияния перепадов напряжения при подключении светильника.
  2. Стабилизировать ток в лампочках после воздействия на них пускового электричества.
  3. Продлить срок службы источника света.

Немаловажный плюс защитного прибора состоит в том, что он предотвращает мигание лампы. Благодаря этому находиться в освещенном помещении комфортно, так как на глаза не оказывается чрезмерной нагрузки.

Установка и подключение

Монтаж защитного блока обычно осуществляется на потолке, то есть там, где закреплены приборы освещения. Если лампочка не единственная, устройство плавного пуска устанавливают до первого источника света.

Также блоки размещают в монтажных коробах под переключателем света. Однако следует иметь в виду, что для размещения блока в монтажной коробке существует ограничение: максимальная мощность устройства не должна превышать 300 Вт.

Обратите внимание! Какое бы место для установки блока ни было выбрано, к устройству должен быть обеспечен беспрепятственный доступ для проведения ремонтных работ.

Типичная схема подключения блока показана на рисунке ниже.

В случае с переключателем с подсветкой параллельно блоку подключают резистор. Уровень сопротивления для резистора должен находиться в пределах 33–100 кОм, а мощность — не превышать 2 Вт.

Для ламп на 12 вольт также необходим блок защиты. При использовании электромагнитного трансформатора блок ставят в разрыв первичной обмотки. Для электронного трансформатора понадобится специальный блок с четырьмя вводами.

Читать еще:  Координационно-скоростная лестница

Уровень мощность блока выбирается исходя из суммарной мощности всех потребителей. При этом необходим некоторый запас мощности, обычно в пределах 50% от номинала всех приборов освещения.

Для нормальной работы защитного блока необходимо его охлаждение. Чтобы добиться поступления воздуха, в корпусе создают специальные отверстия.

Меры предосторожности

При перегорании лампочки происходит размыкание нити накаливания, что ведет к короткому замыканию. Вследствие этого существует опасность выхода из строя защитного блока. Чтобы не допустить этого, выполняют следующие действия:

  1. Защитное устройство устанавливают на максимально доступном участке (подрозетник или щиток). До потолочного блока добраться будет значительно сложнее.
  2. Устанавливают по выделенному автоматическому выключателю на каждую линию. Номинальный показатель выключателя подбирается с небольшим запасом, поскольку перепады тока при данном варианте подключения не принимаются во внимание.
  3. Не допускается установка защитного блока в помещениях с повышенным уровнем влажности.

Выбор защитного блока

При подборе подходящего устройства плавного пуска рекомендуется учитывать два фактора — мощность и производителя. О мощности блока сказано выше. Что касается брендов, наибольшей известностью обладают такие компании:

  • «Feron» (КНР);
  • «Camelion» (КНР);
  • «Шепро» (Россия);
  • «Гранит 1000», «Гранит 500» (Беларусь);
  • «Композит» (Россия);
  • «Вжик» (совместное производство России и Китая).

Самые популярные модели выпускаются компаниями «Feron» и «Гранит». Продукция китайского производителя отличается невысокими ценами. Как и большая часть изделий из Китая, блоки от компании «Feron» считаются не слишком качественными. Для них характерны следующие недостатки:

  • просадки напряжения, что нарушает работу светильника;
  • мигание лампы при подключении и в процессе функционирования;
  • регулярные помехи;
  • среднее качество пайки;
  • экономия на материалах, из которых изготовлен блок.

Продукция белорусской компании считается значительно более качественной. Однако «Гранит» не отличается компактностью, что в некоторых случаях является критически важным недостатком (например, при размещении в подрозетнике выключателя). Также следует отметить стоимость «Гранита» — более высокую, чем у китайских производителей.

Изготовление блока защиты

Схема плавного подключения к сети лампы накаливания довольно проста. Однако в ходе изготовления блока своими руками следует принимать во внимание некоторые технические нюансы. Также нужно соблюдать нормативные акты, касающиеся электротехнических приборов. В качестве примера ниже приведена схема, по которой работает самостоятельно изготовленный блок защиты.

На схеме, изображенной выше, показано плавное включение лампы накаливания. Причем полярность в расчет не принимается. Прибор подключается в разрыв фазы, чтобы создать последовательное подключение с переключателем. Последний должен быть одноклавишным.

При создании блока также необходимо учитывать такие обстоятельства:

  1. Полевой транзистор в начале работы прибора должен быть закрыт. Данный элемент принимает напряжение стабилизации, так как он включен в диагональ диодного моста.
  2. Конденсатор С1 получает заряд при прохождении напряжения по резистору R1 и диоду VD1 до достижения уровня 9,1 В. Данный уровень является предельным благодаря ограничивающему действию стабилитрона.
  3. Когда напряжение доходит до нужного уровня, транзистор понемногу открывается, что приводит к возрастанию тока и сокращению напряжения на стоке. Далее начинается плавный нагрев нити накаливания лампочки.
  4. Для нормального запуска необходим второй резистор, так как он дает возможность разрядки конденсатора после выключения электропитания светильника. В этот момент напряжение на стоке небольшое — порядка 0,85 В при силе тока около 1 Ампера.

Блок будет работать как в сетях со стандартным напряжением 220 В, так и при пониженном напряжении.

Приборы плавного пуска дают возможность существенно увеличить рабочий ресурс лампочек. Однако их установка сопряжена с соблюдением технических регламентов и требует хотя бы минимальных познаний в электротехнике. Если таковых не имеется, для выполнения монтажа лучше пригласить профессионала.

Как защитить лампочки от перегорания?

СОДЕРЖАНИЕ:

Одной из причин частого перегорания лампочек является скачок тока во время ее включения. Чтобы увеличить срок службы ламп накаливания и галогенных ламп, можно применить блок защиты, или другими словами, устройство плавного пуска.

Причина перегорания лампочек

Вспомним закон Ома для участка цепи. При включении лампы в сеть 220 (В) через нее начнет протекать пусковой ток, равный 220/52,4 = 4,19 (А).

Время протекания пускового тока зависит от скорости нагрева нити накаливания и составляет в среднем чуть меньше секунды.

За это время нить накаливания успевает нагреться и ее сопротивление увеличивается. И уже в рабочем режиме через лампу накаливания 75 (Вт) протекает номинальный ток, равный всего 0,29 (А).

Пусковой ток в 14,5 раз превышает номинальный ток лампы.

Ситуация с галогенными лампами аналогичная.

Чтобы увеличить срок службы ламп накаливания и галогенных ламп, можно применить блок защиты, или другими словами, устройство плавного пуска, например, Uniel Upb-200W.

Вот о нем мы сегодня и поговорим более подробно. Кстати, его стоимость в розничном магазине составляет около 150 рублей.

Принцип работы блока защиты ламп Uniel Upb-200W

Принцип работы блока защиты галогенных ламп и ламп накаливания заключается в следующем. Напряжение, подводимое к лампе, в течение 2-3 секунд плавно повышается от 0 до 170 (В).

Все предполагают, что напряжение на лампе в рабочем режиме составляет около 220 (В), но при замере выяснилось, что из-за падения напряжения на блоке, на нагрузку приходит всего 170 (В).

Из-за пониженного напряжения 170 (В) увеличивается срок службы лампы, правда при этом значительно снижается яркость лампы.

При уменьшении напряжения лампы всего на 10%, световой поток лампы накаливания уменьшается на целых 45%. А при уменьшении напряжения до 170 (В), яркость лампы уменьшится примерно на 60%.

А лучше вообще перейти на энергосберегающие лампы (КЛЛ, LED), которые имеют явные преимущества перед лампами накаливания и галогенными лампами.

К блоку Uniel Upb-200W можно подключать лампы с суммарной мощностью не более 200 Вт. Рекомендуется придерживаться запаса по мощности на 20-25%.

Например, к этому блоку подключать лампы суммарной мощностью не больше 160 Вт. Так этот блок будет служит дольше.

Лучше не перегружать блок защиты ламп, иначе он будет сильно греться и быстро выйдет из строя.

Место установки блока плавного пуска ламп

Блок защиты галогенных ламп и ламп накаливания можно установить в нескольких местах. Главное, чтобы к нему всегда имелся свободный доступ в случае его замены. Не нужно прятать его за гипсокартонными конструкциями и натяжными потолками.

1. На потолке. Блок можно установить у люстры (светильника) или в ее основании. Этот вариант является более предпочтительным.

2. В распределительной коробке или подрозетнике. Если блок имеет небольшие габаритные размеры, то его можно аккуратно разместить в подрозетнике выключателя или в распределительной коробке.

Размеры блоков напрямую зависят от их номинальной мощности. Блок Uniel Upb-200W имеет небольшие размеры, но в подрозетник трудно засунуть.

Почему первый вариант установки предпочтительней?

Потому, что блок должен иметь не только свободный доступ для его замены или ремонта, но и иметь приток воздуха для естественного охлаждения элементов схемы (конвекция воздуха). Для этого на его корпусе имеются специальные прорези-отверстия.

Подключение блока защиты галогенных ламп и ламп накаливания

Схема подключения блока защиты не сложная. Его можно подключить двумя способами, в зависимости от напряжения используемых ламп.

Если лампы в люстре или светильнике на 220 В, то блок защиты подключается последовательно в цепь с лампой.

В принципе, полярность проводов не имеет значение, главное, чтобы блок подключался в разрыв фазного провода, т.е. последовательно с одноклавишным выключателем.

1. Схема подключения блока защиты, установленного в подрозетнике одноклавишного выключателя, для ламп 220 В

2. Схема подключения блока плавного пуска, установленного на потолке, для ламп 220 В

3. Подключение блока защиты ламп на 6, 12 и 24 В, установленного в подрозетнике выключателя

Если лампы на 6, 12, 24 (В) и подключены через понижающий трансформатор, то блок подключается со стороны 220 В

4. Подключение блока плавного пуска для ламп на 6, 12 и 24 В, установленного на потолке

Рассматриваемый блок Uniel Upb-200W работает, как с электронными, так и с электромагнитными понижающими трансформаторами.

Из чего состоит блок защиты ламп накаливания и галогенных ламп?

Снимем заднюю крышку блока и достаем печатную плату.

Внешний вид электрической схемы, размещенной на печатной плате.

Вдаваться в подробности схемы не будем. Если вкратце, то на ней расположены: симистор, микросхема для его управления (8 ножек), диоды, конденсаторы и прочие полупроводниковые элементы.

В более мощных блоках симистор расположен на радиаторе для более эффективного охлаждения.

В конце статьи ответим на распространенный вопрос: «Не сгорит ли блок, если на нагрузке (лампе) произойдет короткое замыкание?»

Симисторы выбраны с некоторым запасом по току, поэтому при коротком замыкании должен в первую очередь отключиться автоматический выключатель.

Но встречаются случаи, когда при коротком замыкании на лампе выходит из строя блок (чаще всего в нем сгорает симистор), поэтому в таком случае нужно будет менять блок в целом или производить его ремонт.

Блок защиты ламп накаливания

При ремонте в квартире часто встаёт вопрос о выборе освещения — оно должно быть одновременно эстетичным, в меру ярким, но без излишества, и при этом желательно экономным — платить большие счета за электроэнергию из-за постоянно горящего света не хочется никому. Ещё не так давно особого выбора не было — все пользовались лампами накаливания и какие-то другие варианты если и были, то сильно специфичные, дорогие и ненадёжные. Сейчас же производители электротехники предлагают большой ассортимент как светодиодных ламп, которые в последнее время выходят на лидирующие позиции, так и «энергосберегаек», которые также вполне экономичны, но уже постепенно уходят в прошлое. Пользоваться лампами накаливания, казалось бы, в 2020 году нет никакого смысла — они потребляют большую мощность, отдают сравнительно небольшой световой поток, при этом сильно нагреваются и требуют установки в абажуры, либо на расстоянии от легковоспламеняющихся веществ. Но у них есть одно несравнимое преимущество перед светодиодными лампами — их световой поток наиболее естественный для человеческого глаза.

Читать еще:  Что такое шунт в электричестве

Помимо прочих перечисленных недостатков, лампы накаливания довольно часто перегорают, а если их используется сразу множество в квартире, это может стать целой проблемой, ведь для каждой замены нужно покупать новую, затем лезть к потолку и менять, что также приводит к дополнительным тратам. В лучшем случае внутри лампы просто перегорает спираль и свет гаснет, но также бывают случаи, когда баллон лампы раскалывается и засыпает комнату осколками — редкость, но такое явление также имеет место быть. Чаще всего лампочки перегорают в момент включения — это связано с тем, что холодная спираль имеет значительно меньшее сопротивление, чем уже светящаяся и разогретая до нужной температуры, около нескольких тысяч градусов. Поэтому при щелчке выключателя и подаче напряжения на лампочку происходит бросок тока — ведь изначально спираль холодная, в течение доли секунды она разогревается, сопротивление увеличивается и ток приходит в норму, лампа начинает потреблять номинальную мощность. И хоть этот переходный процесс длится всего долю секунды, иногда его бывает достаточно для того, чтобы бросок тока привёл к перегоранию спирали. Побороть это неприятное явление можно довольно просто — организовав плавное включение лампы, таким образом, чтобы спираль нагревалась постепенно в течение 0,5-1 секунды, это будет уже достаточно для исключения броска тока и перегорания спирали. Кроме того, кому-то такой эффект может показаться весьма приятным, когда после включения лампы свет зажигается не резко и вспышкой бьёт в глаза, а «разгорается» постепенно. Схема такой «приставки» представлена ниже.

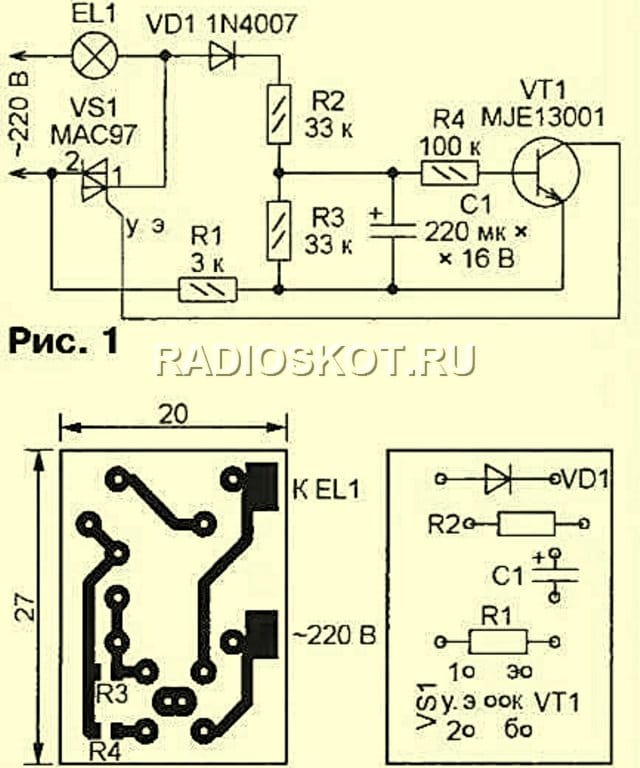

Под обозначением EL1 на схеме показана лампа накаливания — здесь она одна, но также можно устанавливать практически любое количество параллельно. Максимальная мощность нагрузки (т.е. лампы или ламп) для данной схемы может достигать 2 кВт, в зависимости от применённых деталей, но об этом подробнее позже. При параллельном включении мощность ламп будет суммироваться, таким образом, максимальные для схемы 2 кВт будут соответствовать 20-ти параллельно включенным лампам, по 100 Вт каждая, либо 40-ка лампам по 50 Вт каждая — то есть мощности с избытком. Подойдёт данная схема для использования с любыми лампами, в основе действия которых лежит излучение света от раскалённой спирали — либо те же лампы Эдисона, либо простые накаливания, либо галогеновые. Схема предназначена для использования в сети 220В — для коммутации низковольтных ламп она не подойдёт.

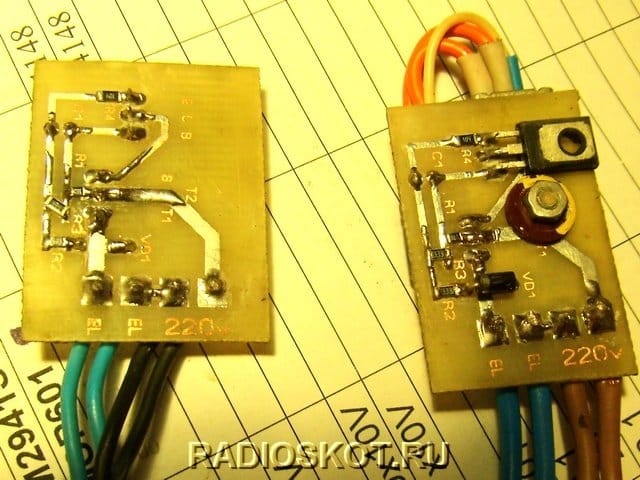

Всё устройство, плата целиком, помещается в термоусадку, таким образом конечные размеры будут минимальны. Обратите внимание, что при изготовлении самодельных устройств, рассчитанных на работу в сети 220В нужно быть предельно внимательным как в самом процессе сборки, так и при первом включении. Перед подачей напряжения нужно ещё раз проверить правильность всего монтажа, цоколёвку симистор, транзистора, удалён ли лишний флюс с платы, не замыкаются ли где-нибудь на плате дорожки случайно попавшей металлической стружкой. Правильно собранное устройство непременно порадует своей работой, ведь оно просто в изготовлении, не занимает много места и не требует покупки дорогих деталей, зато позволит существенно реже менять перегоревшие лампочки. В архиве ниже представлена два разных варианта печатных плат. Удачной сборки!

Блоки защиты галогенных ламп

Блок защиты галогенной лампы защищает ее от бросков тока при включении и от перенапряжений питающей сети, благодаря чему предотвращается перегорание лампы и увеличивается ее срок службы.

Нет в наличии товара

  • Печать

Применение блоков защиты галогенных ламп их подключение

Неприятная особенность галогенных ламп – перегорание при включении. Простые лампы накаливания также имеют такую особенность, но в меньшей степени. Перегорание галогенной лампы, как правило, происходит при включении, когда спираль накаливания еще холодная, и её сопротивление мало. В момент включения возникает большой скачок тока, с кратковременным выделением на спирали большой мощности.

Для продления срока службы галогенных ламп, существует специальное устройство – блок защиты галогенных ламп. Блок подключается последовательно с лампой и ограничивает ток в момент запуска. Ток проходящий через лампу, а значит и интенсивность свечения, плавно нарастают в течении первых секунд. Такой блок ещё называют прибором защиты, устройством защиты, устройством плавного пуска галогенных ламп. Устройство можно использовать для защиты как галогенных, так и простых ламп накаливания.

Установка и подключение блока защиты галогенных ламп.

Подключение блока не вызывает никакой трудности так как он имеет два вывода, а полярность не имеет никакого значения. Подключение лучше производить перед первой лампой в разрыв фазы. При этом сам блок легко прячется за подвесным потолком. Можно поместить блок защиты в подрозетнике за выключателем, правда удаётся это выполнить только при наличии свободного пространства за выключателем (например, в полых стенах или стенах из ГВЛ). Если для освещения применяются 12 В галогенные лампы в паре с обычным понижающим трансформатором, блок подключается в разрыв первичной обмотки.

Подбор блока защиты галогенных ламп производится исходя из суммарной мощности всех ламп, плюс запас 25-30%.

Ещё одна тонкость установки. Бывает, что галогенная лампа выходит из строя таким образом, что нить замыкается и превращается в короткое замыкание. Это может произойти в результате падения, тряски, и т.п. В таком случае блок защиты выгорает, и вся линия освещения перестает работать. Чтобы минимизировать неприятные последствия, лучше сделать следующее:
— установку блока защиты лучше делать в легкодоступном месте
— как говорилось выше, должен быть запас по мощности. Чем больше, тем надежней.

Cхемы электронных трансформаторов для галогенных ламп

Cхемы электронных трансформаторов — обзор наиболее популярных устройств

Cхемы электронных трансформаторов для галогенных ламп (ЭТ) – не теряющая актуальности тема как среди бывалых, так и очень посредственных радиолюбителей. И это не удивительно, ведь они весьма просты, надежны, компактны, легко поддаются доработке и усовершенствованию, чем существенно расширяют сферу применения. А в связи с массовым переходом светотехники на светодиодные технологии ЭТ морально устарели и сильно упали в цене, что, как по мне, стало чуть ли не главным их преимуществом в радиолюбительской практике.

Про ЭТ есть много различной информации относительно преимуществ и недостатков, устройства, принципа работы, доработки, модернизации и т.д. А вот найти нужную схему, особенно качественных устройств, или приобрести блок с нужной комплектацией бывает весьма проблематично. Поэтому в этой статье я решил изложить фото, срисованные схемы с моточными данными и краткие обзоры тех устройств, которые попадались (попадутся) мне в руки, а в следующей статье планирую описать несколько вариантов переделок конкретных ЭТ из этой темы.

Все ЭТ для наглядности я условно делю на три группы:

  1. Дешевые ЭТ или «типичный Китай». Как правило только базовая схема из самых дешевых элементов. Зачастую сильно греются, низкий КПД, при незначительном перегрузе или КЗ сгорают. Иногда попадается «фабричный Китай», отличающийся более качественными деталями, но все равно далекий от совершенства. Самый распространенный вид ЭТ на рынке и в обиходе.
  2. Хорошие ЭТ. Главное отличие от дешевых — наличие защиты от перегрузки (КЗ). Надежно держат нагрузку вплоть до срабатывания защиты (обычно до 120-150%). Комплектация дополнительными элементами: фильтрами, защитами, радиаторами происходит в произвольном порядке.
  3. Качественные ЭТ, отвечающие высоким европейским требованиям. Хорошо продуманны, комплектуются по максимуму: хорошим теплоотводом, всеми видами защит, плавным пуском галогенок, входными и внутренними фильтрами, демпферными, а иногда и снабберными цепями.

Теперь давайте перейдем к самим ЭТ. Для удобства они отсортированы по выходной мощности в порядке возрастания.

1. ЭТ мощностью до 60 Вт.

1.1. L&B

1.2. Tashibra

Два вышеизложенные ЭТ – типичные представители самого дешевого Китая. Схема, как видите, типовая и широко распространенная в интернете.

1.3. Horoz HL370

Фабричный Китай. Хорошо держит номинальную нагрузку, греется не сильно.

1.4. Relco Minifox 60 PFS-RN1362

А вот представитель хорошего ЭТ итальянского производства, оснащенный скромным входным фильтром и защитами от перегрузки, перенапряжения и перегрева. Силовые транзисторы выбраны с запасом по мощности, поэтому не требуют радиаторов.

2. ЭТ мощностью 105 Вт.

2.1. Horoz HL371

Подобный вышеизложенной модели Horoz HL370 (п.1.3.) фабричный Китай.

2.2. Feron TRA110-105W

На фото две версии: слева более старая (2010 г.в.) – фабричный Китай, справа более новая (2013 г.в.), удешевленная до типичного Китая.

2.3. Feron ET105

Подобный Feron TRA110-105W (п.2.2.) фабричный Китай. Фото родной платы не сохранилось, поэтому взамен выкладываю фото Feron ET150, плата которого очень похожа на вид и подобна по элементной базе.

2.4. Brilux BZE-105

Подобный Relco Minifox 60 PFS-RN1362 (п.1.4.) хороший ЭТ.

3. ЭТ мощностью 150 Вт.

3.1. Buko BK452

Удешевленный до фабричного Китая ЭТ, в который не впаяли модуль защиты от перегрузки (КЗ). А так, блок весьма неплох по форме и содержанию.

3.2. Horoz HL375 (HL376, HL377)

А вот и представитель качественных ЭТ с весьма богатой комплектацией. Сразу кидается в глаза шикарный входной двухкаскадный фильтр, мощные парные силовые ключи с объемным радиатором, защиты от перегруза (КЗ), перегрева и двойная защита от перенапряжения. Данная модель знаменательна еще и тем, что является флагманской для последующих: HL376 (200W) и HL377 (250W). Отличия отмечены на схеме красным цветом.

3.3. Vossloh Schwabe EST 150/12.645

Очень качественный ЭТ от всемирно известного немецкого производителя. Компактный, хорошо продуманный, мощный блок с элементной базой от лучших европейских фирм.

Читать еще:  Расчет мощности ибп

3.4. Vossloh Schwabe EST 150/12.622

Не менее качественная, более новая версия предыдущей модели (EST 150/12.645), отличающаяся большей компактностью и некоторыми схемными решениями.

3.5. Brilux BZ-150B (Kengo Lighting SET150CS)

Один из самых качественных ЭТ, которые мне попадались. Очень хорошо продуманный блок на очень богатой элементной базе. Отличается от подобной модели Kengo Lighting SET150CS только трансформатором связи, который чуть меньше размером (10х6х4мм) с количеством витков 8+8+1. Уникальность этих ЭТ состоит в двухступенчатой защите от перегрузки (КЗ), первая из которых самовосстанавливающаяся, настроена на плавный пуск галогенных ламп и легкий перегруз (до 30-50%), а вторая – блокирующая, срабатывает при перегрузе более 60% и требующая перезагрузки блока (кратковременное отключение с последующим включением). Также примечательностью является довольно большой силовой трансформатор, габаритная мощность которого позволяет выжимать с него до 400-500 Вт.

Мне лично в руки не попадались, но видел на фото подобные модели в том же корпусе и с тем же набором элементов на 210Вт и 250Вт.

4. ЭТ мощностью 200-210 Вт.

4.1. Feron TRA110-200W (250W)

Подобный Feron TRA110-105W (п.2.2.) фабричный Китай. Наверное, лучший в своем классе блок, рассчитанный с большим запасом мощности, а посему является флагманской моделью для абсолютно идентичного Feron TRA110-250W, выполненного в таком же корпусе.

4.2. Delux ELTR-210W

По максимуму удешевленный, немного топорный ЭТ с множеством не впаянных деталей и теплоотводом силовых ключей на общий радиатор через кусочки электрокартона, который можно отнести к хорошим только из-за наличия защиты от перегруза.

4.3. Светкомплект EK210

Согласно электронной начинке подобный предыдущему Delux ELTR-210W (п.4.2.) хороший ЭТ с силовыми ключами в корпусе TO-247 и двухступенчатой защитой от перегруза (КЗ), не смотря на которую достался сгоревшим, причем практически полностью, вместе с модулями защиты (отчего отсутствуют фото). После полного восстановления при подключении нагрузки близкой к максимальной снова сгорел. Поэтому ничего толкового про этот ЭТ сказать не могу. Возможно брак, а возможно и плохо продуман.

4.4. Kanlux SET210-N

Без лишних слов довольно качественный, хорошо продуманный и очень компактный ЭТ.

ЭТ мощностью 200Вт можно также найти в п.3.2.

5. ЭТ мощностью 250 Вт и более.

5.1. Lemanso TRA25 250W

Типичный Китай. Та же общеизвестная Tashibra или жалкое подобие Feron TRA110-200W (п.4.1.). Даже не смотря на мощные спаренные ключи с трудом держит заявленные характеристики. Плата досталась искореженная, без корпуса, посему фото оных отсутствует.

5.2. Asia Elex GD-9928 250W

По сути усовершенствованная до хорошего ЭТ модель TRA110-200W (п.4.1.). До половины залита в корпусе теплопроводным компаундом, что значительно усложняет его разборку. Если такой попадется и потребуется разборка, поставьте его в морозилку на несколько часов, а после в темпе отламывайте по кусочкам застывший компауд, пока он не нагрелся и снова не стал вязким.

Следующая по мощности модель Asia Elex GD-9928 300W имеет идентичный корпус и схему.

ЭТ мощностью 250Вт можно также найти в п.3.2. и п.4.1.

Ну вот, пожалуй, и все ЭТ на сегодняшний момент. В заключение опишу некоторые нюансы, особенности и дам парочку советов.

Многие производители, особенно дешевых ЭТ, выпускают данную продукцию под разными названиями (брендами, типами) используя одну и ту же схему (корпус). Поэтому при поиске схемы следует более обращать внимание на ее подобность, нежели на название (тип) устройства.

Определить по корпусу качество ЭТ практически невозможно, поскольку, как видно на некоторых фото, модель может быть недоукомплектованной (с отсутствующими деталями).

Корпуса хороших и качественных моделей как правило выполнены из качественного пластика и разбираются довольно легко. Дешевые нередко скрепляются заклепками, а иногда и склеиваются.

Если после разборки определение качества ЭТ затруднительно, обратите внимание на печатную плату – дешевые обычно монтируются на гетинаксе, качественные – на текстолите, хорошие, как правило, тоже на текстолите, но бывают и редкие исключения. Про многое скажет и количество (объем, плотность) радиодеталей. Индуктивные фильтра в дешевых ЭТ всегда отсутствуют.

Также в дешевых ЭТ теплоотвод силовых транзисторов либо полностью отсутствует, либо выполнен на корпус (металлический) через электрокартон или ПВХ пленку. В качественных и многих хороших ЭТ он выполнен на объемном радиаторе, который обычно изнутри плотно прилегает к корпусу, также используя его для рассеивания тепла.

Присутствие защиты от перегрузки (КЗ) можно определить по наличию хотя-бы одного дополнительного маломощного транзистора и низковольтного электролитического конденсатора на плате.

Если планируется приобретение ЭТ, то обратите внимание, что есть много флагманских моделей, которые по цене обойдутся дешевле, чем их «более мощные» копии.

Защита галогенных ламп с помощью электронного блока

С лампами накаливания современный человек знаком уже давно, и выходом их из строя, даже при первых включениях, уже не удивишь никого. Многие с развитием инновационных систем освещения перешли на источники света на основе светодиодов, и галогенных ламп. Светодиодные светильники не боятся частых включений или отключений в отличие от галогенных и лампочек накаливания. В галогеновый источник света добавляется специальный газ на основе паров брома или йода (пары галогена), который существенно повышает срок службы и температуру спирали, что, в свою очередь, повышает светоотдачу. Однако как и лампы накаливания галогеновые устройства света перегорают от резкой подачи питающего напряжения, то есть при включении. Чтобы продлить срок службы такого вида ламп и был создан прибор защиты, который обеспечивает плавность подачи напряжения. Использование такого электронного блока увеличивает срок службы галогенных ламп с 2–4 тыс. до 8–10 тыс. часов.

Галогенные лампы имеют ряд преимуществ и главное — это уменьшение габаритов колбы, что делает такой вид освещения очень компактным. За счёт малого объёма колбы, в которой расположена нить накала и пары газа, в ней увеличивается рабочее давление, что приводит к уменьшению скорости испарения нити накала.

Подключение и установка блока защиты

Защита галогенных ламп 220 вольт осуществляется с помощью специального электронного блока, который покупается и устанавливается отдельно. Подключение и принцип работы этого блока защиты галогенных ламп достаточно простой. Подключается он последовательно с лампой, так как нить накала чаще всего выходят со строя от резкого скачка напряжения и тока проходящего через неё, а это устройство выполняет функцию ограничения этих параметров в первоначальный момент включения.

Яркость вместе с током и напряжением плавно увеличивается в течение 1.5–2 секунд. Обычно такое электронное устройство, которое называется устройством плавного пуска, имеет два вывода, без конкретного уточнения фазного и нулевого проводника. Однако подключение его на фазный провод, то есть последовательно к выключателю освещения всё-таки более оправдано. Устанавливается он в монтажном коробе или же другом скрытном месте. От одного устройства защиты можно включать несколько ламп, в зависимости от мощности, на который рассчитан блок. Эта мощность обязательно должна быть указана в инструкции, предоставляемой заводом изготовителем или на корпусе устройства.

Если в выключателе освещения есть так называемая подсветка, то совместно с блоком защиты она работать не будет, так как блок будет разрывать цепь подсветки. Это можно устранить подключив параллельно устройству плавного пуска ламп обычное активное сопротивление от 40 кОм до 100 кОм и мощностью 1–2 ватта.

Если для организации освещения применяются лампы номинальным напряжением не 220 вольт, а пониженным 12 вольт, то блок защиты устанавливается перед понижающим трансформатором, то есть в цепи первичной обмотки. Мощность блока также выбирается согласно суммарной мощности источников света, это могут быть и галогенные лампы и накаливания, при этом делается запас в 20-30 процентов. Например, если суммарная мощность ламп 100 Вт, то стоит выбирать блок защиты на 130 Вт, а то и все 150, лучше пусть будет запас, чем устройство будет перегружаться и греться.

Подключение, конечно же, должно осуществляется при отключенном питающем автомате освещения, и не стоит забывать о мерах безопасности:

  1. проверке напряжения перед работой на токоведущих проводах;
  2. обеспечить защиту от случайной подачи напряжения другим человеком, для этого короб с питающими автоматами должен закрываться на ключ.

Прибор защиты галогенных ламп может выйти из строя после того, как одна из галогенных ламп выйдет из строя и приведёт к внутреннему короткому замыканию. Однако вероятность такого неприятного момента можно уменьшить если соблюдать несколько советов:

  • Мощность стоит брать с большим запасом, минимум 30%
  • Блок должен быть установлен в легкодоступном удобном месте. Например, в подрозетнике или же электрическом щитке с питающими автоматами.

Если есть возможность, то рекомендуется на линию питания системы освещения, в которой используется блок защиты установить отдельный автоматический выключатель. При этом ток отключения такого автомата, стоит выбирать как можно ближе к номинальному. При возникновении короткого замыкания шанс что автомат отключится будет больше чем выход из строя блока плавной подачи напряжения.

Выбор блока защиты галогенных ламп

Основными критериями при выборе нужного блока защиты галогенных ламп являются:

  • Мощность;
  • Производитель.

Если с мощностью уже разобрались подробно, то компании изготовители могут быть как отечественные, так и китайские, белорусские. Вот перечень некоторых названий:

  1. Китай — Feron, Camelion;
  2. Россия — Композит, Шепро;
  3. Белоруссия — Гранит

При выборе всё же стоит обратить и на корпус самого устройства и на упаковку. Они должны быть без видимых механических повреждений, и на них должны быть указаны основные параметры хотя бы мощность, и номинальное напряжение питания.

Видео о защите галогенных ламп с помощью электронного блока

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
