Распред коробка электрическая внутренняя

Распределительные коробки для электропроводки

Использование распределительной коробки при монтаже внутридомовой электросети позволяет существенно снизить риск возникновения пожара. Места соединения электрических проводов являются самыми проблемными с точки зрения пожарной безопасности. Электропроводку соединять следует именно в распредкоробке на стене, чтобы создать негорючий барьер между точкой потенциального возгорания и материалами интерьерной отделки.

Содержание

  1. Распределительная коробка
  2. Виды
    • По способу монтажа
    • По видам материала
    • Другие коробки
  3. Структура
  4. Установка
    • Пошаговая инструкция
    • Способы соединения
      • Скрутка
      • Пайка
      • Сварка
      • Клеммное
      • Опрессовка
    • Расключение
  5. Меры безопасности
  6. Заключение

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

  • открытые;
  • скрытые.

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

Другие коробки

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67».
Количество вводов может быть от двух до шестнадцати.

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

Распределение проводов в коробке

Структура и компоненты

Состоит распределительная коробка из корпуса с отверстиями под электрические кабели и крышки. Внутри могут присутствовать клеммы и зажимы. Но зачастую провода в распредкоробке соединяются скруткой и ничего дополнительного в ней нет. Однако стоит помнить, что если приходится соединять металлические и медные жилы, то делать это следует только посредством клеммных зажимов. Напрямую скручивать медь и алюминий нельзя.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

  1. Крепление коробки к стене согласно схеме разводки.
  2. Завод внутрь проводов с последующим их соединением между собой.
  3. Проверка собранной электрической сети.
  4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

  • скруткой;
  • пайкой;
  • сваркой;
  • клеммами;
  • опрессовкой.

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка. Самое важное здесь – не перетянуть зажимные болты.

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Меры безопасности

Самое главное при монтаже распределительной коробки – это соблюдение элементарных мер безопасности. Разные по металлу жилы соединять следует только через переходники, а не напрямую. Плюс нельзя путать фазу с нулем и заземлением. И перед закрытием распредкоробки декором, если выбран скрытый вариант электропроводки, следует проверить всю систему на работоспособность.

Стандартная цветовая схема для обозначения фазы

Заключение

Распаячная коробка является важным звеном внутренней электрической сети. Не стоит ею пренебрегать. Смонтировать ее самостоятельно не сложно, а проблем она предотвратить потом сможет много. Существуют разные виды этого электромонтажного изделия. И главное здесь – это правильно подобрать распредкоробку под нужную степень защиты и габариты, чтобы в ней уместились все провода. Серьезных сложностей с ее монтажом возникнуть не должно.

Смотрите также видео о

Коробки распределительные

Найдено в категориях:

  • Коробки распределительные скрытый монтаж (76)
  • Коробки распределительные наружный монтаж (593)

С этим покупают Посмотреть

Коробка универсальная для кабель-канала 85х85х45 (152шт)

  • Код товара 7534419
  • Артикул 40-0460
  • Производитель Промрукав

Сделано
в России

С этим покупают Посмотреть

Коробка распределительная 80х45мм скрытая IP30 гипрок

  • Код товара 9764126
  • Артикул КР1202
  • Производитель HEGEL

Сделано
в России

Коробка У-192 мягкий пластик

  • Код товара 2701340
  • Артикул У192
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка распределительная 100х40мм скрытая с крышкой IP20

  • Код товара 9764015
  • Артикул КР1105
  • Производитель HEGEL

Сделано
в России

Коробка распределительная 75х75х30мм белая без клемм, индивидуальная упаковка

  • Код товара 8244311
  • Артикул КРК2702-01-И
  • Производитель HEGEL

Сделано
в России

Коробка У-191 мягкий пластик

  • Код товара 4558247
  • Артикул У191
  • Производитель HEGEL

Сделано
в России

Коробка уравнивания потенциалов 85х85х40 КУП2603-И

  • Код товара 9465400
  • Артикул КУП2603-И
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка распределительная 113х113х45мм скрытая IP20 гипрок

  • Код товара 9764013
  • Артикул КР1201
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка распределительная 85х85х40мм IP55 индивидуальная упаковка

  • Код товара 6872318
  • Артикул КР2603-И
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка распределительная 100х100х50мм для наружного монтажа IP55

  • Код товара 9764003
  • Артикул КР2604
  • Производитель HEGEL

Сделано
в России

СКС-П (316)- Стальные! Красные!

Новая линейка хомутов из нержевеющей стали СКС-П (316) в красном цвете для бандажирования и крепежа в условиях агрессивных сред, повышенной вибрации, радиации, влажности и экстремального перепада температур, а также в противопожарных установках.

Алюминиевые кабельные каналы от Simon

Алюминиевые кабельные каналы от испанского бренда Simon — надежное решение для задач любой сложности

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Что такое «распределительная коробка» и где она применяется?

Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.

Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.

Распредкоробка для наружной проводки называется ещё накладной.Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55 , имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.

Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.

Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.

Другой вид монтажных коробок — подрозетники — используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение — фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.

Советы и рекомендации

Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей. В зависимости от толщины и количества проводов, предназначенных для сращивания или подключения, возможно, потребуется немного больше места, чем может предложить стандартное изделие, и тогда придется заменить существующую конструкцию, сделав выбор в пользу более глубокого или широкого варианта. Надо запомнить, что ни одно силовое соединение не должно происходить вне коробки — как в целях безопасности, так и из соображений удобства обслуживания.

Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.

Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта. Ваши распределительные коробки могут также потребовать размещения заземляющих проводов в дополнение к «горячим» и «нейтральным» кабелям.

Читать еще:  Действие электрического тока на человека

Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.

С ассортиментом распределительных коробок торговой сети «Планета Электрика» Вы можете ознакомиться в каталоге .

Зачем нужна распределительная коробка для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Всегда ли она нужна?

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.

Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

  1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
  2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

  • их назначение;
  • количество вводов;
  • класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

  • IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
  • IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
  • IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
  • IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
  • IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

  1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
  2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
  3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
  4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
  5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
  6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
  7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

Коробки распределительные электрические в Балашихе

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

Читать еще:  Схема Подключения Телефонной Розетки

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

Чтобы узнать, как купить коробку распределительную электрическую в Балашихе по доступной цене, воспользуйтесь нашим сервисом. Вы найдете дешевые товары и самые выгодные предложения с описанием, фото, отзывами и адресами. Цены и магазины недорогих коробок можно посмотреть в нашем онлайн интернет каталоге товаров Балашихи, а так же узнать, где продаются коробки распределительные электрические оптом в Балашихе. Если Вы представитель компании или магазина, добавьте свои товары бесплатно.

Описание распределительной коробки

Время на чтение:

Чтобы сделать правильную разводку электричества, соблюсти все правила ПУЭ или понять в теории электрику, необходимы минимальные знания в этой области. Что такое распределительная коробка, какие она имеет технические характеристики, виды распределительных коробок электропроводки, формы, степень защиты, сферы применения, разберется даже начинающий мастер. Ответы на эти и другие вопросы представлены в этой статье.

Что такое распределительная коробка

Электромонтажная, или распределительная, коробка — изделие для кабельного монтажа или отвода проводов. Используется для разводки электричества внутри помещения. В настоящий момент производится из разных материалов. Бывает различных видов и цветов.

Как выглядит электромонтажная коробка

Не стоит ее путать с подрозетником. Его используют, чтобы устанавливать механизмы розеток, выключателей и прочих электроустановочных изделий на стену.

Подробное описание устройства

К сведению! Распределительная коммутационная коробка — контейнер для электросоединений, клемм, позволяющий скрыть от глаз проводное разветвление. Производится из стали, алюминия, пластика, стеклопластика. Бывает круглой, квадратной, прямоугольной форм.

Технические характеристики

Распределительные коробки для наружной и внутренней проводки используются вместе с гофрированными, гладкими, армированными проводниками. В зависимости от вида и ассортимента рынка бывают из пластика, полистирола, металла.

Усредненные технические характеристики

Имеют разные внешние и внутренние размеры, большинство из них с диаметром 70-80 и глубиной 50-60 мм. Степень их защищенности IP55.

Виды распределительных коробок

Распределительная электрокоробка выпускается в оконечном и проходном варианте. Многопостовая секция получается соединением необходимых коробок, указанных двух типов. Зачастую изделие классифицируется по типу монтажа. Есть внешняя и внутренняя модель, для открытой и скрытой проводки.

К сведению! Кроме классификации по типу монтажа, существует градация распределительных коробок по назначению, безопасности. Такая классификация действует в помещениях, где нужно защитить большое количество промышленного электрооборудования от агрессивной внешней среды.

По безопасности бывают изделия классические, пылезащищенные, брызгозащищенные и пожаростойкие, имеющие повышенную прочность. Первые применяются в обычных, производственных помещениях снаружи. Рассчитаны на стандартный показатель напряжения 220 В. Имеют крышку без прокладки из резины и стандартные резиновые уплотнительные каемки. Вторые предназначены для объектов, где находится высокое содержание пыли и требуется защитить провода от нее, чтобы система электроснабжения работала и исправно.

Брызгозащитные распределительные коробки с клеммами используются для скрытой проводки в помещениях, где высокая влажность воздуха. Они покрыты специальными резиновыми прокладками и уплотнителями. Пожаростойкие, применяются там, где производятся пожароопасные работы.

Вариант размещения и способ крепления

Внешняя модель закрепляется поверх стены. Такой вариант используется при оборудовании офисных, промышленных и коммерческих помещений. В частном доме такими распределительными коробками оборудуют подсобки и комнаты технического назначения.

Внешняя модель

Внутренняя модель предназначена, чтобы закреплять провода в проеме стенки или перегородочных пустотах так, чтобы проводка, которая была проложена в каналах, не выходила наружу. Крышка на таком изделии после монтажа или проводного соединения скрывается с помощью штукатурки или шпаклевки.

Внутренняя модель

Наиболее популярен навесной способ крепления, но есть и напольный. Как правило, второй чаще всего используется в промышленности.

Обратите внимание! По способу закрывания есть модель с простой крышкой и крышкой, закрывающейся шурупом или винтом.

Форма и размеры изделия

По форме распределительная коробка бывает круглой, квадратной, прямоугольной, с гладкими, перфорированными, конусными стенками. По защите корпуса бывает не защищенной, защищенной и герметичной. По размерам маленькая, средняя и большая. По способу ввода кабеля есть изделие для трубы, гофры, кабеля.

Количество и размеры отверстий в корпусе

Согласно номенклатуре, есть распаячная модель. Она используется для разводки электричества в доме, промышленном цеху. В ней находится от двух до четырех отверстий. Есть распределительная модель с шестью корпусными отверстиями для узловых кабельных соединений.

Стандартное количество отверстий

К сведению! Также имеется установочная модель. Это подрозетник. В ней 2-6 отверстий.

Материал

Распределительная клеммная коробка бывает в основном пластиковой и металлической. Пластик имеет отличные диэлектрические свойства, он дешевый. Изделия из него выпускаются разных форм и размеров. Они комплектуются резиновыми уплотнителями, монтажными планками и фиксирующими винтами. Модели долговечны, поскольку пластик не разрушается естественным образом.

Металлическая распределительная коробка используется на складе, в ангаре, мастерской и промышленном секторе. Она применяется там, где нужно не только прикрепить электропровода, но и защитить их от неблагоприятных факторов производственных помещений. Изделия из металла создаются штамповкой, последующей грунтовкой и окраской. Фиксация крышки достигается винтовым соединением. Герметичность конструкции повышается резиновыми уплотнителями и крышками.

Читать еще:  При каком напряжении выгоднее передавать электрическую энергию в линии электропередач при заданной мощности

Обратите внимание! Коробки из пластика обладают достойной степенью защиты оболочки. Литой фторопласт или пропилен устойчив к действию химических веществ. Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени. Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу.

Степень защиты оболочки

По степени защиты есть семь видов распределительных коробок:

  • IP 20 для электрических приборов, которые можно применять только в сухом помещении. Такие изделия не защищены от воды, снега и прочих жидкостей;
  • IP 30 для устройств, размещенных в сухих помещениях, поскольку такое оборудование не оснащено защитой от влажности;
  • IP 44 для приборов, ограниченно используемых на улице, во влажных местах, под навесом и козырьком, в помещениях, где повышенная влажность;
  • IP 55 для электрооборудования, подверженного атмосферному воздействию, защищенного от пылеобразования и временного попадания влажности. Распространенные электромонтажные модели распределительных коробок. Зачастую многими производителями электрических, технических изделий указывается именно представленная степень IP;
  • IP 65 для электрических устройств, сильно подверженных атмосферным осадкам. Такие распределительные коробки считаются целиком защищенными от пыльных частичек и воды, могут быть использованы на улице;
  • IP 67 для электрооборудования, подверженного сильному атмосферному воздействию. Коробки, которые можно размещать на земле или прямо в грунте;
  • IP 68 для устройств, которые можно погружать в воду.

Что касается выбора изделия по степени защиты, необходимо приобретать распределительную коробку в зависимости от эксплуатационных условий. Чтобы установить подрозетник в квартире, достаточно использовать IP55. В 99 % случаев они выполняют свою функцию отлично.

Первая степень защиты

Важно! Чтобы соблюсти степень защиты при монтаже, необходимо вводы таких изделий защитить сальниками по диаметру кабеля, ПВХ-трубы и гофры.

Где используется

Распределительные коробки предназначены, чтобы делать проводку и монтировать розетки, выключатели в сплошные части кирпичных, бетонных стен. Они устанавливаются в полые стенки или перегородки, в различные электроустановочные изделия, в частности, диммеры. Те виды, которые предназначены для наружного монтажа, используются в среде, где повышена влажность, запыленность, химическая и коррозийная агрессивность.

Разводка по дому

Они нужны, чтобы создавать длительную, безопасную, контролируемую проводку, телефонный стык, розетку, выключатель, регулятор освещенности и устройство связи. Распределительные, монтажные коробки защищают кабельные соединения жил от внешних воздействий. Они создают эстетический вид интерьера, фасада.

Структура коробки

Любая распределительная коробка имеет такую структуру, которая защищает кабели внутри нее от пыли, влаги и прочих факторов агрессивной окружающей среды. Она состоит из прямоугольной, круглой, треугольной пластиковой, металлической оболочки и специальных перфорированных отверстий. Последние нужны, чтобы можно было вводить внутрь кабеля.

Конструктивные особенности

Обратите внимание! Нередко коробка включает в себя крышку, уплотнитель, крепеж для фиксации, борозды для крепления и прочую фурнитуру.

Как правильно использовать

Проводники внутри коробки прокладываются не хаотичным образом, а по четким правилам, которые прописаны в ПУЭ. Проводники идут по верху стены, но не ближе 15 см от потолочного покрытия. По достижению участка разветвления они опускаются вниз вертикально. На ответвлении заводятся в коробку. Остальные кабели соединяются с первым в рамках имеющейся электрической схемы.

Для внутренней распределительной коробки в стене создается ниша. На поверхности располагается только крышка, устанавливаемая на том же уровне, где есть материал отделки. Допускается покрытие крышки декоративными материалами. Важно сделать так, чтобы в любой момент можно было снять крышку с монтажного подрозетника, не разрушая стену и декоративное покрытие.

Выбирать распределительную коробку нужно внимательно, поскольку от этого будет зависеть сохранность электросоединений. Правильно выбранная, поставленная модель на протяжении всего времени будет исправно служить и выполнять основное предназначение. Будет обеспечивать безопасность и эффективность работы системы.

Правильное использование

Распределительная, электромонтажная коробка — изделие для кабельного монтажа, отвода проводников с целью их изоляции, повышения пожарной безопасности. Имеет оптимальные технические характеристики, чтобы сделать качественную разводку по дому или промышленному объекту. Бывает разных видов, которые обладают своими особенностями. При выборе важно учитывать условия использования и правила безопасности.

Назначение и разновидности распределительных коробок для проводки

Распаечная коробка относится к категории электрораспределительных изделий, используемых при обустройстве проводных линий внутри помещений и снаружи. Ее функциональное назначение следует из названия, означающего приспособление для расключения отдельных проводников. Наличие у коробки съемной крышки обеспечивает ремонтному персоналу свободный доступ к внутренним частям разводки при необходимости изменения порядка коммутаций. В бытовых сетях это приспособление применяется для сборки силовых шин и последующей их разводки по конкретным потребителям в квартире.

Виды распределительных коробок

Различные образцы распредкоробок для электропроводки отличают по способу установки, а также по типу материала, используемого при их изготовлении и по ряду других признаков. Согласно первому из этих критериев они выполняются в следующих модификациях:

  • для внутреннего или скрытого монтажа;
  • для наружной установки (накладные коробки).

Первый тип установочных изделий помещается в заранее подготовленные ниши, высверленные в стене специальной насадкой типа «коронка». Подводимые к ней проводники также монтируются скрытно в специально подготовленных для этого штробах. При наружной установке коробка распределительная крепится непосредственно на стену или на специальный подрозетник из пластика (фанерной заготовки). Для стен, отделанных гипсокартонными листами, чаще всего применяется скрытый способ монтажа.

По типу используемого материала все известные виды распределительных коробок для электропроводки делятся на пластиковые и стальные изделия. Для изготовления второй разновидности применяется листовая луженая сталь или сплавы алюминия, не подверженные коррозии. В коробках, имеющих максимально защищенное исполнение, предусматривается герметичная изоляция из прокладок, а также плотно завинчивающаяся крышка.

Металлический корпус гарантирует сохранность размещенных в нем проводников при возгорании на время, достаточное для срабатывания устройств защиты.

Пластиковые корпуса электрических распрекоробок не такие надежные, как у их металлических аналогов. Несмотря на это они обладают следующими положительными качествами:

  • устойчивость к окислению;
  • хорошие изоляционные свойства (не проводят электрический ток);
  • легкость и дешевизна.

Разветвительные коробки различаются по своей форме и могут быть квадратными, круглыми и прямоугольными. Распаячная коробка округлой конфигурации оптимально подходит для линий с небольшим количеством соединений и открытого монтажа. При большом числе жил удобнее использовать прямоугольные пластиковые или металлически изделия.

При необходимости внутреннего монтажа круглая коробка считается более удобной, поскольку выбирать под нее нишу в стене проще.

Геометрические размеры коробок для проводов зависят от общего количества проводников и их сечения.

Преимущества использования распредкоробок

Правильно подобранная по типу и грамотно установленная на выбранном месте распредкоробка обеспечивает пользователю целый ряд преимуществ.

  • При данном подходе к организации сборочных узлов необходимость в поиске свободных жил для проведения нужных коммутаций отпадает.
  • Зная, где расположены электрические наружные распредкоробки, останется лишь подключать новый прибор к действующей электропроводке, воспользовавшись их внутренней разводкой.
  • Найти место расположения при скрытом монтаже также несложно – для этого потребуется обследовать участок стены над розеткой.
  • Обычно на расстоянии примерно в 3-5 см от потолка удается обнаружить забеленную пластмассовую крышку коробки, которую необходимо просто вскрыть.
  • Внутри можно создать надежное соединение проводников, гарантирующее высокое качество коммутаций.

За счет использования скрытого монтажа распределительного короба его наличие не нарушает общего интерьера помещения. Если используется открытый монтаж, жгут из комплекта соединительных проводников прокладывается в декоративном кабельном канале.

Внутреннее устройство и принцип коммутации

Внутреннее пространство типовой коробки условно разделено на 4 зоны с примыкающими к ним наружными стенками. В каждой из них имеется перфорированное отверстие (обычно – круглой формы), в которое заводятся кабельные жгуты. Один из них идет от распределительного щита с линейным автоматом и имеет в своем составе фазный и нулевой проводники.

При необходимости коммутации с двух соседних сторон заводится проводка, идущая от выключателей и розеток, расположенных в данном ответвлении. По завершении всех требуемых расключений жилы кабеля шлейфом выводятся по направлению к соседнему участку комнаты.

Когда в тупиковых помещениях устанавливаются оконечные коробки, число задействованных отверстий может быть меньше.

Размеры внутренних пространств распределительного приспособления позволяют размещать в нем элементы стандартных соединителей.

Способы соединения проводов в распредкоробке

Известно множество вариантов соединения монтажных проводников в распредкоробке. Выбор конкретного способа коммутации зависит от материала подводимых жил (медь или алюминий), окружающих условий, а также от сечения проводников.

С учетом перечисленных факторов соединять расключаемые провода внутри коробки допускается следующими методами:

  • простой скруткой с последующей пайкой образовавшегося контакта;
  • посредством специальных клеммных колодок;
  • болтовым соединением;
  • самоизолирующими зажимами СИЗ или «орехами»;
  • пружинными клеммниками типа «Wago».

Примитивная скрутка с последующей пайкой применяется только в тех случаях, когда соединяются проводники из однородных материалов. Медные и алюминиевые шины объединять таким способом не допускается.

За счет применения пайки скрутка обеспечивает высокое качество сочленения и применяется обычно при ограниченности места внутри коробки из-за невозможности размещения соединительных элементов. К достоинствам этого способа относят простоту и дешевизну образования скрутки, а к недостаткам – сложность демонтажа и потребность в дополнительном инструменте – электропаяльнике.

Клеммные колодки оптимально подходят для обустройства надежного соединения проводов из различных материалов внутри металлической распаечной коробки, например. Применяемые для этих целей изделия изготавливаются из пластика и имеют внутри контактную латунную втулку с винтами. После заведения проводов с двух сторон на 5-7 мм они надежно фиксируются винтовым зажимом. Пластиковый корпус обеспечивает надежную изоляцию контактов от металлического корпуса короба.

Болтовое соединение – достаточно простой, но эффективный способ соединения проводников без их непосредственного контакта. Для его обустройства потребуется лишь болт, три шайбы и гайка. Подготавливается оно так:

  1. На болтовую резьбу надевается шайба, а затем накручивается очищенная от изоляционной оболочки жила одного из проводников.
  2. Поверх нее накладывается еще одна шайба, на которую таким же способом накручивается оголенный конец второго провода.
  3. В завершении оформления контакта на жилу накладывается третья шайба, а затем вся эта сборка зажимается крепежной гайкой.

Классическое болтовое соединение отличается дешевизной крепежных деталей, простотой обустройства соединений, а также возможностью объединения медных и алюминиевых проводников. К недостаткам относят не очень качественную фиксацию концов разнородных шин и необходимость закрытия соединения оболочкой из изоляционного материала. Кроме того, оно с трудом размещается в пределах настенной коробки, что объясняется большими размерами используемого болтового изделия.

Самоизолирующиеся контакты изготавливаются в виде пластмассового колпачка, в котором размещается особая пружина для фиксации оголенных концов проводников. К числу достоинств этих соединителей относят сравнительно невысокую стоимость и наличие в конструкции огнестойкого пластика. Также отмечается простота обустройства контактного соединения и большой выбор цветовых оттенков колпачков. К недостаткам СИЗ относят невысокую надежность крепления, а также невозможность использования для объединения алюминиевых и медных проводников.

Пружинные колодки Wago позволяют без труда образовать надежный контакт разнородных проводников с помощью особого рычажного зажима. Перед их применением в месте соединения с жил потребуется удалить изоляцию. Этот способ практически не имеет недостатков, за исключением высокой стоимости самих клемм.

Особенности монтажа коробок в опасных условиях и их обозначение на схемах

К опасным условиям монтажа распределительных коробок и обустройства внутренних соединений относят следующие ситуации:

  • размещение в ванных помещениях;
  • прокладка электропроводки в подвальных пространствах;
  • обустройство соединительной коробки поблизости от земли или в условиях повышенной влажности (при подключении погружного насоса, например);
  • использование для уличного освещения.

В этом случае проводники соединяются только методом пайки. Допускается делать скрутку и лудить образовавшееся соединение.

Ввод кабеля в короб уплотняется особо тщательно и чаще всего заливается силиконом. Прокладываемая в земле магистраль вместе с распредкоробкой помещается в металлической трубе, исключающей разрушение изделия грызунами. Кроме того, согласно требованиям ПУЭ такие линии обязательно заземляются. Рассмотренные меры безопасности в основном касаются металлических распаячных коробок, в которых прямой контакт с фазным напряжением грозит пользователю ударом тока.

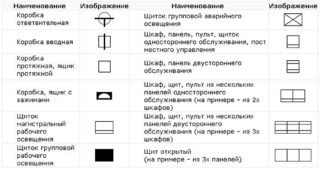

Обозначение на схеме

Для обозначения коробок на электрических схемах применяются специальные значки, обычно в виде круга или квадрата с подводимыми к ним прямыми линиями. По своей привязке к графическим символам они подразделяются на следующие категории:

  • вводные коробки;
  • ответвляющие изделия;
  • проходные распределители;
  • оконечные (тупиковые) коробки.

Каждый из обозначаемых тем или иным значком элементов выполняет свою функцию, что и проявляется в различии их графических отображений (согласно ГОСТ 2.755-87).

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
