Почему термопот постоянно кипятит воду

Ремонт термопота своими руками

Устройство термопота

Термопот по своей сути, это электрический чайник совмещенный с термосом. В отличии от электрочайника в конструкцию термопота добавили дополнительный ТЭН, используемый для подогрева воды и контроллер управляющий его работой и поддержанием температуры в пределах 75º — 95º C. Во многих термопотах, кроме того, установлен насос для подачи воды. Бак для нагрева воды закрыт кожухом, который защищает от ожогов и служит внешней оболочкой термоса, снижая расход электричества на поддержание температуры. Если кожух изготовлен из металла, он заземляется (см. электрическую схему) для защиты от поражения током. Все основные узлы термопота размещены в основании корпуса.

Электрическая схема термопота

Принципиальная электрическая схема термопотов различных моделей и производителей несущественно отличается от приведенной ниже:

Принципиальная электрическая схема термопота с двумя датчиками температуры (рис. 2) (Электрическая схема термопота Elenberg-TH630)

Детали и узлы используемые в термопоте:

Водяная помпа — электродвигатель с крыльчаткой в герметичном корпусе, при включении подает воду к носику термопота. Питание 12в постоянного тока. Крепится с помощью кронштейна винтами к корпусу через силиконовую прокладку, что защищает мотор от перегрева. Сама крыльчатка крутится за счет магнита, очень интересная конструкция, магнит на валу моторчика вращает крыльчатку с аналогичным магнитом.

Датчик температуры (термовыключатель, термореле) — нормально замкнут, при достижении необходимой температуры (95º — 125ºC) размыкает контакты. Рассчитан на коммутацию 10А 250В. Крепится к поверхности бака с помощью винтов, для лучшего теплового контакта используется термопаста, типа КПТ-7.
Проверить его можно мультиметром, включив его на прозвонку и разогрев датчик температуры до температуры выше 125ºС, при превышении порогового значения контакты размыкаются.

нагревательный элемент термопота

ТЭН термопота — нагревательный элемент состоящий из двух ТЭНов (кипячение, подогрев) крепится в основании бака.
Сопротивление ТЭНа подогрева 650-700 Ω, ТЭНа кипячения 65-90 Ω.

Принцип работы электрического термопота

ТЭН подогрева воды включен постоянно (отключаются все ТЭНы только в случае отсутствия воды в баке, т.е., когда температура бака свыше 125°), при понижении температуры в баке до 75º (например, если долить холодной воды) включается ТЭН кипячения. Когда температура достигает 95º, термопот отключает режим кипячения и переходит в режим подогрева. Потребляемая мощность в режиме подогрева ≈70-100 ватт, в режиме кипячения 700 — 2500 ватт, в зависимости от модели термопота.

В случае выкипания воды в баке, температура резко возрастает и когда достигает 125º термовыключатель (F1 рис.1, FU1 рис.2) разрывает цепь питания термопота, до понижения температуры.

Основные неисправности термопота и способы устранения

Термопот не включается

  1. При включении термопота не включается режим кипячения, водная помпа работает.
    Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.
  2. При включении термопота не включается режим кипячения, водная помпа не работает.
    Проверить датчики температуры (F1 рис.1, FU1 или SF2 рис.2). Возможно поврежден провод или вилка шнура питания. Возможен обрыв проводки в цепи питания.

Термопот не выключается

Термопот кипятит воду постоянно — неисправен датчик температуры (SF1 рис.2). Неисправно реле K1 (рис.1,рис.2).

Термопот часто включается в режим кипячения

Вышел из строя ТЭН подогрева воды, прозвонить, заменить если вышел из строя. Возможен обрыв цепи питания ТЭНа подогрева.

Термопот не кипятит воду

Термопот долго закипает

Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.

Не работает насос термопота

Лучшей благодарностью для автора будет, если Вы поделитесь этой записью или подпишитесь на наш канал на Яндекс Дзен поощряйте тексты лайками и репостами!
Если Вам нужна помощь или совет, спрашивайте, задавайте вопросы в комментариях к статье.
Читайте:

100 советов мастеру от Золотых рук

  • Подключение датчика движения
  • 5 комментариев к “Ремонт термопота своими руками”

    Здравствуйте! У меня термопот после кипячения не поддерживает заданную температуру. Я думаю датчик который отвечает за эту функцию сгорел. Только не знаю где он находиться и как выглядит. И можно его проверить мультиметром на работу. Спасибо! Термопот/модель LE 5001 Артикул 001096

    блин, ну вы прикалываетесь?! перечитайте статью, все подробно, с картинками…

    просто хотел добавить,что тн 2 служит как сопротивление ограничивающие ток для питания электродвигателя и если тн 2 перегорит, то просто не будет работать помпа ,а вода будет кипятиться по прежнему. Сгоревший тэн,что-бы его не разбирать можно заменить подключением конденсатора 1,5мкф на 400 вольт прямо на колодку где выходят контакты ТЭНа. Правда к диодам vd1 и vd2 придётся добавить еще 2 диода и включить их по схеме диодного мостика, что в принципе не сложно.

    Включався через минути переключення на підігрів що може бути а так все працює

    скорее всего залил водой плату контроллера, либо перемкнуло провода в шлейфе

    Сообщества › Сделай Сам › Блог › Термопот. Форумчане требуется помощь.

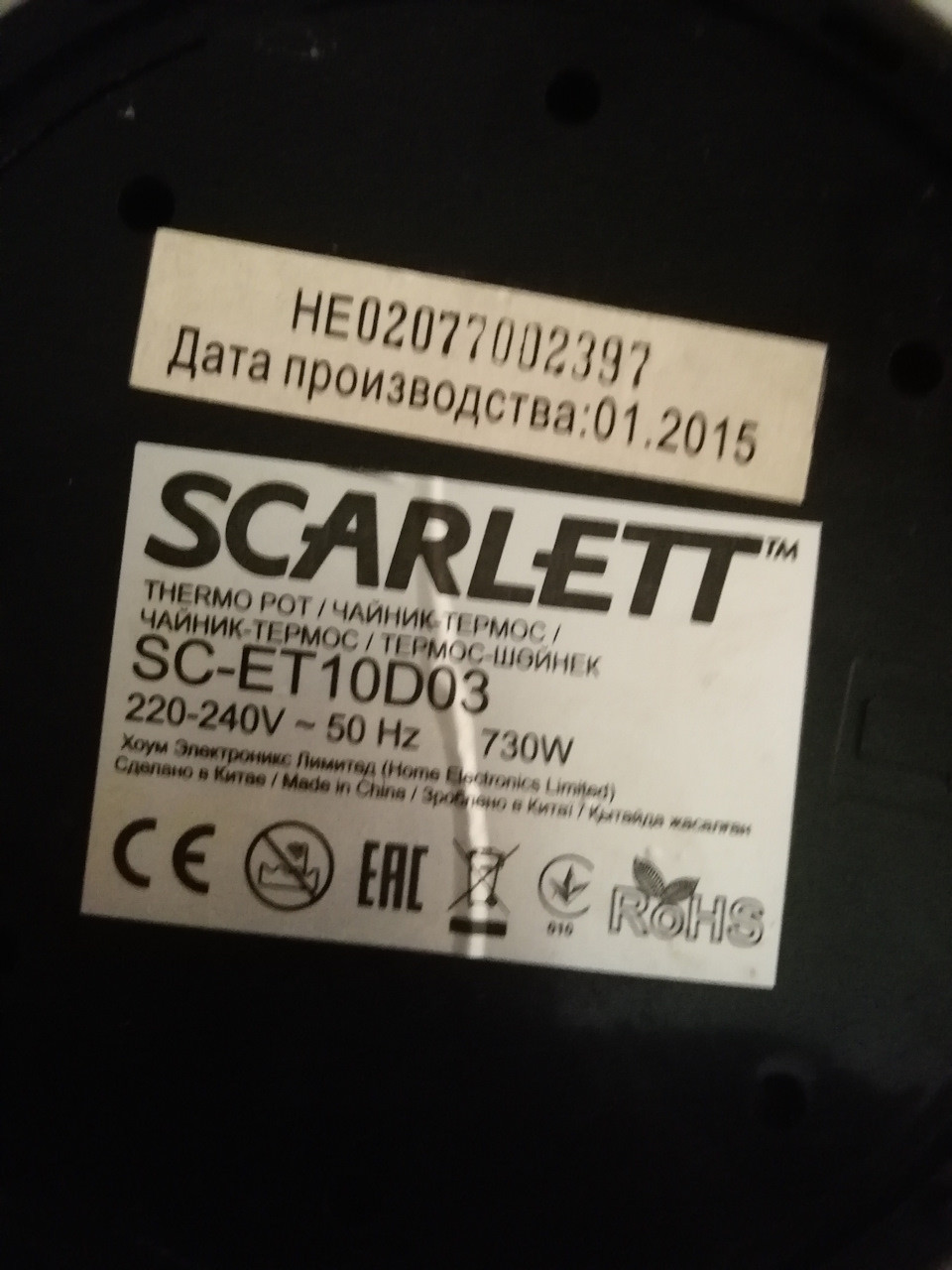

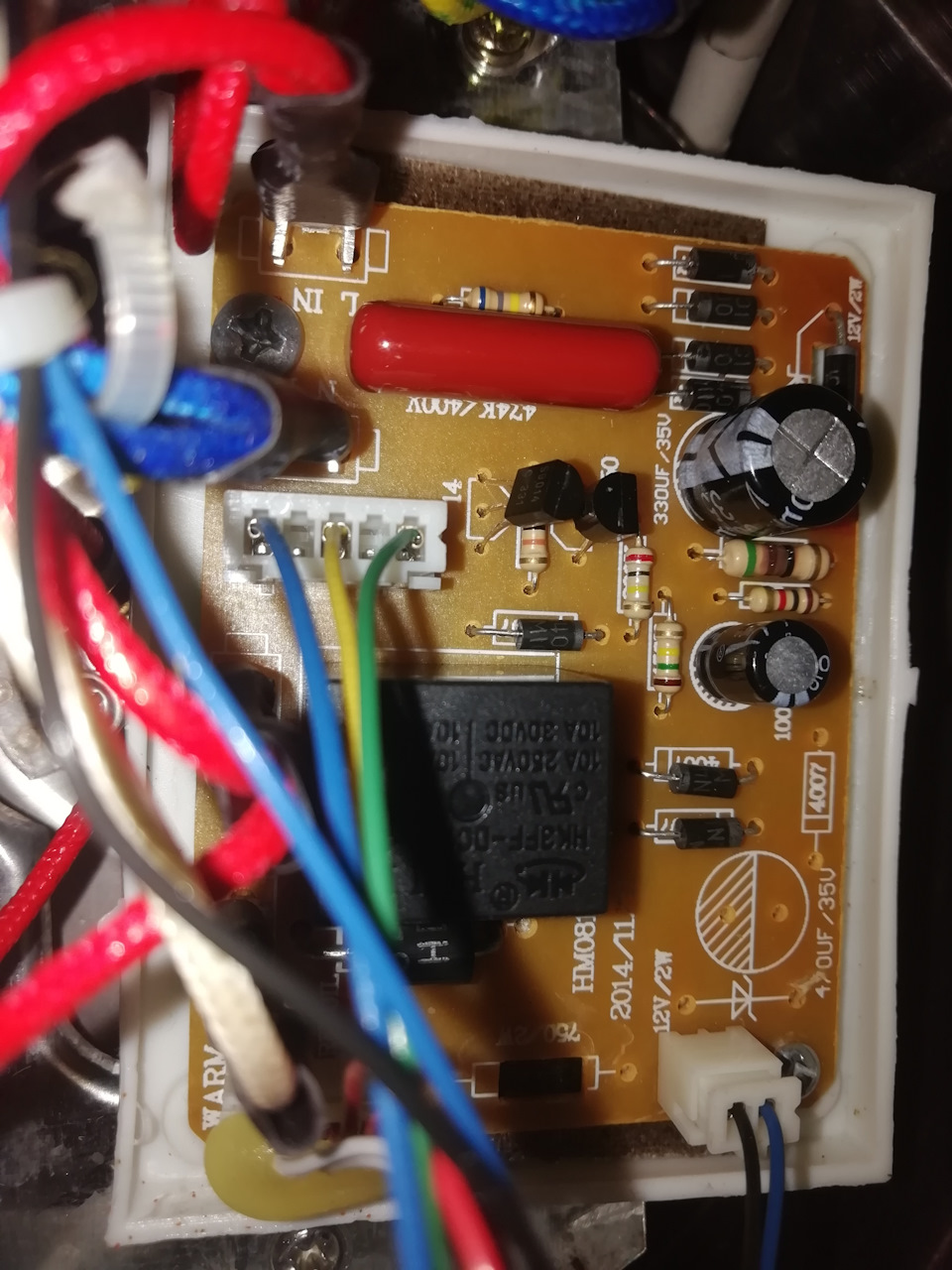

    Уважаемы форумчане требуется ваша помощь в ремонте термопота. Предыстория такая, работал работал и тут, не с тог ни сего, начал лить воду при включении в сеть, проверил кнопки кнопки рабочие, посоветуйте в чем может быть причина.видимых выгоревших элементов нет.Мой уровень в радиолектронике минимальный.

    Метки: термопот, ремонт, при включении в сеть льет термопот.

    Комментарии 71

    Починили? Не так давно тоже термопот лил постоянно. Схема там примитивная. Моторчик включается через кнопку-микрик. Микрик для слаботочных цепей и ни как не расчитан на коммутацию больших токов. Он просто подгорает, слипается и начинает коротить. Микрика как правило два стоит. Сверху и снизу где кружку подставляют. Менять или кнопку помощней колхозить. Себе поставил реле разгрузочное.

    Нет, еще руки не дошли, но думаю терпение и труд все перетрут))

    Термопод- зло неимоверное.

    Чего ж злого такого

    Была точно такая же проблема термоподе полярис. Беда была в том что на плате с кнопками где подключается разъем, в части которая припаяна стало коротить два соседних контакта, видимо которые замыкаются кнопкой при наливе. В первый раз я прочистил канцелярским ножом между дорожками у контактов, хватило на четыре месяца. В последний раз это повторилось на прошлой неделе, опять стало коротить. В этот раз я просто перерезал дорожки у контактов разъема и припаял провода напрямую к плате. Пока все отлично.

    «видимых выгоревших элементов нет».А как же резистор подгоревший на 51 Ом, тот что возле конденсатора?Отследить его цепь надо, скорее всего он идет к одному из транзисторов.Транзистор этот управляет либо клапаном либо мотором, он скорее всего пробит.

    у меня такое было разобрал почимтил собрал все работает просто забился накипью от воды

    Популярные диеты

    Статьи, новости, советы

    Почему термопот постоянно кипятит воду

    Термопот – это дуэт термоса и электрического чайника, который предназначен для хранения воды постоянной температуры (близкой к кипению). Это достигается путем самостоятельного повторного нагрева жидкости, когда она остывает ниже заданного уровня. Процесс происходит постоянно, пока в чайнике находится жидкость, или пока его принудительно не отключат от электрической сети. Но, как и любой другой электроприбор, эта техника тоже выходит из строя. Однако не стоит расстраиваться и сразу нести ее в сервис. Если поломка не очень серьезная, то вполне возможен ремонт термопота своими руками.

    Принцип работы термопота

    Чтобы понимать причины возникновения поломок и лучше представлять, как отремонтировать термопот, следует ознакомиться с принципом его работы. Сначала устройство кипятит воду, как обычный чайник, а затем в действие вступает модуль управления прибора, который посредством терморегулятора следит за заданной минимальной температурой жидкости и, как только она опустится ниже нормы, сразу включает повторное кипячение. Для подогрева термопот использует второй ТЭН, который всегда менее мощный, чем основной, так как его функционирование очень быстротечно.

    Читать еще:  Виды и типы цоколей обычных и специфических ламп освещения

    Из-за больших габаритов и немалого веса термопота, для налива кипятка в чашку предусмотрена встроенная помпа. Она может питаться от электричества, как у изделий фирмы Marta. Такой насос допускает возможность настройки авторозлива через модуль управления. Также бывает механическая (ручная) помпа, как у MAGNIT RTP-002, тогда жидкость выкачивается в кружку ручным способом через специальный носик. Многие модели (например: Vitek vt 1187 gy, Saturn ST-EK8032, Mystery MTP-2403 и чайник термос Bravo TA-65 S) имеют оба вида насосов.

    Помимо вышеперечисленных деталей (модуля управления, терморегулятора, двух ТЭНов и помпы), схема в обязательном порядке включает термостат (иногда два, как у изделий фирмы Maxwell и Scarlett) и термопредохранитель. Их основной задачей является не допустить перегрев и возгорание прибора. Для корректной работы электрического насоса и модуля управления предусмотрен блок питания с понижающим трансформатором.

    В основном все термопоты работают по одной общей схеме и разнятся лишь в мелочах. Например, некоторые модели укомплектованы таймером автовключения. В бюджетных вариантах может отсутствовать маломощный ТЭН (как в изделиях фирм Vitek и Magnit). Но есть термопоты (к примеру, чайник термос Polaris PWP 4012D), объединяющие в себе почти все полезные функции.

    Разборка термопота

    Чтобы быстро найти и устранить неисправности, термопот нужно разобрать. А так как все модели имеют схожее строение, то существует общий алгоритм действий. Демонтировать аппарат не сложно, для этого достаточно придерживаться следующей инструкции:

    • отключить прибор от сети и вылить из него воду;
    • вывернуть шурупы на дне;
    • снять фиксаторы с кольца и выкрутить освободившиеся винты;
    • убрать поддон;
    • демонтировать помпу, предварительно отсоединив от нее шланги;
    • снять крышку термопота для удобства установки прибора на столе в перевернутом состоянии;
    • открутить печатную плату и сдвинуть ее в бок, чтобы не мешала;
    • выкрутить спрятанные под прокладкой платы винты;
    • извлечь дно вместе с поддоном;
    • открутить еще 8 шурупов, удерживающих защитную крышку;
    • убрать крышку и извлечь нагреватель.

    Совет! Чтобы сборка термопота после ремонта не доставила проблем, следует фиксировать расположение проводов и деталей на фотоаппарат.

    Характерные поломки и их устранение

    Для изготовленных по одной схеме приборов характерны типичные неисправности. Как их найти и устранить, будет в картинках описано ниже.

    Не включается

    Если устройство не включается, то дело в нарушении контактов электроцепи. Вопрос только в том, в каком месте произошел обрыв. Начинать проверку нужно с сетевого шнура. В случае его непригодности следует заменить провод на новый. Затем должны быть проверены все соединения обоих термовыключателей. Возможно произошло аварийное размыкание, а из-за неисправного термостата контакты не вернулись на место. Также может не восстановиться соединение у термопредохранителя. Для проверки нужно отсоединить сомнительную деталь и замкнуть провода напрямую. Если это сработало, дефектная запчасть заменяется новой.

    Постоянно кипятит воду

    Ситуация, когда вода постоянно кипит, а аппарат не выключается, может произойти только у самых бюджетных моделей с одним термостатом. Именно из-за его поломки термопот не отключается после закипания. Тут следует сразу, без всяких проверок, менять термовыключатель. В хороших и надежных образцах всегда стоит дублирующий термостат. А некоторые производители устанавливают дополнительный контроль в виде термопредохранителя, который подстрахует, если по какой-либо причине не сработают обе защиты, и чайник постоянно кипятит воду.

    Отключается раньше закипания

    Обычно такое происходит только у аппаратов, проработавших не один год. Это связано с потерей своих свойств биметаллической пластиной в термостате, которая со временем начинает реагировать на более низкую температуру, чем было запланировано. Чтобы исправить ситуацию можно попробовать временно подогнуть контакты у пластины. А лучшим решением будет замена термовыключателя.

    В том, что термпот перестал кипятить воду, может быть виновата банальная накипь. Оседая толстым слоем на ТЭНе, она понижает его теплопроводимость. Нагревательный элемент постепенно начинает перегреваться. В определенный момент термостат видит в этом угрозу пожара и размыкает электрическую цепь на мгновения раньше закипания воды. Избавиться от накипи на ТЭНе можно простым кипячением раствора лимонной кислоты. Если это не помогло, то придется отсоединять нагреватель и очищать его с помощью ножа.

    Важно! Термопот может не кипятить воду также из-за протечки в колбе. Даже несколько капель жидкости могут быть причиной перегрева. Поиск трещин проводится визуально, а устранять их надежнее в мастерской.

    Еще причинами поломок могут быть плохие контакты. В этом случае следует проверить все соединения с проводами нагревательного элемента и термовыключателя. При необходимости контакты перепаиваются.

    Не работает кнопка подачи воды

    Если не работает кнопка подачи воды, то причин может быть несколько. В первую очередь, это могло произойти из-за засора в системе. Мусором чаще всего выступают частички накипи, которые оседают на стенках трубок и шлангов, постепенно уменьшая их просвет. Это в конечном итоге приводит к тому, что помпа не качает воду.

    Для устранения накипи также нужно использовать лимонную кислоту или уксус, прокипятив с ними воду в аппарате. В случае нерастворимого мусора предстоит полная разборка насоса и всей водяной системы. Для этого нужно отсоединить все шланги и продуть их. Саму помпу следует разбирать так:

    • отсоединить ее от корпуса аппарата;
    • открутить крыльчатку и очистить с нее накипь;
    • освободить от грязи магнит.


    Совет! Если после чистки все также не качает насос, это может означать, что перегорела обмотка на двигателе. А подобные поломки устранять лучше и надежнее в сервисе.

    Не работает кнопка налива жидкости и в случае плохих контактов на самой клавише или в местах соединения проводов с электронасосом. Для устранения необходимо проверить всю схему на обрывы. При выходе из строя второго ТЭНа на мотор электронасоса перестает подаваться напряжение.

    Может не работать авторозлив при неполадках в модуле управления. В этом случае нужно проверить плату на предмет трещин и сгоревших деталей, при обнаружении которых придется поработать паяльником.

    Важно! Если у термопота только один электрический насос, и не работает подача воды, то в первую очередь нужно проверить исправность розетки и наличие электричества в доме.

    Не греет воду при горящей лампочке

    Когда аппарат не греет воду при горящем индикаторе, то первое, что нужно сделать – это проверить ТЭН. Но если нагреватель исправен, то причина может заключаться в электрической схеме. То есть, термопот не греет воду, но горит лампочка, если в цепи после индикатора стоит предохранитель, который перегорел. Для устранения проблемы неисправную деталь следует заменить.

    Другие неисправности

    При длительной или некорректной работе термочайника могут возникать и другие неполадки.

    1. Не работает повторное кипячение — причину нужно искать в дополнительном нагревателе и модуле управления.
    2. Нет основного кипячения, тогда как кнопка повторного работает – проверить следует терморегулятор.
    3. Термопот работает только на подогрев, но не кипятит – виновником является перегоревший основной ТЭН.

    Профилактика

    Чтобы термочайник проработал многие годы и был постоянно в исправном состоянии, следует регулярно проводить профилактические работы.

    1. Раз в два месяца кипятить раствор лимонной кислоты или уксуса. После этого следует тщательно промывать колбу под проточной водой.
    2. Раз в полгода желательно делать разборку прибора для удаления всего внутреннего мусора и механического вычищения осадка, с которым не справилась кислота. Попутно нужно проверять все контакты на целостность.

    Совет! Если предстоящая работа вызывает неуверенность или затруднения, то можно посмотреть соответствующее видео или воспользоваться услугами квалифицированного мастера.

    Термопот будет служить долгие годы без серьезных нарушений в работе при эксплуатации согласно инструкции, бережном обращении и периодической профилактике.

    Почему термопот не отключается после закипания: причины поломки и ремонт своими руками

    Прежде чем ответить на вопрос, почему термопот не отключается после закипания, рассмотрим принцип работы устройства. Соблюдение правил безопасности и правильной эксплуатации прибора – залог того, что подобный вопрос вообще не омрачит вашу жизнь.

    Читать еще:  Измерение параметров вентилятора в сети

    Что такое термопот и как он устроен?

    • Что такое термопот и как он устроен?
    • Правила безопасности при использовании термопота
    • Как правильно пользоваться термопотом
    • Что делать, если термопот не отключается, как положено, при закипании?

    Термопот состоит из нескольких частей:

    • два ТЭНа, которые встроены в металлическое днище резервуара. Основной доводит воду до кипения, другой поддерживает заданную температуру. Также в прибор устанавливается бесступенчатый или ступенчатый терморегулятор, который осуществляет контроль нагрева жидкости до нужной температуры;
    • водяная помпа (насос) предназначена для подачи кипятка. Возможны электрический и ручной режимы. Чаще всего в устройство термопота включены оба;
    • электронная плата основная – на ней находится схема реле времени. Она включается в режиме повторного кипячения;
    • плата управления – на ней находятся кнопки режимов «Повторное кипячение» и «Подача воды». Также на ней размещены светодиодные индикаторы работы термопота;
    • термовыключатель (прерыватель, термостат) – температурный датчик. Если прибор был случайно включен без воды, контакты термовыключателя размыкаются, тем самым обесточивая прибор.

    Термопот представляет собой стальную колбу, объем которой колеблется от 2,5 до 18 литров. Колба заключена в пластиковый или металлический корпус и сверху закрыта герметичной крышкой, на которой находится панель управления агрегатом.

    Кипяченую воду можно наливать в чашку благодаря помпе. Если прибор отключен от сети – с помощью ручной помпы, либо при нажатии краем чашки на клапан.

    В более дорогих приборах есть следующие функции:

    • несколько режимов поддерживаемой температуры (50-90 градусов);
    • дисплей, отображающий заданную программу;
    • кипячение воды к определенному времени:
    • несколько способов подачи воды (ручной, электрический, нажатием чашки на клапан);
    • два резервуара под воду – в первом температура регулируется пользователем, во втором – нет;
    • функция сниженного парообразования;
    • функция самоочистки.

    Термопот Bosch THD 2023

    Правила безопасности при использовании термопота

    Как показывает практика, чем тщательнее соблюдать правила пользования прибором, тем меньше хлопот возникает у пользователя. Термопот — не исключение.

    Практически все современные модели оснащены функцией автоматического отключения, если в резервуаре нет воды. Но если прибор уже достаточно «пожил», эта мера безопасности может не сработать, и вы рискуете лишиться прибора или заполучить пожар.

    Во всех моделях присутствует функция «Блокировка кнопки налива во время работы прибора». А в некоторых моделях во время работы еще и блокируется ручной насос. Иногда случается, что после того, как вы налили воду в чашку и отпустили клапан, происходит еще один выброс кипятка. Если такое произошло с вашим прибором, следует всегда быть начеку при наливе кипятка.

    Если хотите слить остатки воды через горлышко прибора, отсоедините крышку, чтобы она не отломилась. Может пострадать и крышка (разбиться), и ваши руки (обожжет кипятком). Даже если производитель не предупреждает об этом в паспорте изделия, лучше самому проявить внимание. Когда закручиваете крышку, делайте это до фиксирующего щелчка.

    Правила безопасности можно посмотреть в руководстве по эксплуатации прибора

    Как правильно пользоваться термопотом

    1. Заливаем воду в резервуар не выше указанного на шкале максимального уровня.
    2. Воду перед использованием следует профильтровать, эта процедура снизит вероятность образования накипи, и техника прослужит гораздо дольше!
    3. Никогда не ставьте прибор под струю воды из крана (это чревато поломкой)!
    4. Включаем аппарат в сеть. Через 20-25 минут (в зависимости от мощности прибора) вода в термопоте закипит. Через два часа прибор перейдет в режим подогрева воды: если температура воды стала 60 градусов вместо запрограммированных 90, термопот периодически будет включаться на 15-20 секунд для поддержания температуры.
    5. Поднесите кружку и аккуратно нажмите на клапан.

    Вы можете подумать, что вас ждут большие расходы электроэнергии, но это не так. Использование термопота на порядок выгоднее, нежели использование электрического чайника.

    Поднесите емкость к носику агрегата и нажмите клапан

    Что делать, если термопот не отключается, как положено, при закипании?

    Ломаются термопоты крайне редко. Если за ними правильно ухаживать, они будут служить вам приличный срок. Однако можно столкнуться с такой ситуацией: аппарат постоянно кипятит воду, но отключаться и не думает. Продолжает бурлить, всем своим видом показывая, что что-то пошло не так. Что же делать в такой ситуации?

    1. Первым делом надо отсоединить аппарат от электричества.
    2. Смотрим гарантийный срок устройства. Если аппарат на гарантии, выливаем кипяток через горлышко прибора, берем прилагающиеся к нему документы и несем в сервисный центр. Если гарантийный срок термопота уже вышел, можно попробовать сделать ремонт прибора своими руками.
    3. Чаще всего причины поломок связаны с образованием накипи в термопоте. Чтобы не спровоцировать такую ситуацию, периодически надо промывать прибор. В магазинах бытовой химии покупаем средство от накипи, далее действуем по инструкции. Из подручных средств вы можете использовать пищевую соду – 1 столовая ложка на литр воды. Кипятим воду с содой в термопоте столько раз, сколько требует конкретный случай. Воду сливаем.

    Средства против накипи в электроприборах

    Если предыдущий шаг не помог, надо проверить термовыключатели, установленные на дне и на боку бачка. Неподключенный к электросети рабочий термовыключатель при тестировании омметром покажет нулевое сопротивление. Как правило, в этой неисправности термопота виновен термовыключатель, установленный в днище прибора. Он служит для выключения основного нагревательного элемента, когда достигается температура закипания воды. Термовыключатель обозначен маркировкой КСД 302, температура срабатывания – выше ста градусов. В случае обнаружения неисправности термовыключателя рекомендуется его замена. Но вот отыскать подходящий бывает нелегко. Как один из способов — постараться разыскать необходимую деталь в онлайн-магазине. При покупке обращаем внимание на заявленную температуру срабатывания и характер выводов термовыключателя.

    1. При поиске неполадки агрегата проверьте сопротивление нагревательных спиралей. Сопротивление основной спирали, которая служит для кипячения, равно 70–80 Ом, сопротивление спирали дежурного подогрева — примерно 700–800 Ом.
    2. Причиной проблемы кипячения воды может стать поломка схемы, которая расположена на плате управления и отвечает за функции кипячения и подачи воды, но если у вас нет навыков работы с электронными платами, лучше оставить эту работу специалисту по ремонту техники.

    Перед тем, как впервые включить термопот, внимательно прочтите инструкцию к нему. В ней, как правило, указаны нехитрые правила по эксплуатации прибора. Соблюдайте их, и ваш прибор будет радовать вас годами.

    ГОРОД МАСТЕРОВ | 100uslug.com

    У всех руки как руки, а у нас, таки, ЗОЛОТЫЕ… Починить кран, сменить розетку, установить стиральную машину? Любые другие работы и хлопоты Вы смело можете доверить нам. У Вас нет времени, навыков, инструментов или просто желания? Все решается одним звонком! Сантехник, электрик, муж на час, жена на час , ремонт компьютера Читайте полностью: http://100uslug.com/o-nas/

    • Получить ссылку
    • Facebook
    • Твиттер
    • Pinterest
    • Электронная почта
    • Другие приложения

    ремонт термопота своими руками

    ремонт термопота своими руками

    Устройство термопота

    Термопот по своей сути, это электрический чайник совмещенный с термосом. В отличии от электрочайника в конструкцию термопота добавили дополнительный ТЭН, используемый для подогрева воды и контроллер управляющий его работой и поддержанием температуры в пределах 75º – 95º C. Во многих термопотах, кроме того, установлен насос для подачи воды. Бак для нагрева воды закрыт кожухом, который защищает от ожогов и служит внешней оболочкой термоса, снижая расход электричества на поддержание температуры. Если кожух изготовлен из металла, он заземляется (см. электрическую схему) для защиты от поражения током. Все основные узлы термопота размещены в основании корпуса.

    Электрическая схема термопота

    Принципиальная электрическая схема термопотов различных моделей и производителей несущественно отличается от приведенной ниже:

    Читать еще:  Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

    Схема термопота с одним датчиком температуры (рис. 1)

    Принципиальная электрическая схема термопота с двумя датчиками температуры (рис. 2)

    Детали и узлы используемые в термопоте:

    Водяная помпа – электродвигатель с крыльчаткой в герметичном корпусе, при включении подает воду к носику термопота. Питание 12в постоянного тока. Крепится с помощью кронштейна винтами к корпусу через силиконовую прокладку, что защищает мотор от перегрева.

    Датчик температуры (термовыключатель) – нормально замкнут, при достижении необходимой температуры (95º – 125ºC) размыкает контакты. Рассчитан на коммутацию 10А 250В. Крепится к поверхности бака с помощью винтов, для лучшего теплового контакта используется термопаста.

    ТЭН термопота – нагревательный элемент состоящий из двух ТЭНов (кипячение, подогрев) крепится в основании бака. Сопротивление ТЭНа подогрева 650-700 Ω, ТЭНа кипячения 65-90 Ω.

    Принцип работы электрического термопота

    ТЭН подогрева воды включен постоянно, при понижении температуры в баке до 75º (например, если долить холодной воды) включается ТЭН кипячения. Когда температура достигает 95º, термопот отключает режим кипячения и переходит в режим подогрева. Потребляемая мощность в режиме подогрева ≈70ватт, в режиме кипячения 1000 – 2500 ватт, в зависимости от модели термопота.

    В случае выкипания воды в баке, температура резко возрастает и когда достигает 125º термовыключатель (F1 рис.1, FU1 рис.2) разрывает цепь питания термопота, до понижения температуры.

    Основные неисправности термопота и способы устранения

    Термопот не включается

    Термопот не выключается

    Термопот кипятит воду постоянно – неисправен датчик температуры (SF1 рис.2). Неисправно реле K1 (рис.1,рис.2).

    Термопот часто включается в режим кипячения

    Вышел из строя ТЭН подогрева воды, прозвонить, заменить если вышел из строя. Возможен обрыв цепи питания ТЭНа подогрева.

    Термопот не кипятит воду

    Термопот долго закипает. Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.

    Почему термопот постоянно кипятит воду

    Что такое чайник термопот?

    Чайник-термос это термопот, он представляет собой прибор, сочетающий в себе функции чайника и термоса. Нагревательный элемент, закрытый, в виде спирали или в виде открытого диска. Основная функция его состоит в том, что он не только нагревает воду, но и поддерживает заданную температуру, например, 80 или 60 о С. Практически все термопоты имеют несколько температурных режимов, предназначенных для различных функций по приготовлению продуктов питания, с автоподогревом воды.

    Особенности использования термопота, или чем термопот отличается от чайника

    Вместимость термопота составляет от 3 да 8 литров. Мощность от менее 1 до 3 кВт. Стоимость зависит от наличия рабочих функций, составляет от 800 до 3000-4000 руб.

    Изначальный режим, необходимый для кипячения займет значительно больше времени чем это делал бы электрочайник, но вторичное кипячение занимает по времени не больше минуты.

    Полная рабочая мощность необходимая для осуществления режима сохранения определенного уровня температуры составляет примерно 800 Вт, значение мощности для поддержки равно 30 – 40 Вт, что существенно сказывается на стоимости электроэнергии.

    Для нагрева воды до определенного уровня, в конструкции термопота присутствует терморегулятор. Они бывают двух видов:

    1. Бесступенчатые, позволяют плавно регулировать температуру, в интервале от 60 до 100 о С.
    2. Ступенчатые, регулируют нагрев на определенных значениях температур.

    После 6 – 7 часов от времени кипячения, в отключенном состоянии устройства, нагретая в термопоте вода будет – 80 о С. Если замерить температуру воды в чайнике, непосредственно срезу после кипячения, она составит 90 о С.

    Для защиты термопота от перегрева в термопоте присутствует термостат, термостат может быть донный и корпусной выполняющий дополнительную функцию.

    Очень полезными могут быть такие блокировки, это блокировка налива воды при работающем приборе изащита, предохраняющая от ошибочного нажатия помпы.

    Для осуществления налива воды применяется помпа, она может работать в ручном или электрическом режиме, некоторые модели оснащаются обоими типами помпы.

    Для предотвращения попадания в посуду вместе с горячей водой – накипи, применяются фильтры.

    Термопот обычно необходим только тогда, когда необходимо постоянное наличие горячей воды.

    Что выгоднее термопот или чайник?

    Для определения выгоды этих электрических приборов необходимо провести сравнительный анализ потребляемой мощности.

    Сколько энергии потребляет электрочайник?

    Средний объем электрочайника составляет 1,7 л, мощность 2,3 кВт,

    вода в таком чайнике, от комнатной температуры 20 от 25 о С закипает через 6 мин.

    2300/60 х 6=229 Вт или 0,22 кВт или 220 Вт

    Если стоимость электроэнергии составляет 3 руб., а пользоваться чайником 7 раз в день,

    то получится -> 220 х 7 = 1540 Вт

    Сколько энергии потребляет термопот?

    Согласно паспортным данным и практическим замерам, проведенным для большинства моделей термопотов.

    Мощность принимается 800 Вт.

    Объем воды в среднем составляет 4 литра.

    Время закипания 13 мин.

    800 / 60 х 13 = 173 Вт

    Регулятор температуры выставляется на 90 о С, устройство работает в течение 15 часов, поддерживающая определенный уровень температуры равна 30 Вт.

    Получается -> 15 х 30 = 450 Вт

    При учете первоначального нагрева, потребляемая мощность составит около 1000 Вт.

    Вывод по поводу вопроса что выбрать чайник или термопот стоит перед самим пользователем, ведь в необходимость использования различных функций термопота зависит только от потребностей хозяина. В том числе на окупаемость влияет и стоимость приобретаемой модели, и ее качество.

    Недостатки чайника термопота

    К недостаткам термопота можно отнести его внушительные размеры, которые имеют существенное значение при использовании термопота в малогабаритных квартирах.

    Корпус нагретого термопота, имеет температуру более 40 о С, это является минусом, особенно для теплого времени года.

    Емкость термопота напрямую связана с временем первичного нагрева, если вместимость чайника термопота составит более 4 литров, то время кипячения будет примерно полчаса.

    Необходимость приобретения моделей термопотов только в надежном магазине, фирменных брэндов, для некачественных моделей характерно: длительное время закипания воды, а также неприятный запах вскипяченной воды, появляющийся при нагреве, из-за использования некачественных материалов, применяемых дляизготовления устройства, а это не совсем измеримо с дорогой ценой, которая характерна для этого прибора.

    Выводы

    Термопот довольно экономичное устройство, способное при правильном выборе и продуманном использовании сэкономить значительное количество энергии.

    Необходимо пользоваться только качественными моделями.

    Чайник-термос термопот, характерно использовать в том случае, когда наличие постоянно нагретой, кипяченной воды – жизненно необходимо.

    Включаю термопот и сразу начинается авторазлив в чем причина

    Последние вопросы

    Роман Электрочайники и термопоты Polaris

    при включении термопота в сеть сразу бежит вода как будто включается авторазлив, прозвонил кнопку авторазлива работает,нагрев и кипячение работает, в чем может быть неисправность?

    Проблема в управлении помпы, скорее всего неисправен семмистор на плате управления, ремонт как правило 1000-1200р

    Надо проверять помпу

    Проведите диагностику помпы.

    вы прозвонили кнопку, и она всегда замкнута? может в корпусе кнопки проблема

    Нужно диагностировать плату и кнопку розлива. вероятней причина в них. ориентировочный ремонт 1000р

    Добрый день!
    Необходимо прозвонить плату на предмет короткозамкнутых элементов.

    Семистор на плате вероятнее всего.

    Ремонт платы управления стоит от 1000-1500 рублей.

    проблема в семисторе его надо менять!

    Похожие вопросы

    Температура больше 36 градусов не подымается, горит снежинка более года назад Электрочайники и термопоты Polaris

    Вчера отключили свет. Термопот не стал греть. Загорелась снежинка, температура 36 градусов, что делать?

    Не работают авто розлив и подача воды у термопота более года назад Электрочайники и термопоты Polaris

    Сколько будет ремонт термопота?

    Не работает сенсорная панель более года назад Электрочайники и термопоты Polaris PWK 1232CCD

    Добрый вечер! В электрочайнике Polaris PWK 1232CCD происходит сбой сенсорной панели (тупит по страшному, прыгают цифры и не откликается на.

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
