Самовсасывающий насос для воды принцип работы

Самовсасывающий насос для воды принцип работы

Устройство и принцип действия самовсасывающих насосов

Для водоснабжения дома или полива огорода используют насосы. Есть они разных видов и конструкций и каждый из них находит свою область применения.

Самовсасывающие насосы: устройство и виды

Самовсасывающие насосы качают воду с глубины 8-9 метров, сами при этом находятся на поверхности. Вода поднимается за счет того, что в центральной части корпуса в результате движения колес с лопастями создается область низкого давления. Стремясь ее заполнить, вода поднимается вверх.

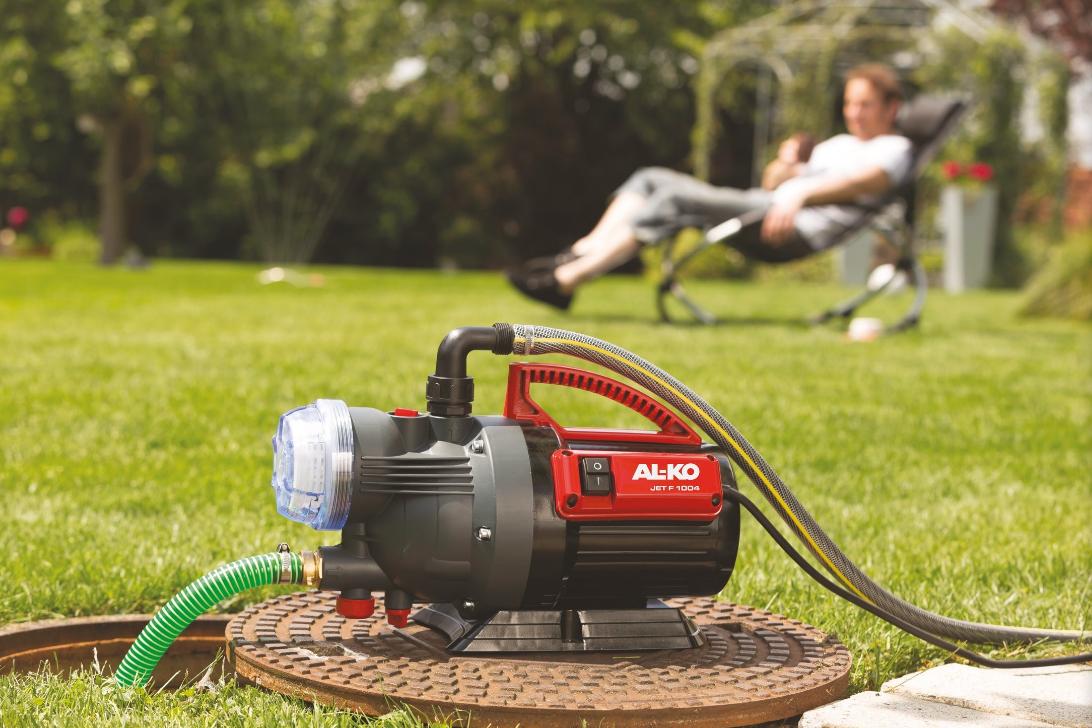

Внешний вид самовсасывающего насоса

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка, только имеет она разное строение и установлена в корпусе разной формы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют строение рабочей камеры в виде улитки.

В центре корпуса закреплены рабочие колеса.

Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция.

Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор».

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан.

Самовсасывающий насос может быть как объемным, так и динамическим.

В бытовых условиях наиболее часто применяются следующие варианты объемного типа:

  • Винтовые.
  • Шланговые.
  • Шестеренные.

А среди динамических стоит выделить следующие виды:

  • Центробежные.
  • Вихревые.
  • Со встроенным энжектором.
  • Водокольцевые.

Классификация по типу всасывания

По этому параметру выделяют две категории насоса: самовсасывающий и нормальновсасывающий. Отличаются они своей реакцией на попадание воздуха в систему.

Насос нормального всасывания выключается при попадании воздуха. Поток воды в системе движется самотеком. Аппарат не может работать, если воды нет. Поэтому при попадании воздуха сработает механизм, который отключит работу в режиме «сухой ход». Нюанс заключается в том, что в подобной ситуации аппарат необходимо повторно перезапустить.

Насос самовсасывающий отличается тем, что воздух, который попал в систему, удалится в автоматическом режиме. Присутствие человека не обязательно. Достигается такая функция за счет специальной конструкции прибора. Воздух выходит сквозь вантус, который расположен в верхней части аппарата. Там же установлен обратный клапан, который защитит от попадания воздуха внутрь. В современных моделях имеется специальная встроенная задвижка, благодаря которой устройство самостоятельно производит перезаливку. Поэтому контролировать работу системы нет необходимости.

Центробежные насосы

Насосы центробежные самовсасывающие работают за счет установленной крыльчатки. В зависимости от ее строения изменяется принцип действия всего агрегата. Поэтому выделяют два вида насосов: центробежные и вихревые.

Центробежные насосы имеют рабочую камеру, которую внешне можно сравнить с улиткой. В середине размещено одно или несколько рабочих колес. От их количества зависит тип устройства: одноступенчатое или многоступенчатое. В первом случае насос работает всегда с одной мощностью. Второй вариант более экономичен, так как в зависимости от условий он может изменять свою мощность (производительность).

На рабочее колесо установлены лопасти, которые изогнуты в противоположную направлению движения колеса сторону. При движении колеса создается центробежная сила, на периферии образуется зона высокого давления и вода подталкивается к выходу из камеры. Зона пониженного давления образуется в центре, то есть в рабочем колесе. Именно сюда поступает вода из подающего патрубка. Отсюда за счет движения лопастей и создающейся центробежной силы жидкость поступает к стенке камеры.

Принцип работы характеризуется одним недостатком: перед запуском насос необходимо заполнить водой. Это связано с тем, что центробежная сила не может образоваться из воздуха. Чтобы вода из корпуса не вытекала, на подающий патрубок устанавливают обратный клапан.

Вихревые устройства

Отличается насос вихревой самовсасывающий от центробежного строением рабочего колеса, представляющего собой диск с радиальными перегородками по краям.

Корпус устройства близко прилегает к той части рабочего колеса, на которой нет перегородок. Вторая часть предусматривает наличие зазора. Под действием центробежной силы при движении колеса вода за счет перегородок отталкивается к периферии корпуса. Но на определенном расстоянии она возвращается назад в зону радиальных перегородок, получая при этом дополнительную энергию. Струи воды сталкиваются и образуют вихревые потоки.

Отличается насос поверхностный самовсасывающий данного типа еще и тем, что за счет своей конструкции способен создавать большее давление, которое примерно в 7 раз выше, чем у центробежного насоса с тем же размером рабочего колеса. Еще один плюс данного устройства в том, что оно может работать даже в присутствии воздуха в корпусе. Благодаря этому запустить оборудование гораздо легче.

Но есть и недостаток. Он заключается в низком значении коэффициента полезного действия, порядка 45-50%.

Использование эжектора

Насос самовсасывающий не может поднимать воду, если глубина забора превышает 8-9 метров. Это значительно сужает функциональные возможности оборудования. Такой недостаток можно устранить путем применения эжектора. При включении данного элемента в систему глубина водозабора увеличивается до 40 м. Вместе с ней возрастает возможное расстояние от оборудования до источника.

Стоит отметить, что при добавлении выносного эжектора в систему забора воды ее КПД сильно снижается и составляет 30-35 %.

Перекачка грязной воды

Часты случаи, когда нужно перекачивать грязную воду. В подобных ситуациях подойдет самовсасывающий насос для грязной воды, выполняющий следующие функции:

  • перекачка сточных вод;
  • откачивание жидкости из колодцев, котлованов, подвалов, дренажных систем;
  • подача воды для полива (в том числе из открытого водоема);
  • удаление воды из здания в случае аварии.

По своей конструкции такие насосы могут быть и погружными, и поверхностными. В первом случае устройству не нужно дополнительных рукавов для работы, так как оно устанавливается на дно источника. В свою очередь погружные устройства могут быть дренажными, скважинными, фекальными, колодезными.

Самовсасывающие насосы, их особенности и работа, плюсы и минусы

Содержание:

  1. 1. Типы самовсасывающих насосов, их особенности и работа
    1. 1.1. Плюсы и минусы
    2. 1.2. Недостатками использования в системе с накопительным баком являются:

Типы самовсасывающих насосов, их особенности и работа

В настоящее время различают насосы с наличием эжектора и без него. При наличии эжектора самовсасывающий насос осуществляет всасывание жидкости за счет возникающих внутри механизма разрежений. Такие устройства обычно располагают вне жилого помещения ввиду достаточного шума при их работе. Они очень удобно используются для полива сада, огорода, а также для заполнения пруда или бассейна водой.

Другой тип самовсасывающего насоса эжектора не имеет, а всасывание в нем происходит благодаря наличию в его гидравлическом узле специальной многоступенчатой передачи. Отличительной особенностью таких насосов является также практически бесшумная работа.

Часто такие устройства используют в системе с накопительным баком, в этом случае его необходимо оснастить специальным датчиком, который позволит обеспечить отключение прибора при переполнении бака водой. Кроме того, задачей этого элемента является подача сигнала о включении аппарата в тот момент, когда уровень воды в баке достигнет критической минимальной отметки. Дополнительно для исключения вероятности затопления бак оснащается специальным патрубком, обеспечивающим отвод лишней воды.

Плюсы и минусы

Одним из главных преимуществ насосов данного типа является отсутствие необходимости предварительного заполнения водой перед включением. Кроме того, такие самовсасывающие насосы достаточно надежны в работе, весьма экономичны и просты в эксплуатации и обслуживании.

Недостатками использования в системе с накопительным баком являются:

  • невысокий напор поступающей воды,
  • необходимость наличия свободного места под емкостный бак на чердаке дома и наличие трубной разводки к нему и от него ко всем приборам и устройствам сантехнического назначения и нагрева воды,
  • необходимость постоянного контроля за автоматической системой, ответственной за отключение агрегата при наполнении бака водой.

В настоящее время наиболее предпочтительным вариантом является использования самовсасывающего насоса в составе насосной станции.

В том случае, если вам требуется купить данное оборудование, то стоит обратиться в интернет-магазин ВсеИнструменты.Ру. Здесь покупка и продажа оформляются в кратчайшие сроки, предоставляется полная гарантия производителя оборудования.

Устройство и принцип действия самовсасывающих насосов

Для водоснабжения дома или полива огорода используют насосы. Есть они разных видов и конструкций и каждый из них находит свою область применения. Если вам требуется недорогое и надежное устройство для перекачки воды из скважины, колода или какой-то емкости, обратите внимание на самовсасывающий насос. Это относительно недорогие устройства, которые устанавливаются на поверхности, качать воду могут с довольно приличной глубины — 8-9 м. При необходимости модели дополняются эжекторами, тогда глубина всасывания увеличивается до 20-35 м.

Читать еще:  Как правильно крепить стеновые панели ПВХ на стены своими руками

Самовсасывающие насосы: устройство и виды

Самовсасывающие насосы качают воду с глубины 8-9 метров, сами при этом находятся на поверхности. Вода поднимается за счет того, что в центральной части корпуса, за счет движения колес с лопастями, создается область низкого давления. Стремясь ее заполнить, вода поднимается вверх. Вот и получается, что насос всасывает воду.

Внешний вид самовсасывающего насоса

Как и любой другой насос, самовсасывающий состоит из двигателя и рабочей камеры, в которой находится нагнетательный механизм. Валы насоса и двигателя соединяются через муфту, надежность соединения и герметичность определяется типом уплотнителя.Уплотнители бывают двух типов:

  • сальниковый — более дешевый и менее надежный;
  • торцевой уплотнитель — более надежный, но дорогой.

Есть модели самовсасывающих насосов с магнитными муфтами. Они уплотнения не требуют, так как сквозных соединений не имеют. Это на сегодняшний день самая надежная конструкция, но и самая дорогая тоже.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

НазваниеМощностьНапорМаксимальная глубина всасыванияПроизводительностьМатериал корпусаПодсоединительные размерыЦена
Калибр НБЦ-380380 Вт25 м9 м28 л/минчугун1 дюйм32$
Metabo P 3300 G900 Вт45 м8 м55 л/минчугун (приводной вал из нержавеющей стали)1 дюйм87$
ЗУБР ЗНС-600600 Вт35 м8 м50 л/минпластик1 дюйм71$
Elitech НС 400В400Вт35 м8 м40 л/минчугун25 мм42$
PATRIOT QB70750 Вт65 м8 м60 л/минпластик1 дюйм58$
Джилекс Джамбо 70/50 Ч 37001100 Вт50 м9 м (втроенный эжектор)70 л/минчугун1 дюйм122$
БЕЛАМОС XI 131200 Вт50 м8 м65 л/миннержавеющая сталь1 дюйм125$
БЕЛАМОС XA 06600 Вт33 м8 м47 л/минчугун1 дюйм75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

НазваниеМощностьНапор (высота подъема)ПроизводительностьГлубина всасыванияМатериал корпусаЦена
LEO XKSm 60-1370 Вт40 м40 л/мин9 мчугун24$
LEO XKSm 80-1750 Вт70 м60 л/мин9 мчугун89$
AKO QB 60370 Вт30 м28 л/мин8 мчугун47$
AKO QB 70550 Вт45 м40 л/мин8 мчугун68 $
Pedrollo РКm 60370 Вт40 м40 л/мин8 мчугун77$
Pedrollo РК 65500 Вт55 м50 л/мин8 мчугун124$

Эжекторные

Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.

Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева

Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.

В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.

Вихревые и центробежные — сравнение и область применения

Сначала общие черты:

  • максимальная глубина всасывания — 8-9 метров;
  • способ установки — поверхностный;
  • на всасывающем трубопроводе должна стоять труба или армированный шланг (обычный не ставить, его сплющит отрицательным давлением).

Теперь о том, в чем отличия между вихревыми и центробежными моделями. Вихревые насосы более компактные, стоят меньше, но при работе издают больше шума. Центробежные — более тихие, на выходе создают небольшое давление. Вихревые при тех же размерах крыльчатки и скорости ее вращения могут создать давление в 3-7 раз больше. Но нельзя сказать, что это их достоинство — далеко не всегда требуется большой напор на выходе. Например, он не нужен при поливе сада и огорода. Вода, подаваемая с высоким давлением просто размоет почву, обнажит корни. Потому в качестве насоса для полива лучше брать самовсасывающий насос центробежного типа.

Высокое давление на выходе может потребоваться при организации системы водоснабжения дома. Вот тут и потребуются характеристики вихревых насосов. Есть только у них один недостаток: они не могут обеспечить большой расход. Так что чаще для этих целей используют все тот же центробежный, но в паре с гидроаккумулятором. Правда, тогда это получается уже насосная станция.

Поверхностные центробежные насосы необходимо заполнять водой перед пуском

Основной недостаток поверхностных центробежных самовсасывающих насосов — необходимость заполнять их водой перед стартом. Не самое приятное занятие, которое добавляет хлопот при использовании такой помпы для полива.

Самовсасывающие бытовые насосы для воды

Наибольшей популярностью самовсасывающие насосы пользуются в организации автономного водоснабжения загородных домов и дач. Кроме того, с их помощью можно наполнять и осушать бассейны производить полив приусадебного участка, повышать давление в водопроводной магистрали, откачивать воду из затопленных подвалов и погребов и пр. Особенностью данного оборудования является его способность работать с нейтральными жидкостями разной степени вязкости и без механических включений. При этом температура рабочей среды не должна превышать +40°С. Для промышленных насосов температурные границы могут достигать +100°.

Представляя собой гидравлические устройства для поднятия жидкости с разной глубины, самовсасывающие агрегаты нашли широкое применение в быту. Для обеспечения бесперебойного водоснабжение жилых домов и дач оборудование используется в комплексе с гидроаккумулятором и автоматикой (насосная станция).

Конструктивные особенности и принцип работы самовсасывающих насосов

Сегодня можно приобрести оборудование с одним или двумя рабочими колесами. Агрегаты с несколькими рабочими колесами позволяют создать высокий напор. В производстве самовсасывающих насосов для воды для бытового водоснабжения, используется нержавеющая сталь, медные сплавы, композитные полимеры.

При использовании оборудования данного типа не забывайте о «сухом» ходе (работе устройства без жидкости). Это может привести к быстрому выходу из строя насоса. Защита реализуется при помощи поплавковых выключателей или за счет реле давления (для станций), которое реагирует на падение давления. Существуют модели самовсасывающих насосных устройств, оборудованные встроенной защитой.

Агрегаты могут следующих типов:

  • поверхностные. Используются для подачи воды из неглубоких источников (до 8 метров). Всасывание обеспечивается благодаря наличию многоступенчатой конструкции. Они очень удобны для полива и орошения садов и зеленых насаждений. Агрегаты устанавливают вне источника.

Насосы поверхностные для воды самовсасывающего типа имеют ряд неоспоримых преимуществ:

— доступная цена (в 2-3 раза дешевле погружных моделей);
— низкий уровень шума во время работы;
— возможность использования в составе насосной станции.

Некоторые из них могут быть оборудованы встроенным эжектором, с помощью которого существенно увеличивается подъем (всасывание) воды. Под эжектором понимают гидравлическое устройство, за счет которого кинетическая энергия передается от одной среде к другой, движущейся с более высокой скоростью. Эжектор может быть внутренним (увеличивает глубину забора воды до 9 метров) и внешним. З

а счет двухтрубного внешнего эжектора глубина всасывания устройства увеличивается до 30 метров, но при этом падает КПД. Такие устройства применяются в водообеспечении домов и поливе приусадебных участков. К недостаткам устройства относят повышенный шум во время работы, поэтому его следует устанавливать на некотором удалении от дома.

  • погружные. Отличаются универсальностью применения – с помощью данного оборудования можно не только поставлять воду из источников, но и производить осушение подвалов и погребов, поливать сад, огород и пр.

Основные типы самовсасывающих центробежных насосов

К наиболее распространенным видам гидравлических агрегатов относят:

— центробежные. Работа устройства основана на центробежной силе. Оборудование предельно просто конструктивно, удобно регулируются, экономично. Такие агрегаты широко используются в создании систем водообеспечения и водоотведения жилых домов, на дачных участках и в тепличных хозяйствах. Бытовой насос центробежный самовсасывающий используется на автомойках, в случае необходимости нагнетания давления в системах, для обеспечения бесперебойной подачи воды. К неоспоримым преимуществам агрегата относят возможность самоизливки всасывающего трубопровода при запуске, высокую эффективность и стабильность работы при минимальных расходах на обслуживание. При выборе самовсасывающих центробежных насосов следует учитывать глубину источника (не более 10 метров). Однако не рекомендуется использовать данное устройство в средах с содержанием воздуха, превышающим 7%, иначе возможно прекращение перекачивания. С их помощью можно быстро удалять большие объемы загрязненной жидкости. Однако со временем может происходить скопление крупных загрязнений между рабочим колесом и корпусом, что негативно сказывается на КПД устройства.

— поршневые. Еще совсем недавно поршневое насосное оборудование пользовалось большой популярностью в быту. Объяснялось это надежностью и высоким КПД устройства. Сегодня его место заняли центробежные модели. К недостаткам поршневого оборудования относят небольшую глубину погружения, необходимость замены поршневых колец и чистки нагнетательных клапанов.

— вихревые. Чаще всего используются в комплексе с вакуумным баком и центробежным насосом, которые подсоединяются через специальный патрубок. Использовать индивидуально вихревое устройство неэффективно. Оно обладает низким КПД (до 35%), невысокой подачей, не может применяться для работы с загрязненными крупнодисперсионным примесями жидкостями.

Самыми совершенными самовсасывающими агрегатами считаются устройства с циркуляционными установками с гидроструйными и лопастными насосами. Их применяют при водопонижении и водоотливе в частном строительстве.

Насосная станция на базе самовсасывающего насоса

Данный вариант предусматривает наличие напорного мембранного бака и реле давления. С помощью насосной станции обеспечивается бесперебойное водоснабжение дома. Преимущество использования самовсасывающего агрегата в составе станции заключается в сокращении включении/выключений устройства, обеспечении оптимального давления в системе, возможности пользоваться водой даже в случае отключения электроэнергии.

Советы по выбору бытового насоса

Основным критерием выбора оборудования является глубина источника воды. Также следует обратить внимание на:

— мощность и режимы работы двигателя,
— допустимое содержание примесей в перекачиваемой жидкости,
— уровень вибрации при работе,
— температурный диапазон,
— напряжение тока в сети,
— химический состав рабочей жидкости.

Самовсасывающие насосы — разновидности и популярные модели

Те, кто владеет частным домом, знают, насколько важен вопрос водоснабжения. На сегодня нет более эффективного решения этого вопроса, чем установить самовсасывающий насос для воды. Самовсасывающие насосы способны перекачивать воду из имеющегося источника, в частности из глубины. Однако разные модели этого оборудованию отличаются функциональностью, характеристиками и производительностью.

Также встречаются самовсасывающие насосы, которые направлены на выполнение разных задач. Поговорим об этом типе техники подробней.

Устройство и принцип действия самовсасывающих насосов

Принцип работы самовсасывающего агрегата основан на генерации двигателем крутящего момента, который передается на вал. Вал вмонтирован в корпус через надлежащее отверстие, при этом он защищен от протечки жидкости уплотнительным материалом. Торец вала оснащается нагнетательным механизмом в виде импеллера или крыльчатки.

Весь этот механизм вращается внутри корпуса, который, кстати, похож на улитку, и создает области повышенного давления. Корпус же, в свою очередь, оборудуется двумя отверстиями, где в одно жидкость входит, а из другого передается на выходной патрубок.

Такой принцип работы самовсасывающего насоса присущ всем изделиям данного типа. Однако стоит отметить, что большинство устройств ощутимо отличаются друг друга по своим эксплуатационным особенностям и техническим характеристикам.

Что касается конструкционных особенностей, то и в этом плане самовсасывающие насосы в большинстве схожи между собой. Зачастую насосы поверхностные содержат следующие элементы:

  • корпус;
  • нагнетательный элемент;
  • двигатель.

Нагнетательный механизм монтируется в корпус и приводится в действие посредством мощности мотора. Плюс к этому, насос поверхностный оснащается напорными шлангами, эжектором, всасывающим патрубком. Фиксируются все эти элементы посредством соединительной арматуры.

Как устроен самовсасывающий насос (видео)

Предназначение самовсасывающих установок

По большому счету все поверхностные самовсасывающие устройства выполняют одну и ту же функцию: генерируют напор в трубопроводных системах. Причем применяться изделия могут как на бытовом уровне, так и на уровне промышленности (реже всего). В частности, аппараты применяются для транспортировки жидкости из колодцев, скважин и даже шахт на поверхность земли.

Также применяют бытовые приборы с целью всасывания воды для дачи, а точнее, для орошения и полива земельных участков (огородов/садовых насаждений). Кстати, прелесть этого оборудования кроется еще в одном преимуществе. Речь идет о возможности выкачивать воду не только из скважин, колодцев и шахт, но и из открытых источников. К таким источникам относят озера, пруды, бассейны, реки и тому подобное.

Самовсасывающий горизонтальный насос Grundfos JP 5Поверхностный самовсасывающий насос иногда применяют и для перекачки загрязненной воды. Неплохо с этой задачей справляется самовсасывающий центробежный насос. Хотя для этих целей лучше, конечно, использовать приборы, оборудованные режущими элементами (ножами). В основном же, обсуждаемый тип техники называют самовсасывающий пищевой насос, так как это оборудование предназначается по большей степени для работы с чистой водой.

Виды самовсасывающих насосных устройств

По видам это оборудование расходится на два направления: вихревые и центробежные, где последние пользуются большей популярностью. Также определенные модификации оснащаются встроенными или выносными эжекторами, остальные модели эжекторов не имеют. Невзирая на высокий процент схожести многих аппаратов самовсасывающего вида, процесс их эксплуатации, а также другие особенности часто отличаются.

Центробежные

Описанная выше конструкция в полной мере присуща такому виду, как центробежные поверхностные самовсасывающие насосы. Центробежные устройства в основном выполняют бытовые нужды, то есть перекачивают чистую воду. Жидкость же, имеющую большое количество грязи и твердых частиц эффективно перекачивает насос для грязной воды (грязевой).

Вверху корпуса центробежного прибора производители проделывают отверстие, отвечающее за выпуск воды из камеры. Входное отверстие расположено на торце корпуса, напротив вала крыльчатки. Когда эта крыльчатка вращается, что происходит за счет вала, передающего силу от двигателя, в корпусе создается центробежная сила. Вместе с этим, эта сила создает напор и для выходного отверстия.

Важно понимать, что такие насосы должны включаться при соблюдении определенного условия: корпус, имеющий вид улитки, должен быть полностью заполнен водой. Это связано с крыльчаткой, которая не может по-другому создавать давление. Хотя этот нюанс многие и называют недостатком, в остальном недостатков практически нет.

Вихревые

Вихревые насосы для воды в плане кпд в некоторых аспектах превосходят предыдущий тип, однако они незаменимы при определенных условиях. Также их плюс виден в том, что они работают не только с жидкостями наподобие воды, но могут всасывать даже обычный воздух. Это лишает необходимости следить за наличием воды в улитке.

Особенности функционирования вихревых аппаратов обусловлены конструкцией корпуса, а также импеллером, который заменяет привычную для центробежных изделий крыльчатку. Однако перед пуском такого насоса следует в его корпус залить воду, которая смешивается с воздухом и выходит из отводящего патрубка. Из патрубка вода поступает в конечный водопровод.

Когда воздух выходит из корпуса, можно наблюдать, как происходит рециркуляция воды, а проходящий сквозь воду газ (воздух) разряжает жидкость в трубе, в которую она входит. После полного заполнения водой камеры, аппарат переходит в стадию нормального функционирования.

С эжектором

Электронасос с эжектором по принципу работы схож с вихревым видом. Здесь также имеется прямоточный корпус, в который устанавливается тонкая трубка. По этой трубке идет высокоскоростной поток жидкости с большой плотностью, которая разряжается при выходе из трубки.

На входе в камеру создается всасывающее воздействие. Если оснастить насос эжектором, то увеличится его производительность, что будет выражено в увеличение глубины скважины, из которой осуществляется забор воды. Если перевести это в цифры, то насос без эжектора, поднимающий жидкость с высоты 7-10 метров, с эжектором будеть качать из глубины – 10-30 метров.

Из минусов оснащения насоса эжектором отмечается повышение уровня шума при работе всей системы. Однако этот недостаток легко решаем, если увеличить мощность мотора, либо сменить место эксплуатации устройства, перенеся его, например, в кладовое помещение.

Но бывают и агрегаты с эжекторами выносного типа. В таком случае проблема повышенного шума исчезает сама собой.

Какой аппарат выбрать: центробежный или вихревой?

Отличие центробежного насоса от вихревого прибора по большей степени просматривается в габаритах и шуме при работе. Центробежные устройства гораздо крупнее и издают меньше шума. Но они поднимают воду с глубины 5-12 метров, если не установлен эжектор.

Вихревое же изделие часто оснащается эжектором еще на стадии производства, то есть на заводе изготовителя. Импеллеры по-своему усиливают эффективность этого оборудования. Соответственно их применяют в основном для поднятия воды с более высоких глубин. Их производительность в 7-10 выше, чем у центробежных систем.

Следовательно, правильный выбор насоса должен осуществляться на основе глубины добычи воды. Для стандартных скважин, глубиной в 7-15 метров подойдут аппараты с центробежной силой. Для 15-25 метров можно оборудовать предыдущий тип эжектором. Если вам нужны промышленные мощности, то выбор должен быть направлен в сторону вихревого насосного оборудования.

Также учитывайте, что вихревой агрегат издает, как правило, большой уровень шума. А роторные изделия в этом плане отличаются тихой работой. Так что, для установки в жилое помещение лучше взять последний тип. Не будет лишним упомянуть и мобильность устройств.

Вихревые насосы имеют меньшие габариты, меньше весят и легко транспортируются. В случае же с центробежными системами, транспортировать их тоже не сильно сложно, но их габариты в разы крупней вихревого конкурента, соответственно, обслуживать их менее удобно. Однако конечный выбор остается за конкретно Вашими потребностями.

Популярные модели

Самые известные производители насосов, выпускающие центробежные самовсасывающие насосы, выделяются надежной продукцией, которая сопровождается гарантией, сервисным обслуживанием и длительным сроком эксплуатации.

Список крупнейших производителей, работающих на территории России:

  • Grundfos. Модели: JP Basi, JP Basic 4, JP 7 и другие;
  • Wilo. Модели: WJ 401 X EM, WJ 201 X EM, WJ 401 X EM;
  • Сalpeda. Модели: A, MXA, CA, NGX, NGL, NG;
  • Pedrollo. Модели: JSWm 2CX, JCRm 2A, JDWm 1AХ;
  • Калибр. Модели: НБЦ-0,75 Э, НБЦ-900П.

В каких случаях применяется самовсасывающий насос и как правильно его подобрать?

Применимость самовсасывающего насоса предопределяет глубина ёмкости, в которой находится рабочая среда и максимальная производительность оборудования. Если расстояние до верхнего уровня жидкости составляет не более 8 метров, то можно использовать поверхностный самовсасывающий насос. Также необходимо учитывать расстояние по горизонтали от насоса до вертикального участка всасывающего трубопровода, то есть горизонтальный участок трубы. При наличии этого участка возможная высота всасывания уменьшается, ориентировочно на 1 метр за каждые 10 метров горизонтального участка.

Для использования в качестве поверхностных насосов мы предлагаем центробежные самовсасывающие насосы разных производителей, зарекомендовавших себя на выполнении разнообразных задач.

Они широко применяются не только для перекачки чистых или загрязненных нейтральных жидкостей, но и агрессивных, как кислой, так и щелочной среды (растворители, известковое молоко, спирты и т.д.). Их конструкция обеспечивает безопасное перекачивание нефтепродуктов, извлечение шлама.

Это оборудование дает прекрасные результаты в работе с жидкостями с большим содержанием твердых частиц и веществами повышенной вязкости (масло, битум, краска).

Центробежные насосы итальянского производства пользуются популярностью в различных сферах промышленности и сельского хозяйства. Они хороши для установок по снижению уровня грунтовых вод, незаменимы при промывке водопровода, так как способны работать с большими мягкими включениями, например, пласты мазута или куски различных волокон.

В случае, если необходимая высота всасывания с учетом горизонтального участка составит более 8 метров, тогда вам нужно монтировать погружной насос. Самовсасывающей способностью обладают все насосы объемного типа действия – мембранные пневматические, винтовые, шестеренчатые, кулачковые, импеллерные и шланговые.

Чтобы подобрать лучший вариант поверхностного или погружного насоса по цене, надежности и производительности, рекомендуем обратиться к менеджерам нашей компании.

Квалифицированные специалисты на основе предоставленных вами данных быстро и качественно произведут расчеты и предложат перечень моделей, которые идеально подойдут конкретно в вашем случае.

Особенности и виды самовсасывающего насоса

Существует огромное множество разнообразных насосов. Один из них — это самовсасывающий. Он используется для полива огородов или садов и является довольно популярным и дешевым приспособлением.

Общее описание и разновидности

Самовсасывающий насос – это система для перемещения жидкостей. Его обычно использует для перемещения воды из колодцев или открытых источников для потребления. Кроме того, существует еще несамовсасывающий, но такое устройство не так эффективно и используется редко.

Самовсасывающий насос имеет небольшие размеры, поэтому его можно разместить даже в небольшом помещении

Такой насос обычно поверхностного типа, то есть качая воду с глубины до 10 метров, поднимает ее в основное устройство. Поднятие происходит за счет специальных колес, оснащенных лопастями, и создания при этом области пониженного давления. Таким образом, происходит так называемое всасывание воды. Кроме того, любая всасывающая система или помпа такого типа оснащена двигателем и рабочей камерой. В рабочей камере располагается нагнетательный механизм. Насос и двигатель, точнее, их валы, соединяются при помощи помпы. То, насколько надежно соединение, определяет тип выбранного уплотнителя.

Они в свою очередь бывают двух видов:

  1. Сальниковый. Довольно бюджетный вариант, но не стоит полагаться на его надежность. Герметичность и сопротивляемость водному потоку на очень низком уровне.
  2. Торцевой. Очень надежный вариант, обладает прекрасными герметическими свойствами, не пропускает воду. Но его цена довольно высокая, по сравнению с предыдущим вариантом.

Есть такие модели, которые не требуют уплотнителей. Это устройство с магнитной муфтой. Такая конструкция отличается самой высокой надежностью, но и ее цена намного выше.

Бытовые насосы без предварительной заливки жидкости можно разделить на три вида:

  • Центробежный;
  • Вихревой;
  • Эжектор.

О них будет рассказано ниже.

Описание центробежных устройств

Такой вид чаще всего применяется в загородных домах или мелких промышленных организациях. Центробежная система подходит для всасывания не только чистой воды для потребления, но и осадков, грязи.

Устройство выполнено обычно из нержавеющей стали, корпус представляет собой спираль. Рабочее колесо оснащено лопастями, которые повернуты в противоположную сторону. Кроме того, насос имеет диффузор. Механизм устройства позволяет легко провести диагностику при необходимости.

Самовсасывающий насос может иметь разную мощность и форму

Основные преимущества:

  • Поддержание температуры в системе около 35º;
  • Глубина до 8 метров;
  • Детали не поддаются коррозии;
  • Легкий монтаж;
  • Эффективная работа.

Принцип работы заключается в том, что вода всасывается в трубу внутрь корпуса, заполняя все пространство. После этого начинает работать колесо. Действие центробежной силы воды переходит в периферию, давление заставляет ее уйти в напорную магистраль. После этого давление снова понижается, и жидкость возвращается в корпус.

Центробежный насос используется в вязких средах, жидкостях с твердыми и абразивными частицами. Например, для перемещения нефти и ее продуктов.

Также он прекрасно подойдет для полива с использованием жидкости из пруда или другого водоема.

Вихревой всасывающий насос

Такой вид подходит только для чистой воды. Важно! Нельзя устанавливать его, если в жидкости могут находиться твердые частицы или вязкие среды. Это приведет к скорой поломке.

По строению вихревая модель мало чем отличается. Также работа осуществляется за счет колеса с лопастями, которые вращаются около канала. Вода по винтовой траектории поступает по специальной трубке при вращении колеса. Возникают давление и энергия, которые поднимают жидкость на определенный уровень. После удаления воздуха дальнейшее перемещение воды проводится по центробежному механизму, описанному выше.

Вихревой всасывающий насос следует проверить на работоспособность перед покупкой

У вихревого насоса достаточно низкий коэффициент полезного действия, поэтому затрачивается большое количество энергии, что очень не выгодно.

Достоинства таких моделей:

  • Небольшой размер;
  • Сильный напор;
  • Простая установка и легкий монтаж.

Но эти преимущества не делают вихревой насос популярным из-за его существенных минусов.

Принцип работы эжекторных моделей

Такой тип предназначен для открытых естественных водоемов, колодцев или скважин. Эжектор – это специальная трубка, которая позволяет достать воду даже на большой глубине. Он устанавливается как на вихревую, так и на центробежную систему. Но отличие в том, что при подъеме воды по трубке ее часть возвращается, что снижает коэффициент полезного действия этого устройства. Но несмотря на это, эжектор намного увеличивает производительность.

Преимущества устройства:

  • Простой монтаж;
  • Легкое устранение неполадок;
  • Высокая эффективность;
  • Всасывание даже на глубине 30 метров.

Именно поэтому чаще всего используется центробежная система с эжектором. Это помогает повысить эффективность работы и получить лучший результат без особых затрат.

Самовсасывающий насос – это специальной устройство, которое необходимо для подъема или перемещения жидкости. Он бывает нескольких видов: центробежный, вихревой и эжекторный. Последний необходим для улучшения работы первых двух. Самым лучшим вариантом для установки являются центробежные насосы с эжектором.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
