Как самому сделать стол трансформер своими руками?

Стол-трансформер своими руками

Уважаемые посетители сайта из представленного автором материала вы узнаете, как можно самостоятельно сделать стол-трансформер для беседки из доски 30х80 мм.

Автор: Николай Шадуро, построил у себя на дачном участке беседку и решил разместить в ней садовую мебель, но она должна быть компактной и не занимать много места внутри беседки. Начал поиски чертежей в интернете, как обычно чего то толкового найти удается очень редко, сайтов много, а толку на «пшик» Вообщем со всего что нашел полезного в сети, пришлось много додумывать и подгонять, составлять свое. Стол у автора получился отличный, чем он с нами решил щедро поделиться.

Доски для стола использовал разных пород: береза, сосна, осина, но лучше всего брать твердые виды древесины к примеру березу, потому как стол и две лавочки рассчитан на 6 человек, то есть конструкция должна выдерживать высокие нагрузки.

Преимущество данного стола в том, что он компактно складывается в скамейку с спинкой и обратно в стол с двумя скамейками, занимает мало места в сложенном виде.

И так, давайте рассмотрим, что конкретно понадобится для изготовления стола- трансформера?

1. доска 30х80 мм разных пород (лучше брать березовые доски)
2. металлические уголки
3. саморезы по дереву
4. столярный клей или жидкие гвозди
5. лак
6. морилка
7. болты М12
8. гайка
9. шайба
10. гвозди

1. ножовка
2. шуруповерт
3. дрель
4. молоток
5. линейка
6. карандаш
7. рулетка
8. транспортир
9. уголок
10. кисть

Пошаговая инструкция по созданию стола-трансформера своими руками.

Как уже было выше упомянуто, автор вначале построил беседку на своем дачном участке и решил обзавестись садовой мебелью.

После долгих поисков в сети интернет подходящего чертежа, приступил к работе, первым делом прямо на полу начертил шаблоны ножек, так же можно использовать лист фанеры.

Далее распиливает доски согласно размерам, автор использовал разные породы дерева: осина, сосна, береза, но лучше всего брать твердую древесину. Обратите пожалуйста внимание! Скамеек буде две, а именно внутренняя и наружная. Первым делом мастер изготавливает наружную скамейку, все подробные размеры указал он нам прямо на фотографиях, что заметьте очень удобно. Высота ножек 440 мм, ширина расстановки ножек в нижней части 400 мм-это очень хорошо для устойчивости скамьи. Внимание важный момент! длина внутренней поперечины составляет 150 мм, еще раз напоминаем Поперечина расположена внутри.

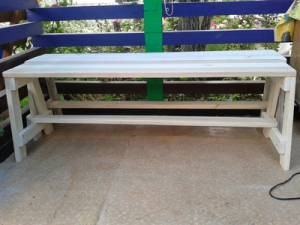

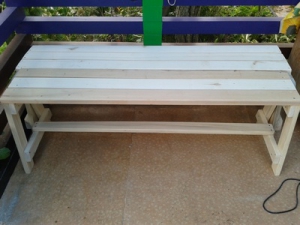

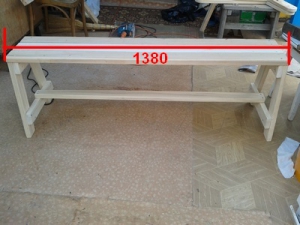

Длина наружной скамейки составляет 1380 мм, все заготовки перед непосредственной сборкой следует тщательно зашлифовать и обязательно снять фаску, чтоб поверхность была гладкой, ровной, как говориться «Без сучка и задоринки»

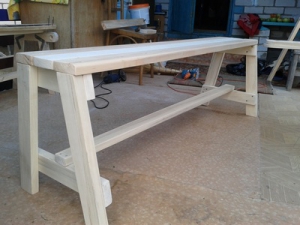

Скамейка получается простая, а крепление мастер делает при помощи саморезов по дереву, столярного клея и для пущей надежности добавляет металлические уголки, так как конструкция должна быть предельно прочной.

Так, идем дальше) Теперь необходимо собрать Внутреннюю скамью Обратите внимание! Высота ножек на обеих скамейках должна быть строго одинаковой, а вот поперечина скрепляющая ножки выносится наружу и ее длина соответственно увеличена до 400 мм, длина верхней планки 350 мм где на расстоянии 40 мм от края сверлится отверстие под болт М12 и рассверливается чтоб утопить головку болта в полости доски, дабы нечего не выступало. Все необходимые размеры автор указал прямо на фотографии.

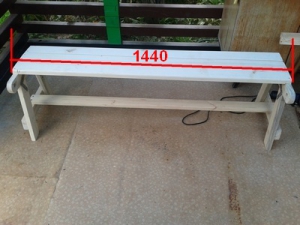

Длина скамьи составляет 1440 мм, но в каждом индивидуальном случае размеры могут разниться, потому как каждый делает под себя, но как эталон используем размеры представленные мастером.

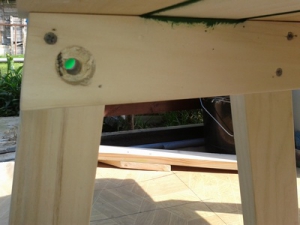

В верхней планке сверлятся отверстия.

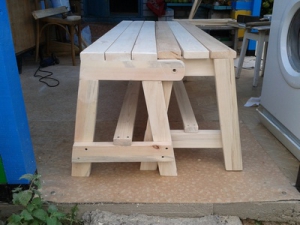

После того как обе скамейки готовы их нужно примерить и одна должна входить в другую с небольшим зазором (см фото)

То есть две скамьи в сложенном виде должны создавать одно целое.

Вот собственно что должно получиться в итоге.

С скамейками немного разобрались, теперь переходим к рассмотрению дальнейших действий автора, а именно изготовление кронштейнов из бруса. Угол соединения двух брусков должен быть порядка 100-105 0 (см фото) где брус «А» отвечает за ширину столешницы, а брус «Б» это высота от верхней части скамьи до столешницы.

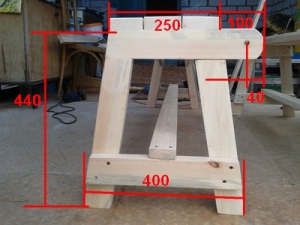

Все необходимые размеры автор указал на фотографии.

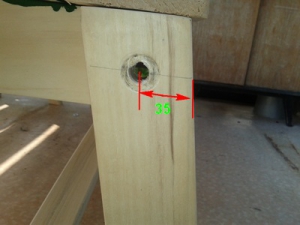

В брусе «Б» сверлится отверстие под болт М12 и рассверливается чтобы утопить головку в полости древесины.

После чего полученные кронштейны следует соединить с внутренней скамейкой, в месте соединения подкладываем шайбу чтоб не было сопряжения.

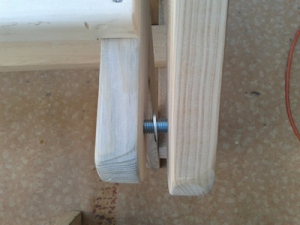

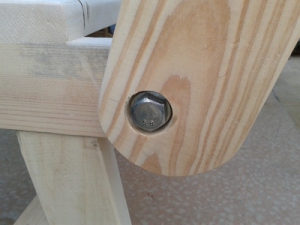

Головка болта утапливается в рассверленное отверстие.

Тоже самое и с противоположной стороны.

Вообщем таким образом закреплены 2 кронштейна которые отвечают за высоту и ширину столешницы.

Затем следует ровно выставить оба кронштейна.

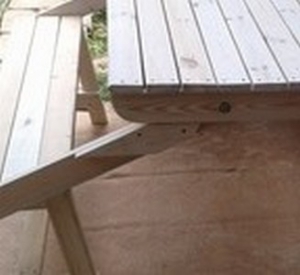

А вот теперь начинается самое интересное)) нужно соединить столешницу с наружной скамейкой, делается это при помощи прямой планки, ее размеры указаны на фото.

Данных планки требуется изготовить 2 штуки, автор долго мучился чтоб получить точный размер в процессе подгонки, так что в каждом индивидуальном случае могут быть погрешности. Для начала мастер вбил гвозди по краям планок и при помощи них сделал разметку, то есть вбил гвоздь чтоб он немного торчал с другой стороны и произвел отметку, а затем просверлил отверстие под болт М12

Все предварительно тщательно нужно подогнать, а потом спокойно сверлить, как говориться «Семь раз отмерь, один раз отрежь».

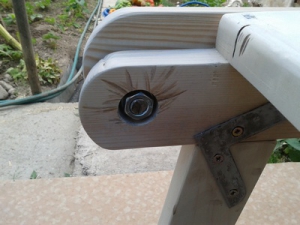

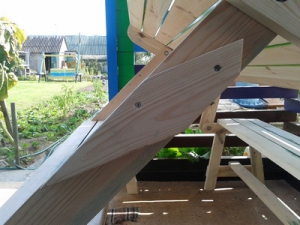

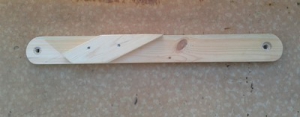

На эту планку в обязательном порядке надо сделать ограничитель, чтобы столешница у вас не разъехалась, к примеру у автора она выглядит вот так.

Тоесть при раскладывании она будет фиксировать столешницу в ровном положении и не даст дальнейшего хода.

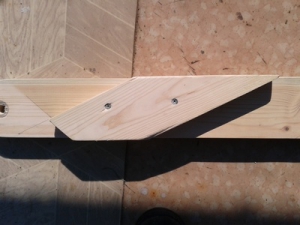

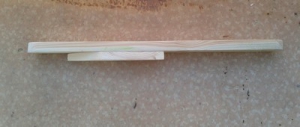

Как видите все довольно просто, отрезок доски спилен под определенным углом и прикреплен к планке при помощи 2х саморезов.

Для полной симметрии на второй планке делается все тоже самое.

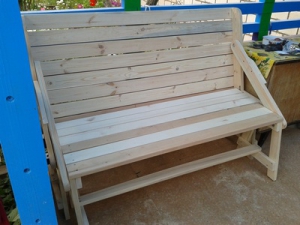

Вот собственно что получается в итоге проведенной работы автора.

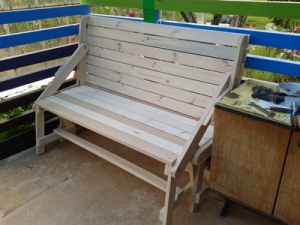

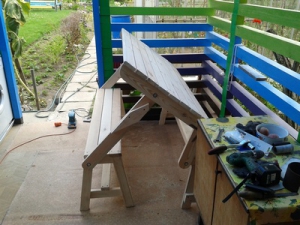

Данный стол-трансформер компактно размещается в уголке беседки в своем сложенном состоянии.

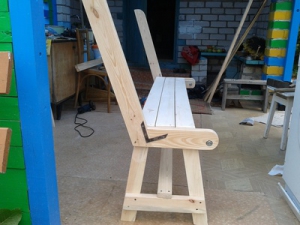

Собственно что получается, столешница превращается в спинку, а две скамьи соединяются в единое целое посредством вставки друг в друга.

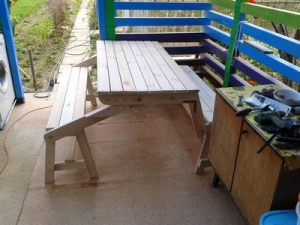

А при необходимости накрыть стол и устроить «Пир горой» просто тянем за скамью и стол раскладывается.

Вуаля)) и все готово.

Неоспоримые преимущества стола-трансформера -это конечно же его компактность.

Автор советует использовать древесину для изготовления стола именно твердой породы, к примеру березу. Данная конструкция рассчитана на 6 человек в разложенном виде, так что все должно быть предельно надежно. Места соединения дополнительно укрепляются металлическими уголками.

Конечно сделать такой чудо-стол довольно непросто, но вам представлены все необходимые размеры и описание, чего не было у автора и он собирал информацию по всему интернету. Так что берем и делаем) Дерзайте друзья!

На этом заканчиваю статью. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Алгоритм сборки стола-трансформера своими руками, советы мастерам

Большинство владельцев современного жилья отмечают общую проблему — нехватку свободного пространства. В стремлении разместить все вещи максимально компактно приходится прибегать ко всевозможным хитростям. Один из способов освободить место без ущерба для комфорта — сделать стол-трансформер своими руками, используя готовый подъемный механизм. Многофункциональную мебель, которая в сложенном положении отличается весьма скромными габаритами, можно органично вписать в самые разные интерьеры благодаря большому количеству вариантов исполнения. Сделать трансформирующийся стол в домашних условиях несложно, потребуются лишь начальные навыки мастерства и правильно выполненный распил составных частей конструкции.

Виды конструкций

Столы-трансформеры встречаются в разнообразных модификациях. Есть изделия для работы, приема пищи, чтения. Каждая из этих категорий обладает уникальными характеристиками и возможностями. По назначению модели подразделяются на следующие виды:

  1. Стол-хранилище. Отличается необычной конструкцией, включает в себя два либо три ящика и столешницу. Открывают это изделие с помощью вращения по оси.
  2. Обеденно-журнальный. Модель признается самым распространенным столом-трансформером. В сложенном состоянии изделие неприметно и не занимает много места. В обычные дни оно используется как журнальный столик, а при необходимости конструкцию можно разложить в комфортный, полноценный обеденный стол. Всего несколько движений, и за ним смогут с удобством разместиться 5–7 человек.
  3. Журнально-рабочий. Это похожий на предыдущую модель стол-трансформер, для изготовления которого используют другой тип столешницы. Необходимость его полностью раскладывать либо менять форму отсутствует. Эту конструкцию применяют для трансформации стола в парту с возможностью регулирования высоты. Здесь также предусмотрены дополнительные ящики для хранения. Кроме того, столешница журнального столика может менять положение с помощью изменения порядка крепежей.
  4. Столик для пикника. Изделие предполагает наличие двух скамеек, сдвигая и разворачивая которые можно получить полноценную удобную мебель. Эта модель не содержит особо сложных устройств, фактически здесь одно крепление с поворотным механизмом и болт-фиксатором.

Существует поворотный стол, который оснащен интересным механизмом раскладывания. Схемы конструкции предполагают наличие дополнительных поверхностей, наложенных одна на другую. Здесь используются специальные металлические направляющие. В момент раскладывания верхняя часть сдвигается, и появляются дополнительные элементы. Впоследствии все составляющие соединяются в единую столешницу.

Поворотный стол-трансформер предполагает использование вставок, отвечающих за выдвижение дополнительных частей столешницы. Они бывают на газлифте либо на пружине. Первую вставку отличает бесшумная работа, скольжение осуществляется благодаря внутренней обработке, в то время как пружина действует с небольшим шумом. При этом газлифт имеет свой ресурс, по истечении которого механизм слабеет и изнашивается. Пружину признают более долговечной вставкой, правда, и более травмоопасной, так как она может выйти из строя и разорваться.

Поворотные столы — наиболее востребованная модель. По боковым сторонам могут находиться дополнительные части столешницы. Конструкция этого предмета мебели предполагает, что подвергаться трансформации могут все его элементы. При этом есть изделия, которые могут менять высоту. Как правило, функция регулирования предусматривается у столов с более сложным автоматическим устройством.

Довольно распространенной моделью считается круглый стол. Благодаря своим формам он помогает «смягчить» интерьер. Круглые изделия после раскладывания становятся овальными, благодаря чему существенно увеличивается их размер. При этом за ними может уместиться до 8–10 человек. Такой трансформер обладает множеством преимуществ: в разложенном виде значительно увеличивается, вмещая много сидящих, в комнате становится центральным, объединяющим элементом. В то же время для стола круглой формы требуется в разы больше места, чем для аналогичных прямоугольных конструкций. Простота самостоятельного изготовления круглого варианта мебели-трансформера — вопрос спорный, поскольку выпилить столешницу для него можно только с помощью специального оборудования.

Дизайнеры не рекомендуют в маленькой комнате размещать мебель темных тонов. Визуально она еще больше уменьшает помещение. Лучше отдать предпочтение светлому столику, например, цвета слоновой кости.

Не менее популярны прямоугольные столы-трансформеры. Эту модель принято считать классическим вариантом. Среди преимуществ отмечают вместительность и компактность. В сложенном виде изделие малогабаритно, а после разложения становится полноценным обеденным столом. Существуют различные вариации раздвижных моделей, размер при трансформации может меняться незначительно или довольно существенно. Прямоугольную конструкцию изготовить самостоятельно проще всего, смастерить такой стол сможет даже начинающий мастер.

Читать еще:  Как рассчитать тепловую мощность радиаторов для системы отопления

Стол-трансформер

Авторизация на сайте

В этом году на даче смастерил террасу.

Но речь не о ней. Захотелось смастерить стол для этой террасы, который не занимал бы много места и рассчитан был бы человек на шесть. Перелопатил много всяких конструкций и остановился на столе-трансформере. Фотографий в интернете много и даже некоторые чертежи есть, но разобраться мне в этих чертежах было непросто, т.к. они, похоже, были «сперты» у кого-то и поэтому сделать что-то по этим чертежам было невозможно. Во всяком случае, мне.

Но сама идея мне подходила. Пришлось все изобретать по ходу строительства.

Доска у меня была толщиной 30х80 мм, но разномастная, т.е. и береза, и сосна, и осина. Про себя решил, что для первого раза для тренировки сойдет и такая. Сразу скажу — сошло, но лучше все-таки использовать древесину твердых пород, например березу.

Изготовление стола трансформера

Работу начинаем с изготовления скамеек. Их две — наружная и внутренняя. Первым делом нарисовал на полу шаблон ножек скамейки. Рисовать можно и не на полу, а на куске какой-либо фанеры.

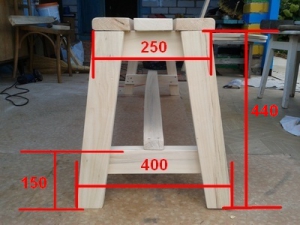

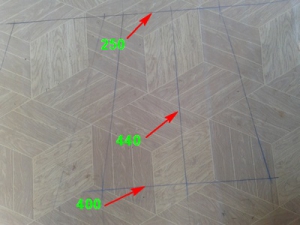

Для наружной скамейки размеры ножек получились следующие: Высота — 440 мм., Ширина вверху — 250 мм., Для хорошей устойчивости ширина внизу должна быть не менее 400 мм. У меня нижний размер составляет 400 мм. Нижняя поперечная планка ножек расположена на расстоянии 150 мм. от пола и находится внутри скамейки. Длина скамейки составляет 1380 мм. Отрезаем по шаблону заготовки, снимаем фаски и шлифуем шкуркой, чтоб ваши дамы не рвали чулки. Конструкция наружной скамейки видна на фото.

Конструкция внутренней скамейки чуть сложнее. Верхняя планка крепится к ножкам встык, поэтому длина ножек зависит от ширины верхней планки. Главное, чтобы высота обеих скамеек совпадала. Нижняя поперечная планка ножек расположена на расстоянии 150 мм. от пола и находится снаружи скамейки. Для внутренней скамейки размеры ножек получились следующие: Высота — 440 мм, Длина верхней планки — 350 мм., Ширина внизу — 400 мм. На расстоянии 40 мм. в верхней планке сверлим отверстие под болт М12 и изнутри скамейки рассверливаем под размер гайки. Длина скамейки составляет 1440 мм. Конструкция внутренней скамейки видна на фото.

Длина распорных планок зависит от длины скамейки.

Все соединения посажены на «жидкие» гвозди «Момент», скреплены шурупами и усилены металлическими уголками.

После сборки скамеек их необходимо сдвинуть друг в друга. Высота должна совпадать, а скамейки входить друг в друга не задевая ножек, но с минимальным зазором. Смотрите фото.

После того, как вы добъетесь хорошего сопряжения скамеек переходим к изготовлению кронштейнов столешницы.

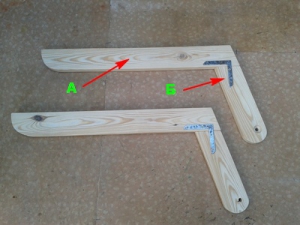

Два бруска нужно соединить между собой под углом от 100 до 105 градусов (Смотри фото). Угол определяет расстояние от столешницы до внутренней скамейки (чтобы было удобно садиться и пузом не упираться в столешницу, но если пузо большое, то и угол должен быть чуть больше). Длина бруска «А» определяет ширину столешницы, а длина бруска «Б» высоту столешницы от пола.

Примечание.
Как всегда, бывает в таких случаях, под рукой не оказалось транспортира или какого-либо устройства измеряющего или задающего углы. Пришлось взять две рейки, соединить их болтом и раздвигая рейки определить нужный угол. Потом по этим рейкам нарисовать шаблон (опять же на полу) и уже по шаблону нарезать бруски.

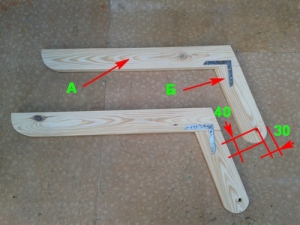

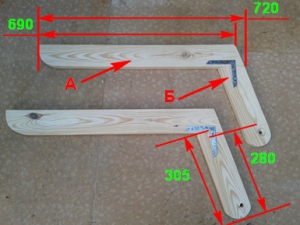

У меня размеры получились следующие: Брусок «А» — 720х690, Брусок «Б» — 305х280. Смотри фото.

Соединил, как и прежде, на жидкие гвозди, шурупы и уголки. В бруске «Б» сверлим отверстие на М12 и рассверливаем под размер гайки с стороны, которая будет внутрь скамейки.

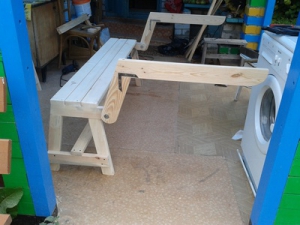

Теперь соединяем кронштейны с внутренней скамейкой. Между скамейкой и кронштейном ставим шайбу, чтобы исключить контакт между сопряжениями.

Двумя брусками по краям кронштейнов имитируем столешницу, чтобы кронштейны двигались синхронно. Нужно добиться, чтобы кронштейны не задевали за скамейку.

Теперь начинается настоящий «геморрой». Нужно соединить кронштейны столешницы с наружной скамейкой. Указать точные размеры проблематично, т.к. при повторении конструкции так или иначе, но размеры могут отличаться. Поэтому размер соединительной планки дается ориентировочный.

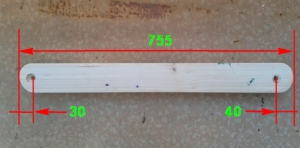

Берем планку длиной около метра. На расстоянии 30 мм от края вбиваем гвоздь, так чтобы он выходил из планки, примерно миллиметров на 5. На расстоянии 685 мм вбиваем также гвоздь, но с другой стороны. Снаружи наружной скамейки на ножках на расстоянии 35 мм делаем отметку карандашом. Впоследствии здесь будет отверстие под соединение скамейки со столешницей.

Теперь сдвигаем скамейки друг к другу и слегка вбиваем гвоздь в отмеченную точку в скамейке. Верхнюю часть планки прикладываем к кронштейну и также слегка прибиваем. Затем, приподняв наружную скамейку и помогая другой рукой, отодвигаем наружную скамейку от внутренней. Соединительная планка потянет за собой кронштейны столешницы. Нужно найти такие точки соединения, которые позволят раскладывать стол так, чтобы столешница приняла горизонтальное положение, а при складывании, скамейки, по возможности, плотно примыкали друг к другу.

И еще что необходимо учитывать: длина соединительной планки определяет расстояние от столешницы до наружной скамейки (помните о пузе).

После того, как вы получите удовлетворительный результат, можете в отмеченных точках сверлить отверстия под крепление планки со столешницей и скамейкой. Саму планку обрезаете до нужных размеров и вместо гвоздей высверливаете отверстия под крепления. Вторую планку с другой стороны делаете по размеру первой. Рассверливаете отверстия с нужной стороны, чтобы спрятать шляпки болтов и гаек.

У меня размеры получились как на фото вверху.

Соединяем уже готовые планки со скамейкой и кронштейнами столешницы и раздвигаем стол. Устанавливаем столешницу в горизонтальное положение и отмечаем на планке место упоров. Упоры нужны для того, чтобы не произошла «автоматическая разгрузка» стола от вашей снеди. Упоры могут быть любой конструкции. У меня они получились такими как на фото.

Снимаем временные бруски со столешницы и зашиваем столешницу доской. Помните только, что доски столешницы должны быть отшлифованы с обеих сторон, т.к. они будут служить одновременно спинкой скамейки и рабочей поверхностью стола.

Ну, вот. Получилась знатная сидушка, хотя и странная на вид. Зато весьма функциональная, а главное не занимает много места.

И напоследок. Данная конструкция стола, как правило, используется на открытом воздухе и подвержена атмосферным осадкам. Поэтому стол необходимо защитить от воздействия этих самых осадков. Способы защиты оставляю на ваше усмотрение.

Обеденный раскладной стол своими руками — только для большой семьи

Для современных городских квартир весьма актуальна складная мебель, потому как она позволяет сэкономить свободное пространство и при этом не теряет своей функциональности. Обеденный стол неотъемлемый атрибут любого жилища. Он должен быть достаточно большим, чтобы позволить усадить всю семью, а также принять гостей. В случае с обеденным, как нельзя кстати, придется вариант раздвижного стола. В сложенном виде он может быть небольшим столиком для повседневного использования или просто тумбой.

Безусловно, разборный стол можно приобрести в мебельных магазинах или заказать, но это, достаточно дорого и может нанести серьезный ущерб семейному бюджету. Почему бы не сделать раскладной стол своими руками? Несмотря на то, что его механизм не из легких, все же изготовление такого предмета мебели под силу любому мужчине. Главное — желание и немного терпения.

Деревянный стол книжка своими руками

Решили смастерить кухонный стол своими руками? Советуем присмотреться к варианту, как раскладушка. Такой обеденный стол идеально впишется в интерьер городской квартиры и не займет много места. Его механизм, несмотря на кажущуюся сложность, весьма прост. Единственное чему, действительно, стоит уделить внимание это изготовление деталей.

Перед тем как сделать стол книжку своими руками, как и в любом другом случае создания самодельной мебели, подготовьте чертеж.

Самодельный складной стол состоит из следующих деталей:

  • А — столешница, 700х670 мм (рекомендуемая толщина материала — 20 мм, это могут быть МДФ,
  • ДСП или пустотелые щиты, на ваше усмотрение), 2 шт.;
  • Б — крышка, 700х200 мм (материал тот, что использовался для столешниц), 1 шт.;
  • В — ножка, 720х200 мм (материал столешниц), 2 шт.;
  • Г — царга, 638х190 мм (материал столешниц), 1 шт.;
  • Д — нижняя полка, 628х190 (материал столешниц), 1 шт.;
  • Е, Ж — бруски горизонтальный и вертикальный, 500х40х25 мм, Е — 4 шт., Ж — 2 шт.;
  • З — подвижная ножка, 720х40х25 мм, 2 шт.;
  • И — рояльные петли, 4 шт.

  1. После того, как чертеж стола книжки подготовлен и все необходимые детали будут выпилены, не забудьте обработать их меламиновой пленкой. Это защитит спилы от влаги и обезопасит вас от токсичности материала.
  2. Начните сборку с соединения деталей З, Ж и Е (подвижная ножка и бруски). Для этого лучше всего использовать соединение глухими прямыми шипами. Эта конструкция снабжается с торца резинкой или металлической кнопкой.
  3. Соедините детали В, Г и Д. Это столешница, ножка, царга и нижняя полка.
  4. К ножкам закрепите крышку (детали Б и В). Здесь рекомендуем использовать круглые шипы.
    Прикрепите к конструкции с подвижной ножкой рояльные петли, затем все соедините с ножкой стола.
  5. Используя рисунок, все работы осуществите с двух сторон.
  6. Теперь можно окрасить или покрыть лаком свой обеденный столик.
Читать еще:  Как правильно сделать вытяжку своими руками

Стол-книга размером «с весьма серьезный стол для банкетов» изготовлен. Как видите, это действительно не сложно.

Раскладной стол трансформер

Предыдущий вариант, конечно, не единственно возможный механизм. Стол для кухни может быть и раздвижным. Когда небольшой стол путем нехитрых манипуляций раздвигается до больших размеров.

Чтобы сделать раздвижной кухонный стол своими руками чертежи обязательно понадобятся. Их можно найти в интернете или в журналах (кто привык к бумажным источникам). Те, которые мы предлагаем, позволят создать стол со столешницей в собранном виде 700х1200 мм, а в разобранном — 700х1670 мм.

Материалы и инструменты для стола своими руками:

  • ЛДСП;
  • уголок 50х50 (алюминиевый) 4 шт.;
  • направляющие 2 шт.;
  • ножки (из металла) 4 шт., достаточно крепких, чтобы выдержать большой обеденный стол;
  • 6 замочков(далее будет описано);
  • винт (10 мм);
  • саморезы 20х4 и 16х3.
  • термопистолет для приклеивания кромки, но можно использовать и утюг;
  • дрель;
  • электролобзик;
  • фрезер;
  • уровень, рулетка и прочее.
  1. Перед тем как сделать раскладной стол подготовьте необходимые детали в соответствии с подготовленными чертежами. Заготовки следует выпилить и кромковать.

Нюанс! Срез, сделанный фрезером, лучше, чем лобзиком или пилой, правда, в этом случае необходимо увеличивать необходимые размеры на пару миллиметров.

  1. Следующим этапом подготовим подвижной механизм. Для начала с внешней стороны уголка начертите линию, делящую его сторону ровно пополам. Такая линия понадобится на всех уголках.
  2. С помощью направляющей отметьте места скрепления уголков и направляющей.

  1. Просверлите необходимые отверстия.

  1. Скрепляем конструкцию из двух уголков и направляющей болтами.

  1. Уложите получившиеся конструкции перед собой подвижными частями направляющих внутрь. Теперь необходимо просверлить по 4 отверстия, в подвижных частях направляющей с внешней стороны, а в неподвижных — с внутренней.

  1. Заготовки столешницы разместите на столе лицевой стороной от себя, тщательно выровняв края. Полученные механизмы укладываете сверху подвижной частью внутрь и совместив их центры со стыком столешниц стола трансформера.

  1. Механизм прикрутите саморезами следующим образом: подвижную часть к одной части столешницы, а неподвижную — к другой.

  1. Прикрутите замочки, соединяя края столешниц.

  1. Разведите столешницы, разместите между ними вставку и прикрутите к ней недостающие части замочков. Должно получиться так, чтобы замочки закрылись без вставки и со вставкой.
  2. Осталось прикрутить ножки и стол трансформер своими руками готов.

Совет! Острые углы металлических уголков рекомендуется спилить в целях безопасности.

Наверное, вас заинтересует вопрос, как сделать стол трансформер округлой формы. Здесь все зависит от подготовленных чертежей и ваших пожеланий. Например, можно сделать круглый раздвижной стол на основе того же механизма, что и в предыдущем варианте.

Но могут быть и другие более сложные варианты.

В общем, круглый стол трансформер идеально впишется в интерьер городской квартиры, а такой стол из дерева станет идеальным дополнением гостиной загородного дома.

Выдвижной стол, вариант для компактной кухни

Как сделать раздвижной стол для кухни своими руками не секрет. Но как быть, если и такой стол разместить на кухне нет возможности или нет необходимости. В таких случаях можно смастерить выдвижной стол. Его можно полностью убрать, после того как он выполнил свою роль. Таким образом, можно сэкономить огромное пространство на кухне. Такой вариант просто незаменим для малогабаритных кухонь.

Однако выдвижной стол может быть применен не только для приема пищи. Это прекрасный вариант вспомогательной поверхности рабочего стола (такой вариант широко используется для компьютерных столов).

Складной столик для пикника

Столы, представленные до этого, являются полноценными предметами мебели. Однако компактные столики нужны и на даче. Такой столик должен быть удобен в транспортировке, чтобы легко уместиться в багажнике легкового автомобиля наряду с остальными принадлежностями для пикника. Рассмотрим, как сделать складной стол — чемодан.

  • фанера 50х60 см;
  • брус 30х30 см длиной 44 см (4 шт.);
  • брус 30х30 см длиной 60 см (2 шт.);
  • брус 30х30 см длиной 52 см (4 шт.) для ножек;
  • саморезы, гвозди и мебельные винты;
  • ручка (можно использовать ручку от старого чемодана или приобрести подобную), а также
  • чемоданные защелки (2 шт.);
  • петли 60 мм (2 шт.).
  1. Соберите 2 рамки из листов фанеры и брусков. Все детали закрепите саморезами. Рамки между собой соедините петлями.
  2. На одинаковых расстояниях просверлите отверстия для крепления ножек. Аналогичные сделайте и на ножках. Учитывая, что крепиться они будут на винты, диаметр отверстий должен быть чуть меньше размера винтов.
  3. Прикрепите ручку и защелки. Столик складной своими руками будет готов, когда вы привинтите ножки. Чтобы разложить его понадобиться открутить последние.

Как вы понимаете это черновой вариант. Его необходимо облагородить. Для начала отшлифовать все детали, а затем окрасить в необходимый цвет и покрыть лаком.

Возможен и усложненный вариант. Когда ножки стола крепятся на откидной конструкции. Помимо этого столешница изготовлена из реек, а ее кромки оббиты алюминиевыми уголками.

Безусловно такой раскладной столик своими руками смастерить несколько сложнее, да и вес его будет больше.

Мы рассмотрели, как сделать стол — книжку, выдвижной стол и складной стол своими руками, варианты столов для кухни и пикника. Каким нашим советам вы последуете выбирать вам.

Главное тщательно ознакомиться с чертежами и нашими инструкциями.

Кухонный стол-трансформер для маленькой кухни своими руками: чертежи и схемы сборки

Многие владельцы маленьких кухонь предпочитают использовать их лишь по прямому назначению – для приготовления пищи и хранения продуктов. Место для семейных трапез приходится искать в гостиной. Не самый удобный и гигиеничный вариант. Выход лежит на поверхности. Вернее, на столешнице кухонного стола-трансформера. Его компактность и функциональность позволяет не бегать больше с тарелками по квартире, завтракать и обедать на кухне. Популярность и востребованность их растет. В ассортименте представлены модели премиум класса и бюджетные изделия, изготовленные из разных материалов.

Маленький стол большие возможности

В сравнении с громоздким обеденным столом с ограниченным набором функций, раскладной имеет массу преимуществ.

  • Компактность. Возможность менять размеры столешницы и высоту стола в зависимости от выбранной в данный момент функции и площади помещения;
  • Эргономичность и простота регулировки, которая под силу даже ребенку;
  • Безопасность в использовании;
  • Регулировка по высоте позволяет использовать его человеку любого роста;
  • Экономия пространства помещения;
  • Многофункциональность.

Трансформер журнально-обеденный

Приобретение раскладного стола и дивана позволит сэкономить на покупке как минимум одного предмета. В сложенном состоянии он занимает минимум места и выполняет функцию компактного журнального столика, а раскладной диван-кушетка в разложенном состоянии еще и спального места. Отрегулировав размер столешницы, можно получить полноценный обеденный стол для целой семьи или небольшой компании. Стол может быть оснащен полочками и колесиками, изготовлен из разных материалов: дерева, металла, стекла и других материалов.

Раскладная столешница

Раскладная столешница способна способна изменить в мгновение ока изменить свои пропорции и увеличиться в размере практически в два раза. Происходит это за счет выдвигающихся боковых панелей. Конструкция может состоять из подстолья (или быть бесцарговой), столешницы (крышки), опорных элементов, синхронизированных или несинхронизированных механизмов. Экономя место в сложенном состоянии, он позволяет без малейших усилий принимать за ним гостей, организовывать детские игры, праздники и другие замечательные мероприятия.

Размер такого стола можно скорректировать в зависимости от количества человек.

Надежная конструкция рассчитана на многократное раскладывание. Стоит обращать внимание на материал, из которого изготовлен каркас. Оптимальный вариант – металл или дерево. Слишком дешевым такой стол быть не должен. Чрезмерная дешевизна говорит о ненадежности механизмов.

Каркас, изготовленный из пластика, не очень крепок. Значит, и столик будет служить недолго.

Пристенные

Очень компактны и относятся к консольному сегменту. Надежность подобных моделей не в последнюю очередь зависит от качества фурнитуры, так как конструкция предусматривает крепление задней части столешницы к стене. Конструктивно напоминает барную стойку. Для крепления может использоваться подвижный кронштейн.

Бабочка

Интересное решение для малогабаритной кухни. В сложенном состоянии занимает не более 30-32 см в длину. Конструкция позволяет увеличить его размеры более чем в 5 раз. Основные достоинства – компактность и многофункциональность. Это, пожалуй, одно из самых удачных решений для обустройства обеденной зоны в маленькой кухне.

Ещё вариант раскладной стол с тумбой. В сложенном состоянии – это небольшая тумба, которую можно поставить в любое удобное место.

Другие варианты

  • Очень выгодны трансформируемые модели, предназначенные для детей. По мере взросления маленького человека меняет свои параметры и угол наклона стол. Его можно регулировать по длине и высоте в соответствии с размерами ребенка;
  • Надстраиваемые по краям столешницы, центральная часть которых вынимается из подстольного пространства;
  • Разборные столешницы. Ненужные в данный момент элементы вынимаются или задвигаются под полку.

Материалы раздвижного стола

Модельный ряд трансформируемых столов и материалов, используемых для их изготовления, довольно обширен.

  • Самые бюджетные – из пластика. Основные плюсы: невысокая цена, высокая мобильность, простота ухода.
  • Самые востребованные – из ЛДСП или МДФ. Основные плюсы: привлекательный внешний вид, демократичная стоимость, высокая степень надежности;
  • Модели из стекла. Легкость, презентабельность, прочность;
  • Натуральное дерево. Благородный внешний вид столешницы из дуба, – это статусность, безусловная прочность и достаточно высокая цена.

Наличие отверстий на плохо обработанных кромках могут привести через некоторое время к разбуханию столешницы.

Стекло (стеклянные трансформеры)

Со стеклянными столешницами, воспринятые поначалу с опаской, набирают все большую популярность. Каленое, особо прочное стекло способно выдержать ощутимые нагрузки и большой вес. Обладает противоударными свойствами.

Испытывать стекло на прочность, нанося удары нечеловеческой силы, все же не стоит. Подобных нагрузок не выдерживает даже дерево. Стол вам понадобится целым.

Форма столешниц может быть разной: овальной, круглой, квадратной, прямоугольной. При трансформации она может меняться. Детали опоры изготавливаются из металла или дерева. Подобные конструкции очень украшают кухню, придавая ей воздушность. Их можно декорировать пленкой приятного вам оттенка.

Просмотрите видеоинструкцию как сделать стол трансформер своими руками

Если стол все-таки удалось разбить, можно не бояться ран или порезов. Благодаря используемой технологии столешница в этом случае дробится на неострые крохотные элементы.

Гарнитур из дерева

Столы из дерева – самый долговечный, экологичный и прочный вариант. Они выглядят достойно и уместно в любом интерьере – не только в кухне, но и в гостиной. Главное, на что следует обратить внимание, надежность механизма и качество древесины. К ним можно подобрать складные стулья с деревянной спинкой. Как подобрать кухонные столы и стулья для маленькой кухни узнайте тут.

Читать еще:  Рейтинг электромясорубок: битва за первое место

Металл на кухню

Подобные модели, нередко комбинируемые с элементами из дерева, приобретаются в основном для использования на даче, в парке, беседке. Многофункциональность позволяет применять их не только по прямому назначению, но и для приготовления продуктов гриль на открытом пламени. Очень удачный вариант для пикников, гарантирующий не только уют, но эффектное зрелище в темное время суток. В сложенном состоянии компактен. Как преобразить обычный стол, украсив его керамической плиткой, узнайте в этом материале.

Пластик

Легкие, несложные в уходе изделия из декоративного пластика также имеют своих поклонников. Элементы выдвижного механизма, как правило изготавливаются из металла, что гарантирует надежность конструкции. В основном такие модели столов и пластмассовых стульев используются в загородных домах.

Кухонный стол-трансформер своими руками, чертежи, схемы

Купить мебель несложно. Но качественные трансформеры не так уж дешевы. Кроме того, имеющаяся в продаже мебель может не отвечать в полной мере вашему вкусу и пожеланиям в плане функциональности. Изготовление трансформера по силам любому человеку, не только знающему названия разных инструментов, но и умеющему с ними обращаться. Наличие навыков в этом деле желательно. Для изготовления подойдут даже остатки и обрезки нужного размера и инструменты:

  • Пила;
  • Электродрель, торцевые и другие ключи, сверла;
  • Крепеж, шурупы, гвозди;
  • Наждачная бумага, краска;
  • Длинные латунные петли;
  • Деревянные бруски, уголки или обрезки труб для ножек стола;
  • Детали для несущих шин из дерева.

Прежде чем приступить к работе, потребуется сделать точный чертеж мебели в уменьшенном масштабе. Делать его правильнее на миллиметровке. Основные детали стола: столешница, ножки (можно использовать регулируемые по высоте мебельные ножки), рамка.

Если воспользовались чертежом из интернета, лучше до начала работ убедиться в его точности и отсутствии ошибок.

Тостер для бутербродов? А что идея как приготовить вкусный завтрак.

Оцените дизайн кухни в итальянском стиле в этой статье.

Порядок работ, как сделать компактный трансформер

При самостоятельном изготовлении трансформера очень важно соблюдать все парметры. Расхождение в несколько миллиметров может лишить вас такого нужного изделия.

Алгоритм работ:

  1. Подготовить все элементы будущей конструкции, убедившись в их полном соответствии нужным размерам. Детали для ножек должны быть абсолютно идентичны для обеспечения устойчивости стола;
  2. Проведя линию на внутренней стороне столешницы точно в центре, разрезать ее на две идентичных части. На каждой их них прикрепить опорные шины;
  3. Для соединения ног через каждую их пару просверлить отверстия нужного диаметра. Прикрепить параллельно друг другу петли;
  4. Произвести сборку изделия.

Вариантов изготовления трансформера немало. Принцип везде один. Наличие навыков, сноровки, нужных инструментов. Главное – не бояться и соблюдать схемы и все размеры.

Стол-трансформер (раздвижной стол, стол бабочка) – отличный вариант для малогабаритной кухни. Он занимает минимум места, мобилен, легко сложить и способен увеличиваться до нужных размеров в те моменты, когда это вам нужно. Так же читайте о том, как правильно выбрать недорогой барный столик для кухни.

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Стол трансформер своими руками: фото и чертежи

Как сделать своими руками стол трансформер

Даже в самой маленькой квартире можно жить с комфортом, рационально используя каждый квадратный метр площади. Одно из решений проблемы — использование мебельных трансформеров

Сделать своими руками шкаф, превращаемый в полноценный стол, — совсем несложно. Особенно упрощает работу использование стандартных ламинированных мебельных щитов и плит из благородных древесных пород. В этом случае ваш трансформер при соответствующем цвете и рисунке древесины плит может стать естественным дополнением интерьера комнаты.

Конструкция изделия проста и понятна (см. рисунок). Общие размеры шкафа и, соответственно, отдельных его деталей можно при желании изменить.Однако его высоту увеличивать не стоит. В противном случае при раскладывании стола будет неудобно открывать расположенную сверху защёлку столешницы. На рисунке цветом выделены детали А, В и D, которые образуют стол.

В сложенном положении они закрывают лицевую сторону шкафа. Поэтому их лучше изготовить из качественной мебельной плиты толщиной 25-30 мм, а боковые стойки шкафа — из ламинированных панелей толщиной 28 мм (можно и контрастных по цвету).

После заготовки всех – деталей начинают сборку шкафа. Последовательность работ показана не фото 1-18.

Сборка стола-трансформера своими руками

  1. Стенки шкафа Е, днище и крышку F соединяют в угловой стык с помощью саморезов 60 х 5 мм, предварительно промазав клеем стыкуемые поверхности.
  2. Заднюю фанерную стенку Н приклеивают и прибивают гвоздями : 1,2 х 25 мм. Наиболее ответственная работа заключается в подгонке отдельных деталей лицевой части нашего трансформера, в точной установке и креплении их в предназначенных местах.
  3. И Корпус шкафа укладывают задней стенкой на пол. Затем на корпусе, как на шаблоне, раскладывают заготовки: нижнюю дверку С (открывающуюся вправо), перекладину В и столешницу А с зазорами между ними в 5 мм.
  4. Убедившись в соответствии размеров, приступают к сборке лицевой части шкафа. Прежде всего петлями N соединяют перекладину В со столешницей А.
  5. Затем к перекладине шурупами 3,5 х 20 мм, отступая от её торцов на 28 мм (на толщину боковых стенок шкафа), прикрепляют металлические уголки L.
  6. Особой точности и аккуратности требует изготовление из почти квадратной заготовки откидной ножки стола D. Заготовку размечают, затем по направляющей отпиливают лишнее.
  7. Кромки по линии распила необходимо тщательно отшлифовать.
  8. Сборку из деталей А и В вновь укладывают на корпус шкафа и размечают место крепления перекладины. Уголки L должны касаться боковых стенок корпуса шкафа.
  9. Контролируя правильность положения столешницы, закреплённые на перекладине уголки приворачивают к шкафу саморезами 3,5 х 20 мм.
  10. Теперь можно смело соединить петлями ножку стола со столешницей.
  11. Нижнюю створку, открываемую вправо, устанавливают на петлях, прикрепляемых к лицевой кромке стенки шкафа. При креплении петель необходимо помнить о зазоре в 5 мм между перекладиной и дверцей.
  12. Шкаф опирается на пол ножками М. Их прикрепляют снизу ближе к передней части днища корпуса.
  13. Для надёжной фиксации стола в сложенном положении на столешницу А и сверху на шкаф F устанавливают накидную защёлку J. После крепления необходимо проверить работу её механизма.
  14. Шкаф стоит на двух ножках, а вверху с помощью металлических уголков К и дюбелей его надёжно соединяют со стеной.
  15. Первую полку размещают в шкафу на уровне развёрнутой в рабочее положение столешницы. А затем от неё выше и ниже с помощью картонного шаблона размечают точки установки пластмассовых держателей всех других полок.
  16. Глухие отверстия 06 мм для держателей высверливают в боковых стенках. В качестве ограничителя глубины сверления используют деревянный шкант 015 мм, торец которого не повреждает ламинированную поверхность, что может произойти при применении металлических ограничителей.
  17. Работу завершают установкой полок G на свои места.
  18. В нижнем отделении шкафа предусмотрена удобная полочка для хранения мелких предметов. Доступ к ней возможен в любом положении столешницы.



Использование стола-трансформера

В сложенном положении крышка стола превращается в дверку шкафа

При зафиксированной вертикально столешнице стол-трансформер превращается в узкий шкаф и практически не занимает места в квартире. В верхнем положении столешница надёжно удерживается петлевой защёлкой.

Стол трансформер – чертеж

Перечень деталей стола трансформера на чертеже

А — столешница; В — перекладина; С — нижняя дверка; D — откидная ножка стола; Е — боковые стенки шкафа; F — днище и крышка шкафа; G — полки; Н — задняя стенка; J — накидная защёлка; К, L — уголок; М — ножка; N — петли.

Круглый стол трансформер своими руками

Круглый стол трансформер своими руками, чертежи конструкции, где площадь столешницы увеличивается в 1,8 раза простым ее поворотом.

Смотрим чертеж стола:

• в собранном виде площадь стола – 1,767 (м2)
• в разобранном виде – 3,231 (м2)

Составные части или устройство раздвижного стола.

1. Ножка правая.
2. Ножка левая.
3. Царга.
4. Основание.

5. Плита поворотная
6. Рельса.
7. Направляющая подъема центральной столешницы.
8. Царга круговая.

9. Кольцо ограничитель.

10. Подшипник скольжения.
11. Опора.
12. Сегмент столешницы.
13. Шип планка.
14. Каретка.
15. Ось.

16. Шайба нижняя.
17. Труба.
18. Шайба верхняя.
19. Ось рычага.

21. Опорная шайба.
22. Опорная труба.

23. Опора.
24. Столешница центральная.
25. Раскладывающий сегмент столешницы (дополнительный элемент).
26. Шип планка.

Порядок сборки:

 Саморезами универсальными крепим основание (4) к царгам (3) ножек.
 Поворотную царгу, по центру, кладем на основание (4).
 Винтами закрепляем кольцо ограничитель (9) к поворотной плите (5), при этом достигается концентричность основания (4) с поворотной плитой (5).
 На рельсы (6) устанавливаем подшипники (10), закрепленные на пластине каретки (14).
 Каретку (14) передвигаем по рельсам (6) максимально до упора от центра основания (4), данную операцию повторяем с каждым раздвижным сегментом.
 Шайбу нижнюю (16) механизма раздвижения сегментов столешницы крепим винтами к основанию (4).
 Рычаг (20) крепим при помощи гаек: один конец к оси (15); второй конец к оси (19).
 Опорную шайбу (21) кладем на основание (4) таким образом, чтобы шип опорной шайбы (21) попал в паз шайбы нижней (16).
 На опорную трубу (22) ставим опоры (23) центральной столешницы.

Как это работает:

При вращении столешницы, рычаг давит на каретку и сегменты столешницы сдвигаются от центра стола. При достижении определенной ширины между сегментами, вверх поднимается центральная столешница. После того, как верхняя плоскость центральной столешницы совпала с верхней плоскостью раздвижных сегментов, раскладываются дополнительные элементы центральной столешницы (происходит их поворот на 180 градусов вокруг оси). При продолжении вращения в том же направлении, все сегменты столешницы плотно смыкаются между собой. Стол разобран. Сборка производится по аналогии в обратном порядке.

Для лучшего понимания работы механизма, представляем Вашему вниманию видеоролик

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
