Принцип работы теплосчетчика на отопление

Внутренне устройство и принцип действия счетчика тепла

Они имеют стандартную конструкцию и состоят из датчика измерения расхода, двух щупов для определения температуры воды и вычислительного блока. Выпускаются в единой или модульной сборке, что зависит от вида тепломера.

  1. Квартирные и индивидуальные счетчики отопления производятся цельными. В них все части соединены неразъемно и не могут быть заменены. Стоят такие устройства недорого.
  2. Промышленные и общедомовые учетные аппараты бывают модульными. Каждый узел в них закладывается отдельно и при неполадках подлежит замене. То есть они отличаются гибким подходом к комплектующим.

Вычислитель

Этот узел выполняет анализ поступающих данных и выясняет количество потребленного тепла. В крупных и малых теплосчетчиках он различается дополнительным модулем передачи информации, глубиной архива и набором функций. В остальном оба варианта идентичны по строению. А вот запитываются они по-разному:

  • общедомовые и промышленные счетчики тепла оборудуются внешним или автономным питанием;
  • квартирные счетчики тепловой энергии работают лишь от батареи, период действия которой составляет 5 и более лет.

Температурный датчик

Обычно их два – на входе и выходе водяного потока. Они представляют собой щупы с платиновым термосопротивлением, которое может быть разным и обозначается в зависимости от величины – например, как Pt10000, Pt1000, Pt500 или Pt100. Цифры указывают на уровень электрического сопротивления в Омах при нуле градусов. Для индивидуальных устройств, где объем подсчитываемого для обогрева тепла мал, подходят любые датчики.

Модуль расхода

Каждый вид теплосчетчиков отличается собственной конструкцией этого элемента, поскольку по принципу действия они бывают механическими, ультразвуковыми, вихревыми и электромагнитными.

Механический счетчик отопления содержит в проточной части несколько подвижных элементов – в частности, роторную крыльчатку. Под давлением воды она приходит в движение и запускает счетный механизм. Именно по количеству вращений вычислительный узел отмеряет объем прошедшего по системе теплоносителя. Прибор также оснащен комплектом сетчатых фильтров, которые защищают его от попадания абразивных частиц и мелкого мусора.

Ультразвуковой счетчик тепловой энергии обеспечен расходомером в форме гладкой трубки, поэтому не имеет подвижных деталей. В ней расположены ультразвуковые датчики (два): один выполняет функцию излучателя (отправляет сигал), второй – приемника (принимает его). Время прохождения ультразвуковой волны служит основой для определения расхода теплоносителя.

Электромагнитный счетчик тепла оборудован катушкой с электромагнитами, которая измеряет проходящий по трубам и радиаторам поток. Когда вода попадает в зону магнитного поля, она формирует импульсы. Именно их сила служит базой для подсчета объема. Затем данные передаются на вычислитель.

Вихревой теплосчетчик содержит в проточной области треугольную призму, электрод и магнит. Учет расхода рабочей жидкости происходит благодаря ее передвижению по завихренной дорожке, давление которой и позволяет установить точные показания.

Дисплей

После того как вычислитель обрабатывает сведения, поступившие от счетчика и температурных датчиков, он выводит информацию на экран. В некоторых вариантах его функцию выполняет оптический интерфейс, но конструкция более современных моделей включает по большей части дисплей. Конечная цифра фиксируется в калориях (точнее в гигакалориях – Гкал).

Принцип работы счетчиков отопления

Независимо от разновидности, все теплосчетчики используют для определения данных 2 показателя:

  • объем теплоносителя, который прошел по системе;
  • изменение температуры воды при входе и выходе из труб.

Учитывая это, главный принцип действия теплоизмеряющих устройств одинаковый. Разница лишь в форме получения информации.

Механические счетчики работают как водомер, дополненный двумя щупами для установления температуры воды. Ключевая роль отведена вращающейся крыльчатке. То есть это приборы с подвижными элементами, следовательно, они более всего склонны к повреждению и к сокращению срока эксплуатации.

Электромагнитные тепломеры задействуют магнитные поля, внутри которых находится теплоноситель. Они измеряют разность потенциалов на электродах подсоединенного к ним счетчика. Объем потребленной теплоэнергии автоматически определяется расчетным методом.

Ультразвуковые аппараты работают на принципе отслеживания скорости ультразвука, который движется от излучателя к приемнику через поток воды. Разбежка между ними служит основой для калькуляции окончательных данных.

Вихревые счетчики тепловой энергии искусственно формируют вихрь в теплоносителе. А затем по его давлению автоматически вычисляют объем проходящей по трубам жидкости. Как и в предыдущих случаях, эти данные отправляются в вычислительный модуль.

Доверять, но проверять: теплосчётчики на отопление в многоквартирном доме, принцип работы приборов

Теплосчетчик – это многофункциональный микропроцессорный прибор, запрограммированный на вычисление величины тепла.

По нормам энергосбережения такие устройства должны стоять не только на центральных теплоэлектростанциях, но и в каждом доме с централизованным отоплением.

Для чего нужен и как работает тепловой счетчик в многоквартирном доме?

Чтобы контролировать качество отопительных услуг используются теплосчетчики. Если батареи были недостаточно горячими, то платить полную стоимость за обогрев жилья не придется.

С учетом постоянного роста коммунальных тарифов, индивидуальный счетчик поможет неплохо сэкономить. На теплостанциях такие приборы уже давно ставятся для контроля качества услуг.

Теплосчетчиками обязали обзавестись и многоквартирные дома, для подталкивания к принятиям мер по энергосбережению. Установка прибора учета тепла позволяет проверить, насколько правильно подается теплоноситель в дом, обнаружить и устранить возможные потери от неверной прокладки и износа теплотрассы.

Разновидности теплосчётчиков по принципу работы

Общие теплосчетчики, которые устанавливаются на дома с централизованным отоплением — это крупногабаритные дорогостоящие приборы. Они имеют широкий диаметр для входа и выхода труб (от 32 до 300 мм), так как пропускают через себя большое количество теплоносителя. Приобретение и установка производится за счет жильцов дома, а контролируются показания или ответственным человеком, назначенным самими жильцами, или представителем коммунальщиков.

У индивидуальных счетчиков цена гораздо ниже. Они рассчитаны на меньшую пропускную способность (не более 3 кубометров за час) и поэтому гораздо компактнее.

Подобные приборы могут монтироваться как на всю квартиру (при горизонтальном расположении отопительной системы), так и на каждую батарею отдельно (если имеется несколько вертикальных стояков).

В новых жилых комплексах квартирные теплосчетчики зачастую устанавливаются еще на этапе застройки.

Любой тепломер оснащен вычислительным модулем, датчиками измерения температуры и расхода. Но по принципу измерения количества расходуемого теплоносителя счетчик может быть следующего типа:

  • электромагнитный;
  • механический;
  • ультразвуковой;
  • вихревой.

У каждого вида устройства есть свои преимущества и недостатки, связанные с конструктивными особенностями.

Электромагнитные

Принцип измерения основывается на электромагнитной индукции. Прибор представляет собой гидродинамический генератор. От воздействия магнитного поля в воде возбуждается электрический ток, количество теплоты определяется по напряженности поля и разнице потенциалов на противоположно заряженных электродах. Из-за высокой чувствительности теплосчетчик требует очень качественного монтажа и регулярного обслуживания. Без периодической чистки появляется погрешность в показаниях в сторону увеличения.

Фото 1. Электромагнитный теплосчетчик Форт-04 с 2-мя фланцевыми расходомерами от производителя Термо-Форт.

Теплосчетчик может реагировать на электронные приборы поблизости. Обладает большой точностью учета по многим параметрам. Работает как от сети, так и от батареек. Самый компактный вид тепломера. Рекомендуется к установке при повышенном давлении в системе. Монтаж возможен под любым углом, но при условии постоянного наличия теплоносителя в области установки.

Справка. Если диаметр труб отопления и фланца счетчика не совпадает, то разрешается применять переходники.

Механические

Расходомер в таком приборе роторного типа (крыльчатый, турбинный или винтовой). Принцип работы аналогичен с водяным счетчиком, только помимо количества учитывается и температура проходящей через механизм воды. Плюсы данного вида приборов в следующем:

  • низкая стоимость;
  • энергонезависимость (питаются от батареек);
  • отсутствие электроэлементов (позволяет установку в неблагоприятных условиях);
  • возможность вертикального монтажа.

Немного увеличивает стоимость прибора обязательная установка сетчатого фильтра, без которого быстро забивается и изнашивается внутренний механизм. Из-за невозможности применения при высокой жесткости и загрязненности теплоносителя ржавчиной, механические счетчики разрешается ставить только в качестве индивидуальных.

К существенным недостаткам относится и отсутствие хранения информации за сутки, а также невозможность удаленного считывания данных. Помимо этого, прибор очень чувствителен к гидроударам, а потери давления в системе отопления у него выше, чем у моделей другого типа.

Ультразвуковые: могут измерять и регулировать

Измерение проводится с помощью ультразвука. В зависимости от скорости потока теплоносителя изменяется время прохождения ультразвуковой волны от передатчика, устанавливаемого на одной стороне трубы, до приемника, располагаемого напротив. Прибор не оказывает воздействия на гидравлическое давление в системе. Если теплоноситель чистый, то точность измерений очень высока, а срок службы практически бесконечен. При загрязненной воде или трубах, погрешность данных теплосчетчика увеличивается.

Фото 2. Ультразвуковой теплосчетчик ЭНКОНТ с первичным преобразователем расхода из нержавейки, производитель ООО «Эй-Си Электроникс».

Велика информативность такого счетчика, а показания прибора можно считывать и дистанционно. Но придется потратиться на UPS, так как устройство работает только от электросети. Встречаются модели с дополнительной функцией регулирования подачи воды по двум разным каналам. Это позволяет изменять скорость теплоносителя и степень нагрева радиаторов. Благодаря своей надежности, ультразвуковые приборы получили широкое распространение, несмотря на высокую стоимость.

Вихревые

Принцип функционирования обусловлен физическим явлением вихреобразования при встрече воды с препятствием. Задействуется постоянный магнит, который ставится вне трубы, треугольная призма, монтирующаяся в трубу вертикально и измерительный электрод, чуть дальше по ходу движения теплоносителя.

Обтекая призму, вода образует вихри (пульсирующие изменения давления потока). По частоте их образования выводится информация об объеме теплоносителя, прошедшего через трубу.

Преимуществом данного вида тепломеров является независимость от загрязненности труб и воды. Это позволяет без погрешности измерять температуру в старых домах с изношенными железными отопительными разводками.

Устанавливается и на вертикальных и на горизонтальных участках труб. На работу прибора влияют только резкие изменения скорости подачи теплоносителя и крупные частицы мусора или воздух в системе. Расход энергии прибором минимальный и одной батарейки хватит на несколько лет работы. Показания и сигналы о неисправности передаются дистанционно по радиосвязи.

Учет необходимого количества тепла в квартире

Рассчитывается количество тепла с помощью тепловычислителя. Программа работает по алгоритму, на который влияют следующие факторы:

  • вид теплоносителя в системе (пар или жидкость);
  • тип отопительной системы (закрытая или открытая);
  • структура системы, по которой отпускается тепло.

Расчет относителен, так как формируется из множества отдельных величин и на каждом этапе неизбежно возникают погрешности (в норме до ±4%). Принцип измерения основывается на том, что при прохождении через отопительную систему, теплоноситель отдает тепло помещениям, именно оно считается израсходованным потребителем.

Измеряется количество теплоты в Гкал/ч (гигакаллориях в час), когда для произведения берется масса теплоносителя, прошедшего через прибор, или в кВт/ч (киловаттах в час), если фиксировался объем. По следующим формулам:

Q=Qm×k×(t1-t2)×t (Гкал/ч) или Q=V×k×(t1-t2) (в кВт/ч).

Qm — масса в тоннах,

t1 — температура при входе,

t2 — температура при выходе,

V — объем в кубических метрах,

Читать еще:  Домашний блог Валерии Питерской

T — время в часах,

K — тепловой коэффициент по ГОСТу,

Q — количество отданного в помещения тепла.

Основные требования к квартирным приборам

Главные требования к приборам учета тепла — это законодательные нормы. Марка прибора обязательно должна присутствовать в реестре допустимых в сфере коммерции. Необходимо заключение от государственной службы метрологии. Монтаж теплосчетчиков осуществляется только лицензированными компаниями.

Важно! Поверка приборов учета проводится каждые 4 года. Если пропустить дату, то показания учитываться не будут.

Полезное видео

Ознакомьтесь с видео, в котором рассматриваются основные особенности установки теплосчетчика.

На что ориентироваться при выборе тепломера на отопление?

Прежде всего стоит задуматься о необходимости индивидуального прибора. Если установлен общедомовой теплосчетчик, то затраты на приобретение квартирного не оправданы. Мало пользы от прибора учета в жилье на первых и последних этажах, а также в угловых помещениях, если их предварительно не утеплить. При вертикальной отопительной системе с отдельными стояками в каждой комнате, расходы по установке счетчика сильно превысят возможную пользу.

Если приобретение прибора целесообразно, то при выборе стоит обратить внимание на следующие критерии:

  • чувствительность к грязи в теплоносителе;
  • энергонезависимость;
  • погрешность измерений;
  • потери давления;
  • длины прямых участков отопительных труб;
  • наличие архива и его глубина;
  • возможность самодиагностики.

Кроме того, важно, чтобы эксплуатация и проверка показаний были доступны простому потребителю. Хороший знак, если производитель дает гарантию свыше стандартных 2 лет.

Большинство современных тепломеров отвечают предъявляемым требованиям. Остается только выбрать подходящую цену.

Принцип работы теплосчетчика и как рассчитать количество тепла

Постоянный рост стоимости основных видов энергоносителей вынуждает потребителя услуг задуматься об экономии без ущерба для привычного комфорта. Вариант в этом случае один – установка приборов учета, позволяющих производить оплату только за реально полученные услуги, количество или объем которых становятся известными. Наиболее сложно понять потребителю принцип работы теплосчетчика, привыкшего измерять уровень комфорта в доме температурным режимом, определяемым работой системы отопления, а между тем рассчитать цену уюта и комфорта несложно, используя показания приборов учета и специальные формулы.

Нужен ли счетчик учета тепла и принцип расчетов

С уверенностью можно сказать, что современный дом или квартира начинаются с установки приборов учета: кроме традиционного и привычного счетчика для фиксации потребления электроэнергии, обязательными атрибутами стали прибора для учета воды, газа и тепла.

Технически принцип работы теплосчетчика, устанавливаемого на отопление, определяется конструктивными особенностями прибора, но независимо от вида используемого устройства основан на подсчете количества полученного тепла, которое определяется количеством воды, перекаченной через систему. Принимается во внимание также и показания температурных датчиков, монтируемых до и после прибора, позволяющих измерять температурную составляющую. Таким образом, количество полученного тепла можно рассчитать по формуле, в которой учитываются объем теплоносителя и разность его температуры на входе и выходе. Полученные данные передаются вычислителю, который и определяет количество потребленной тепловой энергии, а визуализацию можно увидеть на экране прибора, и именно эти данные после снятия, принимаются за основу при расчете суммы за отопления. То есть, используя приборы учета, потребитель реально имеет возможность платить только за то количество тепла, которое он получил.

Установка приборов для учета потребления может производиться как для отдельно взятой квартиры или частного коттеджа, так и для многоквартирного дома. И если в первом случае каждый платит исключительно за то, что сам потребил, то во втором варианте вступает в силу традиционный принцип расчета в соответствии с площадью квартир. Но в любом случае, наличие счетчиков тепла существенно удешевляет стоимость получения этого вида услуги, делая ее более доступной.

Алгоритмы расчетов тепла

В расчетах получаемого теплоносителя важно учитывать несколько факторов, среди которых наиболее влияющими на точность измерений являются следующие:

  • тип отопительной системы, вместе с которой они эксплуатируются: закрытая или открытая. В первом случае объем теплоносителя в системе является постоянной величиной, во втором – переменной, так как, в зависимости от конструктивных особенностей, неизбежны утечки, кроме того, часть теплоносителя может использоваться и для других целей, например, для системы ГВС;
  • точность измерительного прибора, влияющая на процент погрешности при определении температуры теплоносителя и его объема;
  • погрешность самого вычислителя, определяемую как расчетную и возникающую, чаще всего, из-за невозможности учесть все теплофизические характеристики теплоносителя, особенно, в парообразном состоянии. В среднем погрешность находится в пределах ±0,1-0,3%, при этом ее величина определяется типом системы: в закрытой она сводится к минимуму;
  • вид теплоносителя (вода или незамерзающие составы) и его качество;
  • принятый и используемый алгоритм расчетов.

Формула расчета количества теплоты

Так как принцип работы теплосчетчика установленного на отопление многоквартирного дома или отдельной квартиры, является косвенным, то для расчета теплоты необходимо использовать формулы, основанные на соотношении между собой величин, учета погрешностей как в измерениях, так и в вычислениях, а также с учетом характеристик теплоносителя. В зависимости от того в какой величине измеряется этот параметр, используются две разные формулы, принцип вычислений которых, впрочем, является одинаковым. Если измерения количества теплоты происходит в Гкалл, производимых за час, то вычисления проводятся с помощью уравнения: Q=Qm×k×(t1-t2)×t.

В этом случае, для вычислений и получения количества тепловой энергии (Q) требуются сведения о массе (в тоннах) теплоносителя, транспортированного за час по системе (Qm), данные по температуре теплоносителя на входе и выходе (t1, t2) и расчетный период (t), измеряемый в часах.

В том случае, если требуются показания, измеряемые в киловатт-часах, то используется формула:

В этом случае для расчетов используются те же самые данные, за исключением того, что берется не масса теплоносителя, а его объем (V) определяемый в кубических метрах. Переводной коэффициент k индивидуален для каждой модели.

Современные приборы учета тепла имеют возможность архивации получаемых вычислений, срок хранения которых достигает 1 год и более с возможностью доступа и просмотра информации за любой период.

В том случае если устанавливается общедомовой счетчик тепла, то все вопросы, связанные с выбором прибора и его монтажом, а также обработкой данных, ложатся на плечи обслуживающей компании, но если нужен внутриквартирный учет, то пользователь может нуждаться в помощи специалиста. И мы предоставляем такую возможность каждому клиенту, зашедшему на сайт нашего интернет-магазина «Alfatep». Любой вопрос можно задать по телефону, позвонив в любой наш филиал или воспользовавшись сервисом обратной связи прямо на сайте. По желанию заказчика, может быть осуществлена доставка теплосчетчика или любого другого товара, купленного у нас в интернет-магазине «Alfatep» на объект.

Как работает счетчик отопления: принцип работы и виды теплосчётчиков

Тепловой счетчик – устройство по учету потребленного теплоносителя, в настоящее время очень выгоден, так как позволяет экономить средства благодаря оплате только за потребленное тепло, исключая переплату.

Важным моментом является правильный выбор вида прибора в зависимости от места установки и конструктивных особенностей теплосети, а также заключение договора с обслуживающей организацией, которая будет контролировать техническое состояние устройства.

Существует множество моделей тепловых счетчиков, отличающихся устройством и размерами, но принцип того, как работает счетчик отопления, остался такой же, как и на простейшем приборе, который измеряет температуру и расход воды на входе и выходе трубопровода объекта теплоснабжения. Различия проявляются только в инженерных подходах к решению данного вопроса.

Принцип работы

Работа теплосчетчика построена на принципе вычисления количества теплоты с применением данных, взятых от датчика расхода теплоносителя и пары датчиков температуры. Происходит замер количества воды, прошедшего через отопительную систему, а также разница температур на входе и выходе.

Количество теплоты вычисляют произведением расхода воды, прошедшей по отопительной системе, и разницей температур поступившего и вышедшего теплоносителя, что выражается формулой

Q = G * (t1-t2), гКал/ч, в которой:

  • G – массовый расход воды, т/ч;
  • T1,2 – температурные показатели воды на входе и выходе из системы, о С.

Все данные с датчиков поступают на вычислитель, который после их обработки определяет значение потребления тепла и записывает результат в архив. Значение потребленного тепла отображается на дисплее прибора и может быть снято с любой момент.

Что влияет на точность теплосчетчика

Techem compact V

Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.

Увеличение показателя обуславливают следующие факторы:

  1. Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30 о С.
  2. Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
  3. Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
  4. При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.

В чем измеряется потребленное тепло

Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).

Особых трудностей в том, как рассчитать плату за отопление, различия систем измерения у сотрудников теплоснабжающих организаций не вызывают, так как одни единицы легко переводятся в другие при помощи определенного коэффициента.

Виды тепловых счетчиков

Все доступные к приобретению счетчики отопления делятся на следующие виды:

  • Тахометрический или механический

Производит измерение количества прошедшего через сечение трубы теплоносителя при помощи вращающейся детали. Активная часть аппарата может быть винтовая, турбинная или в виде крыльчатки.
Приборы доступны по стоимости и просты в использовании. Слабая сторона подобных устройств – чувствительность к загрязнениям и оседанию внутри механизма грязи, ржавчины, и к гидроударам. Для этого в конструкции предусмотрен специальный магнито-сетчатый фильтр. Также приборы не способны хранить собранные за сутки данные.

  • Ультразвуковой

Чаще применяется в качестве общего счетчика многоквартирного дома. Имеет разновидности:

  1. частотный,
  2. временной,
  3. доплеровский,
  4. корреляционный.
    Работает по принципу генерации ультразвука, проходящего через воду.

Сигнал генерируется передатчиком и улавливается приемником после прохождения через толщу воды. Гарантирует высокую точность измерения только при достаточной чистоте теплоносителя.

  • Электромагнитный

Отличается высокой точностью показаний и стоимостью. Работа устройства основана на принципе прохождения через поток теплоносителя магнитного поля, которое реагирует на его состояние. Аппарат нуждается в периодическом обслуживании и очистке. Состоит из первичного преобразователя, электронного блока и термодатчиков.

  • Вихревой

Работает по принципу измерения количества и скорости вихрей. Не чувствителен к засорениям, но реагирует на появление в системе воздуха. Прибор устанавливают в горизонтальном положении между двумя трубами.

Читать еще:  Эксперимент по изучению токопроводности силикона

Как правильно передать показания

Квартирный измеритель тепла функционально намного проще современного мобильного телефона, но у пользователей периодически возникают непонимания процесса снятия и отправки показаний дисплея.

В зависимости от конструктивных особенностей прибора, съем данных производят следующими способами:

  1. С жидкокристаллического дисплея путем визуальной фиксации показаний с различных разделов меню, которые переключаются кнопкой.
  2. ОРТО передатчик, который включают в базовую комплектацию европейских приборов. Способ позволяет вывести на ПК и распечатать расширенную информацию о работе прибора.
  3. M-Bus модуль входит в поставку отдельных счетчиков с целью подключения устройства к сети централизованного сбора данных теплоснабжающими организациями. Так, группу приборов объединяют в слаботочную сеть кабелем «витая пара» и подсоединяют к концентратору, который их периодически опрашивает. После формируется отчет и доставляется в теплоснабжающую организацию, либо выводится на дисплей компьютера.
  4. Радиомодуль, входящий в поставку некоторых счетчиков, передает данные беспроводным способом, на расстояние, достигающее нескольких сотен метров. При попадании приемника в радиус действия сигнала, показания фиксируются и доставляются в теплоснабжающую организацию. Так, приемник иногда закрепляют на мусоровоз, который при следовании по маршруту ведет сбор данных с близлежащих счетчиков.

Архивирование показаний

Все электронные тепловые счетчики сохраняют в архиве данные о накопленных показателях расхода тепловой энергии, времени работы и простоя, температуры теплоносителя в прямом и обратном трубопроводе, общее время наработки и коды ошибок.

Стандартно прибор настраивается на различные режимы архивирования:

  • часовой;
  • суточный;
  • месячный;
  • годовой.

Некоторые из данных, такие как общее время наработки и коды ошибок считываются только при помощи ПК и установленного на нем специального программного обеспечения.

Чтобы не возникало проблем с оплатой квитанций, необходимо своевременно передавать показания счетчиков воды, как это правильно делать, читайте далее.

Передача показаний через интернет

Одним из наиболее удобных способов передачи показаний о потребленной тепловой энергии в учреждения по ее учету является передача через интернет. Его удобство и практичность заключается в возможности самостоятельно контролировать оплату и задолженность, а также отслеживать потребление тепла в разные периоды без пребывания в очередях и при затратах незначительного количества времени.

Для этого необходимо наличие персонального компьютера, подключенного к сети и адрес сайта контролирующей организации, а также логин и пароль личного кабинета, после входа в который откроется форма ввода показаний. Для предупреждения возникновения разногласий при возможном сбое или неполадках на сайте, желательно делать «скрины» экрана после ввода информации.

Поломки и ремонт

Техническое обслуживание прибора ограничивается его поддержанием в работоспособном состоянии, регулярном осмотре, недопущении причин, вызывающих преждевременный износ и поломку. Согласно п. 80 Правил коммерческого учета теплоносителя все работы по обслуживанию и контролю корректной работы счетчика осуществляет потребитель. Со стороны владельца он в особом уходе не нуждается.

При обнаружении какой-либо неполадки в работе прибора учета, потребитель должен в течение 24 ч. известить об этом обслуживающую фирму и организацию, осуществляющую теплоснабжение. Вместе с прибывшим уполномоченным сотрудником составляется акт, который после передается в теплоснабжающую организацию с отчетом о потреблении тепла за соответствующий период. При несвоевременном извещении о поломке, потребление тепла рассчитывают стандартным способом.

Обслуживающая фирма предоставит услуги по ремонту или замене счетчика, а на время ремонта может установить подменный прибор. Стоимость работ по монтажу и демонтажу, ремонту и другим услугам регламентирована договором между потребителем и обслуживающей фирмой.

Регистрация ошибок

Стандартно тепловые счетчики оснащаются системой самотестирования, которая способна выявить неточности работы. Вычислитель периодически запрашивает датчики, и при их неисправности фиксирует ошибку, присваивает ей код и записывает в архив. Наиболее часто встречаются следующие регистрируемые ошибки:

  1. Неправильная установка или повреждение датчика температуры или прибора расхода.
  2. Недостаточный заряд элемента питания.
  3. Наличие воздуха в проточной части.
  4. Отсутствие расхода при наличии разницы температур в течение времени более 1 часа.

Изучите механизм работы и оцените преимущества регулятора для радиатора отопления, прочитав эту статью.

Снятие и установка счетчика отопления

До того, как установить счетчик на отопление в квартире или многоквартирный дом, приглашаются специалисты специализированных компаний, имеющих разрешительную документацию на проведение данного вида работ. Исходя из конкретной ситуации, они могут взять на себя следующие обязательства:

  1. Разработать проект.
  2. Подать документы в определенные органы с целью получения разрешений.
  3. Установить и зарегистрировать прибор. При отсутствии регистрации, оплата поставленного тепла производится согласно установленных тарифов.
  4. Провести тестовые испытания и сдать прибор в эксплуатацию.

Разработанный проект должен включать следующие моменты:

  1. Вид и устройство модели, которая предназначена для работы в конкретной системе отопления.
  2. Необходимые расчеты по тепловой нагрузке и расходу теплоносителя.
  3. Схема системы отопления с местом установки теплового счетчика.
  4. Расчет возможных потерь тепла.
  5. Расчет оплаты за поставку тепловой энергии.

Проверка счетчиков отопления

Как правило, качественный прибор поступает в точку продажи первично протестированным. Процедура осуществляется на заводе-изготовителе, свидетельством чего выступает клеймо с записью, соответствующей записи в документации. Кроме того, в документах указывают межповерочный интервал.

По истечению данного срока владельцу прибора необходимо обратиться в сервисный центр предприятия-изготовителя или в организацию, уполномоченную проверять и устанавливать счетчик. Существуют фирмы, которые после установки прибора занимаются его техобслуживанием.

Периодическое подтверждение метрологического класса, или одним словом поверка, осуществляется специализированной фирмой, имеющей проливные установки, а также разрешение, выданное органами метрологического надзора.

С этой целью вызывают метролога, снимают пломбы, специалист обслуживающей организации демонтирует счетчик и отправляет на поверку. После проверки и обратного монтажа прибор опломбируют.

Счетчик на отопление – прибор для учета тепловой энергии, позволяющий экономить средства, оплачивая только фактически потребленную услугу. Несоблюдение указанных ниже условий приведет к невозможности рассчитываться за тепло согласно показаний счетчика.

Для корректной и долговременной работы устройства важно выбрать тип счетчика, который обязательно должен присутствовать в госреестре допустимых к использованию измерительных средств, а также иметь метрологическую аттестацию в соответствующей инстанции.

Устанавливается прибор предприятием, имеющим лицензию на проведение подобных работ.

Тепловые счетчики на отопление: экономно и выгодно

В свое время тарифы на коммунальные услуги были невысокими и об установке счетчиков на воду и тепло никто из потребителей не задумывался. Сейчас расценки настолько выросли, что на их оплату тратится значительная часть семейного бюджета. Особенно большую сумму в квитанции составляет плата за отопление. Поэтому владельцы недвижимости, пытаясь сэкономить, принимают решение поставить счетчики учета тепла, газа и воды. Дело в том, что оплата за поставляемые услуги начисляется коммунальными службами согласно утвержденным нормативам, а не по факту потребления.

Зачем нужен счетчик тепла?

Потребителям следует знать, что прибор учета тепла его не экономит, он позволяет платить за фактически потребляемую энергию, а не по примерным расчетам, полученным в результате теоретической разработки государственных нормативов. Индивидуальные счетчики тепла, такие как на фото, позволяют экономить значительную денежную сумму на оплату услуг теплоснабжения, она может составлять до 60%.

Виды современных тепловых счетчиков

Имеющиеся в продаже тепловые счетчики на отопление в квартире представляют собой не один прибор, а комплект устройств.

В набор могут входить:

  • датчики;
  • вычислители количества потребляемой тепловой энергии;
  • преобразователи расхода, давления и сопротивления.

Компоненты, входящие в конкретный комплект, определяют и утверждают для объекта в индивидуальном порядке.

По области применения тепловые счетчики на отопление бывают:

  • домовыми (промышленными);
  • квартирными (индивидуальными).

По принципу функционирования агрегаты учета тепла подразделяют на устройства:

  • механические;
  • ультразвуковые.

Квартирные приборы учета тепла

Квартирный индивидуальный счетчик тепла – это прибор, имеющий небольшие диаметры каналов (не больше 20 миллиметров) и диапазон измерения количества теплоносителя около 0,6-2,5 м³/ч. Расход тепловой энергии определяют путем электромагнитного, вихревого или турбинного измерения. Исходя из названия понятно, что этот вид счетчиков тепла устанавливается в квартирах и частных домовладениях (подробнее: «Установка счетчиков на отопление в квартире: виды приборов»).

В качестве теплоносителя обычно используется вода, нагреваемая до нужной температуры.

Состоит квартирный прибор учета тепловой энергии из двух взаимодополняющих устройств:

  • тепловычислителя;
  • счетчика потребления горячей воды.

Принцип работы счетчика тепла индивидуального вида заключается в следующем: на водосчетчик устанавливают тепловычислитель и отводят 2 провода, которые снабжены датчиками температуры. Один провод подключают к подающему трубопроводу, а другой тоже к трубопроводу, но выходящему из комнаты. При помощи прибора учета горячей воды фиксируется объем теплоносителя, израсходованного на отопление. При помощи специальной методики расчета, теплосчетчик вычисляет количество потребленного тепла.

Домовые (промышленные) счетчики тепла

Домовые или промышленные тепловые счетчики на отопление применяют для установки на объектах производства и в многоквартирных зданиях. Для учета тепла используют один из трех методов: электромагнитный, турбинный или вихревой. Основное отличие промышленных приборов от квартирных заключается в их размерах. Диаметр домовых счетчиков колеблется в пределах от 25 до 300 миллиметров. Диапазон измерения количества теплоносителя составляет около 0,6-2,5 м³/ч.

Механические счетчики тепла

Механический (тахометрический) прибор учета является весьма экономичной покупкой, но к его цене следует добавить стоимость фильтров. В итоге комплект обойдется потребителю дешевле примерно на 15% по сравнению с теплосчетчиками другого вида, но при условии, что диаметр трубопровода не превышает 32 миллиметра.

У механических приборов есть существенный недостаток — их невозможно использовать, когда теплоноситель (вода) имеет высокую степень жесткости и, если в ней присутствуют частицы ржавчины, окалины или накипь, поскольку они забивают фильтры и расходомеры.

Ультразвуковые счетчики тепла

Производители предлагают потребителям большой выбор моделей ультразвуковых теплосчетчиков. Правда, принцип работы у всех них практически аналогичен: на трубе устанавливают друг против друга два устройства — излучатель и прибор, принимающий ультразвуковые сигналы. Излучатель через поток теплоносителя отправляет специальный сигнал и через время его получает приемник. Временной промежуток между излучением и приемом сигнала зависит от скорости передвижения воды по трубопроводу. Когда известно время, вычисляется расход теплоносителя.

Ультразвуковой счетчик тепла кроме своих основных функций может выполнять регулировку подачи тепловой энергии. Данные приборы учета тепловой энергии отличаются большей точностью показаний, они надежнее и долговечнее тахометрических устройств.

Установка счетчиков тепловой энергии

По мнению специалистов, лучшим решением вопроса, где лучше поставить прибор учета, является установка общедомового теплосчетчика. Тогда всем потребителям, проживающим в доме, не нужно будет платить за тепловую энергию, которая в действительности в здание не подавалась. Но стоимость общедомового счетчика на отопление немаленькая. Правда, если ее поделить на количество квартир, то она будет вполне доступной.

Чтобы установить общедомовой счетчик тепловой энергии, потребуется, прежде всего, провести общее собрание жильцов, оформить документально принятое решение (составить и подписать протокол) и подать заявление в управляющую компанию с просьбой относительно подключения агрегата. После того, как счетчик тепла установят, потребуется человек из числа потребителей, отвечающий за своевременное снятие показаний с прибора и выписку квитанций для каждой квартиры.

Читать еще:  Если сливной бачок унитаза не держит воду

Если не все жильцы дома или подъезда согласны на установку теплосчетчика, то владельцу квартиры следует подумать над тем, как значительно уменьшить финансовые затраты на индивидуальное отопление собственного жилья.

Установка индивидуального теплового счетчика

До того, как установить счетчик отопления в отдельной квартире многоэтажного дома потребуется выполнить ряд мероприятий и действий, иначе подключение прибора не будет целесообразным и законным.

Шаг первый. Необходимо устранить имеющиеся источники теплопотерь, среди которых щели в окнах, недостаточно утепленные входные двери, промерзающие углы. Только после этого монтаж счетчика тепла обернется существенной экономией денежных средств.

Шаг второй. Управляющая компания (ЖЭК, ТСЖ) должны предоставить владельцу квартиры технические условия (ТУ) — в них приписываются требования, которые нужно выполнить, чтобы подключить квартирный теплосчетчик. Обычно текст условий занимает лист формата A4. В нем непременно указывается информация о температуре и давлении теплоносителя, поступающего в трубопровод конкретного дома.

Шаг третий. Зная эти параметры, можно приступать к покупке счетчика тепла обязательно в компании, работающей легально. Приобретая прибор, необходимо потребовать товарный и кассовый чек, сертификат, подтверждающий качество, правила и инструкцию по эксплуатации.

Шаг четвертый. В проектной организации на основе предоставленных управляющей компанией технических условий следует заказать проектное решение на установку теплосчетчика в квартире. У компании, занимающейся проектированием, должна быть лицензия на данный вид работ.

Шаг пятый. Выполняется установка измерительного теплового устройства силами сотрудников лицензированной организации, специализирующейся на данном виде услуг.

Выбирая компанию, желательно обратить внимание на ряд нюансов:

  • на наличие информации об организации в ЕГРЮЛ;
  • на наличие пакета необходимой документации, в том числе свидетельств, сертификатов, допусков СРО;
  • на наличие квалифицированных специалистов;
  • на наличие специального оборудования;
  • на выполнение полного перечня работ по монтажу;
  • на наличие бесплатного выезда специалиста на квартиру клиента с целью осмотра коммуникаций;
  • на наличие гарантийных обязательств на проводимые работы.

Шаг шестой. Когда установка теплосчетчика завершена, представитель управляющей компании (ЖЭКа, ТСЖ) должен его опломбировать и подписать акт приема прибора.

Чтобы облегчить себе жизнь, все вышеперечисленные работы владелец квартиры вправе заказать в одном месте – в фирме, которая занимается данным видом услуг на профессиональном уровне, правда, за это придется уплатить немалую сумму. Если есть желание и свободное время, документы на установку можно подготовить самостоятельно.

Проверка счетчиков тепла

Обычно новые приборы продают с первичной проверкой, которая выполняется на заводе, производящем их. Доказательством того, что поверка счетчиков тепла проведена, служит наличие специальной наклейки, соответствующей записи, особого клейма, как на устройствах, так и в прилагаемых к ним документах.

В процессе эксплуатации поверка счетчиков отопления осуществляется за счет владельцев квартир один раз в 4 года, для ее проведения необходимо обратиться в ряд организаций и учреждений:

  • в отделение Ростеста;
  • в компанию, у которой имеются соответствующие полномочия на выполнение проверки;
  • в сервисный центр компании-производителя.

Самостоятельно снимают показания со счетчика на отопление аналогично тому, как и с электросчетчика. В квитанции на оплату указывают разницу показаний, умножают ее на установленный тариф и производят оплату, например, в одном из отделений Сбербанка. Получателем платежа является теплоснабжающая организация.

Тепловые счетчики — преимущества установки, детальное видео:

Ограничения на установку теплосчетчика в квартире

Многих потребителей интересует, ставят ли счетчики на отопление индивидуально в каждой квартире? Дело в том, что в большинстве отечественных многоквартирных домов при создании системы отопления используется вертикальная стояковая разводка, которая препятствует монтажу одного квартирного счетчика.

В такой ситуации есть только одно решение – поставить счетчики на батареи отопления, но подобное решение реализовать сложно по следующим причинам:

  • установка нескольких теплоприборов в одной квартире обойдется ее владельцам в кругленькую сумму, поскольку каждый счетчик на батарею отопления стоит немалых денег;
  • снятие показаний с каждого прибора затрудняется тем, что сотрудники коммунальных служб не в состоянии ежемесячно производить обход всех комнат по квартирам дома, чтобы записать данные. При выполнении этой работы самостоятельно, можно запутаться в цифрах и допустить ошибки в расчетах;
  • наличие проблем с обслуживанием – несколько приборов гораздо труднее контролировать и проверять правильность их функционирования;
  • счетчик на радиатор отопления имеет плохую точность, поскольку перепад у него на входе и выходе настолько небольшой, что прибор часто не в состоянии его зафиксировать.

Выходом из сложившейся ситуации может стать монтаж специальных распределителей, измеряющих расход жидкого теплоносителя, исходя из разницы температур, которые имеет поверхность радиатора и воздуха в комнате. Стоимость одного такого устройства вполне доступна для потребителя.

В зданиях, возведенных после 2000 года, применяется горизонтальная разводка отопительной системы, поэтому в таких квартирах достаточно смонтировать один счетчик потребления тепловой энергии, и не требуются распределители.

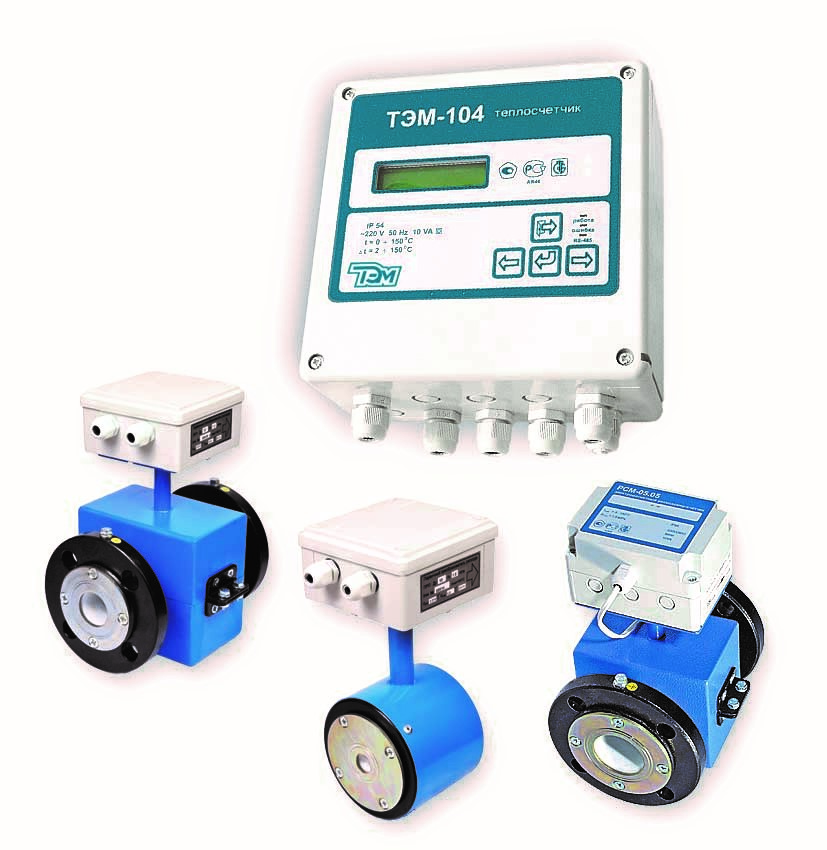

Принцип работы теплосчетчика

Квартирный теплосчетчик «Пульсар» — эффективный, точный и надежный прибор для измерения расхода тепловой энергии. Его использование позволяет вести подсчет фактически использованного количества тепловой энергии, а соответственно — не переплачивать за неизрасходованный ресурс.

Прибор также может использоваться для замеров таких показателей:

  • количества тепла в тупиковых системах подачи горячей воды;
  • объема горячей воды в системах водоснабжения.

Применение данных теплосчетчиков актуально в квартирах с современными отопительными системами, предусматривающими горизонтальную разводку труб, а также в офисах, небольших сервисных мастерских с аналогичной системой отопления. В домах старой постройки отопительная система имеет вертикальную разводку (каждый прибор отопления работает от отдельного стояка). В данной ситуации не рекомендуется использовать теплосчетчики или, если позволяет бюджет, устанавливать отдельный на каждую батарею.

Конструктивные особенности и принцип работы

Прибор выпускается в моноблочном исполнении. Теплосчетчик включает в себя преобразователь расхода, вычислитель и пару платиновых термопреобразователей сопротивления. Измеритель выглядит как система в латунном корпусе. Основным рабочим элементом измерителя является крыльчатка из высокопрочного пластика, способного выдержать давление водяного потока и высокую температуру. На крыльчатке установлена металлическая индуктивная пластина. Вычислительный блок представляет собой электронную плату с металлодетекторами.

Поток воды приводит в движение крыльчатку, которая, в свою очередь, поворачивает индуктивную пластину. Металлодетекторы регистрируют поворот пластины. Таким образом, выполняется измерение терморежима и объема теплоносителя. Вычислительный блок обрабатывает эти данные и определяет уровень расхода тепловой энергии. Использование металлической пластины позволяет нивелировать воздействие магнитных полей и предотвратить налипание окалины и ржавчины, которая в больших количествах присутствует в сетях отопления. В корпусе измерителя также установлены подшипники — специальные твердые камни, использование которых позволяет повысить точность измерений.

Вычислительный блок оснащен ЖК-монитором, на который выводятся такие показания:

  • уровень расхода тепловой энергии в Гкал;
  • объем теплового носителя в кубических метрах;
  • температура теплового носителя в подающем трубопроводе и в обратном направлении;
  • разность терморежимов в данных трубопроводах;
  • расход теплоносителя в час;
  • уровень расхода теплоэнергии в час;
  • объем жидкости, замеренный дополнительными приборами с импульсным выходом (если таковые подключены);
  • дата, время;
  • индикация ошибок;
  • сетевой адрес.

    Параметры расхода теплоэнергии регистрируются в интегрированной памяти устройства. Объем архива составляет 60 мес., 184 суток, 1488 ч.

    Факторы, влияющие на корректность работы счетчика

    Тепловые счетчики «Пульсар» являются высокоточными приборами, работающими с минимальной погрешностью. Однако есть несколько внешних факторов, которые могут повлиять на уровень погрешности. К ним относятся:

  • тепловая разница менее 3 градусов Цельсия;
  • нарушение циркуляции воды в трубопроводе, что повлекло существенное снижение расхода;
  • нарушение технологий монтажа (неправильная установка термодатчиков, неправильно задано направление и другие нарушения);
  • низкое качество теплоносителя (наличие большого количества окалины, высокая жесткость);
  • низкое качество трубопровода (загрязненность, коррозия).

    При разнице терморежимов в подающей трубе и «обратке» более 3 градусов Цельсия счетчик работает в допустимом диапазоне погрешностей. Если разница температур менее 3 градусов Цельсия, возможно изменение погрешности в большую сторону. При этом прибор все равно работает в обычном режиме, вычисляет расход тепловой энергии.

    Интересно о теплосчетчиках. Какими бывают счетчики тепла и как они работают.

    Индивидуальные счетчики тепла нужны для того, чтобы учитывать потребление тепловой энергии в отдельных помещениях.
    Начиная с 1 января 2012 года ими оборудуются все многоквартирные дома вводимые в эксплуатацию ( согласно закона №261 «об энергосбережении и повышении энергетической эффективности»)
    А начиная с 1 января 2019 года , после вступления в силу ППРФ № 1708, индивидуальный прибор учета можно поставить в любую квартиру, и платить только за то тепло, которое потребил, не переплачивая за соседей с открытыми форточками.

    Самое главное отличие счетчиков друг от друга в том, что приборы учета для коллекторной системы отопления (лучевой, горизонтальной) не подойдут для вертикальной системы отопления (которая используется в большинстве домов)

    В этой статье мы разберем:
    какие приборы учета могут учитывать тепло у вас дома, как выбрать, где купить и сколько должен стоить нужный вам прибор

    Какие теплосчетчики можно использовать при коллекторной (лучевой, горизонтальной) системе отопления?

    1. Механический теплосчетчик

    Механические счетчики тепла используются в горизонтальной системе отопления, снабжены двумя температурными датчиками, один из которых вкручивается в корпус счетчика установленный на подаче/обратке а второй вкручивается в трехходовой кран, установленный соответственно на обратке/подачи.

    Механические счетчики могут быть:
    универсальными — тогда их можно устанавливать как на подачу так и на обратку, или преднозначенными исключительно для подачи или исключительно для обратки.
    Счетчики тепла Пульс СТ-15Б, которые используем мы в своей работе, являются универсальными, и могут ставиться как на подачу так и на обратку.

    Механический счетчик тепла имеет меньшие габариты (именно ширина корпуса, а не монтажная длина), в сравнении с ультразвуковым счетчиком тепла.
    Бывают ситуации, когда приборы учета в коллекторном узле расположены очень близко друг к другу, и ультразвуковые счетчики не влезают, тогда мы используем механические счетчики тепла.

    Недостаток механических приборов учета в сравнении с ультразвуковыми в том, что для учета ресурса используется механическая крыльчатка (как в счетчиках воды), которая, учитывая плохое качество сетевой воды, может износится и выйти из строя.

    2. Ультразвуковой теплосчетчик

    Ультразвуковые счетчики тепла используются для индивидуального учета тепла в домах с горизонтальной системой отопления. Как и механические — они снабжены двумя термодатчиками, один из которых вкручивается в корпус счетчика, когда второй вкручивается в трехходовой кран.

    Специалисты компании Учет-Сервис используют в своей работе преимущественно ультразвуковые счетчики тепла, а именно — теплосчетчики Пульс СТК , потому как ультразвуковой элемент более устойчив к воздействию используемой сетевой воды в сравнении с механическим.

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
