Как сделать дополнительные розетки на кухне

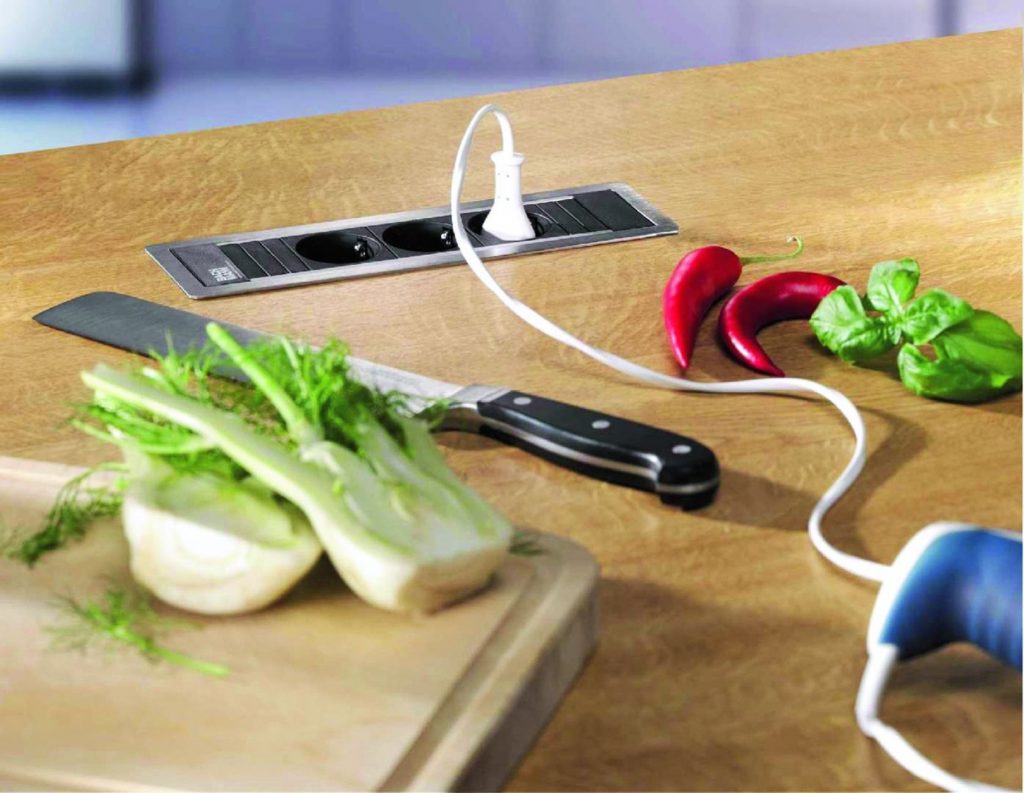

Встраиваемые розетки в столешнице: обзор решений и советы по монтажу (30 фото)

Розетки на кухне крайне необходимы, к сожалению, иногда там, где они подходят лучше всего, но установить их в таком месте не всегда представляется возможным. Розетка, которая спрятана в столешнице, имеет много преимуществ.

Отсюда и растущая популярность этого решения. Это функциональное решение, и оно также положительно влияет на эстетику помещения. Тем не менее, важно знать, что следует учитывать при выборе такой розетки.

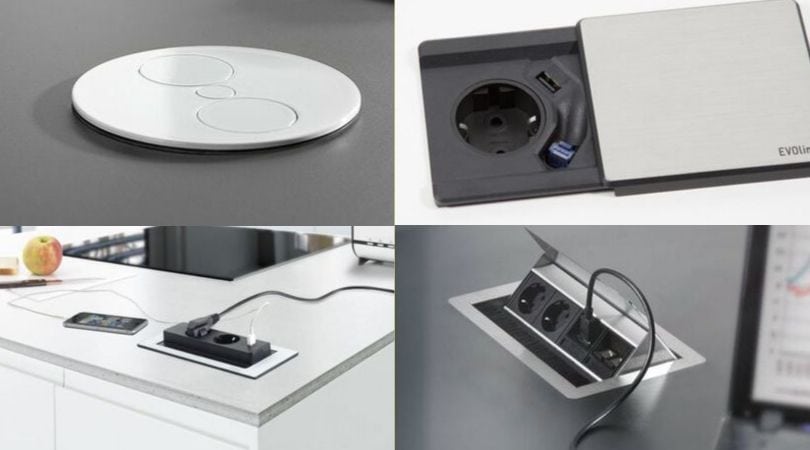

Встраиваемые розетки в столешницу – что важно знать?

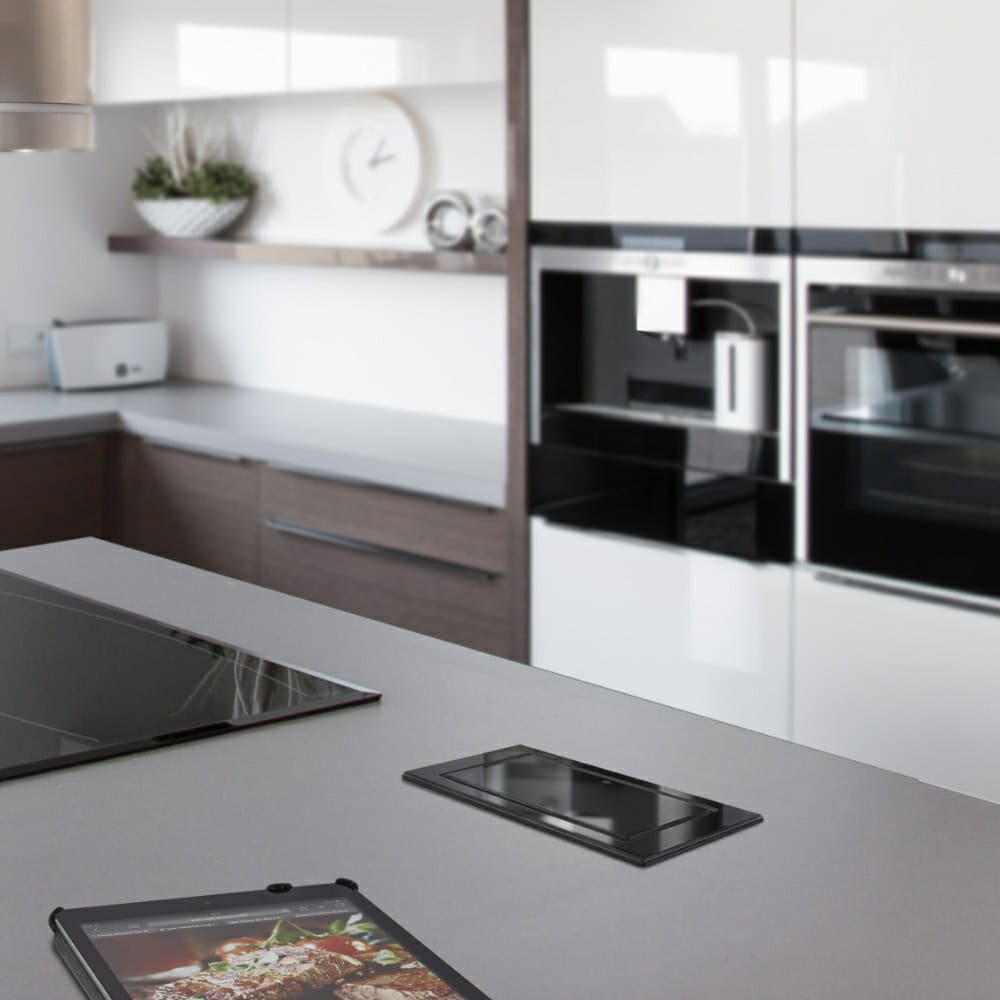

Самым большим преимуществом скрытого контакта является то, что он может быть установлен даже там, где нет стены. Это будет наиболее заметно в случае кухонного острова, расположенного в середине комнаты. Гнездо, спрятанное в столешнице, может легко увеличить количество электрических розеток на кухне, и в то же время не нужно использовать их каждый раз. Однако, если возникает необходимость подключить некоторые бытовые приборы, просто откройте утопленные розетки.

Кухонные розетки, установленные на столешнице, должны быть водонепроницаемыми. Это связано с тем, что они часто расположены вблизи раковин или вблизи индукционных и газовых плит. Поэтому стоит ориентироваться не всегда на цену, а на параметры и мнения. Рекомендуемый стандарт водонепроницаемости для кухонных розеток – IP 54, в то время как большинство моделей – электрические розетки со значением IP 20.

Интересной альтернативой традиционной розетке в столешнице может быть индукционное зарядное устройство для телефона, которое будет практически незаметно. Вместо этого он будет выполнять свою функцию, если на него установлен телефон. Следуя этому образу мышления, контакт с рабочей поверхностью, имеющей вход USB, может быть желательным для пользователей планшетов и телефонов.

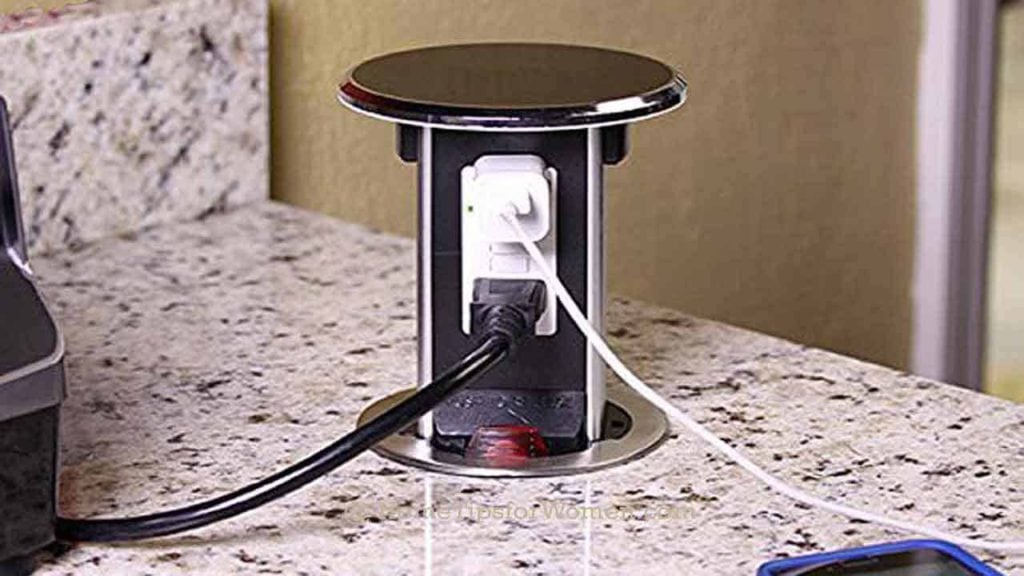

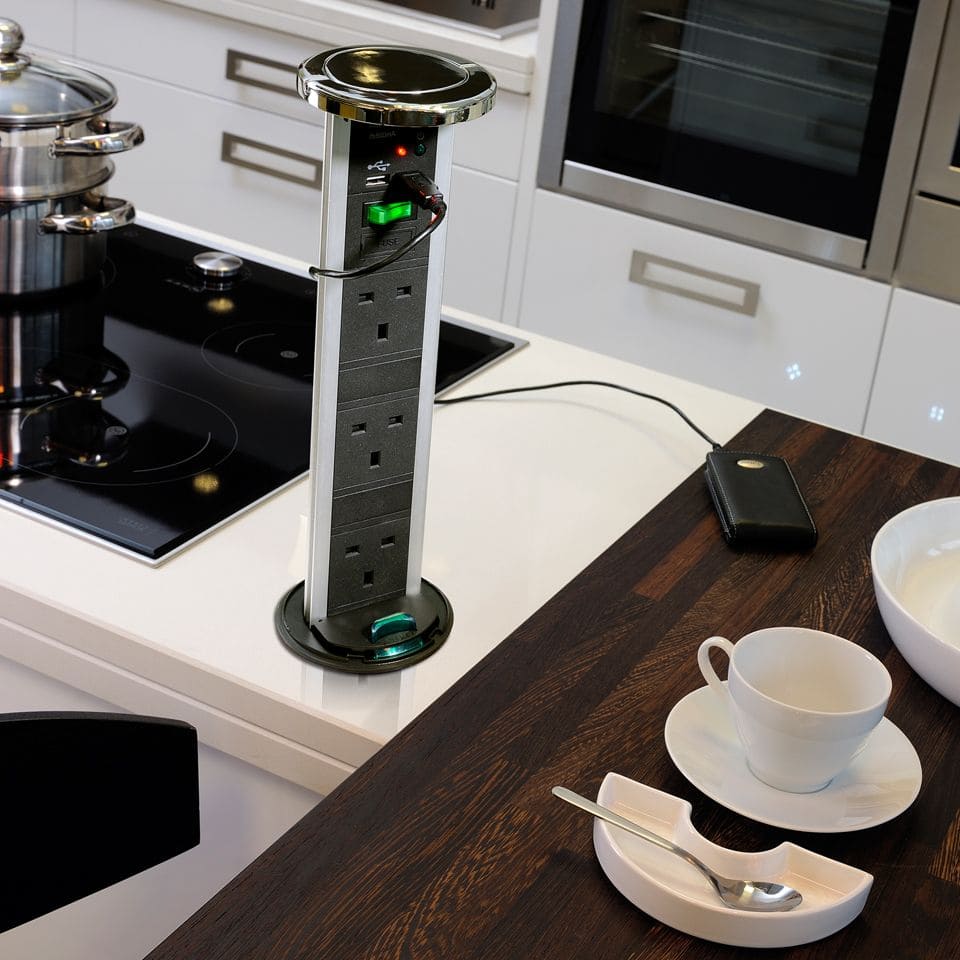

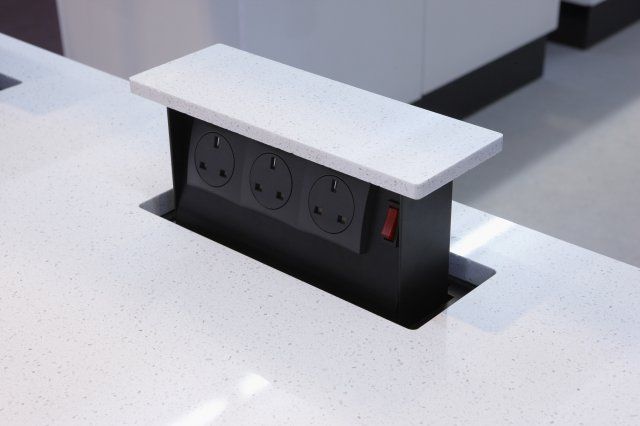

Другой тип розетки в столешнице – это та, которая выдвигается. Как и в случае утопленных контактов, он должен быть подключен к источнику питания. Вытянутая из столешницы вертикальная полоса может содержать несколько разъемов или даже USB-порты.

Чтобы она могла выполнять свою функцию, розетка должна выдвигаться плавно и без каких-либо препятствий. Внешняя поверхность такой полосы доступна во многих цветах, поэтому вы можете выбрать правильный оттенок для верхней части столешницы, чтобы все сочеталось.

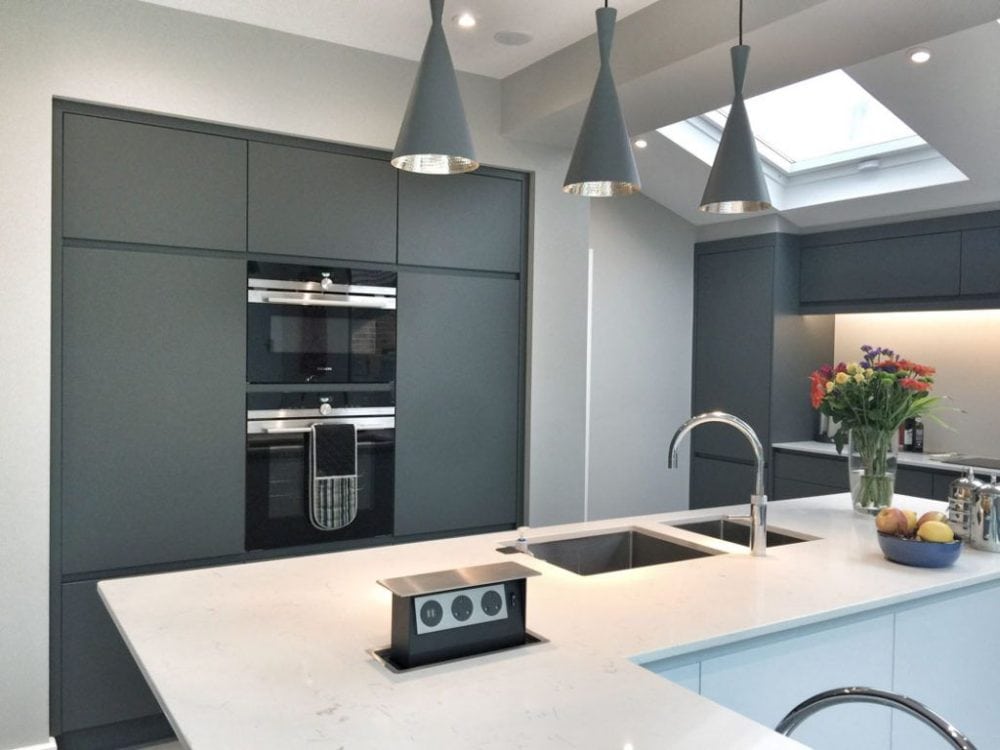

Розетки на кухонной столешнице – отзывы и цена

Цены на розетки, спрятанные в столешнице, выше, чем на традиционные варианты. На это влияет способ работы этих розеток и необходимость питания через дополнительные кабели. Однако, глядя на удобство подключения бытовой техники на кухонном острове, например, они стоят своей цены.

Розетки на кухонной столешнице становятся все более популярными и характеризуются очень хорошими отзывами, в основном благодаря своей функциональности. В этом случае цены на утопленные розетки пропорциональны возможностям, которые они могут иметь.

Цены на встраиваемые розетки начинаются от 350 рублей за 1 шт., до 3 800 рублей за наиболее качественные модели.

Правильная покупка кухонных розеток, спрятанных в столешнице

Несомненно, покупка розеток, спрятанных в кухонном столе, определенно дороже, чем выбор традиционных настенных. Планирование покупки кухонных розеток следует проводить уже на этапе проектирования кухни. Это важно, потому что обход установки розеток при установке кухонного острова имеет необратимые последствия. Из-за того, что каждая розетка в столешнице должна быть подключена к источнику питания, она не может быть собрана после отделки кухни.

Важно правильно рассчитать и спланировать количество розеток. Расположение стационарных бытовых приборов, а также тех небольших портативных устройств должны быть приняты во внимание. Как уже отмечалось, лучше всего искать водонепроницаемые электрические розетки или, по крайней мере, подходящую конструкцию, которая защитит от воздействия воды.

Практичная розетка на кухонной столешнице легко и быстро выдвигается. Как известно, при приготовлении пищи часто не хватает времени для дополнительных действий, поэтому эффективное подключение бытовой техники к источнику питания, несомненно, является плюсом.

Вам наверняка будет интересно: Розетки на кухне: установка, высота-расположение и количество.

Покупка розетки для монтажа на столешнице стоит недешево, поэтому стоит подумать о том, чего мы ждем от нее, чтобы получить хорошие вложения:

  • Выберите количество и тип входов – теперь вы должны проанализировать, какое оборудование будет подключено к ней, сколько сетевых розеток 230 В вам нужно, может быть, более одного разъема USB? Это, конечно, генерирует энергетическую нагрузку, которую также стоит предварительно проверить в спецификации продукта;
  • Ищите товары с хорошими отзывами – стоит поискать информацию о выбранной модели. Возможно, кто-то уже купил ее и поделился своим опытом. Если у вас будет возможность, посмотрите на нее лично, а не просто полагаясь на онлайн-фотографии. Основным критическим элементом, который может сломаться, является механизм извлечения и втягивания сокетов, он должен быть надежным;
  • Выберите форму и расположение розетки на столешнице – у вас есть выбор среди круглых и прямоугольных форм, каждая из которых имеет свои преимущества. Первые могут быть установлены в течение минуты на столешнице, оборудованной туннельным отверстием – с небольшой площадью, они могут вместить множество входов. Однако они достаточно глубокие и – если у вас есть шкафы под столешницей – сборка может быть невозможна. Прямоугольные розетки меньше, поэтому вы можете разместить их даже над выдвижными ящиками, но они занимают больше места на столешнице, более подвержены затоплению. Тем не менее, их видимость не является большой проблемой, потому что их можно купить в различных цветовых вариантах, и вы обязательно адаптируете их к стилю комнаты;
  • Проверьте технические параметры – вышеупомянутые стандарты водонепроницаемости и максимальной нагрузки важны. Внимательно прочитайте, оснащены ли розетки кабелем или они не являются моделями слишком глубокими по отношению к вашим возможностям – производители часто указывают минимальную толщину столешницы.

Установка кухонных розеток

Установка электрических розеток, будь то в стене или на столе, должна выполняться специалистом с соответствующими сертификатами. Неправильно поставленное оборудование, может быть угрозой для домашнего хозяйства. Кроме того, по любым проблемам в будущем вы можете пожаловаться на сервис.

Можно сказать, что розетки в столешнице являются идеальным решением для современной и минималистской кухни. Они также могут быть безопасным вариантом, если любопытные дети присутствуют дома. Различные варианты розеток, утопленных в столешницу и выдвинутых, позволят вам выбрать подходящую модель для любой кухни.

Самым большим преимуществом разъемов, расположенных на столешнице, является полное устранение проблемных, запутанных и неприглядных удлинительных шнуров. Это решение обеспечивает удобный и быстрый доступ к сетевым розеткам не только на кухне, но и в офисе, мастерской или гараже. Это идеальный способ для эстетичного и элегантного рабочего пространства.

Установка на кухне розеток – делаем сами качественно и надежно

Современные кухни – это не просто комната для приготовления пищи. Если хозяйка любит готовить и использует для этого самые современные бытовые приборы, то кухня больше напоминает борт космического корабля или же дом будущего.

И чтобы обеспечить максимально комфортные условия для такого творческого процесса, необходимо заранее позаботиться о соответствии суммарной мощности электроприборов к сечению электропроводки, о наличии аппаратов защиты и о расположении розеток и выключателей.

Розетки под кухонную бытовую технику

Подойдем к вопросу более рационально и разберемся со всем по порядку. Как при монтаже любой сети, в которую входит установка розеток на кухне, работу следует начинать с составления схемы. Подумайте, какой материал у вас уже имеется, напишите список всего самого необходимого, ориентируясь на свои финансовые возможности.

Помните. Частичная замена проводки и полная замена проводки – совершенно разные понятия. Каждый вид такой деятельности следует рассматривать как отдельный вид работ и выполнять все требования безопасности.

Типы проводки

Считайте себя счастливчиком, если в вашем доме протянута трехфазная сеть. Это бывает в тех случаях, когда в квартирах установлены электрические плиты, вместо газовых. С такой электросетью вы можете не беспокоиться за исправную работу бытовой техники – напряжения хватит на все приборы (даже включенные одновременно).

Если же в вашей квартире однофазная сеть, то вам придется пожертвовать некоторыми потребностями и удобствами. Посудите сами, если напряжение однофазной сети 50А, то максимальная мощность вашей электросети – 50А × 220В = 11 кВт. А трехфазная сеть в три раза увеличивает мощность.

Виды розеток

Если вы подготовились к ремонту правильно, то у вас на руках должна иметься схема розеток на кухне, основываясь на которую, вы сможете подобрать нужный материал для работы. Основой правильного выбора розеток является то, что необходимо покупать только модели, ток которых не менее 16А.

В идеале, если розетки будут иметь керамическое основание, а также в своей конструкции, подпружиненные или никелированные ламели. Это значительно продлит их срок эксплуатации. Цена на самые лучшие и надежные розетки не высока – варьируется в пределах 100-150 рублей.

Вариант схемы розеток для многофункциональной кухни

Скрытые розетки

Скрытая розетка в интерьере кухни

Где установить розетки на кухне? При заказе нового кухонного гарнитура, учтите расположение шкафов и полок, его конструктивные особенности и примерные размеры (лучше точные). Это поможет вам без труда сориентироваться с местом расположения розеток.

Внимание. Скрытые розетки (встраиваемые) – это те, которые не бросаются в глаза и не видны «неподкованному» в техническом плане человеку.

Как говорилось выше – лучшим решением будет составление подробного плана, по которому вы сможете наиболее точно и обоснованно установить новые скрытые розетки.

Основной набор бытовой техники, под которые необходимы розетки:

  • Подсветка газовой плиты (гарнитура);
  • Холодильник;
  • Вытяжка и ее подсветка (см.Электрические вытяжки для кухни:особенности применения);
  • Микроволновая печь (лучше ставить двойную розетку).

Двойную розетку можно установить под холодильник – многие современные обыватели нередко используют холодильник в качестве подставки под телевизор, и двойная розетка придется как нельзя кстати.

Зная размеры новой кухонной мебели, можно установить розетки заранее (потом останется лишь проделать необходимые вырезы в задних стенках).

Внимание. Профессиональные электрики рекомендуют монтировать розетки шагом в 2-2,5 м друг от друга.

Внешние розетки

Кухня с внешними розетками

Про скрытые выключатели вроде все понятно, но как правильно установить розетки на кухне не встраиваемого типа? Вообще, внешние розетки подразделяются на два вида:

  • Зависимые (зависят от расположения мебели и бытовой техники на кухне);
  • Независимые (не зависят от расстановки и меблировки кухни);

В качестве независимых розеток можно указать те, которые предназначены для кофеварок, тостеров, для электронных часов и телевизора (некоторые умельцы монтируют такие розетки прямо на столешницу, для повышенного комфорта). Наиболее часто, их располагают на высоте 12-15 см от столешницы.

Разводка розеток на кухне (независимые) полностью зависит от расположения бытовых приборов – электрочайник, холодильник, телевизор и посудомоечная машина: именно эти приборы диктуют правила.

Обратите внимание. Необходимо грамотно и правильно рассчитывать количество розеток на кухне. Специалисты ни в коем случае не рекомендуют использовать всевозможные тройники и удлинители, которые могут способствовать возникновению короткого замыкания сети.

Что касается зависимых розеток, то их принято устанавливать на одной высоте по периметру всего помещения (не выше 30 см от пола) – это будет весьма удобно и к тому же эстетично.

Советы профессионалов

Теперь прислушаемся к мнению специалистов, которые делятся своим жизненным опытом и профессиональными навыками:

  • Средняя высота установки розеток на кухне – 30-40 см от пола. Но и тут есть свои определенные нюансы: розетки устанавливаются для бытовой техники, поэтому нужно адаптировать их, прежде всего, под минимальную нагрузку и максимальную отдачу. К примеру, розетку под вытяжку можно установить на высоте 180-200 см от пола, розетки для СВЧ печи, тостера и кухонного комбайна – в 10-15 см от столешницы. Тут нет строгих правил!

На этой схеме розетки под бытовую технику установлены максимально удобно

  • Где установить на кухне розетки? Если у вас нет плана расположения розеток, то специалисты рекомендуют установить на каждой стене по одной – на всякий случай;
  • Многие кухни оборудованы стационарными телефонами, поэтому не стоит забывать про специальную розетку и для него;
  • Количество выключателей и розеток на кухне не нормировано ни одним актом и документом, поэтому при желании можно себя не ограничивать и ставить розеток столько, сколько вам нужно.

Ставим розетки сами

Еще совсем недавно, вопрос как устанавливать розетки на кухне, практически не был на слуху. Все было предельно просто – выдалбливаешь отверстие и вставляешь в него розетку (раскрепление происходило с помощью специальных «лапок» или же просто все закладывалось раствором). В таких розетках был один минус – для того чтобы ее поменять, приходилось заново долбить стены.

Сейчас в проделывание подобной работы надобность отпала. Теперь устройство электрических точек питания на кухне начинается сразу же с монтажом кабеля.

Готовое место под розетку

Приступаем к работе

Как на кухне установить розетки? Все просто – как и любую работу, установку розеток начинаем с разметки.

  • На стене отмечается точка, которая обозначает центр розетки. После отметки места расположения необходимо очертить контур подрозетника – для этого прикладываем подрозетник донышком к стене и обводим его контур карандашом (маркером, ручкой). Контур для розетки готов и остается только выдолбить его.
  • После сверления и долбежки, нужно аккуратно выровнять контур зубилом. Специалисты, для изготовления отверстий под розетки, используют специальный бур по бетону, с помощью которого можно получить уже готовое обработанное отверстие.
  • Как правильно сделать розетки на кухне? Перед установкой розетки, необходимо вставить специальную пластиковую коробочку, которая может быть как круглой, так и квадратной. Если коробочка квадратная, то бур тут не подойдет – все работы придется выполнять болгаркой и перфоратором.
  • Как установить розетки на кухне? Для начала следует закрепить подрозетник. По бокам у этого пластикового короба имеются специальные «ушки». Для укрепления коробки в стене можно применить строительный гипс или обыкновенную штукатурку. Для наиболее прочного крепления, в некоторых случаях используется гипсовый клей. Замазываем смесь и выравниваем поверхность при помощи шпателя.

Монтаж пластиковой коробки

Устанавливаем розетку

  1. С концов жил провода снимается обмотка на расстоянии 1-1,5 см от конца. Если жилы провода состоят из множества проволочек, то скручиваем их в один плотный жгут;
  2. Крепим жилы к винтовым или пружинным зажимам;
  3. Оставшиеся излишки провода прячем под дно подрозетника;
  4. Вставляем основание розетки в подрозетник и крепим его с помощью шурупов;
  5. Ставим крышку розетки на место.

Установка крышки розетки

Вот и все! Вы самостоятельно установили новую розетку.

Подведем итог


Теперь вы знаете, как сделать розетки на кухне своими руками. Как вы уже поняли, расстановка розеток может быть любой – все зависит от ваших потребностей и желаний. Если вам что-либо не понятно или требует небольшого уточнения, то для вас представлена фото и видео инструкция, которая расскажет про все виды работ и особенности розеток более подробно.

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

Самым активным потребителем электричества в доме или квартире является кухонная техника. Поэтому важно, чтобы все розетки на кухне были расположены правильно. Это обеспечит удобство использования и защитит. Ведь одна неверно установленная розетка может принести много негативных последствий, в том числе, стать причиной пожара.

Мы ознакомим со всеми применяемыми в настоящий момент вариантами устройства силовых точек и видами электроустановочных изделий. У нас скрупулезно изложены технологии монтажа и перечислены распространенные ошибки, которые может допустить неопытный мастер.

Заинтересованным посетителям мы предлагаем лучшие схемы расположения. С учетом представленной информации вы без проблем справитесь с выбором места и устройством розетки. Текст дополнен иллюстрациями и видео-инструкциями.

Читать еще:  Оптопары - характеристики, устройство, применение

Особенности использования кухонных розеток

Количество точек подключения к электросети зависит от размеров кухонного помещения и функций, которые оно будет выполнять. В совсем маленьких кухнях проблематично разместить большое количество электроприборов.

Помещения же большей площади дают возможность разгуляться фантазии и желаниям хозяйки дома/квартиры.

Вне зависимости от площади кухни, наличия электрических приборов и количества установленных розеток есть общие требования, которым они должны отвечать:

  • безопасность использования;
  • свободный доступ;
  • качественно выполненный монтаж.

Не стоит забывать, что приготовление пищи повышает уровень влажности, а использование различной мощной техники дает высокую нагрузку на электросеть. Поэтому важно, чтобы все розетки, установленные на кухне, отвечали правилам безопасности.

Во-первых, нельзя их ставить над плитой и мойкой. Это правило важно соблюдать при планировке и выборе мебельного гарнитура. Если же произошли кардинальные изменения дизайна при ремонте кухни и розетка выходит прямо над плитой, то ее надо обязательно переносить. Не стоит подвергать свою жизнь опасности и надеяться, что все как-то обойдется.

Во-вторых, если так случилось, что под мойкой спрятались электрические точки для подключения кухонной техники и приборов, то их желательно расположить выше сифона. Степень защиты от влаги таких розеток должна быть не менее IP44.

В-третьих, если в квартире/доме проживают маленькие дети, то обязательно надо учитывать этот факт. Покупать лучше специальные розетки со шторками и другими вариантами защиты от детей. Также, предусмотреть такое расположение, чтобы электроточки находились выше роста ребенка.

В-третьих, не зависимо от того, кто устанавливал розетки – вызванный специалист или все работы проводились своими силами, при подключении/отключении приборов ничего не должно болтаться, искриться и пахнуть горелой пластмассой.

В-четвертых, для каждого мощного электроприбора следует предусмотреть отдельную линию и точку подключения.

Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

  • накладные дизайнерские модели;
  • встраиваемые варианты, монтируемые внутри стены;
  • скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
  • угловые с выталкивателем вилки или без.

Вариант накладных розеток реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые модели с заземлением чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

Монтируемые в столешницу скрытые розетки врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

Лучшие варианты размещения

Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.

Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать.

Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.

Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.

О том, как перенести электроточку в другое место, читайте в другой статье на нашем сайте.

Подробные инструкции по монтажу

Самым важным в монтаже розеток является утверждение количества и мест расположения. Именно этот вопрос следует решить в первую очередь. Определившись с планом размещения электрических розеток на своей кухне, можно приступать к следующим работам.

Сначала предстоит выполнить разметку, указав, где конкретно и сколько розеток потребуется установить. Далее проложить питающий кабель на кухню. Здесь надо учитывать количество мощных потребителей энергии.

Например, бойлер, электрическая плита или духовой шкаф нуждаются в прокладывании отдельных проводов для подключения. Их большая мощность предполагает использование надежного и качественного кабеля из меди сечением 6 мм 2 для однофазной цепи напряжения и сечением 4 мм 2 для трехфазной.

При прокладывании кабеля для установки розетки под электроплиту обязательно устанавливаются автоматические выключатели на 40 А или предохранители на 32 А. Для менее мощных потребителей электроэнергии берут медный проводник сечением 2,5 мм 2 и, в зависимости от суммарной нагрузки на линию, ставят защитные устройства на 16 А или 25 А.

Выбирая между дешевой алюминиевой проводкой и более надежной, но дорогой, медной лучше переплатить за надежность. Медные проводники способны выдерживать большую нагрузку, что особенно актуально для кухни. Также при прокладывании питающего кабеля не стоит забывать о надежной изоляции.

Здесь важно учитывать материал стен:

  • в бетонных и кирпичных стенах прорезается углубление, в него помещается питающий кабель, упакованный в гофрированную трубу из высококачественного пластика;
  • для деревянных стен такой вариант будет не только неприемлем, но и чрезвычайно опасен;
  • если стены обшиты гипсокартоном, то ничего резать не придется – проводка замечательно прокладывается в пустотах стен;
  • еще один вариант – использовать декоративный пластиковый плинтус с кабель каналами для проводки.

Если последние варианты наиболее просты, то для прокладки скрытой проводки в бетонной стене предстоит основательно потрудиться – проделать специальные каналы для проводов. Без перфоратора или болгарки тут не обойтись. Еще понадобится специальная насадка на перфоратор, чтобы сформировать отверстия для подрозетников.

Завершив штробление стен, нужно поместить в полученные углубления питающий кабель, проведя его к местам запланированного расположения розеток на кухне. Затем предстоит очистить канал с проводкой от пыли. Теперь аккуратно заделать раствором из гипса или алебастра.

Отверстия для подрозетников заполняются раствором по такому же принципу. Сначала все очищается от мусора, камешков и пыли, а в сам стакан продевается питающий кабель. Для надежной фиксации все щели между подрозетником и стеной полностью заполняют раствором из алебастра или гипса. Осталось дождаться полного высыхания.

Эти работы, при желании и наличии соответствующих инструментов, можно выполнять своими силами. Чаще всего для прокладки проводки приглашают специалистов, имеющих немалый опыт и сноровку, оставляя для себя работы по подключению розеток.

Когда выводы под установку кухонных розеток готовы, можно приступать к монтажу. Для этого надо взять инструменты, а купленные розетки сначала предстоит разобрать, сняв лицевую декоративную накладку и отделив механизм.

Используя индикаторную отвертку, следует обязательно проверить, есть ли напряжение в сети – его там не должно быть! Перед установкой розетки важно удостовериться, что все провода, с которыми предстоит работать, обесточены.

Убедившись в отсутствии тока, можно приступать к соединению розеточного механизма и проводов питающего кабеля. Для этого снимают защитную оплетку с кабеля, зачищают стриппером края каждого из 3-х проводков на расстояние 1 см от края, избавив их от изоляции.

Оголенные провода поочередно подсоединяют к механизму розетки. Каждый из проводов играет свою роль;

  • желто-зеленый – это заземление. Он подключается к центральному контакту;
  • синий (может быть бело-голубой) – это рабочий ноль. Его предстоит подсоединить к крайнему контакту розеточного механизма;
  • третий провод может быть любого пестрого цвета – бежево-коричневый, красный, черный или просто белый. Это провод фазы, который соединяется со вторым крайним контактом.

Тип соединения зависит от используемой розетки. Он может быть пружинным, когда соединение происходит путем нажатия на специальную клавишу, или винтовым, если провода фиксируются винтовыми зажимами между пластинами.

Розетки на кухне — руководство, как не перепутать, план-схема

Недочеты планировки розеток здесь оказываются куда обиднее, чем в любом другом уголке дома.

Недочеты планировки розеток здесь оказываются куда обиднее, чем в любом другом уголке дома. Важно понимать, что грамотное и удобное размещение кухонных розеток можно получить только после того, как вы четко поняли конфигурацию будущего гарнитура, определили все необходимые электроприборы.

Совет: Заказывая гарнитур из салона, вы можете сразу получить схему развертки по стенам. Если мебель на кухне будет старой, для начала необходимо сделать точные ее замеры и расчертить развертку по стенам.

С планами закончили, теперь пришло время приступать к определению оптимального количества розеток, которых бы хватило для удобного пользования всей встроенной техники и приборов, стоящих отдельно. Чтобы не упустить важных моментов при планировании кухонного пространства, стоит воспользоваться универсальной схемой плана. Она поможет вам разместить все розетки максимально эргономично.

На какой высоте ставят розетки на кухню

Над областью столешницы розетки располагают на высоте около 950 – 1300 мм. Конкретный показатель определяется на основании размеров плитки. Если на стадии прокладывания розеток материал не был выбран, провода заводят с некоторым запасом. Окончательное монтирование определяется в ходе укладывания плитки.

Розетки на кухне для варочной поверхности и духовки

Подключение духового шкафа и варочной поверхности осуществляется по отдельности, а потому необходимы две автономные розетки. Существует несколько моделей установки:

  1. Когда духовку располагают ниже варочной поверхности, обе розетки следует располагать на 180 мм выше пола. На таком расстоянии будет стоять выдвигающийся ящичек.
  2. Оба подрозетника монтируют за ближайшим шкафом по вертикали. От стенки сбоку выдерживается расстояние в 200 мм. От пола требуется соблюдать высоту от 200 до 750 мм.
  3. При расположении духовки обособлено от варочной поверхности, технику следует размещать на соответствующем уровне — в идеале под духовкой на 200 – 750 мм, либо сразу за шкафом, стоящим по соседству (выше пола 1000 – 1300 мм).
  4. При установке отдельной плиты розетку располагают сбоку за соседним шкафчиком.

Розетки на кухне для холодильника

У холодильников предусмотрен шнур, длиной не более метра. Порой ее не достаточно, дабы разместить прибор на удобном месте. В свою очередь, в каждой инструкции к холодильнику указано, что подключать его посредством удлинителя нельзя. Как же быть в такой ситуации? Здесь нужно грамотно запланировать розетку, причем желательно со стороны, откуда выходит шнур.

Если вы планируете приобретать встроенную технику, то подрозетник следует предусматривать сбоку. Идеальным месторасположением считается ближайший шкаф. Расстояние до холодильника должно быть до 200 мм, а от поверхности пола примерно 200 – 750 мм.
Если холодильник стоит отдельно, розетку разрешается монтировать сзади шкафа, либо сразу за агрегатом.

Иногда в холодильниках предусматривается обособленное подключение морозилки. Кроме того, если встраивать холодильник и морозилку отдельно, понадобится дополнительное гнездо.

Розетки на кухне для Посудомоечной и стиральной машины

По правилам обустройства пространства посудомоечную машинку ставят рядом с мойкой, а потому для нее гнездо монтируется в ближайшем шкафчике. От техники отступают 100 – 200 мм, а от поверхности пола выдерживают расстояние до 400 мм. Розетку разрешено устанавливать за шкафчиком либо около водопроводных коммуникаций.

Важно: Розетку нельзя монтировать за посудомоечной машиной, поскольку в этом случае техника не сможет встать в нишу ровно.

Розетки на кухне для встроенной микроволновки и/или встроенной кофемашины

Микроволновку устанавливают на уровне зрения, а вот розетка предусматривается в шкафчике выше пола на 200 – 750 мм. Что касается кофемашины, требования аналогичны. Можно ее совмещать с микроволновкой, располагая один агрегат на другом. Принцип установки не изменяется, в отличие от количества – в этом случае розетки понадобится две. Если кофемашину и микроволновку будет стоять на столешнице, гнездо предусматривают сразу над ней.

Розетки на кухне для вытяжки

Наличие розеток либо электровывода зависят от вида прибора. Однако очень важно выполнять ее установку правильно. В случае, если вытяжку прикрывает шкафчик, розетка находится внутри либо сбоку от трубы вентиляции. При этом высота монтажа составляет до 2100 мм. Если источник питания размещается над шкафчиком, высота должна составлять около 2400 мм. При покупке вытяжки открытого типа обычно розеток не нужно, поскольку подключение осуществляется напрямую.

Розетки на кухне над рабочей поверхностью для мелких «временных» бытовых приборов (миксеры, блендеры, соковыжималки)

Количество подобных гнезд и их размещение должна выбирать женщина. Ей достаточно заранее продумать, где будет располагаться техника. При этом нужно представить, насколько комфортно будет пользоваться мелкими бытовыми приборами. Конечно, интуитивно предугадать все невозможно, а потому стоит добавить пару-тройку резервных источников питания.

Достаточно предусмотреть группы по 3 – 4 розетки. Между ними выдерживают примерно 1200 мм по длине поверхности гарнитура. При наличии островка в нем тоже стоит предусмотреть гнездо.

«Дежурные» розетки на кухне

Электрические источники питания должны быть также «дежурными». Их располагают выше пола на 300 мм. Конечно, высота везде учитывается от чистового пола, а потому при расчете высоты требуются прибавления до 30 мм.

Розетки на кухне встроенные в столешницу

Розетки, встроенные в столешницу, считаются самыми комфортными для пользования бытовыми приборами. Во-первых, они экономят время на поиски источников питания и использования километров проводов. Во-вторых, встраиваемая розетка становится дизайнерским аксессуаром в зависимости от стиля изделия.

Встраиваемые розетки позволяют решить множество проблем. Основным преимуществом считается незаметность проводов, что гарантирует порядок на рабочем месте.

Принцип работы выдвигающейся розетки:

  • слегка нажимают на углубление крышки;
  • розетку легонько вытягивают;
  • подключают прибор;
  • при необходимости розетку немного можно «утопить» в столешницу.

Эту розетку разрешено разворачивать.

Совет: Насколько бы интересным ни оказалось оформление розетки, сначала следует проверить наличие повреждений блока и нарушений целостности. Если вам потребуется включать много техники, следует предусмотреть изделие с заземлением.

Выдвигающаяся розетка представляет собой переноску, продуманную до мелочей для максимального комфорта потребителей. Данная разновидность изделий универсальна.

Розетки на кухне: какое расположение оптимально, и сколько их необходимо

Бытовая кухонная техника потребляет больше всего электроэнергии в доме. Иногда это значение составляет больше половины от общего. Именно поэтому, чтобы не было сбоев в работе всей этой системы, розетки на кухне должны располагаться правильно. Неправильно установленные розетки и их недостаточное количество на кухне могут спровоцировать даже пожар.

Читать еще:  Как сделать Шкаф-Купе своими руками

Мощность электроприборов на кухне

Перед тем как начать работу, необходимо составить план. В результате должна получиться некая схема розеток на кухне. Перед этим необходимо подсчитать мощность всех электрических приборов, которые будут располагаться на кухне.

Внимание! На нашем сайте заработал конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе.

Составим примерный список:

  • освещение: 150-200 Вт;
  • холодильник: 100 Вт;
  • варочная поверхность плиты: 3500-7500 Вт;
  • духовой шкаф: 2000 Вт;
  • микроволновая печь: 2000 Вт;
  • посудомоечная машина: 1000-2000 Вт;
  • электрический чайник: 2000 Вт;
  • газовая колонка: 2000 Вт.

Очевидно, что вы не будете включать все устройства одновременно. Однако сумму мощностей посчитать надо. Обычно значение находится в диапазоне 10000-15000 Вт.

Максимальная мощность, при которой включено несколько токоприемников не должна быть выше 7000 Вт. В противном случае, задумайтесь о разделении нагрузки по фазам и введении 380 Вольт.

Какой кабель выбрать для кухни

Следующее действие – расчёт сечения общего питающего провода электрического щитка и отходящих проводов до каждого токоприемника на кухне. Чтобы купить хороший кабель, следуйте правилам ниже:

  • если нагрузка приборов не превышает 3500 Вт – кабели из меди ВВГнг LS 3*2.25м 2 ;
  • если нагрузка приборов не превышает 5500 Вт – кабель из меди ВВГнг LS 3*4м 2 ;
  • если общая нагрузка всех электроприборов до 10000 Вт – кабель из меди ВВГнг LS 3*6м 2 ;
  • если общая нагрузка всех электроприборов до 15000 Вт – кабель из меди ВВГнг LS 3*10м.

Если в вашем доме старая система заземления (то есть, нет третьего защитного проводника), то установка трехжильного кабеля всё равно является подходящим вариантом. Это делается, чтобы в дальнейшем избавить вас от замены, реконструкции проводки.

В любом случае ещё один провод лишним не будет. Он может пригодиться при обрыве шнура или каких-либо других повреждениях.

Схема размещения розеток на кухне

Вы выбрали проводку. Теперь самое время поговорить о том, как разместить розетки на кухне. Чтобы сделать это грамотно, нужно обязательно согласовать эту разметку и планировку дизайна (если она еще не готова). Это делается во избежание ситуаций, когда евророзетки располагаются не в нужном месте, а прячутся в труднодоступной зоне, например за плитой. Чтобы не допустить этого, сначала придумайте планировку расположения бытовой техники, а потом уже расположение розеток.

Нарисуйте на альбомном листке план кухни с учетом всех бытовых приборов. Расставьте розетки для каждого из них. Совсем не нужно продумывать расстояние от них и просчитывать размеры. Это делается для подсчёта общего количества и предназначения каждой розетки. Изобразив всё это на бумаге, вы уже будете иметь предварительное представление о том, как правильно расположить розетки на кухне.

Количество розеток на кухне

Хочется сразу сказать, что оптимальное число розеток, находящихся на кухне, должно быть на 25% больше количества электрических приборов, планируемых к подключению. Это теория подкрепляется одним убеждением. Человек сможет воспользоваться какими-то дополнительными редко используемыми устройствами (мясорубка, миксер, кухонный комбайн и т.д.) В таком случае нет необходимости в отключении других электроприборов или использовании удлинителей.

Обязательными приборами считаются холодильник, плита, микроволновка, вытяжка, посудомойка, телевизор (на кухне иногда присутствует). В этот список можно внести и некоторую мелкую бытовую технику (при условии, что она ежедневно эксплуатируется).

Монтаж розетки около выключателя – полезное решение. Ведь никогда не будет лишним место , где можно взять напряжения, которое ничем не заставлено, и имеет удобное расположение (пригодится, например, для пылесоса).

На фартуке кухни должны обязательно быть евророзетки для подключения мелкой техники. Хотя бы по одной розетке на правую и левую части.

Отвечая на вопрос, сколько розеток нужно на кухне, спешим предложить еще один вариант подсчёта: под каждую технику + 2 по краям столешницы + 1 около обеденного стола.

Расстояния и места размещения

Расчёт количества – только пол дела. Теперь предстоит сделать что-то наподобие разметки стен на бумаге, где будет отображаться расположение мебели.

В этом деле вам понадобятся точные параметры помещения: длина, ширина, высота помещения. Поочередно схематически прорисовывайте все элементы интерьера и бытовой техники. Теперь возьмите план и перенесите его на разверстку стен. Для каждого электрического прибора существует правила, которых стоит придерживаться.

Холодильник

Розеточный ряд должен располагаться на нижнем уровне. Так, чтобы не было видно подключения. Невозможно с точностью определить какое это должно быть расстояние. Ведь нужно учитывать особенности холодильника. Специалисты говорят, что оно должно быть не ниже 10 см от пола, то есть примерно на одном уровне с ножками холодильника. Свои слова они доказывают тем, что если расположить ряд выше, то он будет упираться в вилки. Однако если вы намерены выключать вилку часто, то нижнее расположение навряд ли подойдет. Удобнее будет сделать подключение в рабочей зоне, а не спрятать его за холодильником.

Розетки рабочей зоны и над столешницей

Высота столешницы варьируется в диапазоне от 80 до 90см. Далее идет пространство с фартуком примерно 55-60см, а над ним навесные шкафчики.

Высота розеток над столешницей на кухне должна состоять 100-105 сантиметров от пола. Они окажутся посередине «простенка» и их удобно будет подключать к мелкой кухонной технике (блендеру, миксеру, комбайну, электрической овощерезке). Если между столешницей и стеной есть плинтус, то расстояние должно быть не менее 5 см, чтобы розетка не задела его. Сколько комплектов розеток разместить? Один между кухонной мойкой и варочной поверхностью плиты, а второй в любом углу.

То есть, всего над столешницей желательно установить 2 розеточных комплекта. Если внешний вид их вас не устраивает, обдумайте варианты при которых их придется встраивать в столешницу. Выдвинутый блок наружу выглядит как небольшая коробочка. Под него тоже нужна розетка, ведь протягивать сверху шнур не эстетично.

Вытяжка

Сверху, почти под потолком выводится розетка для вытяжки. Большую роль играет бренд устройства. Дешевые модели обходятся выводом кабеля и подключением его прямо изнутри вытяжки. Более дорогая техника идет за своей вилкой в комплекте. Если ее срезать самостоятельно, то это повлечет за собой потерю гарантии. Поэтому при поломке вытяжки вы не сможете починить её бесплатно.

Варочная и духовка

В вашем распоряжении мощная варочная поверхность? В таком случае делается вывод кабеля и его подключение при непосредственном контакте колодки панели. Второй вариант – установка специальной силовой розетки.

Духовые шкафы, в отличие от варочных поверхностей, выпускаются с обычными вилками. Здесь не нужно ничего придумывать, всё по стандарту – подключение в простые розетки.

Очень удобно, когда по левой или по правой стороне от плиты, духовки имеются шкафчики с дверцей. Тогда расположить розетки можно прямо внутри них на задней стенке. Отступ равен примерно 15-20см. Если нет возможности смонтировать розетки в шкафчиках, остается подключиться от нижней группы. При установке духовки отдельно от плиты, розетка размещается в нижнем ящике на высоте до 70 см.

Посудомойка

  • Согласно своду правил по проектированию и строительству (проектирование и монтаж электроустановок жилых и общественных зданий п. 14.29) вблизи моек и раковин запрещается размещать розетки. Поэтому всегда делайте отступ при монтировании розеточной группы для этой сантехники.
  • За посудомоечной и стиральной машинами также запрещается выполнять розетки по понятным причинам.
  • Одну розетку можно разместить рядом с обеденным столом (в том случае, если он находится около стены, а не посередине столовой).
  • Когда вы запланировали приём гостей, вам несомненно понадобятся дополнительные приборы, чтобы приготовить еду или подключить их по приходе гостей прямо на столе (блендер, соковыжималку, комбайн для нарезки, шоколадный фонтан и т.д.).
    Даже в будни еще одна розетка на кухне никогда не будет лишней. Например, можно подключить ноутбук, если вы привыкли иногда работать в этом помещении.

Рекомендации по проводке и автоматам

  • автомат на 16 вольт монтируется для розеток, в которые подключены устройства до 3500 Вт;
  • автомат на 25 вольт монтируется для розеток, в которые подключены устройства до 5500 Вт, кроме того сюда нужно протягивать отдельную группу;
  • на кухне всегда сыро, поэтому перед щитком устанавливаем УЗО на ток 0,003 А;
  • все розетки должны быть с заземлением;
  • розетка устанавливается на каждый токоприемник;
  • не используйте удлинители на кухне, ведь помимо дополнительной нагрузки на проводку, они могут стать причиной короткого замыкания (например, при проливании жидкости).

Частые ошибки

  1. Делать монтаж при отсутствии плана действий, разметки, согласования дизайна с расположением розеток.
  2. Подключение холодильника через удлинитель. У этого устройства короткий шнур. Несмотря на это, пользоваться удлинителем запрещается.
  3. Подключение приборов, связанных с водой (посудомойка, стиральная машина) без УЗО, с помощью обычного автомата.
  4. Установка простых розеток под смесителем или мойкой. Либо делайте отступ в 50 см, либо выбирайте влагостойкие модели (в Москве огромный выбор подобных устройств).

Если у вас нет никаких навыков в монтаже и строительстве, лучше воспользоваться услугами мастеров, чтобы не причинить вред проводке и себе. Они помогут качественно, быстро и недорого установить розетки на вашей кухне.

  • Главная
  • Ремонт

Дорогой посетитель!

С большим интересом я всегда читаю ваши комментариии к моим статьям. Если у Вас возникают вопросы, не стесняйтесь, задавайте их, оставляйте, пожалуйста, Ваши отзывы в форме ниже. Ваше мнение для меня очень важно. Благодаря Вашей критике и благодарности я смогу сделать этот блог более полезным и интересным.

Буду Вам очень признательна, если вы оцените эту публикацию и поделитесь ею со своими друзьями. Сделать это просто, нажав на кнопки социальных сетей выше. Понравившуюся статью не забудьте добавить в закладки и подписаться на новые публикации блога в социальных сетях.

Розетки на кухне: схемы размещения

  • 9 минут
  • 750

Расположение розеток на кухне играет существенную роль для домочадцев: ни к чему протягивать удлинители, когда нужный источник питания находится рядом и в свободном доступе. Изучаем, как, где и сколько нужно розеток для того, чтобы ничто не мешало пользоваться электроприборами.

Требования к расположению и высоте электророзеток

С электричеством шутки плохи, потому перед установкой розеток следует ознакомиться с нормативными документами, регламентирующими их расположение и оптимальную высоту.

Суть требований ясна и понятна:

Плинтус служит мерилом, точкой отсчёта высоты: от верхнего края плинтуса розетки размещают не выше, чем на 2 метра;

Не стоит располагать розетку от прибора на расстоянии, превышающем 1 метр;

Располагают на удалении от источника влаги, чтобы исключить попадание пара или капель воды внутрь.

Розетки не устанавливают над приборами, только сбоку с удалением на расстояние не меньше 20 см.

Такие указания можно счесть минимальными требованиями, которые помогут не допустить возникновения опасности при работе на кухне.

Стоит отметить, что безопаснее всего трёхуровневая система расположения розеток на кухне. На первом уровне располагают крупные бытовые приборы (высота от 10 до 30 см). На среднем уровне питается большая часть электротехники, которая включается чаще всего. Этот уровень находится на высоте 10-20 см от поверхности столешницы рабочей зоны.

На третьем, верхнем уровне в работу вступают розетки, отвечающие за работу вытяжки, светильников. Если считать от пола, их расстояние равно около 2 метров.

Оптимальное количество розеток

Прежде чем необдуманно приступить к монтажу розеток, высчитывают их точное количество для оптимальной работы всех электроприборов в кухне. Подсчёт совсем несложный, нужно сразу продумать, какая техника будет использоваться, и прибавить небольшой запас по количеству точек питания.

Обычно в список включают вытяжку, электроплиту или плитку с электроподжигом, духовку, холодильник, стиральную машинку, порой и телевизор, а также мелкую и встроенную технику.

Считают каждый предмет, прибавляют запас на вероятные предметы техники, которыми будут пользоваться в будущем. Если не предусмотреть такое решение, придётся протягивать удлинители или ставить тройники.

Мощность кухонной техники

Кроме подсчёта количества электроприборов требуется вычислить их мощность. Такие показатели индивидуальны, но можно ориентироваться на средние: у холодильника мощность потребления электроэнергии равна около 1кВт, у водонагревателя показатель от 1,5 кВт, у варочной поверхности 1-1,5 кВт, у стиральной машинки примерно 1,5 кВт, у электрического духового шкафа от 2,5 кВт.

Вся бытовая техника не слабо перегружает сеть, мелкие электроприборы тоже ненасытны и потребляют электроэнергию порядка 300-800 кВт.

Соответственно, если берётся большее количество техники, к примеру, телевизор, ноутбук, то прибавляется мощность каждого, для этого и шла речь о запасе.

Какие розетки можно устанавливать

В кухне можно использовать разные типы розеток, идеального решения нет, потому рассмотрим их недостатки и преимущества.

Накладные: привычные всем, часто используемые розетки в жилых помещениях, но для кухни не особо подходят. Однако, это самый доступный для монтажа вариант. Они идеальны для открытой проводки.

Угловые: удобные розетки на кухню, так как их легко расположить даже на стыках стен или навесном шкафчике. Приобретаются изделия, состоящие из двух или более частей. Монтаж такой же простой, как и у накладного варианта. Но пространство стен будет использовано куда эргономичнее именно при угловых конструкциях.

Выдвижные: вариант продвинутый, пожалуй, очень достойный, так как считается удобным: можно легко подключать не один предмет, а несколько. Это скрытый вариант, который выдвигается из столешницы или шкафчика, что защищает конструкцию от попадания влаги и пара.

Блок розеток нельзя увидеть, пока он скрыт. Выдвигается ряд розеток легко и непринуждённо.

Электроустройства и кабель для кухни

Все в курсе, что чайник и крупные электроприборы не подключают к одной розетке. Для крупной техники подводят отдельные линии кабеля с подходящим сечением. Это касается электроплиты, бойлера и других приборов, потребляющих большую мощность. На электрощитке для них стоит предусмотреть отдельную защиту.

Кабель под крупную технику имеет сечение 6 мм 2 если в доме однофазная цепь напряжения и сечение 4 мм 2 при трёхфазной.

При металлическом корпусе электроприбора нужно его заземлить, а розетки подключить через УЗО или посредством дифференциального автоматического выключателя.

Кабель прокладывается так, чтобы на большой кухне было больше блоков с небольшим количеством розеток каждый.

После разметки начинают заниматься укладкой кабеля, но с учётом всех потребителей энергии. Также требуется защита и автоматические выключатели. На крупные приборы с большим потреблением мощности выключатель берут на 40 А или предохранитель на 32 А. Для маломощных потребителей достаточно медного проводника сечением 2,5 мм 2 . На такой линии можно поставить защиту на 16 А или 25 А.

Схемы расположения кухонных розеток

Готовая схема проводки и установки розеток в кухню лишает права на ошибку только в случае доработки под собственные нужды и запросы. Те схемы, которые находятся в свободном доступе в сети годятся в качестве ориентировочных.

Вытяжка

Вытяжек много, каждая модель имеет свои особенности, и подключаются к источнику питания они по-своему.

Когда вентиляционную трубу вытяжки скрывают за шкафчиком, то и розетку стоит монтировать внутри, но на расстоянии 20-22 см. Можно установить её и над шкафом.

Если подключение напрямую, то точка вывода определяется габаритами и советами производителей вытяжки.

Стиральная машинка

Электророзетка не должна быть монтирована за машинкой. Она работает с использованием воды, и иногда могут возникнуть утечки. Такое соседство опасно в любом случае. Приветствуется установка электротехнического блока обязательно во влагозащитном корпусе сбоку от прибора. Можно даже спрятать его в мебельную тумбу.

Посудомойка

Посудомоечная машина по традиции устанавливается поблизости от мойки. Так как она находится рядом с водой, требуется хорошая зашита источника питания.

Читать еще:  Как пользоваться мультиметром

От прибора электророзутку удаляют на 20 см при высоте от пола в пределах от 20 до 40 см. Не играет роли её местоположение относительно водопровода.

Установка розетки за посудомойкой грубейшая ошибка, если речь идёт о встраиваемой технике: агрегат не войдёт в нишу и пользоваться им будет проблематично.

Телевизор и ТВ-приставка

Людям, работающим на кухне, по душе параллельно просматривать фильмы и любые интересные передачи, следовательно, понятна частая установка телевизора в этом помещении. Так как прибор размещается не на уровне глаз из-за актуальных принципов его использования, то есть стоя, то его следует повесить на высоту около 1,75 м от пола. Если готовка проходит в положении сидя, телевизор вешают ниже.

Эстетика требует, чтобы проводов не было видно, а сам аппарат был максимально прижат к стене с небольшим углом наклона. Это значит, что розетка не должна препятствовать такому размещению. Лучшим расположение источника питания будет сбоку, а не сзади.

Под ТВ и ресивер лучше брать двойную розетку, это обеспечит удобную работу аппаратов, один из которых иногда нужно будет отключать от источника электропитания.

Формула определения высоты розетки: учитывают высоту от пола до ТВ, а также высоту прибора, поделенную на два. Но это решение по размещению годится только для телевизоров, работающих от антенны.

Около мойки

Над мойкой располагают розетки только отчаянные люди! Это против всяких правил и техники безопасности. Лучше расположить эти предметы внутрь шкафчиков. Около мойки располагаются только влагозащитные электророзетки, подключённые строго через УЗО.

Допустимо расстояние от раковины до розетки, превышающее полметра. Высота розеток под мойку не может быть менее 20 см, ведь прорыв труб или затопление способно в ином случае нанести серьёзный урон.

Холодильник и СВЧ

Не секрет, что любая инструкция к холодильнику гласит, что удлинитель при подключении агрегата не используют. Так как провод у прибора недлинный, примерно метр или меньше, то и розетка должна быть в пределах свободного доступа.

Если техника встроенная, то электророзетку монтируют в ближайшем шкафчике на высоте от 20 до 75 см от поверхности пола и на удалении от холодильника на 10-20 см.

Если холодильник отдельно стоящий, можно располагать источник питания за его задней стенкой с отступом в 5 см от прибора вбок: такое расположение даёт удобный доступ, если нужно выключить агрегат из сети.

Если морозильная камера устанавливается отдельно, то нужна дополнительная точка питания, можно установить сразу двойную розетку.

Теперь об источнике питания для микроволновки: этот прибор часто стоит на уровне глаз, розетку тоже устанавливают на этой же высоте или под прибором в шкафчике снизу. Высота от пола 25-75 см.

Духовой шкаф и варочная поверхность

Варочную поверхность и духовку в большинстве случаев подключают к сети независимо друг от друга. Если духовка располагается над поверхностью, то розетка монтируется снизу.

Размещение точки питания от сети для плиты вертикально удобно и за рядом стоящим шкафчиком. При этом расстояние от боковины шкафа составит не меньше 20 см с высотой от пола кухни 20-75 см.

Рабочая зона

Мы уже выделили под каждый крупный электроприбор собственную точку питания. Требуется также не забыть розетки под мелкую бытовую технику, которая находится в зоне рабочей поверхности.

Следует представить процесс готовки, прикинуть, удобно ли будет тянуть провод миксера к розетке: так сказать, предусмотреть всё заранее.

Розетки над рабочей зоной располагаются блоками, по 3-4 в каждом, с учётом удалённости от газовых и водопроводных труб свыше 50 см.

Высота от пола 95-135 см. Если проводку делается на стадии ремонта, то провод заводят с небольшим запасом, что позволит потом отрегулировать удобную высоту.

Большой подоконник — розетки в откосах

В небольшой кухне дорог каждый сантиметр, потому решение устанавливать розетки в откосы было многими принято на ура. Если столешница или стол поблизости, то такой подход удобен вдвойне.

Тем не менее, есть и спорный момент: можно лишиться возможности открывать окно полностью и из-за самой розетки, и из-за техники с проводами, которая будет к ней относиться.

Прежде, чем воплотить проект в жизнь, прикладывают розетку с подключённой вилкой к поверхности откоса, чтобы проверить работу створки окна. Высота установки должна быть такой, чтобы створка минимально задевала провода.

Как размещать нельзя и другие ошибки монтажа розеток

Ошибки есть, если бы все всё делали по правилам, то не было бы проблем. Первой ошибкой можно счесть установку электророзеток до покупки мебели в кухню. Часть скроется под гарнитуром, шнуры техники в результате могут не дотянуться до места назначения, придётся всё переделывать, а это много лишней работы.

Если холодильник и бытовая техника ещё не куплены, то обязательно следует ознакомиться с техническими характеристиками модели на стадии монтажа.

Нельзя размещать розетки в «мокрой» зоне, близко от смесителя, стиральной машинки и посудомойки. В этом случае лучше купить изделия с защитой. Также приборы, работа которых связана с водой, подключаются только через УЗО.

Технология установки розеток

Разместить розетки на кухне нужно с учётом техники безопасности, следуя алгоритму монтажа.

Чтобы не было проблем, опасностей для жизни и квартиры, работы по электрике лучше доверить опытным рукам специалистов,

Как разместить розетки:

Используют схему и отмеряют всё по высчитанным данным, делают отметки на стенах.

Высверливают отверстия перфоратором с круглой насадкой.

Проводят силовую линию и фиксируют её, сверху прикрывают накладкой.

Проверяют работоспособность установленного изделия.

Не лишним будет посмотреть видео по размещению розеток и их монтажу:

Как установить и расположить розетки на кухне своими руками

Кухня для современной хозяйки — это не только место ритуала приготовления еды, заполненное кастрюлями, сковородами и прочей утварью, но и зона всевозможных высокотехнологичных приборов. Начиная от электрочайника и заканчивая посудомоечной машиной — всё это не только облегчает многие процессы, но и требует огромного количества электроэнергии. А это уже подразумевает особое отношение и требования к проводке и розеткам.

Установка розеток на кухне

Прежде чем проводить какие-либо работы по размещению розеток на кухне, стоит определиться, какое их количество необходимо. Здесь стоит исходить из количества техники, которая будет в процессе работать и использоваться постоянно. При этом количество самих точек должно быть на четверть больше, чем требуется для подключения всех электроприборов:

  • Микроволновая печь;
  • Плита;
  • Духовой шкаф;
  • Мультиварка;
  • Посудомоечная машина.

Вся подобная техника, включая чайник и тостер, должна учитываться при расчёте необходимого количества розеток.

Также стоит учитывать размер кухни и не забыть про удобство. На маленькой площади может быть сложно разместить много кухонной техники, что требует особого подхода к расположению точек. А вот кухни большого размера позволяют разыграться фантазии, что значительно облегчает подбор места для расположения электроточек.

Однако несмотря на размер и удобство, особое значение будут иметь даже не эстетичность расположения, а безопасность. Поэтому первым делом стоит учитывать следующие требования для розетки на кухне:

  1. Хороший доступ к точке;
  2. Безопасность;
  3. Профессиональный монтаж.

Это три составляющие, которые делают розетки на кухне по-настоящему удобными и безопасными. Продумывая расположение розеток на кухне, нужно понимать, что подобное помещение является местом с повышенной влажностью, а количество кухонной бытовой техники подразумевает высокие нагрузки на проводку. Именно поэтому и установка розеток, и расчёт и монтаж проводки должны соответствовать требованиям безопасности.

Запрещена установка розеток над раковиной или плитой. Пренебрегать этим нельзя, ведь от этого может зависеть ваша жизнь. Если по каким-либо причинам (новая мебель, смена дизайна и так далее) точка оказалась на этих участках, то переносить её всё же придётся.

Если по тем же причинам электрические точки оказались под мойкой, то придётся как минимум расположить их выше сантехнического сифона. При этом влагостойкость таких розеток должна быть не ниже IP44 — защита от мелких приборов и небольших брызг воды.

А если у вас есть дети, то такой момент просто нельзя не учесть. Для их защиты от поражения электрическим током следует приобретать розетки со штоками или другими средствами защиты.

Для каждого энергоёмкого прибора рекомендуется делать отдельную точку и линию подключения.

И, конечно, особое внимание стоит уделить качеству установленных точек. Они не должны болтаться, искрить и пахнуть горелой пластмассой.

Виды и особенности приспособлений

Уделив должное внимание безопасности, стоит подумать и об эстетичности. Ведь хочется видеть кухню приятной глазу, а не только практичной. И здесь производители могут нам предложить ряд розеток, способных удовлетворить любые наши запросы:

  • Накладные модели;
  • Встраиваемые;
  • Скрытые;
  • Угловые.

Помимо монтажных особенностей, точки могут быть всевозможных дизайнов, с выталкивателем вилки, индикацией, со шторками и многими другими дополнениями, которые позволяют не только вписать их в дизайн, но и найти наиболее удобное для себя решение.

Розетки с заземлением чаще используются для энергоёмких кухонных приборов. К ним должен всегда быть свободный доступ, позволяющий в любой момент извлечь вилку.

Скрытые розетки могут монтироваться внутри шкафов, шуфлядок, ящиков, столешниц. Как правило, они предназначаются для редко используемых приборов.

В последнее время производители предлагают новые интересные решения — угловые розетки. С ними можно использовать свободное пространство углов, что зачастую очень удобно.

Что нужно знать перед монтажом

Перед монтажом должна быть составлена схема розеток на кухне, где необходимо чётко решить, в каком месте, сколько и какие розетки будут располагаться. Делают это с учётом мощности используемых электроприборов. Для постоянно работающей энергоёмкой техники необходимо делать отдельные точки. Такие потребители, как бойлеры, электроплиты, духовые шкафы требуют не только отдельной розетки, но и прокладку индивидуальной линии. Для однофазной сети кабель должен иметь сечение не менее 6 мм², для трёхфазной не менее 4 мм². Медные кабели более предпочтительны, так как способны выдерживать большие нагрузки. Автомат стоит выбирать 40 амперный.

Приборы с низким энергопотреблением можно подключать и на одну линию. Здесь кабеля хватит и 2,5 мм². А автоматический выключатель, в зависимости от суммарной нагрузки, 16 или 25 ампер.

Когда прокладывается электропроводка своими руками, то учитывать нужно надёжность изоляции и стены, где она должна пролегать. Здесь можно выделить отдельные моменты, как проложить проводку в квартире своими руками:

  • Если стены бетонные или кирпичные, то придётся прорезать (пробивать) специальный канал (штроба), чтобы провести разводку, куда укладывается кабель, предварительно помещённый в гофрированную трубку. Здесь придётся потрудиться, и без болгарки и перфоратора со специальной насадкой не обойтись. Упростить работу сможет штроборез.
  • Для стен из дерева подобный способ не подойдёт, так как это может быть крайне опасно. Здесь уже понадобиться металлорукав, в котором и будет проходить кабель.
  • Стены из гипсокартона значительно снизят наши трудозатраты, ведь штробить и пробивать ничего не придётся — кабель превосходно располагается в пустотах стен.
  • Простой способ прокладки кабеля — это покупка пластикового плинтуса с кабель каналом.

Рекомендации по установке изделия

Для того чтобы сделать отверстия для подрозетников, придётся воспользоваться специальной насадкой на перфоратор. Так отверстия получаются аккуратные и не требуют дополнительной обработки. Далее, они очищаются от пыли и мелких камней, после чего заполняются раствором алебастра или гипса. Теперь вставляется подрозетник с продетыми проводами, а оставшиеся пустоты аккуратно замазываются раствором. Остаётся лишь ждать, пока всё подсохнет, после чего установка розеток и выключателей своими руками продолжиться.

Когда раствор хорошо высох, можно продолжать монтаж. Для этого нам понадобится инструмент и сами розетки. Предварительно их стоит разобрать. Несмотря на то, делалась ли проводка в квартире своими руками от щитка или нет, первым делом необходимо проверить, нет ли напряжения на выведенных проводах. Даже если выключен автомат, проверять наличие напряжения всё равно нужно. Делается это с помощью индикаторной отвёртки.

Убедившись, что ни на одном проводе нет напряжения, можно начинать соединение розеточных контактов с кабелями питания. Для этого свободные концы очищают от изоляции примерно на 1 см. Теперь поочерёдно подключают их к механизму розетки.

При этом стоит учитывать, что зелёный, жёлтый или жёлто-зелёный провод необходимо подключать к центральному контакту, так как он будет выполнять роль заземления. Синий или голубой провод, как правило, используют в качестве рабочего нуля. Его подключают к одному из крайних боковых контактов. Третий провод может быть любого цвета начиная от чёрного и кончая красным. Его мы подключаем к другому крайнему контакту.

После подключения всех проводов и проверки надёжности их закрепления в контактах, можно собирать точку. В зависимости от типа розетки, делается это по-разному. Но так как она разбиралась нами, то собирается в обратном порядке. Теперь проверяем, чтобы точка была надёжно зафиксирована.

Когда всё оказалось в порядке, можно включать автомат и проверять подключённую точку. Здесь нам опять понадобится индикаторная отвёртка. С её помощью поочерёдно проверяем все контакты. Фаза должна быть лишь на одном из них. Если по каким-то причинам их оказалось больше, то стоит перепроверить подключение розетки или всей проводки.

Ошибки при подключении розеток

Правильное расположение и подключение розеток переоценить крайне сложно. Хотя многие, кто знаком, как делается проводка своими руками и установка розеток, но не занимается этим регулярно, может недооценивать значимость этого. А ведь это может стать причиной несчастных случаев.

Ошибки при подключении точек могут быть как серьёзные, так и довольно мелкие. Наиболее опасным считается неправильная прокладка проводки, когда, исходя из конкретного случая, не учитывается материал стен и свойства изоляции. Подобная беспечность может привести к довольно плачевным последствиям.

Второе грубое нарушение, это когда от одного силового кабеля запитываются все электропотребители. В таком случае линия может просто не выдержать нагрузки электричества, в результате чего ждут неприятности начиная от выхода из строя всей проводки и до более серьёзных последствий в виде возгорания.

Третье, на что стоит обращать внимание, — это отдельная линия от щитка для особо мощных потребителей. В противном случае ваш прибор может банально не работать или работать со сбоями. И лишь правильное подключение способно решить эту проблему.

Четвёртая ошибка — несоблюдение степени защиты для розеток, расположенных вблизи или под раковинами.

Пятое, что тоже редко учитывается, — это подключение приборов, работающих с водой, к отдельной линии, которая будет оснащена УЗО (устройство защитного отключения) и обязательно заземлением. Это поможет защитить не только жильё, но и жизнь.

Это то, что касается особо серьёзных моментов, которые зачастую не учитываются. Но есть и более мелкие, так сильно не влияющие на безопасность или работоспособность приборов, но скорее неприятные в итоге.

К таким мелочам можно отнести неудобное расположение рабочих групп. Или нехватку пары дополнительных точек. А ведь подобных неприятностей можно избежать, просто более внимательно составляя план.

Также неприятным может быть момент, когда розетки и выключатели не вписываются в интерьер. Конечно, такое происходит довольно редко, да и то, только при смене мебели или концепции кухни. Небольшая невнимательность, и вся гармония помещения может быть нарушена.

Приняв во внимание все рекомендации, из кухни можно создать идеальное рабочее место, зону отдыха и приёма пищи. Безопасность, эстетичность и комфорт — основные качества любимой комнаты. Если же вы неуверены в своих силах, то помочь всегда сможет электрик, который знает как правильно развести проводку и подключить розетки.

Originally posted 2018-03-03 06:22:33.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
