Токовая защита блока питания схема

Токовая защита блока питания схема

Надёжная токовая защита для БП и ЗУ на IR2153 и электронном трансформаторе.

Автор: Blaze, cornage@bk.ru
Опубликовано 09.02.2016
Создано при помощи КотоРед.

На создание данной статьи меня спровоцировал опыт создания блоков питания и зарядных устройств на основе простых импульсных блоков питания, которыми являются как иип на IR2153, так и переделанный различными способами под блок питания электронный трансформатор. Данные источники питания являются простыми, нестабилизированными импульсными блоками питания без каких-либо защит. Не смотря на данные недостатки, такие источники питания довольно просты в изготовлении,не требуют сложной настройки, времени на создание такого блока питания требуется меньше чем на полный ШИМ БП с узлами стабилизации и защиты.

Обьединив такой блок питания и простейший ШИМ- регулятор на NE555, получам регулируемый блок питания как для экспирементов, так и для зарядки АКБ. Радости нашей нет предела до того момента, пока данный девайс не попробовать на искру, или по ошибке, размышляя над созданием очередного аппарата перепутать полярность заряжаемого АКБ. Окрикивая громким хлопком и орошая едким дымом помещение,в котором произошол данный конфуз, изобретение сообщает нам, что простой импульсный блок питания, который собран по упрощённо-ознакомительной схеме не может быть надёжным.

Тут пришла мысль о том, чтобы найти не просто ввести тот или инной узел защиты в конкретный экземпляр блока питания, а найти или создать универсальную быстродействующую схему, которую можно внедрять в любой вторичный источник питания.

Требования к узлу защиты:

-плата защиты должна занимать мало места

-работоспособной при больших токах нагрузки

-высокая скорость срабатывания

Одним из заинтересовавших вариантов была такая схема, найденная в интерете:

При замыкании выхода данной схемы, разряжается ёмкость затвора VT1 через диод VD1, что приводит к закрытию VT1 и ток через транзистор не протекает, блок питания остаётся целым и невредимым. Но что же произойдёт если на выход данной схемы подключить нагрузку, в 300вт, когда наш иип может выдать всего 200вт? Не смотря на то что у нас присутствует схема защиты, замученный блок питания снова взрывается.

Недостатки данной схемы:

1. Необходимо точно подбирать сопротивление шунта, чтобы максимально допустимый ток блока питания создал такое падение напряжения на выбранном шунте, при котором VT2, открываясь полностью закроет VT1.

2. В данной схеме может наступить момент, когда ток проходящий через шунт, приоткроет VT2, вследствии чего VT1 начнёт закрываться и останется в таком состоянии, что будет недозакрыт, а учитывая что через VT1 протекает немалый ток, то данный линейный режим вызовет его сильный перегрев, врезультате которого VT1 будет пробит.

В блоке питания на IR2153 однажды применял триггерную защиту, остался доволен её работой. Прицепим к схеме триггерной защёлки на комплиментарной паре транзисторов шунт в качестве датчика тока и n-канальный транзистор в роли ключевого элемента получаем такую схему:

После подачи питания на схему, транзистор Q3, через светодиод и R4 открывается, стабилитрон D3 ограничивает напряжение на затворе полевого транзистора. D4 защищает Q3 от выбросов высокого напряжения, при подключении индуктивной нагрузки (электродвигатель). На паре транзисторов Q1, Q2 собран аналог тиристора. Ток, протекающий через шунт R1, вызывает падение напряжения, которое с движка переменного резистора R10, и цепочку R2, С2, поступает на базу транзистора Q2. Величину напряжения с шунта, которое пропорционально току, протекающему через этот шунт можно регулировать прерменным резистором R10. В момент, когда напряжение на базе Q2 станет больше 0.5-0.7в транзистор Q2 начнёт открываться, тем самым открывая Q1, в свою очередь транзистор Q1открываясь, будет открывать Q2. Данный процесс происходит очень быстро, за доли секунды транзисторы откроют друг друга и останутся в таком устойчивом состоянии. Через открытый аналог тиристора затвро Q3, а также резистор R4 окажутся подключены к общему проводнику схемы, что приведёт к закрытию Q3 и свечение светодиода D1 сообщит о том что сработала защита. Снять защиту можно как отключив кратковременно питание, так и кратковременным нажатием на кнопку S1.

Универсальная схема защиты была создана и проверена в работе, шунт R1 был составлен из двух резисторов 0.22 Ом 5Вт. Остался последний шаг — вводим в нвшу схему защиту от переполюсовки клемм АКБ.

Схема с защитой от переполюсовки :

Наша схема дополнилась диодом D2, резисторами R6, R5. Кнопка S1 была убрана из схемы по причине того, что при срабатывании защиты она не выводила схему из защиты, после доработки.

Токовая защита осталась без изменений, снять защиту можно отключив питание на 2-3 секунды. При подключении к выходу схемы АКБ, перепутав полярность, напряжение с АКБ через диод D2, резистор R6 поступает на базу Q2, срабатывает защита Q3 закрывается, светодиод D1 сигнализирует о срабатывании защиты.

На этой волне я заканчиваю поиски защиты для своих простых иип. Работой своих схем доволен, надеюсь они пригодятся и вам.

Digitrode

цифровая электроника вычислительная техника встраиваемые системы

  • Вычислительная техника
    • Микроконтроллеры микропроцессоры
    • ПЛИС
    • Мини-ПК
  • Силовая электроника
  • Датчики
  • Интерфейсы
  • Теория
    • Программирование
    • ТАУ и ЦОС
  • Перспективные технологии
    • 3D печать
    • Робототехника
    • Искусственный интеллект
    • Криптовалюты

Чтение RSS

Простая схема защиты от превышения тока на основе операционного усилителя

Схемы защиты жизненно важны для любого электронного прибора. Защита от перенапряжения, защита от короткого замыкания, защита от обратной полярности и т.д. – все это очень важно в электронике. В этой статье вы узнаете, как спроектировать и собрать простую схему защиты от перегрузки по току с использованием операционного усилителя.

Защита от превышения тока или перегрузки по току часто используется в цепях электропитания для ограничения выходного тока блока питания. Термин «Перегрузка по току» – это состояние, когда нагрузка потребляет большой ток, чем указанные возможности блока питания. Это может быть опасной ситуацией, поскольку состояние перегрузки по току может повредить источник питания. Поэтому инженеры обычно используют схему защиты от превышения тока для отключения нагрузки от источника питания во время таких случаев неисправности, таким образом защищая нагрузку и источник питания.

Существует много типов цепей защиты от перегрузки по току. Сложность схемы зависит от того, как быстро защитная цепь должна реагировать в ситуации перегрузки по току. В этом проекте мы создадим простую схему защиты от перегрузки по току с использованием операционного усилителя, который очень часто используется и может быть легко адаптирован для ваших проектов.

Схема, которую мы собираемся спроектировать, будет иметь настраиваемое пороговое значение максимального тока, а также функцию автоматического перезапуска при сбое. Поскольку это схема защиты от перегрузки по току на основе операционного усилителя, в качестве приводного устройства будет использоваться операционный усилитель. Для этого проекта используется ОУ общего назначения LM358. На рисунке ниже показана схема контактов LM358.

Как видно на изображении выше, внутри одного корпуса у нас будет два канала операционного усилителя. Однако для этого проекта используется только один канал. Операционный усилитель будет переключать (отключать) выходную нагрузку с помощью полевого транзистора (MOSFET). Для этого проекта используется N-канальный MOSFET IRF540N. Рекомендуется использовать надлежащий радиатор для MOSFET, если ток нагрузки превышает 500 мА. Однако для этого проекта MOSFET используется без радиатора. На изображении ниже представлена схема распиновки IRF540N.

Для питания операционного усилителя и схемы используется линейный стабилизатор напряжения LM7809. Это линейный стабилизатор напряжения на 9 В 1 А с широким номинальным входным напряжением. Распиновку можно увидеть на следующем изображении.

Простая схема защиты от превышения тока может быть разработана с использованием операционного усилителя для определения перегрузки по току, и на основании полученного результата мы можем управлять полевым транзистором для отключения / подключения нагрузки к источнику питания. Принципиальная схема этого проекта проста, и ее можно увидеть на следующем рисунке.

Как видно из принципиальной схемы, MOSFET IRF540N используется для управления нагрузкой как ВКЛ или ВЫКЛ во время нормального состояния и состояния перегрузки. Но прежде чем отключить нагрузку, важно определить ток нагрузки. Это делается с помощью резистора R1, который представляет собой шунтирующий резистор 1 Ом с номинальной мощностью 2 Вт. Этот метод измерения тока называется измерением тока с помощью шунтирующего резистора.

Во время включенного состояния MOSFET ток нагрузки протекает через сток MOSFET к истоку и, наконец, к GND через шунтирующий резистор. В зависимости от тока нагрузки шунтирующий резистор создает падение напряжения, которое можно рассчитать по закону Ома. Поэтому предположим, что для 1 А тока (тока нагрузки) падение напряжения на шунтирующем резисторе составляет 1 В при V = I x R (V = 1 A x 1 Ом). Таким образом, если это падение напряжения сравнивать с предварительно определенным напряжением с помощью операционного усилителя, мы можем обнаружить ток перегрузки и изменить состояние полевого транзистора, чтобы отключить нагрузку.

Читать еще:  Установка навеса над кондиционером: необходимость и возможные проблемы

Операционный усилитель обычно используется для выполнения математических операций с напряжением, таких как сложение, вычитание, умножение и т. д. Поэтому в этой схеме операционный усилитель LM358 сконфигурирован как компаратор. Согласно схеме, компаратор сравнивает два значения. Первый из них является падение напряжения через шунт, а другой представляет собой предопределенное напряжение (опорное напряжение), используя переменный резистор или потенциометр RV1. RV1 действует как делитель напряжения. Падение напряжения на шунтирующем резисторе определяется инвертирующим выводом компаратора и сравнивается с опорным напряжением, которое подключено к неинвертирующему выводу операционного усилителя.

В связи с этим, если считанное напряжение меньше, чем опорное напряжение, компаратор будет производить положительное напряжение на выходе, которое близко к напряжению питания VCC компаратора. Но, если считанное напряжение больше, чем опорное напряжение, компаратор будет выдавать отрицательное напряжение питания на выходе (отрицательное питание подключено через GND, поэтому 0 В в данном случае). Это напряжение достаточно для включения или выключения MOSFET.

Но когда высокая нагрузка будет отключена от источника питания, переходные изменения создадут линейную область характеристики компаратора, и это создаст петлю (гистерезис), в которой компаратор не сможет правильно включить или выключить нагрузку, и операционный усилитель станет нестабильным. Например, предположим, 1 А устанавливается с помощью потенциометра для перевода полевого транзистора в состояние ВЫКЛ. Поэтому переменный резистор настроен на выход 1 В. В ситуации, когда компаратор обнаруживает, что падение напряжения на шунтирующем резисторе составляет 1,01 В (это напряжение зависит от точности операционного усилителя или компаратора и других факторов), компаратор отключит нагрузку. Переходные изменения происходят, когда высокая нагрузка внезапно отключена от блока питания, и это кратковременное повышение опорного напряжения, которое заставляет его работать в линейной области.

Лучший способ для решения этой проблемы заключается в использовании стабильного питания через компаратор, где переходные изменения не влияют на входном напряжение компаратора и источник опорного напряжения. В этой схеме это выполняется с помощью линейного стабилизатора LM7809 и с использованием гистерезисного резистора R4, резистора на 100 кОм. LM7809 обеспечивает надлежащее напряжение на компараторе, так что переходные изменения на линии электропередачи не влияют на компаратор. Конденсатор C1 на 100 мкФ используется для фильтрации выходного напряжения.

Гистерезисный резистор R4 подает небольшую часть входного сигнала на выход операционного усилителя, который создает разрыв напряжения между низким порогом (0,99 В) и высоким порогом (1,01 В), когда компаратор изменяет свое состояние выхода. Компаратор не изменяет состояние немедленно, если достигается пороговая точка, вместо этого, чтобы изменить состояние с высокого на низкое, уровень измеряемого напряжения должен быть ниже, чем нижний порог (например, 0,97 В вместо 0,99 В). или чтобы изменить состояние с низкого на высокое, измеренное напряжение должно быть выше верхнего порога (1,03 вместо 1,01). Это повысит стабильность компаратора и уменьшит ложные срабатывания. Кроме этого резистора, R2 и R3 используются для управления затвором. R3 – резистор затвора полевого транзистора.

Схема собрана на макетной плате и протестирована с использованием настольного источника питания и переменной нагрузки постоянного тока.

Схема была протестировано, в результате испытаний выход успешно отключался при различных значениях, установленных переменным резистором.

Защита импульсных блоков питания от КЗ

Схема защиты импульсных блоков питания от превышения тока нагрузки

Все защитные схемы конкретного ИИП, имеющего на выходе несколько выходных напряжений, можно объединять под общим названием — комбинированные защиты. Т.к. срабатывание любой из этих защитных схем ведет к отключению всех питающих напряжений посредством воздействия на управляющую микросхему ИИП. Все выходные каналы ИИП можно условно, разделить на слаботочные и сильноточные. Необходимость раздельной защиты каждого из этих каналов объясняется тем, что чувствительность схемы защиты сильноточного канала недостаточна для обнаружения неисправности в слаботочной схеме.

В данной статье будет рассмотрена одна из классических и эффективных схем защиты для импульсных блоков питания с сильноточным выходом, реализованных на контроллере ТL494 или его аналогах.

Подробнее рассмотрим механизм защитного отключения в зависимости от максимальной ширины управляющего импульса. Суть защитного отключения заключаются в том, чтобы силовые транзисторы инвертора переставали переключаться и оставались бы в закрытом состоянии неограниченно долго при возникновении аварийной ситуации. Для того чтобы оба силовых транзистора инвертора оказались закрыты одновременно, на их базах должны отсутствовать управляющие импульсы. Источником управляющих импульсов является микросхема ТL494, поэтому для того чтобы отключить появление импульсов на выходах микросхемы необходимо заблокировать работу ее цифровой части. При этом оба выходных транзистора ее окажутся в закрытом состоянии и импульсы на выводах 8 и 11 или 9 и 10 будут отсутствовать. Амплитуда пилообразного напряжения составляет +3,2В.

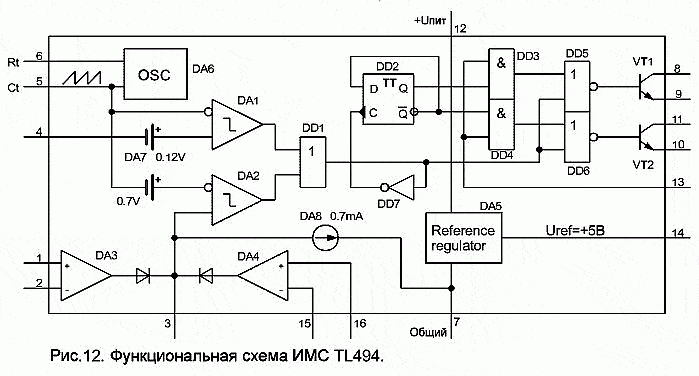

Поэтому, если на вывод 4 ТL494 будет подан потенциал, превышающий +3.2В, то произойдет блокировка работы микросхемы ТL494. Однако необходимо отметить, что генератор пилообразного напряжения при этом не прекращает своей работы, т.е. несмотря на отсутствие выходных импульсов, пилообразное напряжение продолжает вырабатываться. Схема узла защиты показана на рисунке ниже.

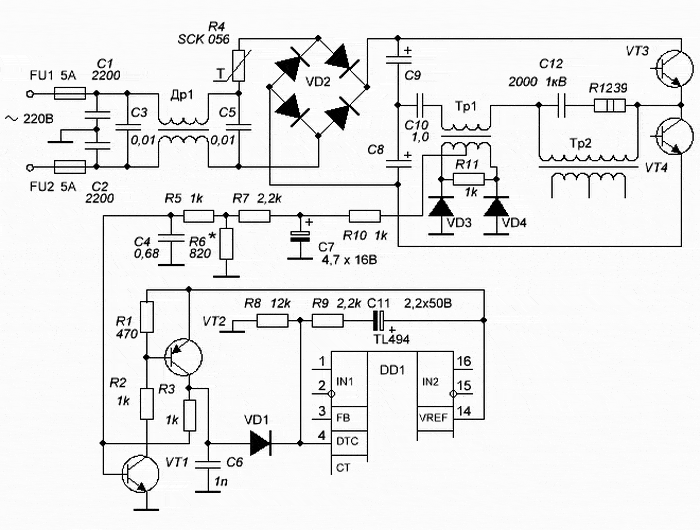

Работа схемы защиты

Тр1 – трансформатор тока, R11 – нагрузка трансформатора, VD3 и 4 – выпрямительные диоды – это преобразователь длительности проходящих через первичную обмотку рабочих импульсов тока в пропорциональное напряжение на его выходе. Чем больше длительности рабочих импульсов, тем на большее положительное напряжение заряжается конденсатор С7. Преобразователь имеет двухполупериодную схему выпрямления со средней точкой, на которой появляются только положительные по знаку импульсы. Напряжение пропорциональное длительности рабочих импульсов с конденсатора С7 поступает на резистивный делитель R7 и R6. Вместо этого делителя можно поставить потенциометр со шкалой и при необходимости выставлять нужный ток защиты. Цепь, состоящая из резистора R5 и конденсатора С4 – это Т-образный фильтр, от емкости С4 также зависит время реакции защиты на внештатную ситуацию. Если выбрать этот конденсатор недостаточной емкости, то защита сработает раньше, чем закончатся все переходные процессы при включении блока питания. БП просто напросто не успеет включиться. Здесь нужен компромисс, чтобы блок питания стабильно включался, и чтобы время срабатывания защиты было как можно меньше.

Резистор R8 – подтягивающий резистор вывода 4 DD1 к общей шине схемы ИИП. R9 и С11 – цепь мягкого запуска. При включении ИИП на воде 14 контроллера появляется стабильное напряжение +5 вольт от внутреннего стабилизатора микросхемы. Начинается заряд конденсаторы С11 через резисторы R8,9R. На выводе 4 DD1 начинает плавно нарастать напряжение. По мере его нарастания увеличивается длительность рабочих импульсов. Диод VD1 служит для развязки формирующей цепочки от схемы защиты.

В рабочем состоянии блока питания в режиме номинального тока нагрузки напряжения с выхода фильтра R5, С4 не хватает для того, что бы открыть транзистор VT1. В таком режиме оба транзистора VT1 и VT2 закрыты и не влияют на работу микросхемы DD1. При увеличении тока нагрузки контроллер начнет увеличивать длительность выходных импульсов. Увеличение длительности рабочих импульсов мощных транзисторов VT3 и VT4 приводит к увеличению напряжения на базе транзистора VT1. Через открывающийся транзистор VT1 и резистор R2 начинает поступать открывающее отрицательное напряжение базу VT2. Процесс приобретает лавинообразный характер, в результате оба транзистора открываются и могут находиться в таком состоянии сколь угодно долго (транзисторный аналог тиристора). Через открытые транзистор VT2 на вывод 4 DD1 поступит напряжения превышающее +3,2В, что приведет к блокировке цифровой части контроллера. Оба его выходных транзистора окажутся в закрытом состоянии и на выходах 8,11 и 9,10 появятся статические потенциалы, которые не смогут передаваться на базы транзисторов VT3 и VT4, так как связь с ними происходит через согласующий трансформатор (на схеме не показан). Если ИИП имеет схему с запуском посредством самовозбуждения, то после закрытия мощных транзисторов пропадет и питание на контроллере и восстановить работоспособность блока питания можно, если его отключить и снова включить. Восстановить рабочее состояние ИИП с принудительным запуском можно, поставив кнопку рестарта, параллельно переходу база-эмиттер транзистора VT1.

Данная схема была проверена в четырех ИИП и показала прекрасные результаты. В качестве ТР1 можно использовать сердечники и каркасы к ним от энергосберегающих ламп. Смотрим фото. Но в данных сердечниках имеется конструктивный зазор на среднем керне, поэтому для трансформатора тока потребуется два одинаковых дросселя. На фото три показан самодельный трансформатор тока в ИИП.

Читать еще:  Защита от перенапряжения в сети 220 и 380

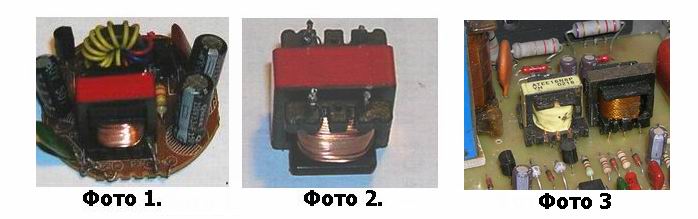

Можно применить и ферритовые кольца. Как рассчитать трансформатор тока на ферритовом кольце можно посмотреть в статье «Расчет трансформатора тока»

Вторичная обмотка ТР1 содержит 120 х 2 витков провода диаметром 0,12 мм, мотается в два провода сразу. Вторичная обмотка содержит 2 витка провода – 0,8 или можно применить плоский жгут из нескольких проводов. Диоды VD3 и VD4 – КД522, 1N4148. VD1 – любой. Транзисторы 1 и 2 – КТ315 и КТ361, у меня стоят КТ209 и С945.

Блок питания 1…20 В с защитой по току

При наладке различных электронных устройств необходим блок питания (БП), в котором имеется регулировка выходного напряжения и возможность регулирования уровня срабатывания защиты от превышения по току в широких пределах. При срабатывании защиты, нагрузка (подключенное устройство) должна автоматически отключаться.

Поиск в интернете дал несколько подходящих схем блоков питания. Остановился на одной из них. Схема проста в изготовлении и наладке, состоит из доступных деталей, выполняет заявленные требования.

Предлагаемый к изготовлению блок питания выполнен на базе операционного усилителя LM358 и имеет следующие характеристики:
Входное напряжение, В — 24. 29
Выходное стабилизированное напряжение, В — 1. 20 (27)
Ток срабатывания защиты, А — 0,03. 2,0

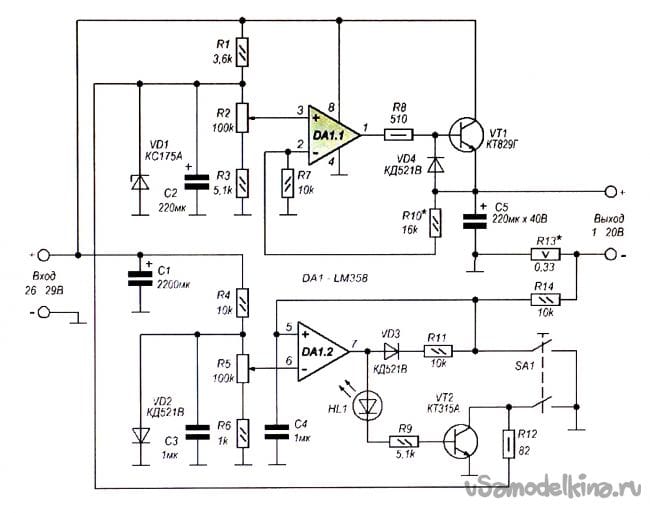

Фото 2. Схема БП

Описание работы БП

Регулируемый стабилизатор напряжения собран на операционном усилителе DA1.1. На вход усилителя (вывод 3) поступает образцовое напряжение с движка переменного резистора R2, за стабильность которого отвечает стабилитрон VD1, а на инвертирующий вход (вывод 2) напряжение поступает с эмиттера транзистора VT1 через делитель напряжения R10R7. С помощью переменного резистора R2, можно изменять выходное напряжение БП.
Блок защиты от перегрузок по току выполнен на операционном усилителе DA1.2, он сравнивает напряжения на входах ОУ. На вход 5 через резистор R14 поступает напряжение с датчика тока нагрузки — резистора R13. На инвертирующий вход (вывод 6) поступает образцовое напряжение, за стабильность которого отвечает диод VD2 с напряжением стабилизации около 0,6 в.

Пока падение напряжения, создаваемое током нагрузки на резисторе R13, меньше образцового, напряжение на выходе (вывод 7) ОУ DA1.2 близко к нулю. В том случае, если ток нагрузки превысит допустимый установленный уровень, увеличится напряжение на датчике тока и напряжение на выходе ОУ DA1.2 возрастет практически до напряжения питания. При этом включится светодиод HL1, сигнализируя о превышении, откроется транзистор VT2, шунтируя стабилитрон VD1 резистором R12. Вследствие чего, транзистор VT1 закроется, выходное напряжение БП уменьшится практически до нуля и нагрузка отключится. Для включения нагрузки нужно нажать на кнопку SА1. Регулировка уровня защиты выполняется с помощью переменного резистора R5.

1. Основу блока питания, его выходные характеристики определяет источник тока – применяемый трансформатор. В моем случае нашел применение тороидальный трансформатор от стиральной машины. Трансформатор имеет две выходные обмотки на 8в и 15в. Соединив обе обмотки последовательно и добавив выпрямительный мост на имеющихся под рукой диодах средней мощности КД202М, получил источник постоянного напряжения 23в, 2а для БП.

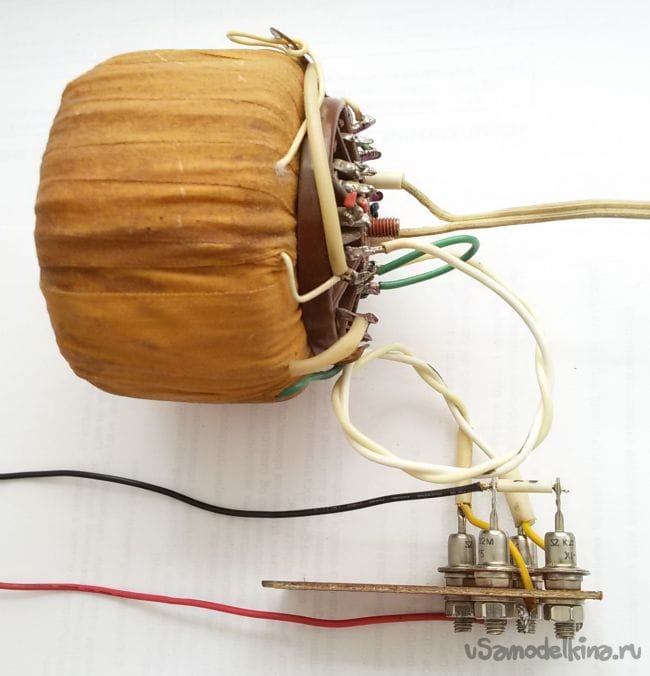

Фото 3. Трансформатор и выпрямительный мост.

2. Другой определяющей частью БП является корпус прибора. В данном случае нашел применение детский диапроектор мешающийся в гараже. Удалив лишнее и обработав в передней части отверстия для установки показывающего микроамперметра, получилась заготовка корпуса БП.

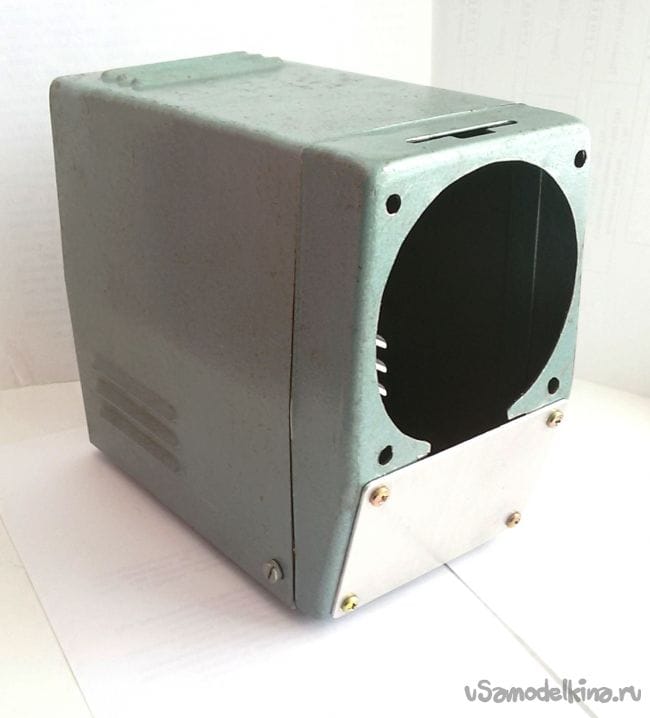

Фото 4. Заготовка корпуса БП

3. Монтаж электронной схемы выполнен на универсальной монтажной плате размером 45 х 65 мм. Компоновка деталей на плате зависит от размеров, найденных в хозяйстве компонентов. Вместо резисторов R6 (настройка тока срабатывания) и R10 (ограничение максимального напряжения на выходе) на плате установлены подстроечные резисторы с увеличенным в 1,5 раза номиналом. По окончании настройки БП их можно заменить на постоянные.

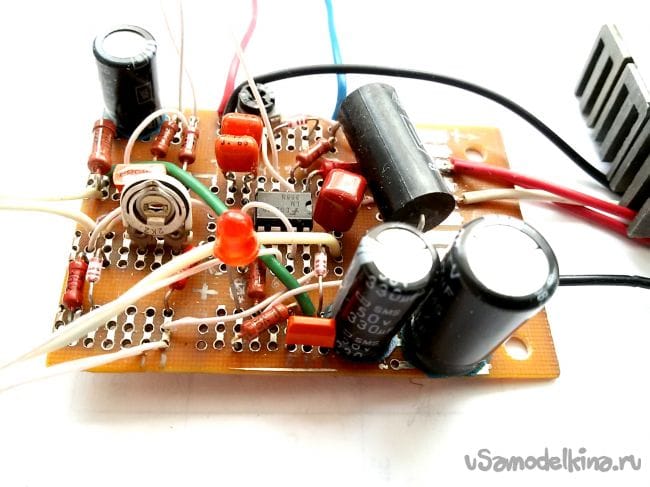

Фото 5. Монтажная плата

4. Сборка платы и выносных элементов электронной схемы в полном объеме для испытания, настройки и регулировки выходных параметров.

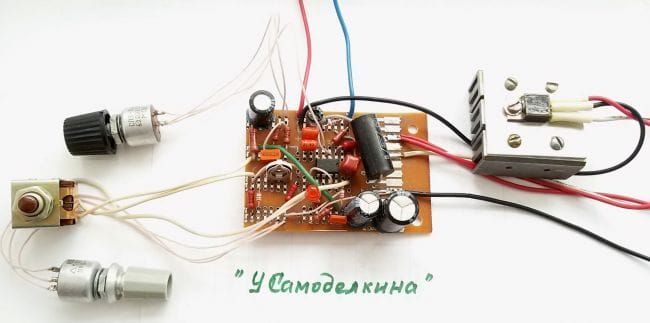

Фото 6. Узел управления БП

5. Изготовление и подгонка шунта и дополнительного сопротивления для использования микроамперметра в качестве амперметра или вольтметра БП. Дополнительное сопротивление состоит из последовательно соединенных постоянного и подстроечного резисторов (на фото сверху). Шунт (на фото ниже) включается в основную цепь тока и состоит из провода с малым сопротивлением. Сечение провода определяется максимальным выходным током. При измерении силы тока, прибор подключается параллельно шунту.

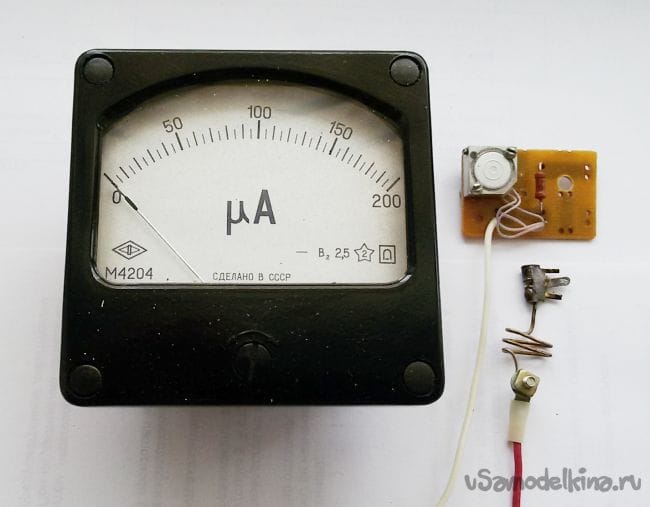

Фото 7. Микроамперметр, шунт и дополнительное сопротивление

Подгонка длины шунта и величины дополнительного сопротивления производится при соответствующем подключении к прибору с контролем на соответствие по мультиметру. Переключение прибора в режим Амперметр/Вольтметр выполняется тумблером в соответствии со схемой:

Фото 8. Схема переключения режима контроля

6. Разметка и обработка лицевой панели БП, монтаж выносных деталей. В данном варианте на лицевую панель вынесен микроамперметр (тумблер переключения режима контроля A/V справа от прибора), выходные клеммы, регуляторы напряжения и тока, индикаторы режима работы. Для уменьшения потерь и в связи с частым использованием, дополнительно выведен отдельный стабилизированный выход 5 в. Для чего напряжение, от обмотки трансформатора на 8в, подается на второй выпрямительный мост и типовую схему на 7805 имеющую встроенную защиту.

Фото 9. Лицевая панель

7. Сборка БП. Все элементы БП устанавливаются в корпус. В данном варианте, радиатором управляющего транзистора VT1 служит алюминиевая пластина толщиной 5 мм, закрепленная в верхней части крышки корпуса, служащего дополнительным радиатором. Транзистор закреплен на радиаторе через электроизолирующую прокладку.

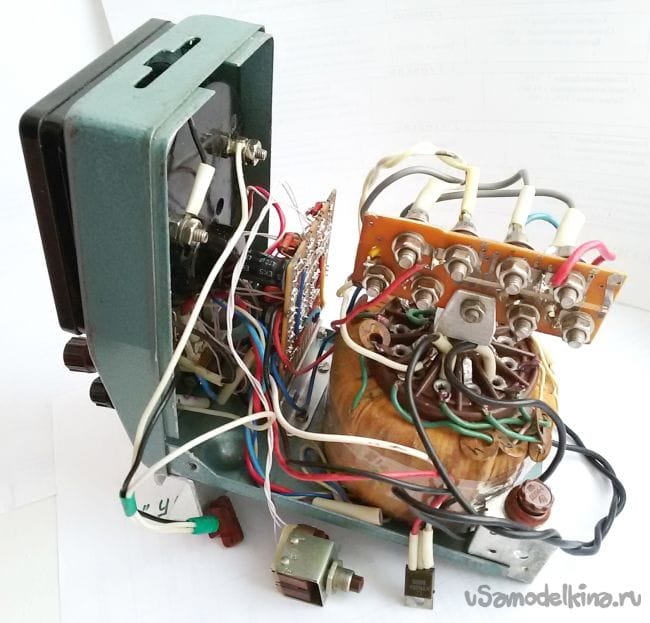

Фото 10. Сборка БП без крышки

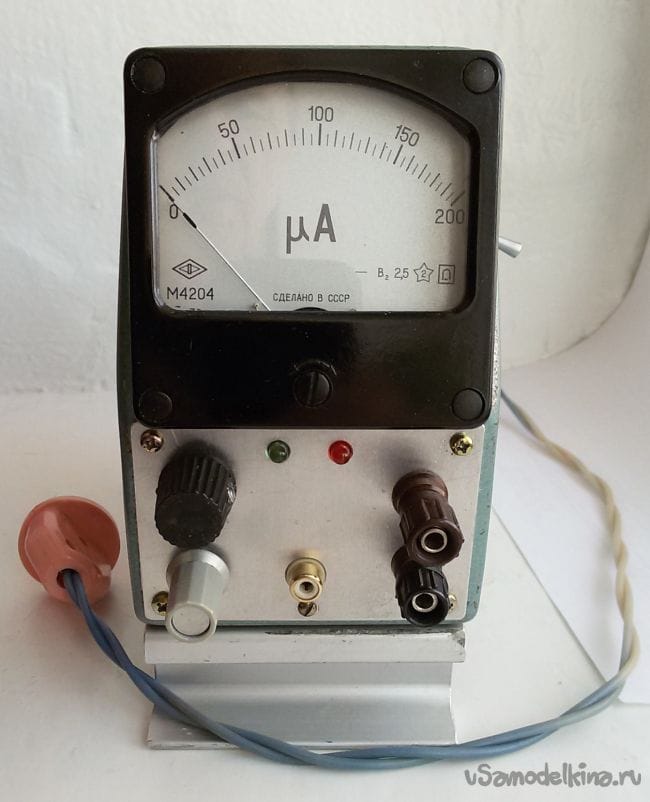

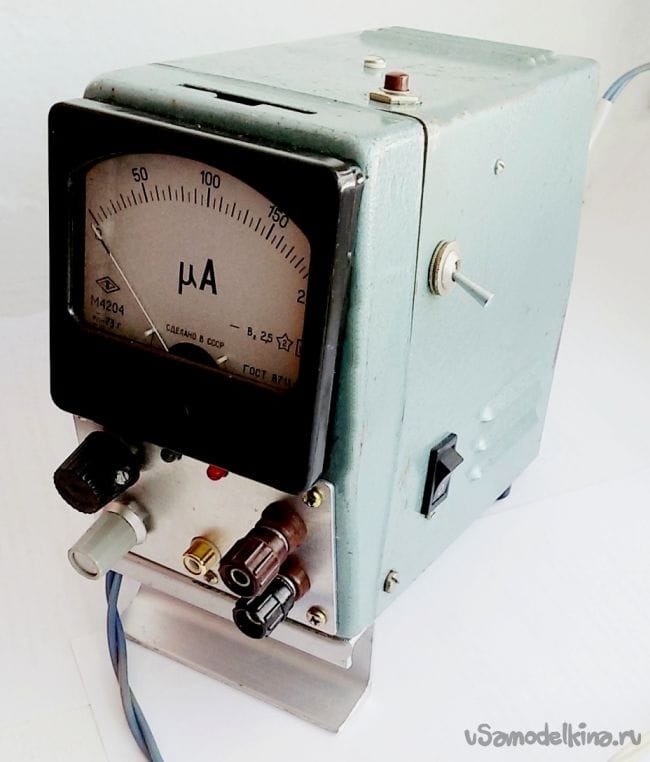

Фото 11. Общий вид БП.

Операционный усилитель LM358N имеет в своем составе два ОУ.

Транзистор VT1 можно заменить на любой из серий КТ827, КТ829. Транзистор VT2 любой из серии КТ315. Стабилитрон VD1 можно использовать любой, с напряжением стабилизации 6,8…8,0в и током 3…8 мА. Диоды VD2-VD4 из серии КД521 или КД522Б. Конденсаторы С3, C4 — пленочные или керамические. Оксидные конденсаторы: C1 — К50-18 или аналогичный импортный, остальные — из серии К50-35. Постоянные резисторы серии МЛТ, переменные — СП3-9а.

Налаживание блока питания — движок переменного резистора R2 перемещают в верхнее по схеме положение и измеряют максимальное выходное напряжение, устанавливают его равным 20 В, подбирая резистор R10. После этого подключают к выходу нагрузку и производят замеры тока срабатывания защиты. Для уменьшения уровня срабатывания защиты, уменьшить сопротивление резистора R6. Для увеличения максимального уровня срабатывания защиты — уменьшить сопротивление резистора R13 — датчика тока нагрузки.

Блок питания с токовой защитой

В радиолюбительской практике порой требуется блок питания, в котором имеется возможность регулировать не только выходное напряжение, но и порог срабатывания защиты от токовой перегрузки.

Во множестве простых устройствах, подобной защиты нет, в лучшем случае там ограничивается лишь максимальный ток нагрузки, причем возможность регулировки либо отсутствует вовсе либо затруднена. Подобная защита скорее предназначена для блока питания, чем для нагрузки. Для безопасной работы источника и нагрузки, требуется возможность регулировки уровня срабатывания токовой защиты в различных пределах. В случае ее срабатывания, нагрузка должна быть автоматически отключена, предлагаемое же устройство, отвечает всем заявленным выше требованиям.

На входе блока питания напряжение составляет 26…29 В, а на выходе получается от 1 до 20 В, ток срабатывания защиты 0,03…2 А.

Как становиться понятным по схеме, регулируемый стабилизатор напряжения собран на операционном усилителе DA1.1. На неинвертирующий вход усилителя (вывод 3) поступает образцовое напряжение с движка переменного резистора R2, за стабильность которого отвечает стабилитрон VD1, а на инвертирующий вход (вывод 2) напряжение поступает с эмиттера транзистора VT2 через делитель напряжения R11R7. ООС поддерживает равенство напряжений на входах ОУ, компенсируя влияние дестабилизирующих факторов. Вращая движок переменного резистора R2, можно изменять выходное напряжение.

Блок защиты от перегрузок по току выполнен на операционном усилителе DA1.2, который включен как компаратор, он сравнивает напряжения на инвертирующем и неинвертирующем входах. На неинвертирующий вход через резистор R14 поступает напряжение с датчика тока нагрузки, резистора R13, на инвертирующий — образцовое напряжение, за стабильность которого отвечает диод VD2, который выполняет функцию стабистора с напряжением стабилизации около 0,6 В. В случае пока падение напряжения создаваемое током нагрузки на резисторе R13, меньше образцового, напряжение на выходе (вывод 7) ОУ DA1.2 близко к нулю.

Читать еще:  Что называется защитным и рабочим заземлением: определение и различия

В том случае, если ток нагрузки превысит допустимый, напряжение на выходе ОУ DA1.2 возрастет практически до напряжения питания. Затем через резистор R9 ток потечет дальше и включит светодиод HL1 попутно открывая транзистор VT1. Диод VD3 откроется и через резистор R8 замкнет цепь положительной обратной связи. Открытый транзистор VT1 подключает параллельно стабилитрону VD1 резистор малого сопротивления R12, в следствии чего его выходное напряжение уменьшится практически до нуля, так как транзистор VT2 закроется и отключит нагрузку. Но несмотря на то, что напряжение на датчике тока упадет до нуля, нагрузка благодаря действию положительной обратной связи останется отключенной, что инициирует горящий светодиод HL1. Повторно включить нагрузку возможно, кратковременно отключая питание или нажимая на кнопку SB1. Диод VD4 служит для защиты эмиттерного перехода транзистора VT2 от обратного напряжения, с конденсатора С5 при отключении нагрузки, попутно обеспечивая разрядку этого конденсатора через резистор R10 и выход ОУ DA1.1.

Транзистор КТ315А (VT1) можно заменить на КТ315Б-КТ315Е, а VT2 на — любой из серий КТ827, КТ829. Стабилитрон (VD1) можно использовать любой, с напряжением стабилизации 7…8 В и током 3…8 мА. Диоды КД521В (VD2-VD4) хотя можно применить и другие из этой серии или КД522Б. Конденсаторы С3, C4 — пленочные или керамические. Оксидные конденсаторы: C1 — К50-18 или аналогичный импортный, остальные — из серии К50-35. Номинальное напряжение конденсаторов не должно быть меньше, чем указанно на схеме. Постоянные резисторы серии МЛТ, переменные — СП3-9а. Резистор R13 можно составить из трех параллельно соединенных МЛТ-1 сопротивлением по 1 Ом.

Налаживание блока питания начинают с измерения напряжения питания на выводах конденсатора C1, которое, с учетом пульсаций, должно находиться в пределах, которые указаны на схеме. Затем движок переменного резистора R2 перемещают в верхнее по схеме положение и, измеряют максимальное выходное напряжение, устанавливают его равным 20 В, подбирая резистор R11. После этого подключают к выходу эквивалентную нагрузку и производят замеры минимального и максимального тока срабатывания защиты. А чтобы свести к минимуму уровень срабатывания защиты, необходимо сопротивление резистора R6 уменьшить. Для увеличения максимального уровня срабатывания защиты нужно уменьшить сопротивление резистора R13 — датчика тока нагрузки.

Как сделать защиту от переполюсовки, от КЗ для блока питания своими руками

Содержание

  • 1 Вариант 1
  • 2 Вариант 2
  • 3 Вариант 3
  • 4 Итог

Многие самодельные блоки имеют такой недостаток, как отсутствие защиты от переполюсовки питания. Даже опытный человек может по невнимательности перепутать полярность питания. И есть большая вероятность что после этого зарядное устройство придет в негодность.

В этой статье будет рассмотрено 3 варианта защит от переполюсовки, которые работают безотказно и не требуют никакой наладки.

Вариант 1

Это защита наиболее простая и отличается от аналогичных тем, что в ней не используются никакие транзисторы или микросхемы. Реле, диодная развязка – вот и все ее компоненты.

Работает схема следующим образом. Минус в схеме общий, поэтому будет рассмотрена плюсовая цепь.

Если на вход не подключен аккумулятор, то реле находится в разомкнутом состоянии. При подключении аккумулятора плюс поступает через диод VD2 на обмотку реле, вследствие чего контакт реле замыкается, и основной ток заряда протекает на аккумулятор.

Одновременно загорается зеленый светодиодный индикатор, свидетельствуя о том, что подключение правильное.

И если теперь убрать аккумулятор, то на выходе схемы будет напряжение, поскольку ток от зарядного устройства будет продолжать поступать через диод VD2 на обмотку реле.

Если перепутать полярность подключения, то диод VD2 окажется заперт и на обмотку реле не поступит питание. Реле не сработает.

В этом случае загорится красный светодиод, который нарочно подключен неправильным образом. Он будет свидетельствовать о том, что нарушена полярность подключения аккумулятора.

Диод VD1 защищает цепь от самоиндукции, которая возникает при отключении реле.

В случае внедрения такой защиты в зарядное устройство автомобильного аккумулятора, стоит взять реле на 12 В. Допустимый ток реле зависит только от мощности зарядника. В среднем стоит использовать реле на 15-20 А.

Вариант 2

Эта схема до сих пор не имеет аналогов по многим параметрам. Она одновременно защищает и от переполюсовки питания, и от короткого замыкания.

Принцип работы этой схемы следующий. При нормальном режиме работы плюс от источника питания через светодиод и резистор R9 открывает полевой транзистор, и минус через открытый переход «полевика» поступает на выход схемы к аккумулятору.

При переполюсовке или коротком замыкании ток в цепи резко возрастает, вследствие чего образуется падение напряжения на «полевике» и на шунте. Такое падение напряжение достаточно для срабатывания маломощного транзистора VT2. Открываясь, последний запирает полевой транзистор, замыкая затвор с массой. Одновременно загорается светодиод, поскольку питание для него обеспечивается открытым переходом транзистора VT2.

Из-за высокой скорости реагирования эта схема гарантированно защитит зарядное устройство при любой проблеме на выходе.

Схема очень надежна в работе и способна оставаться в состоянии защиты бесконечно долгое время.

Вариант 3

Это особо простая схема, которую даже схемой трудно назвать, поскольку в ней использовано всего 2 компонента. Это мощный диод и предохранитель. Этот вариант вполне жизнеспособен и даже применяется в промышленных масштабах.

Питание с зарядного устройства через предохранитель поступает на аккумулятор. Предохранитель подбирается исходя из максимального тока зарядки. Например, если ток 10 А, то предохранитель нужен на 12-15 А.

Диод подключен параллельно и закрыт при нормальной работе. Но если перепутать полярность, диод откроется и случится короткое замыкание.

А предохранитель – это слабое звено в этой схеме, который сгорит в тот же миг. Его после этого придется менять.

Диод следует подбирать по даташиту исходя из того, что его максимальный кратковременный ток был в несколько раз больше тока сгорания предохранителя.

Такая схема не обеспечивает стопроцентную защиту, поскольку бывали случаи, когда зарядное устройство сгорало быстрее предохранителя.

С точки зрения КПД, первая схема лучше других. Но с точки зрения универсальности и скорости реагирования, лучший вариант – это схема 2. Ну а третий вариант часто применяется в промышленных масштабах. Такой вариант защиты можно увидеть, к примеру, на любой автомагнитоле.

Все схемы, кроме последней, имеют функцию самовосстановления, то есть работа восстановится, как только будет убрано короткое замыкание или изменится полярность подключения аккумулятора.

Автор: Эдуард Орлов –

ПРОСТОЙ БЛОК ПИТАНИЯ С ЗАЩИТОЙ

Самое основное для любой конструкции корпус. Тут мне повезло досать нерабочий БП ATX от компьютера, куда и будет помещён будущий блок питания.

Разъёмы сзади для сети 220В оставил, а на место кулера прикрутил обычную розетку, так как их постоянно не хватает для массы моих электронных устройств. Короче лишней она не будет.

Печатная плата блока питания простейшая и изготовить её будет легко даже начинающим. В крайнем случае можно вырезать дорожки резаком, а не травить. Для защиты по максимальному току — а это обязательно должно быть в радиолюбительском блоке питания, выбрал схему электронного предохранителя с индикацией перегрузки на светодиоде.

Передняя панель блока питания изготавливается из пластика, текстолита или даже фанеры — кто на что богат. На ней будут крепиться стрелочные индикаторы — вольтметр и амперметр (как впоследствии стало понятно, что это намного лучше и удобней цифровой индикации), регулятор напряжения и кнопки включения и переключения режимов защиты. Я выбрал 0,1 и 1А, но можно расчитать резистор токовой защиты на любое значение.

Ещё на передней панели блока питания будут две клеммы для подключения проводов выхода БП.

Получается вот что-то уже похожее на блок питания. Трансформатор выбираем такой, чтоб он поместился в корпус. Так что если вы идёте его покупать на радиобазаре — сначала замеряйте габариты коробки.

Корпус обклеиваем самоклеющейся плёнкой или красим лаком.

Зелёный светодиод будет светиться при включении БП в сеть, а красный сигнализирует о срабатывании защиты от токовой перегрузки.

Здесь написано как рассчитать шунт для стрелочных индикаторов. А чтоб нанести на шкалу новые значения вольт и ампер, придётся раскрыть их корпуса и аккуратно наклеить бумажки с новыми значениями поверх старых.

Вот и всё. Отличный простой блок питания из подручных материалов полностью готов. Работа с ним в течении нескольких месяцев показала его высокую надёжность и простоту эксплуатации. Материал предоставил in_sane.
