Защита трехфазного двигателя от пропадания одной фазы

Защита трехфазного двигателя от пропадания одной фазы

Защита трехфазного электродвигателя.

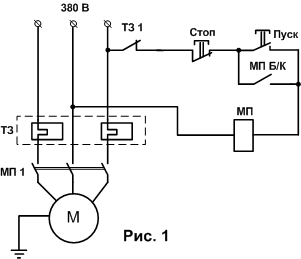

Обычная схема подключения трёхфазного асинхронного электродвигателя состоит из следующих элементов:

• тепловое реле токовой защиты.

Автоматические выключатели (автоматы) применяемые для защиты двигателей имеют расцепители тепловые и максимального тока, по принципу работы соответствующие максимальным и тепловым реле.

Следует учесть, что не все автоматы имеют такие расцепители и поэтому не все они могут применяться для защиты двигателя от перегрузки.

В схеме защиты автоматы устанавливаются перед пускателем для защиты проводов и аппаратов от тока короткого замыкания, а двигателя от тока короткого замыкания и перегрузки.

Тепловое реле реагирует на превышения тока потребляемого электродвигателем и вызывает размыкание контактов реле, что приводит к обесточиванию катушки и отключению электродвигателя.

Типовые схемы включения трёхфазного электродвигателя

Схемы подключения электродвигателей отличаются магнитными пускателями, в которых используются катушки на разные напряжения.

В первом случае используется магнитный пускатель с рабочим напряжением катушки – 220V; для питания используется любая фаза и ноль — N.

Во втором случае электродвигатель подключается через магнитный пускатель с катушкой на 380V, для питания используются две фазы, например B и С.

Обозначения на схеме:

SA1 — выключатель автоматический (3х-полюсный автомат),

TP1 — тепловое реле,

МП1 — магнитный пускатель,

БК — блок-контакт (нормально разомкнутый),

Start — кнопка «Пуск»,

Stop — кнопка «Стоп».

Наиболее частые причины повреждения электродвигателя вследствие тепловой перегрузки является пропадание одной из питающих фаз, что приводит к ненормальному режиму работы и вызывает увеличение тока в статорных обмотках, в результате чего происходит перегрев и разрушение изоляции обмоток статора, приводящий к замыканию обмоток и полной неработоспособности электродвигателя.
От небольших и устойчивых перегрузок двигатели защищают автоматами и тепловыми реле, но вследствие своей тепловой инерции они не сразу реагирует на резкие перегрузки, а только через несколько минут и за это время статорная обмотка может уже недопустимо перегреться.
Поэтому в случае, когда возможны ситуации с непреднамеренным отключением одной из фаз питающей сети, и необходимо предотвратить выход из строя электродвигателя, целесообразно заменить стандартную схему подключения электродвигателя на одну из нижеследующих.

В обычную схему запуска трехфазного электродвигателя помимо автомата и теплового (токового) реле, вводится еще одно дополнительное реле Р с нормально разомкнутыми контактами P1. При наличии напряжения в трехфазной сети обмотка дополнительного реле Р постоянно находится под напряжением и контакты Р1 замкнуты. При нажатии кнопки «Start» через обмотку магнитного пускателя МП проходит ток и он своими контактами блокирует кнопку «Start» и подключает электродвигатель к сети.

При пропадании в сети фазы A или C реле Р будет обесточено, контакты Р1 разомкнутся, отключив от сети обмотку магнитного пускателя, который соответственно отключит от сети электродвигатель.

При пропадании в сети фазы В обесточивается непосредственно обмотка магнитного пускателя.

Схема аналогична схеме рассмотренной в первом способе, но имеет отличие в том, что дополнительное реле Р при выключенном двигателе обесточено.

При нажатии кнопки «Start» включается реле Р1 и контактами Р1 замыкает цепь питания катушки магнитного пускателя МП, который срабатывает и своими контактами блокирует цепь управления и включает электродвигатель. При обрыве линейного провода B отключается реле Р, а при обрыве проводов А или С магнитный пускатель МП, в обоих случаях электродвигатель отключается от сети контактами магнитного пускателя МП.

Следующее устройство работает на принципе создания искусственной нулевой точки образованной тремя одинаковыми конденсаторами С1—С3. Между этой точкой и нулевым проводом N включено дополнительное реле Р с нормально замкнутыми контактами. При нормальной работе электродвигателя напряжение в точке 0′ равно нулю и ток через обмотку реле не протекает. При отключении одного из линейных проводов сети нарушается электрическая симметрия трехфазной системы, в точке 0′ появляется напряжение, реле Р срабатывает и контактами Р1 обесточивает обмотку магнитного пускателя — двигатель отключается.

Реле типа МКУ, на рабочее напряжение 36 V .

Конденсаторы С1—С3 — бумажные, емкостью 4—10 мкФ, на рабочее напряжение не ниже удвоенного фазного.

По сравнению с предыдущими схемами это устройство обеспечивает более высокую чувствительность, вследствие которой двигатель иногда может отключиться в результате нарушения электрической симметрии, вызываемой подключением посторонних однофазных потребителей, питающихся от этой сети.

Для снижения чувствительности нужно применить конденсаторы меньшей емкости.

Принцип работы устройства также основан на том, что при обрыве одной фазы образуется напряжение смещения нейтрали, которое можно использовать для защиты двигателя.

Для реализации указанного способа создается искусственная нейтраль с помощью трех конденсаторов С1-СЗ. При наличии всех трех фаз электросети А, В и С напряжение между искусственной нейтралью и нулевым проводом N практически равно нулю, а при обрыве любой фазы возникает напряжение смещения.

Это напряжение выпрямляется с помощью диодного моста VD1, в диагональ которого включено электромагнитное реле P. Конденсатор С4 блокирует срабатывание реле в пусковом режиме. Нормально замкнутые контакты P1 при срабатывании реле размыкаются и разрывают цепь питания катушки магнитного пускателя МП, в результате электродвигатель М отключается от сети.

В устройстве использовано реле постоянного тока типа РП21, рассчитанное на рабочее напряжение 24 V с сопротивлением обмотки 200 Ом.

Контактная система реле допускает ток до 5А.

В случае если напряжения смещения окажется недостаточно для срабатывания реле, необходимо увеличить емкости конденсаторов, образующих искусственную нейтраль. При срабатывании реле в режиме пуска можно увеличить емкость конденсатора С4 или отрегулировать контактную систему магнитного пускателя, добиваясь одновременного замыкания его силовых контактов.

Учитывая, что все эти устройства защиты имеют один общий недостаток, заключающийся в том, что они реагируют на обрыв фазы только до аппарата защиты и не реагируют на обрывы фаз, происходящие за пределами устройства, данные устройства необходимо монтировать в непосредственной близости от электродвигателя.

Если обрыв произойдет на отрезке между устройством и обмотками электродвигателя, или в самом электродвигателе защита работать не будет.

В. Г. Бастанов «300 Практических советов» стр. 17-19

Схемы автоматической защиты трехфазного двигателя при пропадании фазы

Трехфазные электродвигатели при случайном отключении одной из фаз быстро перегреваются и выходят из строя, если их вовремя не отключить от сети. Для этой цели разработаны различные системы автоматических защитных отключающих устройств, однако они либо сложны, либо недостаточно чувствительны. Защитные устройства можно условно разделить на релейные и диоднотранзисторные. Релейные в отличие от диодно-транзисторных более просты в изготовлении.

Рассмотрим несколько релейных схем автоматической защиты трехфазного двигателя при случайном отключении одной из фаз питания электрической сети.

Первый способ (рис. 14). В обычную систему запуска трехфазного двигателя введено дополнительное реле Р с нормально разомкнутыми контактами Р1. При наличии напряжения в трехфазной сети обмотка дополнительного реле Р постоянно находится под напряжением и контакты Р1 замкнуты. При нажатии кнопки «Пуск» через обмотку электромагнита магнитного пускателя МП проходит ток и системой контактов МП1 электродвигатель подключастся к трехфазной сети.

При случайном отключении от сети провода А реле Р будет обесточено, контакты Р1 разомкнутся, отключив от сети обмотку магнитного пускателя, который системой контактов МП1 отключит двигатель от сети. При отключении от сети проводов В к С обесточивается непосредственно обмотка магнитного пускателя. В качестве дополнительного реле Р используется реле переменного тока типа МКУ-48.

Второй способ (рис. 15). Защитное устройство основано на принципе создания искусственной нулевой точки , образованной тремя одинаковыми конденсаторами С1—C3. Между этой точкой и нулевым проводом О включено дополнительное реле Р с нормально замкнутыми контактами. При нормальной работе электродвигателя напряжение в точке 0′ равно нулю и ток через обмотку реле не протекает. При отключении одного из линейных проводов сети нарушается электрическая симметрия трехфазной системы, в точке O’ появляется напряжение, реле Р срабатывает и контактами Р1 обесточивает обмотку магнитного пускателя—двигатель отключается. Это устройство обеспечивает более высокую надежность по сравнению с предыдущим. Реле типа МКУ, на рабочее напряжение 36 В. Конденсаторы С1C3— бумажные, емкостью 4—10 мкФ, на рабочее напряжение не ниже удвоенного фазного.

Чувствительность устройства настолько высока, что иногда двигатель может отключиться в результате нарушения электрической симметрии, вызванного подключением посторонних однофазных потребителей, питающихся от этой сети. Чувствительность можно понизить, если применить конденсаторы с меньшей емкостью.

Третий способ (рис. 16). Схема защитного устройства аналогична схеме, рассмотренной в первом способе. При нажатии кнопки «Пуск» включается реле Р, контактами Р1 замыкая цепь питания катушки магнитного пускателя МП.

Магнитный пускатель срабатывает и контактами МП1 включает электродвигатель. При обрыве линейных проводов В или С отключается реле Р, при обрыве провода А или С — магнитный пускатель МП.

В обоих случаях электродвигатель выключается контактами магнитного пускателя МП1.

По сравнению со схемой защитного устройства трехфазного двигателя, рассмотренной в первом способе, это устройство имеет преимущество: дополнительное реле Р при выключенном двигателе обесточено.

  • PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН.
  • Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет.
  • Скидки до 50% + подарки в честь празднования 6-го ювилея 2020!

  • Модулятор стекла на микросхемах К561ЛН2 и К561ИЕ8
  • Индикатор сигнализации из фотовспышки (видимость 8 км)
  • Схема электронного предохранителя на двух транзисторах
  • Защита радиоаппаратуры от повышения напряжения в сети 220V

Да, вроде всё хорошо, кроме того момента, что при пропадании одной из фаз двигатель послужит автотрансформатором и пропустит через себя часть другой фазы и есть ли гарантия, что этого напряжения хватит для отпускания катушки реле-пускателя?

Релейные схемы защиты от пропадания фазы НЕРАБОТОСПОСОБНЫ.
При пропадании фазы, ток, достаточный для удержания реле в замкнутом состоянии, будет поступать со стороны электродвигателя!! (вместо кружочка, обозначающего эл.двигатель нарисуйте внутреннюю схему с обмотками и карандашиком проследите путь тока 🙂 И не надо забывать, что эл. двигатель по сути тот же трансформатор и если на две обмотки будет подано напряжение, то в третьей обмотке однозначно будет ЭДС. Защита возможна ТОЛЬКО путем анализа и регистрации АСИММЕТРИИ фаз и напряжений при пропадании питающей фазы. Схема с конденсаторами вполне работоспособна.
За базар отвечаю, электромеханик с 35-ти летним стажем (диплом радиоинженера отличием).

Много раз использовал схему с двумя пускателями. Все отлично работает.В середине 90-х работал энергетиком в колхозе, денег не было и это был единственно доступный способ защиты насосов на скважинах.

Подтверждаю, релейные схемы полная чушь, как и схемы на двух пускателях. Они могут работать, только если на контакты двигателя повесить нагрузку в пару киловатт, чтобы часть наводок глушилась нагрузкой. Но кому это надо? Мотать лишнюю энергию. Ещё есть вариант получше, который возможно будет работать, взять три импульсных блока питания на 12 вольт, запитать каждый из них от разной фазы, и включить в Цепь пускателя три нормально разомкнутых реле с катушкой на 12 вольт. Вот блок питания вряд ли позволит работать от такого нестабильного напряжения и защита отключит блок и сработает реле разомкнув Цепь.

Читать еще:  Сроки испытаний электрозащитных средств

Что такое реле контроля фаз и как оно работает?

Качественное выполнение тех или иных технологических процессов в современном мире обеспечивается за счет высокоточного и дорогостоящего оборудования. Работа которого напрямую зависит от качества поставляемой электроэнергии и состояния электроснабжающих линий. Увы, далеко не все отечественные сети способны обеспечить безопасный режим работы для них, из-за чего создается угроза поломки. Для предотвращения которой используются специальные защитные устройства – реле контроля фаз (РКФ).

Они позволяют отключить нагрузку в случае каких-либо неисправностей в питающей сети. Все что может нести угрозу для оборудования и влияет на результативность его работы или технологический процесс, воспринимается как сигнал к немедленному обесточиванию и реле контроля переводит коммутирующие элементы в отключенное положение.

Конструкция и принцип работы

Конструктивно устройство включает в себя входные и выходные контакты, индикаторы нормального электроснабжения и аварийной ситуации, регуляторы, обозначенные на схеме соответствующими номерами (рисунок 1):

  1. Индикатор аварийной ситуации;
  2. Индикатор подключенного питания нагрузки;
  3. Потенциометр, позволяющий выбирать нужный режим;
  4. Регулятор уровня асимметрии;
  5. Регулятор снижения напряжения;
  6. Потенциометр, позволяющий регулировать временную уставку срабатывания.

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Они зависят от назначения конкретного реле и сферы применения.

Рис. 2. Принципиальная схема работы

В нормальном режиме к цепи питания от источника ЭДС E1 (рисунок 2) подается напряжение к потребителю, будь то двигатель, станок или другое оборудование. Реле контроля фаз R подключается в отпайку через соответствующие клеммы, обозначенные на схеме, как L1, L2, L3 и нулевым проводом N. Внутри устройства собрана логическая схема на транзисторах, которая посылает сигнал с выходных контактов на разрыв катушки пускателя P для отключения. При необходимости сигнал отключения можно настроить как для обесточивания потребителя, так и отключения внешней электрической сети.

В случае аварийной ситуации – пропадания одной из фаз, короткого замыкания, резкого увеличения токов, изменяется гармоническая составляющая электрических параметров сети. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.

После срабатывания силовых контактов в практике электроснабжения потребителей может произойти естественное восстановление параметров питающей сети, при которой произойдет выравнивание фаз. При этом реле возвратит контакты во включенное положение, за счет чего реализуется система АПВ и на обмотки двигателя или другого потребителя возобновится подача напряжения.

За счет кнопок «Пуск» и «Стоп» можно осуществлять ручное управление питанием электрического прибора.

Назначение и функции

Данная технология применяется в сети трехфазных нагрузок. Наиболее востребована для защиты электродвигателя синхронного или асинхронного, трехфазных станков высокой точности, технологичной электроники, насосов. Заметьте, что неправильное чередование фаз приведет к низкой эффективности его работы, перегреву и снижению уровня изоляции, что может привести к пробою.

Применяется для следующих целей:

  • Для коммутации преобразовательного оборудования, которому важно соблюдение последовательности фаз: источников питания, выпрямителей, инверторов и генераторов;
  • Для систем АВР (введения в работу резервных источников питания) или подключения системы аварийного освещения;
  • Для специального оборудования – станков, крановых установок, мощность которых составляет не более 100 кВт;
  • Для электроприводов трехфазных двигателей, имеющих мощность не более 75 кВт.

Для коммутации однофазной нагрузки данное устройство не используется.

В целом реле контроля фаз применяется для различного промышленного и бытового оборудования и является обязательным предохранителем для тех схем управления, в которых требуется постоянный мониторинг величины напряжения и других параметров внешних линий.

В трехфазных сетях осуществляет контроль:

  • уровня напряжения, реализуемая, в преимущественном большинстве, для оборудования такого класса в случаях, когда его величина выходит за установленные пределы;
  • чередования фаз – выполнит коммутацию в случае аварийного слипания фаз или при их неверном расположении относительно питающих вводов оборудования;
  • пропадания фазы – производит отключение потребителя в случае обрыва фазы и последующего отсутствия напряжения;
  • перекоса фаз – производит коммутацию в случае изменения фазного или линейного напряжения по отношению к номинальному значению.

Преимущества реле контроля фаз

В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ:

  • в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока;
  • позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов;
  • в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам;
  • способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции;
  • не требует формирования дополнительной трансформации со стороны рабочего напряжения.

В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС. В случае, когда одно из фазных напряжений пропадает, двигатель продолжает набирать достаточный уровень энергии с остающихся двух. При этом в обесточенной фазе будет генерироваться ЭДС от вращения ротора, который продолжает крутиться от двух фаз в аварийном режиме.

Из-за того, что контакторы электродвигателей не размыкаются от реле при такой работе, возникает риск повреждения электрической машины с ее дальнейшей поломкой. Реле контроля, в свою очередь, способно обнаружить смещение фазового угла, за счет чего обеспечивается полноценная защита.

Такая функция особенно актуальна, когда рабочий режим двигателя, в случае его реверсивного вращения, способен повредить вращаемый элемент или травмировать работника. Как правило, такая ситуация возникает при внесении изменений во время обесточивания электрической машины, смене фазных нагрузок, порядка чередования фаз и прочих.

Технические характеристики

Среди технических параметров, реализуемых реле контроля фаз необходимо выделить:

  • питающее напряжение;
  • диапазон контроля перенапряжения;
  • диапазон снижения уровня напряжения;
  • границы временной задержки для включения после скачка напряжения;
  • границы временной задержки для включения после падения напряжения;
  • время, расходуемое на отключение в случае пропадания фазы;
  • номинальный ток на контактах электромагнитного реле;
  • количество контактов для совершения коммутационных опраций;
  • мощность устройства;
  • климатическое исполнение;
  • механическая и электрическая износоустойчивость.

Схема подключения определяет порядок чередования фаз, поэтому нормальное питание нагрузки возможно при условии их правильного соблюдения на этапе монтажа и настройки. При этом существует возможность регулировки задержки коммутации для различных режимов работы устройства. Таким образом, для двигателей, в момент пуска можно отстроить время задержки срабатывания от 1 до 3 сек, для выдержки пусковых токов.

То же относиться к возможности отстройки аварийного срабатывания в случае перегрузки фаз, где время до коммутации можно регулировать от 5 до 10 сек.

Обзор популярных реле контроля фаз

  • Реле РНПП-311 украинского производства является одним из наиболее популярных и подходящих для сетей постсоветского пространства. Аббревиатура расшифровывается как реле напряжения, перекоса и последовательности фаз. Современные модификации, в дополнение к стандартным параметрам способны отслеживать еще и частоту напряжения.
  • OMRON K8AB данная модель осуществляет контроль не только за снижением, но и за превышением уровня напряжения, выполняя тем самым функции ограничителя или разрядника, причем, куда более эффективно. Имеет ряд модификаций, отличающихся регулировками порогов срабатывания и техническими параметрами.
  • Carlo Gavazzi DPC01 отличается двумя реле на выходных клеммах устройства. Имеет несколько точек регулировки различных параметров, и переключатель режимов. Предоставляет 7 возможных функций по выставлению задержек, интервалов или цикличных функций.
  • Реле ЕЛ-11 отечественного производства контролирует параметры электрической сети, может применяться как в закрытых отапливаемых, так и в не отапливаемых помещениях. Устанавливается в любом положении, но требует защиты от прямого попадания на них солнечных лучей и атмосферной влаги.

Типичные схемы подключения

В большинстве случаев, на корпусе каждого устройства производителем устанавливаются все необходимые данные о способе подключения конкретного реле. Для примера заберем несколько схем известных производителей:

Схема подключения РКФ РНПП-311

На схеме показано подключение клеммного ряда к соответствующим фазам линии L1, L2, L3 и нейтрале N. На выходе возможно получить две цепи управления «Выход 1» и «Выход 2», отличающиеся по уровням напряжений.

Схема подключения реле OMRON

Питание осуществляется по вводным каналам L1, L2, L3 и через нейтраль N. На выходе получается два варианта трехфазная трехпроводная система и трехфазная четырехпроводная, для работы с соответствующим коммутатором.

Схема подключения РКФ Carlo Gavazzi

В отличии от предыдущих вариантов клеммы вводов L1, L2, L3 запитываются через предохранители. Блок регулировки параметров позволяет отстраивать соответствующий режим работы и пределы отключения по ним. Два выхода с возможностью ручной коммутации посылают управленческие сигналы на переключение тех или иных устройств.

Последние две схемы демонстрируют работу вторичных цепей отключения нагрузки с соответствующей временной задержкой по этим клеммам. Как видите, все схемы подключения имеют идентичные компоненты, предназначенные для отслеживания всех параметров сети, способных сигнализировать сбой в электроснабжении трехфазных потребителей.

Онлайн помощник домашнего мастера

Защита электродвигателя: основные виды, схемы подключения и принцип работы. Инструкция как установить своими руками

  • Электродвигатели

Наверно все знают, что различные устройства работают на основе электрических двигателей. Но для чего нужна защита электродвигателей осознает лишь малая часть пользователей. Оказывается они могут сломаться в результате различных непредвиденных ситуаций.

Чтобы избежать проблем с высокими затратами на ремонт, неприятных простоев и дополнительных материальных потерь используются качественные защитные устройства. Далее разберемся в их устройстве и возможностях.

Краткое содержимое статьи:

Как создается защита для электродвигателя?

Постепенно рассмотрим основные устройства защиты электродвигателей и особенности их эксплуатации. Но сейчас расскажем об трех уровнях защиты:

  • Внешняя версия защиты для предохранения от короткого замыкания. Обычно относится к разным видам либо представлена в виде реле. Они обладают официальным статусом и обязательны к установке согласно нормам безопасности на территории РФ.
  • Внешняя версия защиты электродвигателей от перегрузки помогает предотвратить опасные повреждения либо критические сбои в процессе работы.
  • Встроенный тип защиты спасет в случае заметного перегрева. И это защитит от критических повреждений либо сбоев в процессе эксплуатации. В этом случае обязательны выключатели внешнего типа иногда применяется реле для перезагрузки.

Из-за чего отказывает электродвигатель?

В процессе эксплуатации иногда появляются непредвиденные ситуации, останавливающие работу двигателя. Из-за этого рекомендуется заранее обеспечить надежную защиту электродвигателя.

Можете ознакомиться с фото защиты электродвигателя различного типа чтобы иметь представление о том, как она выглядит.

Рассмотрим случаи отказа электродвигателей в которых с помощью защиты можно избежать серьезных повреждений:

  • Недостаточный уровень электрического снабжения;
  • Высокий уровень подачи напряжения;
  • Быстрое изменение частоты подачи тока;
  • Неправильный монтаж электродвигателя либо хранения его основных элементов;
  • Увеличение температуры и превышение допустимого значения;
  • Недостаточная подача охлаждения;
  • Повышенный уровень температуры окружающей среды;
  • Пониженный уровень атмосферного давления, если эксплуатация двигателя происходит на увеличенной высоте на основе уровня моря;
  • Увеличенная температура рабочей жидкости;
  • Недопустимая вязкость рабочей жидкости;
  • Двигатель часто выключается и включается;
  • Блокирование работы ротора;
  • Неожиданный обрыв фазы.
Читать еще:  Заземление и зануление электроустановок

Чтобы защита электродвигателей от перегрузки справилась с перечисленными проблемами и смогла защитить основные элементы устройства необходимо использовать вариант на основе автоматического отключения.

Часто для этого используется плавкая версия предохранителя, поскольку она отличается простотой и способна выполнить много функций:

Версия на основе плавкого предохранительного выключателя представлена аварийным выключателем и плавким предохранителем, соединенных на основе общего корпуса. Выключатель позволяет размыкать либо замыкать сеть с помощью механического способа, а плавкий предохранитель создает качественную защиту электродвигателя на основе воздействия электрического тока. Однако выключателем пользуются в основном для процесса сервисного обслуживания, когда необходимо остановить передачу тока.

Плавкие версии предохранителей на основе быстрого срабатывания считаются отличными защитниками от коротких замыканий. Но непродолжительные перегрузки могут привести к поломке предохранителей этого вида. Из-за этого рекомендуется использовать их на основе воздействия незначительного переходного напряжения.

Плавкие предохранители на основе задержки срабатывания способны защитить от перегрузки либо различных коротких замыканий. Обычно они способны выдержать 5-краткое увеличение напряжения в течение 10-15 секунд.

Важно: Автоматические версии выключателей отличаются по уровню тока для срабатывания. Из-за этого лучше использовать выключатель способный выдержать максимальный ток в процессе короткого замыкания, появляющегося на основе данной системы.

Тепловое реле

В различных устройствах используется тепловое реле для защиты двигателя от перегрузок под воздействием тока либо перегрева рабочих элементов. Оно создается с помощью металлических пластин, обладающих различным коэффициентом расширения под воздействием тепла. Обычно его предлагают в связке с магнитными пускателями и автоматической защитой.

Автоматическая защита двигателя

Автоматы для защиты электродвигателей помогают обезопасить обмотку от появления короткого замыкания, защищают от нагрузки либо обрыва любой из фаз. Их всегда используют в качестве первого звена защиты в сети питания мотора. Потом используется магнитный пускатель, если необходимо он дополняется тепловым реле.

Каковы критерии выбора, подходящего автомата:

  • Необходимо учитывать величину рабочего тока электродвигателя;
  • Количество, использующихся обмоток;
  • Возможность автомата справляться с током в результате короткого замыкания. Обычные версии работают на уровне до 6 кА, а лучшие до 50 кА. Стоит учитывать и скорость срабатывания у селективных менее 1 секунды, нормальных меньше 0,1 секунды, быстродействующих около 0,005 секунды;
  • Размеры, поскольку большая часть автоматов можно подключать с помощью шины на основе фиксированного типа;
  • Вид расцепления цепи – обычно применяется тепловой либо электромагнитный способ.

Универсальные блоки защиты

Различные универсальные блоки защиты электродвигателей помогают уберечь двигатель с помощью отключения от напряжения либо блокированием возможности запуска.

Они срабатывают в таких случаях:

  • Проблемы с напряжением, характеризующиеся скачками в сети, обрывами фаз, нарушением чередования либо слипания фаз, перекосом фазного или линейного напряжения;
  • Механической перегруженности;
  • Отсутствие крутящего момента для вала ЭД;
  • Опасных эксплуатационной характеристике изоляции корпуса;
  • Если произошло замыкание на землю.

Хотя защита от понижения напряжения, может быть, организована и другими способами мы рассмотрели основные из них. Теперь у вас есть представление о том зачем необходимо защищать электродвигатель, и как это осуществляется с помощью различных способов.

Защита трехфазного двигателя

Способы автоматической защиты трехфазного двигателя при отключении фазы электрической сети.

Трехфазные электродвигатели при случайном отключении одной из фаз быстро перегреваются и выходят из строя, если их вовремя не отключить от сети. Для этой цели разработаны различные системы автоматических защитных отключающих устройств, однако, они либо сложны, либо недостаточно чувствительны.

Устройства защиты можно условно разделить на релейные и диодно-транзисторные. Релейные в отличие от диодно-транзисторных более просты в изготовлении.

Рассмотрим несколько релейных схем автоматической защиты трехфазного двигателя при случайном отключении одной из фаз питания электрической сети.

Первый способ (рис.1)

Это самый распространенный способ, проверенный временем. Защита двигателя от отключения одной фазы обеспечивается применением теплового реле ТЗ. Смысл этой защиты состоит в том, что постоянная нагревания теплового реле подбирается таким образом, что и постоянная нагревания электродвигателя. То есть проще говоря, реле нагревается так же, как и двигатель. И при превышении температуры выше допустимой реле отключает двигатель. При отключении одной фазы, ток через другие фазы резко возрастает, двигатель и тепловое реле начинают быстро нагреваться, что вызывает срабатывание теплового реле.

Способ хорош и тем, что обеспечивает и защиту двигателя от перегрузки и пробоя одной фазы на корпус. Но для надежной защиты от пробоя на корпус, двигатель обязательно должен быть заземлен или занулен.

Недостаток этого способа в том, что тепловые реле достаточно дороги (примерно столько же, сколько и пускатель) и для надежной защиты его нужно достаточно точно подбирать и настраивать. В идеале его номинальный ток должен быть такой же, как и у двигателя.

Второй способ (рис. 2).

В обычную систему запуска трехфазного двигателя введено дополнительное реле Р с нормально разомкнутыми контактами Р1. При наличии напряжения в трехфазной сети обмотка дополнительного реле Р постоянно находится под напряжением и контакты Р1 замкнуты. При нажатии кнопки «Пуск» через обмотку электромагнита магнитного пускателя МП проходит ток и системой контактов МП1 электродвигатель подключается к трехфазной сети. При случайном отключении от сети провода А реле Р будет обесточено, контакты Р1 разомкнутся, отключив от сети обмотку магнитного пускателя, который системой контактов МП1 отключит двигатель от сети. При отключении от сети проводов В и С обесточивается непосредственно обмотка магнитного пускателя. В качестве дополнительного реле Р используется реле переменного тока типа МКУ-48.

Третий способ (рис 3).


Защитное устройство основано на принципе создания искусственной нулевой точки (точка 1′), образованной тремя одинаковыми конденсаторами С1—СЗ. Между этой точкой и нулевым проводом 0′ включено дополнительное реле Р с нормально замкнутыми контактами. При нормальной работе электродвигателя напряжение в точке 0′ равно нулю и ток через обмотку реле не протекает. При отключении одного из линейных проводов сети нарушается электрическая симметрия трехфазной системы, в точке 0′ появляется напряжение, реле Р срабатывает и контактами Р1 обесточивает обмотку магнитного пускателя—двигатель отключается. Это устройство обеспечивает более высокую надежность по сравнению с предыдущим. Реле типа МКУ, на рабочее напряжение 36 В. Конденсаторы С1—СЗ— бумажные, емкостью 4—10 мкф, на рабочее напряжение не ниже удвоенного фазного.

Чувствительность устройства настолько высока, что иногда двигатель может отключиться в результате нарушения электрической симметрии, вызванного подключением посторонних однофазных потребителей, питающихся от этой сети. Чувствительность можно понизить, применив конденсаторы меньшей емкости.

Четвертый способ (рис. 4).


Схема защитного устройства аналогична схеме, рассмотренной во втором способе. При нажатии кнопки «Пуск» включается реле Р, контактами Р1 замыкая цепь питания катушки магнитного пускателя МП.

Магнитный пускатель срабатывает и контактами МП1 включает электродвигатель. При обрыве линейных проводов В или С отключается реле Р, при обрыве провода А или С — магнитный пускатель МП.

В обоих случаях электродвигатель выключается контактами магнитного пускателя МП1.

По сравнению со схемой защитного устройства трехфазного двигателя, рассмотренной в первом способе, это устройство имеет преимущество: дополнительное реле Р при выключенном двигателе обесточено.

Всего хорошего, пишите to Elremont © 2005

Автоматическая защита трехфазного двигателя при отключении фазы электрической сети

Трехфазные двигатели при случайном отключении одной из фазы быстро перегреваются и выходят из строя, если их не отключить. На рисунках 1 и 2 показаны простые схемы автоматического отключения трехфазного двигателя при отключении фазы электрической сети.

В обычную систему запуска трехфазного двигателя введено дополнительное реле Р с нормально разомкнутыми контактами Р1. При наличии напряжения в трехфазной сети обмотка дополнительного реле Р постоянно находится под напряжением и контакты Р1 замкнуты. При нажатии кнопки «Пуск» через обмотку электромагнита пускателя МП проходит ток и системой контактов МП1 электродвигатель подключается к трехфазной сети. При отключении фазы А реле Р будет обесточено, контакты Р1 разомкнуться, отключив от сети обмотку магнитного пускателя, двигатель отключится. При отключении фаз В и С обесточивается непосредственно обмотка магнитного пускателя.

В качестве дополнительного реле Р используется реле переменного тока МКУ-48.

Схема защиты аналогична первой схеме, при нажатии кнопки «Пуск» включается реле Р, контекты Р1 замыкая цепь питания катушки магнитного пускателя. Магнитный пускатель срабатывает и запускает электродвигатель. При отключении фаз В или С отключается реле Р, при обрыве фаз А или С — магнитный пускатель.

Главное отличие второй схемы от первой в том, что дополнительное реле при включенном двигателе обесточено. По материалам сайта rcl-radio.ru .

Смотрите также последние радиоэлектронные схемы

На ИМС TDA7050 можно собрать простой усилитель для наушников. Схема усилителя на TDA7050 практически не содержит внешних элементов, проста в сборке и в настройке не нуждается. Диапазон питания усилителя от 1,6 до 6 В (3-4 В рекомендуемое). Выходная мощность в стерео варианте 2*75 мВт и в мостовом варианте включения 150 мВт. Сопротивление нагрузки в стерео варианте усилителя […]

На рисунке показана схема простого преобразователя на ИМС LM2586. Основные характеристики DC-DC интегрального преобразователя LM2586: Входное напряжение от 4 до 40 В Выходное напряжение от 1,23 до 60 В Частота преобразования 75 … 125 кГц Собственный ток потребления не более 11 мА Максимальный выходной ток 3 А Схема содержит минимальный набор внешних элементов, ИМС LM2586 необходимо установить на […]

На рисунке показана схема усилителя собранного на ИМС LM2877. Усилитель имеет минимальное кол-во внешних элементов, после сборки в настройке не нуждается. Основные технические характеристики усилителя на LM2877: Напряжение питания 6 … 24 В (однополярное) или ±3 … 12 В (двухполярное) Выходная мощность 4 … 4,5 Вт на канал при напряжении питания 20 В и сопротивлении нагрузки 8 […]

Схема преобразователя основана на ИМС LT1070. Схема содержит минимальный набор внешних элементов, проста в сборке. Регулировка выходного напряжения осуществляется подбором сопротивлений R1 и R2. Дроссель L1 рекомендуемы по даташиту PE-92113 , но можно применить другой на номинальный ток 1А, индуктивностью 150 мкГн.Источник — lt1070ck.pdf

Интегральные микросхема STK082 проихзводства фирмы Sanyo выполнена в корпусе SIP10 и представляют собой усилитель мощности низкой частоты в гибридном исполнении. ИМС STK082 предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Основные технические характеристики: Максимальное напряжение питания ± 43 […]

Читать еще:  Способы защиты от эми

На рисунке показана схема простого усилителя с выходной мощностью 5,8 Вт на канал, усилитель основан на ИМС KA2211 (Samsung). Характеристики ИМС KA2211: Максимальное напряжение питания 25 В Номинальное напряжение питания 13,2 В Рекомендуемый диапазон питающего напряжения 10…18 В Выходная мощность 5,8 Вт на канал КНИ при Rн=4 Ом при максимальной мощности 5,8 Вт … 10 % […]

ИМС MAX4295 представляет собой аудиоусилитель класса D, что дает преимущество в плане энергопотребления при работе от аккумуляторных батарей, поэтому ИМС MAX4295 идеально подойдет для контроля скорости и направления вращения миниатюрных двигателей постоянного тока. На модифицированную схему усилителя ЗЧ вместо входного аудио сигнала подается постоянное напряжение с потенциометра R1. Полное сопротивление потенциометра соответствуют максимальным оборотам двигателя, середина […]

На рисунке показана схема простого усилителя класса АВ на ИМС TDA2002. Усилитель на ИМС TDA2002 имеет минимальный набор внешних элементов, после сборки в настройке не нуждается. TDA2002 имеет защиту от КЗ и тепловую защиту. При напряжении питания 16 В и нагрузке 2 Ом усилитель может достигать до 10 Вт выходной мощности. Напряжение питания может быть в пределах […]

ИМС L5970D — импульсный DC-DC преобразователь, используется в понижающих, повышающих и инвертирующих преобразователях с использованием минимального количества внешних элементов. Основные особенности преобразователя: входное напряжение от 4.4В до 36В; низкое потребление тока в отсутствие нагрузки; внутренняя схема ограничения выходного тока; выходной ток до 1А; функция отключения при перегреве микросхемы; выходное напряжение регулируется внешним делителем от 1.2В до […]

ИМС L4971 представляет собой импульсный понижающий стабилизатор напряжения, с регулируемым выходным напряжение от 3,3 В до 50 В, при входном от 8 В до 55 В. Максимальный ток нагрузки до 1,5А. Внутренняя структура микросхемы содержит источник опорного напряжения 3.3В, функцию изменения рабочей частоты переключений до 300 кГц, мощный силовой ключ в лице n-канального полевого транзистора, […]

Книги по электронике

В учебном пособии изложены основные понятия теории диагностики электрооборудования, организации технической эксплуатации, обслуживания и ремонта. Рассмотрены способы организации обслуживания электрических машин, трансформаторов, линий электропередач и кабелей. Предназначено для студентов-бакалавров, обучающихся по направлению подготовки «Электроэнергетика и электротехника».

Эта книга является логическим продолжением первой книги издательств «Ремонт и Сервис 21» и «СОЛОН-ПРЕСС» (серия РЕМОНТ, выпуск 93) по теме программного ремонта сотовых телефонов. В этом издании приводятся материалы по инженерному программированию и ремонту более 120 моделей телефонов SAMSUNG и около 100 — MOTOROLA.

Защита трехфазного двигателя, способы автоматической защиты трехфазного двигателя при отключении фазы электрической сети

Защита трехфазного двигателя

28 ноября 2005 г.
Автор:
http://www. *****

Способы автоматической защиты трехфазного двигателя при отключении фазы электрической сети.

Трехфазные электродвигатели при случайном отключении одной из фаз быстро перегреваются и выходят из строя, если их вовремя не отключить от сети. Для этой цели разработаны различные системы автоматических защитных отключающих устройств, однако, они либо сложны, либо недостаточно чувствительны.

Устройства защиты можно условно разделить на релейные и диодно-транзисторные. Релейные в отличие от диодно-транзисторных более просты в изготовлении.

Рассмотрим несколько релейных схем автоматической защиты трехфазного двигателя при случайном отключении одной из фаз питания электрической сети.

Первый способ (рис.1)

Это самый распространенный способ, проверенный временем. Защита двигателя от отключения одной фазы обеспечивается применением теплового реле ТЗ. Смысл этой защиты состоит в том, что постоянная нагревания теплового реле подбирается таким образом, что и постоянная нагревания электродвигателя. То есть проще говоря, реле нагревается так же, как и двигатель. И при превышении температуры выше допустимой реле отключает двигатель. При отключении одной фазы, ток через другие фазы резко возрастает, двигатель и тепловое реле начинают быстро нагреваться, что вызывает срабатывание теплового реле.

Способ хорош и тем, что обеспечивает и защиту двигателя от перегрузки и пробоя одной фазы на корпус. Но для надежной защиты от пробоя на корпус, двигатель обязательно должен быть заземлен или занулен.

Недостаток этого способа в том, что тепловые реле достаточно дороги (примерно столько же, сколько и пускатель) и для надежной защиты его нужно достаточно точно подбирать и настраивать. В идеале его номинальный ток должен быть такой же, как и у двигателя.

Второй способ (рис. 2).

В обычную систему запуска трехфазного двигателя введено дополнительное реле Р с нормально разомкнутыми контактами Р1. При наличии напряжения в трехфазной сети обмотка дополнительного реле Р постоянно находится под напряжением и контакты Р1 замкнуты. При нажатии кнопки «Пуск» через обмотку электромагнита магнитного пускателя МП проходит ток и системой контактов МП1 электродвигатель подключается к трехфазной сети. При случайном отключении от сети провода А реле Р будет обесточено, контакты Р1 разомкнутся, отключив от сети обмотку магнитного пускателя, который системой контактов МП1 отключит двигатель от сети. При отключении от сети проводов В и С обесточивается непосредственно обмотка магнитного пускателя. В качестве дополнительного реле Р используется реле переменного тока типа МКУ-48.

Третий способ (рис 3).

Защитное устройство основано на принципе создания искусственной нулевой точки (точка 1′), образованной тремя одинаковыми конденсаторами С1—СЗ. Между этой точкой и нулевым проводом 0′ включено дополнительное реле Р с нормально замкнутыми контактами. При нормальной работе электродвигателя напряжение в точке 0′ равно нулю и ток через обмотку реле не протекает. При отключении одного из линейных проводов сети нарушается электрическая симметрия трехфазной системы, в точке 0′ появляется напряжение, реле Р срабатывает и контактами Р1 обесточивает обмотку магнитного пускателя—двигатель отключается. Это устройство обеспечивает более высокую надежность по сравнению с предыдущим. Реле типа МКУ, на рабочее напряжение 36 В. Конденсаторы С1—СЗ— бумажные, емкостью 4—10 мкф, на рабочее напряжение не ниже удвоенного фазного.

Чувствительность устройства настолько высока, что иногда двигатель может отключиться в результате нарушения электрической симметрии, вызванного подключением посторонних однофазных потребителей, питающихся от этой сети. Чувствительность можно понизить, применив конденсаторы меньшей емкости.

Четвертый способ (рис. 4).

Схема защитного устройства аналогична схеме, рассмотренной во втором способе. При нажатии кнопки «Пуск» включается реле Р, контактами Р1 замыкая цепь питания катушки магнитного пускателя МП.

Магнитный пускатель срабатывает и контактами МП1 включает электродвигатель. При обрыве линейных проводов В или С отключается реле Р, при обрыве провода А или С — магнитный пускатель МП.

В обоих случаях электродвигатель выключается контактами магнитного пускателя МП1.

По сравнению со схемой защитного устройства трехфазного двигателя, рассмотренной в первом способе, это устройство имеет преимущество: дополнительное реле Р при выключенном двигателе обесточено.

Трехфазный электродвигатель: автомат защиты

3ащита электродвигателя или другой трехфазной нагрузки от выхода из строя при низкокачественном электропитании — весьма актуальная задача, особенно в сельской местности. Низкое качество поставляемой электроэнергии проявляется в асимметрии действующих значений напряжения в фазах трехфазной сети и даже в полном отсутствии напряжения одной из фаз. Это может привести к тепловой перегрузке двигателя и перегоранию его статорных обмоток. Предлагаемое устройство автоматически отключит нагрузку от сети при возникновении опасной ситуации.

Рис. 1 Принципиальная схема устройства

Схема автомата изображена на рисунке. Сигнал о нарушении симметрии электропитания формируется по принципу, описанному, например, в статье А. Сергеева «Сигнализатор «перекоса» фаз» («Радио», 2003, № 11, с. 42, 43). С помощью трех одинаковых реактивных сопротивлений — в рассматриваемом случае конденсаторов С1-СЗ — создана «искусственная нейтраль». Можно показать, что при равенстве значений емкости конденсаторов и идеальной симметрии трехфазной сети напряжение между искусственной и реальной нейтралью равно нулю. При нулевом напряжении в одной из фаз (но в отсутствие ее обрыва) контрольное напряжение равно приблизительно трети фазного При нулевом напряжении в двух фазах оно достигает половины, а при обрывах в двух фазах — его полного значения. Таким образом, достаточно настроить автомат на срабатывание при критическом уменьшении напряжения в одной из фаз, в других ситуациях он сработает еще увереннее.

При нажатии на кнопку SB1 «Пуск» фазное напряжение поступает на обмотку пускателя КМ1, и он своими основными контактами подключает электродвигатель М1 или другую нагрузку к трехфазной сети. Вспомогательные контакты пускателя блокируют кнопку SB1, которую теперь можно отпустить. Выключение двигателя происходит в результате разрыва цепи питания обмотки пускателя КМ1 при нажатии на кнопку SB2 «Стоп» или при срабатывании реле К1.

На обмотку этого реле поступает пропорциональное «перекосу фаз» напряжение между точкой соединения конденсаторов С1-СЗ и нейтралью трехфазной сети N, выпрямленное диодным мостом VD1-VD4. Реле сработает, если это напряжение превысит некоторое пороговое значение, которое можно регулировать переменным резистором R1.

Конденсатор С4 не только сглаживает пульсации подаваемого на реле напряжения, но и обеспечивает необходимую для отключения пускателя КМ1 продолжительность удержания контактов реле К1.1 в разомкнутом состоянии. Кроме того, конденсатор предотвращает ложные срабатывания автомата, к которым может привести неодновременное замыкание контактов КМ 1.1 при срабатывании пускателя. Стабилитроны VD5- VD7 ограничивают на допустимом уровне напряжение на обмотке реле К1 и конденсаторе С4 при слишком большом «перекосе».

Как показывает практика, для электродвигателя критично уменьшение напряжения в одной из фаз примерно до 70 % номинального, т. е. до 150. 140 В в сети 220/380 В. В этой ситуации действующее значение напряжения между искусственной и реальной нейтралями достигнет 20. 25 В, а на выходе выпрямительного моста VD1 — VDВ (в действительности под нагрузкой, создаваемой обмоткой реле К1, напряжение будет немного меньше).

Чтобы обеспечить срабатывание автомата при таком «перекосе», в качестве К1 выбрано реле РП21 с обмоткой на 24 В постоянного тока и с группой контактов на переключение. Емкость конденсаторов С1-СЗ выбрана исходя из того, что их реактивное сопротивление должно быть значительно меньше сопротивления обмотки реле. Применены конденсаторы КБГ-МН. Возможна их замена на МБГО, МБГЧ или импортными на соответствующее напряжение. Отклонения емкости конденсаторов от номинальной не должны превышать 5 %.

Переменный резистор R1 должен быть проволочным. Его мощность зависит от условий эксплуатации автомата. Если больших «перекосов» в сети не ожидается и нужно защитить двигатель лишь от внезапного отключения одной из фаз, резистор может быть мощностью 2 Вт. Если же приходится длительное время работать на грани срабатывания, его мощность придется увеличить до 10 Вт и более.

Пускатель КМ1 — серии ПМЕ-211 с обмоткой управления на 220 В. Диоды 2Д202Р можно заменить на КД203Г, КД203Д или диодными мостами КЦ402А, КЦ402Ж, КЦ405А, КЦ405Ж. Диоды с меньшим допустимым обратным напряжением применять не рекомендуется. Они могут быть повреждены выбросами напряжения, возникающими при коммутации индуктивной нагрузки.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
