Заземление в квартире своими руками 220в

Как сделать заземление правильно в квартире или частном доме

Электричество это наше все, оно должно быть безопасным. Для этого применяется заземление. Расскажу вам как сделать заземление правильно и при этом сэкономить.

Содержание

Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному. Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей.

Корректная работа заземления опирается на факт того, что:

  • Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
  • В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
  • При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

Внимание! Контур заземления будет грамотно работать в комплекте с использованием устройств защитного отключения УЗО. Если прибор выйдет из строя, то величина тока на заземленных предметах не превысит опасной величины. Нерабочий участок сети будет мгновенно выключен в течение времени срабатывания УЗО.

Отсюда можно сделать выводы:

  • Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
  • Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
  • Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
  • Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.

Как сделать заземление правильно в квартире

Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.

Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.

Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.

Вариант 1 Меняем проводку в квартире на трехжильную L, N, PE, но PE никуда не подключаем. В будущем, когда будет сделано общедомовое заземление, можно будет подключиться. На группы розеток обязательно устанавливаем УЗО на случай попадания фазы на корпус в пределах квартиры. Абсолютной защиты они не гарантируют. Но при повреждении бытовой техники УЗО обесточит линию и не позволит току достичь опасной величины.

Вариант 2 Договариваемся с соседями и управляющей компанией и делаем отдельный контур заземления возле подъезда по принципу как в частном доме. Этот вариант самый безопасный и правильный.

Вариант 3 Ноль оставляем как есть, провод PE берем с магистрального PEN провода. Можно с места, куда он подходит к корпусу этажного щитка. Важно, чтобы наши N и PE были подключены в разных точках. PE – на корпусе, N – на изолированной от корпуса шине, на которую ноли приходит после вводного рубильника или автомата и счетчика. При этом остается большой минус в таком решении. Нуль может отгореть на входе в дом. Вы можете думать, что домов меньше, чем квартир и вероятность возникновения такой проблемы меньше, но это опасность все же есть. Поэтому такое заземление то же не работает на 100%.

Внимание! Не делайте заземляющий провод с контактной точкой на батарее центрального отопления или водоснабжения. Нельзя делать заземление, соединив в розетке нулевой рабочий и нулевой защитный проводники. Это опасно, так как может отгореть рабочий нуль в щитке. После этого на корпусе ваших электроприборов появиться 220В.

В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.

В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.

Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

Внимание! Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб стиральной машины. Правильно соединяйте кабель заземления с металлической ванной к специально приваренному к корпусу ванны ушку, но не к регулируемым болтовым креплениям ванны.

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.

Внимание! При наличии в щитке УЗО заземляющий проводник не должен нигде иметь контакта с N проводником, так как будет срабатывать УЗО. Помните, что «земля» не должна разрываться, посредством выключателей

Как сделать заземление правильно в доме

Как правило для подачи в частный дом электричества применяется система ТТ, в такой системе заземляющий провод PE подключается к контуру заземления, и больше никуда. При такой системе, необходимо делать качественной контур заземления, чтобы в случае замыкания КЗ на землю, ток короткого замыкания был достаточен для срабатывания автомата защиты. Рассмотрим, как сделать заземление правильно в частном доме.

Контур состоит из заземлителей и металлической обвязки. Заземлители делаются из металлических штырей 2-3 метров длинной, они полностью входят в землю. Эти штыри и распределительный щит в доме соединяются металлической обвязкой. Для изготовления штырей могут применяться металлические трубы, уголки, пруты. Арматуру использовать нельзя, так как она быстрее ржавеет и теряет заземляющие свойства. Между собой штыри удобно соединять металлической полосой.
Существует принципиально две схемы контура заземления:

  • Линейная схема заземляющего контура, заземлители уложены в ряд и соединяются последовательно.
  • Схема с замкнутым контуром, например треугольные и квадратные, в этом случае все штыри заземления образуют замкнутый круг. Такая схема более надежна и оптимальна. Если позволяет территория возле дома, то используйте её. Самой оптимально схемой будет треугольник, расстояние между штырями должно быть одинаковым от 1 м до 1,5 м.

Организацию заземления в частном доме можно разделить на три этапа работ, на монтаж контура заземлителей в земле, подключение контура к электрическому щитку и проверку работы заземления.

Внимание! Ответственно подойдите к выбору места для контура заземления, так как в случае утечки тока над ним не должно никого быть. Можно расположить под клумбой или дорожкой. Размещать контур нужно на расстоянии от 1 до 10 метров от дома.

ЭТАП1

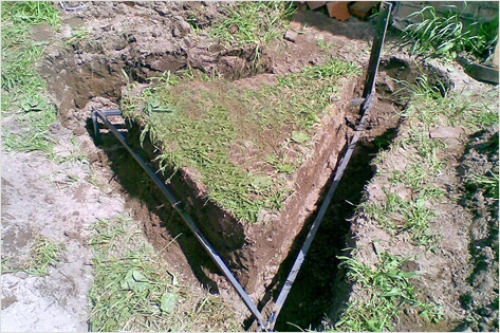

  • Отмечаем территорию под контур треугольника, в направлении к строению выкапываем траншею глубиной 70 см.
  • В углах треугольника в землю вбиваются металлические уголки или трубы на глубину ниже уровня промерзания, около 2,3 метров. Концы штырей забивают так, чтобы после засыпания грунтом над ними было еще около 50 см почвы.
  • Затем эти концы соединяются методом сварки металлическими полосами, тем самым образую замкнутый контур в виде равнобедренного треугольника.
  • Затем приваривается к контуру металлическая полоса, идущая к дому. На её конце, на стене дома, привариваем болт, к которому будет закрепляться заземляющий провод от шины в электро-щитке.
  • Сварочные швы красятся битумной краской или мастикой, для защиты от коррозии.
  • Засыпаем грунтом траншею, и красим для защиты от коррозии земляную шину, которая выступает из земли.

Внимание! Есть заблуждение, что для лучшей работы заземления можно посыпать контур перед засыпкой солью, якобы соленая почва лучше проводит ток. Не делайте этого, так как показатели проводимости тока действительно на начальном этапе эксплуатации будет лучше, но в долгосрочной перспективе ваш контур значительно быстрее заржавеет и потеряет свою способность выполнять свои функции.

ЭТАП2

Для подключения земляной шины к щитку лучше использовать медный провод желтого цвета, сечением не меньше 10 кв.мм.

Внимание! Для крепления медного провода к металлической полосе делается отверстие по диаметру болта, провод фиксируется гайкой с шайбой специальными клеммами, но не накручиваться на них. Это место соединения зачищаем до блеска и покрываем консистентной смазкой для защиты металла от окисления и коррозии.

К щиту медный провод крепится на корпус также винтовым соединением. Если дверца щита не заземлена, то заземлите её еще одним проводом.

Совет! Заранее подберите шины заземления в щитке с нужным количеством отверстий для разных линий, так как крепить два провода в одну точку запрещается.

ЭТАП3

Проверьте работоспособность выполненного защитного. Лучше проводить такую проверку раз в 3 года, для вашей безопасности. Проверка проводится омметром. Может показаться, что проверить ваш контур можно при подключении обыкновенной лампочки к фазе и контуру и она будет гореть, но это ошибочно из-за низкого электропотребления.

Сопротивление контура заземления не должно быть более 4 Ом. Советую пригласить электрика и быть уверенным в том что ваш контур заземления работает корректно.

Итоговые рекомендации

Теперь вы знаете, как правильно сделать заземление в квартире или доме. Подведем небольшие итоги:

  • Заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
  • Самый безопасный вариант, когда корпус электроприбора заземлен и установлено УЗО.
  • В старом жилом фонде лучше ни рисковать и заменить старую проводку на трехжильные кабеля ВВГ НГ и использовать защитную автоматику, при этом пытаться решить вопрос об установке общедомового контура заземления.
  • В новом жилом фонде организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматику. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
  • Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб, стиральной машины, варочной панели и духового шкафа.
  • В частном доме организуйте схему с замкнутым контуром заземления из трех штырей в земле, соединенных между собой и щитком земляной шиной.
  • Обязательно проверьте корректность работы заземления.

Схематично схему организации контура заземления в частном доме можно представить так:

Как сделать заземление в квартире своими руками?

Современное бытовое оборудование при включении в электрическую сеть 220 В переходит под опасный потенциал. Который в случае аварии может перейти на корпус бытовых электроприборов и привести к поражению током. Для предотвращения таких ситуаций необходимо заземлить все устройства. Прежде, чем выполнить такую процедуру, необходимо разобраться, как сделать заземление в квартире эффективно и правильно.

Вы уже могли встречать советы заземлить все приборы на батарею или водопровод, соединить соответствующие клеммы в розетках с нулевым проводом, вбить штырь в землю и им подобные. Из-за таких советов на просторах интернета, защитное заземление в частных домах и квартирах очень часто выполняют неправильно. Поэтому прежде чем сделать заземление в квартире, определите, какая схема питания электрической проводки применяется в вашем доме.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.

Рис. 1: пример аварийной ситуации в TN-C системе

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

  • Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
  • Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
  • На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

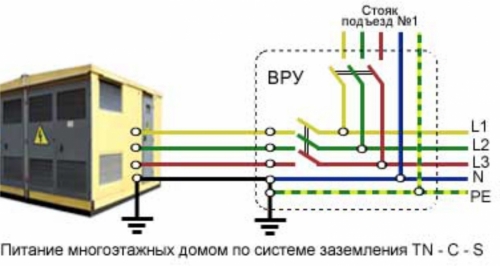

Рис. 2. Принципиальная схема подключения TN-C-S

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Рис. 3: принципиальная схема подключения TT

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.

Как сделать заземление в квартире, если его нет?

Самым оптимальным решением проблемы является наличие готовой клеммы в распределительном щитке. Тогда достаточно предусмотреть заземляющий провод на этапе монтажа проводки и подключить его к уже существующему собственному контуру здания или к заземлению от линии.

1. Установка УЗО.

Если в электропроводке стояка на этапе строительства не предусмотрели заземление для квартир, то для защиты от попадания потенциала на корпус электроприборов можно подключить защитное устройство. В квартире УЗО актуально для мощных устройств с металлическим корпусом (водогрейных котлов, стиральных машин, посудомоечных машин и т.д), поэтому его можно подключать выборочно. Тем не мене, если отсутствует индивидуальный провод заземления, УЗО конечно будет срабатывать при токах утечки, но полноценную защиту отстроить вам не получится. Из-за чего данный способ может подойти в качестве временного решения до установки контура заземления для всего дома или квартиры.

Рис. 4: пример подключения бойлера через УЗО

2. Монтаж собственного контура заземления

Обустройство индивидуального контура заземления актуально как для всего многоэтажного дома, так и для отдельных его единиц – подъездов и квартир. При этом этажность квартиры значения не имеет, спуск вы можете сделать с любой высоты. Для обустройства заземления важно соблюсти величину переходного сопротивления контура, которое для сети 220 В составляет 10 Ом. Весь процесс установки заземления для квартир подразделяется на такие этапы:

  • Планирование места – в связи с большими объемами земляных работ и необходимостью забивки вертикальных заземлителей, вам нужно подобрать место с оптимальным типом грунта. Следует исключить каменистые почвы, места выгрузки строительных материалов, мусора и т.д.
  • Составление схемы и выбор материалов – определите способ установки заземлителей (горизонтальные или вертикальные), их тип и размеры (уголок, штырь, труба), количество и материал (медь или сталь). Рис. 5: пример схемы контура заземления
  • Разработка траншеи под заземление –для горизонтальных проводников выбирается глубина залегания от 20 до 50 см. В точках расположения вертикальных штырей сделайте углубление еще на 50 см. Рис. 6: расположение электродов в земле
  • Установка и соединение заземлителей – вертикальные штыри необходимо вбить на глубину от 1 до 1,5м. От глубины зависит величина переходного сопротивления заземления, поэтому, чем глубже войдет штырь, тем меньше их понадобиться для полноценного контура. После размещения всех элементов их соединяют между собой сваркой (для стальных конструкций) или болтами (для медных).
  • Подключение к общему шлейфу – весь контур соединяется с заземляющим контактом на щитке посредством шлейфа. Место подключения контура должно возвышаться над уровнем грунта не мене, чем на 2 см.
  • Измерение переходного сопротивления заземления – для этого используется специальный мост, но при его отсутствии можно воспользоваться и обычным мультиметром. Если величина сопротивления удовлетворяет норме, можете засыпать траншею.
  • Подключение всех металлических конструкций – к проводу заземления необходимо подключить корпусы всех приборов, заземляющие контакты розеток, корпус щитка в квартире. Рис. 7: пример подключения заземления к розетке

Следует отметить, что устройство защитного заземления в квартире должно сопровождаться уведомлением энергоснабжающей организации о изменениях в схеме питания. Иначе при выявлении самовольных внедрениях к вам могут применить штрафные санкции.

Примеры опасной реализации заземления

Но, как было отмечено в начале статьи, помимо трудоемкой процедуры устройства контура заземления вы можете встретить и другие предложения, не только неэффективные, но и несущие угрозу жизни и здоровью человека. Рассмотрите наиболее частые из них и чем же они так опасны:

  • Соединение заземляющих контактов розеток с нулем в квартире – при этом возникает угроза поражения электрическим током в случае обрыва нуля. Так как путь протекания тока будет отсутствовать, а потенциал перейдет на корпус якобы заземленных устройств.
  • Подключение заземления на систему отопления или водопроводный стояк – в случае нарушения изоляции все радиаторы в доме или водопроводные трубы окажутся под напряжением. Заземление на систему отопления

В такой ситуации электротравма угрожает не только жильцам квартиры, организовавшим такое заземление, но и проживающим во всем доме. Из-за масштаба угрозы подобные действия категорически запрещены нормами ПУЭ п.1.7.110.

  • Подключить провод к арматуре ближайшей опоры ВЛ – часто встречается при расположении линии вблизи дома. При этом мало кто учитывает опасность перехода потенциала от линии на арматуру опоры при нарушении свойств изолятора, перенапряжениях и других авариях.

Все вышеперечисленные способы и им подобные угрожают не только вам, но и окружающим людям. Поэтому никогда не соглашайтесь на подобные способы заземления квартиры и не пытайтесь реализовать их самостоятельно.

Видео по теме


Электрооборудование, свет, освещение

Сегодня трудно себе представить комфорт без разнообразной бытовой техники и множества осветительных приборов, но возможность их безопасного использования зависит от качественной электропроводки, а также наличия заземления в квартире. Последнее особенно важно, так как служит надежной защитой от удара током, позволяет сохранить электроприборы от пробоев и скачков напряжения. К сожалению, на территории СНГ в домах старого жилого фонда заземление квартир не выполнялось. Лишь в новых домах, начиная с 1998 года постройки, начали устанавливать настоящее электрическое заземление.

И если в новостройках проблема с заземлением по большому счету решена, то для домов старого жилого фонда она остается актуальной. Зачастую владельцы таких квартир начинают задумываться о заземлении, когда делают капитальный ремонт или приобретают дорогостоящую бытовую технику. И первое, с чем они сталкиваются, это отсутствие возможности обустройства качественного заземления. Причин тому много, но обладая знаниями о том, что такое заземление, как оно делается, и что для этого необходимо сделать, можно выполнить все работы без особого труда.

Системы заземления

Создать защитное заземление в квартире можно в любом случае, важно знать, куда и какой провод подсоединять. Для этого придется ознакомиться с различными типами систем заземления. Это важно по ряду причин. Во-первых, в домах, построенных в различные периоды времени, используются разные типы систем заземления. И чтобы ничего не перепутать, необходимо хоть немного в них разбираться. Во-вторых, ошибка при создании заземления может повлечь за собой сбой всей сети в целом или даже привести к пожару. От правильно подключенного заземления зависит безопасность использования электроприборов и жизнь людей.

Итак, согласно ГОСТ существуют следующие типы систем заземления электросети: ТN-S, ТN-С, ТN-С-S, ТТ, . Разница между ними заключается в наличии отдельного провода заземления. Дело в том, что в одних системах присутствует «фаза», «ноль» и «земля», а в некоторых – только «фаза» и «ноль». Первые две буквы указывают на характер заземления источника питания и открытых частей проводника. Для нас больший интерес представляет вторая часть маркировки. Именно из неё можно узнать, где есть отдельный провод заземления, а где он совмещен с «нулем». Так буква «S» говорит о том, что в системе присутствует отдельный провод для «нуля» и отдельный для заземления. Буква «С» указывает на то, что «земля» и «ноль» представлены одним проводом. Буквой «N» маркируется нейтраль, которая заземляется в системах с переменным током.

Схема заземления в квартире может содержать маркировку РЕ и РЕN. По сути, эта маркировка указывает на наличие отдельного или совмещенного заземления. РЕN – это совмещенный «ноль» и заземление (С), а РЕ – раздельные проводники для «нуля» и заземления (S).

Важно! Система ТТ предусматривает прямое заземление корпуса оборудования. Система IТ предусматривает заземление корпуса оборудования через сопротивление или полную изоляцию токоведущих проводников. Эти системы обычно применяются на предприятиях.

Зная маркировку систем заземления, можно отметить, что в домах, построенных до 1998 года, используется система ТN-С. В таких домах проложена двухжильная проводка из алюминия или меди. Поэтому в многоэтажках того времени в стояк подводятся три фазы (L) и один РЕN (С) проводник. Такое заземление еще называют занулением.

Схема заземления в квартире старого жилфонда:

ТN-С 1 — заземление источника питания; 2 — открытые проводящие части.

Современные дома имеют маркировку системы ТN-S или ТN-С-S. В стояк дома подведены три фазы (L), один нулевой рабочий проводник (N) и один защищенный РЕ (S) проводник, а в помещениях проложена трехжильная проводка. Подключение к такой системе намного проще в сравнении с системой ТN-С, так как для каждого проводника предусмотрены отдельные места подключения, а заземление имеет отдельную связь с металлическим корпусом щитка.

Схема заземления в квартире нового жилфонда:

ТN-S 1 — заземление источника питания; 2 — открытые проводящие части.

ТN-С-S 1 — заземление источника питания; 2 — открытые проводящие части.

Следует отметить, что контур заземления обустраивается в многоэтажном доме еще на этапе его строительства, поэтому проводить расчет заземления не имеет смысла. Создание схемы контура и все расчеты проводятся на стадии проектирования дома. А в случае, если потребуется сделать новые расчеты, лучше обратиться к специалистам или воспользоваться специальной программой.

Монтаж заземления в доме с системой TN–C–S

Определить, какая система заземления в доме, можно несколькими путями. Первый – это обратиться в ЖКХ к электрикам с вопросом о заземлении. Второй – просто заглянуть в распределительный щиток на этаже и внимательно рассмотреть подводящий кабель. Для системы заземления типа TN–C–S характерно использование пятижильного кабеля: три фазы (L), ноль (N), и заземления (РЕ). Для облегчения идентификации все провода имеют свой цвет. Так «фаза» (L) коричневого или красного цвета, «ноль» (N) голубого или синего цвета, заземление (РЕ) – жёлтый провод с зеленой полоской или просто зеленый.

Как уже отмечалось ранее, сделать заземление в новых домах с системой TN–C–S довольно просто. Дело в том, что внутри помещений изначально проложена трехжильная проводка, и в ней предусмотрен отдельный кабель заземления. Но если, приобретя квартиру после строителей, обнаруживается отсутствие разведенной проводки, то тут тоже нет ничего страшного, можно все сделать самостоятельно. Подвести все провода к щитку в квартире не составит особого труда.

Подключение проводов проводится следующим образом. Если не был установлен распределительный щиток в квартире, придется заняться его монтажом и установкой УЗО внутри щитка. Обычно щиток размещают рядом с входной дверью в легкодоступном месте. Рядом со щитком бурим сквозное отверстие и пропускаем через него кабель для подключения к щитку на лестничной площадке. Провода входящего кабеля подключаем к щитку в квартире следующим образом:

  • желто-зеленый (заземление) присоединяем к шине заземления. Сама шина находится в нижнем правом углу щитка;
  • синий или голубой провод (ноль) присоединяем к нулевой шине. Она находится в верхнем левом углу щитка;
  • запитывающий провод (фаза) подключаем к нескольким УЗО последовательно.
  • теперь подключаем проводку из квартиры к щитку. Подключение проводим так же, как описано выше, с той лишь разницей, что к отдельно взятому УЗО подключаем отдельную группу электроприборов.

Теперь вызываем электриков, чтобы они отключили питание на стояке. Как только это сделано, электрики произведут подключение к основному распределительному щитку и вновь включат электричество. По завершению всех работ можно провести испытание сети на предмет заземления. Проверка заземления проводится при наличии обычного вольтметра, другие способы небезопасны. На вольтметре выставляем максимальное напряжение в 250 В и прикладываем один щуп к заземлению, второй к «фазе». Стрелка должна отклониться на 230 – 240 В, значит все в порядке.

Важно! Производить подключение к основному щитку самостоятельно запрещено. Во-первых, Вы не сможете отключить самостоятельно стояк, а даже если и сможете, у вас нет на это разрешения. Во-вторых, подключение к общей энергосети должен производить человек, обладающий соответствующими полномочиями, знаниями и умениями. В-третьих, за отключение без разрешения Вас могут оштрафовать или применить более строгие санкции. К тому же, любая ошибка может повлечь за собой пожар или повреждение энергосети.

Монтаж заземления в доме с системой TN–C

Ранее отмечалось, что для домов старого жилого фонда характерна система заземления TN–C. Проверить это можно так же, как описывалось выше. С той лишь разницей, что заглянув в распределительный щиток, можно увидеть отсутствие жёлто-зеленого провода в подводящем кабеле. Там могут быть три фазы и ноль. Заземление в таких домах, по сути, отсутствует, и сделать его для отдельно взятой квартиры несколько сложнее, но возможно. Для этого придется выполнить капитальный ремонт с полной заменой всей проводки. Это важно, так как старая проводка представляет собой двухжильный алюминиевый провод, а для создания заземления необходима еще и третья жила.

Важно! При полной замене проводки и прокладке новой необходимо составить план-схему проложенных проводов со всеми распределительными коробами и точками подключения. Все работы проводятся при строгом соблюдении правил техники безопасности, требований к монтажу проводки, монтажу точек подключения и осветительных приборов. При выборе проводов и электроприборов следует знать требования, которые предъявляются к ним для установки в жилых помещениях. От соблюдения всех правил во время монтажа будет зависеть ваша безопасность при использовании электросети.

После прокладки новой проводки устанавливаем распределительный щиток и автоматы УЗО так же, как было описано выше для системы заземления TN–C–S. Вызываем электриков, и они производят подключение. Но вот само подключение к основному распределительному щитку будет производиться несколько иначе. Все дело в отсутствующем проводе заземления. И на этом этапе можно пойти двумя путями: выполнить зануление или полноценное заземление.

Зануление в системе TN–C

Этот путь несколько проще, но и менее безопасен. Дело в том, что рекомендации по ГОСТу для систем TN–C несколько устарели, не говоря уже о частично изношенном подводящем кабеле, изношенном электрооборудовании и плачевном состоянии щитков. Как уже отмечалось ранее, для таких систем заземление выполняем путем объединения нулевого проводника с проводником заземления. Что в сочетании с изношенным оборудованием может привести к пожару. Но тут уже ничего не поделаешь, по ГОСТу все так и должно быть.

Полноценное заземление в системе TN–C

Второй путь подразумевает создание полноценного заземляющего контура. Он более сложный, но и более надежный. Придется создать свой собственный контур заземления. Для этого, договорившись с электриками, можно закопать в подвале дома электроды и протянуть от них отдельный провод по стояку и уже от него завести заземление в квартиру. Некоторые владельцы жилья на нижних этажах заземляющий контур вкапывают непосредственно рядом с домом. Но стоит отметить, что создание полноценного заземления в старых домах весьма накладное дело, требующее расчетов для самого контура заземления.

Важно! Некоторые владельцы заземляют свою проводку путем присоединения провода к батареям отопления или стояку холодной воды, а также к газовым трубам. Это крайне ошибочное решение. Во-первых, такое заземление снижает надежность труб. Во-вторых, никому не понравится, что от прикосновения к теплой батарее его шарахнет током. В-третьих, сила тока, уходящего через такое заземления, может быть достаточно большой, чтобы убыть ребенка, который случайно прикоснулся к трубе.

Создание заземления в квартире – занятие весьма ответственное. От того, насколько качественно и надежно оно сделано, будет зависеть безопасность использования электроприборов. А соблюдение правил и требований к монтажу проводки позволит забыть о проблемах с электросетью на многие годы.

Как правильно сделать заземление в новостройке и старой квартире

Заземление квартиры играет весомую роль для жильцов и техники. Необходимость в заземлении может возникнуть как для всей квартиры, так и для отдельных электроприборов. Обычно такой вопрос встает, когда планируется частичная или полная замена проводки.

Данную проблему можно решить несколькими способами. Все зависит от условий, возможностей и предпочтений. Главное, чтобы выбранный метод соответствовал всем нормам безопасности. Ниже описаны возможные варианты и их тонкости, а также, какими способами не стоит пользоваться вообще.

  1. Особенности заземления в квартире
  2. Заземление для новостройки
  3. Заземление в старом доме
  4. Варианты заземления
  5. Как правильно изготовить заземляющий контур
  6. Установка УЗО
  7. Опасные схемы защиты
  8. Как заземлить розетку в квартире
  9. Когда нельзя делать монтаж заземления
  10. Видео установки УЗО

Особенности заземления в квартире

Большая часть построек возведена в советские времена, а на тот момент о заземлении в квартире не было и речи. Люди использовали минимальное количество электроприборов и просто не нуждались в ней. Электропроводка была двужильной, а трехфазных разъемов просто не существовало.

Сейчас каждая квартира нуждается в заземлении, вне зависимости от возраста постройки. Прежде чем заняться данным вопросом, необходимо знать несколько правил, имеющих отличия для новостроек и старых домов.

Заземление для новостройки

Для новых домов действует несколько систем электросети. И прежде, чем сделать заземление, необходимо уточнить какой тип у вас:

  • TN-C-S – в данной системе помимо трех фазных проводов L, есть рабочий ноль N и обособленный предохранительный провод заземления PE;
  • TN-S – нейтральный провод N и предохранительное заземление PE не зависимы друг от друга. Электропроводка щитка в подъезде аналогична системе TN-C-S.

Весь процесс сводится к тому, что по квартире разводят заземляющий провод, после чего, в комнатах устанавливаются розетки вместе с заземлением, а в ванной – систему уравнивания потенциалов (СУП).

  • Фазный провод подключают к шине, где был старый.
  • Рабочий N-провод подключают к нейтральной шине.
  • Заземляющий PE-провод к щитку.
  1. Запрещено подводить все заземляющие провода, имеющиеся в щитке, на один болт. Лучше использовать несколько зажимов. Оптимально воспользоваться шиной, её прикручивают к щитку и подсоединяют провод PE.
  2. Трехфазный ввод требует одинакового сечения всех проводников. Максимум два проводника одинакового сечения подсоединяются под одну клемму автомата.
  3. Сечение проводников PE должно составлять 2,5 кв. мм при наличии механической защиты, без неё — 4 кв.мм. Сечение проводника, проходящего от ДСУП шины к шине этажного щитка PE должно составлять — 6 кв.мм.
  4. По возможности, подключение цепей освещения и силовой должно быть обособленное, но можно применять и смешанное питание.

Линии, направленные на силовые установки (духовой шкаф, стиральная машинка) проводятся индивидуально.

Заземление в старом доме

В жилье старой застройки используется система TN-C. Здесь ноль N и защитное заземление PE совмещаются под один проводник PEN. Заземление в системе не предусмотрено вообще. Для снижения расходов энергетические предприятия делают рядом с домом заземление нулевого проводника, деля его на нулевой проводник N и защитное заземление PE.

Самостоятельное заземление жилья запрещено, поскольку возможно появление блуждающих токов. Поможет только переделка проводки всего дома под систему TN-C-S или TN-S. Специалисты рекомендуют установить на крупную бытовую технику отдельную систему УЗО. Это не защитит от удара током, но значительно снизит его силу.

Варианты заземления

Современные электроприборы подразумевают использование розеток только с заземлением. Тем жильцам, у которых оно отсутствует в квартире стоит задуматься о данном вопросе. Существует несколько способов: система УЗО и заземляющий контур, окончательный выбор зависит от системы распределения электрической энергии, действующий в конкретном доме.

Как правильно изготовить заземляющий контур

Суть метода проста, но требует ответственного подхода и внимательности. К подвалу по стояку протягивается одножильный провод PE. Рядом с домом вбивается три металлических уголка, которые соединяются пластиной. К конструкции подводится провод с этажа, другой конец закрепляется в щитке. Провод подбирается медный, с сечением более 4 кв.мм. Остается подключить заземление квартиры к щитку и система готова.

Такой способ осуществляется только по предварительной договоренности с управляющей компанией. В противном случае, можно столкнуться с трудностями.

Установка УЗО

Устройство защитного отключения не решает проблему заземления, а отключает электропитание в момент утечки тока, что позволяет избежать удара ним или возгорания бытовой техники.

УЗО подключается сразу после счетчика и его установка требует соблюдения некоторых норм:

  • нейтральный провод всегда подводится к N-клемме устройства;
  • подключение производится последовательно после вводного автомата. Обратите внимание, что номинальный ток вводного автомата должен быть меньше чем УЗО.

Устанавливать УЗО лучше отдельно на каждую линию электропитания. Такой метод убережет от полного отключения энергии во всем доме при поломке на одной линии. Но подключение нескольких устройств может привести к проблемам. Это ощутимо в домах со старой постройкой, когда система УЗО отключает электричество ложно.

Опасные схемы защиты

К таким относятся:

  • соединение в розетке нуля с заземляющим проводником;
  • последовательное заземление электроприборов;
  • соединение третьего провода с водопроводной трубой;
  • подсоединение к одной клемме шины PE нескольких проводов.

Такие способы не дают необходимой защиты, а только вредят. Создавая заземление в домашних условиях, не забывайте об ответственности за жизнь близких.

Как заземлить розетку в квартире

В продаже имеется большое количество розеток с третьей фазой для заземления. Требуется просто соединить провод с предназначенным для этого выводом. Если разбирать процесс монтажа, выделяются следующие этапы:

  • обнаружение пятижильного стояка;
  • прощупывание фазы и нуля;
  • отключение электроэнергии;
  • крепление ноля и фазы;
  • крепление заземления;
  • установка самой розетки.

Когда нельзя делать монтаж заземления

Заземление, подсоединенное к металлическим предметам (например, к батарее или водопроводным трубам), может создать опасное напряжение и вызвать пожар. Также опасно соединение нулевой фазы евророзеток с защитным проводником, поскольку тогда в корпусе техники накапливается высокое напряжение. Иногда заземление невозможно вообще, например – в системе TN–C.

Видео установки УЗО


Количество бытовой техники в современной квартире огромно, что создает большую нагрузку на сеть электропитания. И проведение заземления становиться очень важным. Оно позволит не только сохранить дорогостоящую электронику, но и жизнь.

Как сделать заземление в квартире своими руками?

Защитное заземление представляет собой специальное соединение нетокопроводящих металлических элементов оборудования с землей. Делается это с помощью заземляющих проводников и заземлителя. Заземлителем является металлический проводник или несколько проводников, соединенных с землей, а заземляющий проводник – это алюминиевый или медный провод, соединяющий заземляющие части оборудования с заземлителем.

На самом деле все довольно просто, открываем электрический щиток, находим клемму земля, к ней идет желто-зеленый провод, соединяем с ней третий провод нашего кабеля, тоже, кстати, желто-зеленый, и все. Но как быть в случае, когда нет заземляющей клеммы? Этот вопрос мы и рассмотрим.

В домах старой постройки применялась заземляющая система TN-C– двухпроводная система электрической проводки с нулем и фазой. Нейтраль питающего источника глухо заземлена, а открытые токоведущие части электрической установки соединены с глухозаземленной нейтралью источника электрического тока. Понятие «глухозаземленная нейтраль» означает, что происходит прямое подсоединение к заземляющему контуру, без использования резисторов и дугогасящих реакторов. Глухое заземление обычного делается рядом с источником питания.

Сегодня правила установки электрооборудования предписывают использования системы TN-C-S:

  • ноль;
  • фаза;
  • заземление.

Теперь немного о PEN проводнике. Если от столба к дому идет два провода, то один из них будет фазой – обозначается буквой L, а второй – это PEN проводник. По сути, PEN проводник – это совмещенный нулевой рабочий проводник (N-нейтраль) с нулевой защитной жилой(PE– защитная, заземляющая, уравнивающая потенциалы). Соединяются эти провода на трансформаторной подстанции и применяются в заземляющих системах типа TN-C.

В наших многоквартирных домах, подъездные стояки обычно имеют 4 провода:

  • PEN;
  • L1, 2, 3 и 4.

Что, собственно, свидетельствует об отсутствии расщепления PEN на вводном устройстве.

Расщепление PEN проводника на распределительно щитке с целью заземления электрического проводника запрещено. Теоретически это сделать это можно, но на практике следует учитывать следующие моменты:

1.Это грубое нарушения плана энергоснабжения квартиры. У вас нет никаких прав по вмешательству в электропроводку, утвержденную по данному плану. В случае возникновения проблем с проводкой, нанесении ущерба и создания угрозы жизни человека, именно вы будете ответственным за последствия. Скандалы, штрафы и отключения энергоснабжения. Подумайте, нужно ли это вам?

2.Также стоит помнить, что мы живем в эпоху отгорания нуля, поэтому подобное расщепление является опасным и для вас, и для других жителей подъезда.

3.Работники служб ЖКХ по ремонту и эксплуатации вашего дома, не будут учитывать факт, что ваша квартира имеет заземление, так как стояк рассчитан на двухжильное подключения.

Если вас не останавливают данные доводы и вы все же решили сделать заземление своей квартиры путем расщепления проводника PEN, то вам делайте это только:

  • в случае, когда нулевой проводник на стояке имеет достаточное сечение ( для алюминиевого провода 16 квадратных миллиметров, для медного провода – 10 квадратных миллиметров);
  • в случае, когда вы уверены, что сечения нулевого провода на всей протяжности стояка не уменьшается.

Пример возникновения опасности:

В данном случае обязательно нужно использовать устройство защитного отключения.

Исходя из описанного выше – в домах с четырехпроводным стояком ( ноль и три фазы) необходимо применять 2 провода и, для повышения безопасности, монтировать в сеть УЗО.

Если в квартире проводится ремонт проводки, то необходимо закладывать трехжильный кабель, но без подключения защитного заземления, — оставьте его до лучших времен. Причем не подключать с обеих сторон.

В конце концов и в ваш подъезд когда-то подведут заземляющую систему TN-C-S, то и подключитесь.

Видео о том как сделать заземление.

Как сделать заземление в старой квартире через УЗО

В зонах опасности поражения электротоком, где отсутствует заземление, используют УЗО. Устройство мгновенного отключения потребителя электричества от линии изобретено в середине прошлого века. Сегодня модернизированные УЗО представляют надежную защиту, мгновенно отключая источники потребления электрической энергии. В статье расскажем, как сделать заземление в квартире, дадим рекомендации по монтажным работам.

  1. Подключение УЗО вдобавок к надежному заземлению
  2. Как работает устройство защитного отключения
  3. Заземление водонагревателя с помощью УЗО
  4. Заземление УЗО в ванной комнате
  5. Условия подключения в квартире
  6. Важно. Советы практиков
  7. Подключение устройства в новой квартире
  8. Подключение УЗО в старых домах и квартирах
  9. Что должен знать электрик-монтажник при организации многоуровневой защиты
  10. При каких случаях УЗО сможет помочь
  11. Когда отсутствует целесообразность подключения УЗО
  12. Требуемое количество установленных устройств

Подключение УЗО вдобавок к надежному заземлению

Иногда в среде опытных специалистов-электриков появляется ошибочное мнение, что использование в качестве защиты даже в двухпроводной сети УЗО без заземления не дает гарантии безопасности. Мол, получить эффект можно, но только переоборудовав электросеть внутри здания. Удовольствие не из дешевых.

Электроснабжение загородного дома, коттеджа. УЗО—контроль электрики потребителей жилого объекта.

Мнение пагубно тем, что тотально ошибочно. Секрет успеха устройства кроется в и том, что «приборчик» имеет всего два провода. Один — подает электричество потребителю, второй — возвращает использованный ток источнику генерации электрической энергии, то есть на электрощит. Всего два контакта. Клемма для заземления отсутствует.

Эмпирическим путем доказано, что подключенное модернизированное УЗО к трехпроходной электросети при испорченном традиционном заземлении, исправно выполняло защитные функции при обрыве, утончении заземляющего провода. Факты говорят, что УЗО является универсальной защитой не только всего дома, но и стиральной, посудомоечных машин, других локальных потребителей. Читайте также статью: → «Модификации и принцип работы УЗО ».

Как работает устройство защитного отключения

Алгоритм работы УЗО до бесконечности прост. Двухпроводный ток поставляется объектом генерации потребителю при помощи двух проводов. Один фазовый, второй нулевой. В идеале в обоих проводах нагрузка должна быть равной. Что же происходит, когда изоляция одного из проводов нарушена. Наблюдается утечка тока. Оголенное место начинает контактировать с металлическим корпусом какого-нибудь бытового электроприбора. Пусть им будет портативная микроволновая печь.

«Утечный» ток тотально мал, но опасен для здоровья, хотя человек ощущает легкое пощипывание пальцев, дотронувшись до металлического корпуса прибора. Это говорит о том, что нагрузка в сети разбалонсирова. Если в такую цепь интегрировано устройство защитного отключения тока, то УЗО, обнаружив наличие нагрузочного дисбаланса, мгновенно отключает цепь.

Запомните. Установив УЗО, получаете своеобразный калькулятор нагрузочного тока, подсчитывающего амперный баланс. Как только наступает несоответствие нагрузки в проводах, происходит моментальный разрыв цепи. Обесточен только объект потребления, если устройство установлено на локальном ответвлении сети. Им может быть стиральная, моечная машина, иные бытовые приборы, имеющие металлические корпуса. А освещение дома, работа телевизоров, компьютеров остается в прежнем режиме.

Заземление водонагревателя с помощью УЗО

Если дом старый и электропроводка не имеет надежной защиты, предлагается устанавливать для смонтированных приборов нагрева воды для бытовых нужд УЗО. Установка отведет ток утечки от используемой воды, «позаботиться» о сохранении водонагревателей. Если произойдет пробой бойлера, то устройство мгновенно убережет от поражения током людей.

Принципиальная схема подключения водонагревателя к УЗО

Представим, что водонагревательный прибор заземлен традиционным способом. Монтаж защитного устройства не повредить. И вот почему. Ток утечки по заземляющему контуру уходит, постепенно разрушая корпус бойлера до тотальной непригодности. Если в схеме находится УЗО, то устройство отключит прибор, останавливая порчу водонагревателя. Выключение означает, что в бойлере подогревательные элементы имеют контакт с водой.

Заземление УЗО в ванной комнате

Ванное помещение является «мокрой» комнатой, содержащей много пара, холодной и горячей воды. Там устанавливают стиральную машину, иные электроприборы. Подводка электричества в неблагоприятную для электрики зону требует профессионального монтажа и организации надлежащей защиты человека от поражения электрическим током. Особенно в старых домах, в которых еще использовалась алюминиевая внутренняя разводка.

От постоянной нагрузки алюминиевые провода сильно нагреваются. Немотивированный нагрев создает мотивацию вымывания металла из провода. В некоторых случаях участки становятся тоньше швейной иглы. Большие нагрузки опасны пробоями изоляции. В прошлом изоляционный материал не блистал прочностью. В сумме недостатки создают благоприятные условия для появления токов утечки.

Устройство, специально подобранное под силу тока, интегрируют в электроцепь, ведущей в ванное помещение. Прибор стоит недешево, но вместе с традиционным заземлением надежно охраняет жизнь человека. Коммутация УЗО может производиться электриком, имеющий высокую квалификацию и опыт. Главное, чтобы устройство надежно подключили к фазной и нулевой клеммам. Вместе с автоматами выключения устройство достойно в форс-мажорных ситуациях выполнит мгновенное отключение. Читайте также статью: → «Как правильно сделать заземление в ванной комнате? ».

Условия подключения в квартире

Современный дом представляет объект, напичканный различной бытовой техникой. Суммарная мощность может быть такой, что потребует установления мощного защитного устройства. Есть семьи, у которых нет средств покупать дорогие УЗО. Им рационально приобрести недорогое устройство на отдельный потребитель электричества, например, стиральную машину. Одновременное использование устройства и автомата-выключателя осуществит отключение источник потребления электричества в течение 0,01 секунды. Выгода очевидная. Остается обесточенной только стиральная машина. Электропитание дома остается прежним.

Важно. Советы практиков

Приступая к монтажу изделия в новой квартире, важно использовать электриков профессионалов. Профи советуют;

  1. Работать УЗО будет лучше, если коммутационные материалы заводить под клеммы снизу.
  2. Монтаж проводом сверху отрицательно скажется на коэффициенте полезного действия автоматических выключателей.
  3. Развод электричества по проводам следует начинать от вводного в квартиру электрического автоматического выключателя.

Специалисты считают, даже опытному электрику подключение УЗО в новой квартире лучше производить по утвержденной схеме монтажа. Им запрещается:

  • осуществлять монтаж устройства рядом со счетчиком электроэнергии или на прямой с ним линии;
  • не рекомендуется производить интегрирование устройства в электросеть, с не совпадающими параметрами.

Подключение устройства в новой квартире

Как говорилось раньше, новые жилища с новоселами напоминают по насыщению бытовой аппаратурой, вычислительные центры. Принимая особенность во внимание, проектанты решили разработать надежную защиту от перенапряжений. Сегодня применяют специальную обособленную реечную конструкцию с отверстиями, располагая ее вне распределительного щитка.

Подключение к внешней электросети осуществляется кабелем, рассчитанным на прохождение высокого тока. Подбирается оборудование, способное функционировать при предельных мощностях. А дальше счетчик электрической энергии считывает её, подает на внутреннюю разводку. То есть направит на устройство защиты для отключения напряжения в кризисных ситуациях потребителя. Соединяют УЗО со счетчиком. Фазный провод к выходу, имеющий латинскую букву L, нулевой провод соединяют выходом N.

Следующий этап работ — закрепление нижних проводов, ведущих к источникам использования электричества. Ими могут быть электроприборы, рассчитанные на работу с напряжением в 220 вольт. Если дело сделано добросовестно, то жильцам нечего беспокоится за пожарную, иную опасность.

Проявите осторожность: подключение УЗО осуществляется под напряжением внешней электролинии. Требуется особая осторожность, что быть не пораженным электротоком. Не допустить огорчений и беды поможет строгое соблюдение требований отраслевых инструкций по технике безопасности.

Подключение УЗО в старых домах и квартирах

Старые дома, квартиры запитаны для получения электричества по двухфазной схеме. Многие жилые объекты не заземлены. Срок эксплуатации внутренней электроразводки большой. Потенциально возможны утечки тока. Поскольку в старых квартирах, домах нет заземления, обнаруживают утечку тока эмпирическим путем — появлением пощипывания кожи при контакте отрытых участков тела с работающей бытовой техникой, имеющей металлические корпусы.

Таблица, показывающая, как электрический ток действует на тело человека.

Устранение утечки тока обеспечит монтаж одноуровневой защиты. Работу выполняет обычный электрик. Для этого устанавливают:

  • устройство, расчетной мощности;
  • ток с него поступает на автоматический выключатель, «завязанный» на все бытовые потребители.

Схема подключения создает компактный пункт безопасного пользования электротоком. Читайте также статью: → «Как правильно подключить устройство защитного отключения (УЗО)? СХЕМА ».

Защитную аппаратуру в старой квартире рекомендуется устанавливать и на одного потребителя электричества. Им может быть:

  • портативная бетономешалка, сварочный аппарат, рассчитанные на напряжение 220 вольт;
  • стиральную машину, другие мощные потребители электроэнергии.

Грамотное подключение устройства вместе с выключателями к счетчику электричества гарантирует безопасную для человека работу бытовых, других приборов.

Отличия при использовании УЗО в новых жилых постройках и старых объектах можно обнаружить невооруженным глазом:

  1. Старые жилые объекты практически лишены традиционного заземления. Особенно в домах, построенных в хрущевские годы.
  2. В новых высотках заземление оборудовано по инновационным технологичным защитным продуктивным схемам.

Чтобы гарантировано обезопасить людей от поражения током, пожаров, других бед, необходимо в новых многоквартирных домах, жилых объектах старой постройки тотально устанавливать устройства защиты отключения электричества.

Что должен знать электрик-монтажник при организации многоуровневой защиты

Важным условием проведения монтажных операций является правильная экипировка специалиста. Специалист начинает работу, надев специальную обувь, верхнюю одежду.

Экипировка и инструменты электрика, устанавливающего УЗО

Использует отвертки, кусачки, другой монтажный инструмент, прошедший сертификационные тесты на безопасное использование.

Монтажные работу вести плоскогубцами с неизолированными ручками категорически запрещается!

При каких случаях УЗО сможет помочь

Конкретный пример. В цепи с интегрированным мощным потребителем произошла утечка тока на корпус. Защитное устройство мгновенно отключить потребителя от цепи, поскольку электрический ток, направленный по фазе к подключенному потребителю, не возвратился в полном объеме в УЗО, а ушел по заземлению.

Второй пример. Рабочий делает штабу в стене, стоя в мокрой обуви на чугунных отопительных радиаторах. Не имея схемы внутренней электрической разводки проводов, нечаянно задел сверлом или долотом фазу. Мгновенно создалась ситуация перенаправления тока — по сверлу, либо долоту перфоратора попадает в руку, оттуда в тело, проходит грудь, через мокрую обувь уходит в отопительную батарею. УЗО разрывает цепь: один провод «недосчитался» нужного амперного объема.

Когда отсутствует целесообразность подключения УЗО

В ветхих, старых жилых объектах внутренняя проводка не блистает надежностью изоляции. Включение в цепь УЗО принесет сплошные неудобства. Локаций утечки тока много и отключений будет столько же. При таком положении дел стоит ли тратить деньги на приобретение дорогостоящего оборудования. Рациональнее средства направить на замену старой внутренней электропроводки.

Требуемое количество установленных устройств

Зависит от объема жилого объекта. Однокомнатная квартира обойдется одним УЗО, разрывая цепь при токе утечки в 30 миллиампер. В загородном доме, оборудованном 10 группами розеток, одним устройством не обойтись. Минимум 3 прибора. Для домашней группы светильников целесообразно установить обособленный аппарат отключения. Рациональным решением явится установка отдельных устройств защиты на такие источники потребления:

  • как электрические варочные панели;
  • на группу компьютеров с периферией;
  • на стиральные, моечные машины;
  • на отдельный морозильный шкаф с 2 электромоторами и так далее.

Сегодня строят коттеджи больших объемов, запредельных площадей. Владельцам резон ввод электричества в объект совместить с установкой мощной УЗО в 300 миллиампер, являясь по умолчанию главным контролером электрической ситуации в коттедже.

Как сделать заземление в квартире и для чего оно необходимо?

Пример необходимости заземления


Заземление ванны в квартире

Заземлять электропроводку необходимо, чтобы предотвратить удар емкостным током, возникающим в результате утечки напряжения по ответвлению LC-фильтра, середина которого подключается к корпусу прибора. Такие фильтрующие устройства используются, например, в некоторых моделях стиральных машин. При подключении стиралки в незаземленное гнездо разность потенциалов между поверхностью прибора и находящимся по соседству человеком будет равна входному напряжению, деленному на 2. Описанный случай чреват также возможностью ложного срабатывания УЗО.


Если взяться одной рукой за ноль, а другой – за фазу, тело станет проводником между разными потенциалами

Еще один пример – предотвращение последствий электромагнитной несовместимости подключенных в сеть приборов. При обрыве нулевого рабочего кабеля в таком случае выходят из строя все приборы, подключенные в сеть. Также заземление важно для защиты электронно-вычислительных приборов от электрического разряда, исходящего от человеческого тела. Он обладает малой мощностью, но ее иногда хватает, чтобы устройство вышло из строя или начало зависать. Заземляющая система уравнивает потенциалы, предотвращая тем самым ситуацию, когда при одновременном касании отопительной трубы и рабочей панели компьютера последний начинает сбоить из-за поступления электроразряда.

Отсутствие заземляющего провода: какая опасность?

Когда в доме появляется стиральная машинка, надо позаботиться и о её безопасности. Если подключение будет неправильным, есть вероятность пострадать от удара током. Это способствует тому, что чувствительная электроника выходит из строя раньше времени. Починка и замена потом осуществляются с некоторыми сложностями, требуют дополнительных затрат.

Большая часть выпускаемых моделей электроники рассчитана на эксплуатацию совместно с трёхпроводной сетью, состоящей из нескольких компонентов:

  1. Нулевой проводник.
  2. Фазовый проводник.
  3. Заземляющий проводник.

В старых домах или хрущёвках мы чаще всего видим использование только двух проводников. Стиральные машины оборудуются специальными фильтрами, призванными блокировать нежелательные скачки по частоте тока. Блокировка включается, как только превышается показатель в 50 Гц.

Если есть такой фильтр, и используется двухпроводная проводка, 110-Вольтное остаточное напряжение образуется на поверхности корпуса. Из-за постоянного высокого уровня влажности вероятность поражения током только увеличивается, о чём так же всегда стоит помнить.

Существующие системы заземлений


Чтобы сделать заземление, если его нет в квартире, жильцу надлежит изучить особенности используемых систем.

В практике электромонтажных работ применяются:

  1. TN-C – очень популярная, но не слишком надежная система без дополнительного контура и защитного кабеля. Функции последнего и рабочего нуля объединяются в PEN-кабеле. Входные кабели – PEN и три фазных, выходные – PEN и одна фаза.
  2. TN-S отличается от предыдущей разделением нулевого и защитного проводников на всем протяжении. Тогда число кабелей на входе и выходе – 5 и 3 соответственно.
  3. TN-C-S – от подстанции до квартиры проводники соединены, но в ВРУ они разделяются, и перечень входных и выходных проводов идентичен системе TN-S, но реализация обойдется дешевле.
  4. ТТ – напряжение проходит по нулю и трем фазам, а заземляющий провод отделен от нейтрали и размещается у входа. Схема отлично подойдет для частного сектора.
  5. IT – электричество идет по тройке фазных кабелей, а нейтраль отделена от земли, причем надежность изолирования надо постоянно контролировать. Подойдет для электрической установки.


TT


IT

Если есть сомнения при выборе системы, рекомендуется проконсультироваться с грамотным электриком.

Опасный вариант защиты

Некоторые горе-электрики решают сделать заземление в квартире, просто соединив третий провод с системой водопровода либо отопления, проходящей по комнате. Ни в коем случае не используйте такой вариант заземляющего контура, т.к. в этом случае картина следующая:

  • происходит пробой тока на корпус электроприбора (бойлера либо стиральной машины в ванной комнате);
  • опасный ток переходит на батареи и стояки горячей/холодной воды не только Вашей квартиры, но и всех соседей, т.к. система единая.
  • жертвой может стать любой, кто в данный момент решит попить воды из-под крана либо просто дотронуться до металлических труб.

Кстати, правилами ПУЭ этот момент оговаривается и также строго запрещается, согласно ПУЭ 1.7.110 (см. Главу 1.7).

Помимо такого способа заземления квартиры, небезопасными считаются и следующие:

  1. Соединение в розетке нуля с заземляющим проводником (так называемое зануление). Если вдруг произойдет обрыв нулевого провода в сети, опасное напряжение перейдет на корпус всех электроприборов, подсоединенных к заземлению квартиры – компьютера, водонагревателя, холодильника и т.д.
  2. Последовательное заземление электроприборов (друг через друга). Если Вы решите сделать такой заземляющий контур, знайте – при возникновении аварии может произойти электромагнитная несовместимость. В результате электроустановки будут создавать помехи и возникнет высокая вероятность того, что заземляющий контур не предотвратит поражение электрическим током.
  3. Подключение к одной клемме шины PE нескольких проводов. На каждую контактную площадку допускается подсоединять по одному проводнику. Пренебрегать этим правилом категорически запрещается.

Вот и все, что Вы должны знать о том, как сделать заземление в квартире, если его нет. Мы все же настоятельно рекомендуем использовать УЗО, как временный вариант защиты, ну и настаивать на том, чтобы городские власти позаботились о модернизации электропроводки в Вашем доме.

Похожие материалы:

Как сделать заземление в квартире, если его нет


Схема заземления

Если в доме нет заземления, жилец должен рассмотреть варианты организации заземляющей системы в многоэтажке. Возможны следующие случаи:

  1. Предпочтительный вариант – заземлять проводку, соблюдая все нормы ПУЭ. Чтобы узнать подходящий тип системы, можно обратиться к электрику, обслуживающему дом. Если речь идет о заземлении в многоквартирном доме старой постройки, нужно узнать, планируют ли менять устаревшую систему на TN-C-S.
  2. В малоэтажных домах (меньше 5 этажей) для одной или нескольких квартир можно сделать ТТ-заземление, организовать отдельный контур, не зависящий от источника.

Использовать «быстрые» варианты вроде монтажа защитного кабеля для отдельной квартиры категорически запрещено – это чревато последствиями для здоровья жильцов.

«Заземлить» хрущёвку реально

«Костыли» не понадобятся, если провести собрание всех жильцов многоквартирного дома и выбрать уполномоченного для выяснения, во что обойдётся монтаж заземления дома.

А затем «скинуться» всем «миром», если стоимость заземления дома окажется посильной, чтобы решить проблему раз и навсегда.

Вместе с этой темой смотрят:

Люстра своими руками из дерева

Светильник своими руками из дерева

Как сделать настольную лампу из картона для клавиатуры

Люстра из дисков

Маркировка кабеля

Установка светодиодной ленты

Абажур своими руками

Этапы самостоятельного проведения


Последовательность выполнения работ определяется тем, какая схема подключения будет применена. При модернизации старых многоэтажек применяется вариант TN-C-S. Для него алгоритм будет иметь такой вид:

  • отключить все пробки и автоматы, выключить ток в квартире;
  • обеспечить свободный обзор проводки, удалить штукатурку;
  • снять розетки и подсоединить к их контактам провода с зачищенными кончиками;
  • провести соединение розеточных выводов и затем обесточивание всего жилого дома (или стояка);
  • организованное заземление соединить с общим фазовым.

После этого можно включать электроподачу в здании и самой квартире.

Где взять заземление в этажном щите

Если заземление не предусмотрено компанией-застройщиком, потребителей больше всего интересует, как обезопасить себя от удара электротока. Есть два безопасных пути решения этой проблемы.

Подключение УЗО


Схема подключения УЗО

Устройство защитного отключения вырубает питание агрегата, у которого выявлена утечка тока (а также соответствующей розетки). В дополнение к этому можно провести замену проводки в квартире на трехжильную. Если в подъезде после этого будут проводить заземлительные работы, хозяину останется только вывести РЕ-кабель к нужной щитковой шине.

Монтаж собственного контура

К подвалу прокладывают медный одножильный РЕ-кабель не менее 4 мм в диаметре. Возле дома устанавливают 3 уголка из металла. Треугольник соединяют с проводом, второй его конец устанавливают на щитке. Теперь квартирное заземление надо соединить с щитковым.

О заземлении для частных домов

Во многом работа проводится такими же методами, что и на территории квартиры. Предполагается использование стандартных электрических щитков. Само заземление выполняется самостоятельно домашним мастером.

Процесс стоит описать подробно:

  • Сначала нам понадобятся три трубы из металла, с диаметрами 1,5-3 метра. Их длина должна быть как глубина промерзания грунта, но никак не меньше.
  • Заостряем нижнюю часть конструкций. Для этого применяется кувалда. Далее в той же нижней части создаём отверстия, с диаметром на 5-10 миллиметров.
  • После выкапываем в земле яму, с глубиной 0,5-0,6 миллиметров.
  • Трубы нужно вбить внутрь грунта. Они должны находиться на расстоянии 1-1,5 метров друг от друга. Над землёй нужно оставить примерно 10-15 сантиметров свободными.
  • Берём три пластины или куска арматуры на металлической основе. Длина должна равняться примерно 1-1,5 метру. Торчащие из земли части соединяются при помощи технологии сварки.
  • Арматура приваривается к проводе заземления. Он заводится внутрь дома к тому месту, где планируется в будущем установить счётчик.
  • Соединяем заземляющие провод и шину. От шины идут остальные провода, ведущие к розеткам с освещением.

Что делать не рекомендуется


Запрещено использовать качестве заземлителей водопроводные и газовые трубы

Иногда хозяева квартиры в целях экономии средств пробуют применять «нестандартные» варианты организации заземления – например, перемычка между нулем и защитным проводником, прикручивание защиты только для своей квартиры, применение отопительных или газовых труб в роли заземлителей. Делать это категорически запрещено.

Локальное вмешательство в сеть с помощью «быстрых решений» не защищает от аварийных ситуаций, к тому же его устроитель не сумеет предъявить материальный риск из-за отсутствия официального права на внесение модернизаций в имеющуюся систему. Использование трубопроводов в качестве заземления может обернуться смертью жильца или разрушением здания.

Перед организацией заземляющей системы нужно проконсультироваться с работниками, обслуживающими дом, относительно предпочтительного варианта системы. Несанкционированные действия способны нанести серьезный ущерб обитателям квартиры.

«Заземлительные» табу

Нельзя заземлять электроприборы на металлические трубопроводы. Кусок пластиковой трубы в домовой разводке автоматически делает ток пробоя смертельно опасным.

Если от металлосвязи шина заземления не протянута в дом, это нужно обязательно сделать. Хоть и кажется, что проще протянуть из дома кусок заземляющего проводника и присоединить его металлосвязи.

Дело в том, что на неподготовленной контактной площадке проводник под открытым небом (никакая замазка не спасает!) сразу начнёт активно окисляться (явление называется электрокоррозией). При любой аварии такой проводник сразу отгорит, не успев выполнить защитные функции.

Ещё нельзя заземления электроприборов соединять последовательно и затем подключать к контактной площадке. Чтобы в случае пробоя на одном из приборов не угробить все подключенные.

Точно так же не стоит к одной контактной площадке подключать несколько электроприборов.

голоса
Рейтинг статьи
Читать еще:  Как сделать заземление в частном доме
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
